Lancia Thema 2014 Manual de Empleo y Cuidado (in Spanish)

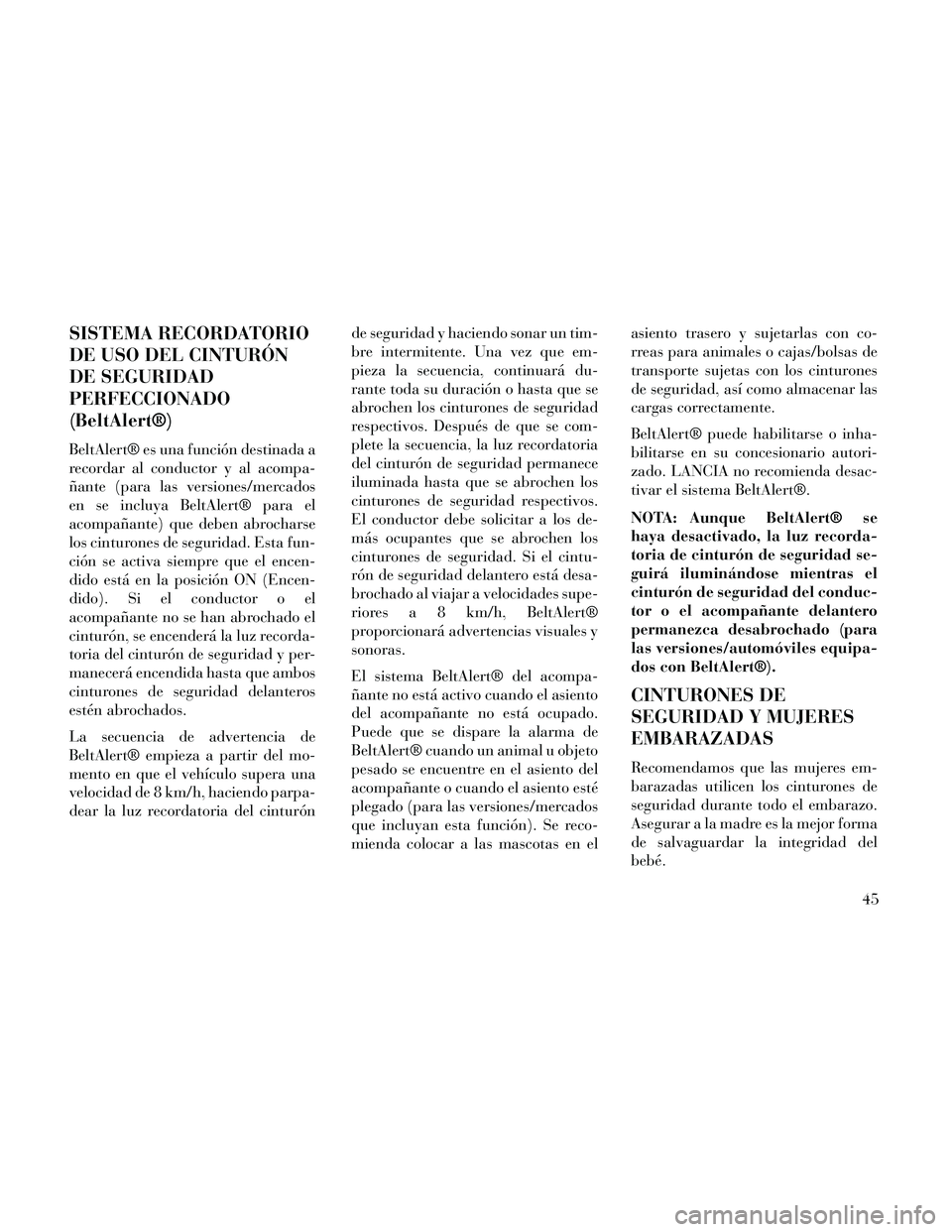

SISTEMA RECORDATORIO
DE USO DEL CINTURÓN
DE SEGURIDAD
PERFECCIONADO
(BeltAlert®)
BeltAlert® es una función destinada a
recordar al conductor y al acompa-
ñante (para las versiones/mercados
en se incluya BeltAlert® para el
acompañante) que deben abrocharse
los cinturones de seguridad. Esta fun-
ción se activa siempre que el encen-
dido está en la posición ON (Encen-
dido). Si el conductor o el
acompañante no se han abrochado el
cinturón, se encenderá la luz recorda-
toria del cinturón de seguridad y per-
manecerá encendida hasta que ambos
cinturones de seguridad delanteros
estén abrochados.
La secuencia de advertencia de
BeltAlert® empieza a partir del mo-
mento en que el vehículo supera una
velocidad de 8 km/h, haciendo parpa-
dear la luz recordatoria del cinturónde seguridad y haciendo sonar un tim-
bre intermitente. Una vez que em-
pieza la secuencia, continuará du-
rante toda su duración o hasta que se
abrochen los cinturones de seguridad
respectivos. Después de que se com-
plete la secuencia, la luz recordatoria
del cinturón de seguridad permanece
iluminada hasta que se abrochen los
cinturones de seguridad respectivos.
El conductor debe solicitar a los de-
más ocupantes que se abrochen los
cinturones de seguridad. Si el cintu-
rón de seguridad delantero está desa-
brochado al viajar a velocidades supe-
rioresa8km/h,BeltAlert®
proporcionará advertencias visuales y
sonoras.
El sistema BeltAlert® del acompa-
ñante no está activo cuando el asiento
del acompañante no está ocupado.
Puede que se dispare la alarma de
BeltAlert® cuando un animal u objeto
pesado se encuentre en el asiento del
acompañante o cuando el asiento esté
plegado (para las versiones/mercados
que incluyan esta función). Se reco-
mienda colocar a las mascotas en elasiento trasero y sujetarlas con co-
rreas para animales o cajas/bolsas de
transporte sujetas con los cinturones
de seguridad, así como almacenar las
cargas correctamente.
BeltAlert® puede habilitarse o inha-
bilitarse en su concesionario autori-
zado. LANCIA no recomienda desac-
tivar el sistema BeltAlert®.
NOTA: Aunque BeltAlert® se
haya desactivado, la luz recorda-
toria de cinturón de seguridad se-
guirá iluminándose mientras el
cinturón de seguridad del conduc-
tor o el acompañante delantero
permanezca desabrochado (para
las versiones/automóviles equipa-
dos con BeltAlert®).
CINTURONES DE
SEGURIDAD Y MUJERES
EMBARAZADAS
Recomendamos que las mujeres em-
barazadas utilicen los cinturones de
seguridad durante todo el embarazo.
Asegurar a la madre es la mejor forma
de salvaguardar la integridad del
bebé.
45

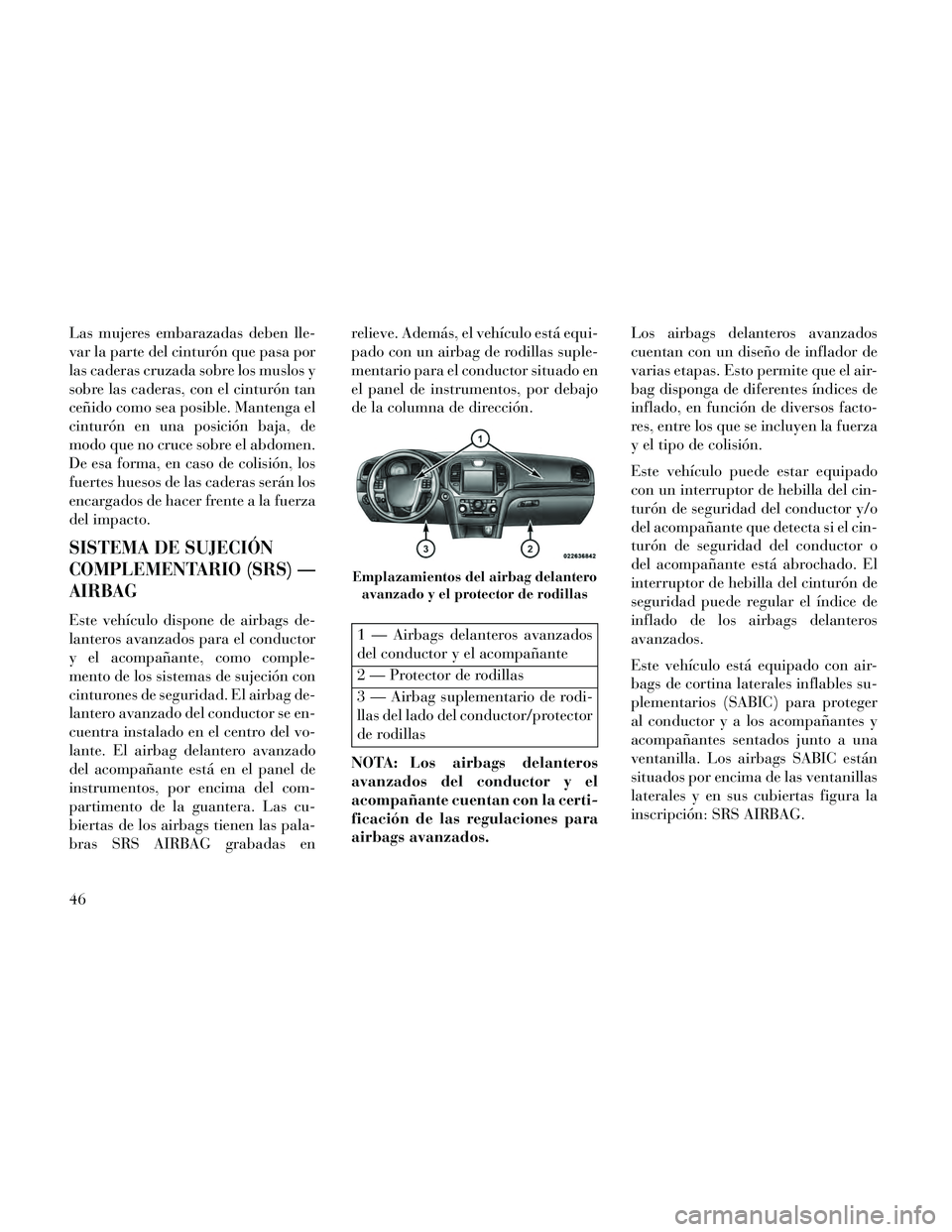

Las mujeres embarazadas deben lle-
var la parte del cinturón que pasa por
las caderas cruzada sobre los muslos y
sobre las caderas, con el cinturón tan
ceñido como sea posible. Mantenga el
cinturón en una posición baja, de
modo que no cruce sobre el abdomen.
De esa forma, en caso de colisión, los
fuertes huesos de las caderas serán los
encargados de hacer frente a la fuerza
del impacto.
SISTEMA DE SUJECIÓN
COMPLEMENTARIO (SRS) —
AIRBAG
Este vehículo dispone de airbags de-
lanteros avanzados para el conductor
y el acompañante, como comple-
mento de los sistemas de sujeción con
cinturones de seguridad. El airbag de-
lantero avanzado del conductor se en-
cuentra instalado en el centro del vo-
lante. El airbag delantero avanzado
del acompañante está en el panel de
instrumentos, por encima del com-
partimento de la guantera. Las cu-
biertas de los airbags tienen las pala-
bras SRS AIRBAG grabadas enrelieve. Además, el vehículo está equi-
pado con un airbag de rodillas suple-
mentario para el conductor situado en
el panel de instrumentos, por debajo
de la columna de dirección.1 — Airbags delanteros avanzados
del conductor y el acompañante
2 — Protector de rodillas
3 — Airbag suplementario de rodi-
llas del lado del conductor/protector
de rodillas
NOTA: Los airbags delanteros
avanzados del conductor y el
acompañante cuentan con la certi-
ficación de las regulaciones para
airbags avanzados. Los airbags delanteros avanzados
cuentan con un diseño de inflador de
varias etapas. Esto permite que el air-
bag disponga de diferentes índices de
inflado, en función de diversos facto-
res, entre los que se incluyen la fuerza
y el tipo de colisión.
Este vehículo puede estar equipado
con un interruptor de hebilla del cin-
turón de seguridad del conductor y/o
del acompañante que detecta si el cin-
turón de seguridad del conductor o
del acompañante está abrochado. El
interruptor de hebilla del cinturón de
seguridad puede regular el índice de
inflado de los airbags delanteros
avanzados.
Este vehículo está equipado con air-
bags de cortina laterales inflables su-
plementarios (SABIC) para proteger
al conductor y a los acompañantes y
acompañantes sentados junto a una
ventanilla. Los airbags SABIC están
situados por encima de las ventanillas
laterales y en sus cubiertas figura la
inscripción: SRS AIRBAG.
Emplazamientos del airbag delantero
avanzado y el protector de rodillas
46

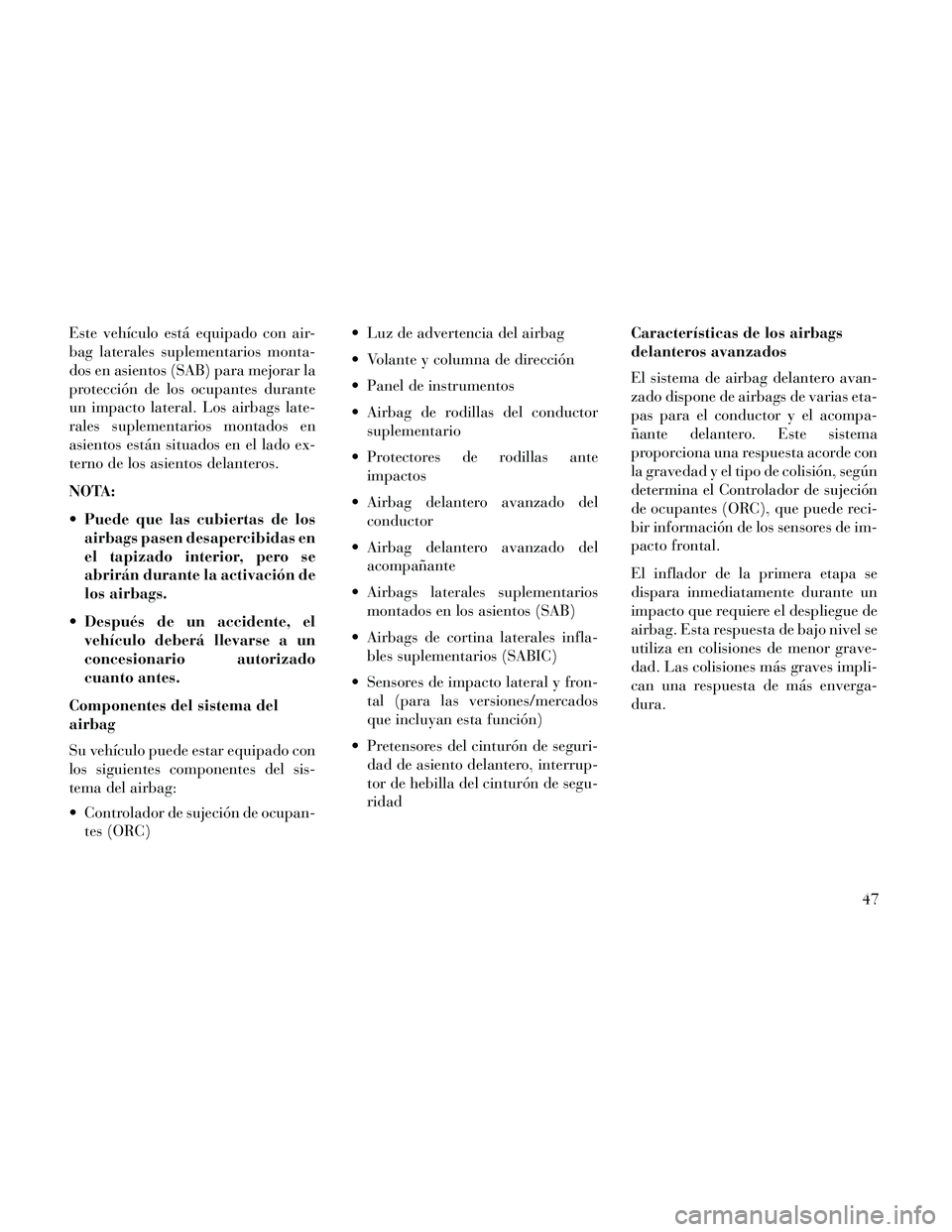

Este vehículo está equipado con air-
bag laterales suplementarios monta-
dos en asientos (SAB) para mejorar la
protección de los ocupantes durante
un impacto lateral. Los airbags late-
rales suplementarios montados en
asientos están situados en el lado ex-
terno de los asientos delanteros.
NOTA:
Puede que las cubiertas de losairbags pasen desapercibidas en
el tapizado interior, pero se
abrirán durante la activación de
los airbags.
Después de un accidente, el vehículo deberá llevarse a un
concesionario autorizado
cuanto antes.
Componentes del sistema del
airbag
Su vehículo puede estar equipado con
los siguientes componentes del sis-
tema del airbag:
Controlador de sujeción de ocupan- tes (ORC) Luz de advertencia del airbag
Volante y columna de dirección
Panel de instrumentos
Airbag de rodillas del conductor
suplementario
Protectores de rodillas ante impactos
Airbag delantero avanzado del conductor
Airbag delantero avanzado del acompañante
Airbags laterales suplementarios montados en los asientos (SAB)
Airbags de cortina laterales infla- bles suplementarios (SABIC)
Sensores de impacto lateral y fron- tal (para las versiones/mercados
que incluyan esta función)
Pretensores del cinturón de seguri- dad de asiento delantero, interrup-
tor de hebilla del cinturón de segu-
ridad Características de los airbags
delanteros avanzados
El sistema de airbag delantero avan-
zado dispone de airbags de varias eta-
pas para el conductor y el acompa-
ñante delantero. Este sistema
proporciona una respuesta acorde con
la gravedad y el tipo de colisión, según
determina el Controlador de sujeción
de ocupantes (ORC), que puede reci-
bir información de los sensores de im-
pacto frontal.
El inflador de la primera etapa se
dispara inmediatamente durante un
impacto que requiere el despliegue de
airbag. Esta respuesta de bajo nivel se
utiliza en colisiones de menor grave-
dad. Las colisiones más graves impli-
can una respuesta de más enverga-
dura.
47

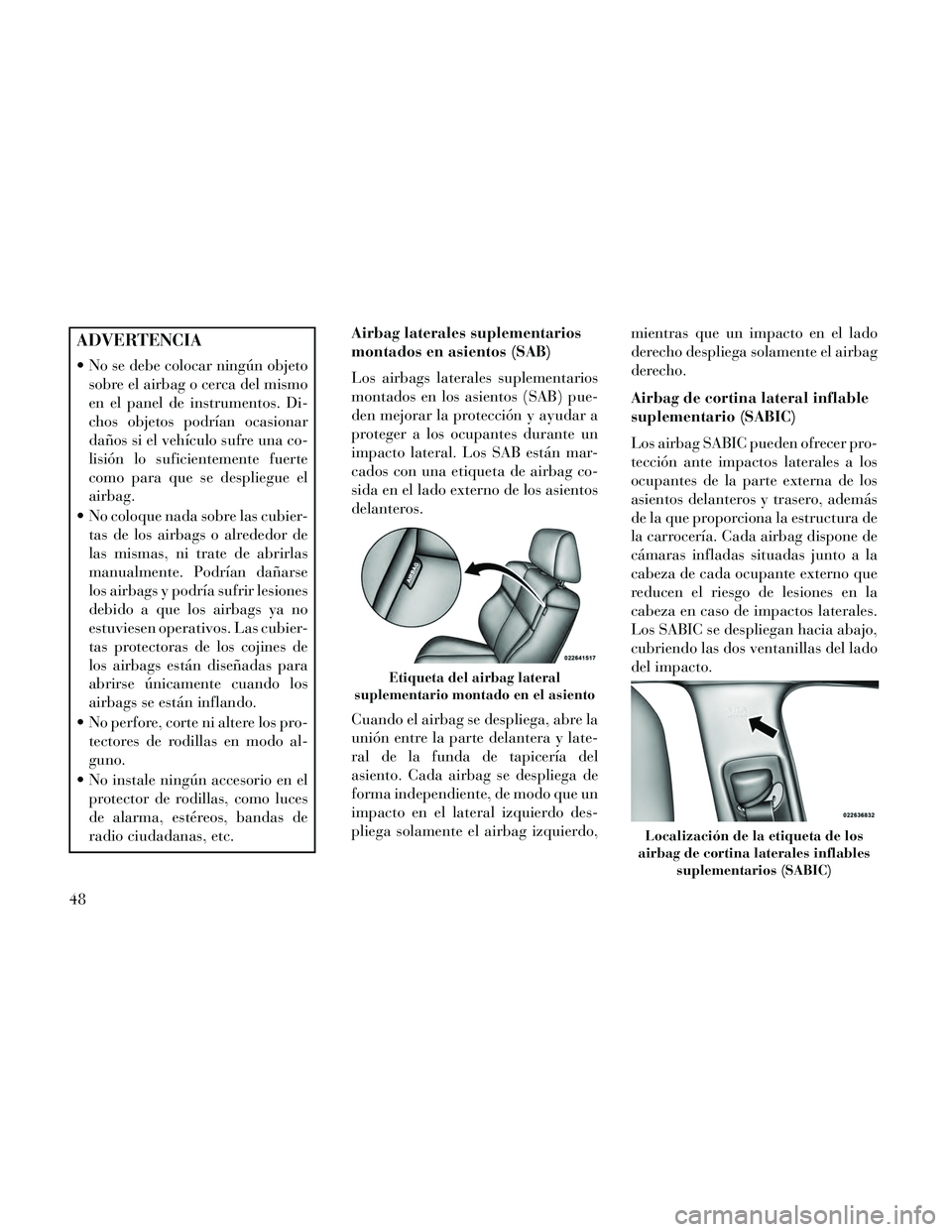

ADVERTENCIA
No se debe colocar ningún objetosobre el airbag o cerca del mismo
en el panel de instrumentos. Di-
chos objetos podrían ocasionar
daños si el vehículo sufre una co-
lisión lo suficientemente fuerte
como para que se despliegue el
airbag.
No coloque nada sobre las cubier- tas de los airbags o alrededor de
las mismas, ni trate de abrirlas
manualmente. Podrían dañarse
los airbags y podría sufrir lesiones
debido a que los airbags ya no
estuviesen operativos. Las cubier-
tas protectoras de los cojines de
los airbags están diseñadas para
abrirse únicamente cuando los
airbags se están inflando.
No perfore, corte ni altere los pro- tectores de rodillas en modo al-
guno.
No instale ningún accesorio en el protector de rodillas, como luces
de alarma, estéreos, bandas de
radio ciudadanas, etc. Airbag laterales suplementarios
montados en asientos (SAB)
Los airbags laterales suplementarios
montados en los asientos (SAB) pue-
den mejorar la protección y ayudar a
proteger a los ocupantes durante un
impacto lateral. Los SAB están mar-
cados con una etiqueta de airbag co-
sida en el lado externo de los asientos
delanteros.
Cuando el airbag se despliega, abre la
unión entre la parte delantera y late-
ral de la funda de tapicería del
asiento. Cada airbag se despliega de
forma independiente, de modo que un
impacto en el lateral izquierdo des-
pliega solamente el airbag izquierdo,
mientras que un impacto en el lado
derecho despliega solamente el airbag
derecho.
Airbag de cortina lateral inflable
suplementario (SABIC)
Los airbag SABIC pueden ofrecer pro-
tección ante impactos laterales a los
ocupantes de la parte externa de los
asientos delanteros y trasero, además
de la que proporciona la estructura de
la carrocería. Cada airbag dispone de
cámaras infladas situadas junto a la
cabeza de cada ocupante externo que
reducen el riesgo de lesiones en la
cabeza en caso de impactos laterales.
Los SABIC se despliegan hacia abajo,
cubriendo las dos ventanillas del lado
del impacto.
Etiqueta del airbag lateral
suplementario montado en el asiento
Localización de la etiqueta de los
airbag de cortina laterales inflables suplementarios (SABIC)
48

NOTA:
Puede que las cubiertas de losairbags pasen desapercibidas en
el tapizado interior, pero se
abrirán durante el despliegue de
los airbags.
Si los ocupantes están dema- siado cerca de los airbag du-
rante el despliegue, podrían
producirse lesiones de gravedad
o mortales.
Los airbags SAB y SABIC comple-
mentan al sistema de sujeción con
cinturones de seguridad. Los ocupan-
tes, incluidos niños, que queden en
contacto directo o muy cerca de los
airbags SAB o SABIC podrían sufrir
lesiones de gravedad o mortales. Los
ocupantes, especialmente niños, no
deben recostarse ni quedar dormidos
apoyados contra las puertas, las ven-
tanillas laterales ni contra ningún
área donde se produce el inflado de los
airbags SAB o SABIC, incluso si están
sentados en una sujeción para bebés o
niños. Siéntese siempre erguido con la
espalda contra el respaldo del asiento, utilice los cinturones de seguridad co-
rrectamente y utilice la sujeción para
bebés o niños o el asiento elevador
recomendado para el tamaño y el peso
del niño.
El sistema incluye sensores de impac-
tos laterales que están calibrados para
desplegar los airbag laterales durante
impactos que requieran la protección
de los ocupantes mediante airbag.
ADVERTENCIA
Si su vehículo está equipado con
airbag SABIC, no instale ningún
accesorio que implique la modifi-
cación del techo, ni instale un te-
cho solar en su vehículo. No agre-
gue bacas que requieran
dispositivos de fijación perma-
nentes (pernos o tornillos) para
su instalación en el techo del
vehículo. No perfore el techo del
vehículo por ningún motivo.
(Continuación)
ADVERTENCIA(Continuación)
Su vehículo está equipado conairbags de cortina laterales infla-
bles suplementarios (SABIC) en
el lado izquierdo y derecho, no
acumule equipaje ni ningún otro
tipo de carga a una altura que
pudiera bloquear el lugar donde
se encuentra el airbag SABIC. La
zona donde se encuentra el airbag
SABIC debe permanecer libre de
cualquier tipo de obstrucción.
No utilice fundas de asiento adi- cionales ni coloque objetos entre
usted y los airbags laterales; las
prestaciones podrían verse seria-
mente afectadas y/o los objetos
podrían salir lanzados contra us-
ted provocándole lesiones graves.
49

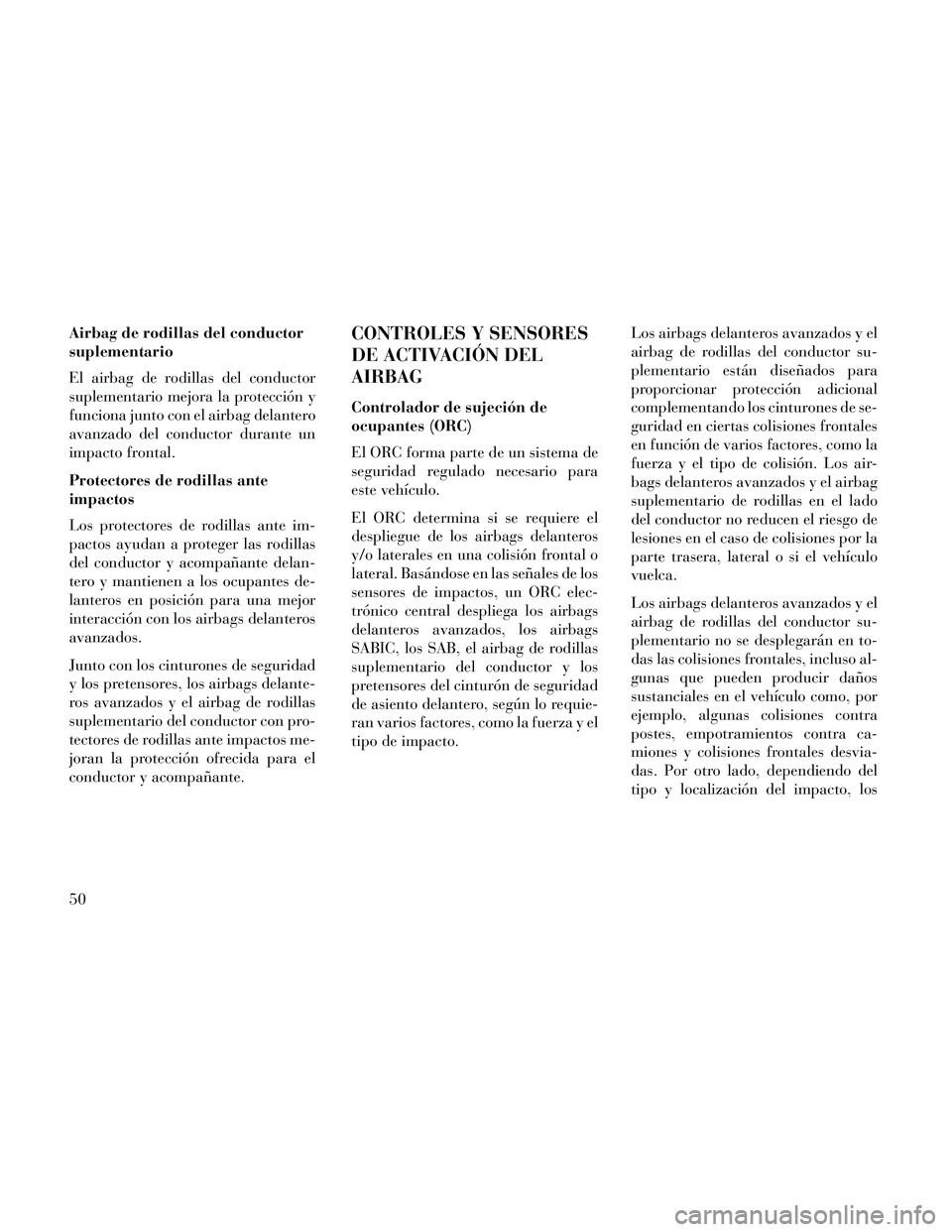

Airbag de rodillas del conductor
suplementario
El airbag de rodillas del conductor
suplementario mejora la protección y
funciona junto con el airbag delantero
avanzado del conductor durante un
impacto frontal.
Protectores de rodillas ante
impactos
Los protectores de rodillas ante im-
pactos ayudan a proteger las rodillas
del conductor y acompañante delan-
tero y mantienen a los ocupantes de-
lanteros en posición para una mejor
interacción con los airbags delanteros
avanzados.
Junto con los cinturones de seguridad
y los pretensores, los airbags delante-
ros avanzados y el airbag de rodillas
suplementario del conductor con pro-
tectores de rodillas ante impactos me-
joran la protección ofrecida para el
conductor y acompañante.CONTROLES Y SENSORES
DE ACTIVACIÓN DEL
AIRBAG
Controlador de sujeción de
ocupantes (ORC)
El ORC forma parte de un sistema de
seguridad regulado necesario para
este vehículo.
El ORC determina si se requiere el
despliegue de los airbags delanteros
y/o laterales en una colisión frontal o
lateral. Basándose en las señales de los
sensores de impactos, un ORC elec-
trónico central despliega los airbags
delanteros avanzados, los airbags
SABIC, los SAB, el airbag de rodillas
suplementario del conductor y los
pretensores del cinturón de seguridad
de asiento delantero, según lo requie-
ran varios factores, como la fuerza y el
tipo de impacto.Los airbags delanteros avanzados y el
airbag de rodillas del conductor su-
plementario están diseñados para
proporcionar protección adicional
complementando los cinturones de se-
guridad en ciertas colisiones frontales
en función de varios factores, como la
fuerza y el tipo de colisión. Los air-
bags delanteros avanzados y el airbag
suplementario de rodillas en el lado
del conductor no reducen el riesgo de
lesiones en el caso de colisiones por la
parte trasera, lateral o si el vehículo
vuelca.
Los airbags delanteros avanzados y el
airbag de rodillas del conductor su-
plementario no se desplegarán en to-
das las colisiones frontales, incluso al-
gunas que pueden producir daños
sustanciales en el vehículo como, por
ejemplo, algunas colisiones contra
postes, empotramientos contra ca-
miones y colisiones frontales desvia-
das. Por otro lado, dependiendo del
tipo y localización del impacto, los
50

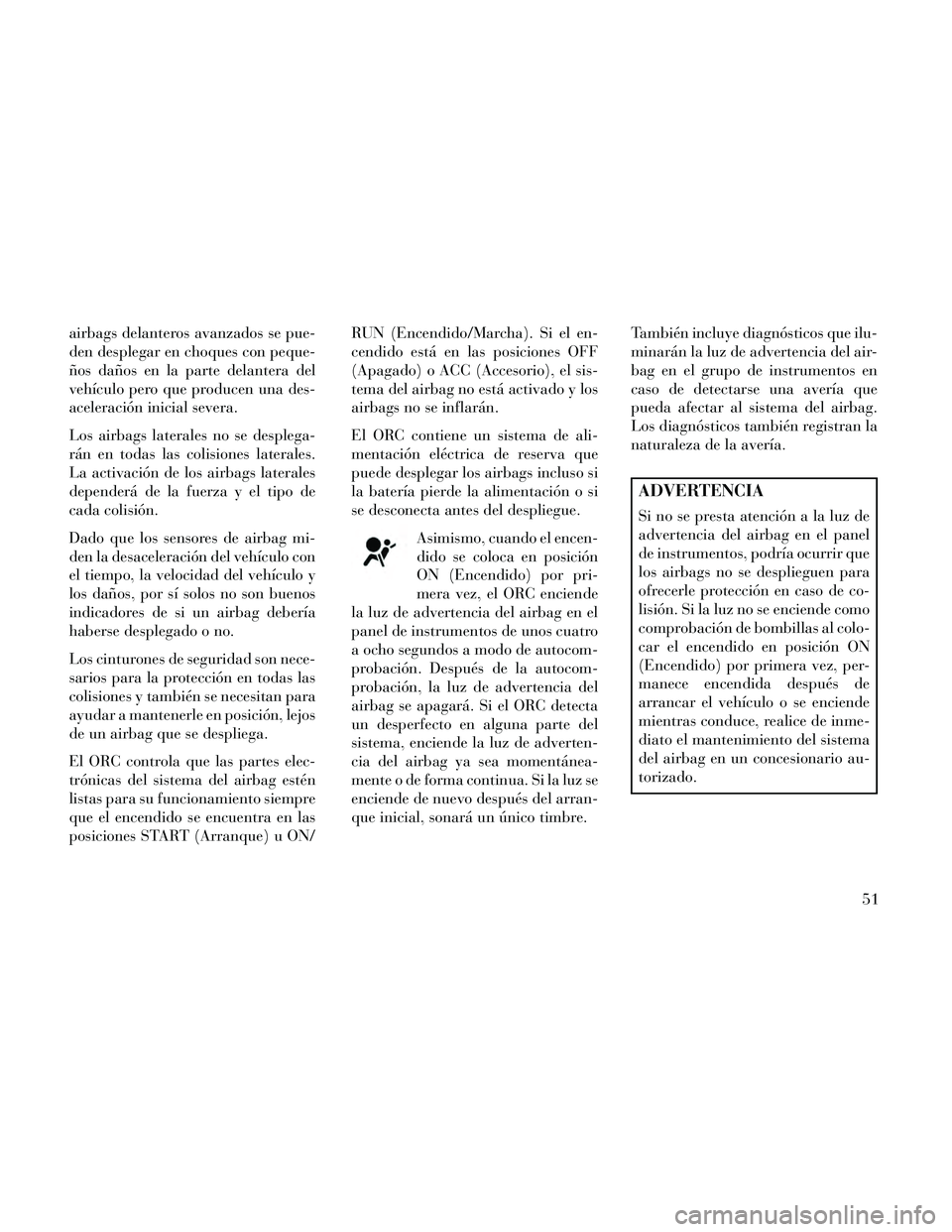

airbags delanteros avanzados se pue-
den desplegar en choques con peque-
ños daños en la parte delantera del
vehículo pero que producen una des-
aceleración inicial severa.
Los airbags laterales no se desplega-
rán en todas las colisiones laterales.
La activación de los airbags laterales
dependerá de la fuerza y el tipo de
cada colisión.
Dado que los sensores de airbag mi-
den la desaceleración del vehículo con
el tiempo, la velocidad del vehículo y
los daños, por sí solos no son buenos
indicadores de si un airbag debería
haberse desplegado o no.
Los cinturones de seguridad son nece-
sarios para la protección en todas las
colisiones y también se necesitan para
ayudar a mantenerle en posición, lejos
de un airbag que se despliega.
El ORC controla que las partes elec-
trónicas del sistema del airbag estén
listas para su funcionamiento siempre
que el encendido se encuentra en las
posiciones START (Arranque) u ON/RUN (Encendido/Marcha). Si el en-
cendido está en las posiciones OFF
(Apagado) o ACC (Accesorio), el sis-
tema del airbag no está activado y los
airbags no se inflarán.
El ORC contiene un sistema de ali-
mentación eléctrica de reserva que
puede desplegar los airbags incluso si
la batería pierde la alimentación o si
se desconecta antes del despliegue.
Asimismo, cuando el encen-
dido se coloca en posición
ON (Encendido) por pri-
mera vez, el ORC enciende
la luz de advertencia del airbag en el
panel de instrumentos de unos cuatro
a ocho segundos a modo de autocom-
probación. Después de la autocom-
probación, la luz de advertencia del
airbag se apagará. Si el ORC detecta
un desperfecto en alguna parte del
sistema, enciende la luz de adverten-
cia del airbag ya sea momentánea-
mente o de forma continua. Si la luz se
enciende de nuevo después del arran-
que inicial, sonará un único timbre. También incluye diagnósticos que ilu-
minarán la luz de advertencia del air-
bag en el grupo de instrumentos en
caso de detectarse una avería que
pueda afectar al sistema del airbag.
Los diagnósticos también registran la
naturaleza de la avería.
ADVERTENCIA
Si no se presta atención a la luz de
advertencia del airbag en el panel
de instrumentos, podría ocurrir que
los airbags no se desplieguen para
ofrecerle protección en caso de co-
lisión. Si la luz no se enciende como
comprobación de bombillas al colo-
car el encendido en posición ON
(Encendido) por primera vez, per-
manece encendida después de
arrancar el vehículo o se enciende
mientras conduce, realice de inme-
diato el mantenimiento del sistema
del airbag en un concesionario au-
torizado.
51

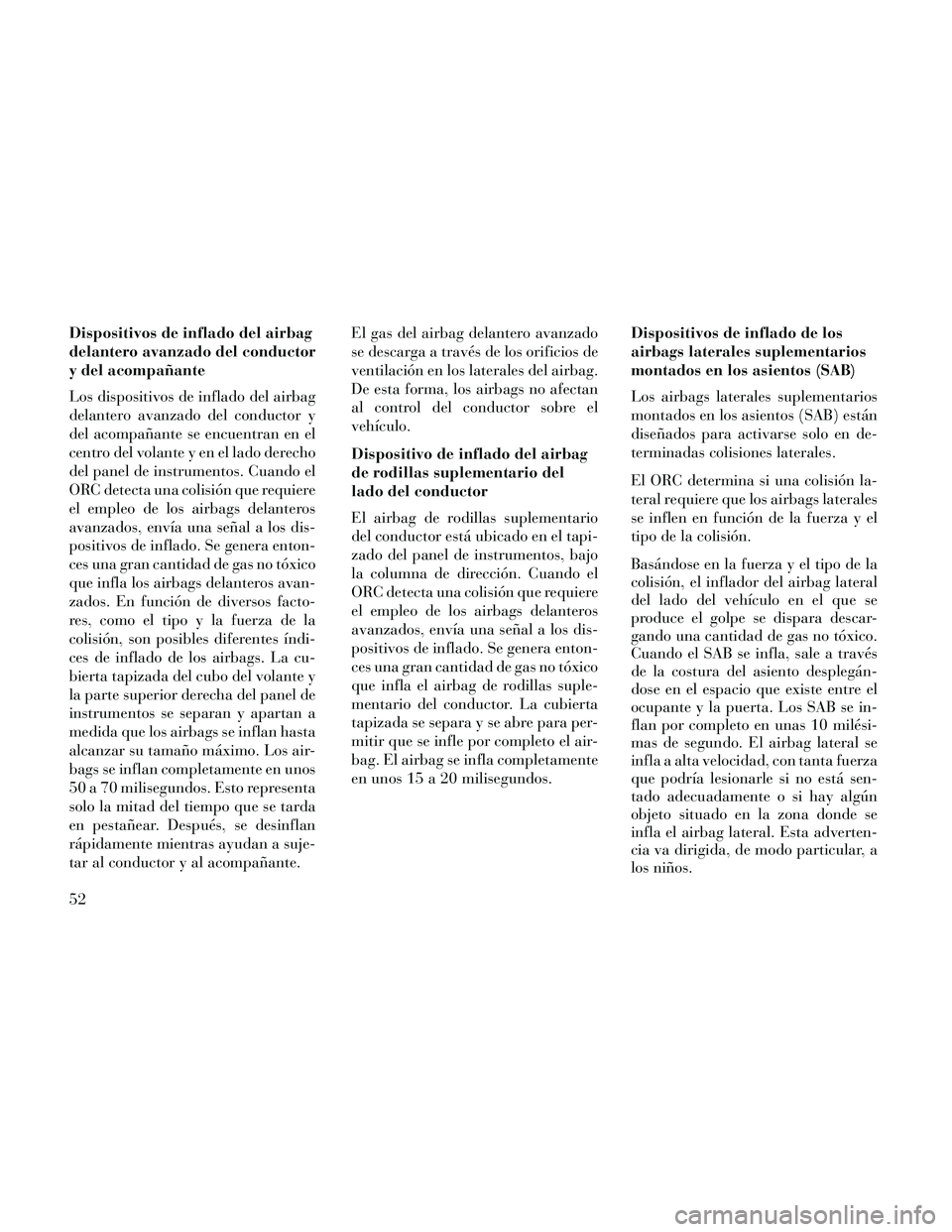

Dispositivos de inflado del airbag
delantero avanzado del conductor
y del acompañante
Los dispositivos de inflado del airbag
delantero avanzado del conductor y
del acompañante se encuentran en el
centro del volante y en el lado derecho
del panel de instrumentos. Cuando el
ORC detecta una colisión que requiere
el empleo de los airbags delanteros
avanzados, envía una señal a los dis-
positivos de inflado. Se genera enton-
ces una gran cantidad de gas no tóxico
que infla los airbags delanteros avan-
zados. En función de diversos facto-
res, como el tipo y la fuerza de la
colisión, son posibles diferentes índi-
ces de inflado de los airbags. La cu-
bierta tapizada del cubo del volante y
la parte superior derecha del panel de
instrumentos se separan y apartan a
medida que los airbags se inflan hasta
alcanzar su tamaño máximo. Los air-
bags se inflan completamente en unos
50 a 70 milisegundos. Esto representa
solo la mitad del tiempo que se tarda
en pestañear. Después, se desinflan
rápidamente mientras ayudan a suje-
tar al conductor y al acompañante.El gas del airbag delantero avanzado
se descarga a través de los orificios de
ventilación en los laterales del airbag.
De esta forma, los airbags no afectan
al control del conductor sobre el
vehículo.
Dispositivo de inflado del airbag
de rodillas suplementario del
lado del conductor
El airbag de rodillas suplementario
del conductor está ubicado en el tapi-
zado del panel de instrumentos, bajo
la columna de dirección. Cuando el
ORC detecta una colisión que requiere
el empleo de los airbags delanteros
avanzados, envía una señal a los dis-
positivos de inflado. Se genera enton-
ces una gran cantidad de gas no tóxico
que infla el airbag de rodillas suple-
mentario del conductor. La cubierta
tapizada se separa y se abre para per-
mitir que se infle por completo el air-
bag. El airbag se infla completamente
en unos 15 a 20 milisegundos.
Dispositivos de inflado de los
airbags laterales suplementarios
montados en los asientos (SAB)
Los airbags laterales suplementarios
montados en los asientos (SAB) están
diseñados para activarse solo en de-
terminadas colisiones laterales.
El ORC determina si una colisión la-
teral requiere que los airbags laterales
se inflen en función de la fuerza y el
tipo de la colisión.
Basándose en la fuerza y el tipo de la
colisión, el inflador del airbag lateral
del lado del vehículo en el que se
produce el golpe se dispara descar-
gando una cantidad de gas no tóxico.
Cuando el SAB se infla, sale a través
de la costura del asiento desplegán-
dose en el espacio que existe entre el
ocupante y la puerta. Los SAB se in-
flan por completo en unas 10 milési-
mas de segundo. El airbag lateral se
infla a alta velocidad, con tanta fuerza
que podría lesionarle si no está sen-
tado adecuadamente o si hay algún
objeto situado en la zona donde se
infla el airbag lateral. Esta adverten-
cia va dirigida, de modo particular, a
los niños.
52

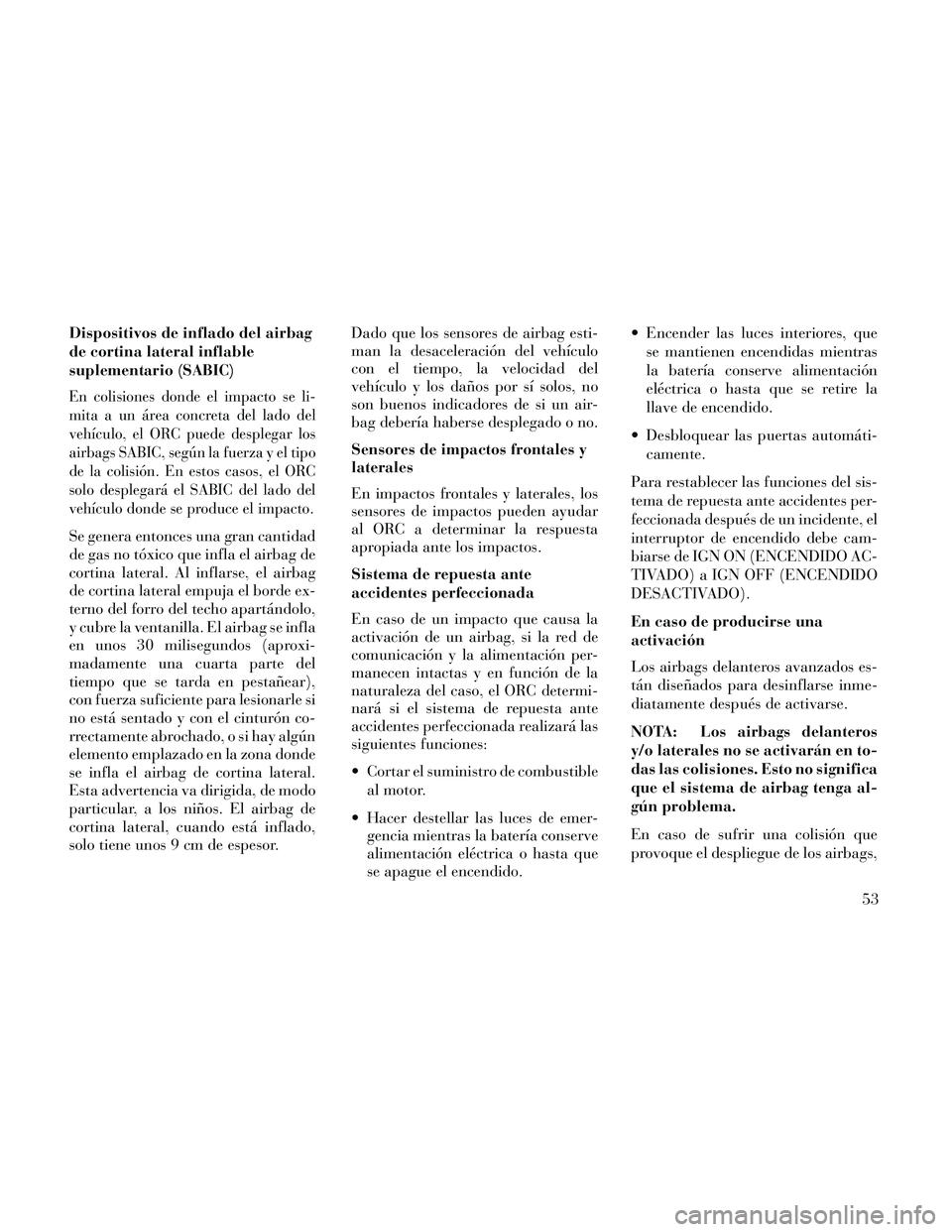

Dispositivos de inflado del airbag
de cortina lateral inflable
suplementario (SABIC)
En colisiones donde el impacto se li-
mita a un área concreta del lado del
vehículo, el ORC puede desplegar los
airbags SABIC, según la fuerza y el tipo
de la colisión. En estos casos, el ORC
solo desplegará el SABIC del lado del
vehículo donde se produce el impacto.
Se genera entonces una gran cantidad
de gas no tóxico que infla el airbag de
cortina lateral. Al inflarse, el airbag
de cortina lateral empuja el borde ex-
terno del forro del techo apartándolo,
y cubre la ventanilla. El airbag se infla
en unos 30 milisegundos (aproxi-
madamente una cuarta parte del
tiempo que se tarda en pestañear),
con fuerza suficiente para lesionarle si
no está sentado y con el cinturón co-
rrectamente abrochado, o si hay algún
elemento emplazado en la zona donde
se infla el airbag de cortina lateral.
Esta advertencia va dirigida, de modo
particular, a los niños. El airbag de
cortina lateral, cuando está inflado,
solo tiene unos 9 cm de espesor.Dado que los sensores de airbag esti-
man la desaceleración del vehículo
con el tiempo, la velocidad del
vehículo y los daños por sí solos, no
son buenos indicadores de si un air-
bag debería haberse desplegado o no.
Sensores de impactos frontales y
laterales
En impactos frontales y laterales, los
sensores de impactos pueden ayudar
al ORC a determinar la respuesta
apropiada ante los impactos.
Sistema de repuesta ante
accidentes perfeccionada
En caso de un impacto que causa la
activación de un airbag, si la red de
comunicación y la alimentación per-
manecen intactas y en función de la
naturaleza del caso, el ORC determi-
nará si el sistema de repuesta ante
accidentes perfeccionada realizará las
siguientes funciones:
Cortar el suministro de combustible
al motor.
Hacer destellar las luces de emer- gencia mientras la batería conserve
alimentación eléctrica o hasta que
se apague el encendido. Encender las luces interiores, que
se mantienen encendidas mientras
la batería conserve alimentación
eléctrica o hasta que se retire la
llave de encendido.
Desbloquear las puertas automáti- camente.
Para restablecer las funciones del sis-
tema de repuesta ante accidentes per-
feccionada después de un incidente, el
interruptor de encendido debe cam-
biarse de IGN ON (ENCENDIDO AC-
TIVADO) a IGN OFF (ENCENDIDO
DESACTIVADO).
En caso de producirse una
activación
Los airbags delanteros avanzados es-
tán diseñados para desinflarse inme-
diatamente después de activarse.
NOTA: Los airbags delanteros
y/o laterales no se activarán en to-
das las colisiones. Esto no significa
que el sistema de airbag tenga al-
gún problema.
En caso de sufrir una colisión que
provoque el despliegue de los airbags,
53

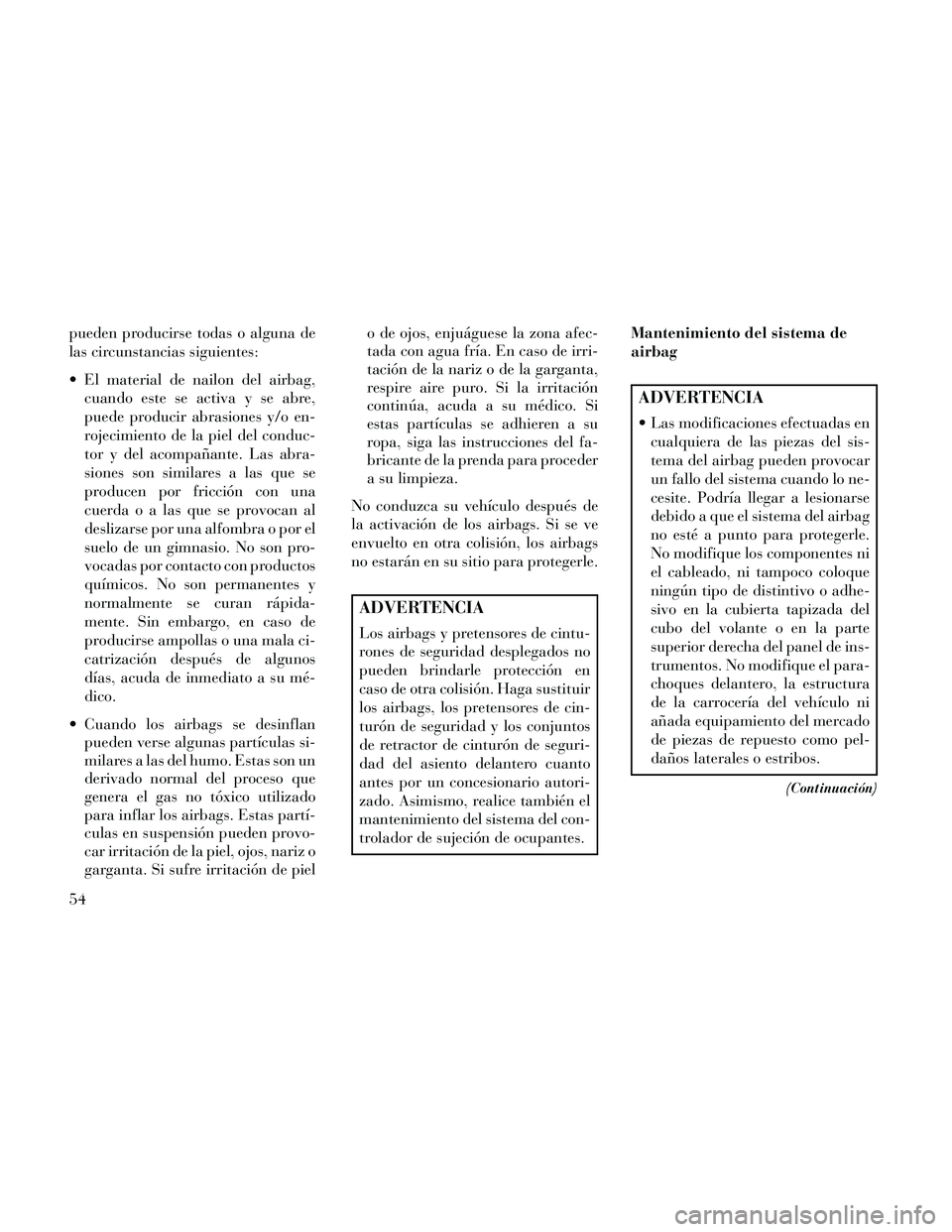

pueden producirse todas o alguna de
las circunstancias siguientes:
El material de nailon del airbag,cuando este se activa y se abre,
puede producir abrasiones y/o en-
rojecimiento de la piel del conduc-
tor y del acompañante. Las abra-
siones son similares a las que se
producen por fricción con una
cuerda o a las que se provocan al
deslizarse por una alfombra o por el
suelo de un gimnasio. No son pro-
vocadas por contacto con productos
químicos. No son permanentes y
normalmente se curan rápida-
mente. Sin embargo, en caso de
producirse ampollas o una mala ci-
catrización después de algunos
días, acuda de inmediato a su mé-
dico.
Cuando los airbags se desinflan pueden verse algunas partículas si-
milares a las del humo. Estas son un
derivado normal del proceso que
genera el gas no tóxico utilizado
para inflar los airbags. Estas partí-
culas en suspensión pueden provo-
car irritación de la piel, ojos, nariz o
garganta. Si sufre irritación de piel o de ojos, enjuáguese la zona afec-
tada con agua fría. En caso de irri-
tación de la nariz o de la garganta,
respire aire puro. Si la irritación
continúa, acuda a su médico. Si
estas partículas se adhieren a su
ropa, siga las instrucciones del fa-
bricante de la prenda para proceder
a su limpieza.
No conduzca su vehículo después de
la activación de los airbags. Si se ve
envuelto en otra colisión, los airbags
no estarán en su sitio para protegerle.
ADVERTENCIA
Los airbags y pretensores de cintu-
rones de seguridad desplegados no
pueden brindarle protección en
caso de otra colisión. Haga sustituir
los airbags, los pretensores de cin-
turón de seguridad y los conjuntos
de retractor de cinturón de seguri-
dad del asiento delantero cuanto
antes por un concesionario autori-
zado. Asimismo, realice también el
mantenimiento del sistema del con-
trolador de sujeción de ocupantes. Mantenimiento del sistema de
airbag
ADVERTENCIA
Las modificaciones efectuadas en
cualquiera de las piezas del sis-
tema del airbag pueden provocar
un fallo del sistema cuando lo ne-
cesite. Podría llegar a lesionarse
debido a que el sistema del airbag
no esté a punto para protegerle.
No modifique los componentes ni
el cableado, ni tampoco coloque
ningún tipo de distintivo o adhe-
sivo en la cubierta tapizada del
cubo del volante o en la parte
superior derecha del panel de ins-
trumentos. No modifique el para-
choques delantero, la estructura
de la carrocería del vehículo ni
añada equipamiento del mercado
de piezas de repuesto como pel-
daños laterales o estribos.
(Continuación)
54
