90
AIR BAG FRONTAL DO LADO
DO PASSAGEIRO
O air bag frontal do lado do passa-
geiro é estudado e regulado para mel-
horar a protecção de uma pessoa que
usa o cinto de segurança.
O seu volume no momento de en-
chimento máximo é capaz de encher
a maior parte do espaço entre o ta-
blier e o passageiro.GRAVE PERIGO:
Com o veículo
equipado com air
bag frontal no lado do passageiro.
Não colocar no banco dianteiro as
cadeirinhas-berço para as
crianças viradas no sentido con-
trário do andamento na presença
de air bag no lado do passageiro
activado. A activação do air bag
em caso de impacto poderia pro-
duzir lesões mesmo mortais na
criança transportada. Em caso de
necessidade, desactivar sempre o
air bag do lado do passageiro
quando a cadeirinha para criança
estiver colocada no banco dian-
teiro. Além disso, o banco do pas-
sageiro deverá ser regulado na po-
sição mais recuada, com a finali-
dade de evitar eventuais contactos
da cadeirinha para crianças com
o tablier. Mesmo se não há uma
obrigatorieade legal, é aconselhá-
vel, para a maior protecção dos
adultos, reactivar imediatamente
o air bag, assim que não for mais
necessário transportar crianças.
AIRBAGDESACTIVAÇÃO MANUAL DO
AIR BAG FRONTAL DO LADO
DO PASSAGEIRO
Se for absolutamente necessário
transportar uma criança no banco
dianteiro, é possível desactivar o air
bag frontal do lado do passageiro.
A desactivação/activação é feita com
o dispositivo de arranque na posição
STOPaccionando, com a chave de
arranque, o apropriado interruptor A
(fig. 91) situado na lateral no lado
passageiro do tablier.
Tem-se acesso ao interruptor so-
mente com porta aberta.
fig. 91
L0A0072b

91
Agir no interruptor so-
mente com o motor desli-
gado e com a chave de
arranque retirada.
O interruptor de chave há duas po-
sições:
1)Air bag frontal passageiro activo
(posiçãoON
P): luz avisadora Fno
quadro de instrumentos apagada; é
absolutamente proibido transportar
crianças no banco dianteiro.
2)Air bag frontal passageiro desac-
tivado (posição OFFF): luz avisa-
doraFno quadro de instrumentos
acesa; é possível transportar crianças
protegidas por apropriados sistemas
de retenção no banco dianteiro.
A luz avisadora Fno quadro de
instrumentos fica permanentemente
acesa até a activação do air bag pas-
sageiro.
A desactivação do air bag frontal
passageiro não impede o funciona-
mento do air bag lateral.
Com a porta aberta, a chave é intro-
duzível e removível em ambas duas as
posições.AVISOA melhor protecção do sis-
tema em caso de impacto, se há man-
tendo uma correcta posição no banco
(fig. 92).
fig. 92
L0A0256b

Em caso de impactos laterais de
baixa gravidade (pelas quais é sufi-
ciente a acção de retenção exercitada
pelos cintos de segurança), o air bag
não é activado. Mesmo neste caso, é
sempre necessário o uso dos cintos de
segurança, que em caso de impacto
lateral garantem sempre o correcto
posicionamento do passageiro e evi-
tam a expulsão a causa de impactos
muito violentos.
Portanto, os air bag laterais diantei-
ros e traseiros não substitui, mas,
complementa o uso dos cintos de se-
gurança, que é sempre recomendado,
como, aliás, prescrito pela lei Euro-
peia e na maior parte dos países ex-
tra-europeus.
92
– os window bag, que são almofadas
a “cortina” alojadas atrás dos reves-
timentos laterais do tecto e cobertos
por apropriados acabamentos feitos
de maneira a não obstruir o desdo-
bramento das almofadas para o baixo;
esta solução, estudada para a pro-
tecção da cabeça, consente de ofere-
cer aos passageiros dianteiros e tra-
seiros a melhor protecção em caso de
impacto lateral, graças a ampla su-
perfície de abertura das almofadas.
Em caso de impacto lateral, uma
unidade electrónica elabora os sinais
provenientes do sensor de desacele-
ração e activa, quando necessário, o
enchimento das almofadas.
As almofadas enchem-se instanta-
neamente, colocando-se de protecção
entre os ocupantes e a lateral do veí-
culo. Imediatamente após, as almofa-
das esvaziam-se. AIR BAG LATERAIS
(SIDE BAG - WINDOW BAG)
Os air bag laterais têm a tarefa de
aumentar a protecção dos passageiros
em ocasião de um impacto lateral de
gravidade médio-alta.
São constituídos por dois tipos de al-
mofadas de enchimento instantâneo:
– os side bag que estão alojados nos
encostos dos bancos dianteiros C(fig.
88) e (se previsto) nos estofos laterais
dos bancos traseiros E(fig. 90); esta
solução permite de ter sempre o bag
(almofada) na melhor posição com re-
lação ao passageiro, independente-
mente da regulação do banco;

O funcionamento dos air bag laterais
dianteiros não é desabilitado pelo ac-
cionamento dos interruptores de co-
mando da desactivação do air bag
frontal passageiro.
AVISOA maior protecção por parte
do sistema em caso de impacto late-
ral, se há mantendo uma correcta po-
sição no banco, permitindo dessa
forma um correcto desdobramento do
window bag.AVISOÉ possível a activação dos
air bag frontais e/ou laterais diantei-
ros e traseiros se o veículo for subme-
tido a fortes impactos ou acidentes
que afectam a zona inferior da ca-
rroçaria, como por exemplo, impactos
violentos contra degraus, passeios ou
relevos fixos do solo, quedas do veí-
culo em grandes buracos ou de-
pressões da estrada.
AVISOA activação dos air bag solta
uma pequena quantidade de pó. Este
pó não é nocivo e não indica um prin-
cípio de incêndio; além disso, a su-
perfície da almofada desdobrada e o
interno do veículo podem ser cobertos
por um resíduo pulveroso: este pó
pode irritar a pele e os olhos. No caso
de exposição, lavar-se com sabão neu-
tro e água.
93
Não apoiar a cabeça, os
braços ou os cotovelos na
porta, nas janelas e na
área do window bag, para evitar
possíveis lesões durante a fase de
enchimento.
AVISOSSe, a luz avisadora ¬não
acende ao rodar a chave na posição
MAR, ou então, permanece acesa du-
rante a marcha (junto com a mensa-
gem no mostador) é possível que seja
presente uma anomalia nos sistemas
de retenção; neste caso os air bag ou
os pré-tensores podem não activar-se
em caso de acidente ou, num maior li-
mitado número de casos, activar-se
erroneamente. Antes de prosseguir,
contacte a Rede de Assistência Lan-
ciapara o imediato controlo do sis-
tema.
O sistema air bag há uma validade de
14 anos por quanto concerne a carga pi-
rotécnica e de 10 anos por quanto con-
cerne o contacto espiralado (vide a placa
situada na porta dianteira esquerda). Ao
aproximar-se destes prazos, dirigir-se à
Rede de Assistência Lanciapara a
substituição.
AVISOSNo caso de um acidente
que provocou a activação de qualquer
um dos dispositivos de segurança, di-
rigir-se à Rede de Assistência Lan-
ciapara mandar substituir todos
aqueles que se activaram e para man-
dar verificar a integridado do sistema
eléctrico. Nunca colocar a cabeça,
os braços e os cotovelos
fora da janela.

94
fig. 93
L0A0272b
Todas as intervenções de controlo,
reparação e substituição concernentes
ao air bag devem ser efectuadas na
Rede de Assistência Lancia.
Em caso de mandar o veículo para a
sucata, é necessário dirigir-se à Rede
de Assistência Lanciapara mandar
desactivar o sistema.
Em caso venda do veículo, é indis-
pensável que o novo proprietário con-
heça as modalidades de uso e os avi-
sos acima mencionados e receba o
manual de “Uso e Manutenção”.
AVISOA activação de pré-tensores,
air bag frontais, air bag laterais dian-
teiros e traseiros, é decidida de forma
diferenciada pela unidade central
electrónica, consoante o tipo de im-
pacto. Portanto, a falta de activação
de um ou mais desses não é sinal de
funcionamento irregular do sistema.DISACTIVAÇÃO MANUAL AIR
BAG LATERAIS TRASEIROS
(se previsto)
Os air bag laterais, para a protecção
do tórax dos adultos que ocupam os
lugares traseiros, são desactiváveis.
A desactivação é feita accionando,
com a chave de arranque do veículo,
o respectivo interruptor A(fig. 93) si-
tuado no lado direito da mala. O in-
terruptor é acessível somente com a
porta da mala aberta.O interruptor de chave há duas po-
sições:
1)Air bag lateral activo (posição ON
Õ): luz avisadora
Àno quadro de
instrumentos apagada; é absoluta-
mente proibido transportar crianças
nos bancos traseiros.
2)Air bag lateral desactivado (po-
siçãoOFF
À): luz avisadora Àno
quadro de instrumentos acesa; é pos-
sível transportar crianças protegidas
por apropriados sistemas de retenção
nos bancos traseiros.
AVISOO veículo é fornecido em ori-
gem com os air bag laterais traseiros
desactivados (posição OFF
À) no in-
terruptor de desactivação e luz avisa-
dora
Àno quadro de instrumentos
acesa. Agir no interruptor so-
mente com o motor desli-
gado e a chave de arranque
removida.
GRAVE PERIGO:
Na presença de
passageiros de pe-
quena dimensão (crianças, etc.)
nos bancos traseiros, é necessário
desactivar os air bag laterais tra-
seiros através do respectivo inte-
rruptor de desactivação colocado
no compartimento das malas.
AIRBAG

95
AVISOS GERAIS
Não aplicar adesivos ou
outros objectos no volante,
no cover do air bag lado
passageiro ou no revestimento la-
teral lado tecto. Não pôr objectos
sobre o tablier lado passageiro
(por ex. telemóveis), porque pode-
riam interferir com a correcta
abertura do air bag passageiro e,
além disso, causar lesões graves
aos ocupantes do veículo.
Se, a luz avisadora ¬não
acende ao rodar a chave
na posição MAR, ou então,
permanece acesa durante a mar-
cha (junto com a mensagem no
mostador) é possível que seja pre-
sente uma anomalia nos sistemas
de retenção; neste caso os air bag
ou os pré-tensores podem não ac-
tivar-se em caso de acidente ou,
num maior limitado número de
casos, activar-se erroneamente.
Antes de prosseguir, contacte a
Rede de Assistência Lancia para o
imediato controlo do sistema.
Não cobrir o encosto dos
bancos dianteiros com re-
vestimentos ou forros, que
não sejam predispostos para o uso
com o Side-bag.
Não viajar com objectos
no colo, diante do tórax e,
muito menos, com ca-
chimbo, lápis, etc. na boca. Em
caso de impacto com intervenção
do air bag poderiam causar lesões.
Conduzir mantendo sem-
pre as mãos no aro do vo-
lante de maneira que, em
caso de intervenção do air bag,
este possa encher-se sem encon-
trar obstáculos que poderiam cau-
sar-lhe sérios danos. Não condu-
zir com o corpo dobrado para
frente, mas manter o encosto na
posição erecta e apoiando bem as
costas nele.Se o veículo tiver sido ob-
jecto de roubo ou de tenta-
tiva de roubo, se sofreu ac-
tos de vandalismo, inundações ou
alagamentos, mandar verificar o
sistema de air bag presso na Rede
de Assistência Lancia.
Lembramos que com a
chave de arranque enfiada
e na posição MAR, mesmo
com o motor desligado, os air bag
podem activar-se até num veículo
parado, se neste bater um outro
veículo em movimento. Assim,
mesmo com o veículo parado, não
se deve, absolutamente, colocar
crianças no banco dianteiro ou
traseiro se os relativos air bag não
estiverem desactivados. Por outro
lado, lembramos que, com o veí-
culo parado, sem ter a chave in-
troduzida e rodada, os air bag não
se activam por causa de um im-
pacto; portanto, a falta de acti-
vação dos air bag, nestes casos,
não pode ser considerada como si-
nal de funcionamento irregular do
sistema.

96

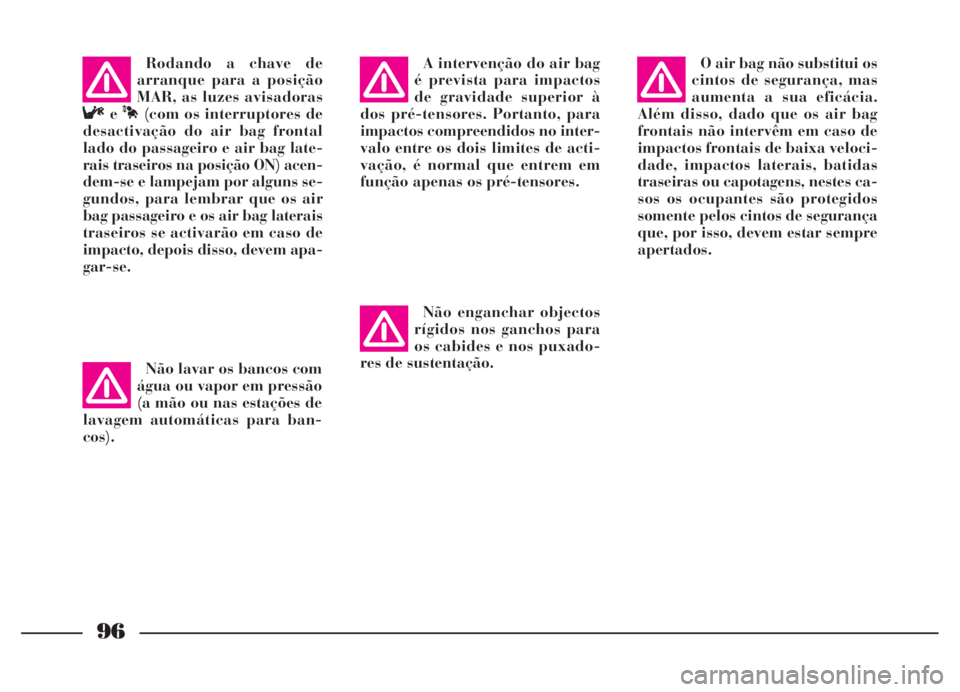

Não enganchar objectos
rígidos nos ganchos para
os cabides e nos puxado-
res de sustentação.O air bag não substitui os
cintos de segurança, mas
aumenta a sua eficácia.
Além disso, dado que os air bag
frontais não intervêm em caso de
impactos frontais de baixa veloci-
dade, impactos laterais, batidas
traseiras ou capotagens, nestes ca-
sos os ocupantes são protegidos
somente pelos cintos de segurança
que, por isso, devem estar sempre
apertados. Rodando a chave de
arranque para a posição
MAR, as luzes avisadoras
F
e
À(com os interruptores de
desactivação do air bag frontal
lado do passageiro e air bag late-
rais traseiros na posição ON) acen-
dem-se e lampejam por alguns se-
gundos, para lembrar que os air
bag passageiro e os air bag laterais
traseiros se activarão em caso de
impacto, depois disso, devem apa-
gar-se.A intervenção do air bag
é prevista para impactos
de gravidade superior à
dos pré-tensores. Portanto, para
impactos compreendidos no inter-
valo entre os dois limites de acti-
vação, é normal que entrem em
função apenas os pré-tensores.
Não lavar os bancos com
água ou vapor em pressão
(a mão ou nas estações de
lavagem automáticas para ban-
cos).

97

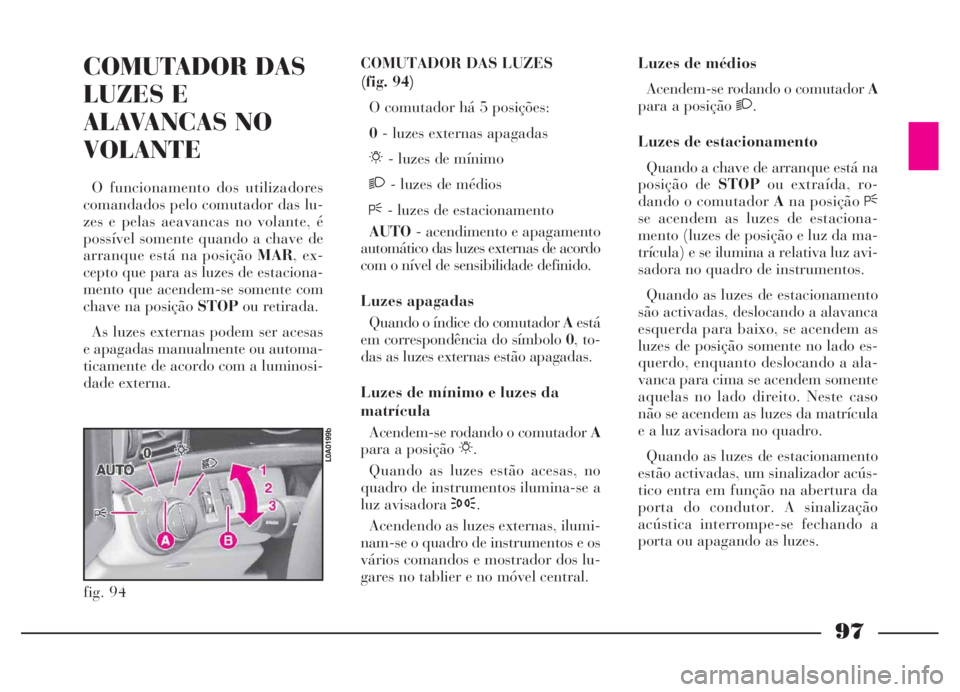

COMUTADOR DAS
LUZES E
ALAVANCAS NO
VOLANTE
O funcionamento dos utilizadores
comandados pelo comutador das lu-
zes e pelas aeavancas no volante, é
possível somente quando a chave de
arranque está na posição MAR, ex-
cepto que para as luzes de estaciona-
mento que acendem-se somente com
chave na posição STOPou retirada.
As luzes externas podem ser acesas
e apagadas manualmente ou automa-
ticamente de acordo com a luminosi-
dade externa.COMUTADOR DAS LUZES
(fig. 94)
O comutador há 5 posições:
0- luzes externas apagadas
6- luzes de mínimo
2- luzes de médios
F- luzes de estacionamento
AUTO- acendimento e apagamento
automático das luzes externas de acordo
com o nível de sensibilidade definido.
Luzes apagadas
Quando o índice do comutador Aestá
em correspondência do símbolo 0, to-
das as luzes externas estão apagadas.
Luzes de mínimo e luzes da
matrícula
Acendem-se rodando o comutador A
para a posição 6.
Quando as luzes estão acesas, no
quadro de instrumentos ilumina-se a
luz avisadora 3.
Acendendo as luzes externas, ilumi-
nam-se o quadro de instrumentos e os
vários comandos e mostrador dos lu-
gares no tablier e no móvel central.Luzes de médios
Acendem-se rodando o comutador A
para a posição 2.
Luzes de estacionamento
Quando a chave de arranque está na
posição de STOPou extraída, ro-
dando o comutador Ana posição F
se acendem as luzes de estaciona-
mento (luzes de posição e luz da ma-
trícula) e se ilumina a relativa luz avi-
sadora no quadro de instrumentos.
Quando as luzes de estacionamento
são activadas, deslocando a alavanca
esquerda para baixo, se acendem as
luzes de posição somente no lado es-
querdo, enquanto deslocando a ala-
vanca para cima se acendem somente
aquelas no lado direito. Neste caso
não se acendem as luzes da matrícula
e a luz avisadora no quadro.
Quando as luzes de estacionamento
estão activadas, um sinalizador acús-
tico entra em função na abertura da
porta do condutor. A sinalização
acústica interrompe-se fechando a
porta ou apagando as luzes.
fig. 94
L0A0199b

98

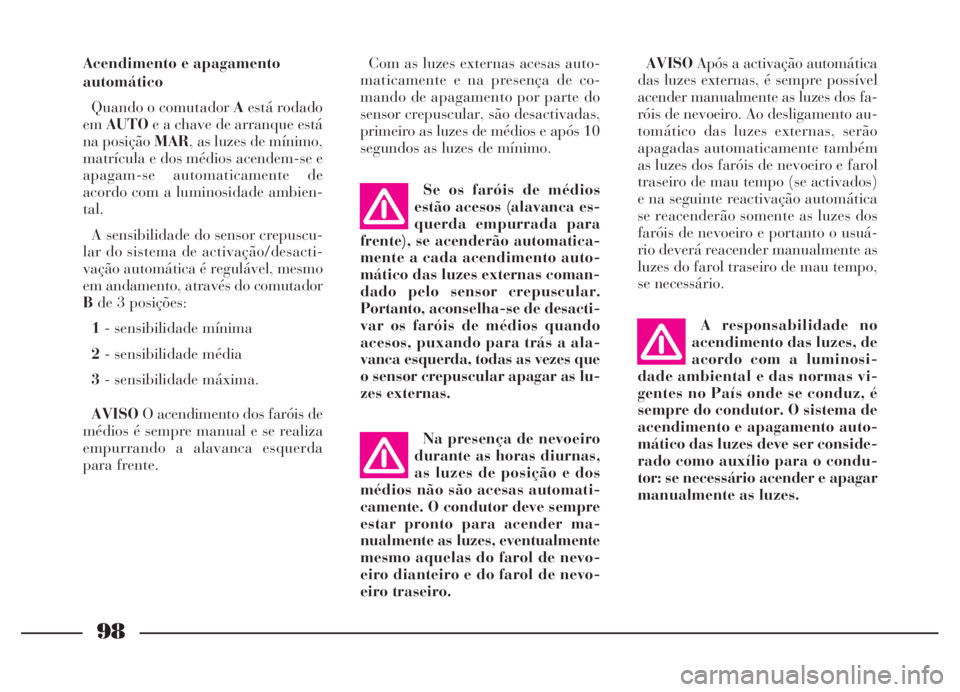

Acendimento e apagamento
automático
Quando o comutador Aestá rodado
emAUTOe a chave de arranque está
na posição MAR, as luzes de mínimo,
matrícula e dos médios acendem-se e
apagam-se automaticamente de
acordo com a luminosidade ambien-
tal.
A sensibilidade do sensor crepuscu-
lar do sistema de activação/desacti-
vação automática é regulável, mesmo
em andamento, através do comutador
Bde 3 posições:
1- sensibilidade mínima
2- sensibilidade média
3- sensibilidade máxima.
AVISOO acendimento dos faróis de
médios é sempre manual e se realiza
empurrando a alavanca esquerda
para frente.Se os faróis de médios
estão acesos (alavanca es-
querda empurrada para
frente), se acenderão automatica-
mente a cada acendimento auto-
mático das luzes externas coman-
dado pelo sensor crepuscular.
Portanto, aconselha-se de desacti-
var os faróis de médios quando
acesos, puxando para trás a ala-
vanca esquerda, todas as vezes que
o sensor crepuscular apagar as lu-
zes externas.
Na presença de nevoeiro
durante as horas diurnas,
as luzes de posição e dos
médios não são acesas automati-
camente. O condutor deve sempre
estar pronto para acender ma-
nualmente as luzes, eventualmente
mesmo aquelas do farol de nevo-
eiro dianteiro e do farol de nevo-
eiro traseiro.A responsabilidade no
acendimento das luzes, de
acordo com a luminosi-
dade ambiental e das normas vi-
gentes no País onde se conduz, é
sempre do condutor. O sistema de
acendimento e apagamento auto-
mático das luzes deve ser conside-
rado como auxílio para o condu-
tor: se necessário acender e apagar
manualmente as luzes.Com as luzes externas acesas auto-
maticamente e na presença de co-
mando de apagamento por parte do
sensor crepuscular, são desactivadas,
primeiro as luzes de médios e após 10
segundos as luzes de mínimo.AVISOApós a activação automática
das luzes externas, é sempre possível
acender manualmente as luzes dos fa-
róis de nevoeiro. Ao desligamento au-
tomático das luzes externas, serão
apagadas automaticamente também
as luzes dos faróis de nevoeiro e farol
traseiro de mau tempo (se activados)
e na seguinte reactivação automática
se reacenderão somente as luzes dos
faróis de nevoeiro e portanto o usuá-
rio deverá reacender manualmente as
luzes do farol traseiro de mau tempo,
se necessário.

99

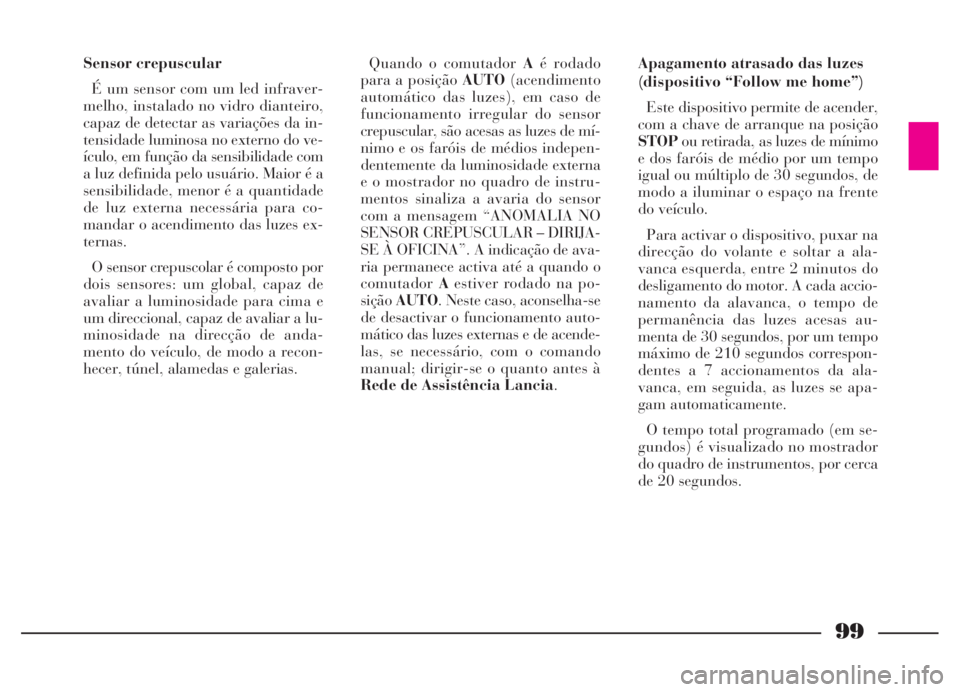

Sensor crepuscular
É um sensor com um led infraver-
melho, instalado no vidro dianteiro,
capaz de detectar as variações da in-
tensidade luminosa no externo do ve-
ículo, em função da sensibilidade com
a luz definida pelo usuário. Maior é a
sensibilidade, menor é a quantidade
de luz externa necessária para co-
mandar o acendimento das luzes ex-
ternas.
O sensor crepuscolar é composto por
dois sensores: um global, capaz de
avaliar a luminosidade para cima e
um direccional, capaz de avaliar a lu-
minosidade na direcção de anda-
mento do veículo, de modo a recon-
hecer, túnel, alamedas e galerias.Quando o comutador Aé rodado
para a posição AUTO(acendimento
automático das luzes), em caso de
funcionamento irregular do sensor
crepuscular, são acesas as luzes de mí-
nimo e os faróis de médios indepen-
dentemente da luminosidade externa
e o mostrador no quadro de instru-
mentos sinaliza a avaria do sensor
com a mensagem “ANOMALIA NO
SENSOR CREPUSCULAR – DIRIJA-
SE À OFICINA”. A indicação de ava-
ria permanece activa até a quando o
comutadorAestiver rodado na po-
siçãoAUTO. Neste caso, aconselha-se
de desactivar o funcionamento auto-
mático das luzes externas e de acende-
las, se necessário, com o comando
manual; dirigir-se o quanto antes à
Rede de Assistência Lancia.Apagamento atrasado das luzes
(dispositivo “Follow me home”)
Este dispositivo permite de acender,
com a chave de arranque na posição
STOPou retirada, as luzes de mínimo
e dos faróis de médio por um tempo
igual ou múltiplo de 30 segundos, de
modo a iluminar o espaço na frente
do veículo.
Para activar o dispositivo, puxar na
direcção do volante e soltar a ala-
vanca esquerda, entre 2 minutos do
desligamento do motor. A cada accio-
namento da alavanca, o tempo de
permanência das luzes acesas au-
menta de 30 segundos, por um tempo
máximo de 210 segundos correspon-
dentes a 7 accionamentos da ala-
vanca, em seguida, as luzes se apa-
gam automaticamente.
O tempo total programado (em se-
gundos) é visualizado no mostrador
do quadro de instrumentos, por cerca
de 20 segundos.
