Page 21 of 386
20
E- Modalità radio:
– pressione breve = ricerca della
prima stazione radio sintoniz-
zabile con frequenza inferiore
– pressione prolungata = attiva-
zione della funzione “Scan”
con scansione delle stazioni
nella banda radio selezionata
a partire da quelle di fre-
quenza inferiore
Modalità CD:
– pressione breve = selezione
brano precedente
– pressione prolungata = scorri-
mento veloce all’indietro
Modalità cassetta:
– pressione breve = scorrimento
veloce del nastro con ritorno
all’inizio del brano in ascolto o
al brano precedente
– pressione prolungata = riav-
volgimento veloce del nastro
Modalità TV: ricerca del primo
canale sintonizzabile con fre-
quenza inferiore
F- Modalità radio:
– pressione breve = ricerca della
prima stazione radio sintoniz-
zabile con frequenza superiore– pressione prolungata = attivazione
della funzione “Scan” con scan-
sione delle stazioni nella banda ra-
dio selezionata a partire da quelle
di frequenza superiore
Modalità CD:
– pressione breve = selezione
brano successivo
– pressione prolungata = scorri-
mento veloce in avanti
Modalità cassetta:
– pressione breve = scorrimento
veloce del nastro al brano suc-
cessivo
– pressione prolungata = avan-
zamento veloce del nastro
Modalità TV: ricerca del primo
canale sintonizzabile con fre-
quenza superiore
G- Modalità radio:
– pressione breve = ricerca della
prima stazione radio sintoniz-
zabile con frequenza inferiore
– pressione prolungata = attiva-
zione della funzione “Scan”
con scansione delle stazioni
nella banda radio selezionata
a partire da quelle di fre-
quenza inferioreModalità CD:
– pressione breve = selezione
brano precedente
– pressione prolungata = scorri-
mento veloce all’indietro
Modalità cassetta:
– pressione breve = scorrimento
veloce del nastro con ritorno al
brano precedente
– pressione prolungata = riav-
volgimento veloce del nastro
Modalità TV: ricerca del primo
canale sintonizzabile con fre-
quenza inferiore
H- Selezione sorgente audio: FM1,
FM2, FM3-AS, MW, LW, CC,
CD, CDC, TV
1-2-3-4-5-6- Modalità radio:
– pressione breve = richiamo
stazioni memorizzate n. 1-2-3-
4-5-6
– pressione prolungata = memo-
rizzazione della stazione ascol-
tata
Modalità CD-changer: selezione
del CD da 1 a 6
Modalità TV: selezione dei canali
memorizzati da 1 a 6
001-065 Thesis ITA 10-10-2007 11:29 Pagina 20
Page 22 of 386
21
Funzione
Accensione modulo Audio
Spegnimento modulo Audio
Audio mute (possibile solo se
TP attivo nella videata
principale delle funzioni Radio)
Selezione della sorgente audio
Aumento/diminuzionedel volume
Selezione delle stazioni
radio memorizzate
Memorizzazione
delle stazioni radio
Ricerca della prima stazione
radio sintonizzabile
con frequenza superiore
Ricerca della prima stazione
radio sintonizzabile
con frequenza inferioreTasti sul CONNECT
Pressione breve del tasto AUDIO
Pressione prolungata del tasto
AUDIO
Selezione e conferma mediante
manopola destra21(fig. 2)
della voce specifica “Audio
Mute” su menu Radio
Premere i tasti multifunzione
FM, AM, CC, CD, CDC, TV
o il tasto SOURCE
Ruotare la manopola sinistra
Pressione breve dei tasti
da 1 a 6
Pressione prolungata dei tasti
da 1 a 6
Pressione breve del tasto ˙
Pressione breve del tasto ¯Tasti sul volante
–
–
–
Premere il tasto SOURCE
Premere i tasti VOL+/-
–
–
Pressione breve del tasto
SCAN+
Pressione breve del tasto
SCAN-Tasti sul telecomando
–
–
Pressione del tasto ON/OFF
Premere il tasto SOURCE
Premere i tasti VOL+ o VOL-
Pressione breve dei tasti
da 1 a 6
Pressione prolungata dei tasti
da 1 a 6
Pressione breve del tasto N
Pressione breve del tasto O
FUNZIONI AUDIO E TV: TABELLA RIASSUNTIVA DEI COMANDI
Le funzioni del sistema audio (radio FM/AM e lettore CC/CD/CDC) e del TV possono essere attivate e disattivate indiffe-
rentemente con i comandi presenti sul CONNECT, sul volante o sul telecomando. Per facilitare l’apprendimento dei vari co-
mandi, nella tabella seguente sono raggruppate le funzioni con i relativi tasti di comando.
Per l’uso dei comandi vocali, fare riferimento al relativo capitolo dell’allegato CONNECT.
001-065 Thesis ITA 10-10-2007 11:29 Pagina 21
Page 23 of 386
22
Funzione
Attivazione della funzione
“Scan” con scansione delle
stazioni nella banda radio
selezionata a partire da quelle
di frequenza superiore
Attivazione della funzione
“Scan” con scansione delle
stazioni nella banda radio
selezionata a partire da quelle
di frequenza inferiore
Cambio della direzione
di ascolto del nastro
della cassetta
Scorrimento veloce del nastrocon ritorno al brano precedente
Riavvolgimento veloce
del nastro
Scorrimentoveloce del nastroal brano successivo
Avanzamento veloce del nastro
Riproduzione/pausadel brano in ascolto CC/CD
Ricerca del brano
successivo durante
l’ascolto di un CD Tasti sul CONNECT
Pressione prolungata
del tasto ˙
Pressione prolungata
del tasto ¯
Premere il tasto ¯˙
Pressione breve del tasto ¯
Pressione prolungata
del tasto ¯
Pressione breve del tasto ˙
Pressione prolungata
del tasto ˙
Premere i tasti multifunzione
Play/Pause
Pressione breve del tasto ˙Tasti sul volante
Pressione prolungata del tasto
SCAN+
Pressione prolungata del tasto
SCAN-
–
Pressione breve del tasto SCAN-
Pressione prolungata del tasto
SCAN-
Pressione breve del tasto
SCAN+
Pressione prolungata del tasto
SCAN+
–
Pressione breve del tasto
SCAN+Tasti sul telecomando
Pressione prolungata
del tasto N
Pressione prolungata
del tasto
O
–
Pressione breve
del tasto
Oo¯
Pressione prolungata
del tasto
O
Pressione breve
del tasto No˙
Pressione prolungata
del tasto N
Pressione del tasto ON/OFF
Pressione breve del tasto ˙
001-065 Thesis ITA 10-10-2007 11:29 Pagina 22
Page 24 of 386
23
Funzione
Ricerca del brano precedente
durante l’ascolto di un CD
Selezione del CD in modalità
CDC
Riproduzione/arresto
del brano in ascolto
in modalità CDC
Selezione dei canali TV
memorizzati
Ricerca del canale TV
successivo sintonizzabile
Ricerca del canale TV
precedente sintonizzabile
Spegnimento modulo TV
(ritorno alla videata relativa
alla sorgente Audio
precedentemente attiva)Tasti sul CONNECT
Pressione breve del tasto ¯
Premere i tasti da 1 a 6
–
Premere i tasti da 1 a 6
Pressione breve del tasto ˙
Pressione breve del tasto ¯
Premere il tasto multifunzione
OFFTasti sul volante
Pressione breve del tasto
SCAN-
–
–
–
Pressione del tasto SCAN+
Pressione del tasto SCAN-
–Tasti sul telecomando
Pressione breve del tasto ¯
Premere i tasti da 1 a 6
Premere il tasto ON/OFF
Premere i tasti da 1 a 6
Pressione breve del tasto N
Pressione breve del tasto
O
Pressione del tasto ON/OFF
001-065 Thesis ITA 10-10-2007 11:29 Pagina 23
Page 25 of 386
È tassativamente vietato
ogni intervento in after-
market, con conseguenti
manomissioni della guida o del
piantone sterzo (es. montaggio di
antifurto), che potrebbero causare,
oltre al decadimento delle presta-
zioni del sistema e della garanzia,
gravi problemi di sicurezza , non-
ché la non conformità omologativa
del veicolo.
24
BLOCCASTERZO
Il bloccasterzo si inserisce automati-
camente, dopo aver tolto la chiave dal
dispositivo di avviamento.DISPOSITIVO
DI AVVIAMENTO
La chiave può ruotare in tre diverse
posizioni (fig. 6):
STOP: motore spento, chiave estrai-
bile, bloccasterzo inserito. Alcuni di-
spositivi elettrici (ad es. il CONNECT)
possono funzionare.
MAR: è la posizione di marcia e cor-
risponde a: quadro strumenti attivato
e bloccasterzo disinserito. Tutti i di-
spositivi elettrici possono funzionare.
AVV: avviamento del motore. Rila-
sciare la chiave appena il motore si è
avviato.In caso di manomissione
del dispositivo di avvia-
mento (ad es. un tentativo
di furto), farne verificare il funzio-
namento presso la Rete Assisten-
ziale Lancia prima di riprendere
la marcia.
Scendendo dalla vettura
togliete sempre la chiave,
per evitare che qualcuno
azioni inavvertitamente i comandi.
Ricordarsi di inserire il freno a
mano e, se la vettura è in salita, la
prima marcia mentre se la vettura
è in discesa, la retromarcia.
AVVERTENZAPer le versioni equi-
paggiate con il sistema di riconosci-
mento, vedere il paragrafo “Il sistema
di riconoscimento (Keyless System)”
in questo capitolo.
fig. 6
L0A0021bVersioni con Keyless System
Il bloccasterzo si inserisce quando si
aziona la chiusura centralizzata delle
porte con il telecomando. Questa con-
dizione è segnalata al guidatore dal-
l’accensione sul display del quadro
strumenti del messaggio “LO
STERZO SI BLOCCA CON CHIU-
SURA PORTE”.
001-065 Thesis ITA 10-10-2007 11:29 Pagina 24
Page 26 of 386
25
Bloccasterzo sempre disinserito
L’utente può impostare, tramite il
menu del CONNECT, la condizione
di bloccasterzo sempre disinserito. Per
attivare questa impostazione vedere il
supplemento del CONNECT in dota-
zione alla vettura.
In emergenza
Quando la batteria della vettura è
scarica, non è possibile disinserire il
bloccasterzo. In questo caso aprire il
cofano del bagagliaio con la chiave
d’emergenza e collegare alla batteria
della vettura una batteria ausiliaria.Se non avete sufficiente
esperienza, non eseguite
questa operazione: mano-
vre scorrette possono provocare
scariche elettriche di notevole in-
tensità ed anche lo scoppio della
batteria. Si consiglia di rivolgersi
alla Rete Assistenziale Lancia. Ve-
dere in ogni caso il paragrafo “Av-
viamento con batteria ausiliaria”. Il bloccasterzo non viene
inserito se si aziona la
chiusura centralizzata con
la chiave d’emergenza o se la chiu-
sura viene inserita automatica-
mente (funzione “Autoclose”).
Prima di aprire il cofano
del bagagliaio per ricari-
care la batteria o collegare
una batteria ausiliaria, leggere at-
tentamente e seguire le istruzioni
riportate nel paragrafo “Se si deve
scollegare la batteria” del capitolo
“In emergenza”.
Il bloccasterzo si disinserisce auto-
maticamente quando si preme il pe-
dale della frizione (versioni con cam-
bio manuale) o il pedale del freno
(versioni con cambio automatico).
001-065 Thesis ITA 10-10-2007 11:29 Pagina 25
Page 27 of 386

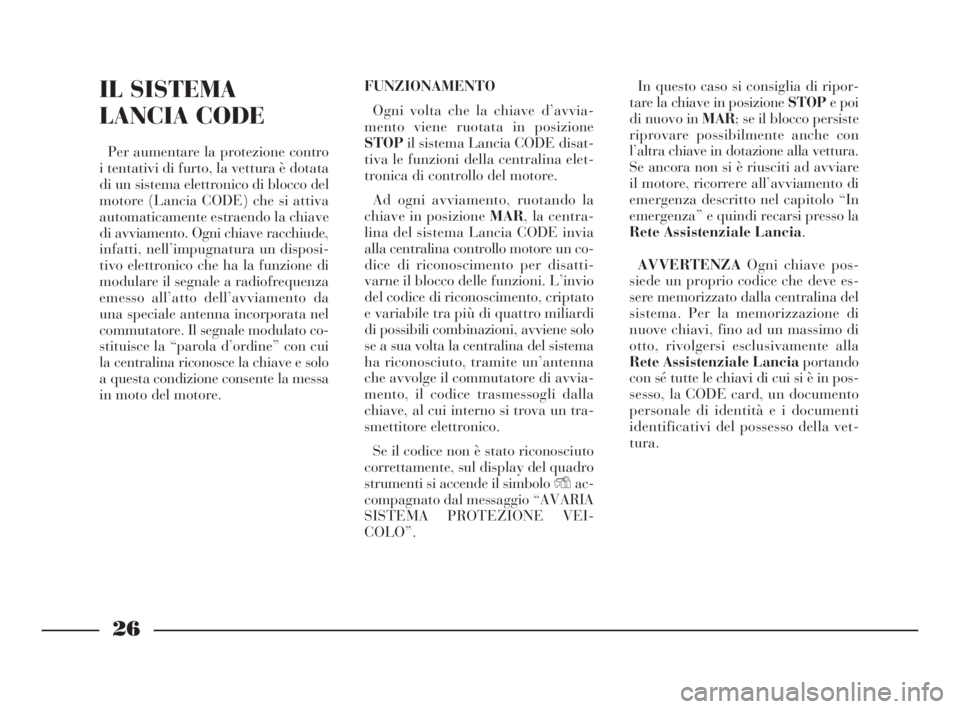

26
IL SISTEMA
LANCIA CODE
Per aumentare la protezione contro
i tentativi di furto, la vettura è dotata
di un sistema elettronico di blocco del
motore (Lancia CODE) che si attiva
automaticamente estraendo la chiave
di avviamento. Ogni chiave racchiude,
infatti, nell’impugnatura un disposi-
tivo elettronico che ha la funzione di
modulare il segnale a radiofrequenza
emesso all’atto dell’avviamento da
una speciale antenna incorporata nel
commutatore. Il segnale modulato co-
stituisce la “parola d’ordine” con cui
la centralina riconosce la chiave e solo
a questa condizione consente la messa
in moto del motore.FUNZIONAMENTO
Ogni volta che la chiave d’avvia-
mento viene ruotata in posizione
STOPil sistema Lancia CODE disat-
tiva le funzioni della centralina elet-
tronica di controllo del motore.
Ad ogni avviamento, ruotando la
chiave in posizioneMAR, la centra-
lina del sistema Lancia CODE invia
alla centralina controllo motore un co-
dice di riconoscimento per disatti-
varne il blocco delle funzioni. L’invio
del codice di riconoscimento, criptato
e variabile tra più di quattro miliardi
di possibili combinazioni, avviene solo
se a sua volta la centralina del sistema
ha riconosciuto, tramite un’antenna
che avvolge il commutatore di avvia-
mento, il codice trasmessogli dalla
chiave, al cui interno si trova un tra-
smettitore elettronico.
Se il codice non è stato riconosciuto
correttamente, sul display del quadro
strumenti si accende il simbolo Yac-
compagnato dal messaggio “AVARIA
SISTEMA PROTEZIONE VEI-
COLO”.In questo caso si consiglia di ripor-
tare la chiave in posizione STOPe poi
di nuovo in MAR; se il blocco persiste
riprovare possibilmente anche con
l’altra chiave in dotazione alla vettura.
Se ancora non si è riusciti ad avviare
il motore, ricorrere all’avviamento di
emergenza descritto nel capitolo “In
emergenza” e quindi recarsi presso la
Rete Assistenziale Lancia.
AVVERTENZAOgni chiave pos-
siede un proprio codice che deve es-
sere memorizzato dalla centralina del
sistema. Per la memorizzazione di
nuove chiavi, fino ad un massimo di
otto, rivolgersi esclusivamente alla
Rete Assistenziale Lanciaportando
con sé tutte le chiavi di cui si è in pos-
sesso, la CODE card, un documento
personale di identità e i documenti
identificativi del possesso della vet-
tura.
001-065 Thesis ITA 10-10-2007 11:29 Pagina 26
Page 28 of 386
27
I codici delle chiavi non
presentate durante la pro-
cedura di memorizzazione
vengono cancellati, questo al fine
di garantire che chiavi eventual-
mente perse o rubate non possano
più consentire l’avviamento del
motore.AVVERTENZAIn caso di accensione
del simbolo Ydurante la marcia:
1) Se il simbolo si accende accom-
pagnato dal messaggio “AVARIA SI-
STEMA PROTEZIONE VEICOLO”
significa che il sistema sta effettuando
un’autodiagnosi (ad esempio per un
calo di tensione); alla prima fermata,
sarà possibile effettuare il test del-
l’impianto. Spegnere il motore ruo-
tando la chiave d’avviamento in
STOPe ruotare nuovamente la chiave
inMAR: il simbolo si accenderà e do-
vrà spegnersi entro un secondo circa.
Se il simbolo continua a rimanere ac-
ceso, ripetere la procedura descritta in
precedenza lasciando la chiave in
STOPper più di 30 secondi. Se l’in-
conveniente permane, rivolgersi alla
Rete Assistenziale Lancia.
2) Se il simbolo rimane acceso, in-
dica che il codice non viene ricono-
sciuto. In questo caso si consiglia di
riportare la chiave in posizione STOP
e poi di nuovo in MAR; se il blocco
persiste riprovare con le altre chiavi
in dotazione. Se ancora non si riesce
ad avviare il motore, ricorrere all’av-
viamento d’emergenza (vedere il ca-
pitolo “In emergenza”) e rivolgersi

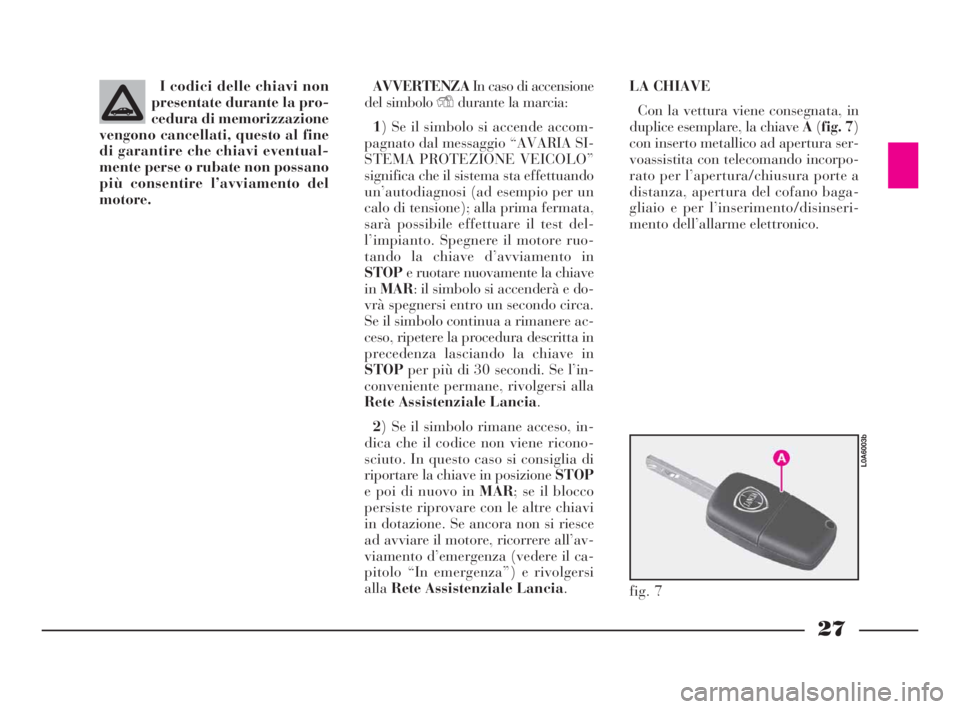

allaRete Assistenziale Lancia.LA CHIAVE
Con la vettura viene consegnata, in
duplice esemplare, la chiave A(fig. 7)
con inserto metallico ad apertura ser-
voassistita con telecomando incorpo-
rato per l’apertura/chiusura porte a
distanza, apertura del cofano baga-
gliaio e per l’inserimento/disinseri-
mento dell’allarme elettronico.
fig. 7
L0A6003b
001-065 Thesis ITA 10-10-2007 11:29 Pagina 27
Page 29 of 386
28
La chiave aziona:
– il commutatore di avviamento;
– il disinserimento del bloccasterzo;
– i nottolini delle serrature delle
porte anteriori;
– il dispositivo dead lock;
– il sistema di apertura/chiusura
porte a distanza;
– il nottolino della serratura del co-
fano bagagliaio;
– il blocco/sblocco a distanza della
serratura del bagagliaio;
– l’apertura a distanza del cofano
bagagliaio;
– il sistema d’allarme elettronico;
– la disattivazione dell’air bag lato
passeggero;
– la disattivazione degli air bag po-
steriori;
– l’apertura/chiusura dei cristalli e
del tetto apribile.Al fine di garantire la
perfetta efficienza dei di-
spositivi elettronici all’in-
terno delle chiavi, è necessario evi-
tare di lasciare le stesse esposte di-

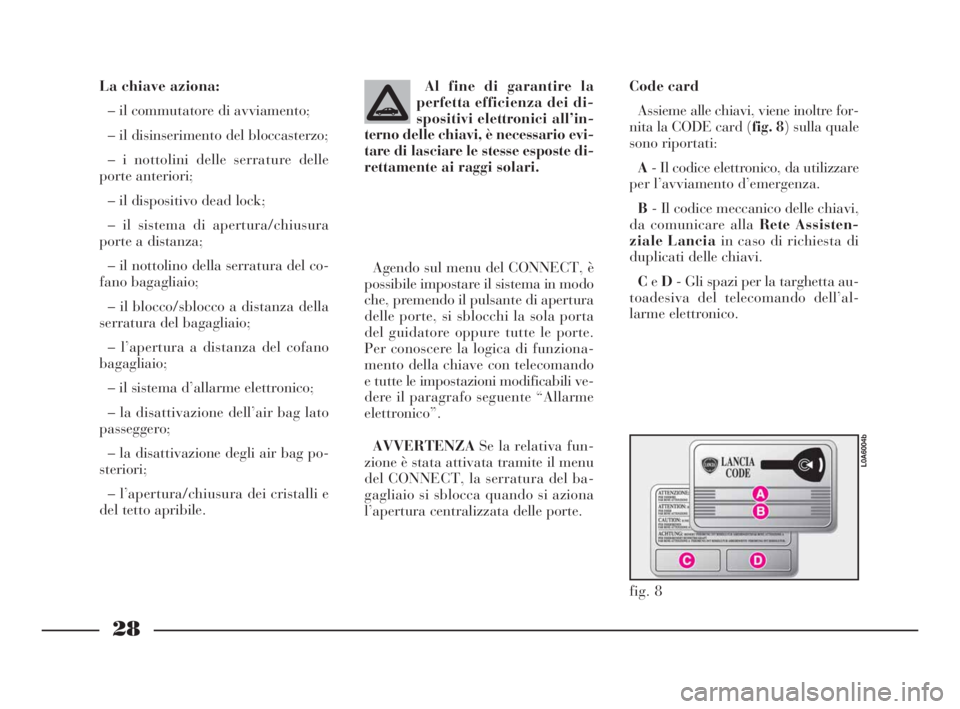

rettamente ai raggi solari.Code card
Assieme alle chiavi, viene inoltre for-
nita la CODE card (fig. 8) sulla quale
sono riportati:
A- Il codice elettronico, da utilizzare
per l’avviamento d’emergenza.
B- Il codice meccanico delle chiavi,
da comunicare alla Rete Assisten-
ziale Lanciain caso di richiesta di
duplicati delle chiavi.
CeD- Gli spazi per la targhetta au-
toadesiva del telecomando dell’al-
larme elettronico. Agendo sul menu del CONNECT, è
possibile impostare il sistema in modo
che, premendo il pulsante di apertura
delle porte, si sblocchi la sola porta
del guidatore oppure tutte le porte.
Per conoscere la logica di funziona-
mento della chiave con telecomando
e tutte le impostazioni modificabili ve-
dere il paragrafo seguente “Allarme
elettronico”.
AVVERTENZASe la relativa fun-
zione è stata attivata tramite il menu
del CONNECT, la serratura del ba-
gagliaio si sblocca quando si aziona
l’apertura centralizzata delle porte.
fig. 8
L0A6004b
001-065 Thesis ITA 10-10-2007 11:29 Pagina 28
Page 30 of 386
29
I numeri di codice riportati sulla
CODE card devono essere conservati
in luogo sicuro, non in vettura.
È consigliabile che l’utilizzatore ab-
bia sempre con sé il codice elettronico
riportato sulla CODE card, nell’even-
tualità di dover effettuare un avvia-
mento d’emergenza.
In caso di cambio di pro-
prietà della vettura è indi-
spensabile che il nuovo
proprietario entri in possesso di

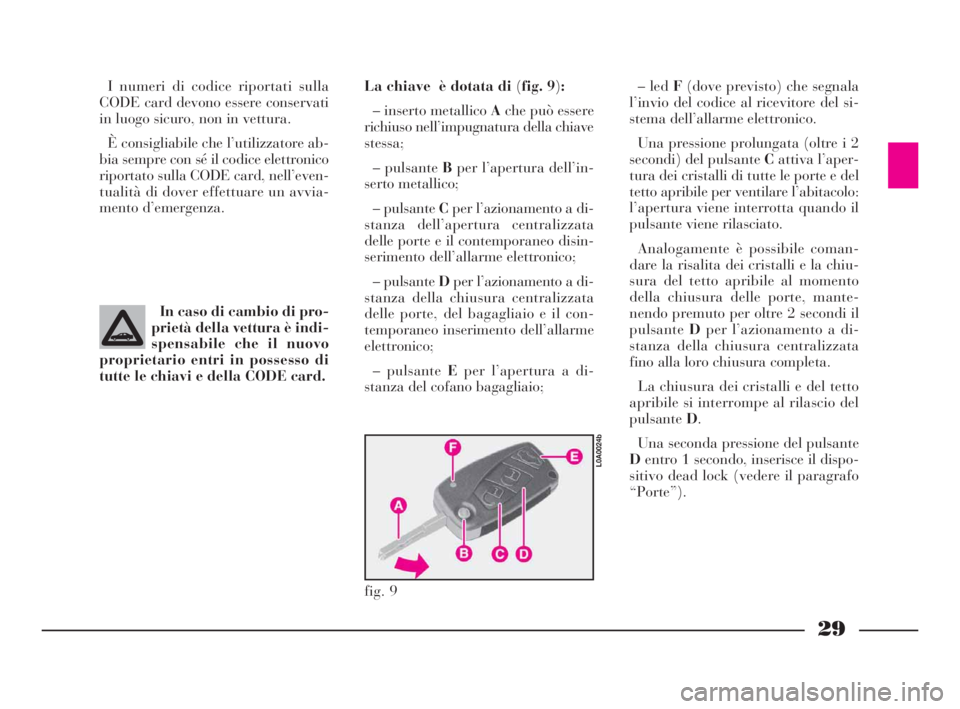

tutte le chiavi e della CODE card.La chiave è dotata di (fig. 9):
– inserto metallico Ache può essere
richiuso nell’impugnatura della chiave
stessa;
– pulsante Bper l’apertura dell’in-
serto metallico;
– pulsante Cper l’azionamento a di-
stanza dell’apertura centralizzata
delle porte e il contemporaneo disin-
serimento dell’allarme elettronico;
– pulsante Dper l’azionamento a di-
stanza della chiusura centralizzata
delle porte, del bagagliaio e il con-
temporaneo inserimento dell’allarme
elettronico;
– pulsante Eper l’apertura a di-
stanza del cofano bagagliaio; – led F(dove previsto) che segnala
l’invio del codice al ricevitore del si-
stema dell’allarme elettronico.
Una pressione prolungata (oltre i 2
secondi) del pulsante Cattiva l’aper-
tura dei cristalli di tutte le porte e del
tetto apribile per ventilare l’abitacolo:
l’apertura viene interrotta quando il
pulsante viene rilasciato.
Analogamente è possibile coman-
dare la risalita dei cristalli e la chiu-
sura del tetto apribile al momento
della chiusura delle porte, mante-
nendo premuto per oltre 2 secondi il
pulsanteDper l’azionamento a di-
stanza della chiusura centralizzata
fino alla loro chiusura completa.
La chiusura dei cristalli e del tetto
apribile si interrompe al rilascio del
pulsanteD.
Una seconda pressione del pulsante
Dentro 1 secondo, inserisce il dispo-
sitivo dead lock (vedere il paragrafo
“Porte”).
fig. 9
L0A0024b
001-065 Thesis ITA 10-10-2007 11:29 Pagina 29
