Lancia Thesis 2008 Libretto Uso Manutenzione (in Italian)

50

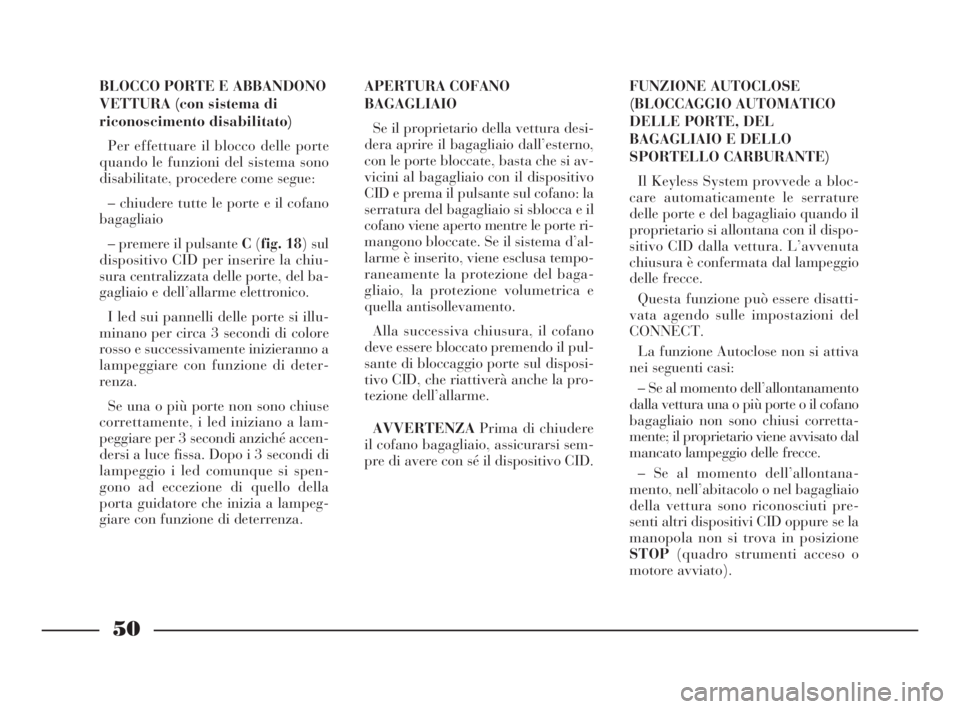

FUNZIONE AUTOCLOSE
(BLOCCAGGIO AUTOMATICO
DELLE PORTE, DEL
BAGAGLIAIO E DELLO
SPORTELLO CARBURANTE)
Il Keyless System provvede a bloc-
care automaticamente le serrature
delle porte e del bagagliaio quando il
proprietario si allontana con il dispo-
sitivo CID dalla vettura. L’avvenuta
chiusura è confermata dal lampeggio
delle frecce.
Questa funzione può essere disatti-
vata agendo sulle impostazioni del
CONNECT.
La funzione Autoclose non si attiva
nei seguenti casi:
– Se al momento dell’allontanamento
dalla vettura una o più porte o il cofano
bagagliaio non sono chiusi corretta-
mente; il proprietario viene avvisato dal
mancato lampeggio delle frecce.
– Se al momento dell’allontana-
mento, nell’abitacolo o nel bagagliaio
della vettura sono riconosciuti pre-
senti altri dispositivi CID oppure se la
manopola non si trova in posizione
STOP(quadro strumenti acceso o
motore avviato). BLOCCO PORTE E ABBANDONO
VETTURA (con sistema di
riconoscimento disabilitato)
Per effettuare il blocco delle porte
quando le funzioni del sistema sono
disabilitate, procedere come segue:
– chiudere tutte le porte e il cofano
bagagliaio
– premere il pulsante C(fig. 18) sul
dispositivo CID per inserire la chiu-
sura centralizzata delle porte, del ba-
gagliaio e dell’allarme elettronico.
I led sui pannelli delle porte si illu-
minano per circa 3 secondi di colore
rosso e successivamente inizieranno a
lampeggiare con funzione di deter-
renza.
Se una o più porte non sono chiuse
correttamente, i led iniziano a lam-
peggiare per 3 secondi anziché accen-
dersi a luce fissa. Dopo i 3 secondi di
lampeggio i led comunque si spen-
gono ad eccezione di quello della
porta guidatore che inizia a lampeg-
giare con funzione di deterrenza.APERTURA COFANO
BAGAGLIAIO
Se il proprietario della vettura desi-
dera aprire il bagagliaio dall’esterno,
con le porte bloccate, basta che si av-
vicini al bagagliaio con il dispositivo
CID e prema il pulsante sul cofano: la
serratura del bagagliaio si sblocca e il
cofano viene aperto mentre le porte ri-
mangono bloccate. Se il sistema d’al-
larme è inserito, viene esclusa tempo-
raneamente la protezione del baga-
gliaio, la protezione volumetrica e
quella antisollevamento.
Alla successiva chiusura, il cofano
deve essere bloccato premendo il pul-
sante di bloccaggio porte sul disposi-
tivo CID, che riattiverà anche la pro-
tezione dell’allarme.
AVVERTENZAPrima di chiudere
il cofano bagagliaio, assicurarsi sem-
pre di avere con sé il dispositivo CID.
001-065 Thesis ITA 10-10-2007 11:30 Pagina 50

51
La funzione di blocco au-
tomatico delle serrature
non inserisce il sistema di
allarme, il bloccasterzo e nem-

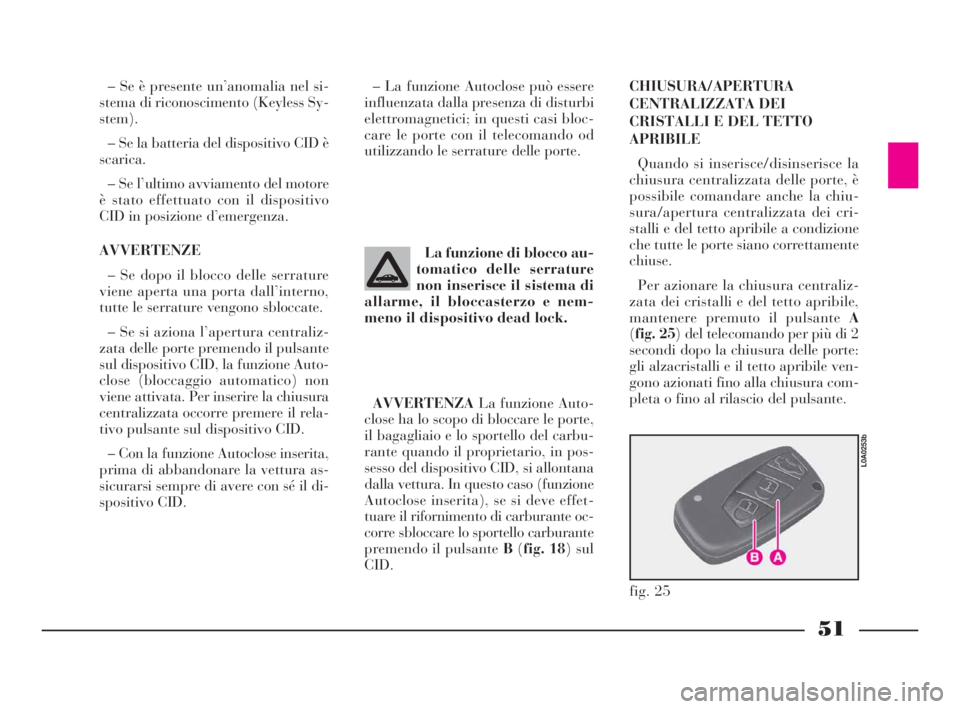

meno il dispositivo dead lock. – Se è presente un’anomalia nel si-
stema di riconoscimento (Keyless Sy-
stem).
– Se la batteria del dispositivo CID è
scarica.
– Se l’ultimo avviamento del motore
è stato effettuato con il dispositivo
CID in posizione d’emergenza.
AVVERTENZE
– Se dopo il blocco delle serrature
viene aperta una porta dall’interno,
tutte le serrature vengono sbloccate.
– Se si aziona l’apertura centraliz-
zata delle porte premendo il pulsante
sul dispositivo CID, la funzione Auto-
close (bloccaggio automatico) non
viene attivata. Per inserire la chiusura
centralizzata occorre premere il rela-
tivo pulsante sul dispositivo CID.
– Con la funzione Autoclose inserita,
prima di abbandonare la vettura as-
sicurarsi sempre di avere con sé il di-
spositivo CID.
– La funzione Autoclose può essere
influenzata dalla presenza di disturbi
elettromagnetici; in questi casi bloc-
care le porte con il telecomando od
utilizzando le serrature delle porte.
AVVERTENZALa funzione Auto-
close ha lo scopo di bloccare le porte,
il bagagliaio e lo sportello del carbu-
rante quando il proprietario, in pos-
sesso del dispositivo CID, si allontana
dalla vettura. In questo caso (funzione
Autoclose inserita), se si deve effet-
tuare il rifornimento di carburante oc-
corre sbloccare lo sportello carburante
premendo il pulsante B(fig. 18) sul
CID.CHIUSURA/APERTURA
CENTRALIZZATA DEI
CRISTALLI E DEL TETTO
APRIBILE
Quando si inserisce/disinserisce la
chiusura centralizzata delle porte, è
possibile comandare anche la chiu-
sura/apertura centralizzata dei cri-
stalli e del tetto apribile a condizione
che tutte le porte siano correttamente
chiuse.
Per azionare la chiusura centraliz-
zata dei cristalli e del tetto apribile,
mantenere premuto il pulsante A
(fig. 25) del telecomando per più di 2
secondi dopo la chiusura delle porte:
gli alzacristalli e il tetto apribile ven-
gono azionati fino alla chiusura com-
pleta o fino al rilascio del pulsante.
fig. 25
L0A0253b
001-065 Thesis ITA 10-10-2007 11:30 Pagina 51

52
aperta la porta guidatore, il pulsante
di sblocco centralizzato presente sul
pannello porta.
Le altre impostazioni del sistema di
riconoscimento che possono essere
abilitate/disabilitate sono:
– blocco automatico delle porte e del
bagagliaio.
Per l’impostazione delle personaliz-
zazioni del sistema di riconoscimento,
fare riferimento al supplemento del
CONNECT.
SEGNALAZIONE DI AVARIA
L’eventuale avaria del Keyless Sy-
stem viene segnalato dall’accensione
del simbolo Ysul display del quadro
strumenti, accompagnato dal mes-
saggio “AVARIA SISTEMA PROTE-
ZIONE VEICOLO”.
AVVERTENZAIn caso si avaria ri-
volgersi alla Rete Assistenziale Lan-
cia. Prima e durante l’azio-
namento automatico degli
alzacristalli e del tetto
apribile, accertarsi sempre che i
passeggeri o le persone che si tro-
vano vicino alla vettura non siano
esposti al rischio di lesioni provo-
cate sia direttamente dai cristalli
o dal tetto in movimento, sia da
oggetti personali trascinati o urtati

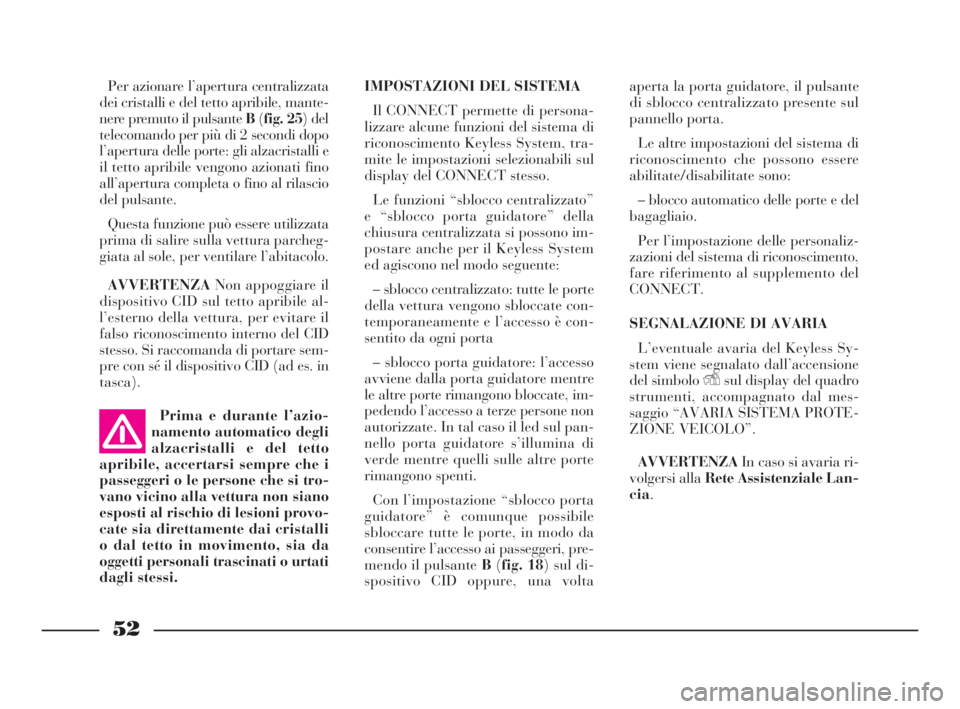

dagli stessi.Per azionare l’apertura centralizzata
dei cristalli e del tetto apribile, mante-
nere premuto il pulsante B(fig. 25) del
telecomando per più di 2 secondi dopo
l’apertura delle porte: gli alzacristalli e
il tetto apribile vengono azionati fino
all’apertura completa o fino al rilascio
del pulsante.
Questa funzione può essere utilizzata
prima di salire sulla vettura parcheg-
giata al sole, per ventilare l’abitacolo.
AVVERTENZANon appoggiare il
dispositivo CID sul tetto apribile al-
l’esterno della vettura, per evitare il
falso riconoscimento interno del CID
stesso. Si raccomanda di portare sem-
pre con sé il dispositivo CID (ad es. in
tasca).IMPOSTAZIONI DEL SISTEMA
Il CONNECT permette di persona-
lizzare alcune funzioni del sistema di
riconoscimento Keyless System, tra-
mite le impostazioni selezionabili sul
display del CONNECT stesso.
Le funzioni “sblocco centralizzato”
e “sblocco porta guidatore” della
chiusura centralizzata si possono im-
postare anche per il Keyless System
ed agiscono nel modo seguente:
– sblocco centralizzato: tutte le porte
della vettura vengono sbloccate con-
temporaneamente e l’accesso è con-
sentito da ogni porta
– sblocco porta guidatore: l’accesso
avviene dalla porta guidatore mentre
le altre porte rimangono bloccate, im-
pedendo l’accesso a terze persone non
autorizzate. In tal caso il led sul pan-
nello porta guidatore s’illumina di
verde mentre quelli sulle altre porte
rimangono spenti.
Con l’impostazione “sblocco porta
guidatore” è comunque possibile
sbloccare tutte le porte, in modo da
consentire l’accesso ai passeggeri, pre-
mendo il pulsante B(fig. 18) sul di-
spositivo CID oppure, una volta
001-065 Thesis ITA 10-10-2007 11:30 Pagina 52

53

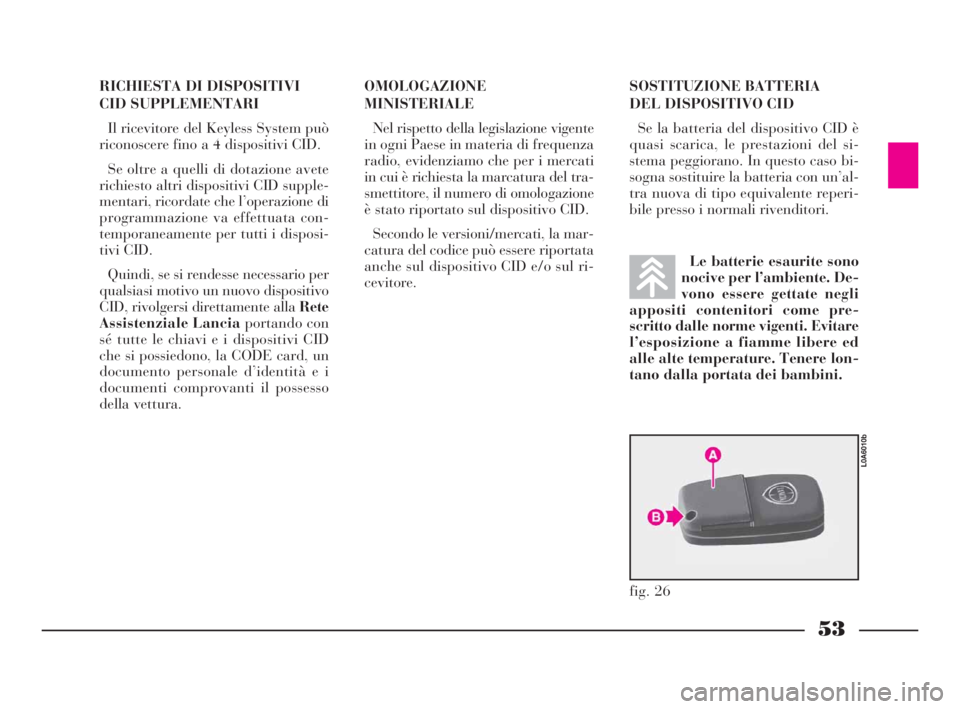

RICHIESTA DI DISPOSITIVI
CID SUPPLEMENTARI
Il ricevitore del Keyless System può
riconoscere fino a 4 dispositivi CID.
Se oltre a quelli di dotazione avete
richiesto altri dispositivi CID supple-
mentari, ricordate che l’operazione di
programmazione va effettuata con-
temporaneamente per tutti i disposi-
tivi CID.
Quindi, se si rendesse necessario per
qualsiasi motivo un nuovo dispositivo
CID, rivolgersi direttamente alla Rete
Assistenziale Lanciaportando con
sé tutte le chiavi e i dispositivi CID
che si possiedono, la CODE card, un
documento personale d’identità e i
documenti comprovanti il possesso
della vettura.OMOLOGAZIONE
MINISTERIALE
Nel rispetto della legislazione vigente
in ogni Paese in materia di frequenza
radio, evidenziamo che per i mercati
in cui è richiesta la marcatura del tra-
smettitore, il numero di omologazione
è stato riportato sul dispositivo CID.
Secondo le versioni/mercati, la mar-
catura del codice può essere riportata
anche sul dispositivo CID e/o sul ri-
cevitore.
fig. 26
L0A6010b
Le batterie esaurite sono
nocive per l’ambiente. De-
vono essere gettate negli
appositi contenitori come pre-
scritto dalle norme vigenti. Evitare
l’esposizione a fiamme libere ed
alle alte temperature. Tenere lon-
tano dalla portata dei bambini.
SOSTITUZIONE BATTERIA
DEL DISPOSITIVO CID
Se la batteria del dispositivo CID è
quasi scarica, le prestazioni del si-
stema peggiorano. In questo caso bi-
sogna sostituire la batteria con un’al-
tra nuova di tipo equivalente reperi-
bile presso i normali rivenditori.
001-065 Thesis ITA 10-10-2007 11:30 Pagina 53

54
PORTE
fig. 29
L0A0174b
Prima di aprire una
porta, accertarsi che la
manovra possa essere rea-
lizzata in condizioni di sicurezza.
APERTURA/CHIUSURA
DALL’ESTERNO
A porte chiuse, premere il pulsante A
oB(fig. 29) sull’impugnatura della
chiave rispettivamente per sbloccare o
bloccare le serrature, oppure inserire e
ruotare la chiave nella serratura di una
delle porte anteriori (fig. 30).

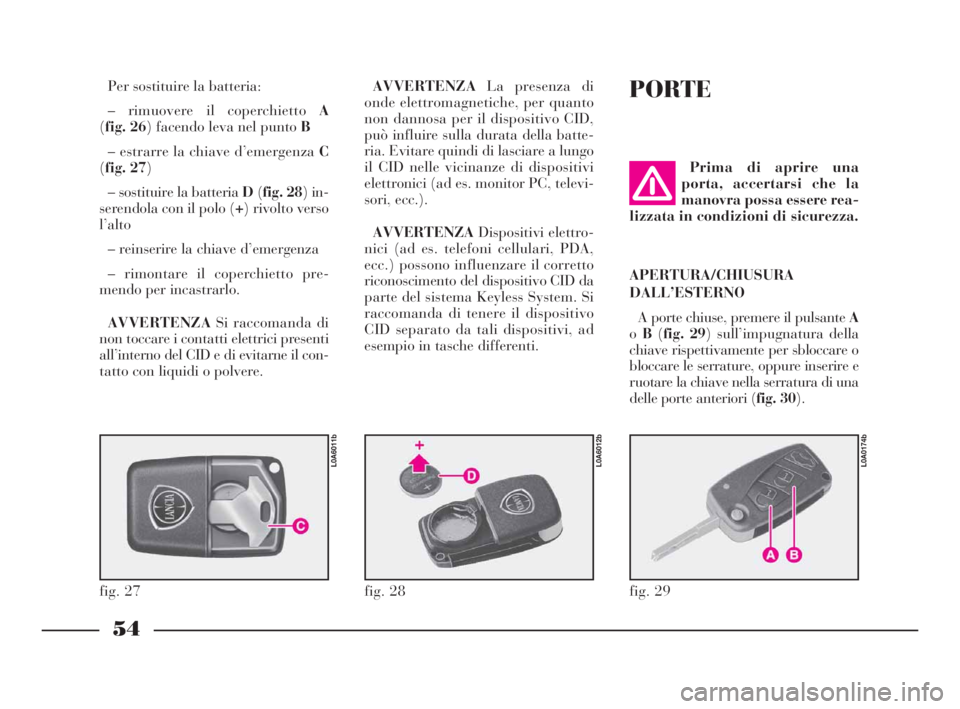

Per sostituire la batteria:
– rimuovere il coperchietto A
(fig. 26) facendo leva nel punto B
– estrarre la chiave d’emergenza C
(fig. 27)
– sostituire la batteria D(fig. 28) in-
serendola con il polo (+) rivolto verso
l’alto
– reinserire la chiave d’emergenza
– rimontare il coperchietto pre-
mendo per incastrarlo.
AVVERTENZASi raccomanda di
non toccare i contatti elettrici presenti
all’interno del CID e di evitarne il con-
tatto con liquidi o polvere.
fig. 27
L0A6011b
fig. 28
L0A6012b
AVVERTENZALa presenza di
onde elettromagnetiche, per quanto
non dannosa per il dispositivo CID,
può influire sulla durata della batte-
ria. Evitare quindi di lasciare a lungo
il CID nelle vicinanze di dispositivi
elettronici (ad es. monitor PC, televi-
sori, ecc.).
AVVERTENZADispositivi elettro-
nici (ad es. telefoni cellulari, PDA,
ecc.) possono influenzare il corretto
riconoscimento del dispositivo CID da
parte del sistema Keyless System. Si
raccomanda di tenere il dispositivo
CID separato da tali dispositivi, ad
esempio in tasche differenti.
001-065 Thesis ITA 10-10-2007 11:30 Pagina 54

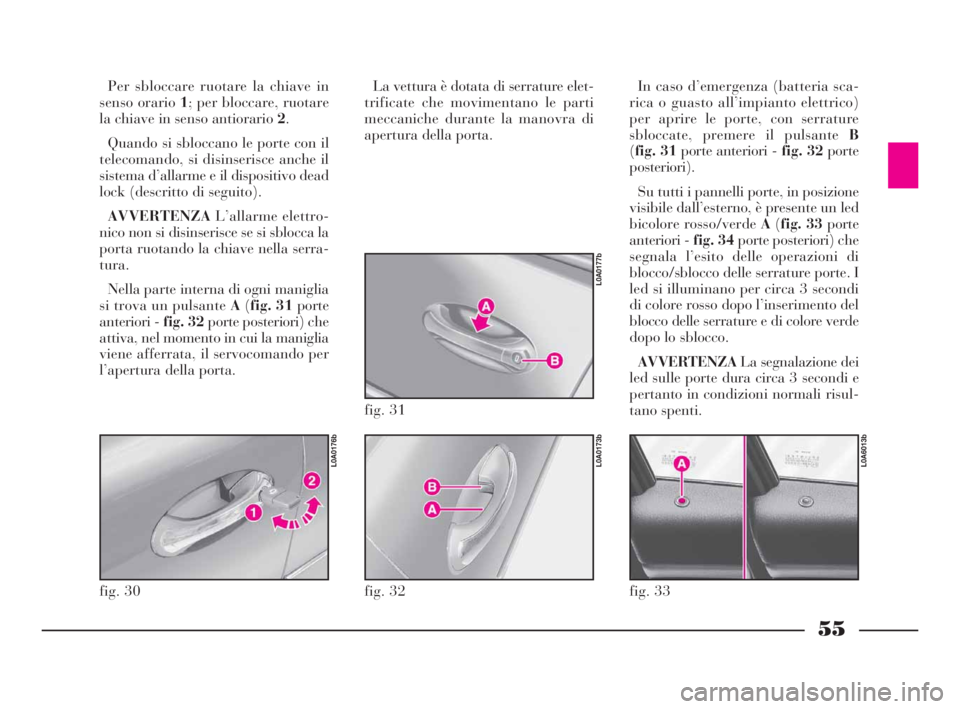

55
Per sbloccare ruotare la chiave in
senso orario 1; per bloccare, ruotare
la chiave in senso antiorario 2.
Quando si sbloccano le porte con il
telecomando, si disinserisce anche il
sistema d’allarme e il dispositivo dead
lock (descritto di seguito).
AVVERTENZAL’allarme elettro-
nico non si disinserisce se si sblocca la
porta ruotando la chiave nella serra-
tura.
Nella parte interna di ogni maniglia
si trova un pulsante A(fig. 31 porte
anteriori -fig. 32 porte posteriori) che
attiva, nel momento in cui la maniglia
viene afferrata, il servocomando per
l’apertura della porta.La vettura è dotata di serrature elet-
trificate che movimentano le parti
meccaniche durante la manovra di
apertura della porta.
fig. 30
L0A0176b
fig. 32
L0A0173b
fig. 31
L0A0177b
In caso d’emergenza (batteria sca-
rica o guasto all’impianto elettrico)
per aprire le porte, con serrature
sbloccate, premere il pulsante B
(fig. 31 porte anteriori -fig. 32 porte
posteriori).
Su tutti i pannelli porte, in posizione
visibile dall’esterno, è presente un led
bicolore rosso/verde A(fig. 33 porte
anteriori -fig. 34 porte posteriori) che
segnala l’esito delle operazioni di
blocco/sblocco delle serrature porte. I
led si illuminano per circa 3 secondi
di colore rosso dopo l’inserimento del
blocco delle serrature e di colore verde
dopo lo sblocco.
AVVERTENZALa segnalazione dei
led sulle porte dura circa 3 secondi e
pertanto in condizioni normali risul-
tano spenti.
fig. 33
L0A6013b
001-065 Thesis ITA 10-10-2007 11:30 Pagina 55

56

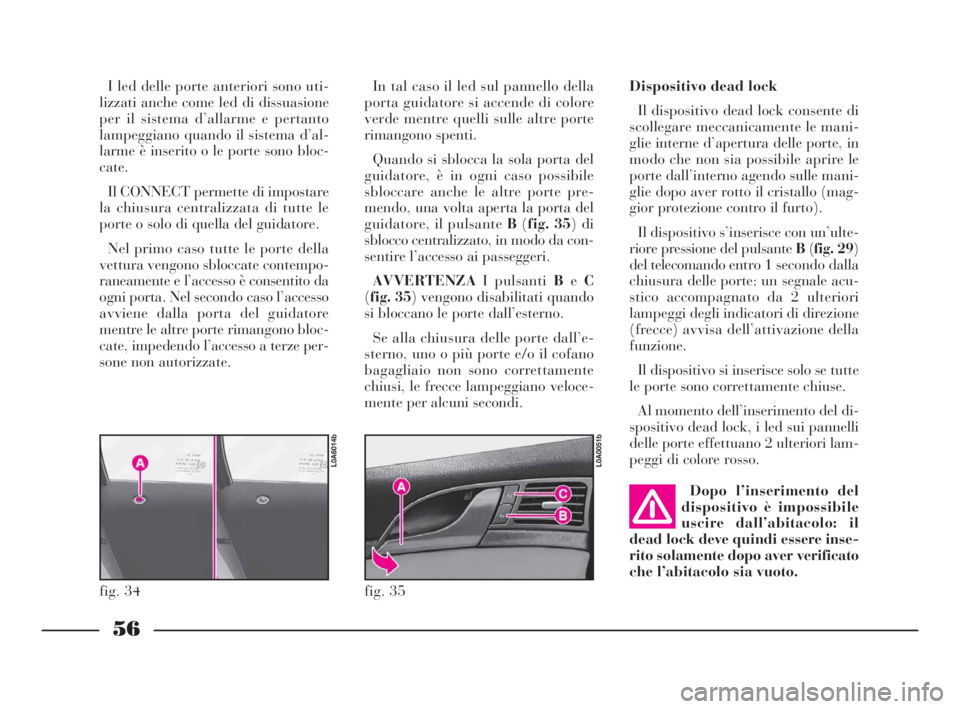

Dispositivo dead lock
Il dispositivo dead lock consente di
scollegare meccanicamente le mani-
glie interne d’apertura delle porte, in
modo che non sia possibile aprire le
porte dall’interno agendo sulle mani-
glie dopo aver rotto il cristallo (mag-
gior protezione contro il furto).
Il dispositivo s’inserisce con un’ulte-
riore pressione del pulsante B(fig. 29)
del telecomando entro 1 secondo dalla
chiusura delle porte: un segnale acu-
stico accompagnato da 2 ulteriori
lampeggi degli indicatori di direzione
(frecce) avvisa dell’attivazione della
funzione.
Il dispositivo si inserisce solo se tutte
le porte sono correttamente chiuse.
Al momento dell’inserimento del di-
spositivo dead lock, i led sui pannelli
delle porte effettuano 2 ulteriori lam-
peggi di colore rosso.
Dopo l’inserimento del
dispositivo è impossibile
uscire dall’abitacolo: il
dead lock deve quindi essere inse-
rito solamente dopo aver verificato
che l’abitacolo sia vuoto.I led delle porte anteriori sono uti-
lizzati anche come led di dissuasione
per il sistema d’allarme e pertanto
lampeggiano quando il sistema d’al-
larme è inserito o le porte sono bloc-
cate.
Il CONNECT permette di impostare
la chiusura centralizzata di tutte le
porte o solo di quella del guidatore.
Nel primo caso tutte le porte della
vettura vengono sbloccate contempo-
raneamente e l’accesso è consentito da
ogni porta. Nel secondo caso l’accesso
avviene dalla porta del guidatore
mentre le altre porte rimangono bloc-
cate, impedendo l’accesso a terze per-
sone non autorizzate.In tal caso il led sul pannello della
porta guidatore si accende di colore
verde mentre quelli sulle altre porte
rimangono spenti.
Quando si sblocca la sola porta del
guidatore, è in ogni caso possibile
sbloccare anche le altre porte pre-
mendo, una volta aperta la porta del
guidatore, il pulsante B(fig. 35) di
sblocco centralizzato, in modo da con-
sentire l’accesso ai passeggeri.
AVVERTENZAI pulsanti BeC
(fig. 35) vengono disabilitati quando
si bloccano le porte dall’esterno.
Se alla chiusura delle porte dall’e-
sterno, uno o più porte e/o il cofano
bagagliaio non sono correttamente
chiusi, le frecce lampeggiano veloce-
mente per alcuni secondi.
fig. 34
L0A6014b
fig. 35
L0A0051b
001-065 Thesis ITA 10-10-2007 11:30 Pagina 56

57

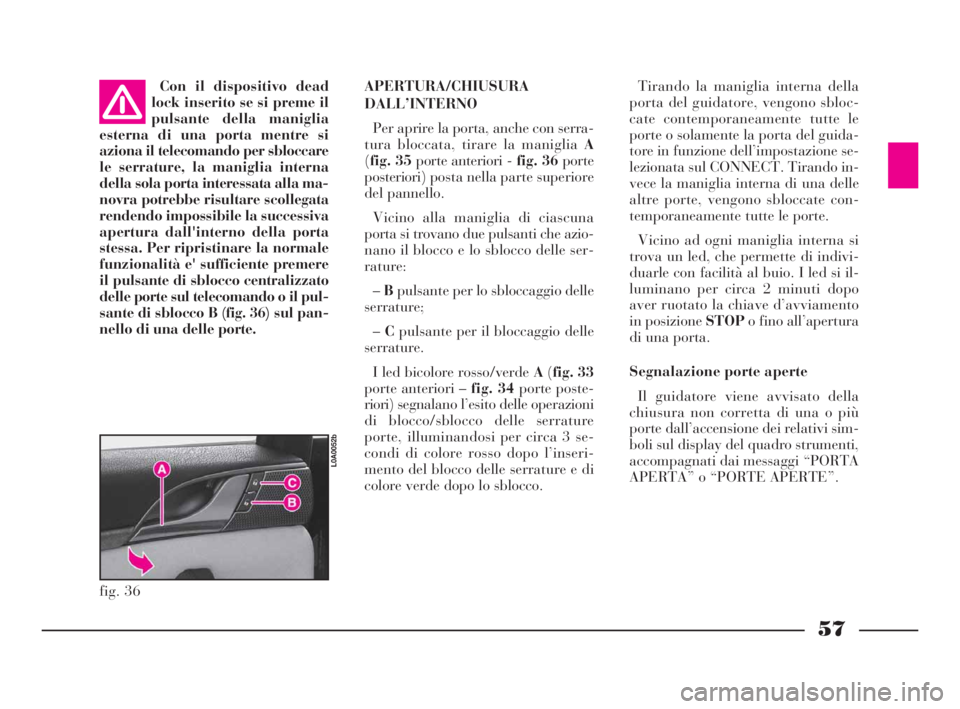

APERTURA/CHIUSURA
DALL’INTERNO
Per aprire la porta, anche con serra-
tura bloccata, tirare la maniglia A
(fig. 35 porte anteriori -fig. 36 porte
posteriori)posta nella parte superiore
del pannello.
Vicino alla maniglia di ciascuna
porta si trovano due pulsanti che azio-
nano il blocco e lo sblocco delle ser-
rature:
–Bpulsante per lo sbloccaggio delle
serrature;
–Cpulsante per il bloccaggio delle
serrature.
I led bicolore rosso/verde A(fig. 33
porte anteriori –fig. 34 porte poste-
riori)segnalano l’esito delle operazioni
di blocco/sblocco delle serrature
porte, illuminandosi per circa 3 se-
condi di colore rosso dopo l’inseri-
mento del blocco delle serrature e di
colore verde dopo lo sblocco.
fig. 36
L0A0052b
Con il dispositivo dead
lock inserito se si preme il
pulsante della maniglia
esterna di una porta mentre si
aziona il telecomando per sbloccare
le serrature, la maniglia interna
della sola porta interessata alla ma-
novra potrebbe risultare scollegata
rendendo impossibile la successiva
apertura dall'interno della porta
stessa. Per ripristinare la normale
funzionalità e' sufficiente premere
il pulsante di sblocco centralizzato
delle porte sul telecomando o il pul-
sante di sblocco B (fig. 36) sul pan-
nello di una delle porte.Tirando la maniglia interna della
porta del guidatore, vengono sbloc-
cate contemporaneamente tutte le
porte o solamente la porta del guida-
tore in funzione dell’impostazione se-
lezionata sul CONNECT. Tirando in-
vece la maniglia interna di una delle
altre porte, vengono sbloccate con-
temporaneamente tutte le porte.
Vicino ad ogni maniglia interna si
trova un led, che permette di indivi-
duarle con facilità al buio. I led si il-
luminano per circa 2 minuti dopo
aver ruotato la chiave d’avviamento
in posizione STOPo fino all’apertura
di una porta.
Segnalazione porte aperte
Il guidatore viene avvisato della
chiusura non corretta di una o più
porte dall’accensione dei relativi sim-
boli sul display del quadro strumenti,
accompagnati dai messaggi “PORTA
APERTA” o “PORTE APERTE”.
001-065 Thesis ITA 10-10-2007 11:30 Pagina 57

58

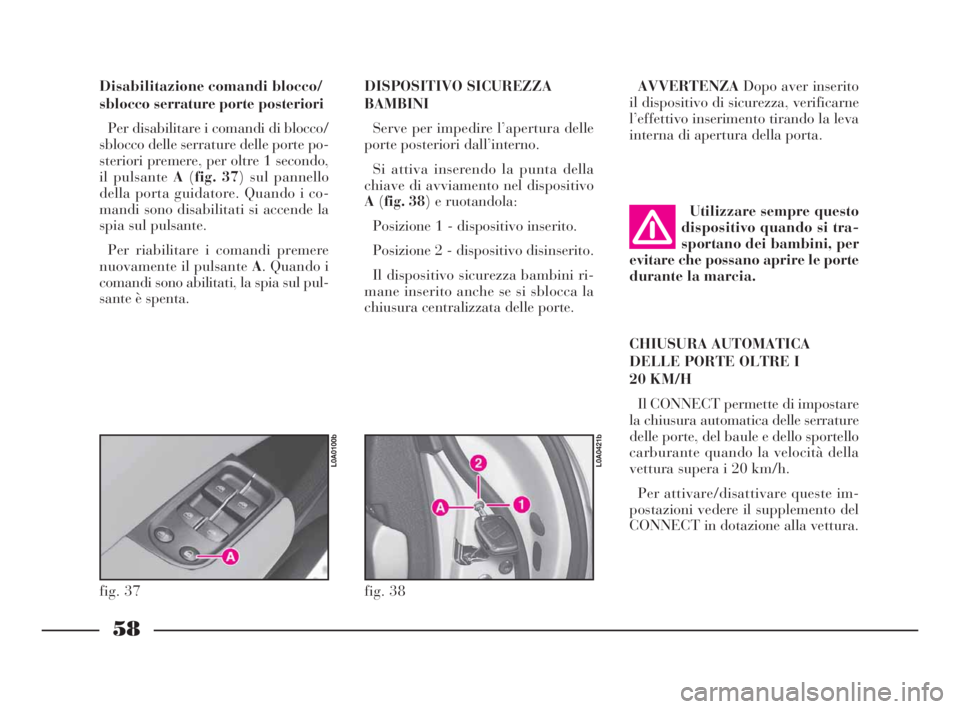

Disabilitazione comandi blocco/
sblocco serrature porte posteriori
Per disabilitare i comandi di blocco/
sblocco delle serrature delle porte po-
steriori premere, per oltre 1 secondo,
il pulsante A(fig. 37) sul pannello
della porta guidatore. Quando i co-
mandi sono disabilitati si accende la
spia sul pulsante.
Per riabilitare i comandi premere
nuovamente il pulsante A. Quando i
comandi sono abilitati, la spia sul pul-
sante è spenta.DISPOSITIVO SICUREZZA
BAMBINI
Serve per impedire l’apertura delle
porte posteriori dall’interno.
Si attiva inserendo la punta della
chiave di avviamento nel dispositivo
A(fig. 38) e ruotandola:
Posizione 1 - dispositivo inserito.
Posizione 2 - dispositivo disinserito.
Il dispositivo sicurezza bambini ri-
mane inserito anche se si sblocca la
chiusura centralizzata delle porte.
CHIUSURA AUTOMATICA
DELLE PORTE OLTRE I
20 KM/H
Il CONNECT permette di impostare
la chiusura automatica delle serrature
delle porte, del baule e dello sportello
carburante quando la velocità della
vettura supera i 20 km/h.
Per attivare/disattivare queste im-
postazioni vedere il supplemento del
CONNECT in dotazione alla vettura.
fig. 37
L0A0100b
fig. 38
L0A0421b
AVVERTENZADopo aver inserito
il dispositivo di sicurezza, verificarne
l’effettivo inserimento tirando la leva
interna di apertura della porta.
Utilizzare sempre questo
dispositivo quando si tra-
sportano dei bambini, per
evitare che possano aprire le porte
durante la marcia.
001-065 Thesis ITA 10-10-2007 11:30 Pagina 58

59

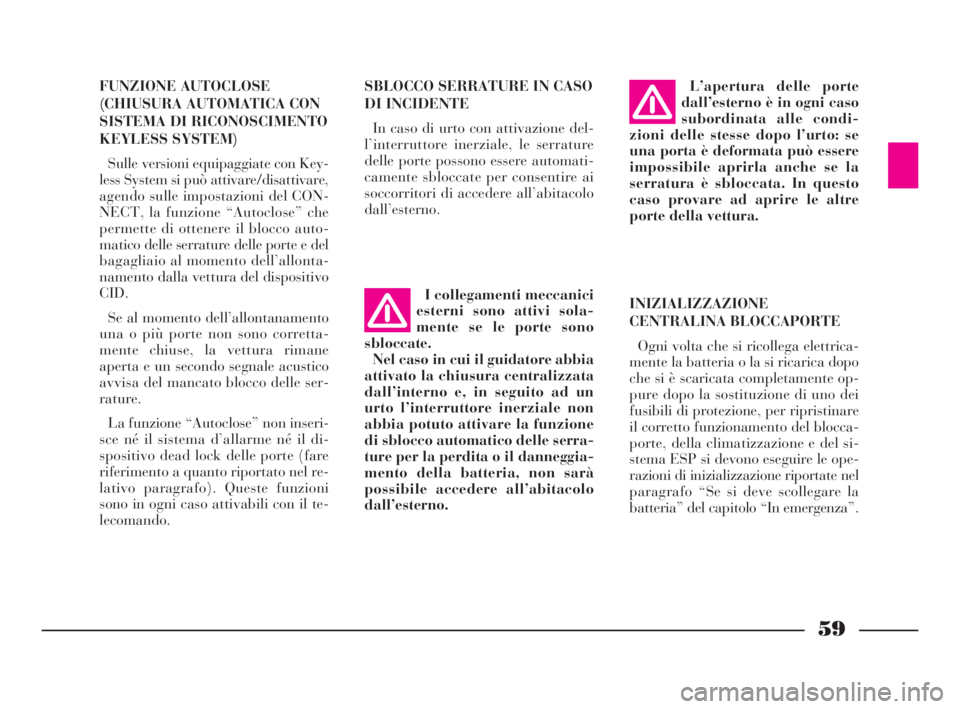

FUNZIONE AUTOCLOSE
(CHIUSURA AUTOMATICA CON
SISTEMA DI RICONOSCIMENTO
KEYLESS SYSTEM)
Sulle versioni equipaggiate con Key-
less System si può attivare/disattivare,
agendo sulle impostazioni del CON-
NECT, la funzione “Autoclose” che
permette di ottenere il blocco auto-
matico delle serrature delle porte e del
bagagliaio al momento dell’allonta-
namento dalla vettura del dispositivo
CID.
Se al momento dell’allontanamento
una o più porte non sono corretta-
mente chiuse, la vettura rimane
aperta e un secondo segnale acustico
avvisa del mancato blocco delle ser-
rature.
La funzione “Autoclose” non inseri-
sce né il sistema d’allarme né il di-
spositivo dead lock delle porte (fare
riferimento a quanto riportato nel re-
lativo paragrafo). Queste funzioni
sono in ogni caso attivabili con il te-
lecomando.SBLOCCO SERRATURE IN CASO
DI INCIDENTE
In caso di urto con attivazione del-
l’interruttore inerziale, le serrature
delle porte possono essere automati-
camente sbloccate per consentire ai
soccorritori di accedere all’abitacolo
dall’esterno.L’apertura delle porte
dall’esterno è in ogni caso
subordinata alle condi-
zioni delle stesse dopo l’urto: se
una porta è deformata può essere
impossibile aprirla anche se la
serratura è sbloccata. In questo
caso provare ad aprire le altre
porte della vettura.
INIZIALIZZAZIONE
CENTRALINA BLOCCAPORTE
Ogni volta che si ricollega elettrica-
mente la batteria o la si ricarica dopo
che si è scaricata completamente op-
pure dopo la sostituzione di uno dei
fusibili di protezione, per ripristinare
il corretto funzionamento del blocca-
porte, della climatizzazione e del si-
stema ESP si devono eseguire le ope-
razioni di inizializzazione riportate nel
paragrafo “Se si deve scollegare la
batteria” del capitolo “In emergenza”. I collegamenti meccanici
esterni sono attivi sola-
mente se le porte sono
sbloccate.
Nel caso in cui il guidatore abbia
attivato la chiusura centralizzata
dall’interno e, in seguito ad un
urto l’interruttore inerziale non
abbia potuto attivare la funzione
di sblocco automatico delle serra-
ture per la perdita o il danneggia-
mento della batteria, non sarà
possibile accedere all’abitacolo
dall’esterno.
001-065 Thesis ITA 10-10-2007 11:30 Pagina 59
