BLOQUEO DEL
VOLANTE DE
DIRECCION (para lasversiones/automóviles
equipados al efecto)
Su vehículo puede estar equipado con
un bloqueo pasivo electrónico del vo-
lante de dirección. Esta característica
evita que pueda accionarse la direc-
ción del vehículo sin la llave de encen-
dido. El bloqueo del volante de direc-
ción tiene seis posiciones (uno cada 60
grados). Si el volante de dirección se
mueve a una de esas seis posiciones
con la llave en la posición OFF, el
volante de dirección se bloqueará.
Bloqueo manual del volante
de dirección
Con el motor en marcha, gire el vo-
lante de dirección media vuelta, apa-
gue el motor y retire la llave. Gire el
volante levemente en cualquier direc-
ción hasta que el bloqueo se acople.
Para soltar el bloqueo del
volante de dirección
Gire el encendido y arranque el motor.NOTA:
Si giró el volante a la derecha para
acoplar el bloqueo, debe girarlo
levemente hacia el mismo lado
para desacoplarlo. Si para acoplar
el bloqueo giró el volante a la iz-
quierda, para desacoplarlo deberá
girarlo ligeramente a la izquierda.
SENTRY KEY®
El Sistema inmovilizador Sentry
Key® impide el funcionamiento no
autorizado del vehículo inhabilitando
el motor. El sistema no necesita ar-
marse ni activarse. El funcionamiento
es automático, sin importar si el vehí­
culo está bloqueado o desbloqueado.
El sistema utiliza un llavero con
transmisor de apertura a distancia
(RKE), un nodo de encendido sin
llave (KIN) y un receptor de radiofre-
cuencia para evitar el funcionamiento
no autorizado del vehículo. Por lo
tanto, para poner en marcha y hacer
funcionar el vehículo solamente pue-
den utilizarse llaveros que hayan sido
programados para el vehículo.
Después de colocar el encendido en la
posición ON/RUN, la luz de seguridaddel vehículo se encenderá durante tres
segundos a modo de comprobación de
la bombilla. Si la luz permanece en-
cendida después de la comprobación
de la bombilla, esto indica que existe
un problema en el sistema electrónico.
Además, si la luz comienza a destellar
después de la comprobación de la
bombilla, esto indica que alguien ha
utilizado un llavero no válido para
poner en marcha el motor. En cual-
quiera de los casos, el motor se apa-
gará al cabo de dos segundos.
Si la luz de seguridad del vehículo se
enciende durante el funcionamiento
normal del vehículo (vehículo en mar-
cha durante más de 10 segundos),
indica que existe un fallo en el sistema
electrónico. Si sucede esto, haga efec-
tuar el servicio del vehículo cuanto
antes por un concesionario autori-zado.
15

¡PRECAUCION!
El sistema inmovilizador Sentry
Key® no es compatible con algunos
sistemas de arranque remoto del
mercado de piezas de reemplazo. El
uso de estos sistemas puede ocasio-
nar problemas en el arranque del
vehículo y una disminución de la
protección de seguridad.
Todos los llaveros proporcionados con
su vehículo nuevo han sido programa-
dos para el sistema electrónico delvehículo.
LLAVES DE RECAMBIO
NOTA:
Para poner en marcha y hacer fun-
cionar el vehículo, solamente pue-
den utilizarse llaveros que hayan
sido programados para el sistema
electrónico del vehículo. Una vez
que un llavero ha sido progra-
mado para un vehículo, ya no
puede programarse para ningún
otro vehículo.
¡PRECAUCION!
Siempre que deje el vehículo des-
atendido retire las llaves del vehículo
y bloquee todas las puertas.
En el momento de la compra del ve-
hículo al propietario original se le pro-
porciona un Número de identificación
personal (PIN) de cuatro dígitos.
Mantenga el PIN en un lugar seguro.
Este número lo necesita el concesio-
nario autorizado para obtener llave-
ros de recambio. La copia de llaveros
deberá efectuarse en un concesionarioautorizado.
NOTA:
Cuando realice el servicio del sis-
tema inmovilizador Sentry Key®,
lleve con usted todas las llaves de
encendido del vehículo a un con-
cesionario autorizado.
PROGRAMACION DE
LLAVES POR EL CLIENTE
La programación de llaveros o trans-
misores de RKE puede ser realizada
en un concesionario autorizado. INFORMACION GENERAL
Sentry Key® funciona con una fre-
cuencia portadora de 433,92 MHz. El
sistema inmovilizador Sentry Key®
será utilizado en los países europeos
indicados a continuación, que aplican
la Directiva 1999/5/EC: Austria, Bél­
gica, República Checa, Dinamarca,
Finlandia, Francia, Alemania, Grecia,
Hungría, Irlanda, Italia, Luxem-
burgo, Países Bajos, Noruega, Polo-
nia, Portugal, Rumania, Federación
Rusa, Eslovenia, España, Suecia,
Suiza, Yugoslavia y Reino Unido.
Su funcionamiento está sujeto a las
condiciones siguientes:
 Este dispositivo no debe provocar
interferencias perjudiciales.
 Este dispositivo debe aceptar cual- quier interferencia que pueda reci-
bir, incluyendo aquéllas que pue-
dan provocar un funcionamiento
no deseado.
16

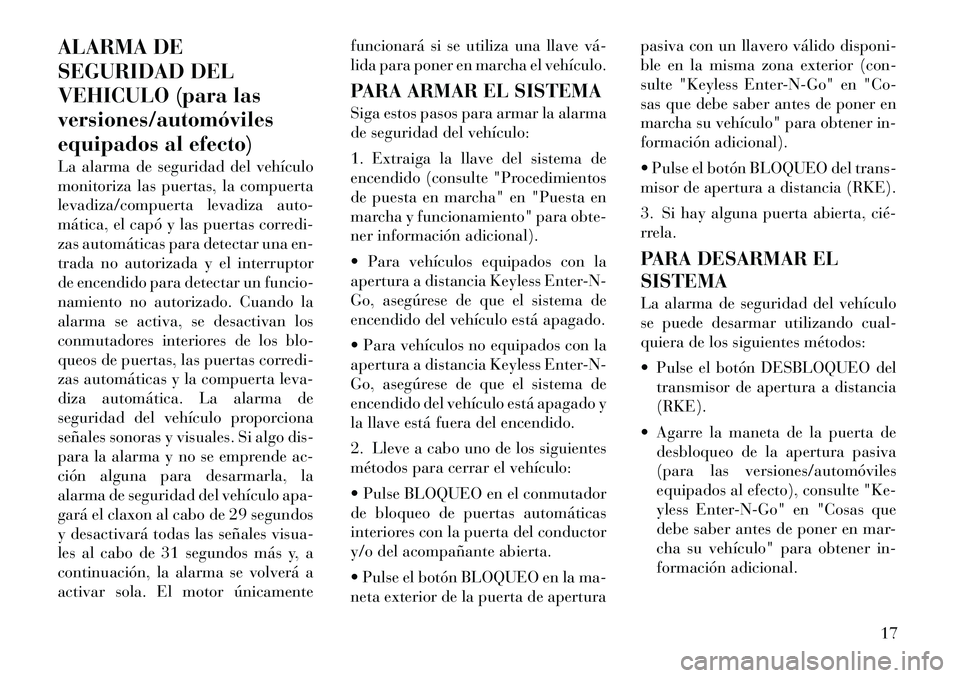

ALARMA DE
SEGURIDAD DEL
VEHICULO (para lasversiones/automóviles
equipados al efecto)
La alarma de seguridad del vehículo
monitoriza las puertas, la compuerta
levadiza/compuerta levadiza auto-
mática, el capó y las puertas corredi-
zas automáticas para detectar una en-
trada no autorizada y el interruptor
de encendido para detectar un funcio-
namiento no autorizado. Cuando la
alarma se activa, se desactivan los
conmutadores interiores de los blo-
queos de puertas, las puertas corredi-
zas automáticas y la compuerta leva-
diza automática. La alarma de
seguridad del vehículo proporciona
señales sonoras y visuales. Si algo dis-
para la alarma y no se emprende ac-
ción alguna para desarmarla, la
alarma de seguridad del vehículo apa-
gará el claxon al cabo de 29 segundos
y desactivará todas las señales visua-
les al cabo de 31 segundos más y, a
continuación, la alarma se volverá a
activar sola. El motor únicamentefuncionará si se utiliza una llave vá­
lida para poner en marcha el vehículo.
PARA ARMAR EL SISTEMA
Siga estos pasos para armar la alarma
de seguridad del vehículo:
1. Extraiga la llave del sistema de
encendido (consulte "Procedimientos
de puesta en marcha" en "Puesta en
marcha y funcionamiento" para obte-
ner información adicional).
 Para vehículos equipados con la
apertura a distancia Keyless Enter-N-
Go, asegúrese de que el sistema de
encendido del vehículo está apagado.
 Para vehículos no equipados con la
apertura a distancia Keyless Enter-N-
Go, asegúrese de que el sistema de
encendido del vehículo está apagado y
la llave está fuera del encendido.
2. Lleve a cabo uno de los siguientes
métodos para cerrar el vehículo:
 Pulse BLOQUEO en el conmutador
de bloqueo de puertas automáticas
interiores con la puerta del conductor
y/o del acompañante abierta.
 Pulse el botón BLOQUEO en la ma-
neta exterior de la puerta de aperturapasiva con un llavero válido disponi-
ble en la misma zona exterior (con-
sulte "Keyless Enter-N-Go" en "Co-
sas que debe saber antes de poner en
marcha su vehículo" para obtener in-
formación adicional).
 Pulse el botón BLOQUEO del trans-
misor de apertura a distancia (RKE).
3. Si hay alguna puerta abierta, cié­
rrela.
PARA DESARMAR EL SISTEMA
La alarma de seguridad del vehículo
se puede desarmar utilizando cual-
quiera de los siguientes métodos:
 Pulse el botón DESBLOQUEO del
transmisor de apertura a distancia (RKE).
 Agarre la maneta de la puerta de desbloqueo de la apertura pasiva
(para las versiones/automóviles
equipados al efecto), consulte "Ke-
yless Enter-N-Go" en "Cosas que
debe saber antes de poner en mar-
cha su vehículo" para obtener in-
formación adicional.
17

 Coloque el sistema de encendidodel vehículo de la posición OFF.
 En vehículos equipados con Ke-yless Enter-N-Go, pulse el botón
de apertura a distancia Keyless
Enter-N-Go (es necesario que
haya al menos un llavero válido
en el vehículo).
 En vehículos no equipados con Keyless Enter-N-Go, introduzca
una llave válida en el interruptor
de encendido y gire la llave a la
posición ON.
NOTA:
 El cilindro de llave de la puerta del conductor y el botón de la
compuerta levadiza en el trans-
misor de RKE no pueden armar
ni desarmar la alarma de segu-
ridad del vehículo.
 La alarma de seguridad del ve- hículo se mantiene armada du-
rante la entrada a la compuerta
levadiza automática. La pulsa-
ción del botón de la compuerta
levadiza no desarmará la
alarma de seguridad del vehí­
culo. Si alguien entra al vehículo a través de la compuerta leva-
diza y abre alguna puerta, so-
nará la alarma.
 Cuando la alarma de seguridad del vehículo está armada, los
conmutadores de bloqueo de
puertas automáticas interiores
no desbloquearán las puertas.
Si bien la alarma de seguridad del
vehículo tiene como finalidad prote-
ger su vehículo, puede darse el caso de
que se creen condiciones en las cuales
el sistema dé una falsa alarma. En
caso de haberse producido una de las
secuencias de armado descritas pre-
viamente, la alarma de seguridad del
vehículo se armará independiente-
mente de que se encuentre en el vehí­
culo o no. Si permanece en el vehículo
y abre una puerta, la alarma sonará.
Si esto ocurre, desarme la alarma de
seguridad del vehículo.
Si la alarma de seguridad del vehículo
está armada y se desconecta la bate-
ría, la alarma de seguridad del vehí­
culo se mantendrá armada al reconec-
tarse la batería; las luces exteriores destellarán y sonará el claxon. Si esto
ocurre, desarme la alarma de seguri-
dad del vehículo.
ENTRADA ILUMINADA
(para las versiones/
automóviles equipados alefecto)
Las luces de cortesía se encienden
cuando utiliza el transmisor de aper-
tura a distancia (RKE) para desblo-
quear las puertas o abrir cualquierpuerta.
Esta característica también activa la
aproximación iluminada en los espe-
jos exteriores (para las versiones/
automóviles equipados al efecto).
Consulte "Espejos" en "Conocimiento
de las características de su vehículo"
para obtener información adicional.
Las luces se atenuarán hasta apagarse
al cabo de unos 30 segundos o lo
harán inmediatamente al girar el in-
terruptor de encendido de la posición
ON/RUN a OFF.
18

NOTA:
 Si el control atenuador se en-cuentra en la posición de luz de
techo encendida (completa-
mente arriba), las luces de la
consola de techo de cortesía de-
lanteras y de cortesía de puertas
no se encenderán.
 El sistema de entrada iluminada no funcionará si el control ate-
nuador se encuentra en la posi-
ción de anulación de luz de te-
cho (completamente abajo).
APERTURA A DISTANCIA
(RKE) (para lasversiones/automóviles
equipados al efecto)
Este sistema le permite bloquear o
desbloquear las puertas y la com-
puerta levadiza, abrir ambas ventani-
llas delanteras, abrir o cerrar la com-
puerta levadiza automática opcional,
la puerta corrediza izquierda automá­
tica y la puerta corrediza derecha au-
tomática desde distancias aproxima-
das de hasta 11 metros empleando un
transmisor de RKE manual. Para ac- tivar el sistema, no es necesario que el
transmisor de RKE apunte al vehí­culo.
NOTA:
Al insertar el transmisor de RKE
con llave integrada dentro del in-
terruptor de encendido se inhabi-
litarán todos los botones en ese
transmisor; no obstante, los boto-
nes del resto de los transmisores
seguirán funcionando. La conduc-
ción a velocidades de 8 km/h y
superiores inhabilita todos los bo-
tones del transmisor de RKE, lo
que afecta a todos los transmisores
de RKE.
USO DEL TRANSMISOR DE
APERTURA A DISTANCIA
Desbloqueo a distancia de
puertas y compuerta levadiza
Pulse y suelte una vez el botón DES-
BLOQUEO del transmisor de RKE
para desbloquear el lado del conduc-
tor solamente o dos veces para desblo-
quear todas las puertas y la com-
puerta levadiza. Esto también
activará el sistema de entrada ilumi-nada.
Bloqueo a distancia de puertas y
compuerta levadiza
Pulse y suelte el botón de bloqueo del
transmisor de RKE para bloquear las
puertas y la compuerta levadiza.
Transmisor de apertura a distancia
(RKE) con llave integrada
19

Desbloqueo de llave a distancia
con la primera pulsación
Esta característica permite progra-
mar el sistema para desbloquear el
lado del conductor o todas las puertas,
al pulsar una vez el botón DESBLO-
QUEO del transmisor de RKE.
 En vehículos equipados con unCentro de información electrónica
del vehículo (EVIC), consulte
"Centro de información electrónica
del vehículo (EVIC)/Ajustes perso-
nales (Características programa-
bles por el cliente)" en "Conoci-
miento de su panel de
instrumentos" para obtener más in-formación.
 En vehículos que no están equipa- dos con EVIC, la característica de
desbloqueo a distancia puede habi-
litarse o inhabilitarse efectuando
los pasos siguientes:
1. Realice esta operación mientras se
encuentra de pie fuera del vehículo.
2. Pulse el botón BLOQUEO de un
transmisor de RKE programado y
manténgalo pulsado durante un mí­
nimo de 4 segundos, pero no más de 10. A continuación, pulse y mantenga
pulsado el botón DESBLOQUEO
mientras sigue manteniendo pulsado
el botón BLOQUEO.
3. Suelte ambos botones al mismo tiempo.
4. Pruebe la característica desde
fuera del vehículo, pulsando los boto-
nes BLOQUEO/DESBLOQUEO del
transmisor de RKE con el interruptor
de encendido en la posición OFF y el
llavero fuera del encendido.
5. Si desea devolver esta caracterís­
tica al ajuste anterior, repita estos pa-sos.
NOTA:
Si se pulsa el botón BLOQUEO del
transmisor de RKE desde el inte-
rior del vehículo, se activará la
alarma de seguridad del vehículo.
Si se abre una puerta estando ac-
tivada la alarma de seguridad del
vehículo, sonará la alarma. Pulse
el botón DESBLOQUEO para des-
activar la alarma de seguridad delvehículo.
Apertura/cierre automático de
compuerta levadiza automática
(para las versiones/automóviles
equipados al efecto)
Pulse el botón de la COMPUERTA
LEVADIZA del transmisor de RKE
dos veces antes de que transcurran
cinco segundos para abrir o cerrar la
compuerta levadiza automática. La
compuerta levadiza emitirá un pitido
durante tres segundos y, a continua-
ción, se abrirá o cerrará. Si el botón se
pulsa mientras la compuerta levadiza
se está cerrando automáticamente,
ésta cambiará el recorrido a la posi-
ción completamente abierta.
La compuerta levadiza automática
también puede abrirse y cerrarse pre-
sionando el botón de la COMPUERTA
LEVADIZA situado en la consola detecho.
Para las versiones/automóviles equi-
pados con un conmutador interior
trasero en el pilar trasero izquierdo,
una pulsación de este conmutador ce-
rrará solamente la compuerta leva-
diza. La compuerta levadiza no puede
abrirse mediante este conmutador.
20

Si el vehículo está bloqueado y la
alarma de seguridad del vehículo está
armada, al abrir la compuerta leva-
diza automática con el transmisor de
RKE no se desbloquea el vehículo ni
se desarma la alarma de seguridad delvehículo.
Apertura/cierre automático de
puerta corrediza automática
izquierda (para las versiones/
automóviles equipados al efecto)
Pulse el botón de puerta corrediza
automática IZQUIERDA del transmi-
sor de RKE dos veces antes de que
transcurran cinco segundos para abrir
o cerrar la puerta corrediza automá­
tica izquierda. Si se pulsa el botón del
transmisor de RKE mientras la puerta
se está cerrando automáticamente,
ésta cambiará el recorrido a la posi-
ción completamente abierta.
Si el vehículo está bloqueado y la
alarma de seguridad del vehículo está
armada, al pulsar dos veces el botón
de puerta corrediza automática IZ-
QUIERDA se desbloquea la puerta
corrediza automática y se desarma la
alarma de seguridad del vehículo.Apertura/cierre automático de
puerta corrediza automática
derecha (para las versiones/
automóviles equipados al efecto)
Pulse el botón de puerta corrediza
automática DERECHA del transmi-
sor de RKE dos veces antes de que
transcurran cinco segundos para abrir
o cerrar la puerta corrediza automá­
tica derecha. Si se pulsa el botón del
transmisor de RKE mientras la puerta
se está cerrando automáticamente,
ésta cambiará el recorrido a la posi-
ción completamente abierta.
Si el vehículo está bloqueado y la
alarma de seguridad del vehículo está
armada, al pulsar dos veces el botón
de puerta corrediza automática DE-
RECHA se desbloquea la puerta co-
rrediza automática y se desarma la
alarma de seguridad del vehículo.
Apagado de intermitentes con
bloqueo a distancia (para las
versiones/automóviles equipados
al efecto)
Esta característica provoca que deste-
llen las luces intermitentes cuando las
puertas son bloqueadas o desbloque-
adas con el transmisor de RKE. Estacaracterística puede activarse o des-
activarse. Para cambiar el ajuste ac-
tual, proceda de la siguiente forma:
 En vehículos equipados con EVIC,
consulte "Centro de información
electrónica del vehículo (EVIC)/
Ajustes personales (Características
programables por el cliente)" en
"Conocimiento de su panel de ins-
trumentos" para obtener más infor-mación.
 En vehículos que no están equipa- dos con EVIC, efectúe los pasos si-guientes:
1. Realice esta operación mientras se
encuentra de pie fuera del vehículo.
2. Pulse el botón DESBLOQUEO de
un transmisor de RKE programado y
manténgalo pulsado durante un mí­
nimo de 4 segundos, pero no más de
10. A continuación, pulse y mantenga
pulsado el botón BLOQUEO mientras
sigue manteniendo pulsado el botónDESBLOQUEO.
3. Suelte ambos botones al mismo tiempo.
21

4. Pruebe la característica desde
fuera del vehículo, pulsando los boto-
nes BLOQUEO/DESBLOQUEO del
transmisor de RKE con el interruptor
de encendido en la posición OFF y el
llavero fuera del encendido.
5. Si desea devolver esta caracterís­
tica al ajuste anterior, repita estos pa-sos.
NOTA:
Si se pulsa el botón BLOQUEO del
transmisor de RKE desde el inte-
rior del vehículo se activará la
alarma de seguridad del vehículo.
Si se abre una puerta estando ac-
tivada la alarma de seguridad del
vehículo, sonará la alarma. Pulse
el botón DESBLOQUEO para des-
activar la alarma de seguridad delvehículo.
PROGRAMACION DE TRANSMISORESADICIONALES
Consulte Sentry Key®, "Programa-
ción de llaves por el cliente".
Si no dispone de un transmisor de
RKE programado, póngase en con-tacto con su concesionario autorizado
para obtener información detallada.
SUSTITUCION DE PILAS
DEL TRANSMISOR
La pila de recambio recomendada es
la CR2032.
NOTA:
 Material de perclorato – es posi-
ble que requiera una manipula-
ción especial. Las baterías po-
drían contener materiales
peligrosos. Deséchelas de forma
responsable conforme a las leyes
locales y de manera respetuosa
con el medio ambiente.
 No toque los terminales de las pilas que se encuentran en la
parte posterior del alojamiento
ni la tarjeta de circuitos impre-sos.
1. Extraiga la llave de emergencia
deslizando hacia un lado con el pulgar
el pestillo mecánico situado en la
parte superior del transmisor de RKE
y, a continuación, extraiga la llave con
la otra mano. 2. Inserte la punta de la llave de
emergencia o un destornillador de
hoja plana N° 2 en la ranura y abra
suavemente haciendo palanca en las
dos mitades del transmisor de RKE.
Tenga cuidado de no dañar la junta
durante el desmontaje.
Extracción de la llave de emergenciaInserción de la llave de emergencia
en la ranura
22

3. Retire y reemplace la pila. Cuando
reemplace la pila, haga coincidir el
signo + de la pila con el signo + en la
pinza de conexión de la pila, en la
cubierta posterior. Evite tocar las pi-
las nuevas con los dedos. La grasa
natural de la piel puede deteriorar las
pilas. Si toca una pila, límpiela con
alcohol de limpieza.
4. Para ensamblar la caja del trans-
misor de RKE, encaje a presión ambas
mitades de la misma.
INFORMACION GENERAL
Los transmisores y receptores de RKE
funcionan con una frecuencia porta-
dora de 433,92 MHz. Su funciona-
miento está sujeto a las condicionessiguientes: Este dispositivo no debe provocar
interferencias perjudiciales.
 Este dispositivo debe aceptar cual- quier interferencia que pueda reci-
bir, incluyendo aquéllas que pue-
dan provocar un funcionamiento
no deseado.
En caso de que su transmisor de RKE
no funcionase desde una distancia
normal, compruebe estas dos condi-ciones.
1. Una pila agotada en el transmisor
de RKE. La vida útil estimada de la
pilas es de un mínimo de tres años.
2. Cercanía a un radiotransmisor,
como la torre de una estación de ra-
dio, el transmisor de un aeropuerto y
algunas radios CB o móviles.
BLOQUEO DE PUERTAS
CERRADURAS DE
PUERTAS MANUALES
Bloquee las puertas delanteras empu-
jando hacia abajo las perillas de blo-
queo situadas en el panel tapizado de
cada puerta. Si la perilla de bloqueo se encuentra
abajo al cerrar alguna puerta delan-
tera, ésta se bloqueará. Antes de ce-
rrar la puerta asegúrese de que las
llaves no se encuentran dentro del ve-hículo.
Si la perilla de bloqueo se encuentra
hacia atrás al cerrar alguna puerta
corrediza lateral, ésta se bloqueará.
Antes de cerrar la puerta asegúrese de
que las llaves no se encuentran dentro
del vehículo.Separación del transmisor de RKE
Bloqueo de puerta manual
23

¡ADVERTENCIA!
 Como medida de seguridad perso-nal y de seguridad en caso de ac-
cidente, bloquee las puertas del
vehículo tanto durante la conduc-
ción como cuando aparque y deje
el vehículo.
 Cuando abandone el vehículo, re-
tire siempre el llavero del encen-
dido y bloquéelo.
 Nunca deje niños sin custodia
dentro de un vehículo o con acceso
a un vehículo desbloqueado.
(Continuación)
¡ADVERTENCIA! (Continuación)
 Dejar a niños solos en un vehículo
es peligroso por varias razones.
Un niño u otras personas podrían
sufrir lesiones de gravedad o mor-
tales. Se debe advertir a los niños
de que no toquen el freno de esta-
cionamiento, el pedal de freno o la
palanca de cambios.
 No deje el llavero en el vehículo o
cerca del mismo ni deje el sistema
Keyless Enter-N-Go en modo
ACC u ON/RUN. Un niño podría
hacer funcionar los elevalunas
eléctricos, otros controles o mover
el vehículo.
BLOQUEO DE PUERTAS
AUTOMATICAS (para lasversiones/automóviles
equipados al efecto)
En el panel tapizado de cada puerta
delantera hay un conmutador de blo-
queo de puertas automáticas. Utilice
este conmutador para bloquear o des-
bloquear las puertas. Si pulsa el conmutador de bloqueo de
puertas automáticas con el llavero en
el encendido y hay alguna puerta de-
lantera abierta, los bloqueos automá­
ticos no funcionarán. Esto impedirá
que las llaves queden encerradas en el
vehículo inadvertidamente. Si se re-
tira el llavero o se cierra la puerta, las
cerraduras podrán accionarse nueva-
mente. Si el llavero está en el interrup-
tor de encendido y se abre una puerta,
sonará un timbre a modo de recorda-
torio de que debe retirar el llavero.
Bloqueo de puertas corredizas
Conmutadores de bloqueo de la
puerta automática del conductor
24
