aktive haube Lancia Voyager 2013 Betriebsanleitung (in German)

 ADAPTIVE GURTFREIGABE . . . . . . . . . . . . . . .45
 GURTSTRAFFER . . . . . . . . . . . . . . . . . . . . . . . .45
 ZUSÄTZLICHE AKTIVE KOPFSTÜTZEN(AHR) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
 AKTIVER MOTORHAUBEN- PASSANTENSCHUTZ . . . . . . . . . . . . . . . . . . . . .47
 VERBESSERTES GURTWARNSYSTEM (BeltAlert®) . . . . . . . . . . . . . . . . . . . . . . . . . . . .50
 SICHERHEITSGURT WÄHREND DER SCHWANGERSCHAFT . . . . . . . . . . . . . . . . . . . .51
 ZUSÄTZLICHES RÜCKHALTESYSTEM (SRS) – AIRBAGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51
 AIRBAG-SYSTEMKOMPONENTEN . . . . . . . . . .52
 FUNKTIONEN DES ERWEITERTEN FRONT- AIRBAGS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52
 Airbag-Sensoren und Steuergeräte . . . . . . . . . . .55
 KINDER­RÜCKHALTESYSTEME . . . . . . . . . . .62
 EINFAHRREGELN . . . . . . . . . . . . . . . . . . . . . . . . .73
 Zusätzliche Anforderungen bei Dieselmotoren . .74
 SICHERHEITSTIPPS . . . . . . . . . . . . . . . . . . . . . .74
 Beförderung von Passagieren . . . . . . . . . . . . . . .74
 Abgas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .75
 Regelmäßige Sicherheitskontrollen imFahrzeuginnenraum . . . . . . . . . . . . . . . . . . . . .75
 Regelmäßige Sicherheitskontrollen außen am Fahrzeug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .77
11

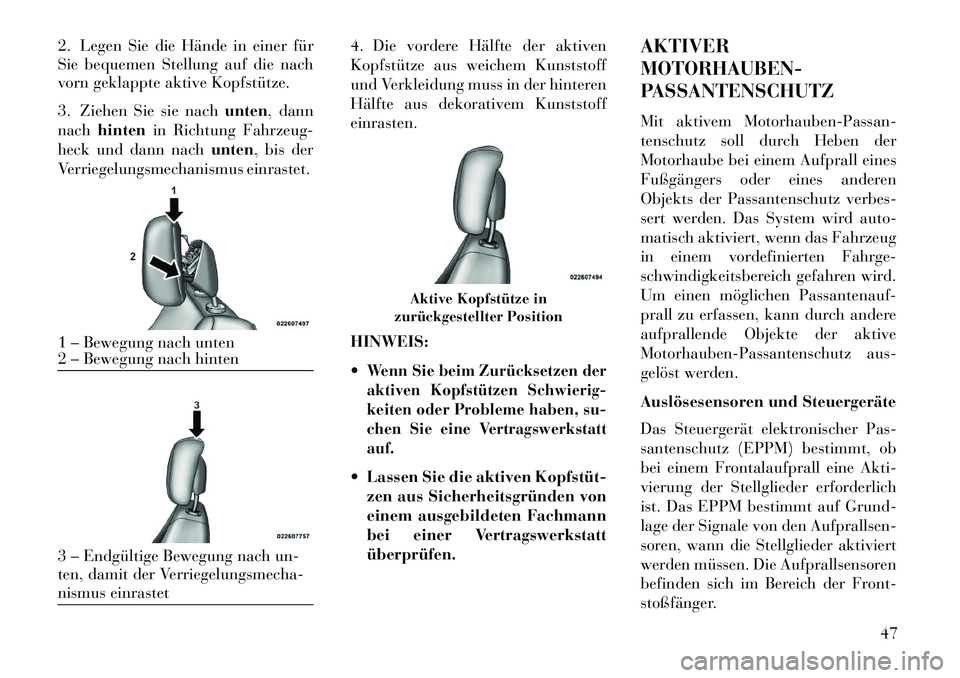

2. Legen Sie die Hände in einer für
Sie bequemen Stellung auf die nach
vorn geklappte aktive Kopfstütze.
3. Ziehen Sie sie nachunten, dann
nach hinten in Richtung Fahrzeug-
heck und dann nach unten, bis der
Verriegelungsmechanismus einrastet. 4. Die vordere Hälfte der aktiven
Kopfstütze aus weichem Kunststoff
und Verkleidung muss in der hinteren
Hälfte aus dekorativem Kunststoff
einrasten.
HINWEIS:

Wenn Sie beim Zurücksetzen der
aktiven Kopfstützen Schwierig-
keiten oder Probleme haben, su-
chen Sie eine Vertragswerkstatt
auf. Lassen Sie die aktiven Kopfstüt­
zen aus Sicherheitsgründen von
einem ausgebildeten Fachmann
bei einer Vertragswerkstatt
überprüfen. AKTIVER
MOTORHAUBEN-
PASSANTENSCHUTZ
Mit aktivem Motorhauben-Passan-
tenschutz soll durch Heben der
Motorhaube bei einem Aufprall eines
Fußgängers oder eines anderen
Objekts der Passantenschutz verbes-
sert werden. Das System wird auto-
matisch aktiviert, wenn das Fahrzeug
in einem vordefinierten Fahrge-
schwindigkeitsbereich gefahren wird.
Um einen möglichen Passantenauf-
prall zu erfassen, kann durch andere
aufprallende Objekte der aktive
Motorhauben-Passantenschutz aus-
gelöst werden.
Auslösesensoren und Steuergeräte
Das Steuergerät elektronischer Pas-
santenschutz (EPPM) bestimmt, ob
bei einem Frontalaufprall eine Akti-
vierung der Stellglieder erforderlich
ist. Das EPPM bestimmt auf Grund-
lage der Signale von den Aufprallsen-
soren, wann die Stellglieder aktiviert
werden müssen. Die Aufprallsensoren
befinden sich im Bereich der Front-
stoßfänger.
1 – Bewegung nach unten
2 – Bewegung nach hinten3 – Endgültige Bewegung nach un-
ten, damit der Verriegelungsmecha-
nismus einrastet
Aktive Kopfstütze in
zurückgestellter Position
47

Das EPPM überprüft außerdem bei je-
dem Einschalten der Zündung (Stel-
lung START oder ON/RUN) die Funk-
tionsbereitschaft der Elektronikbauteile
des aktiven Motorhauben-Passanten-
schutzes. Wenn sich der Schlüssel in
Stellung LOCK bzw. ACC befindet oder
nicht im Zündschloss eingesteckt ist, ist
der aktive Motorhauben-Passanten-
schutz nicht eingeschaltet und die
Motorhaube wird nicht angehoben.Das EPPM verfügt über eine Reserve-
spannungsversorgung, die sicher-
stellt, dass die Stellglieder auch dann
aktiviert werden, wenn die Batterie
schwach ist oder der Batteriean-
schluss getrennt wurde.
Wartung des aktiven
Motorhauben-PassantenschutzesWenn das EPPM den aktiven Motor-
hauben-Passantenschutz auslöst oder
eine Funktionsstörung in einem Teil
des Systems entdeckt, schaltet es die
Airbag-Warnleuchte ein, und es wird
die Meldung „SERVICE ACTIVE
HOOD“ (Aktiven Motorhauben-Pas-
santenschutz warten) im Infodisplay(bei Versionen/Märkten, wo verfüg­
bar) angezeigt. Ein einfaches akusti-
sches Warnsignal ertönt, wenn die
Airbag-Warnleuchte nach dem ersten
Anlassen des Motors erneut aufleuch-
tet. Das Steuergerät führt außerdem
eine Diagnose durch und meldet durch
die Airbag-Warnleuchte, wenn eine
Funktionsstörung festgestellt wurde,
die den aktiven Motorhauben-Pas-
santenschutz beeinträchtigen könnte.
Bei der Diagnose wird darüber hinaus
auch die Art der Funktionsstörung
ermittelt. Wenn die Airbag-Warn-
leuchte aufleuchtet oder die Meldung
„SERVICE ACTIVE HOOD“ (Aktiven
Motorhauben-Passantenschutz war-
ten) im Infodisplay erscheint, setzen
Sie sich mit Ihrem Vertragshändler in
Verbindung.
Falls der aktive Motorhauben-Passan-
tenschutz aktiviert wird, muss das
Fahrzeug von einem Vertragshändler
gewartet werden. Es müssen die Motor-
haubenscharniere gewartet und die
Stellgliedeinheiten ausgetauscht wer-
den, um die Funktionstüchtigkeit des
Systems wiederherzustellen.
Nach einem Auslösen des aktiven
Motorhauben-Passantenschutzes kann
die ursprüngliche Motorhaubenposi-
tion vorübergehend wiederhergestellt
werden. Dazu müssen Sie die Haube an
der hinteren Kante über den Motor-
haubenscharnieren nach unten drü­
cken, um den internen Druck der ein-
zelnen Stellglieder zu entlasten. Die
vorübergehende Position der Motor-
haube soll die Sicht durch die Wind-
schutzscheibe über der Motorhaube
verbessern, bis das Fahrzeug gewartet
werden kann. Bei der vorübergehenden
Position der Motorhaube steht die
Motorhaube ungefähr 5 mm über der
Kotflügeloberfläche.
Vorübergehende Position der
Motorhaube
48

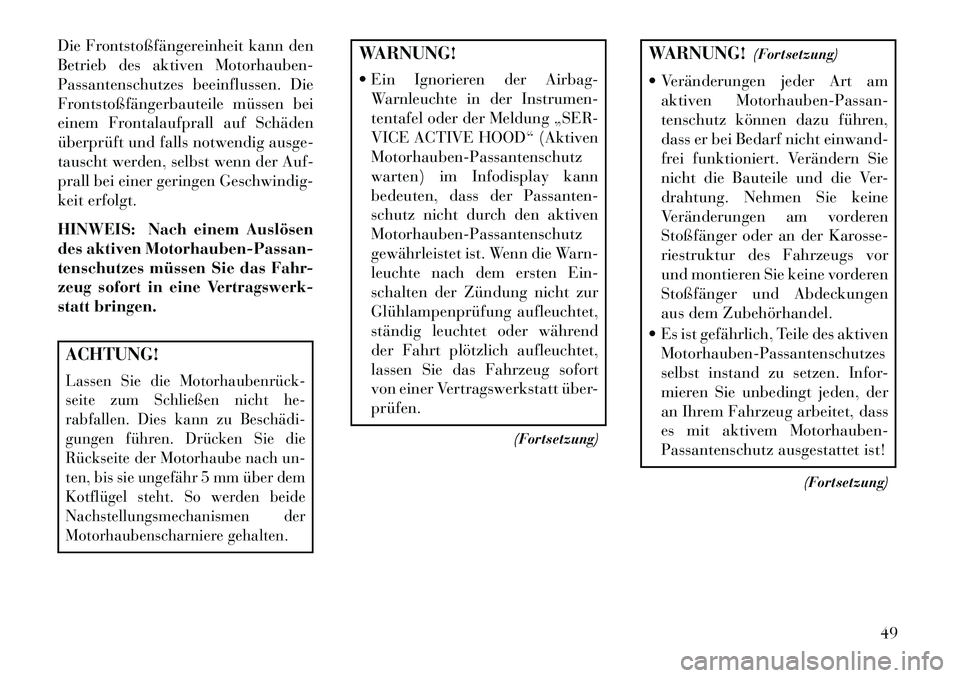

Die Frontstoßfängereinheit kann den
Betrieb des aktiven Motorhauben-
Passantenschutzes beeinflussen. Die
Frontstoßfängerbauteile müssen bei
einem Frontalaufprall auf Schäden
überprüft und falls notwendig ausge-
tauscht werden, selbst wenn der Auf-
prall bei einer geringen Geschwindig-
keit erfolgt.
HINWEIS: Nach einem Auslösen
des aktiven Motorhauben-Passan-
tenschutzes müssen Sie das Fahr-
zeug sofort in eine Vertragswerk-
statt bringen.ACHTUNG!Lassen Sie die Motorhaubenrück­
seite zum Schließen nicht he-
rabfallen. Dies kann zu Beschädi­
gungen führen. Drücken Sie die
Rückseite der Motorhaube nach un-
ten, bis sie ungefähr 5 mm über dem
Kotflügel steht. So werden beide
Nachstellungsmechanismen der
Motorhaubenscharniere gehalten.
WARNUNG!
 Ein Ignorieren der Airbag-Warnleuchte in der Instrumen-
tentafel oder der Meldung „SER-
VICE ACTIVE HOOD“ (Aktiven
Motorhauben-Passantenschutz
warten) im Infodisplay kann
bedeuten, dass der Passanten-
schutz nicht durch den aktiven
Motorhauben-Passantenschutz
gewährleistet ist. Wenn die Warn-
leuchte nach dem ersten Ein-
schalten der Zündung nicht zur
Glühlampenprüfung aufleuchtet,
ständig leuchtet oder während
der Fahrt plötzlich aufleuchtet,
lassen Sie das Fahrzeug sofort
von einer Vertragswerkstatt über-
prüfen.
(Fortsetzung)
WARNUNG!(Fortsetzung)
 Veränderungen jeder Art am aktiven Motorhauben-Passan-
tenschutz können dazu führen,
dass er bei Bedarf nicht einwand-
frei funktioniert. Verändern Sie
nicht die Bauteile und die Ver-
drahtung. Nehmen Sie keine
Veränderungen am vorderen
Stoßfänger oder an der Karosse-
riestruktur des Fahrzeugs vor
und montieren Sie keine vorderen
Stoßfänger und Abdeckungen
aus dem Zubehörhandel.
 Es ist gefährlich, Teile des aktiven Motorhauben-Passantenschutzes
selbst instand zu setzen. Infor-
mieren Sie unbedingt jeden, der
an Ihrem Fahrzeug arbeitet, dass
es mit aktivem Motorhauben-
Passantenschutz ausgestattet ist!
(Fortsetzung)
49

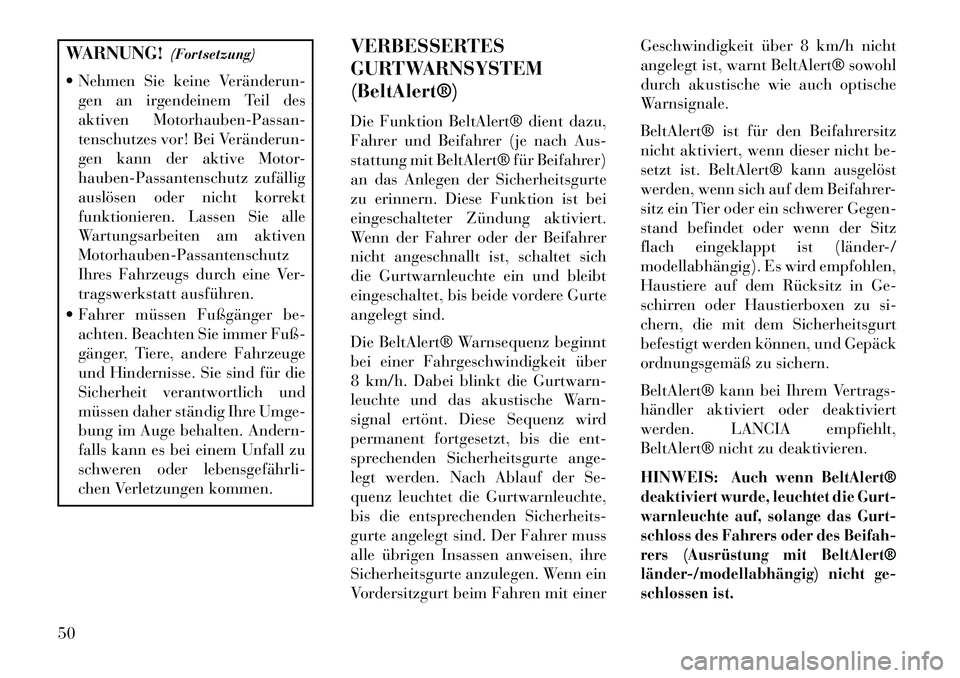

WARNUNG!(Fortsetzung)
 Nehmen Sie keine Veränderun­ gen an irgendeinem Teil des
aktiven Motorhauben-Passan-
tenschutzes vor! Bei Veränderun­
gen kann der aktive Motor-
hauben-Passantenschutz zufällig
auslösen oder nicht korrekt
funktionieren. Lassen Sie alle
Wartungsarbeiten am aktiven
Motorhauben-Passantenschutz
Ihres Fahrzeugs durch eine Ver-
tragswerkstatt ausführen.
 Fahrer müssen Fußgänger be- achten. Beachten Sie immer Fuß-
gänger, Tiere, andere Fahrzeuge
und Hindernisse. Sie sind für die
Sicherheit verantwortlich und
müssen daher ständig Ihre Umge-
bung im Auge behalten. Andern-
falls kann es bei einem Unfall zu
schweren oder lebensgefährli­
chen Verletzungen kommen. VERBESSERTES
GURTWARNSYSTEM
(BeltAlert®)
Die Funktion BeltAlert® dient dazu,
Fahrer und Beifahrer (je nach Aus-
stattung mit BeltAlert® für Beifahrer)
an das Anlegen der Sicherheitsgurte
zu erinnern. Diese Funktion ist bei
eingeschalteter Zündung aktiviert.
Wenn der Fahrer oder der Beifahrer
nicht angeschnallt ist, schaltet sich
die Gurtwarnleuchte ein und bleibt
eingeschaltet, bis beide vordere Gurte
angelegt sind.
Die BeltAlert® Warnsequenz beginnt
bei einer Fahrgeschwindigkeit über
8 km/h. Dabei blinkt die Gurtwarn-
leuchte und das akustische Warn-
signal ertönt. Diese Sequenz wird
permanent fortgesetzt, bis die ent-
sprechenden Sicherheitsgurte ange-
legt werden. Nach Ablauf der Se-
quenz leuchtet die Gurtwarnleuchte,
bis die entsprechenden Sicherheits-
gurte angelegt sind. Der Fahrer muss
alle übrigen Insassen anweisen, ihre
Sicherheitsgurte anzulegen. Wenn ein
Vordersitzgurt beim Fahren mit einer Geschwindigkeit über 8 km/h nicht
angelegt ist, warnt BeltAlert® sowohl
durch akustische wie auch optische
Warnsignale.
BeltAlert® ist für den Beifahrersitz
nicht aktiviert, wenn dieser nicht be-
setzt ist. BeltAlert® kann ausgelöst
werden, wenn sich auf dem Beifahrer-
sitz ein Tier oder ein schwerer Gegen-
stand befindet oder wenn der Sitz
flach eingeklappt ist (länder-/
modellabhängig). Es wird empfohlen,
Haustiere auf dem Rücksitz in Ge-
schirren oder Haustierboxen zu si-
chern, die mit dem Sicherheitsgurt
befestigt werden können, und Gepäck
ordnungsgemäß zu sichern.
BeltAlert® kann bei Ihrem Vertrags-
händler aktiviert oder deaktiviert
werden. LANCIA empfiehlt,
BeltAlert® nicht zu deaktivieren.
HINWEIS:
Auch wenn BeltAlert®
deaktiviert wurde, leuchtet die Gurt-
warnleuchte auf, solange das Gurt-
schloss des Fahrers oder des Beifah-
rers (Ausrüstung mit BeltAlert®
länder­/modellabhängig) nicht ge-
schlossen ist.
50
