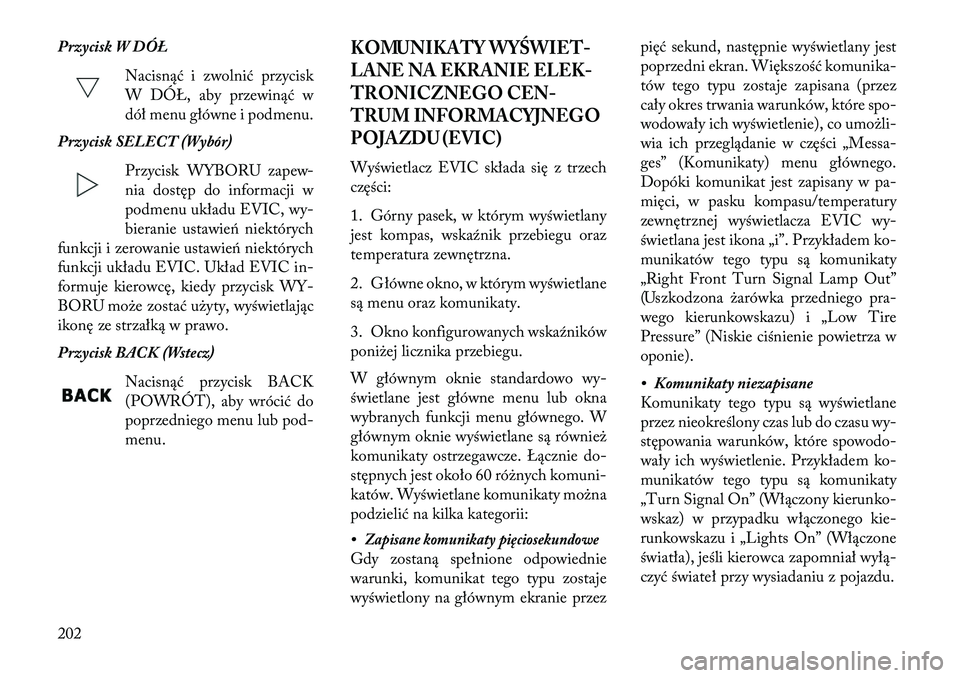

Przycisk W DÓŁNacisnąć i zwolnić przycisk
W DÓŁ, aby przewinąć w
dół menu główne i podmenu.
Przycisk SELECT (Wybór)
Przycisk WYBORU zapew-
nia dostęp do informacji w
podmenu układu EVIC, wy-
bieranie ustawie\b niektórych
funkcji i zerowanie ustawie\b niektórych
funkcji układu EVIC. Układ EVIC in-
formuje kierowcę, kiedy przycisk WY-
BORU może zostać użyty, wyświetlając
ikonę ze strzałką w prawo.
Przycisk BACK (Wstecz)
Nacisnąć przycisk BACK
(POWRÓT), aby wrócić do
poprzedniego menu lub pod-
menu.
KOMUNIKATY WYŚWI ET-
LANE NA EKRANIE ELEK-
TRONICZNEGO CEN-
TRUM INFORMACYJNEGO
POJAZDU (EVIC)Wyświetlacz EVIC składa się z trzech
części:
1. Górny pasek, w którym wyświetlany
jest kompas, wskaźnik przebiegu oraz
temperatura zewnętrzna.
2. Główne okno, w którym wyświetlane
są menu oraz komunikaty.
3. Okno konfigurowanych wskaźników
poniżej licznika przebiegu.
W głównym oknie standardowo wy-
świetlane jest główne menu lub okna
wybranych funkcji menu głównego. W
głównym oknie wyświetlane są również
komunikaty ostrzegawcze. Łącznie do-
stępnych jest około 60 różnych komuni-
katów. Wyświetlane komunikaty można
podzielić na kilka kategorii:
•Zapisane komunikaty pięciosekundoweGdy zostaną spełnione odpowiednie
warunki, komunikat tego typu zostaje
wyświetlony na głównym ekranie przez pięć sekund, następnie wyświetlany jest
poprzedni ekran. Większość komunika-
tów tego typu zostaje zapisana (przez
cały okres trwania warunków, które spo-
wodowały ich wyświetlenie), co umożli-
wia ich przeglądanie w części „Messa-
ges” (Komunikaty) menu głównego.
Dopóki komunikat jest zapisany w pa-
mięci, w pasku kompasu/temperatury
zewnętrznej wyświetlacza EVIC wy-
świetlana jest ikona „i”. Przykładem ko-
munikatów tego typu są komunikaty
„Right Front Turn Signal Lamp Out”
(Uszkodzona żarówka przedniego pra-
wego kierunkowskazu) i „Low Tire
Pressure” (Niskie ciśnienie powietrza w
oponie).
• Komunikaty niezapisane
Komunikaty tego typu są wyświetlane
przez nieokreślony czas lub do czasu wy-
stępowania warunków, które spowodo-
wały ich wyświetlenie. Przykładem ko-
munikatów tego typu są komunikaty
„Turn Signal On” (Włączony kierunko-
wskaz) w przypadku włączonego kie-
runkowskazu i „Lights On” (Włączone
światła), jeśli kierowca zapomniał wyłą-
czyć świateł przy wysiadaniu z pojazdu.
202

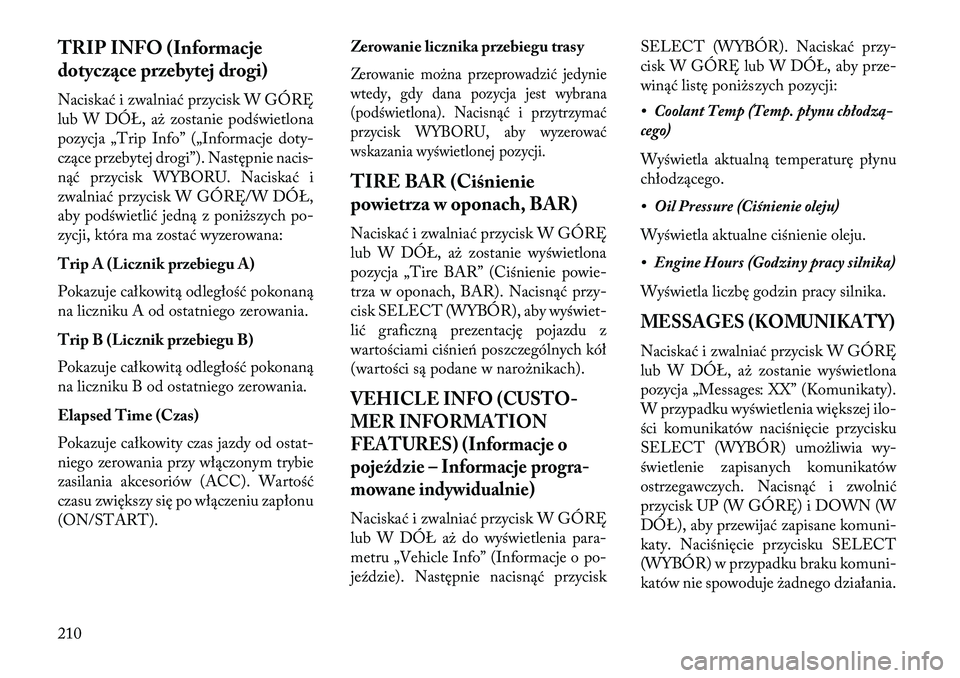

TRIP INFO (Informacje
dotyczące przebytej drogi)
Naciskać i zwalniać przycisk W GÓRĘ
lub W DÓŁ, aż zostanie podświetlona
pozycja „Trip Info” („Informacje doty-
czące przebytej drogi”). Następnie nacis-
nąć przycisk WYBORU. Naciskać i
zwalniać przycisk W GÓRĘ/W DÓŁ,
aby podświetlić jedną z poniższych po-
zycji, która ma zostać wyzerowana:
Trip A (Licznik przebiegu A)
Pokazuje całkowitą odległość pokonaną
na liczniku A od ostatniego zerowania.
Trip B (Licznik przebiegu B)
Pokazuje całkowitą odległość pokonaną
na liczniku B od ostatniego zerowania.
Elapsed Time (Czas)
Pokazuje całkowity czas jazdy od ostat-
niego zerowania przy włączonym trybie
zasilania akcesoriów (ACC). Wartość
czasu zwiększy się po włączeniu zapłonu
(ON/START).Zerowanie licznika przebiegu trasy
Zerowanie można przeprowadzić jedynie
wtedy, gdy dana pozycja jest wybrana
(podświetlona). Nacisnąć i przytrzymać
przycisk WYBORU, aby wyzerować
wskazania wyświetlonej pozycji.TIRE BAR (Ciśnienie
powietrza w oponach, BAR)
Naciskać i zwalniać przycisk W GÓRĘ
lub W DÓŁ, aż zostanie wyświetlona
pozycja „Tire BAR” (Ciśnienie powie-
trza w oponach, BAR). Nacisnąć przy-
cisk SELECT (WYBÓR), aby wyświet-
lić graficzną prezentację pojazdu z
wartościami ciśnie\b poszczególnych kół
(wartości są podane w narożnikach).VEHICLE INFO (CUS
TO-
MER INFORMATION
FEATURES) (Informacje o
pojeździe – Informacje prog ra-
mowane indywidualnie)Naciskać i zwalniać przycisk W GÓRĘ
lub W DÓŁ aż do wyświetlenia para-
metru „Vehicle Info” (Informacje o po-
jeździe). Następnie nacisnąć przycisk SELECT (WYBÓR). Naciskać przy-
cisk W GÓRĘ lub W DÓŁ, aby prze-
winąć listę poniższych pozycji:
• Coolant Temp (Temp. płynu chłodzą-
cego)
Wyświetla aktualną temperaturę płynu
chłodzącego.
• Oil Pressure (Ci\bnienie oleju)
Wyświetla aktualne ciśnienie oleju.
• Engine Hours (Godziny pracy silnika)
Wyświetla liczbę godzin pracy silnika.
MESSAGES (KOMUNIKATY)Naciskać i zwalniać przycisk W GÓRĘ
lub W DÓŁ, aż zostanie wyświetlona
pozycja „Messages: XX” (Komunikaty).
W przypadku wyświetlenia większej ilo-
ści komunikatów naciśnięcie przycisku
SELECT (WYBÓR) umożliwia wy-
świetlenie zapisanych komunikatów
ostrzegawczych. Nacisnąć i zwolnić
przycisk UP (W GÓRĘ) i DOWN (W
DÓŁ), aby przewijać zapisane komuni-
katy. Naciśnięcie przycisku SELECT
(WYBÓR) w przypadku braku komuni-
katów nie spowoduje żadnego działania.
210

automatycznie zaktualizowany i komu-
nikat „Tire Pressure Monitoring Tell-
tale Light” (Lampka układu monitoru-
jącego ciśnienie w oponach) zgaśnie po
otrzymaniu zaktualizowanych informa-
cji o ciśnieniach w oponach. Aby układ
odebrał zaktualizowane informacje o
ciśnieniach, pojazd musi jechać maksy-
malnie przez 20 minut z prędkością
wyższą niż 24 km/h.Na przykład zalecane ciśnienie napompo-
wania zimnej opony (pojazd zaparkowany
od co najmniej trzech godzin) podane na
etykiecie wynosi 2,4 bara. Jeśli tempera-
tura otoczenia wynosi 20°C, a zmierzone
ciśnienie powietrza w oponie wynosi 2,1
bara, spadek temperatury do

•Z miany temperatury otoczenia zwią
zane ze zmianami pór roku będą wpły-
wały na c iśnienie w oponach, a układ
TPMS będzie monitorował bieżące,
rzeczywiste ciśnienie w oponach.UKŁAD PODSTAWOWYUkład TPMS wykorzystuje technologię
bezprzewodową do utrzymywania łączno-
ści z czujnikami elektronicznymi znajdu-
jącymi się w obręczach kół, które monito-
rują ciśnienie w oponach. Czujniki,
zamontowane w każdym kole jako ele-
ment zaworu, przesyłają odczyty ciśnienia
w oponach do modułu odbiornika.INFORMACJA: Bardzo ważne jest,
aby regularnie kontrolować i utrzymy-
wa ć odpowiednie ciśnienie w oponach
wszystkich kół.
Podstawowy układ TPMS składa się z
następujących podzespołów:
• Moduł odbiornika
• Cztery czujniki monitorowania ciśnienia w oponach
• lampka układu monitorującego ciśnienie w oponach. Ostrzeżenia o niskim ciśnieniu
generowane przez układ TPMS
Jeżeli przynajmniej w jednym
z czterech kół ciśnienie spad-
nie poniżej wartości granicz-
nej, w zestawie wskaźników
zapali się lampka kontrolna układu mo-
nitorującego ciśnienie, pojawi się komu-
nikat „Inflate Tire to XX” (Napompo-
wać oponę do XX) i włączy się brzęczyk
ostrzegawczy. Zalecana wartość ciśnie-
nia w zimnej oponie, podana na etykie-
cie, to wartość ciśnienia wyświetlana w
komunikacie „Inflate Tire to XX” (Na-
pompować oponę do XX) na wyświetla-
czu EVIC. W takiej sytuacji należy się
jak najszybciej zatrzymać, sprawdzić ciś-
nienie w każdej oponie i napompować
opony do zalecanej wartości ciśnienia
napompowania zimnej opony (podanej
na etykiecie na środkowym słupku po
stronie kierowcy). Układ zostanie auto-
matycznie zaktualizowany i komunikat
„Tire Pressure Monitoring Telltale
Light” (Lampka układu monitorującego
ciśnienie w oponach) zgaśnie po otrzy-
maniu zaktualizowanych informacji o
ciśnieniach w oponach. INFORMACJA: Aby układ odebrał
zaktualizowane informacje o ciśnie
niach, pojazd musi jechać maks
ymal-
nie przez 20 minut z prędkością wyższą
niż 24 km/h.
W przypadku wykrycia usterki komuni-
kat „Tire Pressure Monitoring Telltale
Light” (Lampka układu monitorującego
ciśnienie w oponach) miga przez 75 se-
kund, następnie świeci świateł ciągłym.
Usterka układu spowoduje również wy-
generowanie sygnału dźwiękowego. Po
wyłączeniu i włączeniu zapłonu ta pro-
cedura będzie się powtarzać, o ile
usterka nadal będzie występować. Po
ustąpieniu/naprawieniu usterki lampka
układu monitorującego ciśnienie w opo-
nach zgaśnie. Usterka układu może być
związana z dowolnym z niżej wymienio-
nych czynników:
1. \fakłócenia spowodowane urządze-
niami elektronicznymi lub jazdą w po-
bliżu zakładów emitujących fale radiowe
o tej samej częstotliwości co czujniki
układu TPMS.
2. \fałożenie na szyby folii przyciem-
niających określonych typów, które za-
kłócają sygnały radiowe.300

Układ TMPS wyemituje sygnał dźwię-
kowy, a lampka układu monitorującego
ciśnienie w oponach będzie migać przez
75 sekund.UKŁAD W WERSJI
PREMIUM (zależnie od
wyposażenia)Układ TPMS wykorzystuje technologię
bezprzewodową do utrzymywania łącz-
ności z czujnikami elektronicznymi
znajdującymi się w obręczach kół, które
monitorują ciśnienie w oponach. Czuj-
niki, zamontowane w każdym kole jako
element zaworu, przesyłają odczyty
ciśnienia w oponach do modułu odbior-
nika.
INFORMACJA: Bardzo ważne jest,
aby regularnie kontrolować iutrzymy-
wa ć odpowiednie ciśnienie w oponach
wszystkich kół.
Układ TPMS w wersji Premium składa
się z następujących elementów:
• Moduł odbiornika
• cztery czujniki układu TPMS; •
oprogramowanie odpowiedzialne za
wyświetlanie różnych komunikatów
układu TPMS przez elektroniczne cen-
trum informacyjne pojazdu (EVIC) i
wyświetlanie grafiki z informacjami o
wartościach ciśnienia w oponach;• lampka układu monitorującego ciś-
nienie w oponach.
Ostrzeżenia układu TPMS o niskim
ciśnieniu w oponachJeżeli przynajmniej w jednym z czterech
kół ciśnienie spadnie poniżej wartości gra-
nicznej, w zestawie wskaźników zaświeci
się lampka kontrolna układu monitorują-
cego ciśnienie oraz włączy się brzęczyk
ostrzegawczy. Dodatkowo układ EVIC
wygeneruje komunikat „Inflate Tire to
XX” (Napompować oponę do XX) oraz
komunikat „LOW TIRE PRESSURE”
(Niskie ciśnienie w oponie), który będzie
wyświetlany przez co najmniej pięć se-
kund, a także wyświetli grafikę z migającą
zbyt niską wartością ciśnienia w oponie
(oponach). Zalecana wartość ciśnienia w
zimnej oponie, podana na etykiecie, to
wartość ciśnienia wyświetlana w komuni-
kacie „Inflate Tire to XX” (Napompować
oponę do XX) na wyświetlaczu EVIC.
Jeżeli pojawi się informacja o niskim ciś-
nieniu w którejkolwiek z opon, należy
zatrzymać pojazd i dopompować wska-
zaną przez układ oponę do wartości
zalecanego ciśnienia napompowania
zimnej opony. Po skorygowaniu ciśnie-
nia układ dokona automatycznej aktua-
lizacji, komunikat „Inflate Tire to XX”
(Napompować oponę do XX) nie będzie
już wyświetlany, grafika z oznaczeniem
niskiej wartości ciśnienia w oponie (opo-
nach) przestanie migać, a lampka układu
monitorującego ciśnienie w oponach
zgaśnie. Aby układ odebrał zaktualizo-
wane informacje o ciśnieniach, pojazd
musi jechać maksymalnie przez 20 mi-
nut z prędkością wyższą niż 24 km/h.
Grafika z informacją o zbyt niskim ciśnieniu w oponie
302

Komunikat „SERVICE TPM
SYSTEM” (Sprawdzić układ TPM)
W przypadku wykrycia usterki komuni-
kat „Tire Pressure Monitoring Telltale
Light” (Lampka układu monitorującego
ciśnienie w oponach) miga przez 75 se-
kund, następnie świeci świateł ciągłym.
Usterka układu spowoduje również wy-
generowanie sygnału dźwiękowego.
Układ EVIC wyświetli komunikat
„SERVICE TPM SYSTEM” (Spraw-
dzić układ TPM) na co najmniej 5 se-
kund. Następnie pojawi się grafika z
symbolem- -w miejscu odpowiadają-
cym czujnikowi układu TPMS, z któ-
rego nie jest odbierany sygnał. Po wyłączeniu i włączeniu zapłonu ta
procedura będzie się powtarzać, o ile
usterka nadal będzie występować. Jeśli
usterka układu nie będzie już występo-
wać, lampka układu monitorującego ciś-
nienie w oponach przestanie migać, ko-
munikat „SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) nie będzie wy-
świetlany, a zamiast kresek będzie wy-
świetlana wartość ciśnienia. Usterka
układu może być związana z dowolnym
z niżej wymienionych czynników:
1. \fakłócenia spowodowane urządze-
niami elektronicznymi lub jazdą w po-
bliżu zakładów emitujących fale radiowe
o tej samej częstotliwości co czujniki
układu TPMS.
2. \fałożenie na szyby folii przyciem-
niających określonych typów, które za-
kłócają sygnały radiowe.
3. Duża ilość śniegu i/lub lodu wokół
kół lub we wnękach kół.
4. Korzystanie z ła\bcuchów przeciw-
śnieżnych.
5. Używanie kół bez czujników układu
TPMS.Układ EVIC wyświetla komunikat
„SERVICE TPM SYSTEM” (Spraw-
dzić układ TPM) przez minimum pięć
sekund również w przypadku wykrycia
usterki układu powiązanej z nieprawid-
łowym umiejscowieniem czujnika. W
takiej sytuacji po komunikacie „SER-
VICE TPM SYSTEM” (Sprawdzić
układ TPM) jest wyświetlana grafika
przedstawiająca wartości ciśnienia od-
bierane z czujników. Oznacza to, że
wartości ciśnienia nadal są odbierane z
czujników układu TPM, ale czujniki te
mogą znajdować się w niewłaściwych
miejscach w pojeździe. W takiej sytuacji
układ wymaga sprawdzenia, o ile komu-
nikat „SERVICE TPM SYSTEM”
(Sprawdzić układ TPM) nie zniknie.
Pojazdy z kompaktowym kołem
zapasowym
1. W kompaktowym kole zapasowym
(zależnie od wyposażenia) nie ma czuj-
nika układu TPMS. Z tego względu
układ TPMS nie będzie monitorował
ciśnienia w oponie kompaktowego koła
zapasowego.Wyświetlanie komunikatu „SERVICE
TPM SYSTEM” (Sprawdzić układ TPM)
303
