Lancia Voyager 2014 Libretto Uso Manutenzione (in Italian)

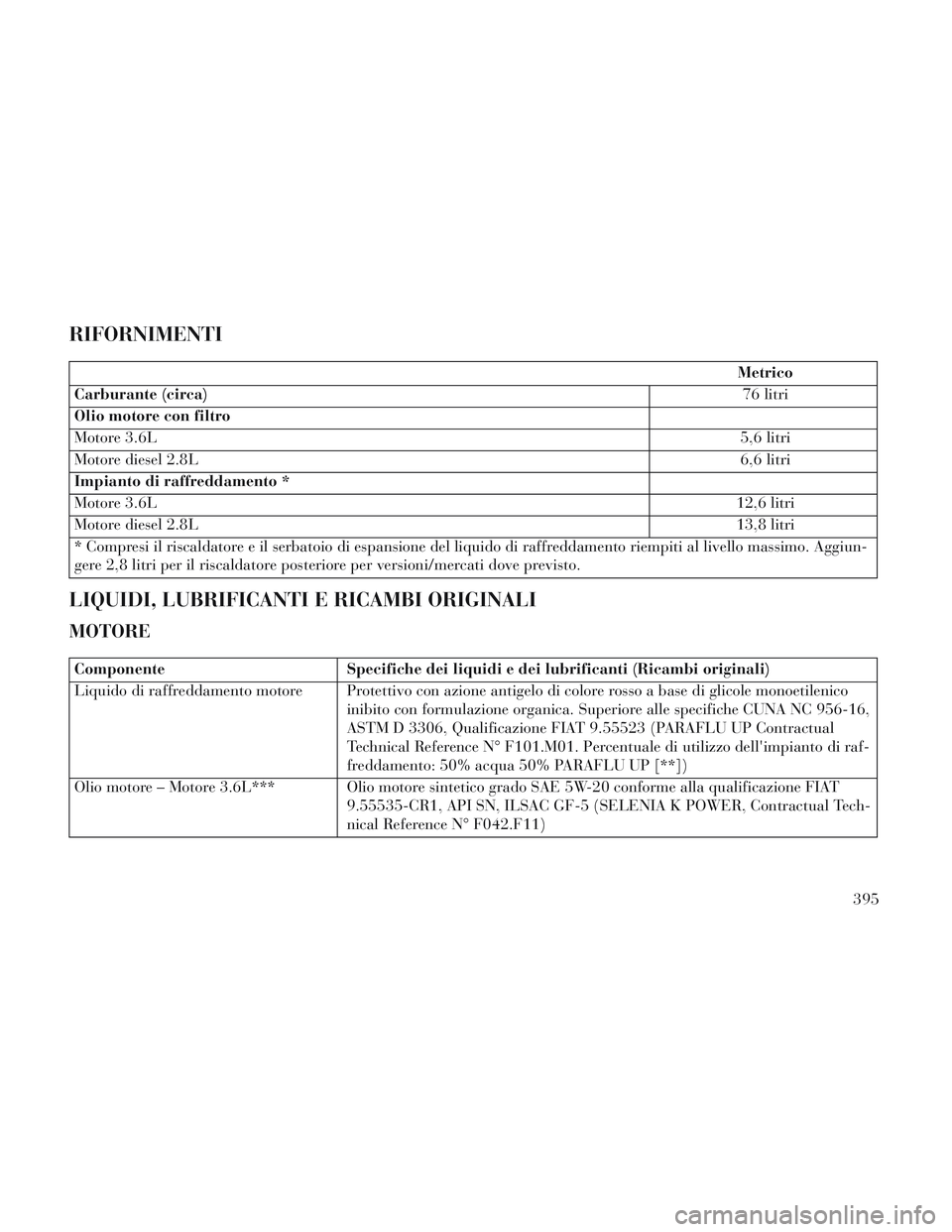

RIFORNIMENTI
Metrico
Carburante (circa) 76 litri
Olio motore con filtro
Motore 3.6L 5,6 litri
Motore diesel 2.8L 6,6 litri
Impianto di raffreddamento *
Motore 3.6L 12,6 litri
Motore diesel 2.8L 13,8 litri
* Compresi il riscaldatore e il serbatoio di espansione del liquido di raffreddamento riempiti al livello massimo. Aggiun-
gere 2,8 litri per il riscaldatore posteriore per versioni/mercati dove previsto.
LIQUIDI, LUBRIFICANTI E RICAMBI ORIGINALI
MOTORE
Componente Specifiche dei liquidi e dei lubrificanti (Ricambi originali)
Liquido di raffreddamento motore Protettivo con azione antigelo di colore rosso a base di glicole monoetilenico inibito con formulazione organica. Superiore alle specifiche CUNA NC 956-16,
ASTM D 3306, Qualificazione FIAT 9.55523 (PARAFLU UP Contractual
Technical Reference N° F101.M01. Percentuale di utilizzo dell'impianto di raf-
freddamento: 50% acqua 50% PARAFLU UP [**])
Olio motore – Motore 3.6L*** Olio motore sintetico grado SAE 5W-20 conforme alla qualificazione FIAT 9.55535-CR1, API SN, ILSAC GF-5 (SELENIA K POWER, Contractual Tech-
nical Reference N° F042.F11)
395

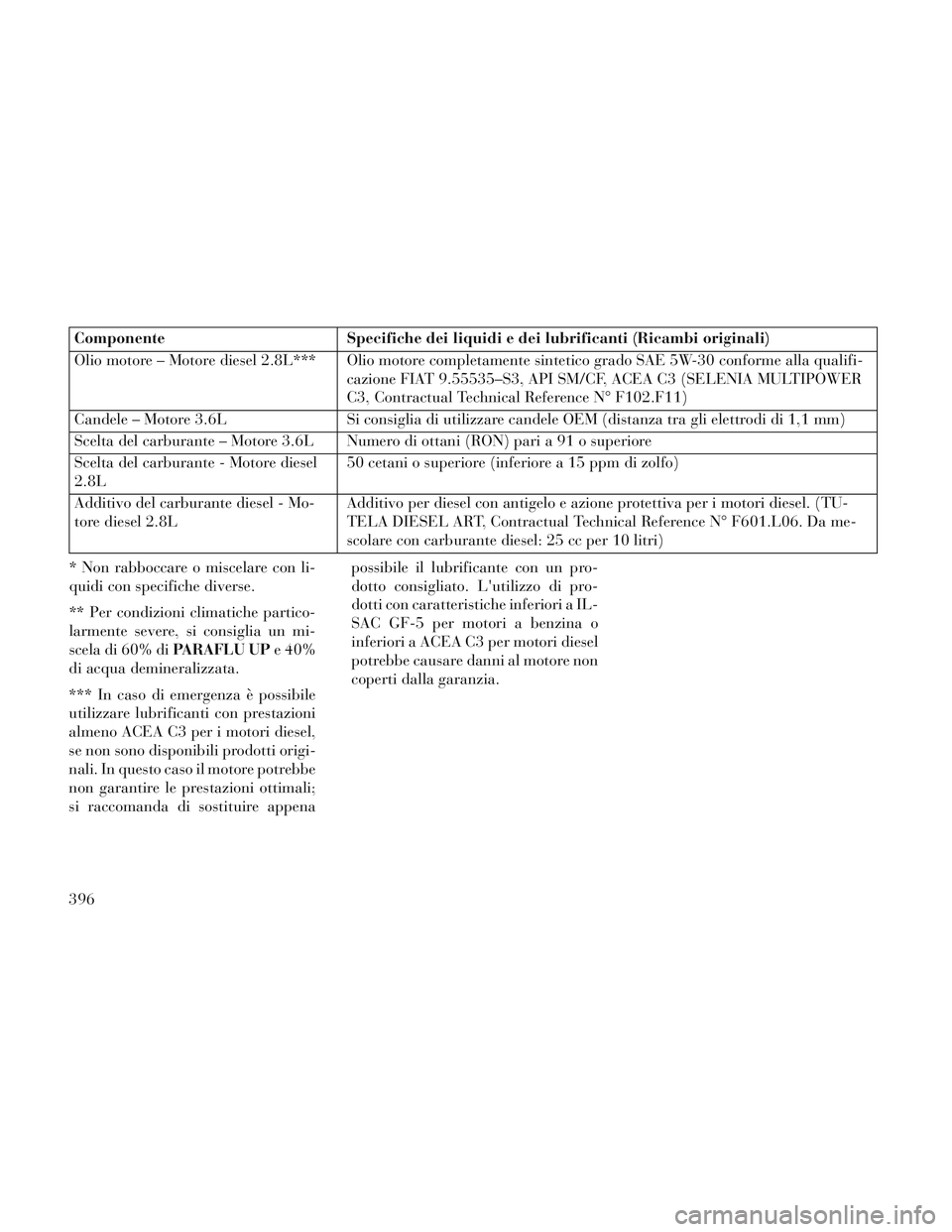

ComponenteSpecifiche dei liquidi e dei lubrificanti (Ricambi originali)
Olio motore – Motore diesel 2.8L*** Olio motore completamente sintetico grado SAE 5W-30 conforme alla qualifi- cazione FIAT 9.55535–S3, API SM/CF, ACEA C3 (SELENIA MULTIPOWER
C3, Contractual Technical Reference N° F102.F11)
Candele – Motore 3.6L Si consiglia di utilizzare candele OEM (distanza tra gli elettrodi di 1,1 mm)
Scelta del carburante – Motore 3.6L Numero di ottani (RON) pari a 91 o superiore
Scelta del carburante - Motore diesel
2.8L 50 cetani o superiore (inferiore a 15 ppm di zolfo)
Additivo del carburante diesel - Mo-
tore diesel 2.8L Additivo per diesel con antigelo e azione protettiva per i motori diesel. (TU-
TELA DIESEL ART, Contractual Technical Reference N° F601.L06. Da me-
scolare con carburante diesel: 25 cc per 10 litri)
* Non rabboccare o miscelare con li-
quidi con specifiche diverse.
** Per condizioni climatiche partico-
larmente severe, si consiglia un mi-
scela di 60% di PARAFLU UPe 40%
di acqua demineralizzata.
*** In caso di emergenza è possibile
utilizzare lubrificanti con prestazioni
almeno ACEA C3 per i motori diesel,
se non sono disponibili prodotti origi-
nali. In questo caso il motore potrebbe
non garantire le prestazioni ottimali;
si raccomanda di sostituire appena possibile il lubrificante con un pro-
dotto consigliato. L'utilizzo di pro-
dotti con caratteristiche inferiori a IL-
SAC GF-5 per motori a benzina o
inferiori a ACEA C3 per motori diesel
potrebbe causare danni al motore non
coperti dalla garanzia.
396

TELAIO
ComponenteSpecifiche dei liquidi e dei lubrificanti (Ricambi ori-
ginali)
Cambio automatico Lubrificante completamente sintetico conforme alla quali-
ficazione FIAT 9.55550-AV4 (TUTELA TRANSMISSION
FORCE4, Contractual Technical Reference N° F108.F11)
Pompa freni/frizione Liquido sintetico conforme alla qualificazione FIAT
9.55597, FMVSS n° 116, DOT 4, ISO 4925, SAE J-1704
(TUTELA TOP 4, Contractual Technical Reference N°
F001.A93)
Serbatoio servosterzo Lubrificante completamente sintetico conforme alla quali-
ficazione FIAT 9.55550-AV4 (TUTELA TRANSMISSION
FORCE4, Contractual Technical Reference N° F108.F11)
Liquido lavacristalli per parabrezza/lunotto Miscela di alcool, acqua e tensioattivi conforme alla quali-
ficazione FIAT9.55522, CUNA NC 956-11 (TUTELA
PROFESSIONAL SC35, Contractual Technical Reference
N° F201.D02)
397

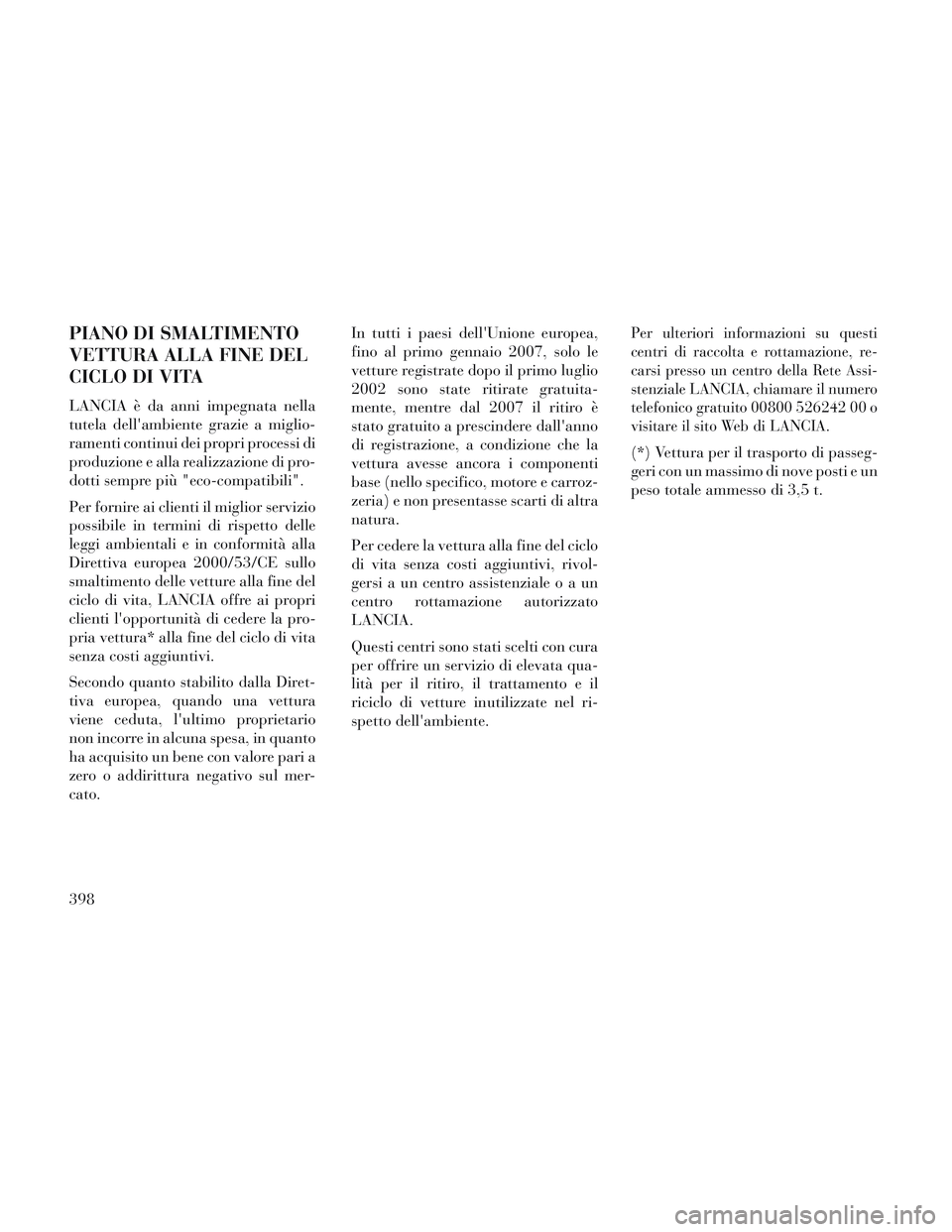

PIANO DI SMALTIMENTO
VETTURA ALLA FINE DEL
CICLO DI VITA
LANCIA è da anni impegnata nella
tutela dell'ambiente grazie a miglio-
ramenti continui dei propri processi di
produzione e alla realizzazione di pro-
dotti sempre più "eco-compatibili".
Per fornire ai clienti il miglior servizio
possibile in termini di rispetto delle
leggi ambientali e in conformità alla
Direttiva europea 2000/53/CE sullo
smaltimento delle vetture alla fine del
ciclo di vita, LANCIA offre ai propri
clienti l'opportunità di cedere la pro-
pria vettura* alla fine del ciclo di vita
senza costi aggiuntivi.
Secondo quanto stabilito dalla Diret-
tiva europea, quando una vettura
viene ceduta, l'ultimo proprietario
non incorre in alcuna spesa, in quanto
ha acquisito un bene con valore pari a
zero o addirittura negativo sul mer-
cato.In tutti i paesi dell'Unione europea,
fino al primo gennaio 2007, solo le
vetture registrate dopo il primo luglio
2002 sono state ritirate gratuita-
mente, mentre dal 2007 il ritiro è
stato gratuito a prescindere dall'anno
di registrazione, a condizione che la
vettura avesse ancora i componenti
base (nello specifico, motore e carroz-
zeria) e non presentasse scarti di altra
natura.
Per cedere la vettura alla fine del ciclo
di vita senza costi aggiuntivi, rivol-
gersi a un centro assistenzial
eoaun
centro rottamazione autorizzato
LANCIA.
Questi centri sono stati scelti con cura
per offrire un servizio di elevata qua-
lità per il ritiro, il trattamento e il
riciclo di vetture inutilizzate nel ri-
spetto dell'ambiente.
Per ulteriori informazioni su questi
centri di raccolta e rottamazione, re-
carsi presso un centro della Rete Assi-
stenziale LANCIA, chiamare il numero
telefonico gratuito 00800 526242 00 o
visitare il sito Web di LANCIA.
(*) Vettura per il trasporto di passeg-
geri con un massimo di nove posti e un
peso totale ammesso di 3,5 t.
398

399

400

8

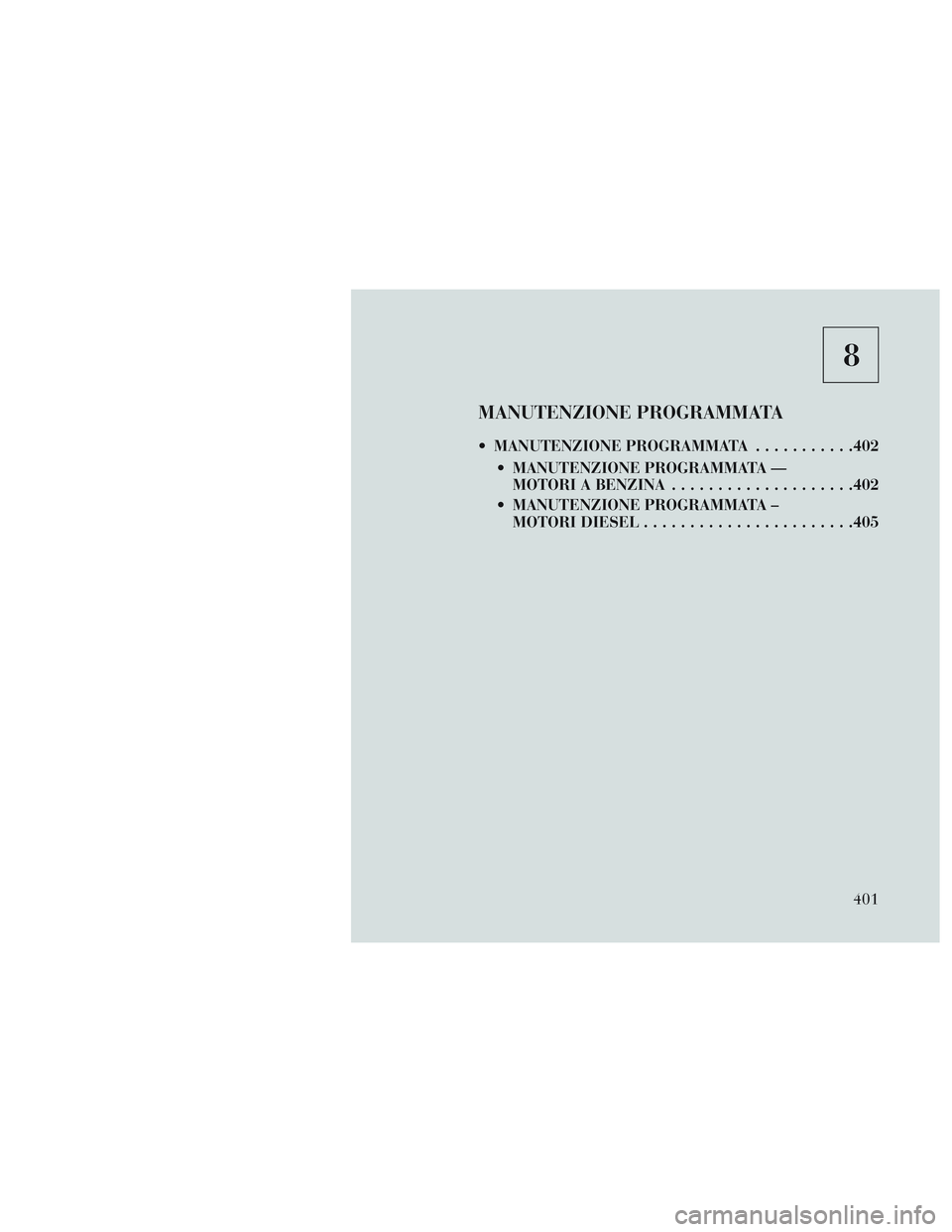

MANUTENZIONE PROGRAMMATA
MANUTENZIONE PROGRAMMATA...........402
MANUTENZIONE PROGRAMMATA — MOTORI A BENZINA ................... .402
MANUTENZIONE PROGRAMMATA – MOTORI DIESEL ...................... .405
401

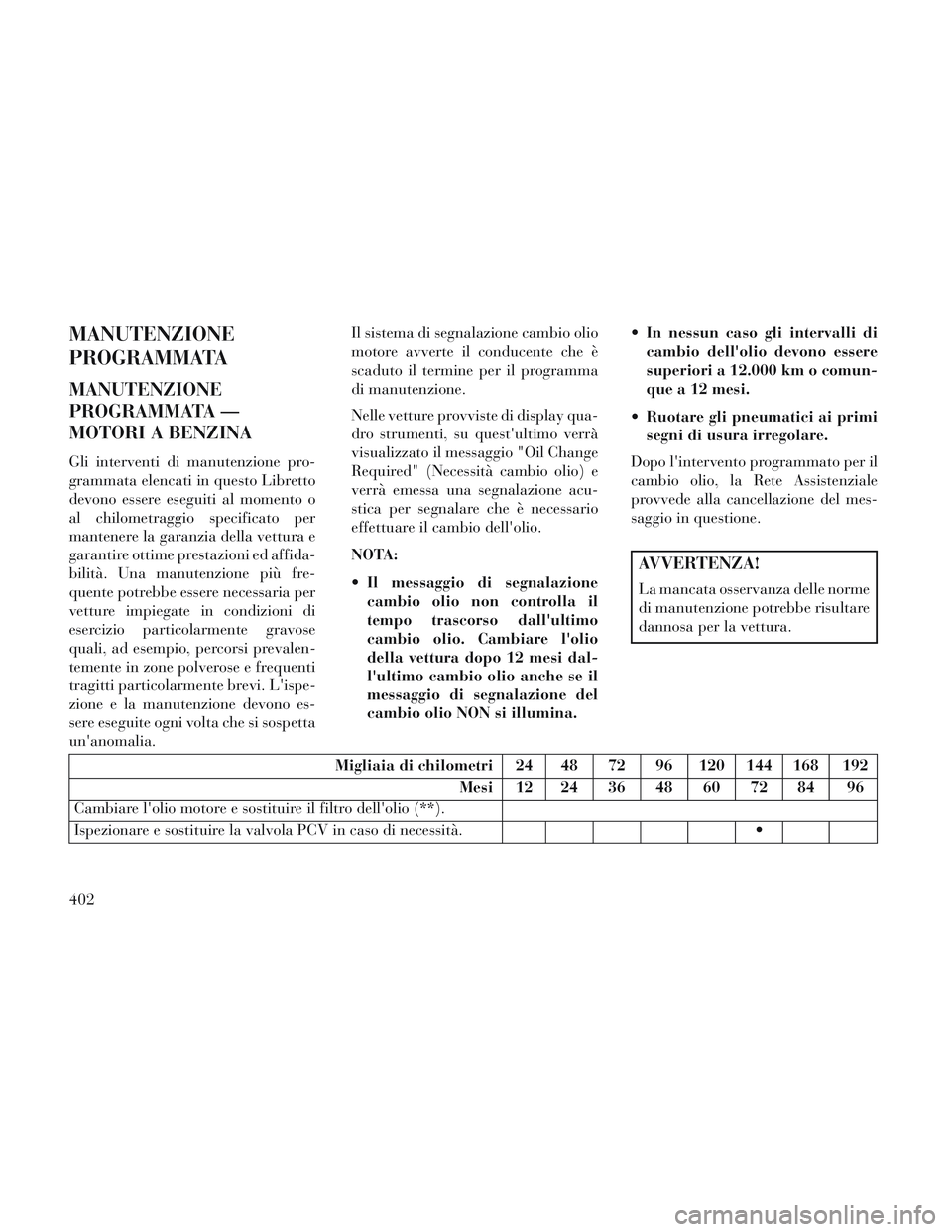

MANUTENZIONE
PROGRAMMATA
MANUTENZIONE
PROGRAMMATA —
MOTORI A BENZINA
Gli interventi di manutenzione pro-
grammata elencati in questo Libretto
devono essere eseguiti al momento o
al chilometraggio specificato per
mantenere la garanzia della vettura e
garantire ottime prestazioni ed affida-
bilità. Una manutenzione più fre-
quente potrebbe essere necessaria per
vetture impiegate in condizioni di
esercizio particolarmente gravose
quali, ad esempio, percorsi prevalen-
temente in zone polverose e frequenti
tragitti particolarmente brevi. L'ispe-
zione e la manutenzione devono es-
sere eseguite ogni volta che si sospetta
un'anomalia.Il sistema di segnalazione cambio olio
motore avverte il conducente che è
scaduto il termine per il programma
di manutenzione.
Nelle vetture provviste di display qua-
dro strumenti, su quest'ultimo verrà
visualizzato il messaggio "Oil Change
Required" (Necessità cambio olio) e
verrà emessa una segnalazione acu-
stica per segnalare che è necessario
effettuare il cambio dell'olio.
NOTA:
Il messaggio di segnalazione
cambio olio non controlla il
tempo trascorso dall'ultimo
cambio olio. Cambiare l'olio
della vettura dopo 12 mesi dal-
l'ultimo cambio olio anche se il
messaggio di segnalazione del
cambio olio NON si illumina. In nessun caso gli intervalli di
cambio dell'olio devono essere
superiori a 12.000 km o comun-
que a 12 mesi.
Ruotare gli pneumatici ai primi segni di usura irregolare.
Dopo l'intervento programmato per il
cambio olio, la Rete Assistenziale
provvede alla cancellazione del mes-
saggio in questione.
AVVERTENZA!
La mancata osservanza delle norme
di manutenzione potrebbe risultare
dannosa per la vettura.
Migliaia di chilometri 24 48 72 96 120 144 168 192 Mesi 12 24 36 48 60 72 84 96
Cambiare l'olio motore e sostituire il filtro dell'olio (**).
Ispezionare e sostituire la valvola PCV in caso di necessità.
402

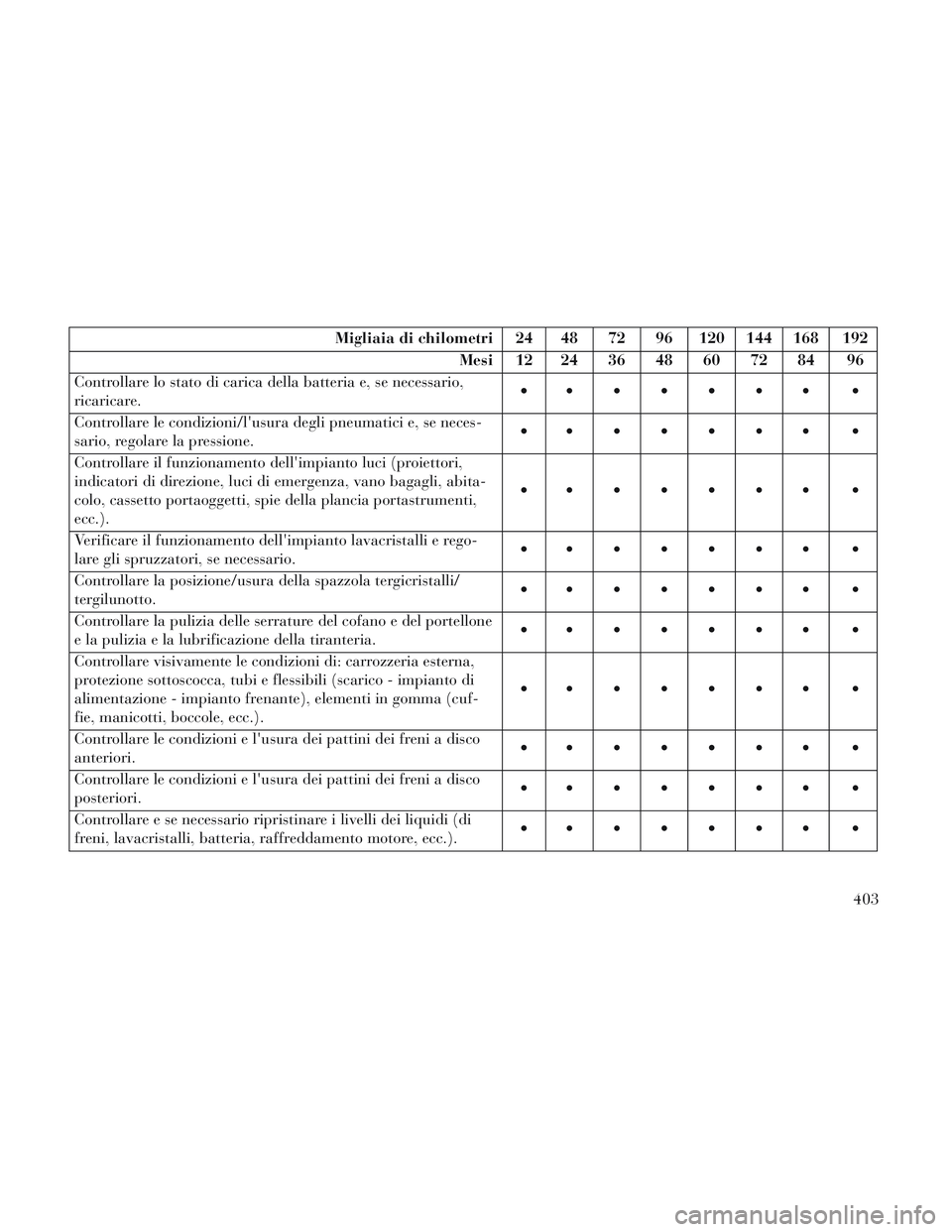

Migliaia di chilometri 24 48 72 96 120 144 168 192Mesi 12 24 36 48 60 72 84 96
Controllare lo stato di carica della batteria e, se necessario,
ricaricare.
Controllare le condizioni/l'usura degli pneumatici e, se neces-
sario, regolare la pressione.
Controllare il funzionamento dell'impianto luci (proiettori,
indicatori di direzione, luci di emergenza, vano bagagli, abita-
colo, cassetto portaoggetti, spie della plancia portastrumenti,
ecc.).
Verificare il funzionamento dell'impianto lavacristalli e rego-
lare gli spruzzatori, se necessario.
Controllare la posizione/usura della spazzola tergicristalli/
tergilunotto.
Controllare la pulizia delle serrature del cofano e del portellone
e la pulizia e la lubrificazione della tiranteria.
Controllare visivamente le condizioni di: carrozzeria esterna,
protezione sottoscocca, tubi e flessibili (scarico - impianto di
alimentazione - impianto frenante), elementi in gomma (cuf-
fie, manicotti, boccole, ecc.).
Controllare le condizioni e l'usura dei pattini dei freni a disco
anteriori.
Controllare le condizioni e l'usura dei pattini dei freni a disco
posteriori.
Controllare e se necessario ripristinare i livelli dei liquidi (di
freni, lavacristalli, batteria, raffreddamento motore, ecc.).
403

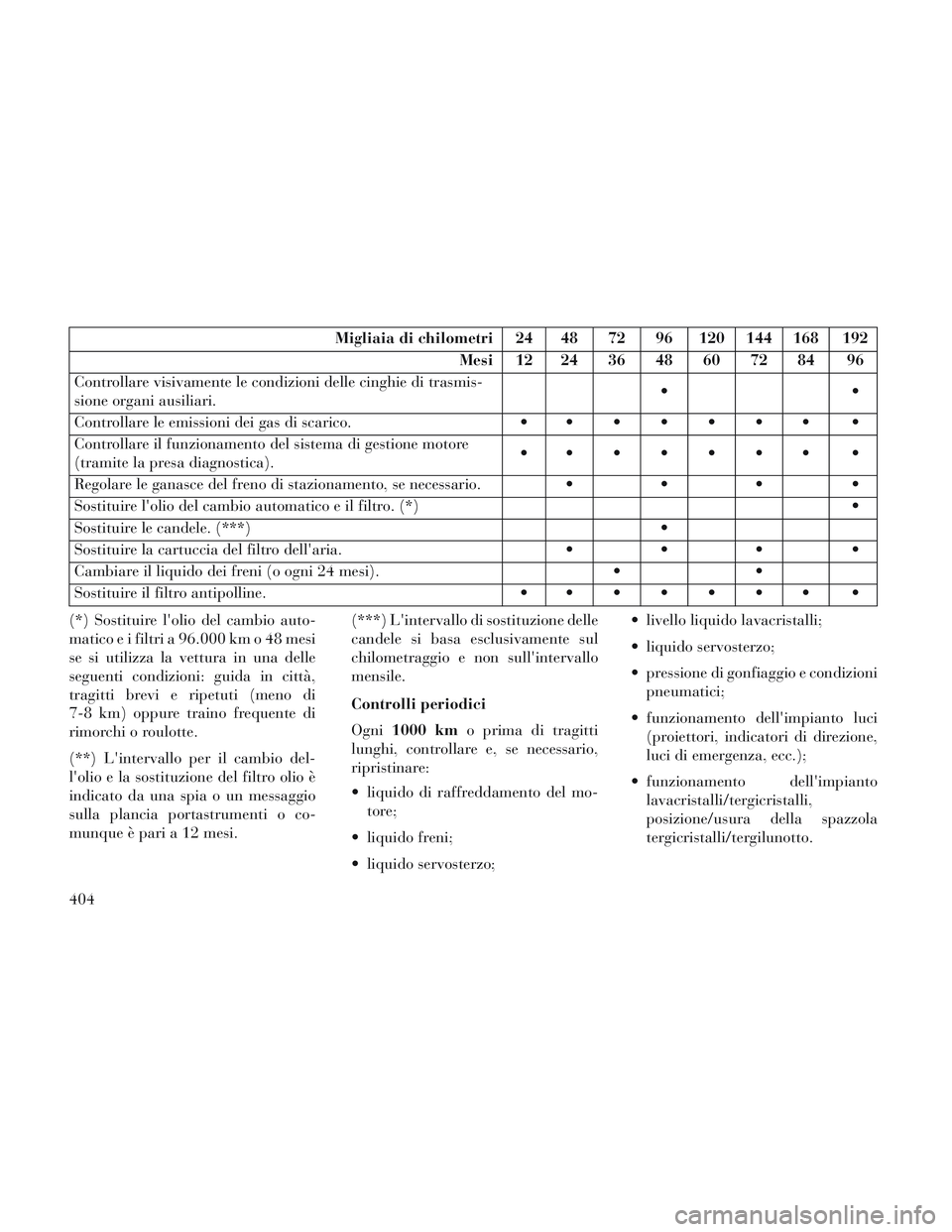

Migliaia di chilometri 24 48 72 96 120 144 168 192Mesi 12 24 36 48 60 72 84 96
Controllare visivamente le condizioni delle cinghie di trasmis-
sione organi ausiliari.
Controllare le emissioni dei gas di scarico.
Controllare il funzionamento del sistema di gestione motore
(tramite la presa diagnostica).
Regolare le ganasce del freno di stazionamento, se necessario.
Sostituire l'olio del cambio automatico e il filtro. (*)
Sostituire le candele. (***)
Sostituire la cartuccia del filtro dell'aria.
Cambiare il liquido dei freni (o ogni 24 mesi).
Sostituire il filtro antipolline.
(*) Sostituire l'olio del cambio auto-
matico e i filtri a 96.000 km o 48 mesi
se si utilizza la vettura in una delle
seguenti condizioni: guida in città,
tragitti brevi e ripetuti (meno di
7-8 km) oppure traino frequente di
rimorchi o roulotte.
(**) L'intervallo per il cambio del-
l'olio e la sostituzione del filtro olio è
indicato da una spia o un messaggio
sulla plancia portastrumenti o co-
munque è pari a 12 mesi. (***) L'intervallo di sostituzione delle
candele si basa esclusivamente sul
chilometraggio e non sull'intervallo
mensile.
Controlli periodici
Ogni
1000 km o prima di tragitti
lunghi, controllare e, se necessario,
ripristinare:
liquido di raffreddamento del mo- tore;
liquido freni;
liquido servosterzo; livello liquido lavacristalli;
liquido servosterzo;
pressione di gonfiaggio e condizioni
pneumatici;
funzionamento dell'impianto luci (proiettori, indicatori di direzione,
luci di emergenza, ecc.);
funzionamento dell'impianto lavacristalli/tergicristalli,
posizione/usura della spazzola
tergicristalli/tergilunotto.
404
