Lancia Ypsilon 2011 Brugs- og vedligeholdelsesvejledning (in Danish)

QM+S
indtil 160 km/t
TM+S
indtil 190 km/t
HM+S
indtil 210 km/t
Belastningsindeks (bæreevne)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
FORKLARING TIL MÆRKNING PÅ FÆLGE
Eksempel fig. 169:6Jx15H26fælgdiameter i tommer (1).Jprofil af fælgkant (forhøjningen i siden som
vulsten på dækket ligger an mod) (2).15
nominel fælgdiameter i tommer (svarer til den
indvendige diameter af det dæk der skal
monteres) (3 = Ø).
H2
form og nummer på ”hump” (profil langs
omkredsen der holder det slangeløse dæk på
plads i fælgen).
229BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS
Hastighedsindeks for vinterdækHastighedsindeksQ
indtil 160 km/t
R
indtil 170 km/t
Sindtil 180 km/tTindtil 190 km/tU
indtil 200 km/t
H
indtil 210 km/t
V
indtil 240 km/t

MEDFØLGENDE FÆLGE OG DÆKVersioner Fælge Dæk VinterdækReservehjul
(*)
FælgeDæk
0.9
TwinAir
85HK5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Afhængigt af versioner/markeder
(***) Kan ikke påmonteres kæder
230
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

Versioner Fælge Dæk VinterdækReservehjul
(*)
FælgeDæk
1.2 8V
69HK5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
1.3 16V
Multijet5½Jx14 H2-ET30 175/65 R14 82H175/65 R14 84Q
(M+S)
135/80 B14 84M 6Jx15 H2-ET30 185/55 R15 82H185/55 R15 82Q
(M+S)
6Jx15 H2-ET30
195/50 R15 82H
(***)
195/50 R15 82Q
(M+S)
6½Jx16 H2-ET30
195/45 R16 84H
(***)
195/45 R16 84Q
(M+S)
(*) Afhængigt af versioner/markeder
(***) Kan ikke påmonteres kæder
231BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

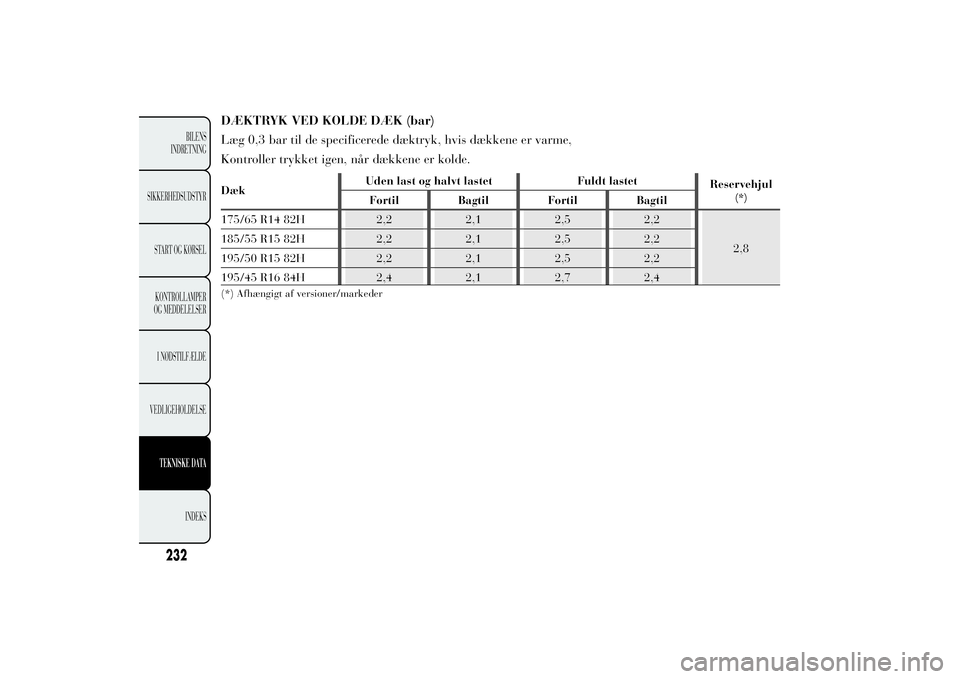

DÆKTRYK VED KOLDE DÆK (bar)
Læg 0,3 bar til de specificerede dæktryk, hvis dækkene er varme,
Kontroller trykket igen, når dækkene er kolde.DækUden last og halvt lastet Fuldt lastet
Reservehjul
(*)
Fortil Bagtil Fortil Bagtil
175/65 R14 82H 2,2 2,1 2,5 2,2
2,8 185/55 R15 82H 2,2 2,1 2,5 2,2
195/50 R15 82H 2,2 2,1 2,5 2,2
195/45 R16 84H 2,4 2,1 2,7 2,4
(*) Afhængigt af versioner/markeder
232
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS

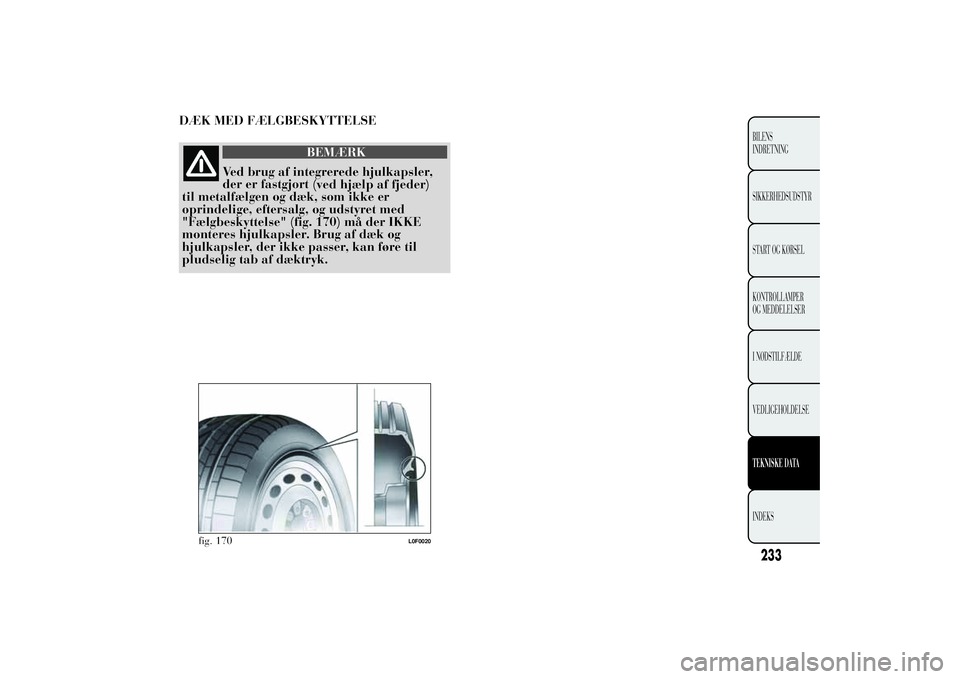

DÆK MED FÆLGBESKYTTELSE
BEMÆRK
Ved brug af integrerede hjulkapsler,
der er fastgjort
(ved hjælp af fjeder)
til metalfælgen og dæk, som ikke er
oprindelige, eftersalg, og udstyret med
"Fælgbeskyttelse" (fig. 170) må der IKKE
monteres hjulkapsler. Brug af dæk og
hjulkapsler, der ikke passer, kan føre til
pludselig tab af dæktryk.
fig. 170
L0F0020
233BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

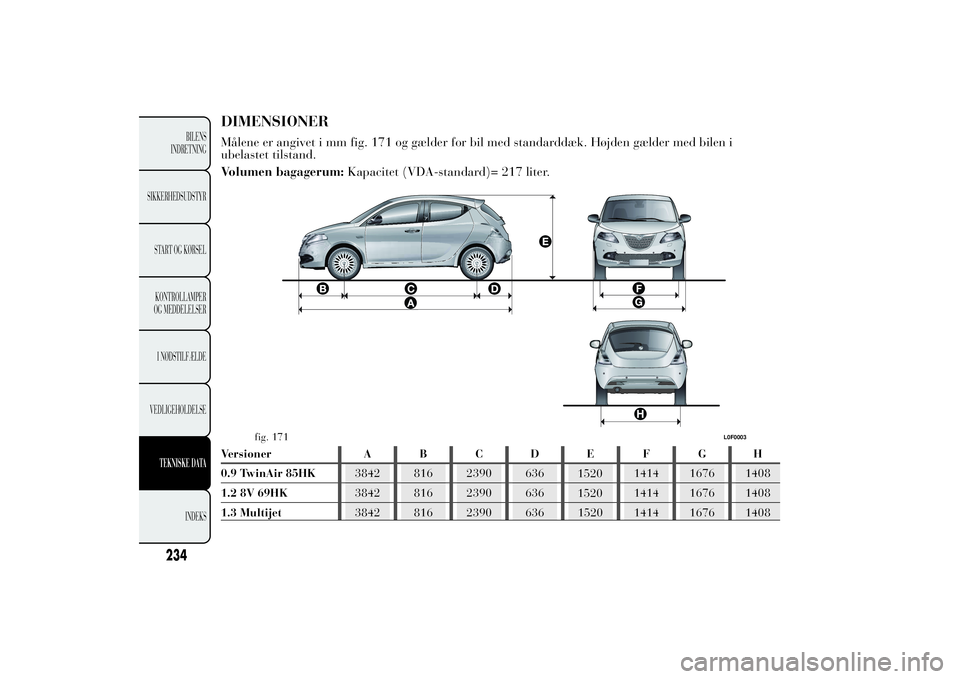

DIMENSIONERMålene er angivet i mm fig. 171 og gælder for bil med standarddæk. Højden gælder med bilen i
ubelastet tilstand.
Volumen bagagerum:Kapacitet (VDA-standard)= 217 liter.Versioner A B C D E F G H
0.9 TwinAir 85HK3842 816 2390 636
15201414 1676 1408
1.2 8V 69HK3842 816 2390 636
15201414 1676 1408
1.3 Multijet3842 816 2390 636
151414 1676 1408
fig. 171
L0F0003
234
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
20

PRÆSTATIONERTophastighed i km/t efter bilens første anvendelsesperiode.Versioner km/t
0.9 TwinAir 85 HK176
1.2 8V 69HK163
1.3 16V Multijet183
235BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS

– Bagakseltryk: 810 810 810
– samlet:1455 (4 pladser) /
1510 (5 pladser)1445 (4 pladser) /
1500 (5 pladser)1530 (4 pladser) /
1585 (5 pladser)
Påhængsvægt (kg)
750 750 – Anhænger med bremser:
– Anhænger uden bremser: 400 400 400
Største taglast: 55 55 55
Største vægt på koblingskugle
(anhænger med bremser) (kg):60 60 60
236
BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
TEKNISKE DATA
INDEKS
(*) Hvis der er monteret specialudstyr (soltag, anhængertrækanordning osv.), øges tomvægten, og følgelig reduceres nyttelasten
i overensstemmelse med den størst tilladte belastning.
(**) Vægtgrænser, der ikke må overskrides. Bilens fører er ansvarlig for at vægtgrænserne overholdes ved læsning af

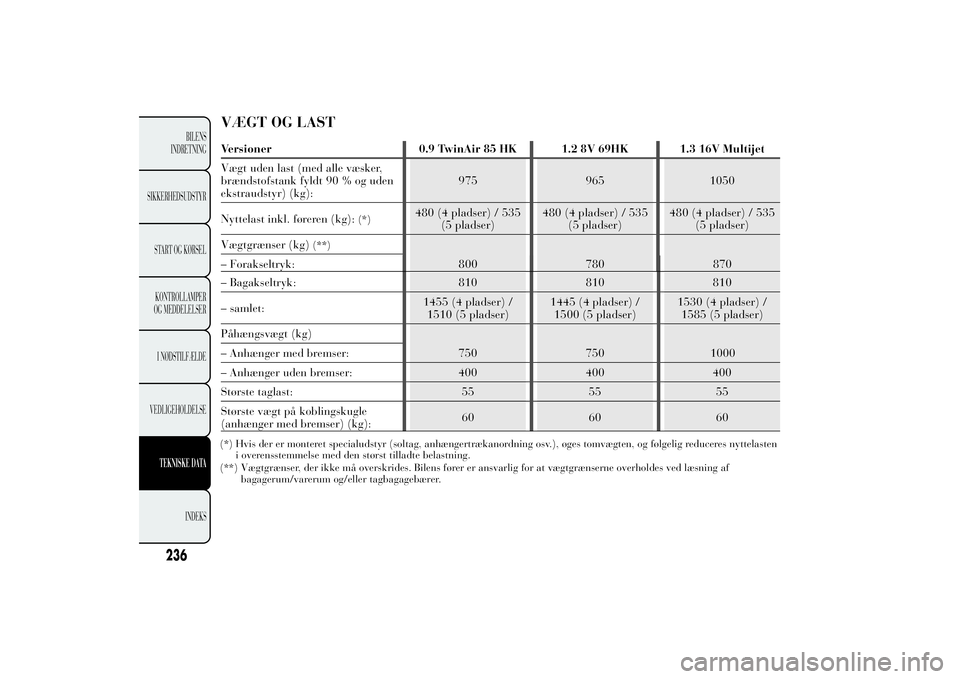

bagagerum/varerum og/eller tagbagagebærer.VÆGT OG LASTVersioner 0.9 TwinAir 85 HK 1.2 8V 69HK 1.3 16V Multijet
Vægt uden last (med alle væsker,
brændstofstank fyldt 90 % og uden
ekstraudstyr) (kg):975 965 1050
Nyttelast inkl. føreren (kg):
(*)
480 (4 pladser) / 535
(5 pladser)480 (4 pladser) / 535
(5 pladser)480 (4 pladser) / 535
(5 pladser)
Vægtgrænser (kg)
(**)
800 80 870 – Forakseltryk: 7
1000

Foreskrevet brændstof
og originale
smøremidler
Motorens oliesump (liter): 2,8 2,5
SELENIA K P.E.
Motorens oliesump og filter
(liter):3,2 2,8
Gearkasse med differentiale
(liter):1,65 1,65TUTELA CAR
TECHNYX
Hydraulisk bremsesystem (liter): 0,55 0,55 TUTELA TOP 4
Sprinklervæskebeholder for
front- og bagrudevasker (liter):2,55 2,5Blanding af vand og
TUTELA PROFES-
SIONAL SC35
237BILENS
INDRETNING
SIKKERHEDSUDSTYR
START OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSETEKNISKE DATAINDEKS
(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UP
og 40% demineraliseret vand.
PÅFYLDNINGSDATABenzinversioner 0.9 TwinAir 85 HK 1.2 8V 69HKForeskrevet brændstof
og originale
smøremidler
Brændstoftank (liter): 40 40Blyfri benzin, oktantal
ikke under 95 (standard
EN 228) inkl. en reserve på (liter): 5 ÷ 7 5 ÷ 7
Motorens kølesystem (liter): 5,3 4,9Blanding af lige dele
demineraliseret vand og
PARAFLU
UP
(*)

Dieselversioner 1.3 16V MultijetForeskrevet
brændstof og
originale
smøremidler
Brændstoftank (liter): 40Dieselolie til
motorkøretøjer
(Standard EN590) inkl. en reserve på (liter): 5 ÷ 7
Motorens kølesystem (liter): 6,35Blanding af lige dele
demineraliseret
vand og PARAFLU
UP
(*)
Motorens oliesump (liter): 2,8
SELENIA WR P.E.
Motorens oliesump og filter
(liter):3,0
Gearkasse med differentiale
(liter):1,65TUTELA CAR
TECHNYX
Hydraulisk bremsesystem (liter): 0,55 TUTELA TOP 4
Sprinklervæskebeholder for
front- og bagrudevasker (liter):2,5Blanding af vand og
TUTELA PROFES-
SIONAL SC35(*) Under særligt kolde klimaforhold anbefales det at anvende en blanding af 60% PARAFLU
UP
og 40% demineraliseret vand.
