Lancia Ypsilon 2011 Instructieboek (in Dutch)

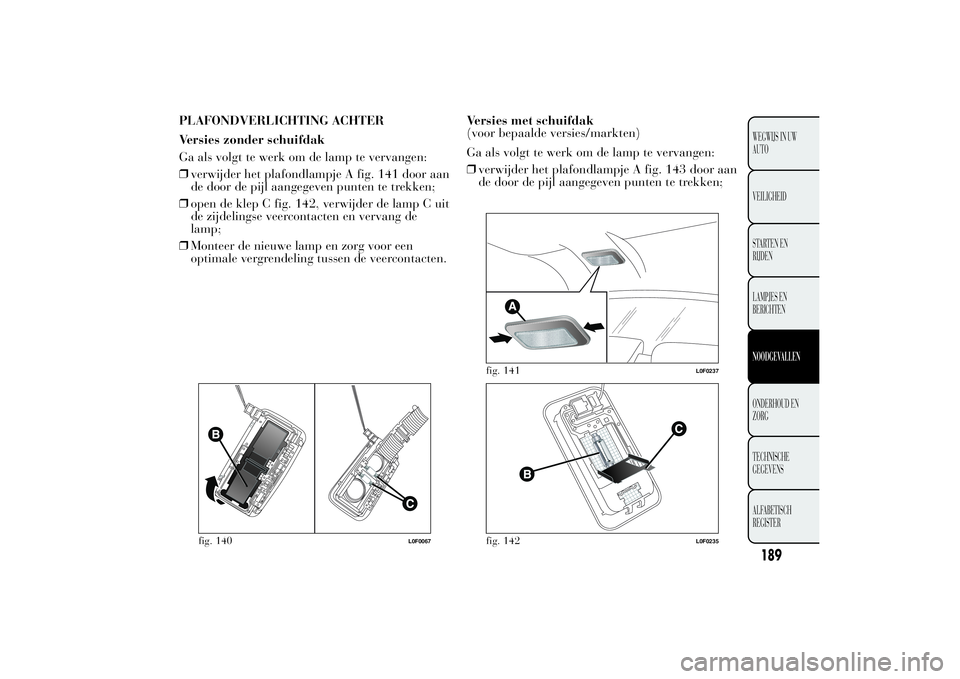

PLAFONDVERLICHTING ACHTER
Versies zonder schuifdak
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 141 door aan
de door de pijl aangegeven punten te trekken;
❒open de klep C fig. 142, verwijder de lamp C uit
de zijdelingse veercontacten en vervang de
lamp;
❒Monteer de nieuwe lamp en zorg voor een
optimale vergrendeling tussen de veercontacten.Versies met schuifdak
(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 143 door aan
de door de pijl aangegeven punten te trekken;
fig. 140
L0F0067
fig. 141
L0F0237
fig. 142
L0F0235
189WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

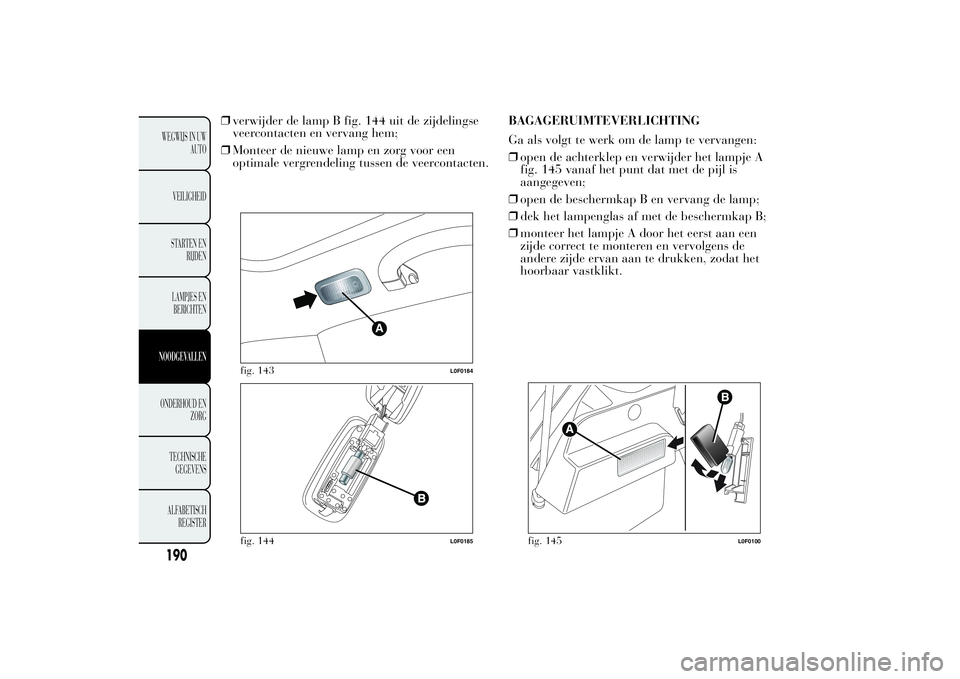

❒verwijder de lamp B fig. 144 uit de zijdelingse
veercontacten en vervang hem;
❒Monteer de nieuwe lamp en zorg voor een
optimale vergrendeling tussen de veercontacten.BAGAGERUIMTEVERLICHTING
Ga als volgt te werk om de lamp te vervangen:
❒open de achterklep en verwijder het lampje A
fig. 145 vanaf het punt dat met de pijl is
aangegeven;
❒open de beschermkap B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het lampje A door het eerst aan een
zijde correct te monteren en vervolgens de
andere zijde ervan aan te drukken, zodat het
hoorbaar vastklikt.
A
fig. 143
L0F0184
fig. 144
L0F0185
fig. 145
L0F0100
190WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DASHBOARDKASTVERLICHTING
Ga als volgt te werk om de lamp te vervangen:
❒open het dashboardkastje en verwijder het
lampje A fig. 146;
❒open het deksel B en vervang de lamp;
❒dek het lampenglas af met de beschermkap B;
❒monteer het plafondlampje A door eerst het
lampje aan een zijde correct te monteren en
vervolgens de andere zijde ervan aan te
drukken, zodat het hoorbaar vastklikt.
ZEKERINGEN VERVANGENALGEMENE INFORMATIE
Het elektrische systeem wordt beveiligd door
zekeringen: bij een storing of bij oneigenlijk
gebruik van het systeem brandt de zekering door.
Controleer eerst of de zekering is doorgebrand
wanneer een elektrisch onderdeel niet meer werkt:
de geleidende band A fig. 147 mag niet
onderbroken zijn. Als dit wel het geval is, dan
moet de zekering worden vervangen door een
nieuw exemplaar met dezelfde stroomsterkte
(zelfde kleur).
B = zekering intact;
C = zekering met doorgebrande geleidende band.
Neem het tangetje D uit de zekeringenkast op
de linkerzijde van het dashboard om de
zekeringen te vervangen.
fig. 146
L0F0065
fig. 147
L0F0005
191WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

Voor een overzicht van de zekeringen wordt
verwezen naar de zekeringentabel in de volgende
pagina’s.
BELANGRIJK
Als de zekering opnieuw doorbrandt,
neem contact op met het Lancia
Servicenetwerk.
BELANGRIJK
Vervang een doorgrande zekering
nooit door metalen draden of ander
materiaal.
BELANGRIJK
Vervang een zekering nooit door een
exemplaar met een hogere
stroomsterkte (ampère); BRANDGEVAAR
BELANGRIJK
Als een hoofdzekering (MEGA-FUSE,
MIDIFUSE, MAXI-FUSE) doorbrandt,
neem dan contact op met het Lancia
Servicenetwerk.
BELANGRIJK
Alvorens een zekering te vervangen,
moet men controleren of de
contactsleutel uit het slot is genomen en of
alle stroomverbruikers uit staan en/of zijn
uitgeschakeld.
BELANGRIJK
Als een hoofdzekering voor
veiligheidsinrichtingen
(airbagsysteem, remsysteem), motorsystemen
(motorsysteem, transmissiesysteem) of
stuurinrichting doorbrandt, neem dan
contact op met het Lancia Servicenetwerk.
192WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

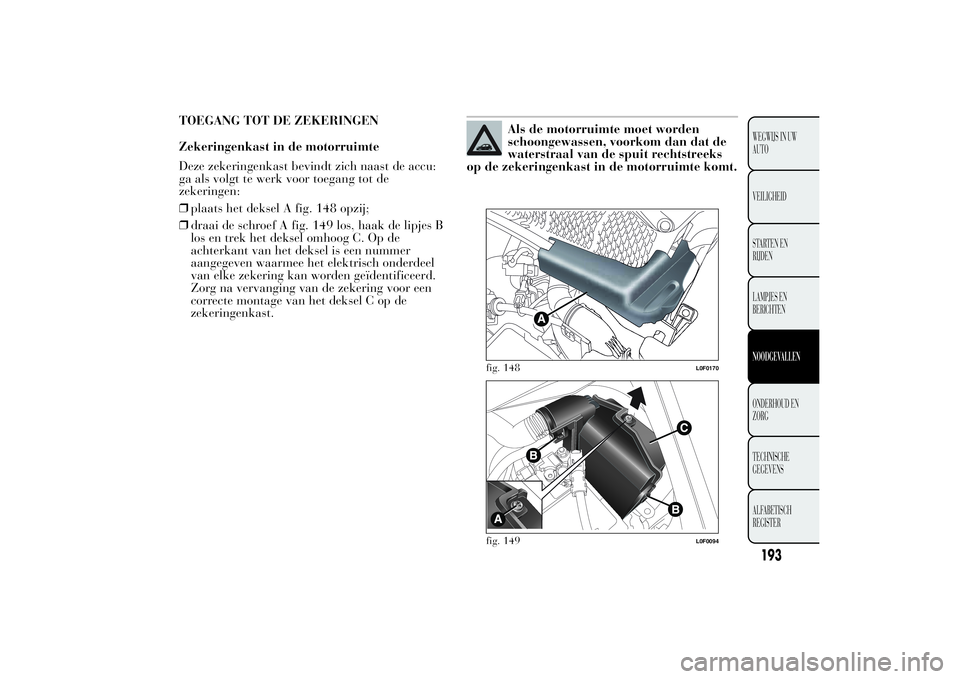

TOEGANG TOT DE ZEKERINGEN
Zekeringenkast in de motorruimte
Deze zekeringenkast bevindt zich naast de accu:
ga als volgt te werk voor toegang tot de
zekeringen:
❒plaats het deksel A fig. 148 opzij;
❒draai de schroef A fig. 149 los, haak de lipjes B
los en trek het deksel omhoog C. Op de
achterkant van het deksel is een nummer
aangegeven waarmee het elektrisch onderdeel
van elke zekering kan worden geïdentificeerd.
Zorg na vervanging van de zekering voor een
correcte montage van het deksel C op de
zekeringenkast.
Als de motorruimte moet worden
schoongewassen, voorkom dan dat de
waterstraal van de spuit rechtstreeks
op de zekeringenkast in de motorruimte komt.
fig. 148
L0F0170
fig. 149
L0F0094
193WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

.

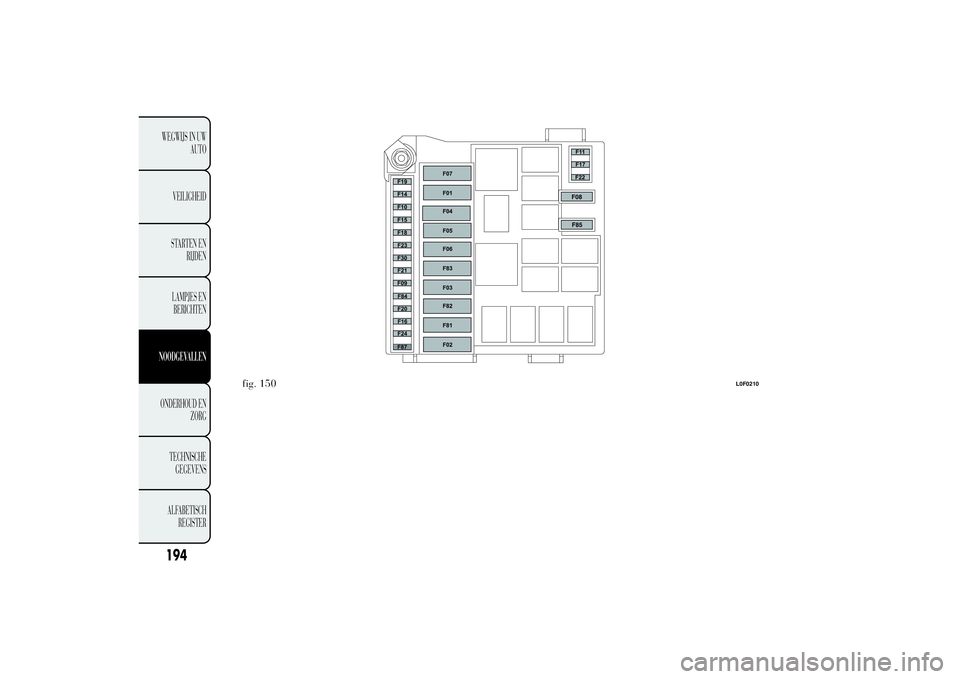

fig. 150
L0F0210
194WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

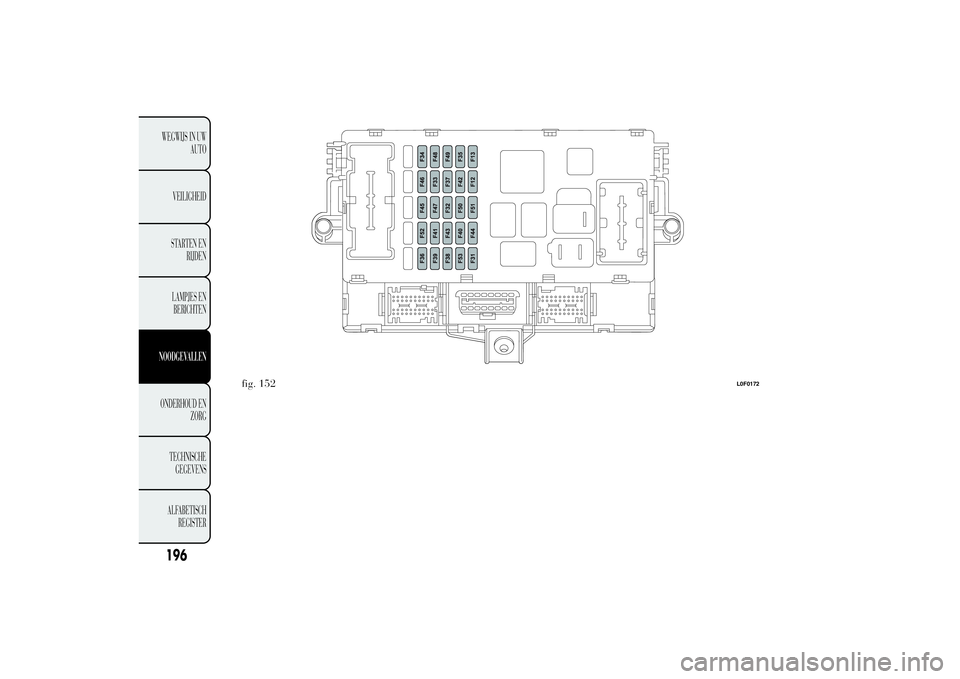

Zekeringenkast op het dashboard
Trek met één hand aan het onderste gedeelte van
de klep B en duw met de andere hand op het
onderdeel A. De zekeringen bevinden zich in het
zekeringenkastje getoond infig.152.
.
fig. 151
L0F0171
195WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

.
fig. 152
L0F0172
196WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

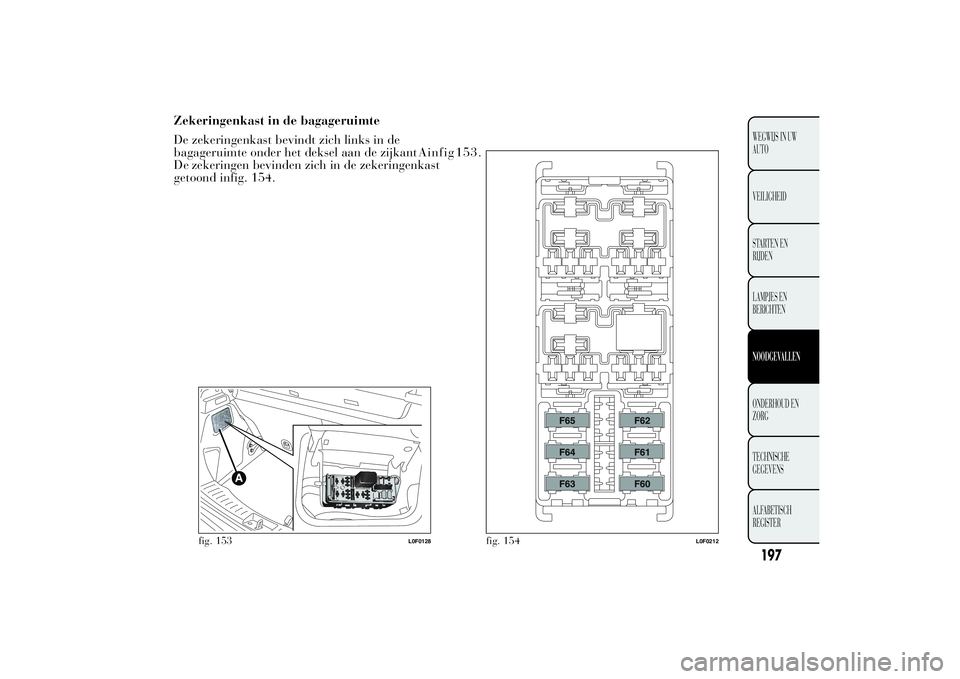

Zekeringenkast in de bagageruimte
De zekeringenkast bevindt zich links in de
bagageruimte onder het deksel aan de zijkant Ainfig 153.
zekeringen bevinden zich in de zekeringenkast
getoond infig. 154.
fig. 153
L0F0128
fig. 154
L0F0212
197WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
De

ZEKERINGEN SCHEMAZekeringenkast in de motorruimte ZEKERING AMPERE
BCM F01 60
RDU F02 50
Startschakelaar F03 20
BSM1 (pomp) F04 40
EPS F05 70
Koelventilator met één versnelling (verwarmde
motoren)F06 20
Koelventilator met twee versnellingen/Lage snelheid
koelventilator (motoren met klimaatregeling)F06 30
Hoge snelheid koelventilator F07 40
Mistlicht F08 30
Koplampsproeierpomp F09 20
Claxons F10 15
Motormanagementsysteem (secundaire verbruikers) F11 10
Grootlicht F14 15
Opendakmotor F15 20
+15 ECM/bobine T10 F16 7,5
ECM primaire verbruikers (versies 0.9 TwinAir 85
pk/1.2 8V 69 pk)F17 10
'+30 ECM/bobine T09 F18 5
Brandstofpomp F19 15
