Lancia Ypsilon 2011 Instructieboek (in Dutch)

BUSJE MET AFDICHTMIDDEL VERVANGEN
Ga als volgt te werk:
❒maak de snelkoppeling A fig. 124 los;
❒draai het te vervangen busje linksom en trek het
omhoog;
❒breng het nieuwe busje aan en draai het
rechtsom;
❒sluit snelkoppeling A op het busje aan en breng
de doorzichtige leiding B in zijn zitting aan.
EEN LAMP VERVANGENALGEMENE INSTRUCTIES
❒Controleer alvorens een lamp te vervangen of de
contacten zijn geoxideerd;
❒Vervang defecte lampen door exemplaren van
hetzelfde type en vermogen;
❒controleer na vervanging van een gloeilamp in
de koplamp altijd of de koplampafstelling
goed is;
❒als een lamp niet functioneert, controleer dan of
de betreffende zekering is doorgebrand alvorens
de lamp te vervangen. Om de zekeringen te
vinden wordt verwezen naar de paragraaf
“Zekeringen vervangen” in dit hoofdstuk;
BELANGRIJK
Wijzigingen of reparaties aan het
elektrisch systeem die niet correct
zijn uitgevoerd en waarbij geen rekening
wordt gehouden met de technische
systeemgegevens, kunnen storingen in de
werking en zelfs brand tot gevolg hebben.
BELANGRIJK
In halogeenlampen bevindt zich gas
onder druk.
fig. 124
L0F0008
179WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

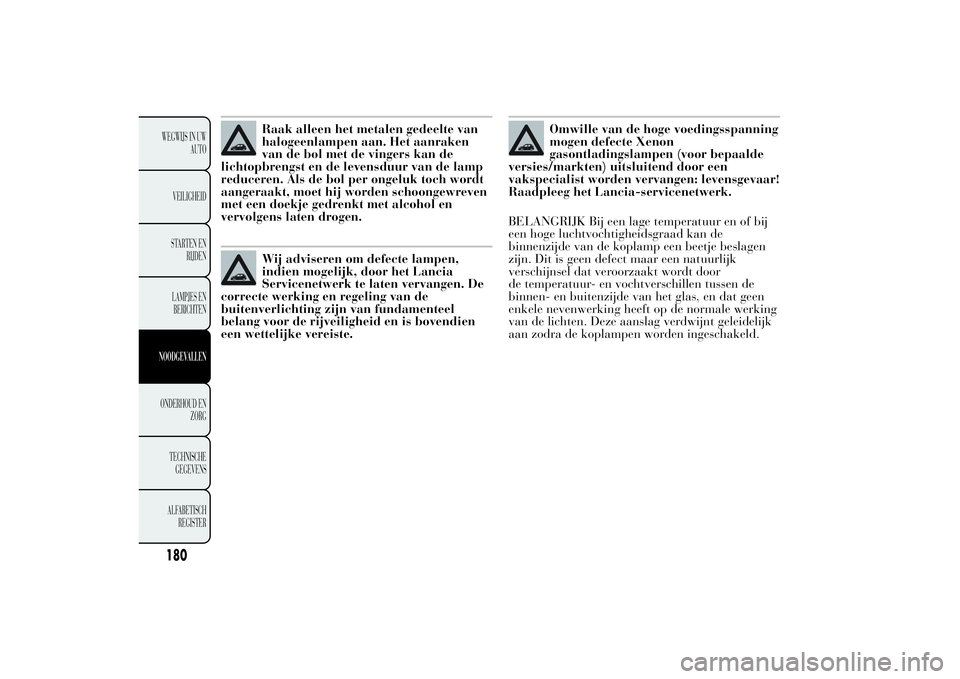

Raak alleen het metalen gedeelte van
halogeenlampen aan. Het aanraken
van de bol met de vingers kan de
lichtopbrengst en de levensduur van de lamp
reduceren. Als de bol per ongeluk toch wordt
aangeraakt, moet hij worden schoongewreven
met een doekje gedrenkt met alcohol en
vervolgens laten drogen.Wij adviseren om defecte lampen,
indien mogelijk, door het Lancia
Servicenetwerk te laten vervangen. De
correcte werking en regeling van de
buitenverlichting zijn van fundamenteel
belang voor de rijveiligheid en is bovendien
een wettelijke vereiste.
Omwille van de hoge voedingsspanning
mogen defecte Xenon
gasontladingslampen (voor bepaalde
versies/markten) uitsluitend door een
vakspecialist worden vervangen: levensgevaar!
Raadpleeg het Lancia-servicenetwerk.
BELANGRIJK Bij een lage temperatuur en of bij
een hoge luchtvochtigheidsgraad kan de
binnenzijde van de koplamp een beetje beslagen
zijn. Dit is geen defect maar een natuurlijk
verschijnsel dat veroorzaakt wordt door
de temperatuur- en vochtverschillen tussen de
binnen- en buitenzijde van het glas, en dat geen
enkele nevenwerking heeft op de normale werking
van de lichten. Deze aanslag verdwijnt geleidelijk
aan zodra de koplampen worden ingeschakeld.
180WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TYPEN LAMPENDe auto is uitgerust met verschillende typen gloeilampen:
Volglas lampen:(type A) klemmontage. Trek om te
verwijderen.Lamp met bajonet-sluiting:(type B) druk de lamp
ietwat in en draai linksom om hem uit de houder te
verwijderen.
Buislampen:(type C) trek de lamp uit de veercontacten
om hem te verwijderen.
Halogeenlampen:(type D) haak de borgveer los om de
lamp uit de zitting te verwijder.
Halogeenlampen:(type E) haak de borgveer los om de
lamp uit de zitting te verwijder.
Xenon gasontladingslampen:(type F) raadpleeg het
Lancia Servicenetwerk om dit type lamp te vervangen.
181WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

LampenLamp Type Vermogen Zie Figuur
Dimlicht\grootlicht H4 55W D
Dimlicht met Xenon gasontladingslampen
(voor bepaalde versies/markten)D1S 35W F
Stadlicht voor W5W 5W A
Dagverlichting (DRL) W21W 21W B
Stadslicht achter LEDS - -
Richtingaanwijzers voor PY24W 24W B
Richtingaanwijzers op flanken W5W 5W A
Richtingaanwijzers achter PY21W 21W B
Remlichten W16W 16W B
Derde remlicht LEDS - -
Mistlicht H1 55W E
Achteruitrijlichten P21W 21W B
Mistachterlicht P21W 21W B
Kentekenverlichting W5W 5W C
Planfondverlichting voor C5W 5W C
Bagageruimteverlichting W5W 5W A
Dashboardkastverlichting C5W 5W C
182WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

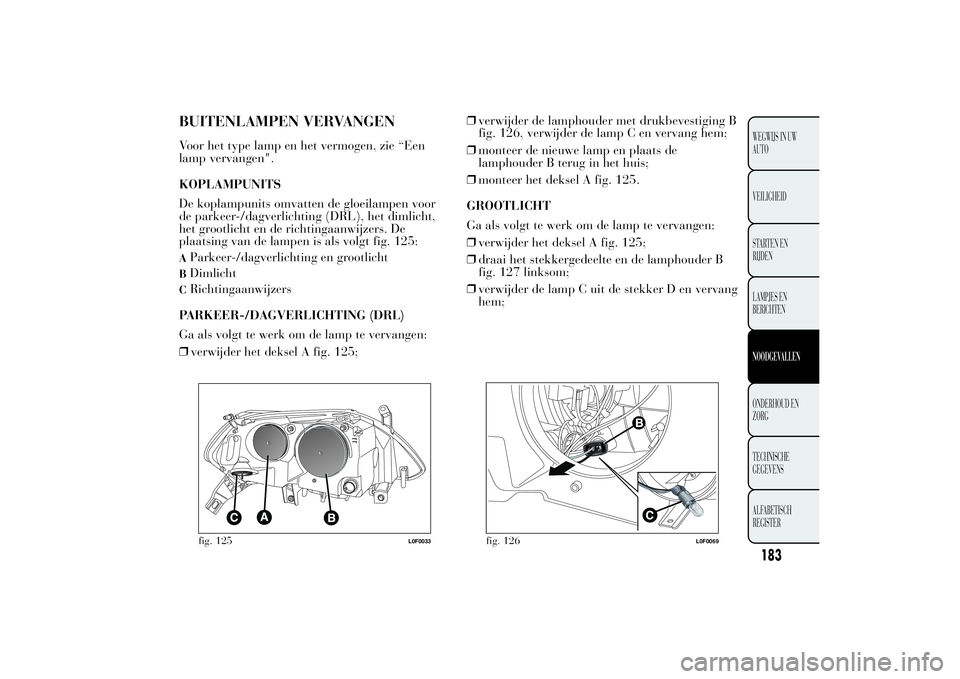

BUITENLAMPEN VERVANGENVoor het type lamp en het vermogen, zie “Een
lamp vervangen".
KOPLAMPUNITS
De koplampunits omvatten de gloeilampen voor
de parkeer-/dagverlichting (DRL), het dimlicht,
het grootlicht en de richtingaanwijzers. De
plaatsing van de lampen is als volgt fig. 125:AParkeer-/dagverlichting en grootlichtBDimlichtCRichtingaanwijzers
PARKEER-/DAGVERLICHTING (DRL)
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel A fig. 125;❒verwijder de lamphouder met drukbevestiging B
fig. 126, verwijder de lamp C en vervang hem;
❒monteer de nieuwe lamp en plaats de
lamphouder B terug in het huis;
❒monteer het deksel A fig. 125.
GROOTLICHT
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel A fig. 125;
❒draai het stekkergedeelte en de lamphouder B
fig. 127 linksom;
❒verwijder de lamp C uit de stekker D en vervang
hem;fig. 125
L0F0033
fig. 126
L0F0069
183WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

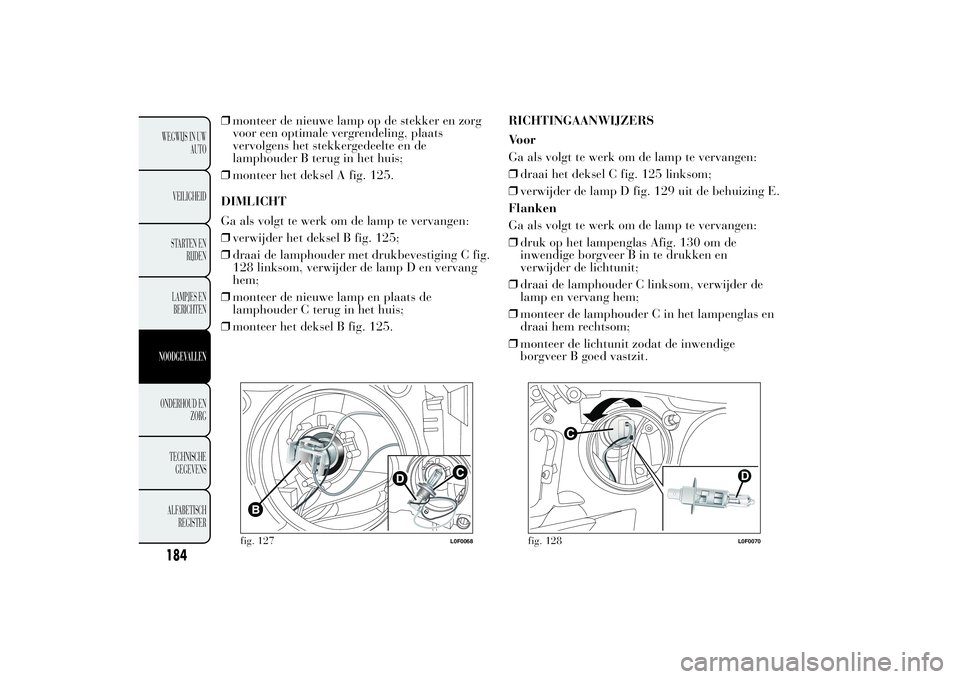

❒monteer de nieuwe lamp op de stekker en zorg
voor een optimale vergrendeling, plaats
vervolgens het stekkergedeelte en de
lamphouder B terug in het huis;
❒monteer het deksel A fig. 125.
DIMLICHT
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het deksel B fig. 125;
❒draai de lamphouder met drukbevestiging C fig.
128 linksom, verwijder de lamp D en vervang
hem;
❒monteer de nieuwe lamp en plaats de
lamphouder C terug in het huis;
❒monteer het deksel B fig. 125.RICHTINGAANWIJZERS
Voor
Ga als volgt te werk om de lamp te vervangen:
❒draai het deksel C fig. 125 linksom;
❒verwijder de lamp D fig. 129 uit de behuizing E.
Flanken
Ga als volgt te werk om de lamp te vervangen:
❒druk op het lampenglas Afig. 130 om de
inwendige borgveer B in te drukken en
verwijder de lichtunit;
❒draai de lamphouder C linksom, verwijder de
lamp en vervang hem;
❒monteer de lamphouder C in het lampenglas en
draai hem rechtsom;
❒monteer de lichtunit zodat de inwendige
borgveer B goed vastzit.
fig. 127
L0F0068
fig. 128
L0F0070
184WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

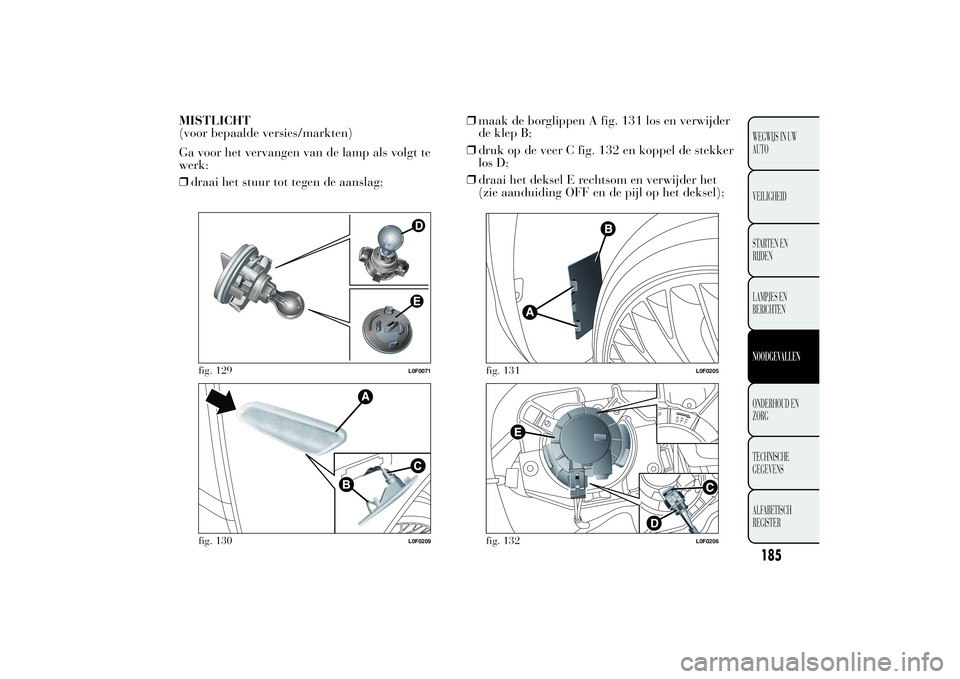

MISTLICHT
(voor bepaalde versies/markten)
Ga voor het vervangen van de lamp als volgt te
werk:
❒draai het stuur tot tegen de aanslag;❒maak de borglippen A fig. 131 los en verwijder
de klep B;
❒druk op de veer C fig. 132 en koppel de stekker
los D;
❒draai het deksel E rechtsom en verwijder het
(zie aanduiding OFF en de pijl op het deksel);
fig. 129
L0F0071
fig. 130
L0F0209
fig. 131
L0F0205
fig. 132
L0F0206
185WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

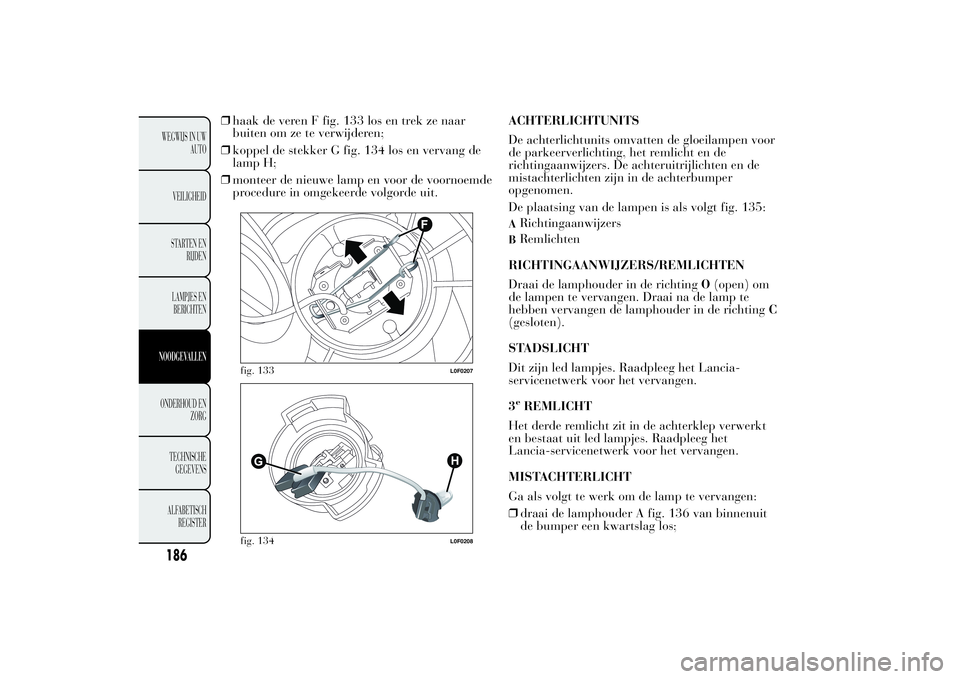

❒haak de veren F fig. 133 los en trek ze naar
buiten om ze te verwijderen;
❒koppel de stekker G fig. 134 los en vervang de
lamp H;
❒monteer de nieuwe lamp en voor de voornoemde
procedure in omgekeerde volgorde uit.ACHTERLICHTUNITS
De achterlichtunits omvatten de gloeilampen voor
de parkeerverlichting, het remlicht en de
richtingaanwijzers. De achteruitrijlichten en de
mistachterlichten zijn in de achterbumper
opgenomen.
De plaatsing van de lampen is als volgt fig. 135:
ARichtingaanwijzersBRemlichten
RICHTINGAANWIJZERS/REMLICHTEN
Draai de lamphouder in de richtingO(open) om
de lampen te vervangen. Draai na de lamp te
hebben vervangen de lamphouder in de richtingC
(gesloten).
STADSLICHT
Dit zijn led lampjes. Raadpleeg het Lancia-
servicenetwerk voor het vervangen.
3eREMLICHT
Het derde remlicht zit in de achterklep verwerkt
en bestaat uit led lampjes. Raadpleeg het
Lancia-servicenetwerk voor het vervangen.
MISTACHTERLICHT
Ga als volgt te werk om de lamp te vervangen:
❒draai de lamphouder A fig. 136 van binnenuit
de bumper een kwartslag los;
fig. 133
L0F0207
fig. 134
L0F0208
186WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

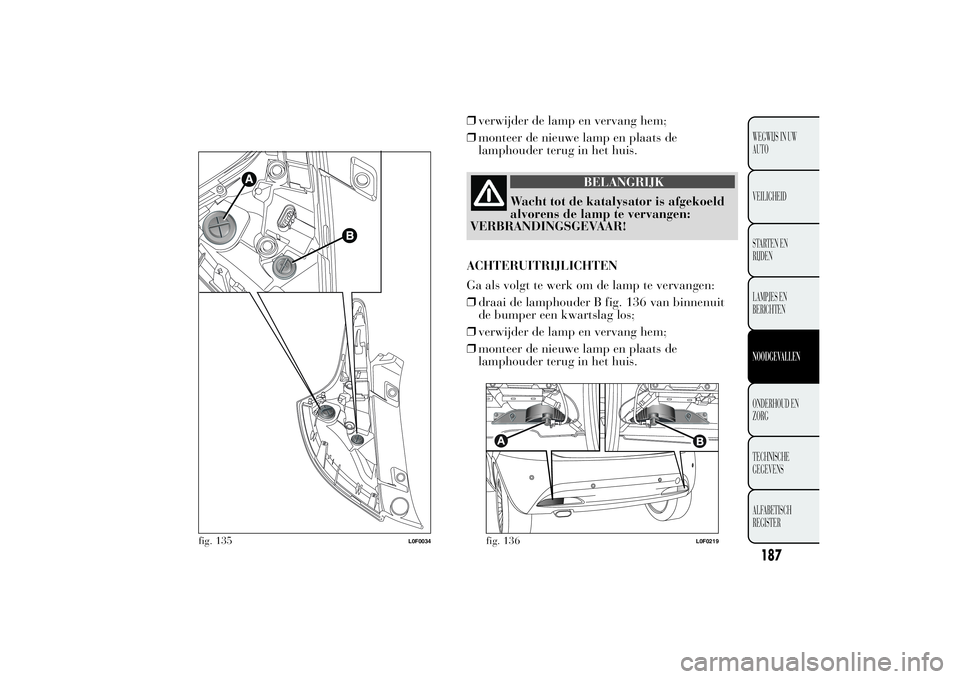

❒verwijder de lamp en vervang hem;
❒monteer de nieuwe lamp en plaats de
lamphouder terug in het huis.
BELANGRIJK
Wacht tot de katalysator is afgekoeld
alvorens de lamp te vervangen:
VERBRANDINGSGEVAAR!
ACHTERUITRIJLICHTEN
Ga als volgt te werk om de lamp te vervangen:
❒draai de lamphouder B fig. 136 van binnenuit
de bumper een kwartslag los;
❒verwijder de lamp en vervang hem;
❒monteer de nieuwe lamp en plaats de
lamphouder terug in het huis.
fig. 135
L0F0034
fig. 136
L0F0219
187WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

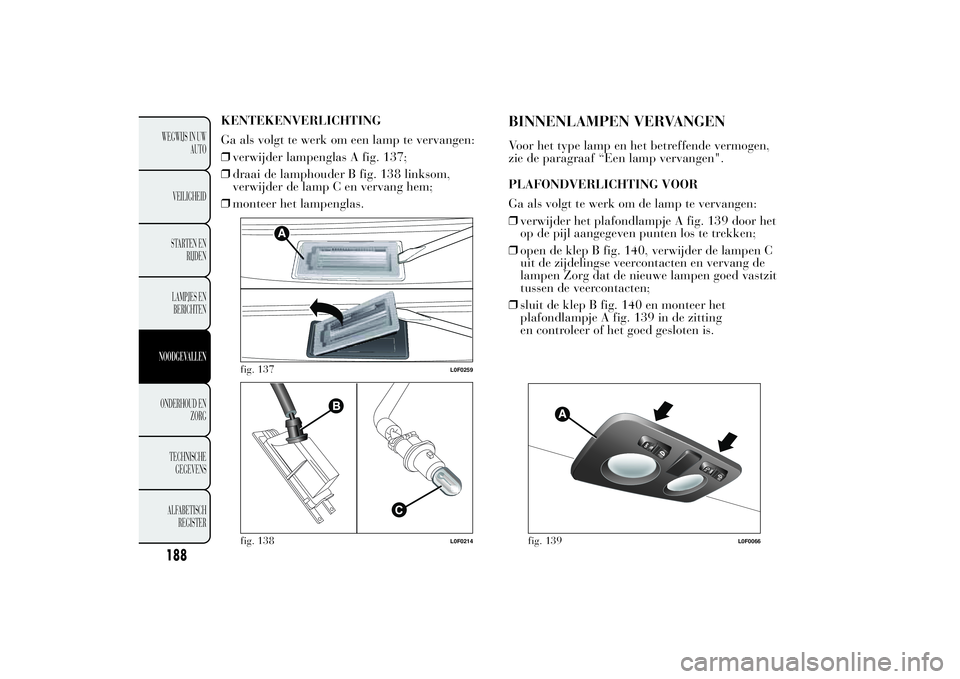

KENTEKENVERLICHTING
Ga als volgt te werk om een lamp te vervangen:
❒verwijder lampenglas A fig. 137;
❒draai de lamphouder B fig. 138 linksom,
verwijder de lamp C en vervang hem;
❒monteer het lampenglas.
BINNENLAMPEN VERVANGENVoor het type lamp en het betreffende vermogen,
zie de paragraaf “Een lamp vervangen".
PLAFONDVERLICHTING VOOR
Ga als volgt te werk om de lamp te vervangen:
❒verwijder het plafondlampje A fig. 139 door het
op de pijl aangegeven punten los te trekken;
❒open de klep B fig. 140, verwijder de lampen C
uit de zijdelingse veercontacten en vervang de
lampen Zorg dat de nieuwe lampen goed vastzit
tussen de veercontacten;
❒sluit de klep B fig. 140 en monteer het
plafondlampje A fig. 139 in de zitting
en controleer of het goed gesloten is.
fig. 137
L0F0259
fig. 138
L0F0214
fig. 139
L0F0066
