Lancia Ypsilon 2011 Instrukcja obsługi (in Polish)

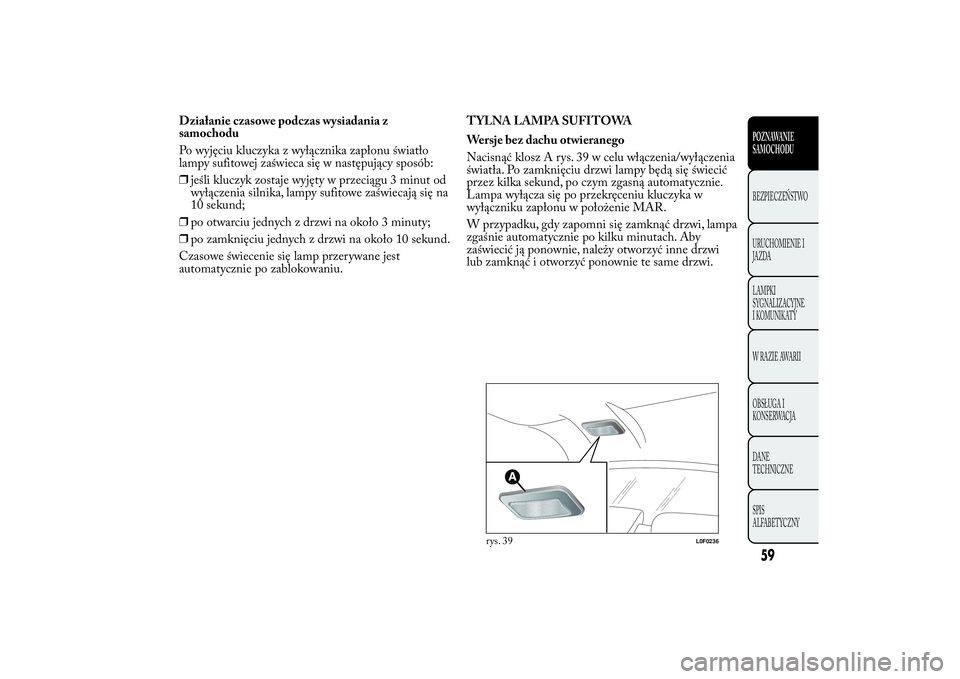

Działanie czasowe podczas wysiadania z
samochodu
Po wyjęciu kluczyka z wyłącznika zapłonu światło
lampy sufitowej zaświeca się w następujący sposób:
❒jeśli kluczyk zostaje wyjęty w przeciągu 3 minut od
wyłączenia silnika, lampy sufitowe zaświecają się na
10 sekund;
❒po otwarciu jednych z drzwi na około 3 minuty;
❒po zamknięciu jednych z drzwi na około 10 sekund.
Czasowe świecenie się lamp przerywane jest
automatycznie po zablokowaniu.TYLNA LAMPA SUFITOWA
Wersje bez dachu otwieranego
Nacisnąć klosz A rys. 39 w celu włączenia/wyłączenia
światła. Po zamknięciu drzwi lampy będą się świecić
przez kilka sekund, po czym zgasną automatycznie.
Lampa wyłącza się po przekręceniu kluczyka w
wyłączniku zapłonu w położenie MAR.
W przypadku, gdy zapomni się zamknąć drzwi, lampa
zgaśnie automatycznie po kilku minutach. Aby
zaświecić ją ponownie, należy otworzyć inne drzwi
lub zamknąć i otworzyć ponownie te same drzwi.
rys. 39
L0F0236
59POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

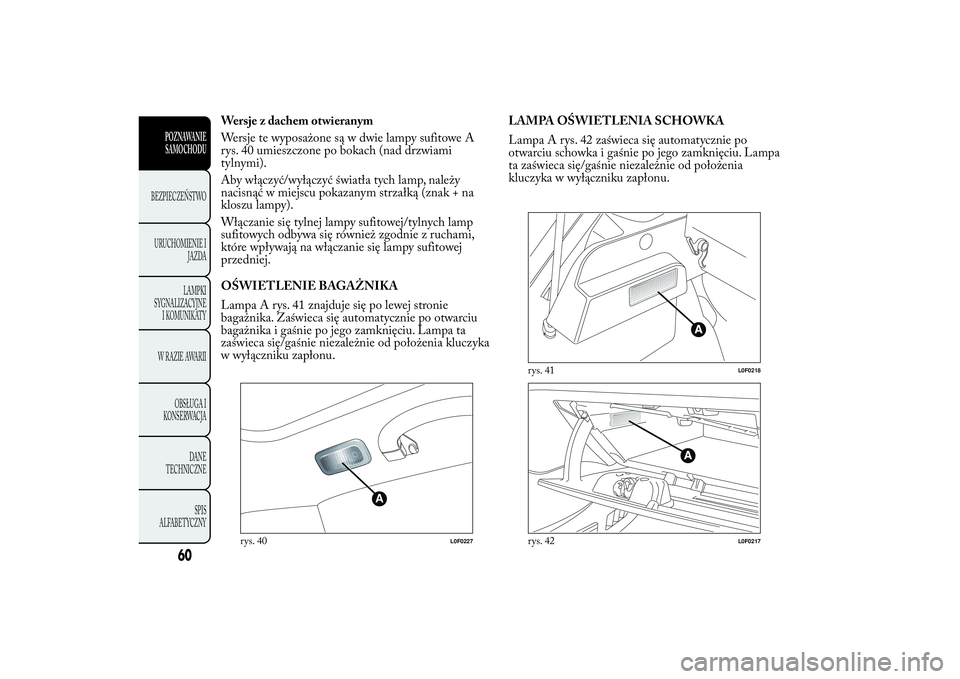

Wersje z dachem otwieranym
Wersje te wyposażone są w dwie lampy sufitowe A
rys. 40 umieszczone po bokach (nad drzwiami
tylnymi).
Aby włączyć/wyłączyć światła tych lamp, należy
nacisnąć w miejscu pokazanym strzałką (znak + na
kloszu lampy).
Włączanie się tylnej lampy sufitowej/tylnych lamp
sufitowych odbywa się również zgodnie z ruchami,
które wpływają na włączanie się lampy sufitowej
przedniej.
OŚWIETLENIE BAGAŻNIKA
Lampa A rys. 41 znajduje się po lewej stronie
bagażnika. Zaświeca się automatycznie po otwarciu
bagażnika i gaśnie po jego zamknięciu. Lampa ta
zaświeca się/gaśnie niezależnie od położenia kluczyka
w wyłączniku zapłonu.LAMPA OŚWIETLENIA SCHOWKA
Lampa A rys. 42 zaświeca się automatycznie po
otwarciu schowka i gaśnie po jego zamknięciu. Lampa
ta zaświeca się/gaśnie niezależnie od położenia
kluczyka w wyłączniku zapłonu.
A
rys. 40
L0F0227
rys. 41
L0F0218
rys. 42
L0F0217
60
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

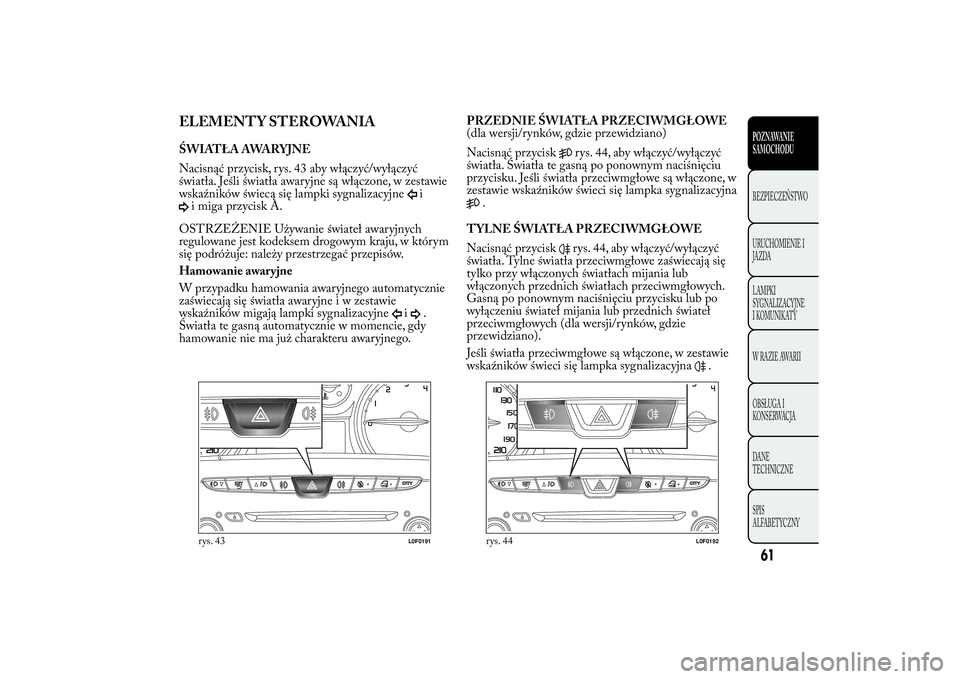

ELEMENTY STEROWANIAŚWIATŁA AWARYJNE
Nacisnąć przycisk, rys. 43 aby włączyć/wyłączyć
światła. Jeśli światła awaryjne są włączone, w zestawie
wskaźników świecą się lampki sygnalizacyjne
i
i miga przycisk A.
OSTRZEŻENIE Używanie świateł awaryjnych
regulowane jest kodeksem drogowym kraju, w którym
się podróżuje: należy przestrzegać przepisów.
Hamowanie awaryjne
W przypadku hamowania awaryjnego automatycznie
zaświecają się światła awaryjneiwzestawie
wskaźników migają lampki sygnalizacyjne
i
.
Światła te gasną automatycznie w momencie, gdy
hamowanie nie ma już charakteru awaryjnego.PRZEDNIE ŚWIATŁA PRZECIWMGŁOWE
(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk
rys. 44, aby włączyć/wyłączyć
światła. Światła te gasną po ponownym naciśnięciu
przycisku. Jeśli światła przeciwmgłowe są włączone, w
zestawie wskaźników świeci się lampka sygnalizacyjna
.
TYLNE ŚWIATŁA PRZECIWMGŁOWE
Nacisnąć przycisk
rys. 44, aby włączyć/wyłączyć
światła. Tylne światła przeciwmgłowe zaświecają się
tylko przy włączonych światłach mijania lub
włączonych przednich światłach przeciwmgłowych.
Gasną po ponownym naciśnięciu przycisku lub po
wyłączeniu świateł mijania lub przednich świateł
przeciwmgłowych (dla wersji/rynków, gdzie
przewidziano).
Jeśli światła przeciwmgłowe są włączone, w zestawie
wskaźników świeci się lampka sygnalizacyjna
.
rys. 43
L0F0191
rys. 44
L0F0192
61POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

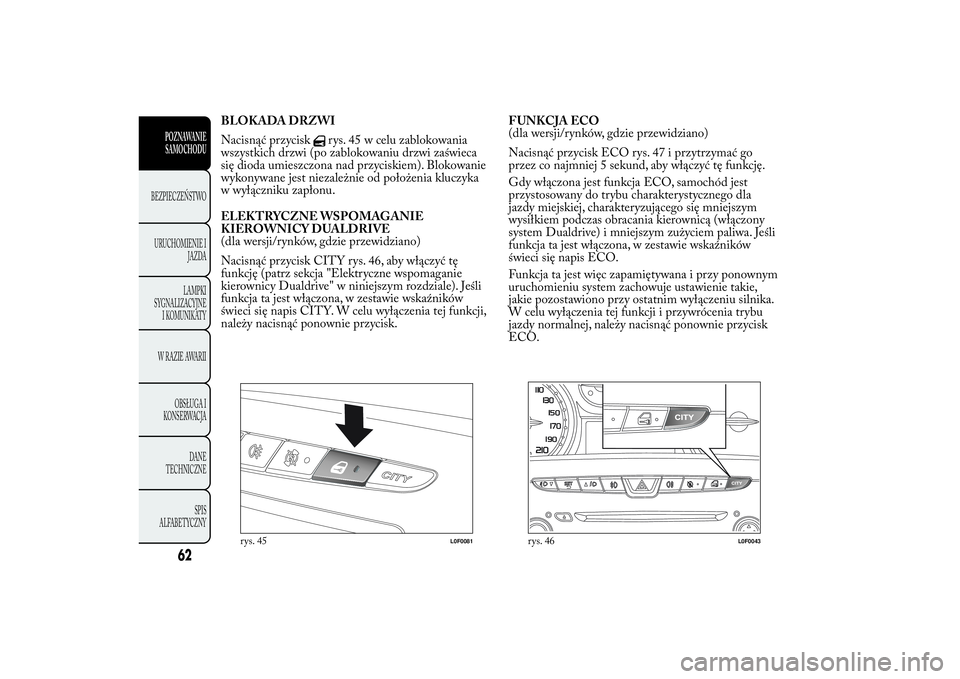

BLOKADA DRZWI
Nacisnąć przycisk
rys. 45 w celu zablokowania
wszystkich drzwi (po zablokowaniu drzwi zaświeca
się dioda umieszczona nad przyciskiem). Blokowanie
wykonywane jest niezależnie od położenia kluczyka
w wyłączniku zapłonu.
ELEKTRYCZNE WSPOMAGANIE
KIEROWNICY DUALDRIVE
(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk CITY rys. 46, aby włączyć tę
funkcję (patrz sekcja "Elektryczne wspomaganie
kierownicy Dualdrive" w niniejszym rozdziale). Jeśli
funkcja ta jest włączona, w zestawie wskaźników
świeci się napis CITY. W celu wyłączenia tej funkcji,
należy nacisnąć ponownie przycisk.FUNKCJA ECO
(dla wersji/rynków, gdzie przewidziano)
Nacisnąć przycisk ECO rys. 47 i przytrzymać go
przez co najmniej 5 sekund, aby włączyć tę funkcję.
Gdy włączona jest funkcja ECO, samochód jest
przystosowany do trybu charakterystycznego dla
jazdy miejskiej, charakteryzującego się mniejszym
wysiłkiem podczas obracania kierownicą (włączony
system Dualdrive) i mniejszym zużyciem paliwa. Jeśli
funkcja ta jest włączona, w zestawie wskaźników
świeci się napis ECO.
Funkcja ta jest więc zapamiętywana i przy ponownym
uruchomieniu system zachowuje ustawienie takie,
jakie pozostawiono przy ostatnim wyłączeniu silnika.
W celu wyłączenia tej funkcji i przywrócenia trybu
jazdy normalnej, należy nacisnąć ponownie przycisk
ECO.
rys. 45
L0F0081
rys. 46
L0F0043
62
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

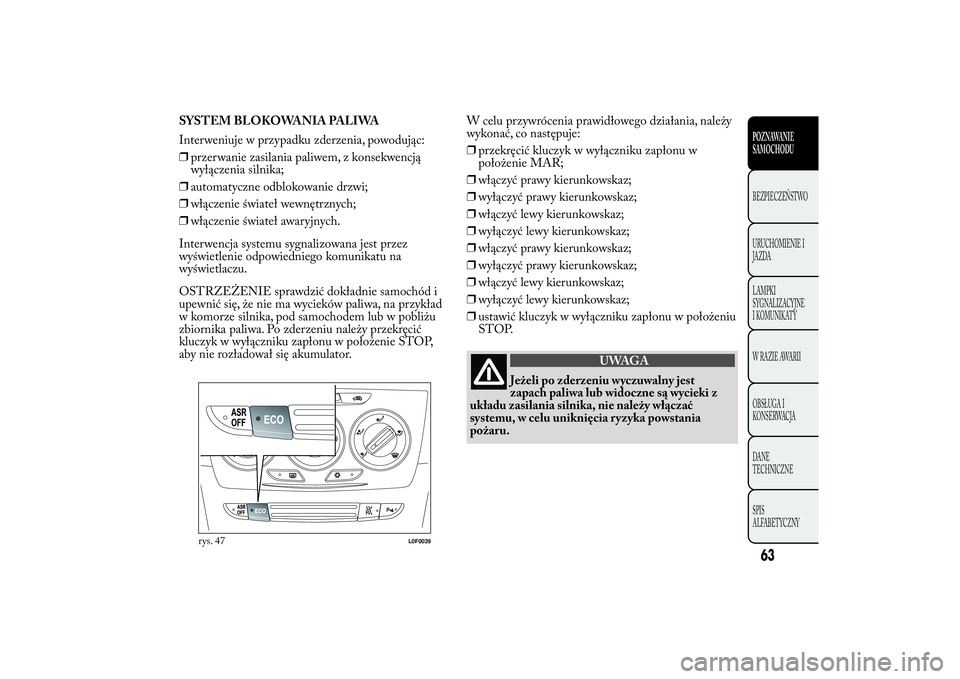

SYSTEM BLOKOWANIA PALIWA
Interweniuje w przypadku zderzenia, powodując:
❒przerwanie zasilania paliwem, z konsekwencją
wyłączenia silnika;
❒automatyczne odblokowanie drzwi;
❒włączenie świateł wewnętrznych;
❒włączenie świateł awaryjnych.
Interwencja systemu sygnalizowana jest przez
wyświetlenie odpowiedniego komunikatu na
wyświetlaczu.
OSTRZEŻENIE sprawdzić dokładnie samochód i
upewnić się, że nie ma wycieków paliwa, na przykład
w komorze silnika, pod samochodem lub w pobliżu
zbiornika paliwa. Po zderzeniu należy przekręcić
kluczyk w wyłączniku zapłonu w położenie STOP,
aby nie rozładował się akumulator.W celu przywrócenia prawidłowego działania, należy
wykonać, co następuje:
❒przekręcić kluczyk w wyłączniku zapłonu w
położenie MAR;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒włączyć prawy kierunkowskaz;
❒wyłączyć prawy kierunkowskaz;
❒włączyć lewy kierunkowskaz;
❒wyłączyć lewy kierunkowskaz;
❒ustawić kluczyk w wyłączniku zapłonu w położeniu
STOP.
UWAGA
Jeżeli po zderzeniu wyczuwalny jest
zapach paliwa
lub widoczne są wycieki z
układu zasilania silnika, nie należy włączać
systemu, w celu uniknięcia ryzyka powstania
pożaru.
rys. 47
L0F0039
63POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

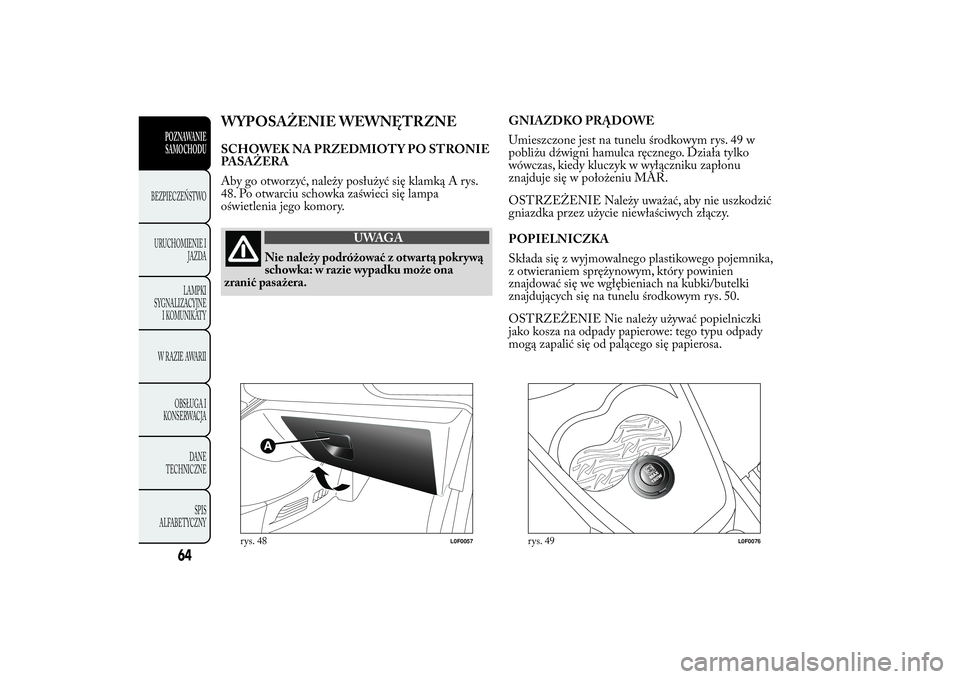

WYPOSAŻENIE WEWNĘTRZNESCHOWEK NA PRZEDMIOTY PO STRONIE
PASAŻERA
Aby go otworzyć, należy posłużyć się klamką A rys.
48. Po otwarciu schowka zaświeci się lampa
oświetlenia jego komory.
UWAGA
Nie należy podróżować z otwartą pokrywą
schowka: w r
azie wypadku może ona
zranić pasażera.GNIAZDKO PRĄDOWE
Umieszczone jest na tunelu środkowym rys. 49 w
pobliżu dźwigni hamulca ręcznego. Działa tylko
wówczas, kiedy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
OSTRZEŻENIE Należy uważać, aby nie uszkodzić
gniazdka przez użycie niewłaściwych złączy.
POPIELNICZKA
Składa się z wyjmowalnego plastikowego pojemnika,
z otwieraniem sprężynowym, który powinien
znajdować się we wgłębieniach na kubki/butelki
znajdujących się na tunelu środkowym rys. 50.
OSTRZEŻENIE Nie należy używać popielniczki
jako kosza na odpady papierowe: tego typu odpady
mogą zapalić się od palącego się papierosa.
rys. 48
L0F0057
rys. 49
L0F0076
64
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

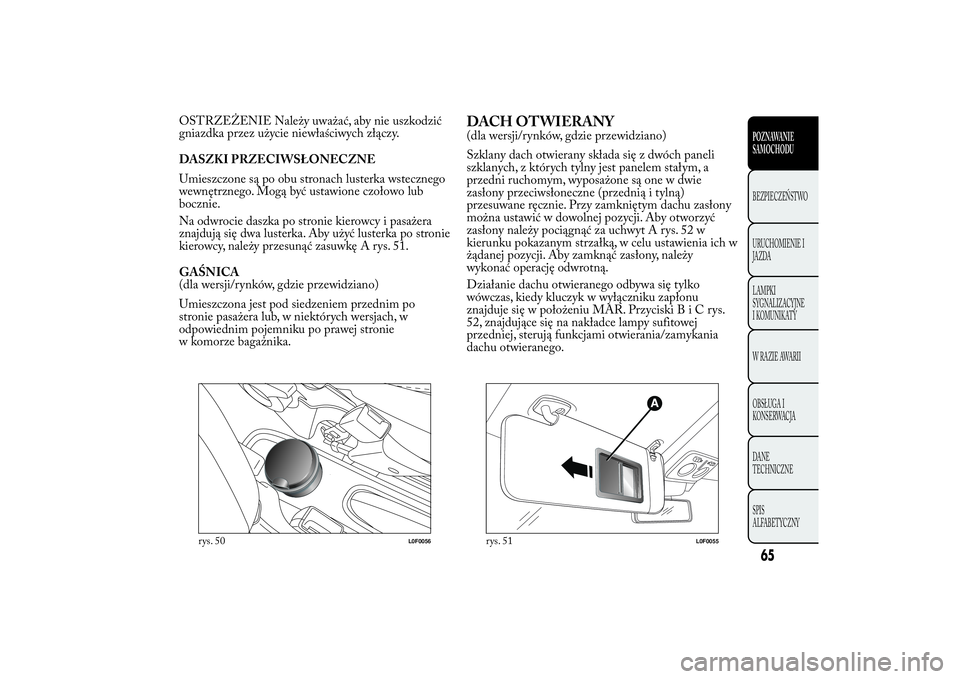

OSTRZEŻENIE Należy uważać, aby nie uszkodzić
gniazdka przez użycie niewłaściwych złączy.
DASZKI PRZECIWSŁONECZNE
Umieszczone są po obu stronach lusterka wstecznego
wewnętrznego. Mogą być ustawione czołowo lub
bocznie.
Na odwrocie daszka po stronie kierowcy i pasażera
znajdują się dwa lusterka. Aby użyć lusterka po stronie
kierowcy, należy przesunąć zasuwkę A rys. 51.
GAŚNICA
(dla wersji/rynków, gdzie przewidziano)
Umieszczona jest pod siedzeniem przednim po
stronie pasażera lub, w niektórych wersjach, w
odpowiednim pojemniku po prawej stronie
w komorze bagażnika.
DACH OTWIERANY(dla wersji/rynków, gdzie przewidziano)
Szklany dach otwierany składa się z dwóch paneli
szklanych, z których tylny jest panelem stałym, a
przedni ruchomym, wyposażone są one w dwie
zasłony przeciwsłoneczne (przednią i tylną)
przesuwane ręcznie. Przy zamkniętym dachu zasłony
można ustawić w dowolnej pozycji. Aby otworzyć
zasłony należy pociągnąć za uchwyt A rys. 52 w
kierunku pokazanym strzałką, w celu ustawienia ich w
żądanej pozycji. Aby zamknąć zasłony, należy
wykonać operację odwrotną.
Działanie dachu otwieranego odbywa się tylko
wówczas, kiedy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR. PrzyciskiBiCrys.
52, znajdujące się na nakładce lampy sufitowej
przedniej, sterują funkcjami otwierania/zamykania
dachu otwieranego.
rys. 50
L0F0056
rys. 51
L0F0055
65POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

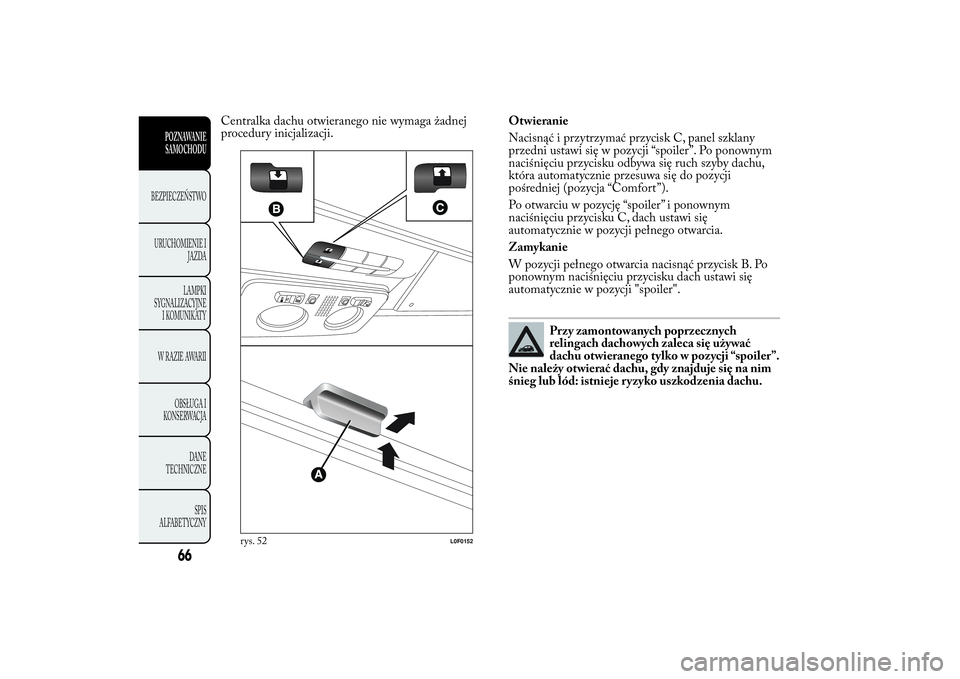

Centralka dachu otwieranego nie wymaga żadnej
procedury inicjalizacji.Otwieranie
Nacisnąć i przytrzymać przycisk C, panel szklany
przedni ustawi się w pozycji “spoiler”. Po ponownym
naciśnięciu przycisku odbywa się ruch szyby dachu,
która automatycznie przesuwa się do pozycji
pośredniej (pozycja “Comfort”).
Po otwarciu w pozycję “spoiler” i ponownym
naciśnięciu przycisku C, dach ustawi się
automatycznie w pozycji pełnego otwarcia.
Zamykanie
W pozycji pełnego otwarcia nacisnąć przycisk B. Po
ponownym naciśnięciu przycisku dach ustawi się
automatycznie w pozycji "spoiler".
Przy zamontowanych poprzecznych
relingach dachowych zaleca się używać
dachu otwieranego tylko w pozycji “spoiler”.
Nie należy otwierać dachu, gdy znajduje się na nim
śnieg lub lód: istnieje ryzyko uszkodzenia dachu.
rys. 52
L0F0152
66
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

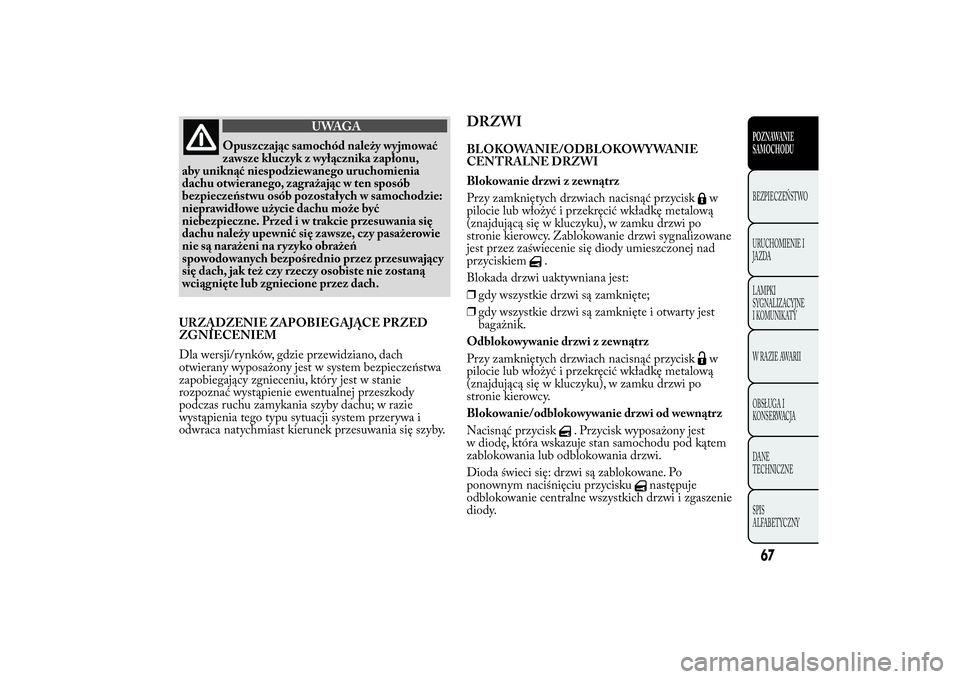

UWAGA
Opuszczając samochód należy wyjmować
zawsze
kluczyk z wyłącznika zapłonu,
aby uniknąć niespodziewanego uruchomienia
dachu otwieranego, zagrażając w ten sposób
bezpieczeństwu osób pozostałych w samochodzie:
nieprawidłowe użycie dachu może być
niebezpieczne. Przed i w trakcie przesuwania się
dachu należy upewnić się zawsze, czy pasażerowie
nie są narażeni na ryzyko obrażeń
spowodowanych bezpośrednio przez przesuwający
się dach, jak też czy rzeczy osobiste nie zostaną
wciągnięte lub zgniecione przez dach.
URZĄDZENIE ZAPOBIEGAJĄCE PRZED
ZGNIECENIEM
Dla wersji/rynków, gdzie przewidziano, dach
otwierany wyposażony jest w system bezpieczeństwa
zapobiegający zgnieceniu, który jest w stanie
rozpoznać wystąpienie ewentualnej przeszkody
podczas ruchu zamykania szyby dachu; w razie
wystąpienia tego typu sytuacji system przerywa i
odwraca natychmiast kierunek przesuwania się szyby.
DRZWIBLOKOWANIE/ODBLOKOWYWANIE
CENTRALNE DRZWI
Blokowanie drzwi z zewnątrz
Przy zamkniętych drzwiach nacisnąć przycisk
w
pilocie lub włożyć i przekręcić wkładkę metalową
(znajdującą się w kluczyku), w zamku drzwi po
stronie kierowcy. Zablokowanie drzwi sygnalizowane
jest przez zaświecenie się diody umieszczonej nad
przyciskiem
.
Blokada drzwi uaktywniana jest:
❒gdy wszystkie drzwi są zamknięte;
❒gdy wszystkie drzwi są zamknięte i otwarty jest
bagażnik.
Odblokowywanie drzwi z zewnątrz
Przy zamkniętych drzwiach nacisnąć przycisk
w
pilocie lub włożyć i przekręcić wkładkę metalową
(znajdującą się w kluczyku), w zamku drzwi po
stronie kierowcy.
Blokowanie/odblokowywanie drzwi od wewnątrz
Nacisnąć przycisk
. Przycisk wyposażony jest
w diodę, która wskazuje stan samochodu pod kątem
zablokowania lub odblokowania drzwi.
Dioda świeci się: drzwi są zablokowane. Po
ponownym naciśnięciu przycisku
następuje
odblokowanie centralne wszystkich drzwi i zgaszenie
diody.
67POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

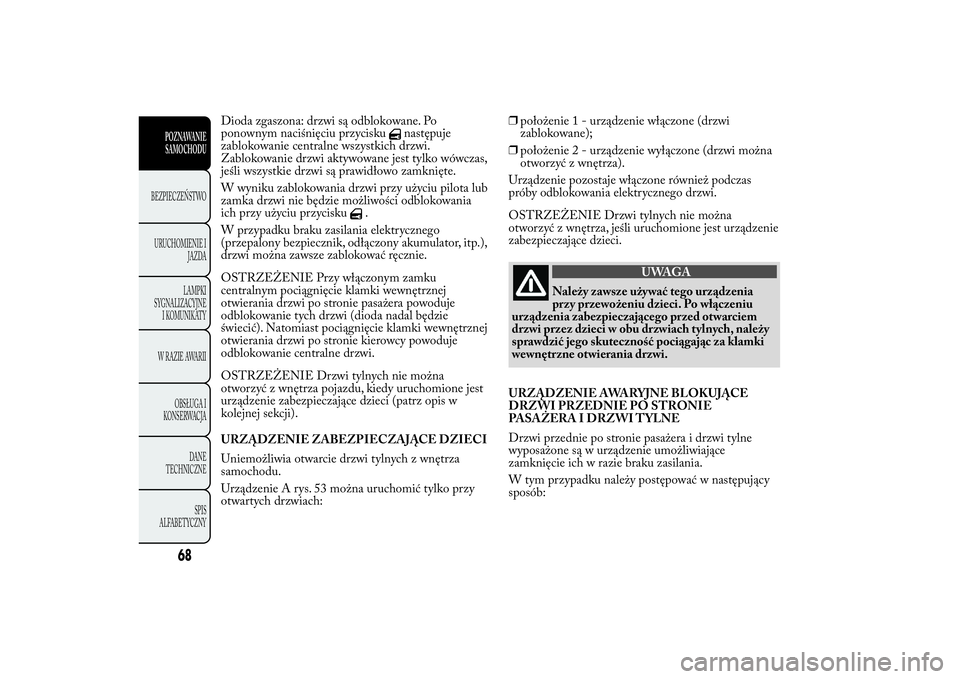

Dioda zgaszona: drzwi są odblokowane. Po
ponownym naciśnięciu przycisku
następuje
zablokowanie centralne wszystkich drzwi.
Zablokowanie drzwi aktywowane jest tylko wówczas,
jeśli wszystkie drzwi są prawidłowo zamknięte.
W wyniku zablokowania drzwi przy użyciu pilota lub
zamka drzwi nie będzie możliwości odblokowania
ich przy użyciu przycisku
.
W przypadku braku zasilania elektrycznego
(przepalony bezpiecznik, odłączony akumulator, itp.),
drzwi można zawsze zablokować ręcznie.
OSTRZEŻENIE Przy włączonym zamku
centralnym pociągnięcie klamki wewnętrznej
otwierania drzwi po stronie pasażera powoduje
odblokowanie tych drzwi (dioda nadal będzie
świecić). Natomiast pociągnięcie klamki wewnętrznej
otwierania drzwi po stronie kierowcy powoduje
odblokowanie centralne drzwi.
OSTRZEŻENIE Drzwi tylnych nie można
otworzyć z wnętrza pojazdu, kiedy uruchomione jest
urządzenie zabezpieczające dzieci (patrz opis w
kolejnej sekcji).
URZĄDZENIE ZABEZPIECZAJĄCE DZIECI
Uniemożliwia otwarcie drzwi tylnych z wnętrza
samochodu.
Urządzenie A rys. 53 można uruchomić tylko przy
otwartych drzwiach:❒położenie1-urządzenie włączone (drzwi
zablokowane);
❒położenie2-urządzenie wyłączone (drzwi można
otworzyć z wnętrza).
Urządzenie pozostaje włączone również podczas
próby odblokowania elektrycznego drzwi.
OSTRZEŻENIE Drzwi tylnych nie można
otworzyć z wnętrza, jeśli uruchomione jest urządzenie
zabezpieczające dzieci.
UWAGA
Należy zawsze używać tego urządzenia
przy
przewożeniu dzieci. Po włączeniu
urządzenia zabezpieczającego przed otwarciem
drzwi przez dzieci w obu drzwiach tylnych, należy
sprawdzić jego skuteczność pociągając za klamki
wewnętrzne otwierania drzwi.
URZĄDZENIE AWARYJNE BLOKUJĄCE
DRZWI PRZEDNIE PO STRONIE
PASAŻERA I DRZWI TYLNE
Drzwi przednie po stronie pasażera i drzwi tylne
wyposażone są w urządzenie umożliwiające
zamknięcie ich w razie braku zasilania.
W tym przypadku należy postępować w następujący
sposób:
68
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIEN
IE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
