Lancia Ypsilon 2011 Kezelési és karbantartási útmutató (in Hungarian)

❒a szórt fény bekapcsolása összehangolt a tompított
fényszórók bekapcsolásával (a világítás erősségét is
szabályozva).
IDŐZÍTETT UTASTÉR-VILÁGÍTÁS
Egyes változatoknál, éjjel vagy gyengén megvilágított
helyen a be- és kiszállás megkönnyítésére, a gépkocsi
kétféle logika szerint működő, időzített utastér-
világítással rendelkezik.
Időzítés a járműbe beszálláskor
A mennyezetvilágítás felgyullad az alábbi esetekben:
❒az ajtózárak kireteszelése után kb. 10 másodpercre;
❒valamelyik ajtó nyitott állapotában kb. 3 percre;
❒az ajtók becsukásakor kb. 10 másodpercre.
Az időzítés a gyújtáskulcs MAR állásba fordításával
megszakad.A világítás kikapcsolása három különböző mód
szerint történhet:
❒minden ajtó becsukása után, a nyitás utáni három
perces időzítés nem lesz érvényes, és a világítás 10
másodperc után kialszik. Ez az időzítés a
gyújtáskulcs MAR állásba fordításával megszakad;
❒az ajtózárak zárásakor (akár távvezérlővel, akár
a vezetőajtó zárba helyezett kulccsal), kb. 10
másodpercnyi időzítéssel.
❒minden más esetben, legfeljebb 15 perc után, az
akkumulátor kímélése érdekében
Időzítés a járműből kiszálláskor
A gyújtáskulcs kihúzásakor a mennyezetvilágítás az
alábbi esetekben gyullad fel:
❒a motor leállítása utáni három percen belül, az
indítókulcs kihúzásakor a mennyezetvilágítás kb. 10
másodpercre bekapcsol;
❒valamelyik ajtó nyitásakor kb. 3 percre;
❒valamelyik ajtó becsukásakor kb. 10 másodpercre.
Az időzítés az ajtók reteszelésekor automatikusan
befejeződik.
59ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

HÁTSÓ MENNYEZETI LÁMPATEST
Napfénytető nélküli változatoknál
Az A 39 ábra lámpatest megnyomására a világítás
bekapcsol/kikapcsol. A világítás az ajtók becsukása
után még néhány másodpercig működik, azután
automatikusan kialszik. Az időzítés a gyújtáskulcs
MAR állásba fordításával megszakad.
Ha az egyik ajtót nyitva felejtjük, a lámpa néhány perc
múlva automatikusan kialszik. A bekapcsoláshoz
nyissunk ki egy másik ajtót, vagy csukjuk be és
nyissuk ki ismét ugyanazt az ajtót.Napfénytetővel ellátott változatoknál
Ezeken a változatokon oldalt két hátsó mennyezeti
lámpatest A 40 ábra található (a hátsó ajtók felett).
A hátsó mennyezetvilágítást a bura nyíllal jelölt
részén (+ jel a burán) történő megnyomásával lehet
be- vagy kikapcsolni.
Az első mennyezetvilágítás felgyulladását
eredményező események bekövetkeztekor a hátsó
mennyezetvilágítás lámpatest(ek) is felgyullad(nak).
39 ábra
L0F0236
A
40 ábra
L0F0227
60
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

CSOMAGTÉR-VILÁGÍTÁS
Az A 41 ábra lámpatest a csomagtér bal oldalán
helyezkedik el. A csomagtérajtó nyitásakor
automatikusan felgyullad, a becsukásakor kialszik. A
világítás a gyújtáskulcs helyzetétől függetlenül
be-/kikapcsol.KESZTYŰTARTÓ-VILÁGÍTÁS
Az A 42 ábra lámpatest a kesztyűtartó nyitásakor
automatikusan felgyullad, a becsukásakor kialszik. A
világítás a gyújtáskulcs helyzetétől függetlenül
be-/kikapcsol.
41 ábra
L0F0218
42 ábra
L0F0217
61ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KEZELŐSZERVEKVÉSZVILLOGÓ
Nyomjuk meg a gombot 43 ábra a lámpák be- és
kikapcsolásához. A vészvillogó működése közben a
műszercsoporton a
és
visszajelző lámpák
felgyulladnak, és az A kapcsoló villog.
FIGYELMEZTETÉS A vészvillogó használatát az
adott ország KRESZ előírásai szabályozzák. Tartsuk
be a vonatkozó előírásokat!
Vészfékezés
Vészfékezés esetén a vészvillogók automatikusan
bekapcsolnak, és a műszercsoportban felgyulladnak a
és
visszajelző lámpák. A lámpák automatikusan
kikapcsolnak, ha a fékezés már nem vészfékezés
jellegű.KÖDFÉNYSZÓRÓK
(egyes változatoknál/piacokon)
A lámpák a
44 ábra gomb működtetésére
felgyulladnak vagy kialszanak. A világítás kikapcsolása
a gomb ismételt megnyomásával történik. A
bekapcsolt ködfényszórókat a műszercsoport
felgyulladólámpája jelzi.
HÁTSÓ KÖDLÁMPÁK
A lámpák a44 ábra gomb működtetésére
felgyulladnak vagy kialszanak. A hátsó ködlámpák
csak bekapcsolt tompított fényszórók vagy
ködfényszórók esetén kapcsolhatók be. A világítás
kikapcsolása a gomb ismételt megnyomásával vagy a
helyzetjelző lámpák és/vagy (egyes változatoknál/
piacokon) a ködfényszóró kikapcsolásával történhet.
A bekapcsolt ködfényszórókat a műszercsoport
felgyulladólámpája jelzi.
43 ábra
L0F0191
44 ábra
L0F0192
62
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

KÖZPONTI ZÁR
Az ajtók egyidejű zárásához nyomjuk meg a
45
ábra gombot (az ajtók zárását a gomb fölött levő LED
felgyulladása jelzi). Az ajtózár az indítókulcs állásától
függetlenül működtethető.„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNY
(egyes változatoknál/piacokon)
A funkció bekapcsolásához nyomjuk meg a CITY 46
ábra gombot (lásd a fejezet „Dualdrive elektromos
szervokormány” című részét). A funkció bekapcsolt
állapotában a műszercsoportban felgyullad a CITY
felirat. A funkció kikapcsolásához nyomjuk meg ismét
a gombot.
45 ábra
L0F0081
46 ábra
L0F0043
63ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

ECO FUNKCIÓ
(egyes változatoknál/piacokon)
Nyomjuk meg az ECO 47 ábra gombot legalább 5
másodpercig a funkció bekapcsolásához.
Bekapcsolt ECO funkciónál a gépjármű városi
használatú vezetésre vált át, amit kisebb kormányzási
erőszükséglet (a Dualdrive rendszer bekapcsolásával)
és alacsonyabb üzemanyag-fogyasztás jellemez. A
funkció bekapcsolt állapotában egyes változatoknál a
kijelzőn felgyullad az ECO felirat.
Ez a funkció tárolásra kerül, így a következő
újraindításnál a rendszer megtartja a motor utolsó
leállítása előtti beállítást. Az ECO gomb ismételt
megnyomásával kikapcsolhatjuk ezt a funkciót,
és visszatérhetünk a normál vezetési beállításhoz.ÜZEMANYAG-ELZÁRÓ RENDSZER
Ütközéses baleset esetén működésbe lépve:
❒megszakítja az üzemanyag-ellátást, így leállítja a
motort;
❒automatikusan kireteszeli az ajtózárakat;
❒bekapcsolja a belső világítást;
❒bekapcsolja a vészvillogót.
Egyes változatoknál a rendszer működésbe lépését a
kijelzőn megjelenő üzenet jelzi.
FIGYELMEZTETÉS Gondosan vizsgáljuk át a
motorteret, az üzemanyagtartály környékét és a
gépkocsi alatti útfelületet az esetleges szivárgás
felderítésére. Baleset után fordítsuk az indítókulcsot
STOP állásba, hogy elkerüljük az akkumulátor
lemerülését.
A gépkocsi megfelelő működésének visszaállításához
az alábbiak szerint járjunk el:
❒fordítsuk az indítókulcsot MAR állásba;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
❒kapcsoljuk ki a bal oldali irányjelzőt;
❒kapcsoljuk be a jobb oldali irányjelzőt;
❒kapcsoljuk ki a jobb oldali irányjelzőt;
❒kapcsoljuk be a bal oldali irányjelzőt;
47 ábra
L0F0039
64
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

❒kapcsoljuk ki a bal oldali irányjelzőt;
❒fordítsuk az indítókulcsot a STOP állásba.
FIGYELMEZTETÉS
Ha ütközéses baleset után
üzemanyag
folyást vagy szivárgásra utaló
szagot észlelünk, a tűzveszély elkerülése
érdekében ne állítsuk vissza az üzemanyag-
ellátást.
BELSŐ BERENDEZÉSEKUTAS OLDALI KESZTYŰTARTÓ
A kesztyűtartó kinyitásához húzzuk meg az A 48 ábra
fogantyút. A kesztyűtartó kinyitásakor felgyullad a
rekeszt megvilágító lámpatest.
FIGYELMEZTETÉS
Ne utazzunk nyitott kesztyűtartóval: ez
baleset esetén
az utas sérülését okozhatja.
48 ábra
L0F0057
65ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

CSATLAKOZÓALJZAT
A kardánalagút konzolon 49 ábra, a kézifékkar
közelében található. Csak az indítókulcs MAR
állásában működik.
FIGYELMEZTETÉS Ne sértsük meg a
csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.HAMUTARTÓ
A hamutartót egy rugós nyílású, kivehető műanyag
tartály képezi, amelyet a középkonzolon 50 ábra,
a jobb oldali pohártartóban kell elhelyezni.
FIGYELMEZTETÉS A hamutartót ne használjuk
papírhulladék elhelyezésére, mert az a
cigarettacsikkektől meggyulladhat.
FIGYELMEZTETÉS Ne sértsük meg a
csatlakozóaljzatot nem megfelelő csatlakozódugók
használatával.
NAPELLENZŐK
A napellenzők a belső visszapillantó tükör két oldalán
találhatók. Fel- és lehajthatók, továbbá oldalra
kifordíthatók.
49 ábra
L0F0076
50 ábra
L0F0056
66
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

A vezető és utas oldali napellenző hátoldalán
piperetükör van beépítve. A vezető oldali tükör
használatához nyissuk ki az elcsúsztatható A 51 ábra
fedelet.
TŰZOLTÓ KÉSZÜLÉK
(egyes változatoknál/piacokon)
Az elülső utasülés alatt, vagy egyes változatoknál a
csomagtér jobb oldalán, egy megfelelő tárolóban van
elhelyezve.
NAPFÉNY TETŐ(egyes változatoknál/piacokon)
A napfénytető két - egy fix helyzetű hátsó és egy
mozgó első - üvegtáblából áll, és két kézzel
mozgatható napellenzővel van felszerelve (elöl és
hátul). Zárt tetőnél a napellenzőket bármilyen

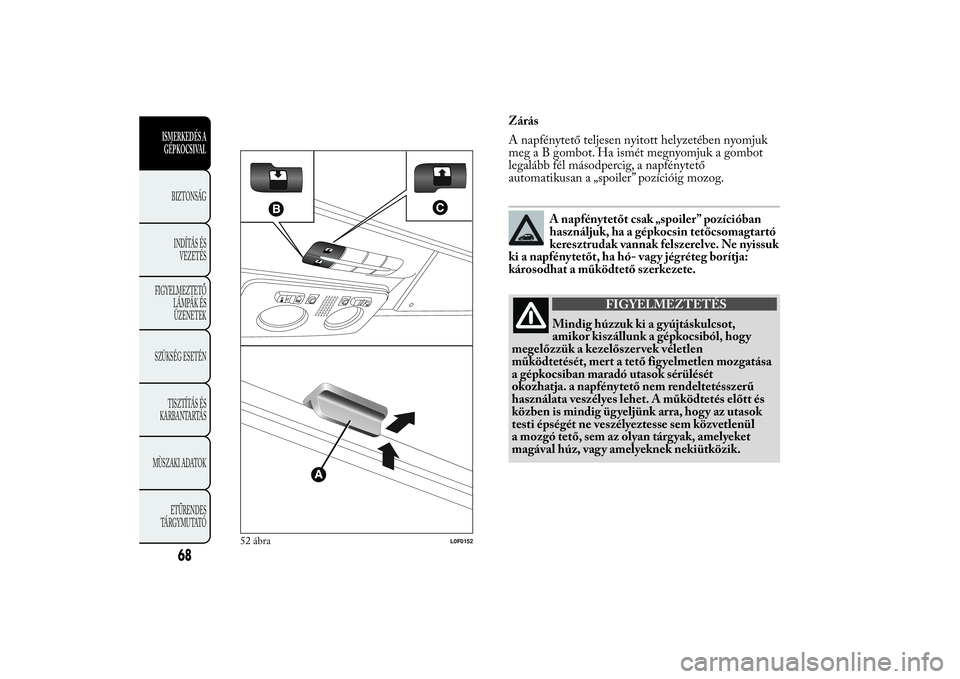

helyzetbe állíthatjuk. A napellenzők nyitásához az A
52 ábra fogantyúval oldjuk a rögzítést, és húzzuk a
nyílnak megfelelő irányba, a kívánt pozíció eléréséig.
A záráshoz ellenkező irányban végezzük el a fenti
műveletet.
A napfénytető működtetése csak az indítókulcs MAR
állásában lehetséges. A mennyezeti világítótest
közelében levő kezelőpanelen elhelyezett B és C 52
ábra nyomógombok szolgálnak a napfénytető
nyitására és zárására.
A napfénytető vezérlőegység nem igényel semmilyen
alapbeállítási eljárást.
Nyitás
Nyomjuk be és tartsuk megnyomva a C gombot, az
első üvegpanel „spoiler” állásba helyezkedik. Nyomjuk
meg ismét és tartsuk megnyomva a gombot legalább
fél másodpercig az üvegtábla mozgatásához, amely
ekkor automatikusan középső állásba („Comfort”
pozíció) csúszik.
Ha a „spoiler” pozícióban ismét megnyomjuk a C
gombot legalább fél másodpercig, a tető
automatikusan a teljesen nyitott helyzetbe nyílik.
51 ábra
L0F0055
67ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

Zárás
A napfénytető teljesen nyitott helyzetében nyomjuk
meg a B gombot. Ha ismét megnyomjuk a gombot
legalább fél másodpercig, a napfénytető
automatikusan a „spoiler” pozícióig mozog.
A napfénytetőt csak „spoiler” pozícióban
használjuk, ha a gépkocsin tetőcsomagtartó
keresztrudak vannak felszerelve. Ne nyissuk
ki a napfénytetőt, ha hó- vagy jégréteg borítja:
károsodhat a működtető szerkezete.
FIGYELMEZTETÉS
Mindig húzzuk ki a gyújtáskulcsot,
amikor kisz
állunk a gépkocsiból, hogy
megelőzzük a kezelőszer vek véletlen
működtetését, mert a tető figyelmetlen mozgatása
a gépkocsiban maradó utasok sérülését
okozhatja. a napfénytető nem rendeltetésszerű
használata veszélyes lehet. A működtetés előtt és
közben is mindig ügyeljünk arra, hogy az utasok
testi épségét ne veszélyeztesse sem közvetlenül
a mozgó tető, sem az olyan tárgyak, amelyeket
magával húz, vagy amelyeknek nekiütközik.
52 ábra
L0F0152
68
ISMERKEDÉS A
GÉPKOCSIVALBIZTONSÁG
INDÍ
TÁ S É S
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
