airbag Lancia Ypsilon 2011 Manual de Empleo y Cuidado (in Spanish)

CONOCIMIENTO DEL COCHE
SALPICADERO PORTAINSTRUMENTOSLa presencia y la posición de los mandos, instrumentos e indicadores pueden variar en función de las
versiones.1. Difusores de aire regulables y direccionales 2. Difusores fijos para enviar aire a las ventanillas laterales
3. Palanca de mando de luces exteriores 4. Airbag frontal del conductor 5. Palanca de mando del limpiaparabrisas/
limpialuneta/trip computer 6. Difusores de aire centrales regulables y direccionales 7. Cuadro de instrumentos
8. Airbag frontal del pasajero 9. Guantera 10. Botones de mando 11. Palanca del cambio 12. Mandos para la
calefacción/ventilación/climatización 13. Autorradio (para versiones/países donde esté previsto) 14. Dispositivo de
arranquefig. 1
L0F0092
5CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

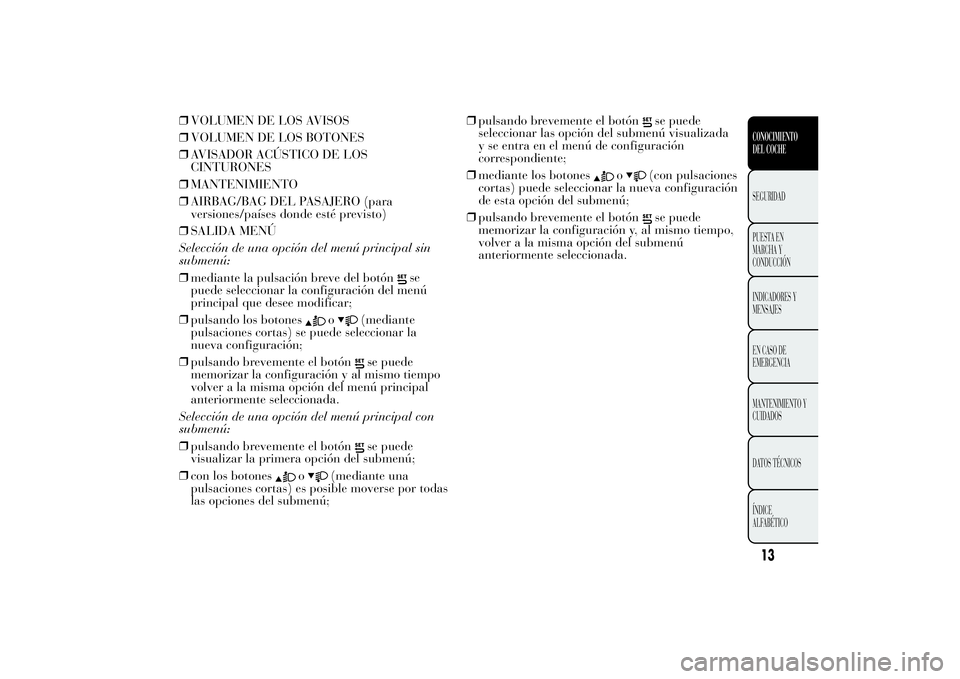

❒VOLUMEN DE LOS AVISOS
❒VOLUMEN DE LOS BOTONES
❒AVISADOR ACÚSTICO DE LOS
CINTURONES
❒MANTENIMIENTO
❒AIRBAG/BAG DEL PASAJERO (para
versiones/países donde esté previsto)
❒SALIDA MENÚ
Selección de una opción del menú principal sin
submenú:
❒mediante la pulsación breve del botón
se
puede seleccionar la configuración del menú
principal que desee modificar;
❒pulsando los botones
o
(mediante
pulsaciones cortas) se puede seleccionar la
nueva configuración;
❒pulsando brevemente el botónse puede
memorizar la configuración y al mismo tiempo
volver a la misma opción del menú principal
anteriormente seleccionada.
Selección de una opción del menú principal con
submenú:
❒pulsando brevemente el botónse puede
visualizar la primera opción del submenú;
❒con los botones
o
(mediante una
pulsaciones cortas) es posible moverse por todas
las opciones del submenú;❒pulsando brevemente el botón
se puede
seleccionar las opción del submenú visualizada
y se entra en el menú de configuración
correspondiente;
❒mediante los botones
o
(con pulsaciones
cortas) puede seleccionar la nueva configuración
de esta opción del submenú;
❒pulsando brevemente el botónse puede
memorizar la configuración y, al mismo tiempo,
volver a la misma opción del submenú
anteriormente seleccionada.
13CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

NotaEl "Plan de Mantenimiento Programado"
prevé el mantenimiento del vehículo cada 30.000
km (o bien 18.000 millas). Esta visualización
aparece automáticamente, con la llave en MAR, a
partir de 2.000 km (o el valor equivalente en
millas) desde el vencimiento y vuelve a aparecer
cada 200 km (o el valor equivalente en millas).
Por debajo de 200 km las señalizaciones se
visualizan antes. La visualización será en km o
millas según la configuración realizada en las
unidades de medida. Cuando el mantenimiento
programado ("revisión") esté cerca del plazo
previsto, girando la llave de contacto a la posición
MAR aparecerá en la pantalla el mensaje
"Service", seguido de la cantidad de kilómetros o
millas que faltan para el mantenimiento del
vehículo. Acudir a la Red de Asistencia Lancia
donde se efectuará, además de las operaciones de
mantenimiento previstas en el "Plan de
mantenimiento programado", la puesta a cero de
estas visualizaciones (reset).Airbag/Bag del pasajero (Activación/
desactivación del airbag del lado del pasajero
frontal y lateral de protección torácica/
pélvica) (Side Bag)
Esta función permite activar/desactivar el airbag
del lado del pasajero.
Realizar las operaciones siguientes:
❒pulsar el botón
y, tras haber visualizado en la
pantalla el mensaje ("Bag pass: Off" para
desactivar) o bien el mensaje ("Bag pass: On"
para activar) mediante la pulsación de los
botones
y
, volver a pulsar el botón
;
❒se visualiza el mensaje de petición confirmación
en la pantalla;
❒mediante la pulsación de los botones
o
seleccionar "Sí" (para confirmar la
activación/desactivación) o "No" (para
renunciar);
❒pulsando el botón
con pulsación corta aparece
un mensaje de confirmación de la selección y se
vuelve a la pantalla del menú. Pulsando el
botón con pulsación larga se vuelve a la pantalla
estándar sin memorizar.
Salida Menú
Última función que cierra el ciclo de
configuraciones que aparecen en la pantalla del
menú. Pulsando el botón
con pulsación corta,
en la pantalla aparece la pantalla estándar sin
memorizar. Pulsando el botón
la pantalla
vuelve a la primera opción del menú ("Bip de
velocidad").
21CONOCIMIENTO
DEL COCHESEGURIDAD
PUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

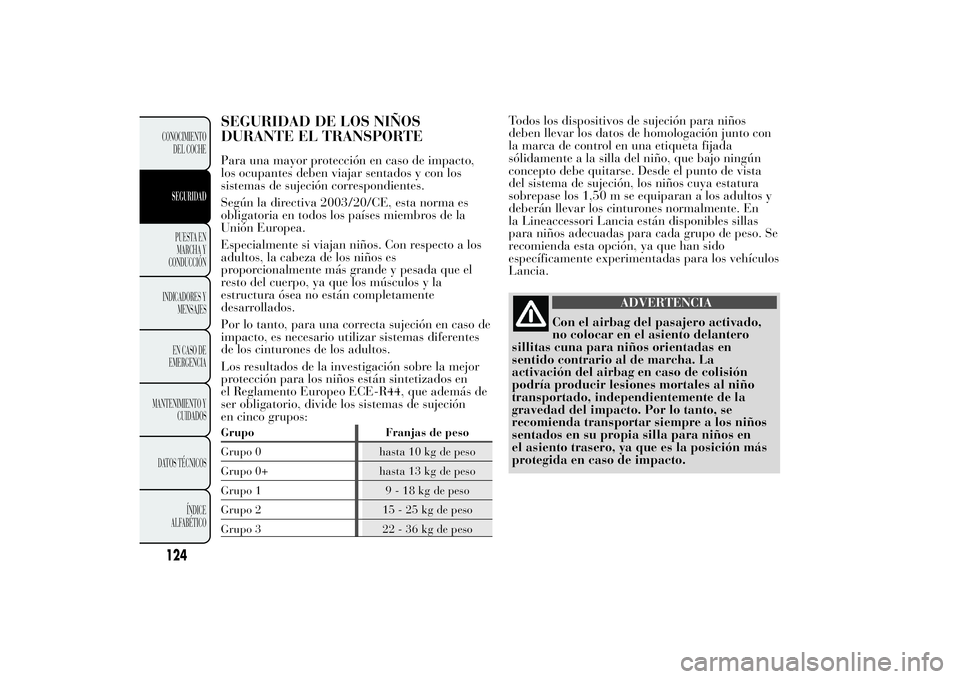

SEGURIDAD DE LOS NIÑOS
DURANTE EL TRANSPORTEPara una mayor protección en caso de impacto,
los ocupantes deben viajar sentados y con los
sistemas de sujeción correspondientes.
Según la directiva 2003/20/CE, esta norma es
obligatoria en todos los países miembros de la
Unión Europea.
Especialmente si viajan niños. Con respecto a los
adultos, la cabeza de los niños es
proporcionalmente más grande y pesada que el
resto del cuerpo, ya que los músculos y la
estructura ósea no están completamente
desarrollados.
Por lo tanto, para una correcta sujeción en caso de
impacto, es necesario utilizar sistemas diferentes
de los cinturones de los adultos.
Los resultados de la investigación sobre la mejor
protección para los niños están sintetizados en
el Reglamento Europeo ECE-R44, que además de
ser obligatorio, divide los sistemas de sujeción
en cinco grupos:Grupo Franjas de peso
Grupo 0 hasta 10 kg de peso
Grupo 0+ hasta 13 kg de peso
Grupo 1 9 - 18 kg de peso
Grupo 2 15 - 25 kg de peso
Grupo 3 22 - 36 kg de peso
Todos los dispositivos de sujeción para niños
deben llevar los datos de homologación junto con
la marca de control en una etiqueta fijada
sólidamente a la silla del niño, que bajo ningún
concepto debe quitarse. Desde el punto de vista
del sistema de sujeción, los niños cuya estatura
sobrepase los 1,50 m se equiparan a los adultos y
deberán llevar los cinturones normalmente. En
la Lineaccessori Lancia están disponibles sillas
para niños adecuadas para cada grupo de peso. Se
recomienda esta opción, ya que han sido
específicamente experimentadas para los vehículos
Lancia.
ADVERTENCIA
Con el airbag del pasajero activado,
no colocar en
el asiento delantero
sillitas cuna para niños orientadas en
sentido contrario al de marcha. La
activación del airbag en caso de colisión
podría producir lesiones mortales al niño
transportado, independientemente de la
gravedad del impacto. Por lo tanto, se
recomienda transportar siempre a los niños
sentados en su propia silla para niños en
el asiento trasero, ya que es la posición más
protegida en caso de impacto.
124CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

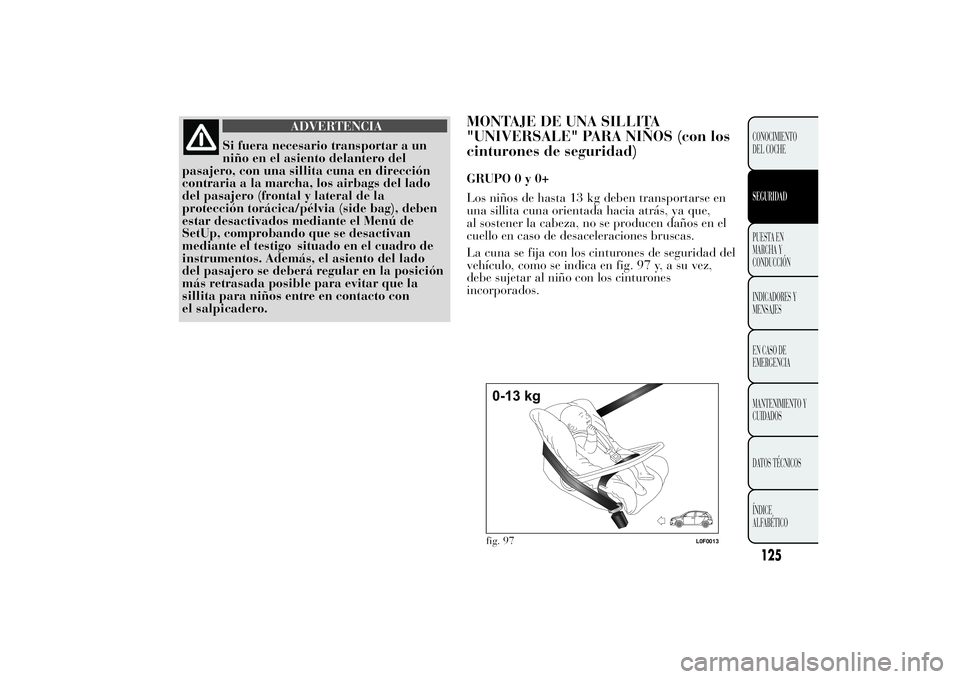

ADVERTENCIA
Si fuera necesario transportar a un
niño en el
asiento delantero del
pasajero, con una sillita cuna en dirección
contraria a la marcha, los airbags del lado
del pasajero (frontal y lateral de la
protección torácica/pélvia (side bag), deben
estar desactivados mediante el Menú de
SetUp, comprobando que se desactivan
mediante el testigo situado en el cuadro de
instrumentos. Además, el asiento del lado
del pasajero se deberá regular en la posición
más retrasada posible para evitar que la
sillita para niños entre en contacto con
el salpicadero.
MONTAJE DE UNA SILLITA
"UNIVERSALE" PARA NIÑOS (con los
cinturones de seguridad)GRUPO0y0+
Los niños de hasta 13 kg deben transportarse en
una sillita cuna orientada hacia atrás, ya que,
al sostener la cabeza, no se producen daños en el
cuello en caso de desaceleraciones bruscas.
La cuna se fija con los cinturones de seguridad del
vehículo, como se indica en fig. 97 y, a su vez,
debe sujetar al niño con los cinturones
incorporados.
fig. 97
L0F0013
125CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

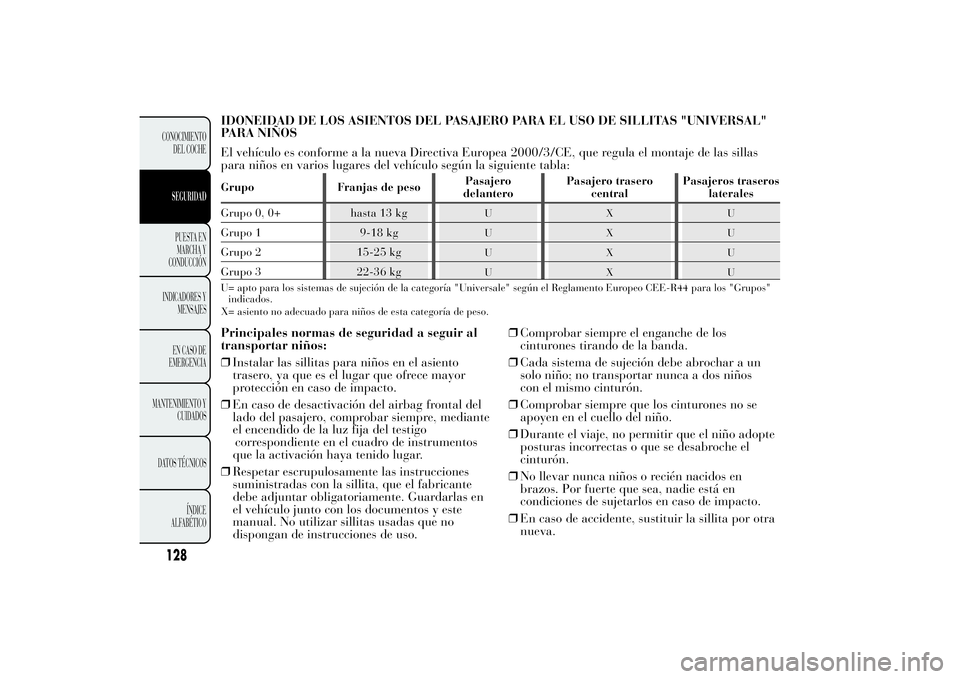

IDONEIDAD DE LOS ASIENTOS DEL PASAJERO PARA EL USO DE SILLITAS "UNIVERSAL"
PARA NIÑOS
El vehículo es conforme a la nueva Directiva Europea 2000/3/CE, que regula el montaje de las sillas
para niños en varios lugares del vehículo según la siguiente tabla:Grupo Franjas de pesoPasajero
delanteroPasajero trasero
centralPasajeros traseros
laterales
Grupo 0, 0+ hasta 13 kg
UXU
Grupo 1 9-18 kg
UXU
Grupo 2 15-25 kg
UXU
Grupo 3 22-36 kg
UXU
U= apto para los sistemas de sujeción de la categoría "Universale" según el Reglamento Europeo CEE-R44 para los "Grupos"
indicados.
X= asiento no adecuado para niños de esta categoría de peso.
Principales normas de seguridad a seguir al
transportar niños:
❒Instalar las sillitas para niños en el asiento
trasero, ya que es el lugar que ofrece mayor
protección en caso de impacto.
❒En caso de desactivación del airbag frontal del
lado del pasajero, comprobar siempre, mediante
el encendido de la luz fija del testigo
correspondiente en el cuadro de instrumentos
que la activación haya tenido lugar.
❒Respetar escrupulosamente las instrucciones
suministradas con la sillita, que el fabricante
debe adjuntar obligatoriamente. Guardarlas en
el vehículo junto con los documentos y este
manual. No utilizar sillitas usadas que no
dispongan de instrucciones de uso.❒Comprobar siempre el enganche de los
cinturones tirando de la banda.
❒Cada sistema de sujeción debe abrochar a un
solo niño; no transportar nunca a dos niños
con el mismo cinturón.
❒Comprobar siempre que los cinturones no se
apoyen en el cuello del niño.
❒Durante el viaje, no permitir que el niño adopte
posturas incorrectas o que se desabroche el
cinturón.
❒No llevar nunca niños o recién nacidos en
brazos. Por fuerte que sea, nadie está en
condiciones de sujetarlos en caso de impacto.
❒En caso de accidente, sustituir la sillita por otra
nueva.
128CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

AIRBAGSEl vehículo dispone de airbags frontales para el
conductor y el pasajero, airbags laterales
delanteros con protección torácica-pélvica (Side
bag delanteros) para el conductor y el pasajero
(para versiones/países donde esté previsto),
airbags de protección de la cabeza de los
ocupantes delanteros (Window bag).
AIRBAGS FRONTALES
Los airbags frontales (para el conductor y el
pasajero) protegen a los ocupantes de los asientos
delanteros de los impactos frontales de
envergadura media-alta, interponiendo un cojín
entre el ocupante y el volante o el salpicadero.
Por lo tanto, la falta de activación de los airbags
en otros tipos de impacto (lateral, trasero, vuelco,
etc.) no significa que el sistema no funcione
correctamente.
Los airbags frontales (conductor, pasajero) no
sustituyen sino que complementan el uso de los
cinturones de seguridad, que siempre se
recomienda llevar abrochados de acuerdo con lo
que establece la legislación en Europa y en la
mayor parte de los países no europeos.
En caso de impacto, una persona que no lleve el
cinturón de seguridad puede desplazarse hacia
adelante y entrar en contacto con el cojín todavía
en fase de apertura. En este caso, la protección
ofrecida por el cojín queda perjudicada.Los airbags frontales pueden no activarse en los
siguientes casos:
❒impactos frontales contra objetos muy
deformables, que no afecten la superficie frontal
del vehículo (por ejemplo, impacto del
guardabarros contra barreras de protección);
❒bloqueo del vehículo debajo de otros vehículos o
de barreras protectoras (por ejemplo, debajo de
camiones o barreras de protección);
ya que podría no ofrecer protección adicional
respecto a los cinturones de seguridad y, en
consecuencia, su activación sería inoportuna. La
falta de activación en estos casos no es señal de un
funcionamiento incorrecto del sistema.
ADVERTENCIA
No aplicar adhesivos u otros objetos
en el volante,
en el salpicadero, en
la zona del airbag lado pasajero, en el
revestimiento lateral del techo ni en los
asientos. No colocar objetos en el
salpicadero lado pasajero (por ejemplo
móviles), ya que podrían interferir en la
correcta apertura del airbag y, además,
causar graves lesiones a los ocupantes del
vehículo.
133CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

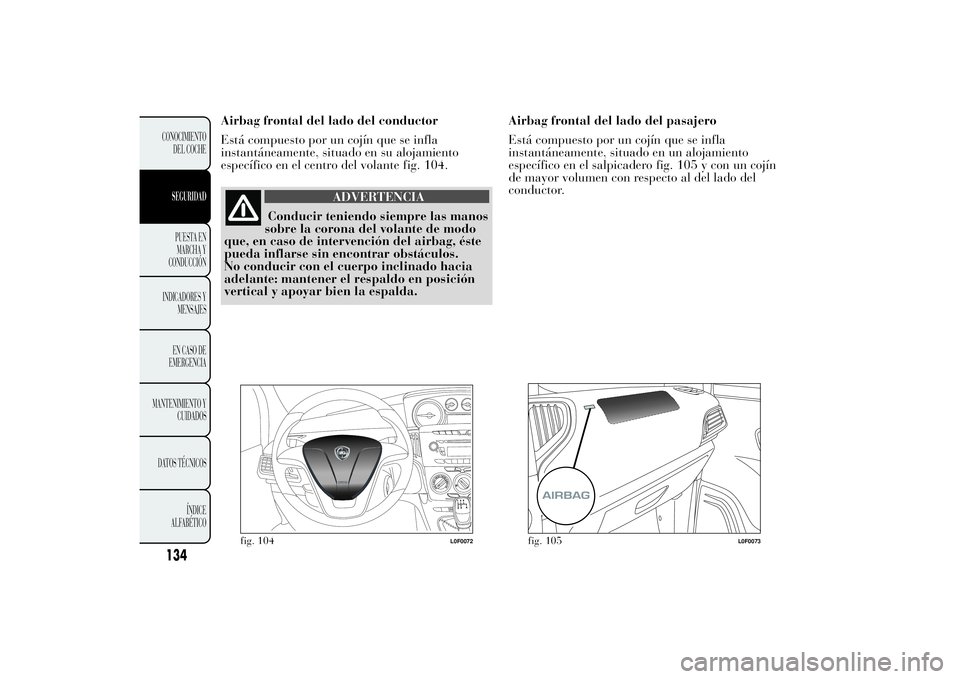

Airbag frontal del lado del conductor
Está compuesto por un cojín que se infla
instantáneamente, situado en su alojamiento
específico en el centro del volante fig. 104.
ADVERTENCIA
Conducir teniendo siempre las manos
sobre la corona
del volante de modo
que, en caso de intervención del airbag, éste
pueda inflarse sin encontrar obstáculos.
No conducir con el cuerpo inclinado hacia
adelante: mantener el respaldo en posición
vertical y apoyar bien la espalda.Airbag frontal del lado del pasajero
Está compuesto por un cojín que se infla
instantáneamente, situado en un alojamiento
específico en el salpicadero fig. 105 y con un cojín
de mayor volumen con respecto al del lado del
conductor.
fig. 104
L0F0072
fig. 105
L0F0073
134CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

ADVERTENCIA
PELIGRO GRAVE: Con el airbag del
lado del pasajero
activado, no
colocar a los niños en los asientos
delanteros con la cuna orientada en
el sentido contrario a la marcha. La
activación del airbag en caso de impacto
podría producir lesiones mortales al niño.
En caso de necesidad, desconectar siempre
el airbag del pasajero cuando la sillita para
niños esté ubicada en el asiento delantero.
Además, el asiento del lado del pasajero
se deberá regular en la posición más
retrasada posible para evitar que la sillita
para niños entre en contacto con el
salpicadero. Aunque no sea obligatorio,
para una mayor protección de los adultos,
recomendamos reactivar inmediatamente el
airbag cuando se retire la sillita para niños.Desactivación del airbag frontal del lado del
pasajero y del airbag lateral para protección
torácica/pélvica (Side Bag)
(para versiones/países donde esté previsto)
En caso de que fuera absolutamente necesario
transportar a un niño en el asiento delantero, es
posible desactivar el airbag frontal del lado del
pasajero y los airbags laterales para la protección
del tórax (Side Bag) (para versiones/países donde
esté previsto). Con los airbags desactivados, en
el cuadro de instrumentos se enciende el testigo
.
ADVERTENCIA Para desactivar los airbags
consultar el capítulo "Conocimiento del vehículo"
en el apartado "Opciones del Menú".
AIRBAGS LATERALES (Side bag - Window
bag)
Side bag
(para versiones/países donde esté previsto)
Están compuestos por dos tipos de cojines situados
en los respaldos de los asientos delanteros fig.
106 que protegen las zonas del tórax y la espalda
de los ocupantes en caso de impacto lateral de
gravedad media-alta.
135CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO

Window bag
Están compuestos por dos cojines de "cortina"
situados detrás de los revestimientos laterales del
techo fig. 107 y cubiertos por embellecedores
especiales que protegen la cabeza de los ocupantes
delanteros en caso de impacto lateral, gracias a
la amplia superficie de desarrollo de los cojines.
En caso de impactos laterales leves, los airbags no
se activan.
La mejor protección por parte del sistema en caso
de impacto lateral se logra manteniendo una
posición correcta en el asiento, permitiendo de este
modo que los window bags se desplieguen
correctamente.
ADVERTENCIA No enganchar objetos rígidos en
los percheros ni en las manillas de sujeción.
fig. 106
L0F0203
fig. 107
L0F0226
136CONOCIMIENTO
DEL COCHESEGURIDADPUESTA EN
MARCHA
Y
CONDUCCIÓN
INDICADORES Y
MENSAJES
ENCASO DE
EMERGENCIA
MANTENIMIENTO Y
CUIDADOS
DATOS TÉCNICOS
ÍNDICE
ALFABÉTICO
