Lancia Ypsilon 2012 Betriebsanleitung (in German)

VERTEILER IM KOFFERRAUM
Abb. 158VERBRAUCHER SICHERUNG AMPERE
Hi Fi Bose-Anlage F60 20
frei F61 -
Beheizte Sitze F62 15
Rechter hinterer Fensterheber F63 20
Fensterheber hinten links F64 20
Versorgung der Alarmanlagenvorbereitung F65 7,5
209DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

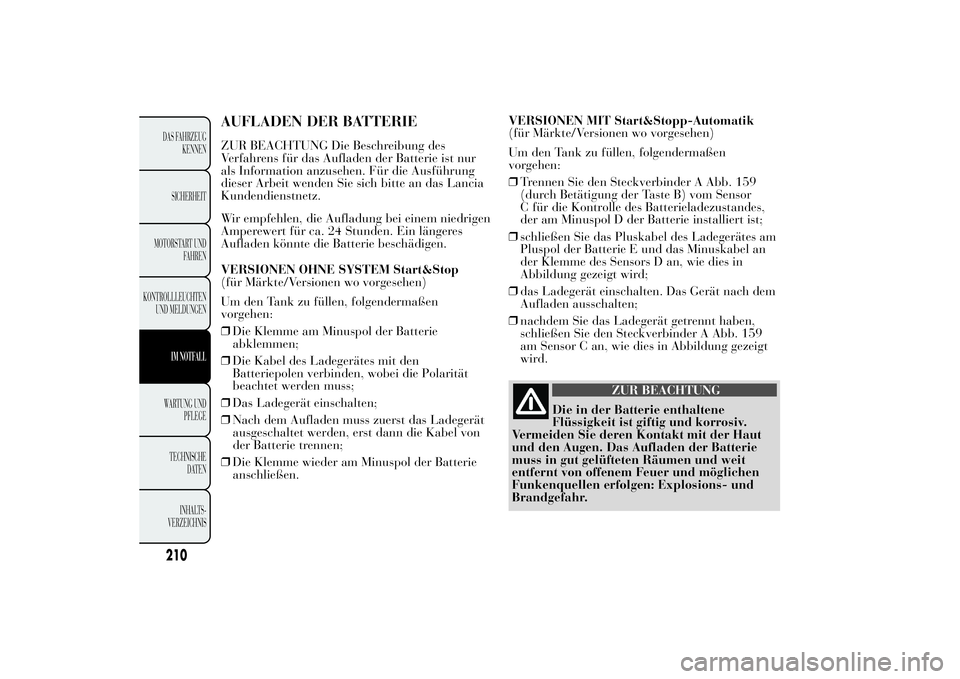

AUFLADEN DER BATTERIEZUR BEACHTUNG Die Beschreibung des
Verfahrens für das Aufladen der Batterie ist nur
als Information anzusehen. Für die Ausführung
dieser Arbeit wenden Sie sich bitte an das Lancia
Kundendienstnetz.
Wir empfehlen, die Aufladung bei einem niedrigen
Amperewert für ca. 24 Stunden. Ein längeres
Aufladen könnte die Batterie beschädigen.
VERSIONEN OHNE SYSTEM Start&Stop
(für Märkte/Versionen wo vorgesehen)
Um den Tank zu füllen, folgendermaßen
vorgehen:
❒Die Klemme am Minuspol der Batterie
abklemmen;
❒Die Kabel des Ladegerätes mit den
Batteriepolen verbinden, wobei die Polarität
beachtet werden muss;
❒Das Ladegerät einschalten;
❒Nach dem Aufladen muss zuerst das Ladegerät
ausgeschaltet werden, erst dann die Kabel von
der Batterie trennen;
❒Die Klemme wieder am Minuspol der Batterie
anschließen.VERSIONEN MIT Start&Stopp-Automatik
(für Märkte/Versionen wo vorgesehen)
Um den Tank zu füllen, folgendermaßen
vorgehen:

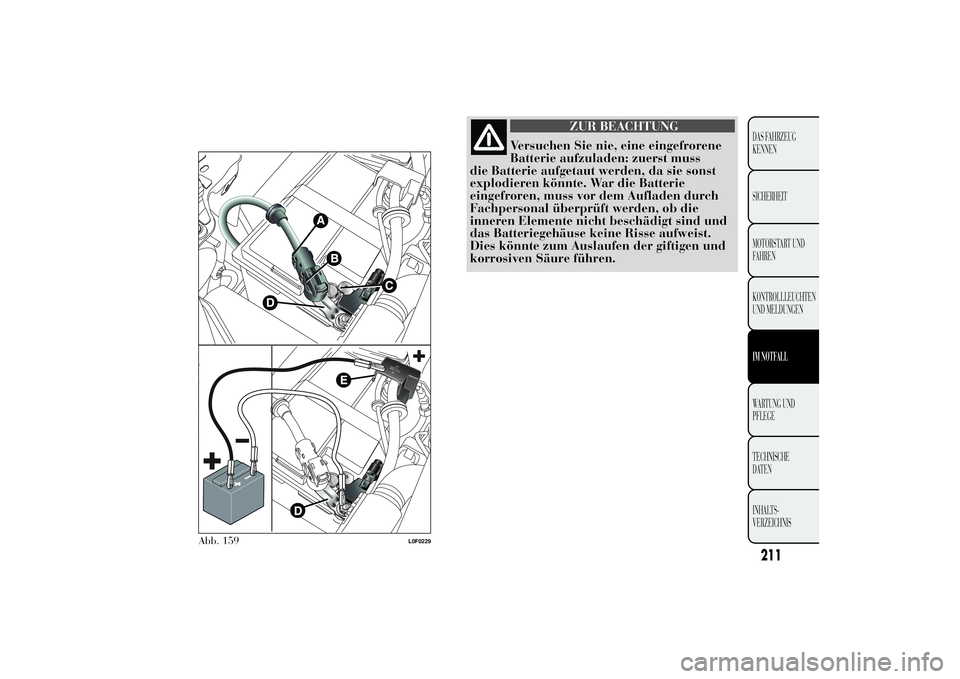

❒Trennen Sie den Steckverbinder A Abb. 159
(durch Betätigung der Taste B) vom Sensor
C für die Kontrolle des Batterieladezustandes,
der am Minuspol D der Batterie installiert ist;
❒schließen Sie das Pluskabel des Ladegerätes am
Pluspol der Batterie E und das Minuskabel an
der Klemme des Sensors D an, wie dies in
Abbildung gezeigt wird;
❒das Ladegerät einschalten. Das Gerät nach dem
Aufladen ausschalten;
❒nachdem Sie das Ladegerät getrennt haben,
schließen Sie den Steckverbinder A Abb. 159
am Sensor C an, wie dies in Abbildung gezeigt
wird.
ZUR BEACHTUNG
Die in der Batterie enthaltene
Flüssigkeit ist giftig und korrosiv.
Vermeiden Sie deren Kontakt mit der Haut
und den Augen. Das Aufladen der Batterie
muss in gut gelüfteten Räumen und weit
entfernt von offenem Feuer und möglichen
Funkenquellen erfolgen: Explosions- und
Brandgefahr.
210DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

ZUR BEACHTUNG
Versuchen Sie nie, eine eingefrorene
Batterie aufzuladen: zuerst muss
die Batterie aufgetaut werden, da sie sonst
explodieren könnte. War die Batterie
eingefroren, muss vor dem Aufladen durch
Fachpersonal überprüft werden, ob die
inneren Elemente nicht beschädigt sind und
das Batteriegehäuse keine Risse aufweist.
Dies könnte zum Auslaufen der giftigen und
korrosiven Säure führen.
Abb. 159
L0F0229
211DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

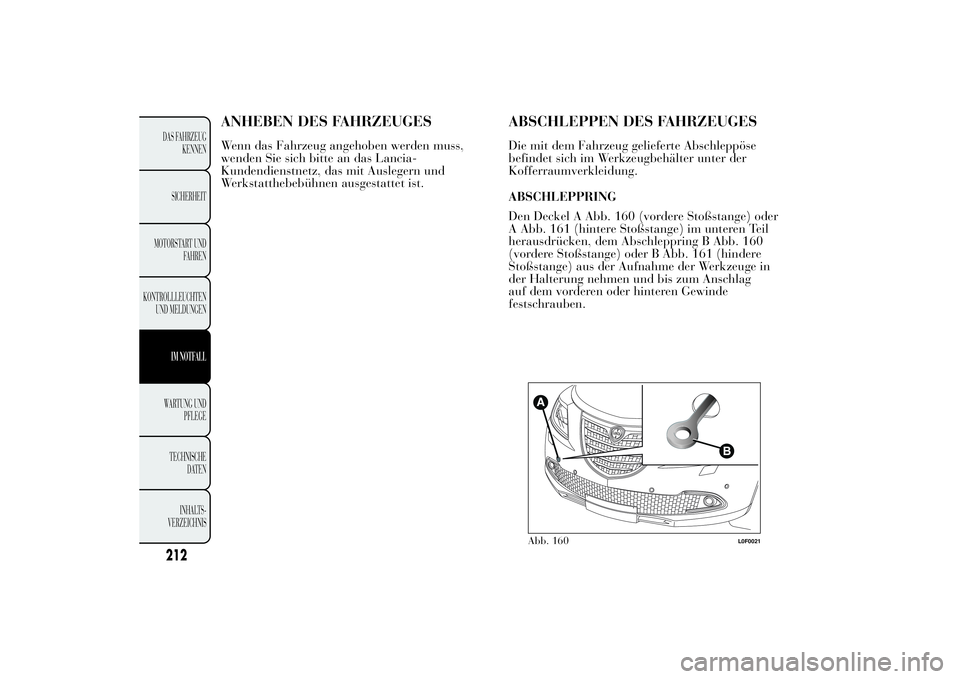

ANHEBEN DES FAHRZEUGESWenn das Fahrzeug angehoben werden muss,
wenden Sie sich bitte an das Lancia-
Kundendienstnetz, das mit Auslegern und
Werkstatthebebühnen ausgestattet ist.
ABSCHLEPPEN DES FAHRZEUGESDie mit dem Fahrzeug gelieferte Abschleppöse
befindet sich im Werkzeugbehälter unter der
Kofferraumverkleidung.
ABSCHLEPPRING
Den Deckel A Abb. 160 (vordere Stoßstange) oder
A Abb. 161 (hintere Stoßstange) im unteren Teil
herausdrücken, dem Abschleppring B Abb. 160
(vordere Stoßstange) oder B Abb. 161 (hindere
Stoßstange) aus der Aufnahme der Werkzeuge in
der Halterung nehmen und bis zum Anschlag
auf dem vorderen oder hinteren Gewinde
festschrauben.
Abb. 160
L0F0021
212DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

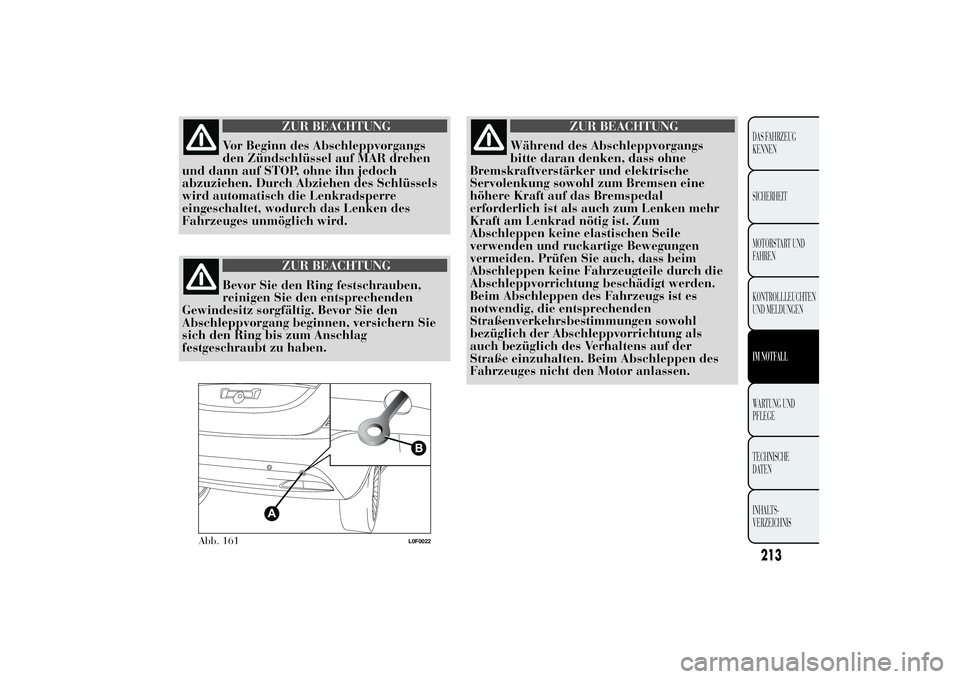

ZUR BEACHTUNG
Vor Beginn des Abschleppvorgangs
den Zündschlüssel auf MAR drehen
und dann auf STOP, ohne ihn jedoch
abzuziehen. Durch Abziehen des Schlüssels
wird automatisch die Lenkradsperre
eingeschaltet, wodurch das Lenken des
Fahrzeuges unmöglich wird.
ZUR BEACHTUNG
Bevor Sie den Ring festschrauben,
reinigen Sie den entsprechenden
Gewindesitz sorgfältig. Bevor Sie den
Abschleppvorgang beginnen, versichern Sie
sich den Ring bis zum Anschlag
festgeschraubt zu haben.
ZUR BEACHTUNG
Während des Abschleppvorgangs
bitte daran denken, dass ohne
Bremskraftverstärker und elektrische
Servolenkung sowohl zum Bremsen eine
höhere Kraft auf das Bremspedal
erforderlich ist als auch zum Lenken mehr
Kraft am Lenkrad nötig ist. Zum
Abschleppen keine elastischen Seile
verwenden und ruckartige Bewegungen
vermeiden. Prüfen Sie auch, dass beim
Abschleppen keine Fahrzeugteile durch die
Abschleppvorrichtung beschädigt werden.
Beim Abschleppen des Fahrzeugs ist es
notwendig, die entsprechenden
Straßenverkehrsbestimmungen sowohl
bezüglich der Abschleppvorrichtung als
auch bezüglich des Verhaltens auf der
Straße einzuhalten. Beim Abschleppen des
Fahrzeuges nicht den Motor anlassen.
Abb. 161
L0F0022
213DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

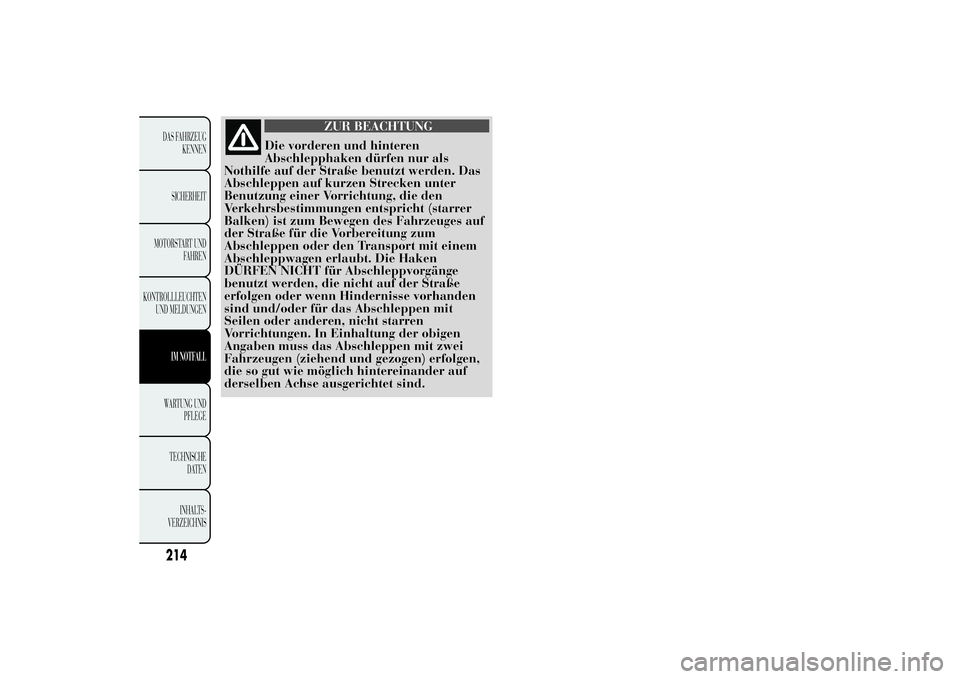

ZUR BEACHTUNG
Die vorderen und hinteren
Abschlepphaken dürfen nur als
Nothilfe auf der Straße benutzt werden. Das
Abschleppen auf kurzen Strecken unter
Benutzung einer Vorrichtung, die den
Verkehrsbestimmungen entspricht (starrer
Balken) ist zum Bewegen des Fahrzeuges auf
der Straße für die Vorbereitung zum
Abschleppen oder den Transport mit einem
Abschleppwagen erlaubt. Die Haken
DÜRFEN NICHT für Abschleppvorgänge
benutzt werden, die nicht auf der Straße
erfolgen oder wenn Hindernisse vorhanden
sind und/oder für das Abschleppen mit
Seilen oder anderen, nicht starren
Vorrichtungen. In Einhaltung der obigen
Angaben muss das Abschleppen mit zwei
Fahrzeugen (ziehend und gezogen) erfolgen,
die so gut wie möglich hintereinander auf
derselben Achse ausgerichtet sind.
214DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGENIM NOTFALLWARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

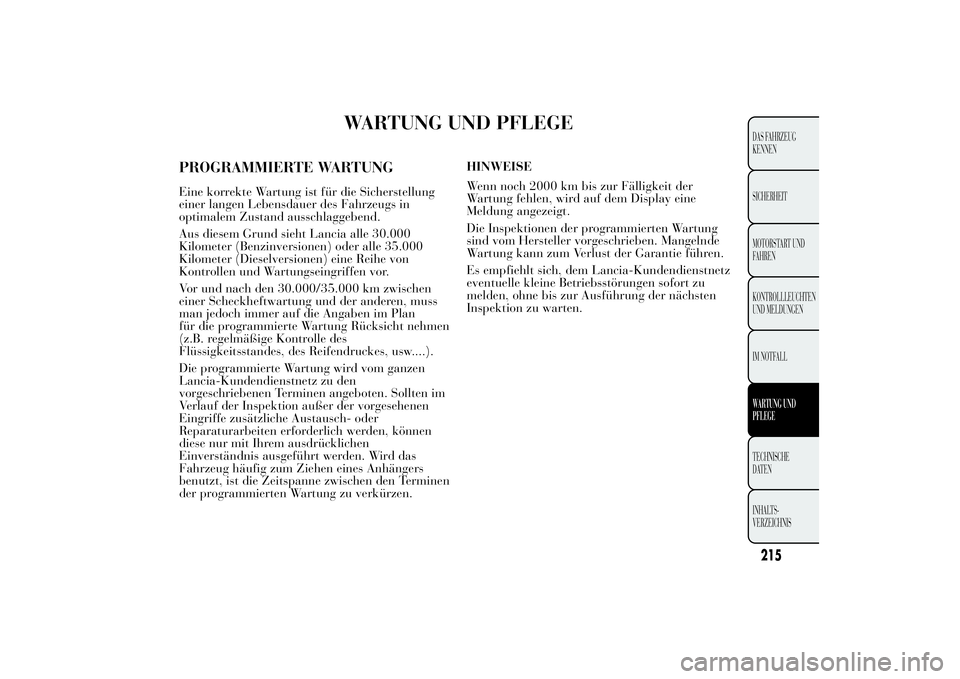

WARTUNG UND PFLEGE
PROGRAMMIERTE WARTUNGEine korrekte Wartung ist für die Sicherstellung
einer langen Lebensdauer des Fahrzeugs in
optimalem Zustand ausschlaggebend.
Aus diesem Grund sieht Lancia alle 30.000
Kilometer (Benzinversionen) oder alle 35.000
Kilometer (Dieselversionen) eine Reihe von
Kontrollen und Wartungseingriffen vor.
Vor und nach den 30.000/35.000 km zwischen
einer Scheckheftwartung und der anderen, muss
man jedoch immer auf die Angaben im Plan
für die programmierte Wartung Rücksicht nehmen
(z.B. regelmäßige Kontrolle des
Flüssigkeitsstandes, des Reifendruckes, usw....).
Die programmierte Wartung wird vom ganzen
Lancia-Kundendienstnetz zu den
vorgeschriebenen Terminen angeboten. Sollten im
Verlauf der Inspektion außer der vorgesehenen
Eingriffe zusätzliche Austausch- oder
Reparaturarbeiten erforderlich werden, können
diese nur mit Ihrem ausdrücklichen
Einverständnis ausgeführt werden. Wird das
Fahrzeug häufig zum Ziehen eines Anhängers
benutzt, ist die Zeitspanne zwischen den Terminen
der programmierten Wartung zu verkürzen.HINWEISE
Wenn noch 2000 km bis zur Fälligkeit der
Wartung fehlen, wird auf dem Display eine
Meldung angezeigt.
Die Inspektionen der programmierten Wartung
sind vom Hersteller vorgeschrieben. Mangelnde
Wartung kann zum Verlust der Garantie führen.
Es empfiehlt sich, dem Lancia-Kundendienstnetz
eventuelle kleine Betriebsstörungen sofort zu
melden, ohne bis zur Ausführung der nächsten
Inspektion zu warten.
215DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

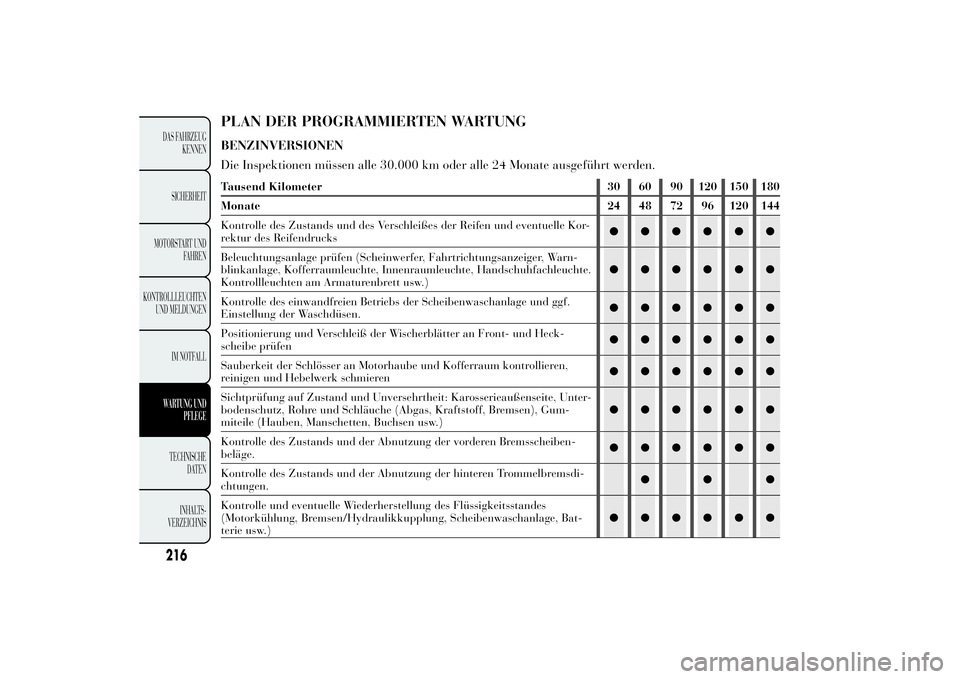

PLAN DER PROGRAMMIERTEN WARTUNGBENZINVERSIONEN
Die Inspektionen müssen alle 30.000 km oder alle 24 Monate ausgeführt werden.Tausend Kilometer 30 60 90 120 150 180
Monate 24 48 72 96 120 144
Kontrolle des Zustands und des Verschleißes der Reifen und eventuelle Kor-
rektur des Reifendrucks●●●●●●
Beleuchtungsanlage prüfen (Scheinwerfer, Fahrtrichtungsanzeiger, Warn-
blinkanlage, Kofferraumleuchte, Innenraumleuchte, Handschuhfachleuchte.
Kontrollleuchten am Armaturenbrett usw.)●●●●●●
Kontrolle des einwandfreien Betriebs der Scheibenwaschanlage und ggf.
Einstellung der Waschdüsen.●●●●●●
Positionierung und Verschleiß der Wischerblätter an Front- und Heck-
scheibe prüfen●●●●●●
Sauberkeit der Schlösser an Motorhaube und Kofferraum kontrollieren,
reinigen und Hebelwerk schmieren●●●●●●
Sichtprüfung auf Zustand und Unversehrtheit: Karosserieaußenseite, Unter-
bodenschutz, Rohre und Schläuche (Abgas, Kraftstoff, Bremsen), Gum-
miteile (Hauben, Manschetten, Buchsen usw.)●●●●●●
Kontrolle des Zustands und der Abnutzung der vorderen Bremsscheiben-
beläge.●●●●●●
Kontrolle des Zustands und der Abnutzung der hinteren Trommelbremsdi-
chtungen.●●●
Kontrolle und eventuelle Wiederherstellung des Flüssigkeitsstandes
(Motorkühlung, Bremsen/Hydraulikkupplung, Scheibenwaschanlage, Bat-
terie usw.)●●●●●●
216DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

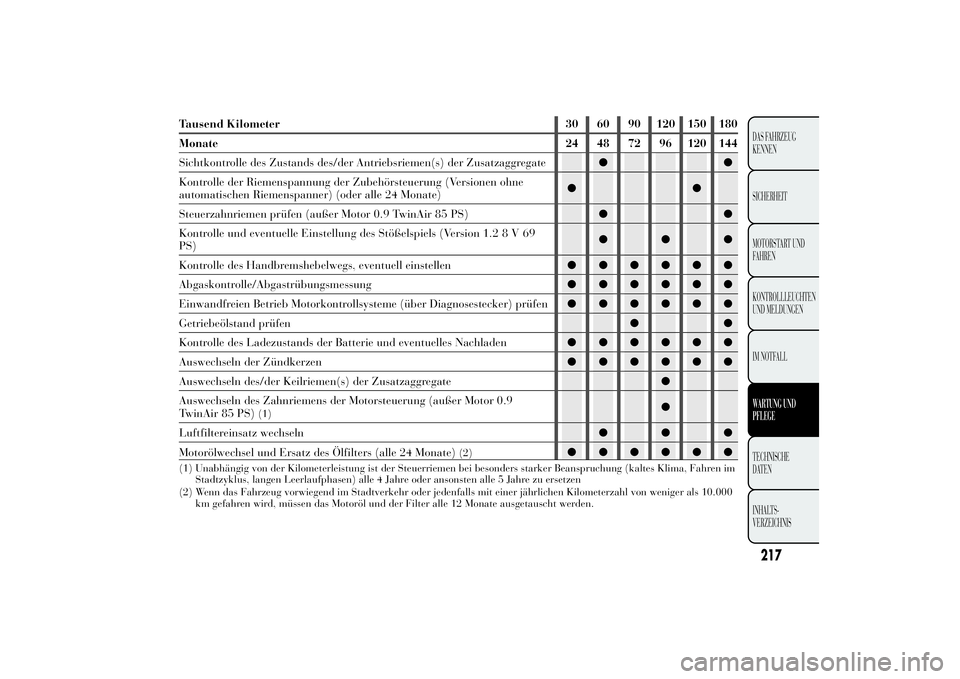

Tausend Kilometer 30 60 90 120 150 180
Monate 24 48 72 96 120 144
Sichtkontrolle des Zustands des/der Antriebsriemen(s) der Zusatzaggregate●●
Kontrolle der Riemenspannung der Zubehörsteuerung (Versionen ohne
automatischen Riemenspanner) (oder alle 24 Monate)●●
Steuerzahnriemen prüfen (außer Motor 0.9 TwinAir 85 PS)●●
Kontrolle und eventuelle Einstellung des Stößelspiels (Version 1.28V69
PS)●●●
Kontrolle des Handbremshebelwegs, eventuell einstellen●●●●●●
Abgaskontrolle/Abgastrübungsmessung●●●●●●
Einwandfreien Betrieb Motorkontrollsysteme (über Diagnosestecker) prüfen●●●●●●
Getriebeölstand prüfen●●
Kontrolle des Ladezustands der Batterie und eventuelles Nachladen●●●●●●
Auswechseln der Zündkerzen●●●●●●
Auswechseln des/der Keilriemen(s) der Zusatzaggregate●
Auswechseln des Zahnriemens der Motorsteuerung (außer Motor 0.9
TwinAir 85 PS)
(1)
●
Luftfiltereinsatz wechseln●●●
Motorölwechsel und Ersatz des Ölfilters (alle 24 Monate)
(2)
●●●●●●
(1) Unabhängig von der Kilometerleistung ist der Steuerriemen bei besonders starker Beanspruchung (kaltes Klima, Fahren im
Stadtzyklus, langen Leerlaufphasen) alle 4 Jahre oder ansonsten alle 5 Jahre zu ersetzen
(2) Wenn das Fahrzeug vorwiegend im Stadtverkehr oder jedenfalls mit einer jährlichen Kilometerzahl von weniger als 10.000
km gefahren wird, müssen das Motoröl und der Filter alle 12 Monate ausgetauscht werden.
217DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

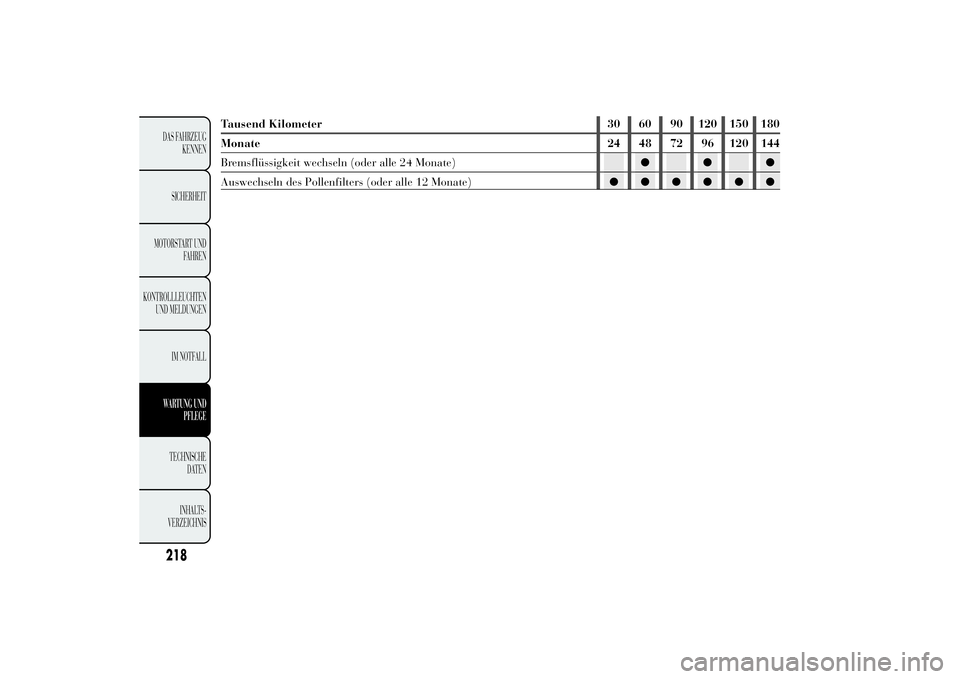

Tausend Kilometer 30 60 90 120 150 180
Monate 24 48 72 96 120 144
Bremsflüssigkeit wechseln (oder alle 24 Monate)●●●
Auswechseln des Pollenfilters (oder alle 12 Monate)●●●●●●
218DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALLWARTUNG UND
PFLEGETECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
