air filter Lancia Ypsilon 2012 Instructieboek (in Dutch)

Wij hebben uw auto ontworpen en gebouwd en kennen er dan ook werkelijk elk detail en onderdeel van.
In de erkende Lancia Service garagesbieden rechtstreeks door ons opgeleide technici u kwaliteit
en professionaliteit voor alle onderhoudswerken.
De Lancia garages staan altijd tot uw beschikking voor het periodieke onderhoud, de seizoenscontroles
en voor praktische adviezen door onze deskundigen.
Met de Originele Lancia-onderdelen behoudt u steeds de betrouwbaarheid, het comfort en de prestaties
van uw nieuwe wagen: daarvoor heeft u ook voor deze wagen gekozen.
Vraag altijd om Originele Onderdelen voor de componenten in onze auto's; wij bevelen u deze aan omdat ze het
resultaat zijn van ons engagement bij de research en de ontwikkeling van uiterst innovatieve technologieën.
Vertrouw daarom op Originele Onderdelen omdat zij alleen specifiek door Lancia
voor uw auto ontworpen zijn.
VEILIGHEID: REMSYSTEEMECOLOGIE: ROETFILTERS, ONDERHOUD AIRCONDITIONINGCOMFORT: WIELOPHANGING EN RUITENWISSERS PERFORMANCE: BOUGIES,INSPUITVENTIELEN EN ACCU'SLINEACCESSORI: STANGEN IMPERIAAL, VELGEN
WAAROM KIEZEN VOOR
ORIGINELE ONDERDELEN
Cop nuova Ypsilon Lum NL.qxd:Lancia Delta IT.qxd 15-03-2011 10:27 Pagina 2

De led boven de
knop brandt wanneer het
systeem is uitgeschakeld.
OMSTANDIGHEDEN WAARBIJ DE MOTOR
NIET WORDT AFGEZET
Bij ingeschakeld systeem wordt, om redenen van
comfort, emissiecontrole en veiligheid, de motor
niet afgezet onder de volgende omstandigheden:
❒nog koude motor;
❒buitengewoon lage buitentemperatuur;
❒onvoldoende acculading;
❒ingeschakelde achterruitverwarming;
❒ruitenwissers ingeschakeld op de maximale
snelheid;
❒bezig met regeneratie van het roetfilter (DPF)
(alleen bij dieselmotoren);
❒bestuurdersportier niet gesloten;
❒veiligheidsgordel van de bestuurder niet
omgelegd;
❒ingeschakelde achteruit (bijv. bij het parkeren);
❒bij versies met automatische klimaatregeling
(voor bepaalde versies/markten), wanneer
een comfortabele temperatuur in het interieur
moet worden bereikt of bij ingeschakelde
MAX-DEF functie;
❒tijdens de inrijperiode, als het systeem wordt
geïnitialiseerd.
Als een comfortabele temperatuur
prioritair is, dan kan het
Start&Stop-systeem worden
uitgeschakeld zodat de klimaatregeling kan
blijven werken.
OMSTANDIGHEDEN WAARBIJ DE MOTOR
HERSTART
Om redenen van comfort, beperking van
schadelijke uitstoot en veiligheid kan de motor
weer automatisch worden gestart, zonder
tussenkomst van de bestuurder, onder de volgende
omstandigheden:
❒onvoldoende acculading;
❒ruitenwissers ingeschakeld op de maximale
snelheid;
❒onvoldoende onderdruk in het remsysteem
(bijvoorbeeld na meermaals intrappen van het
rempedaal);
❒auto in beweging (bijvoorbeeld als bergaf wordt
gereden)
❒als de motor langer dan circa 3 minuten is
afgezet door het Start&Stop-systeem;
❒bij versies met automatische klimaatregeling
(voor bepaalde versies/markten), om een
comfortabele temperatuur in het interieur
mogelijk te maken of bij ingeschakelde
MAX-DEF functie.
92
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

200WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTENNOODGEVALLENONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
APPARATEN ZEKERING AMPERE
Knooppunt motormanagement (primaire verbruik-
ers) (1.2 8V 69 HP LPG versies) en Smart Distribu-
tion Unit (SDU)F17 15
+30 Knooppunt motormanagement/bobine T09 F18 5
Brandstofpomp F19 15
Achterruitverwarming/ruitontwaseming F20 30
Aircocompressor F21 7,5
Voeding vanaf hoofdrelais behuizing motorbedrading
voor knooppunt motormanagement (versies 0.9
TwinAir 85 pk/1.3 16V MultiJet)F22 15
Voeding vanaf hoofdrelais behuizing motorbedrading
voor knooppunt motormanagement (versies 1.2 8V
69 pk versies)F22 10
Knooppunt remsysteem F23 20
Knooppunt remsysteem/Knooppunt elektrische
F24 7,5
Bescherming voedingslijn LPG-druksensor en magn-
eetklep (1.2 8V 69 pk LPG-versies) (onder relais
T20)F30 7,5
"Blow-by verwarming" functie (versies 0.9 TwinAir
85 pk/1.3 16V MultiJet)F30 5
Voorgloei regeleenheid (versies 1.3 16V MultiJet) F81 60
Ventilator inzittendenruimte F82 40
Verwarmd dieselfilter (1.3 16V MultiJet versies) F83 40 stuurinrichting

km x 1000 30 60 90 120 150 180
Maanden 24 48 72 96 120 144
Conditie van getande distributieriem controleren (behalve 0.9 TwinAir 85
pk motor)●●
Klepspeling controleren en zo nodig afstellen (1.2 8V 69 pk versie)●●●
Slag van handrem controleren en zo nodig afstellen●●●●●●
Uitlaatgasemissie/roetuitstoot controleren●●●●●●
Motormanagementsystemen controleren (m.b.v. diagnosestekker)●●●●●●
Olieniveau versnellingsbak controleren●●
Laadtoestand accu controleren en eventueel opladen●●●●●●
Bougies vervangen●●●●●●
Aandrijfriem(en) hulporganen vervangen●
Vervanging van de getande distributieriem (behalve de 0.9 TwinAir 85 pk
motor)
(1)
●
Luchtfilterelement vervangen●●●
Motorolie en oliefilter vervangen (of elke 24 maanden)
(2)
●●●●●●
Remvloeistof vervangen (of elke 24 maanden)●●●
Pollenfilter vervangen (of elke 12 maanden)●●●●●●
(1) Ongeacht de kilometerstand moet de distributieriem bij zware bedrijfsomstandigheden (koud klimaat, gebruik in de stad,
langdurig stationair draaien) om de vier jaar worden vervangen of in elk geval om de vijf jaar.
(2) Als de auto jaarlijks minder dan 10.000 km rijdt, dan moeten de motorolie en het motoroliefilter elke 12 maanden worden
vervangen.
210WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

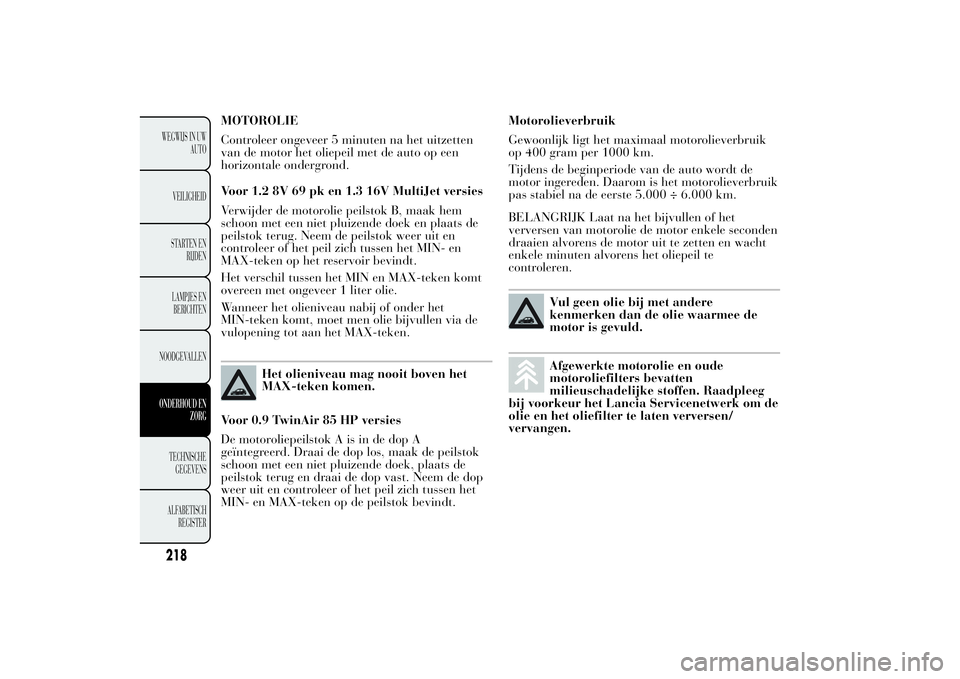

MOTOROLIE
Controleer ongeveer 5 minuten na het uitzetten
van de motor het oliepeil met de auto op een
horizontale ondergrond.
Voor 1.2 8V 69 pk en 1.3 16V MultiJet versies
Verwijder de motorolie peilstok B, maak hem
schoon met een niet pluizende doek en plaats de
peilstok terug. Neem de peilstok weer uit en
controleer of het peil zich tussen het MIN- en
MAX-teken op het reservoir bevindt.
Het verschil tussen het MIN en MAX-teken komt
overeen met ongeveer 1 liter olie.
Wanneer het olieniveau nabij of onder het
MIN-teken komt, moet men olie bijvullen via de
vulopening tot aan het MAX-teken.
Het olieniveau mag nooit boven het
MAX-teken komen.
Voor 0.9 TwinAir 85 HP versies
De motoroliepeilstok A is in de dop A
geïntegreerd. Draai de dop los, maak de peilstok
schoon met een niet pluizende doek, plaats de
peilstok terug en draai de dop vast. Neem de dop
weer uit en controleer of het peil zich tussen het
MIN- en MAX-teken op de peilstok bevindt.Motorolieverbruik
Gewoonlijk ligt het maximaal motorolieverbruik
op 400 gram per 1000 km.
Tijdens de beginperiode van de auto wordt de
motor ingereden. Daarom is het motorolieverbruik
pas stabiel na de eerste 5.000 ÷ 6.000 km.
BELANGRIJK Laat na het bijvullen of het
verversen van motorolie de motor enkele seconden
draaien alvorens de motor uit te zetten en wacht
enkele minuten alvorens het oliepeil te
controleren.
Vul geen olie bij met andere
kenmerken dan de olie waarmee de
motor is gevuld.Afgewerkte motorolie en oude
motoroliefilters bevatten
milieuschadelijke stoffen. Raadpleeg
bij voorkeur het Lancia Servicenetwerk om de
olie en het oliefilter te laten verversen/
vervangen.
218WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLENONDERHOUD EN
ZORGTECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

VULINHOUDENBenzine-uitvoeringen 0.9 TwinAir 85 pk 1.2 8V 69 pkVoorgeschreven
Brandstoftank inhoud
(liter):40 40Loodvrije benzine met
octaangetal van ten minste
95 RON (specificatie
EN228) incl. een reserve van
(liter):5÷7 5÷7
Koelsysteem (liter): 5,3 4,9Mengsel van 50% water en
PARAFLU
UP
(*)
Carterpan (liter): 2,8 2,5
SELENIA K P.E.
Carterpan en filters (liter): 3,2 2,8
Versnellingsbak-/
differentieelhuis (liter):1,65 1,65TUTELA TRANSMISSION
GEARFORCE
Hydraulisch remsysteem
(liter):0,55 0,55 TUTELA TOP 4
Vloeistofreservoir
ruitensproeiers/
achterruitsproeier (liter):2,55 2,5Mengsel van water en
TUTELA(*) Onder erg strenge klimaatcondities is een mengsel van 60%
UP
en 40% gemineraliseerd water aanbevolen.
249WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORGTECHNISCHE
GEGEVENSALFABETISCH
REGISTER
PROFESSIONAL SC35 smeermiddelen brandstof en originele

D
agverlichting (DRL)
– "Daytime Running
Lights" ............................ 50
Dashboardkastje
passagierszijde .................... 67
Dashboardkastverlichting
– lamp vervangen .............. 192
Dashboard ........................... 5
De auto langdurig stallen .... 154
De motor starten ......... 144-170
Derde remlicht .................... 187
De sleutels ............................ 26
Dieselfilter .......................... 221
Dimlicht
– bediening ......................... 51
– lamp vervangen .............. 184
Display................................. 9
– Bedieningsknoppen .......... 11
DPF (Dieselroetfilter) ......... 119
DPF filter ........................... 119
DRLs (Dagverlichting) ......... 50
Dualdrive (elektrische
stuurbekrachtiging) ............ 96
Een wiel vervangen ............ 172
Elektrische ruitbediening. 75-76Elektrische
stuurbekrachtiging
"Dualdrive" ........................ 96
EOBD .................................. 95
EOBD (systeem)................... 95
ESC systeem ........................ 88
ESC (systeem)...................... 88
Fix&Go Automatic kit ........ 178
Follow me home (systeem) ... 53Gear Shift Indicator
(systeem) ........................... 10
Gebruiksomstandigheden.... 150
Gebruik van de
versnellingsbak ................. 147
Geprogrammeerd
onderhoudsschema ............ 209
Gewichten en belastingen.... 24
Gordelspanners ................... 125
Grootlicht
– bediening ......................... 52
– lamp vervangen .............. 184H
andbediende
airconditioning ................... 40
– onderhoud ....................... 41
Handrem ............................ 146
Hendels op het stuurwiel– linkerhendel .................... 50
Herconfigureerbaar
multifunctioneel display ..... 10
Hill Holder ........................... 88
Hill Holder (systeem) ........... 88
Hoofdairbag ....................... 139
Hoofdsteunen ....................... 33
Identificatiegegevens
– chassisnummer ............... 234
– identificatieplaatje
carrosserielak ................. 234
– motorcode ...................... 234
– typeplaatje met
identificatiegegevens....... 233
Imperiaal/skidrager.............. 84
Inbouwvoorbereiding
autoradio ............................ 97
Inbouwvoorbereiding voor
draagbaar
navigatiesysteem................. 98
Inbouwvoorbereiding voor
"Isofix" kinderzitje ............ 133
Instapverlichting .................. 53
Instrumenten
– Instrumenten ................... 6
Instrumentenpaneel.............. 6
Instrumenten (paneel)
