pojistky Lancia Ypsilon 2012 Návod k použití a údržbě (in Czech)

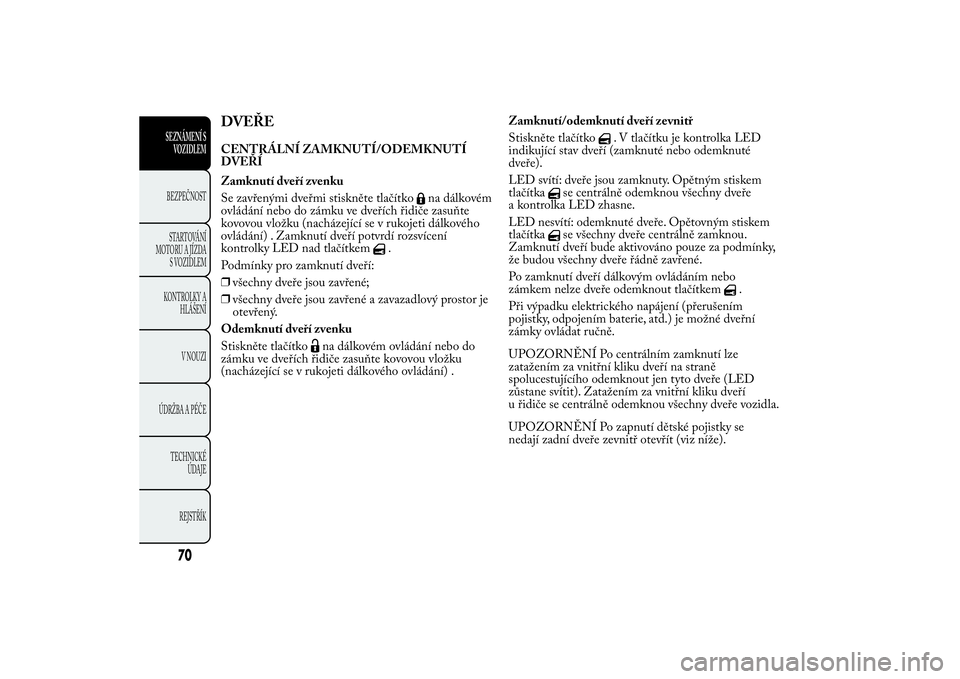

DVEŘECENTRÁLNÍ ZAMKNUTÍ/ODEMKNUTÍ
DVEŘÍ
Zamknutí dveří zvenku
Se zavřenými dveřmi stiskněte tlačítko
na dálkovém
ovládání nebo do zámku ve dveřích řidiče zasuňte
kovovou vložku (nacházející se v rukojeti dálkového
ovládání) . Zamknutí dveří potvrdí rozsvícení
kontrolky LED nad tlačítkem
.
Podmínky pro zamknutí dveří:
❒všechny dveře jsou zavřené;
❒všechny dveře jsou zavřené a zavazadlový prostor je
otevřený.
Odemknutí dveří zvenku
Stiskněte tlačítko
na dálkovém ovládání nebo do
zámku ve dveřích řidiče zasuňte kovovou vložku
(nacházející se v rukojeti dálkového ovládání) .Zamknutí/odemknutí dveří zevnitř
Stiskněte tlačítko
. V tlačítku je kontrolka LED
indikující stav dveří (zamknuté nebo odemknuté
dveře).
LED svítí: dveře jsou zamknuty. Opětným stiskem
tlačítka
se centrálně odemknou všechny dveře
a kontrolka LED zhasne.
LED nesvítí: odemknuté dveře. Opětovným stiskem
tlačítkase všechny dveře centrálně zamknou.
Zamknutí dveří bude aktivováno pouze za podmínky,
že budou všechny dveře řádně zavřené.
Po zamknutí dveří dálkovým ovládáním nebo
zámkem nelze dveře odemknout tlačítkem
.
Při výpadku elektrického napájení (přerušením
pojistky, odpojením baterie, atd.) je možné dveřní
zámky ovládat ručně.
UPOZORNĚNÍ Po centrálním zamknutí lze
zatažením za vnitřní kliku dveří na straně
spolucestujícího odemknout jen tyto dveře (LED
zůstane svítit). Zatažením za vnitřní kliku dveří
u řidiče se centrálně odemknou všechny dveře vozidla.
UPOZORNĚNÍ Po zapnutí dětské pojistky se
nedají zadní dveře zevnitř otevřít (viz níže).
70
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

DĚTSKÁ POJISTKA
Dětská pojistka znemožní otevření zadních dveří
zevnitř.
Pojistku A obr. 55 lze zapnout pouze s otevřenými
dveřmi:
❒poloha 1 - dětská pojistka je zapnuta (dveře jsou
zamknuté zevnitř);
❒poloha 2 - dětská pojistka je vypnuta (dveře jdou
zevnitř otevřít).
Dětská pojistka zůstane zapnuta i při elektrickém
odemknutí dveří.
UPOZORNĚNÍ Po zapnutí dětské pojistky se nedají
zadní dveře zevnitř otevřít.
POZOR
Dětskou pojistku používejte vždy, když ve
vozidle cestují děti. Po zapnutí dětské
pojistky zkontrolujte zatažením za vnitřní kliku
dveří, zda je pojistka skutečně zapnuta.
obr. 55
L0F0080
71SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

NOUZOVÉ ZAMKNUTÍ PŘEDNÍCH DVEŘÍ
SPOLUCESTUJÍCÍHO A ZADNÍCH DVEŘÍ
Přední dveře na straně spolucestujícího a zadní dveře
jsou opatřeny zařízením, díky němuž je možné je
zamknout i bez proudu.
V takovém případě je třeba postupovat takto:
❒zasunout kovovou vložku klíčku zapalování do
zdířky A obr. 56 (přední dveře na straně
spolucestujícího) nebo B obr. 55 (zadní dveře);
❒otočit klíčkem doprava a současně jej vytáhnout ze
zdířky A obr. 56 nebo B obr. 55.
Zajišťovací kolík zámku je možné uvést do souladu s
ostatní soustavou (pouze po dobití baterie) takto:
❒stisknout tlačítko
na dálkovém ovládání;
❒stisknout tlačítkozamknutí/odemknutí dveří;
❒otevřít dveře klíčkem v zámku předních dveří;
❒zatáhnout za vnitřní kliku dveří.
Pokud byla zapnuta dětská pojistka a dveře
byly zamknuty, jak je uvedeno výše,
zatažením za vnitřní kliku dveří se dveře
neotevřou, ale zajišťovací kolík dveří se uvede do
souladu s ostatní soustavou; dveře je pak nutno
otevřít vnější klikou. Nouzovým zamknutím se
nevyřadí funkce tlačítka centrálního
zamykání/odemykání dveří
.
UPOZORNĚNÍ Po případném odpojení baterie
nebo přerušení pojistky je nutno znovu "inicializovat"
fungování mechanismu zamykání/odemykání dveří
takto:
❒zavřete všechny dveře;
❒stiskněte tlačítko
na dálkovém ovládání nebo
zamykací/odemykací tlačítko
na palubní desce;
❒stiskněte tlačítko
na dálkovém ovládání nebo
zamykací/odemykací tlačítko
na palubní desce.
obr. 56
L0F0215
72
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

ZAVŘENÍ
Zatáhněte za jazýček A obr. 60, dejte víko dolů a
zatlačte na ně u zámku, až se ozve klapnutí .
Při odemknutí dvakrát bliknou směrová světla a
rozsvítí se vnitřní svítidla: svítidlo zhasne samočinně
při zavření víka zavazadlového prostoru. Pokud
zapomenete víko zavazadlového prostoru zavřít,
svítidlo se po několika minutách samočinně vypne.
UPOZORNĚNÍ Před zavřením zavazadlového
prostoru zkontrolujte, zda máte u sebe klíček
od vozidla, protože se víko samočinně zamkne.INICIALIZACE VÍKA ZAVAZADLOVÉHO
PROSTORU
UPOZORNĚNÍ Po případném odpojení baterie
nebo přerušení pojistky je nutno znovu inicializovat
fungování mechanismu zamykání/odemykání dveří
takto.
❒zavřete všechny dveře a víko zavazadlového
prostoru;
❒stiskněte tlačítko
dálkového ovládání;
❒stiskněte tlačítkodálkového ovládání.
obr. 60
L0F0193
76
SEZNÁMENÍ S
VOZIDLEMBEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

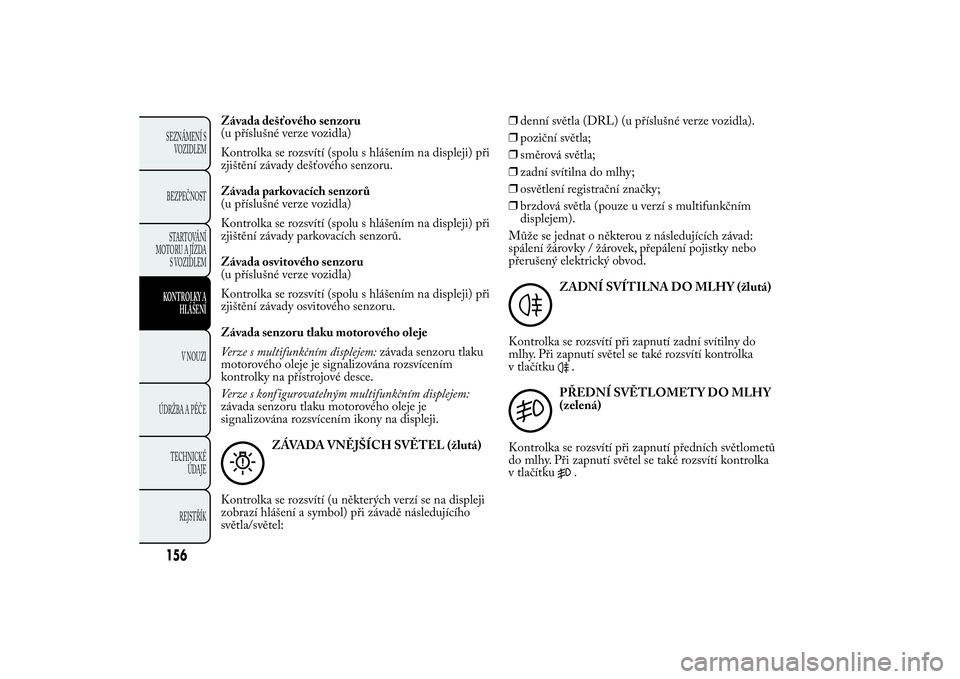

Závada dešťového senzoru
(u příslušné verze vozidla)
Kontrolka se rozsvítí (spolu s hlášením na displeji) při
zjištění závady dešťového senzoru.
Závada parkovacích senzorů
(u příslušné verze vozidla)
Kontrolka se rozsvítí (spolu s hlášením na displeji) při
zjištění závady parkovacích senzorů.
Závada osvitového senzoru
(u příslušné verze vozidla)
Kontrolka se rozsvítí (spolu s hlášením na displeji) při
zjištění závady osvitového senzoru.
Závada senzoru tlaku motorového oleje
Verze s multifunkčním displejem:závada senzoru tlaku
motorového oleje je signalizována rozsvícením
kontrolky na přístrojové desce.
Verze s konf igurovatelným multifunkčním displejem:
závada senzoru tlaku motorového oleje je
signalizována rozsvícením ikony na displeji.
ZÁVADA VNĚJŠÍCH SVĚTEL (žlutá)
Kontrolka se rozsvítí (u některých verzí se na displeji
zobrazí hlášení a symbol) při závadě následujícího
světla/světel:❒denní světla (DRL) (u příslušné verze vozidla).
❒poziční světla;
❒směrová světla;
❒zadní svítilna do mlhy;
❒osvětlení registrační značky;
❒brzdová světla (pouze u verzí s multifunkčním
displejem).
Může se jednat o některou z následujících závad:
spálení žárovky / žárovek, přepálení pojistky nebo
přerušený elektrický obvod.
ZADNÍ SVÍTILNA DOMLHY (žlutá)
Kontrolka se rozsvítí při zapnutí zadní svítilny do
mlhy. Při zapnutí světel se také rozsvítí kontrolka
v tlačítku
.
PŘEDNÍ SVĚTLOMETY DO MLHY
(zelená)
Kontrolka se rozsvítí při zapnutí předních světlometů
do mlhy. Při zapnutí světel se také rozsvítí kontrolka
v tlačítku
.
156SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEMKONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

OSVĚTLENÍ SKŘÍŇKY V PALUBNÍ DESCE
Postup při výměně žárovky:
❒otevřete skříňku a vytáhněte svítilnu A obr. 150;
❒otevřete krytBavyměňte žárovku;
❒zavřete kryt B;
❒namontujte zpět svítilnu A zasunutím do správné
polohy nejdříve na jedné straně a pak na druhé
straně na zaklapnutí.
VÝMĚNA POJISTEKVŠEOBECNĚ
Pojistky chrání elektrický rozvod. Zasahují při závadě
nebo neodborném zásahu do rozvodu.
Jakmile přestane fungovat nějaké zařízení,
zkontrolujte příslušnou pojistku: vodicí prvek A obr.
151 nesmí být přerušený. Pokud je přerušený, je
třeba vyměnit přepálenou pojistku za novou se stejnou
jmenovitou proudovou hodnotou (stejné barvy).
B = celá pojistka;
C = pojistka s přerušeným vodicím prvkem.
Pojistky vyměňujte pinzetou D umístěnou ve víku
pojistkové skříňky na levé straně palubní desky.
Vyhledejte pojistku podle tabulek uvedených na
následujících stránkách.
obr. 150
L0F0065
obr. 151
L0F0005
182SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

POZOR
Jestliže se pojistka vzápětí znovu přeruší,
vyhledejte autorizovaný ser vis Lancia.
POZOR
Nikdy nenahrazuje spálenou pojistku
kovovými drátky nebo podobným
materiálem.
POZOR
Pojistku nevyměňujte za pojistku s vyšší
proudovou hodnotou: NEBEZPEČÍ
POŽÁRU.
POZOR
Pokud se přepálí některá hlavní pojistka
(MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), obraťte se na autorizovaný ser vis
Lancia.
POZOR
Před výměnou pojistky zkontrolujte, zda
jste vytáhli klíček ze zapalování a vypnuli
a/nebo odpojili všechny spotřebiče.
POZOR
Pokud se přepálí hlavní pojistka
bezpečnostních systémů (systém airbagů,
brzdová soustava), systémů pohonné jednotky
(systém motoru, systém převodovky) nebo
systému řízení, obraťte se na autorizovaný ser vis
Lancia.
183SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍV NOUZIÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

PŘÍSTUP K POJISTKÁM
Pojistková skříňka v motorovém prostoru
Je umístěna vedle baterie: pro přístup k pojistkám obr.
154 je třeba postupovat takto:
❒dejte víko A obr. 152 stranou;
❒vyšroubujte šroub A obr. 153, uvolněte úchytky B a
vytáhněte víko C nahoru.Číselné označení elektrického spotřebiče jištěného
příslušnou pojistkou je uvedeno na víku. Po výměně
pojistky se ujistěte, zda je řádně zavřené víko C
pojistkové skříňky.
Pokud je nutno umýt motorový prostor,
dávejte pozor, aby proud vody nezasáhl
přímo pojistkovou skříňku a motory stíračů
skel.
.
obr. 152
L0F0170
obr. 153
L0F0094
184SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

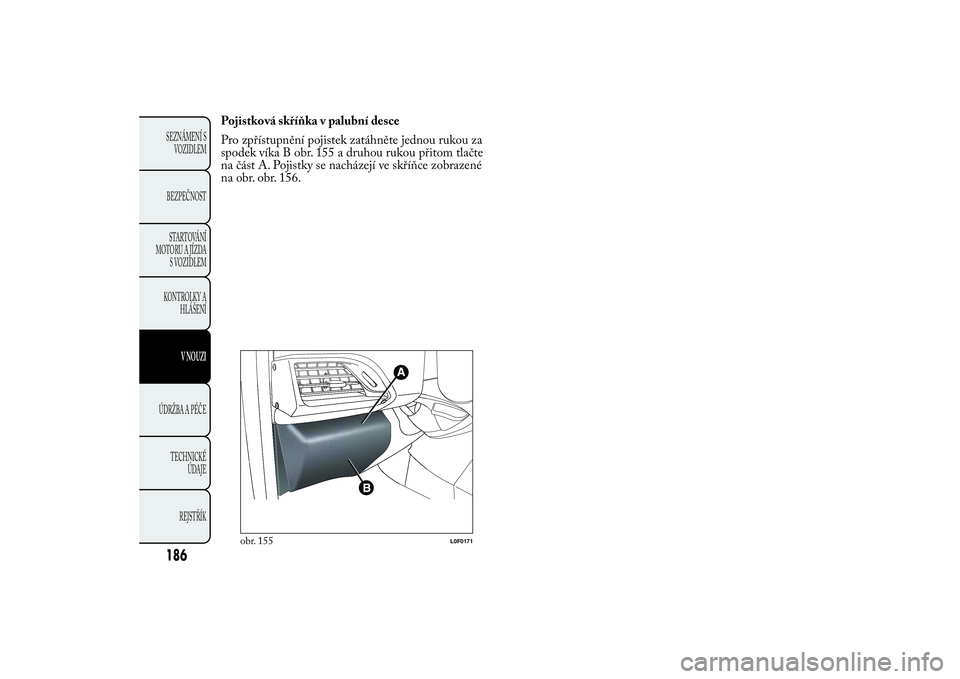

Pojistková skříňka v palubní desce
Pro zpřístupnění pojistek zatáhněte jednou rukou za
spodek víka B obr. 155 a druhou rukou přitom tlačte
na část A. Pojistky se nacházejí ve skříňce zobrazené
na obr. obr. 156.
obr. 155
L0F0171
186SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

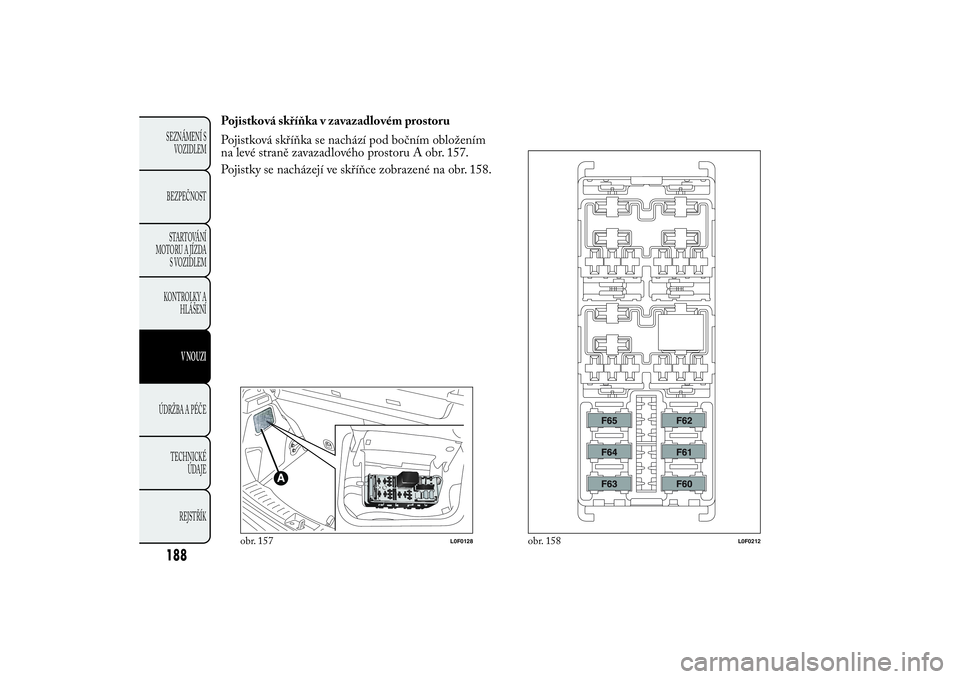

Pojistková skříňka v zavazadlovém prostoru
Pojistková skříňka se nachází pod bočním obložením
na levé straně zavazadlového prostoru A obr. 157.
Pojistky se nacházejí ve skříňce zobrazené na obr. 158.
obr. 157
L0F0128
obr. 158
L0F0212
188SEZNÁMENÍ S
VOZIDLEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU A JÍZDA
S VOZIDLEM
KONTROLKY A
HLÁŠENÍ
V NOUZI
ÚDRŽBA A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK
