Lancia Ypsilon 2013 Libretto Uso Manutenzione (in Italian)

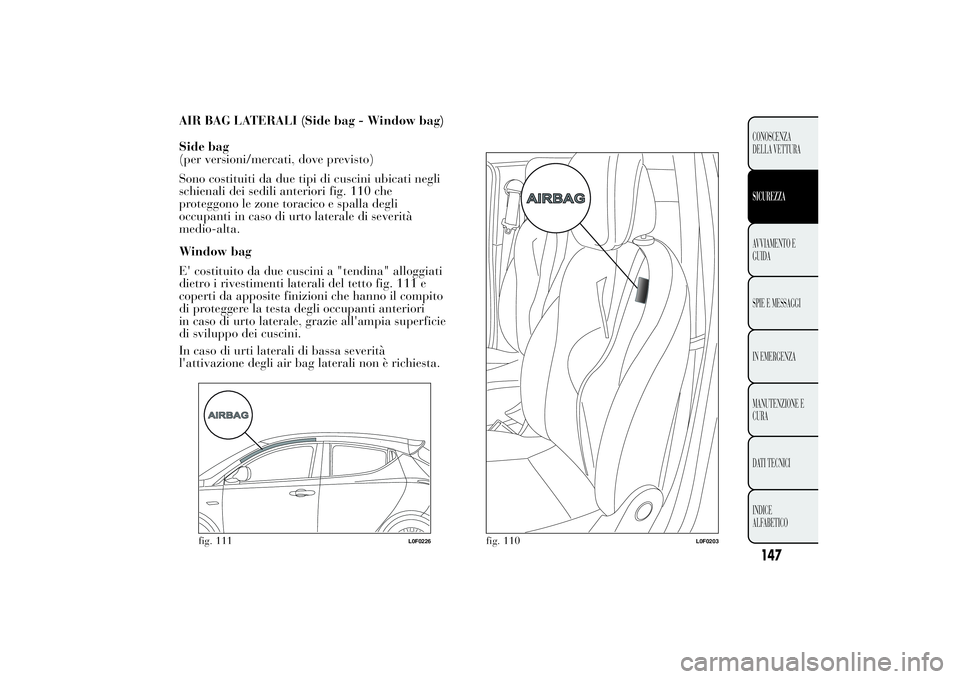

AIR BAG LATERALI (Side bag - Window bag)
Side bag
(per versioni/mercati, dove previsto)
Sono costituiti da due tipi di cuscini ubicati negli
schienali dei sedili anteriori fig. 110 che
proteggono le zone toracico e spalla degli
occupanti in caso di urto laterale di severità
medio-alta.
Window bag
E' costituito da due cuscini a "tendina" alloggiati
dietro i rivestimenti laterali del tetto fig. 111 e
coperti da apposite finizioni che hanno il compito
di proteggere la testa degli occupanti anteriori
in caso di urto laterale, grazie all'ampia superficie
di sviluppo dei cuscini.
In caso di urti laterali di bassa severità
l'attivazione degli air bag laterali non è richiesta.
fig. 111
L0F0226
fig. 110
L0F0203
147CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

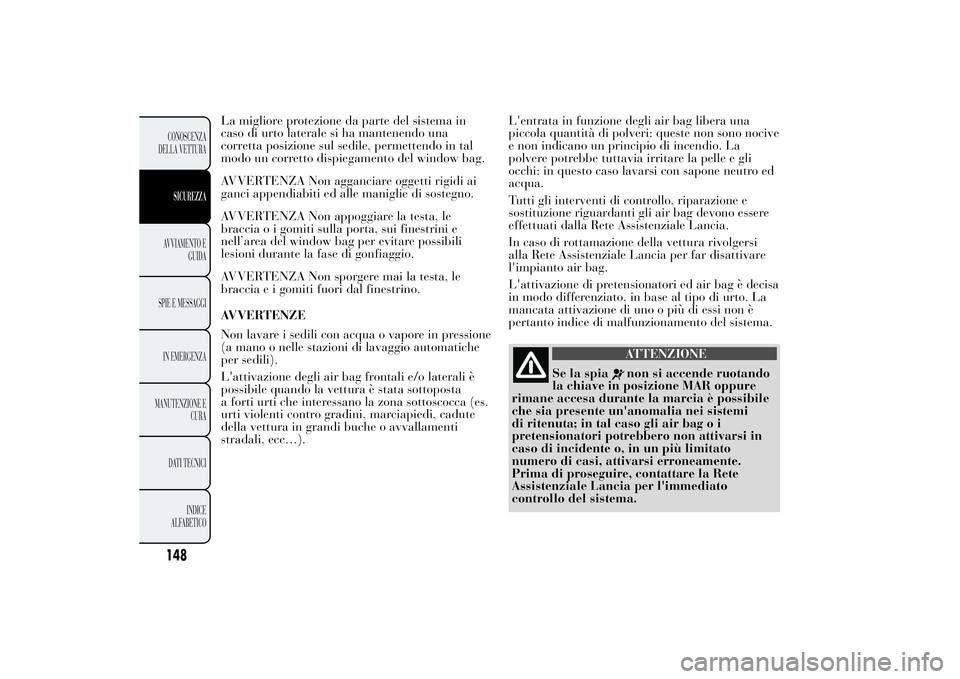

La migliore protezione da parte del sistema in
caso di urto laterale si ha mantenendo una
corretta posizione sul sedile, permettendo in tal
modo un corretto dispiegamento del window bag.
AVVERTENZA Non agganciare oggetti rigidi ai
ganci appendiabiti ed alle maniglie di sostegno.
AVVERTENZA Non appoggiare la testa, le
braccia o i gomiti sulla porta, sui finestrini e
nell’area del window bag per evitare possibili
lesioni durante la fase di gonfiaggio.
AVVERTENZA Non sporgere mai la testa, le
braccia e i gomiti fuori dal finestrino.
AVVERTENZE
Non lavare i sedili con acqua o vapore in pressione
(a mano o nelle stazioni di lavaggio automatiche
per sedili).
L'attivazione degli air bag frontali e/o laterali è
possibile quando la vettura è stata sottoposta
a forti urti che interessano la zona sottoscocca (es.
urti violenti contro gradini, marciapiedi, cadute
della vettura in grandi buche o avvallamenti
stradali, ecc…).L'entrata in funzione degli air bag libera una
piccola quantità di polveri: queste non sono nocive
e non indicano un principio di incendio. La
polvere potrebbe tuttavia irritare la pelle e gli
occhi: in questo caso lavarsi con sapone neutro ed
acqua.
Tutti gli interventi di controllo, riparazione e
sostituzione riguardanti gli air bag devono essere
effettuati dalla Rete Assistenziale Lancia.
In caso di rottamazione della vettura rivolgersi
alla Rete Assistenziale Lancia per far disattivare
l'impianto air bag.
L'attivazione di pretensionatori ed air bag è decisa
in modo differenziato, in base al tipo di urto. La
mancata attivazione di uno o più di essi non è
pertanto indice di malfunzionamento del sistema.
ATTENZIONE
Se la spia
non si accende ruotando
la chiave in posizione MAR oppure
rimane accesa durante la marcia è possibile
che sia presente un'anomalia nei sistemi
di ritenuta; in tal caso gli air bag o i
pretensionatori potrebbero non attivarsi in
caso di incidente o, in un più limitato
numero di casi, attivarsi erroneamente.
Prima di proseguire, contattare la Rete
Assistenziale Lancia per l'immediato
controllo del sistema.
148CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

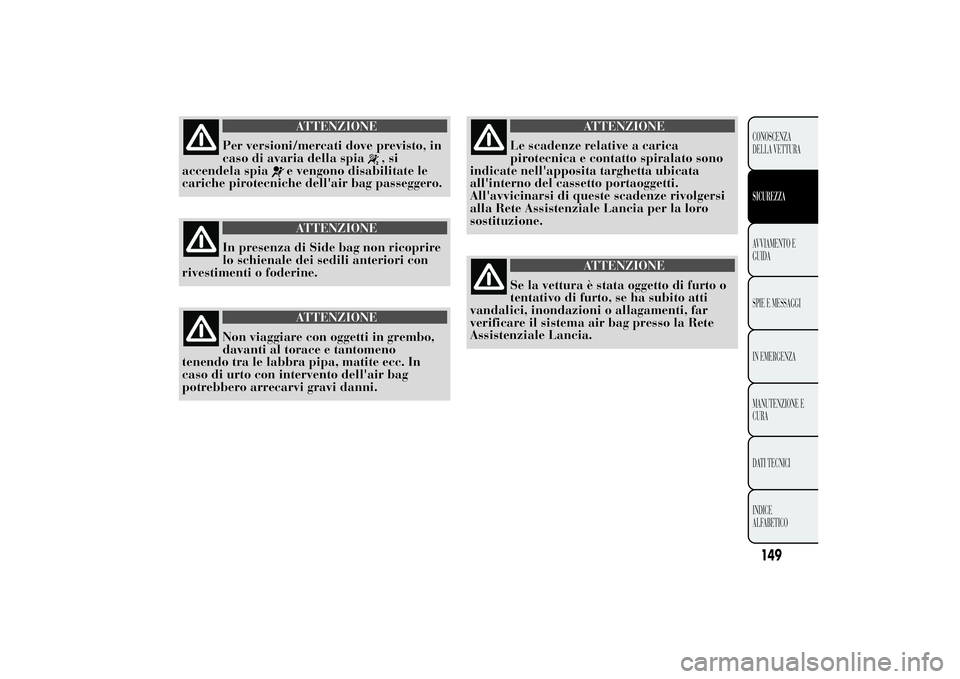

ATTENZIONE
Per versioni/mercati dove previsto, in
caso di avaria della spia
,si
accendela spia
e vengono disabilitate le
cariche pirotecniche dell'air bag passeggero.ATTENZIONE
In presenza di Side bag non ricoprire
lo schienale dei sedili anteriori con
rivestimenti o foderine.
ATTENZIONE
Non viaggiare con oggetti in grembo,
davanti al torace e tantomeno
tenendo tra le labbra pipa, matite ecc. In
caso di urto con intervento dell'air bag
potrebbero arrecarvi gravi danni.
ATTENZIONE
Le scadenze relative a carica
pirotecnica e contatto spiralato sono
indicate nell'apposita targhetta ubicata
all'interno del cassetto portaoggetti.
All'avvicinarsi di queste scadenze rivolgersi
alla Rete Assistenziale Lancia per la loro
sostituzione.
ATTENZIONE
Se la vettura è stata oggetto di furto o
tentativo di furto, se ha subito atti
vandalici, inondazioni o allagamenti, far
verificare il sistema air bag presso la Rete
Assistenziale Lancia.
149CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

ATTENZIONE
Con chiave di avviamento inserita ed
in posizione MAR, sia pure a motore
spento, gli air bag possono attivarsi anche a
vettura ferma, qualora questa venga urtata
da un altro veicolo in marcia. Quindi anche
con vettura ferma non devono assolutamente
essere posti bambini sul sedile anteriore.
D'altro canto si ricorda che qualora la
chiave sia inserita in posizione STOP nessun
dispositivo di sicurezza (air bag o
pretensionatori) si attiva in conseguenza di
un urto; la mancata attivazione di tali
dispositivi in questi casi, pertanto, non può
essere considerata come indice di
malfunzionamento del sistema.
ATTENZIONE
Ruotando la chiave di avviamento in
posizione MAR la spia
(con air
bag frontale lato passeggero attivo) si
accende per alcuni secondi per ricordare
che l'air bag passeggero si attiverà in caso
d'urto, dopodiché si deve spegnere.
ATTENZIONE
La spia
lampeggiante indica la
presenza di un'avaria della spia
.
In questo caso, per versioni/mercati dove
previsto, vengono disabilitate le cariche
pirotecniche dell'air bag passeggero.
ATTENZIONE
L'intervento dell'air bag frontale è
previsto per urti di entità superiore a
quella dei pretensionatori. Per urti compresi
nell'intervallo tra le due soglie di attivazione
è pertanto normale che entrino in funzione
i soli pretensionatori.
ATTENZIONE
L'air bag non sostituisce le cinture di
sicurezza, ma ne incrementa
l'efficacia. Poiché gli air bag frontali non
intervengono in caso di urti frontali a bassa
velocità, urti laterali, tamponamenti o
ribaltamenti, gli occupanti sono protetti,
oltre che da eventuali airbag laterali, dalle
sole cinture di sicurezza che, pertanto,
vanno sempre allacciate.
150CONOSCENZA
DELLA VETTURASICUREZZAAVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

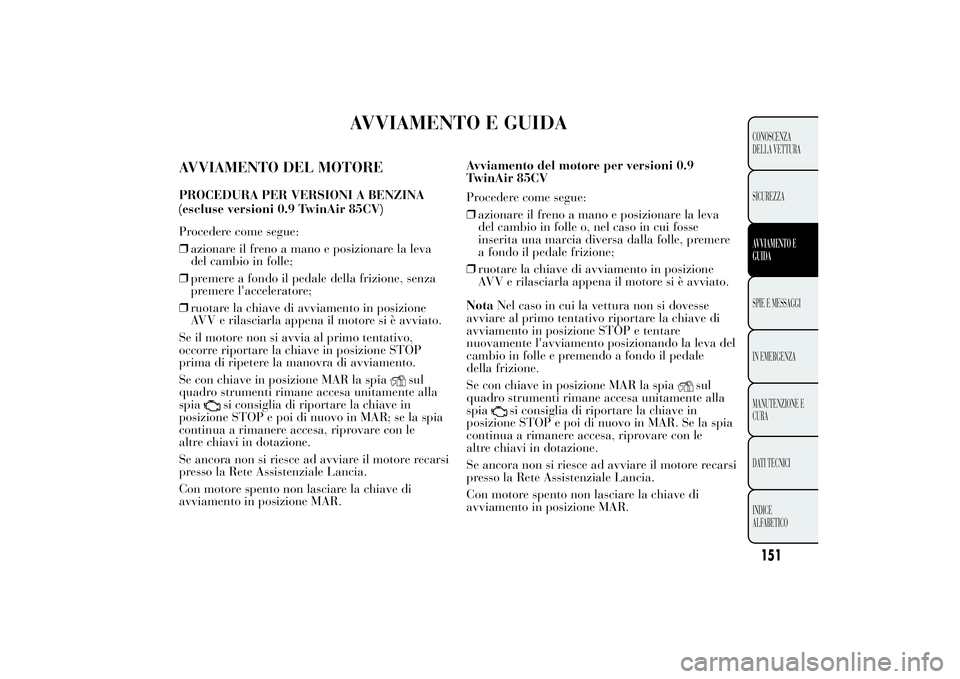

AVVIAMENTO E GUIDA
AVVIAMENTO DEL MOTOREPROCEDURA PER VERSIONI A BENZINA
Procedere come segue:
❒azionare il freno a mano e posizionare la leva
del cambio in folle;
❒premere a fondo il pedale della frizione, senza
premere l'acceleratore;
❒ruotare la chiave di avviamento in posizione
AVV e rilasciarla appena il motore si è avviato.
Se il motore non si avvia al primo tentativo,
occorre riportare la chiave in posizione STOP
prima di ripetere la manovra di avviamento.
Se con chiave in posizione MAR la spia
sul
quadro strumenti rimane accesa unitamente alla
spia
si consiglia di riportare la chiave in
posizione STOP e poi di nuovo in MAR; se la spia
continua a rimanere accesa, riprovare con le
altre chiavi in dotazione.
Se ancora non si riesce ad avviare il motore recarsi
presso la Rete Assistenziale Lancia.
Con motore spento non lasciare la chiave di
avviamento in posizione MAR.
151CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
(escluse versioni 0.9 TwinAir 85CV)Avviamento del motore per versioni 0.9
TwinAir 85CV
Procedere come segue:
❒azionare il freno a mano e posizionare la leva
del cambio in folle o, nel caso in cui fosse
inserita una marcia diversa dalla folle, premere
a fondo il pedale frizione;
❒ruotare la chiave di avviamento in posizione
AVV e rilasciarla appena il motore si è avviato.
NotaNel caso in cui la vettura non si dovesse
avviare al primo tentativo riportare la chiave di
avviamento in posizione STOP e tentare
nuovamente l'avviamento posizionando la leva del
cambio in folle e premendo a fondo il pedale
della frizione.
Se con chiave in posizione MAR la spia
sul
quadro strumenti rimane accesa unitamente alla
spia
si consiglia di riportare la chiave in
posizione STOP e poi di nuovo in MAR. Se la spia
continua a rimanere accesa, riprovare con le
altre chiavi in dotazione.
Se ancora non si riesce ad avviare il motore recarsi
presso la Rete Assistenziale Lancia.
Con motore spento non lasciare la chiave di
avviamento in posizione MAR.

Se con chiave in posizione MAR la spia
sul
quadro strumenti rimane accesa, si consiglia
di riportare la chiave in posizione STOP e poi di
nuovo in MAR; se la spia continua a rimanere
accesa riprovare con le altre chiavi in dotazione.
Se ancora non si riesce ad avviare il motore
rivolgersi alla Rete Assistenziale Lancia.
L'accensione della spia
in modo
lampeggiante per 60 secondi dopo
l'avviamento o durante un
trascinamento prolungato segnala una
anomalia al sistema di preriscaldo candelette.
Se il motore si avvia si può regolarmente
utilizzare la vettura ma occorre rivolgersi
prima possibile alla Rete Assistenziale
Lancia.
ATTENZIONE
È pericoloso far funzionare il motore
in locali chiusi. Il motore consuma
ossigeno e scarica anidride carbonica,
ossido di carbonio ed altri gas tossici.
152CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

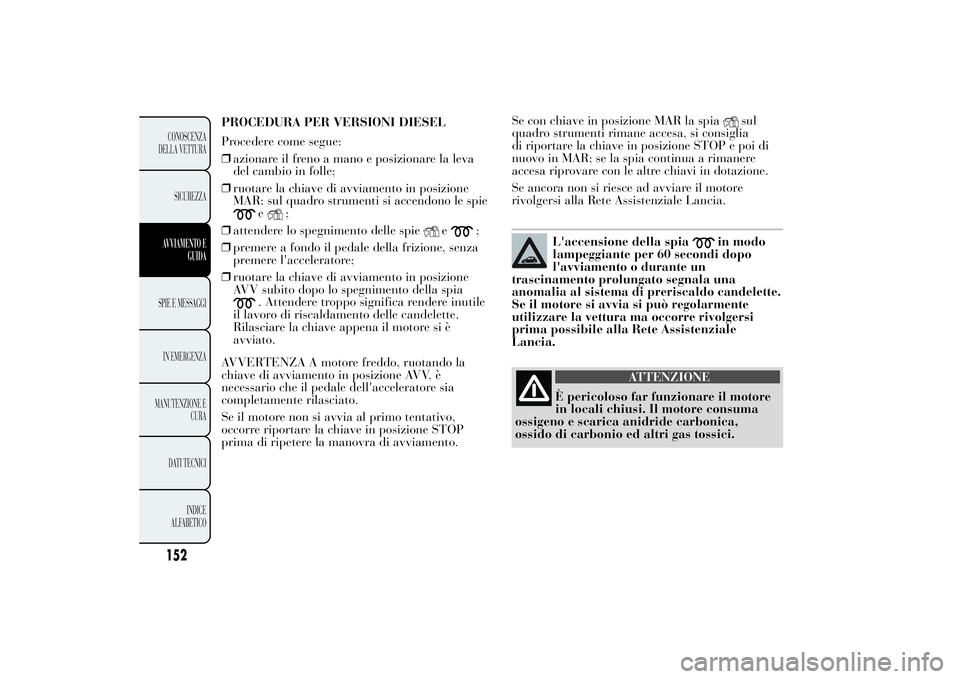

PROCEDURA PER VERSIONI DIESEL
Procedere come segue:
❒azionare il freno a mano e posizionare la leva
del cambio in folle;
❒ruotare la chiave di avviamento in posizione
MAR: sul quadro strumenti si accendono le spie
e
;
❒attendere lo spegnimento delle spie
e
;
❒premere a fondo il pedale della frizione, senza
premere l'acceleratore;
❒ruotare la chiave di avviamento in posizione
AVV subito dopo lo spegnimento della spia
. Attendere troppo significa rendere inutile
il lavoro di riscaldamento delle candelette.
Rilasciare la chiave appena il motore si è
avviato.
AVVERTENZA A motore freddo, ruotando la
chiave di avviamento in posizione AVV, è
necessario che il pedale dell'acceleratore sia
completamente rilasciato.
Se il motore non si avvia al primo tentativo,
occorre riportare la chiave in posizione STOP
prima di ripetere la manovra di avviamento.

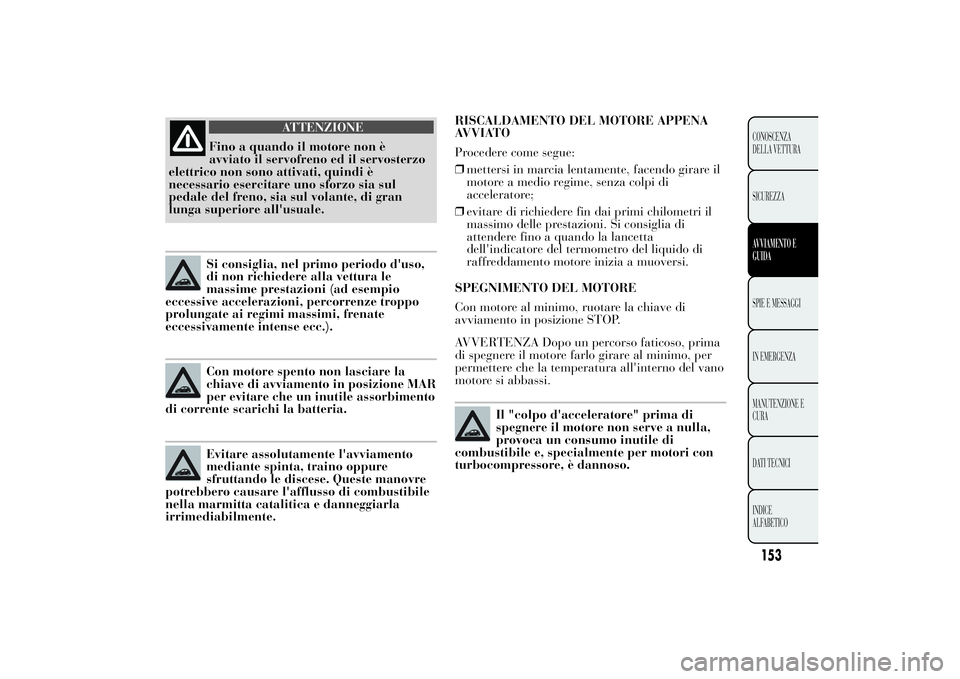

RISCALDAMENTO DEL MOTORE APPENA
AVVIATO
Procedere come segue:
❒mettersi in marcia lentamente, facendo girare il
motore a medio regime, senza colpi di
acceleratore;
❒evitare di richiedere fin dai primi chilometri il
massimo delle prestazioni. Si consiglia di
attendere fino a quando la lancetta
dell'indicatore del termometro del liquido di
raffreddamento motore inizia a muoversi.
SPEGNIMENTO DEL MOTORE
Con motore al minimo, ruotare la chiave di
avviamento in posizione STOP.
AVVERTENZA Dopo un percorso faticoso, prima
di spegnere il motore farlo girare al minimo, per
permettere che la temperatura all'interno del vano
motore si abbassi.
Il "colpo d'acceleratore" prima di
spegnere il motore non serve a nulla,
provoca un consumo inutile di
combustibile e, specialmente per motori con
turbocompressore, è dannoso.
153CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
ATTENZIONE
Fino a quando il motore non è
avviato il servofreno ed il servosterzo
elettrico non sono attivati, quindi è
necessario esercitare uno sforzo sia sul
pedale del freno, sia sul volante, di gran
lunga superiore all'usuale.Si consiglia, nel primo periodo d'uso,
di non richiedere alla vettura le
massime prestazioni (ad esempio
eccessive accelerazioni, percorrenze troppo
prolungate ai regimi massimi, frenate
eccessivamente intense ecc.).Con motore spento non lasciare la
chiave di avviamento in posizione MAR
per evitare che un inutile assorbimento
di corrente scarichi la batteria.Evitare assolutamente l'avviamento
mediante spinta, traino oppure
sfruttando le discese. Queste manovre
potrebbero causare l'afflusso di combustibile
nella marmitta catalitica e danneggiarla
irrimediabilmente.

Non lasciare mai bambini da soli sulla vettura
incustodita; allontanandosi dalla vettura estrarre
sempre le chiavi dal dispositivo di avviamento
e portarle con sé.
ATTENZIONE
La vettura deve risultare bloccata
dopo alcuni scatti della leva, se così
non fosse, rivolgersi alla Rete Assistenziale
Lancia per eseguire la regolazione.
154CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

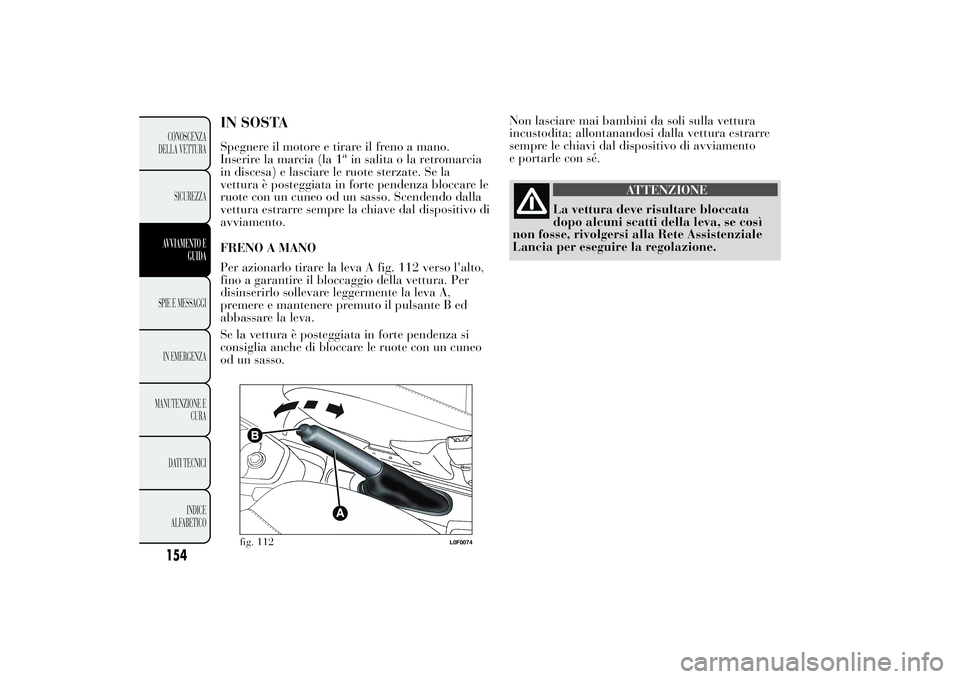

IN SOSTASpegnere il motore e tirare il freno a mano.
Inserire la marcia (la 1
ain salita o la retromarcia
in discesa) e lasciare le ruote sterzate. Se la
vettura è posteggiata in forte pendenza bloccare le
ruote con un cuneo od un sasso. Scendendo dalla
vettura estrarre sempre la chiave dal dispositivo di
avviamento.
FRENO A MANO
Per azionarlo tirare la leva A fig. 112 verso l'alto,
fino a garantire il bloccaggio della vettura. Per
disinserirlo sollevare leggermente la leva A,
premere e mantenere premuto il pulsante B ed
abbassare la leva.
Se la vettura è posteggiata in forte pendenza si
consiglia anche di bloccare le ruote con un cuneo
od un sasso.
fig. 112
L0F0074

AVVERTENZA La retromarcia può essere inserita
solo a vettura completamente ferma. Con motore
acceso, prima di innestare la retromarcia,
attendere almeno 2 secondi con pedale della
frizione premuto a fondo, per evitare di
danneggiare gli ingranaggi e grattare.
ATTENZIONE
Per cambiare correttamente le marce,
occorre premere a fondo il pedale
della frizione. Quindi, il pavimento sotto la
pedaliera non deve presentare ostacoli:
accertarsi che eventuali sovratappeti siano
sempre ben distesi e non interferiscano con i
pedali.Non guidare con la mano appoggiata
alla leva del cambio, perché lo sforzo
esercitato, anche se leggero, a lungo
andare può usurare elementi interni al
cambio.
155CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

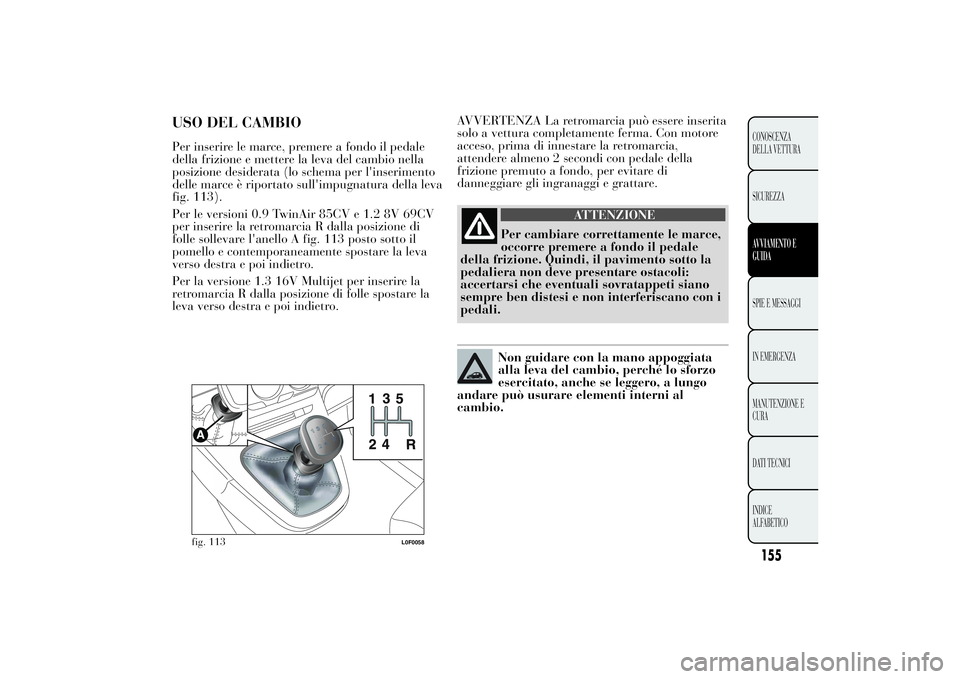

USO DEL CAMBIOPer inserire le marce, premere a fondo il pedale
della frizione e mettere la leva del cambio nella
posizione desiderata (lo schema per l'inserimento
delle marce è riportato sull'impugnatura della leva
fig. 113).
Per le versioni 0.9 TwinAir 85CV e 1.2 8V 69CV
per inserire la retromarcia R dalla posizione di
folle sollevare l'anello A fig. 113 posto sotto il
pomello e contemporaneamente spostare la leva
verso destra e poi indietro.
Per la versione 1.3 16V Multijet per inserire la
retromarcia R dalla posizione di folle spostare la
leva verso destra e poi indietro.
fig. 113
L0F0058

Portapacchi/portasci
Togliere il portapacchi od il portasci dal tetto
appena utilizzati. Questi accessori diminuiscono la
penetrazione aerodinamica della vettura
influendo negativamente sui consumi. In caso di
trasporto di oggetti particolarmente voluminosi
utilizzare preferibilmente un rimorchio.
Utilizzatori elettrici
Utilizzare i dispositivi elettrici solo per il tempo
necessario. Il lunotto termico, i proiettori
supplementari, i tergicristalli, la ventola
dell'impianto di riscaldamento assorbono una
notevole quantità di corrente provocando di
conseguenza un aumento del consumo di
combustibile (fino a +25% su ciclo urbano).
Climatizzatore
L'utilizzo del climatizzatore porta a consumi più
elevati: quando la temperatura esterna lo consente
utilizzare preferibilmente la sola ventilazione.
Appendici aerodinamiche
L'utilizzo di appendici aerodinamiche, non
certificate allo scopo, può penalizzare
aerodinamica e consumi.
156CONOSCENZA
DELLA VETTURA
SICUREZZAAVVIAMENTO E
GUIDASPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

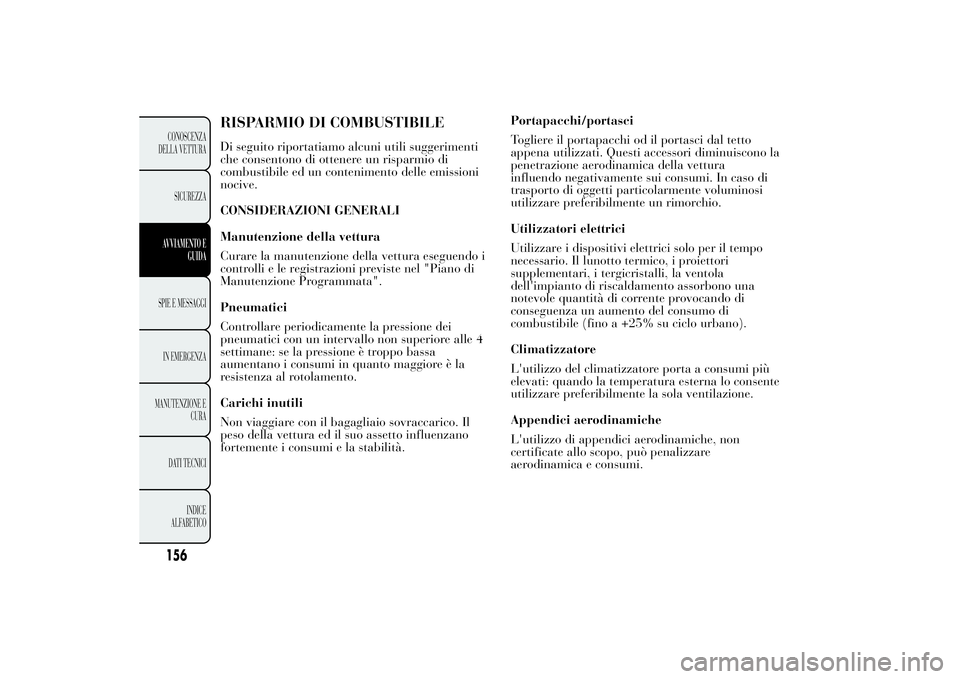

RISPARMIO DI COMBUSTIBILEDi seguito riportatiamo alcuni utili suggerimenti
che consentono di ottenere un risparmio di
combustibile ed un contenimento delle emissioni
nocive.
CONSIDERAZIONI GENERALI
Manutenzione della vettura
Curare la manutenzione della vettura eseguendo i
controlli e le registrazioni previste nel "Piano di
Manutenzione Programmata".
Pneumatici
Controllare periodicamente la pressione dei
pneumatici con un intervallo non superiore alle 4
settimane: se la pressione è troppo bassa
aumentano i consumi in quanto maggiore è la
resistenza al rotolamento.
Carichi inutili
Non viaggiare con il bagagliaio sovraccarico. Il
peso della vettura ed il suo assetto influenzano
fortemente i consumi e la stabilità.
