UWAGAW ekstremalnych warunkach
klimatycznych zaleca się ograniczyć użycie funkcji
Start&Stop, aby uniknąć ciągłego włączania i
wyłączania sprężarki, a w konsekwencji szybkiego
zaparowania szyb i nagromadzenia wilgoci oraz
przedostania się nieprzyjemnego zapachu do kabiny.
ŚWIATŁA ZEWNĘTRZNEDźwignia lewa steruje większością świateł
zewnętrznych.
Oświetlenie zewnętrzne uruchamia się tylko
wówczas, kiedy kluczyk w wyłączniku zapłonu
znajduje się w położeniu MAR.
Po zaświeceniu świateł zewnętrznych podświetla się
zestaw wskaźników i różnego rodzaju elementy
sterowania rozmieszczone na desce rozdzielczej.
ŚWIATŁA DO JAZDY DZIENNEJ (D.R.L.)
"Daytime Running Lights"
(dla wersji/rynków, gdzie przewidziano)
Gdy kluczyk znajduje się w położeniu MAR i
pokrętło A rys. 34 obrócone jest w pozycję
Ozaświecą się automatycznie światła dzienne; inne
żarówki i podświetlenie wnętrza pozostają zgaszone.
rys. 34
L0F0127
47POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

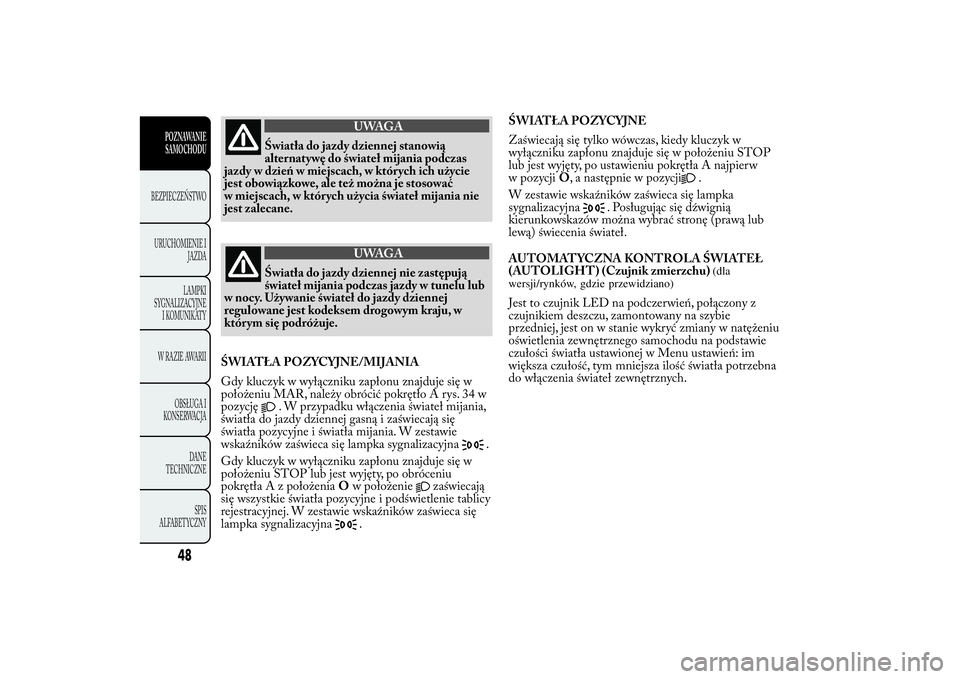

UWAGA
Światła do jazdy dziennej stanowią
alternatywę do świateł mijania podczas
jazdy w dzień w miejscach, w których ich użycie
jest obowiązkowe, ale też można je stosować
w miejscach, w których użycia świateł mijania nie
jest zalecane.
UWAGA
Światła do jazdy dziennej nie zastępują
świateł mijania podczas jazdy w tunelu lub
w nocy. Używanie świateł do jazdy dziennej
regulowane jest kodeksem drogowym kraju, w
którym się podróżuje.
ŚWIATŁA POZYCYJNE/MIJANIA
Gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu MAR, należy obrócić pokrętło A rys. 34 w
pozycję
. W przypadku włączenia świateł mijania,
światła do jazdy dziennej gasną i zaświecają się
światła pozycyjne i światła mijania. W zestawie
wskaźników zaświeca się lampka sygnalizacyjna
.
Gdy kluczyk w wyłączniku zapłonu znajduje się w
położeniu STOP lub jest wyjęty, po obróceniu
pokrętła A z położeniaOw położenie
zaświecają
się wszystkie światła pozycyjne i podświetlenie tablicy
rejestracyjnej. W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.ŚWIATŁA POZYCYJNE
Zaświecają się tylko wówczas, kiedy kluczyk w
wyłączniku zapłonu znajduje się w położeniu STOP
lub jest wyjęty, po ustawieniu pokrętła A najpierw
w pozycjiO, a następnie w pozycji
.
W zestawie wskaźników zaświeca się lampka
sygnalizacyjna
. Posługując się dźwignią
kierunkowskazów można wybrać stronę (prawą lub
lewą) świecenia świateł.
AUTOMATYCZNA KONTROLA ŚWIATEŁ
(AUTOLIGHT) (Czujnik zmierzchu)
(dla
wersji/rynków, gdzie przewidziano)
Jest to czujnik LED na podczerwień, połączony z
czujnikiem deszczu, zamontowany na szybie
przedniej, jest on w stanie wykryć zmiany w natężeniu
oświetlenia zewnętrznego samochodu na podstawie
czułości światła ustawionej w Menu ustawień: im
większa czułość, tym mniejsza ilość światła potrzebna
do włączenia świateł zewnętrznych.
48
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

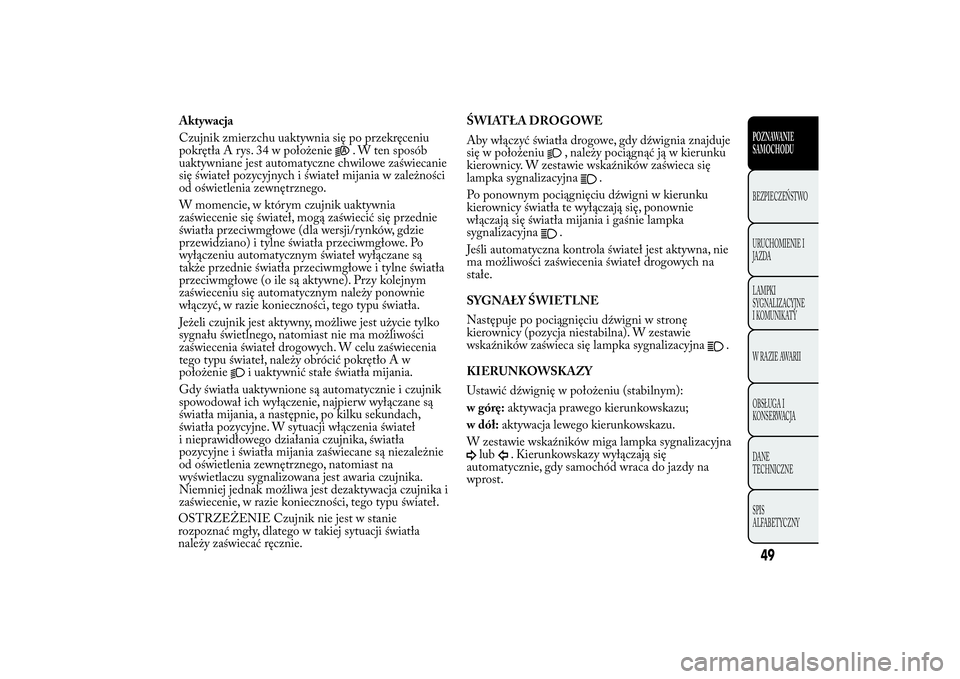

Aktywacja
Czujnik zmierzchu uaktywnia się po przekręceniu
pokrętła A rys. 34 w położenie
. W ten sposób
uaktywniane jest automatyczne chwilowe zaświecanie
się świateł pozycyjnych i świateł mijania w zależności
od oświetlenia zewnętrznego.
W momencie, w którym czujnik uaktywnia
zaświecenie się świateł, mogą zaświecić się przednie
światła przeciwmgłowe (dla wersji/rynków, gdzie
przewidziano) i tylne światła przeciwmgłowe. Po
wyłączeniu automatycznym świateł wyłączane są
także przednie światła przeciwmgłowe i tylne światła
przeciwmgłowe (o ile są aktywne). Przy kolejnym
zaświeceniu się automatycznym należy ponownie
włączyć, w razie konieczności, tego typu światła.
Jeżeli czujnik jest aktywny, możliwe jest użycie tylko
sygnału świetlnego, natomiast nie ma możliwości
zaświecenia świateł drogowych. W celu zaświecenia
tego typu świateł, należy obrócić pokrętło A w
położenie
i uaktywnić stałe światła mijania.
Gdy światła uaktywnione są automatycznie i czujnik
spowodował ich wyłączenie, najpierw wyłączane są
światła mijania, a następnie, po kilku sekundach,
światła pozycyjne. W sytuacji włączenia świateł
i nieprawidłowego działania czujnika, światła
pozycyjne i światła mijania zaświecane są niezależnie
od oświetlenia zewnętrznego, natomiast na
wyświetlaczu sygnalizowana jest awaria czujnika.
Niemniej jednak możliwa jest dezaktywacja czujnika i
zaświecenie, w razie konieczności, tego typu świateł.
OSTRZEŻENIE Czujnik nie jest w stanie
rozpoznać mgły, dlatego w takiej sytuacji światła
należy zaświecać ręcznie.ŚWIATŁA DROGOWE
Aby włączyć światła drogowe, gdy dźwignia znajduje
się w położeniu
, należy pociągnąć ją w kierunku
kierownicy. W zestawie wskaźników zaświeca się
lampka sygnalizacyjna
.
Po ponownym pociągnięciu dźwigni w kierunku
kierownicy światła te wyłączają się, ponownie
włączają się światła mijania i gaśnie lampka
sygnalizacyjna
.
Jeśli automatyczna kontrola świateł jest aktywna, nie
ma możliwości zaświecenia świateł drogowych na
stałe.
SYGNAŁY ŚWIETLNE
Następuje po pociągnięciu dźwigni w stronę
kierownicy (pozycja niestabilna). W zestawie
wskaźników zaświeca się lampka sygnalizacyjna
.
KIERUNKOWSKAZY
Ustawić dźwignię w położeniu (stabilnym):
w górę:aktywacja prawego kierunkowskazu;
w dół:aktywacja lewego kierunkowskazu.
W zestawie wskaźników miga lampka sygnalizacyjna
lub
. Kierunkowskazy wyłączają się
automatycznie, gdy samochód wraca do jazdy na
wprost.
49POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

Funkcja "Lane Change" (zmiana pasa ruchu)
W celu zasygnalizowania zmiany pasa ruchu, należy
przesunąć i przytrzymać dźwignię lewą w pozycji
niestabilnej przez przynajmniej pół sekundy.
Kierunkowskaz po wybranej stronie mignie 5 razy, po
czym wyłączy się automatycznie.
URZĄDZENIE “FOLLOW ME HOME”
Umożliwia oświetlenie na pewien okres czasu
przestrzeni przed samochodem.
Aktywacja:gdy kluczyk w wyłączniku zapłonu
znajduje się w pozycji STOP lub jest wyjęty,
pociągnąć dźwignię lewą w stronę kierownicy w ciągu
2 minut po wyłączeniu silnika.
Każdorazowy ruch dźwigni powoduje wydłużenie
czasu świecenia się świateł o 30 sekund, do
maksymalnie 210 sekund; po upływie tego czasu
światła wyłączają się automatycznie.
Przy każdorazowym pociągnięciu dźwigni zaświeca
się w zestawie wskaźników lampka sygnalizacyjna
: ponadto, na wyświetlaczu pojawia się
komunikat i czas, przez jaki funkcja ta pozostanie
aktywna.Lampka sygnalizacyjna
zaświeca się przy
pierwszym pociągnięciu dźwigi i świeci się
do momentu automatycznej dezaktywacji funkcji.
Każdorazowe pociągnięcie dźwigni zwiększa tylko
czas świecenia się świateł.
Dezaktywacja:przytrzymać dźwignię przesuniętą w
stronę kierownicy przez ponad 2 sekundy.
50
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

CZYSZCZENIE SZYBDźwignia prawa steruje działaniem wycieraczek/
spryskiwaczy szyby przedniej i wycieraczką/
spryskiwaczem szyby tylnej.
WYCIERACZKI/SPRYSKIWACZ SZYBY
PRZEDNIEJ
Wycieraczki działają tylko wówczas, kiedy kluczyk w
wyłączniku zapłonu znajduje się w położeniu MAR.
Pokrętło A rys. 35 może przyjmować cztery różne
pozycje:
wycieraczka zatrzymana.funkcjonowanie przerywane.funkcjonowanie ciągłe wolne.funkcjonowanie ciągłe szybkie.Po przesunięciu dźwigni w pozycję górną (pozycja
niestabilna), funkcjonowanie ograniczone jest do
czasu, w którym dźwignia przytrzymana jest w takiej
pozycji. Po jej zwolnieniu, dźwignia wraca do swojej
normalnej pozycji, zatrzymując automatycznie
wycieraczkę.
W sytuacji, w której pokrętło A rys. 35 znajduje się w
pozycji
, wycieraczki szyby przedniej
automatycznie dostosowują prędkość działania do
prędkości samochodu.
Przy działających wycieraczkach szyby przedniej, po
włączeniu biegu wstecznego uruchamia się
automatycznie wycieraczka szyby tylnej.
Nie należy włączać wycieraczek szyby
przedniej w celu oczyszczenia szyby ze
zgromadzonego śniegu lub lodu. W takich
sytuacjach, jeżeli wycieraczki zostaną nadmiernie
obciążone, inter weniuje zabezpieczenie silniczka,
które wstrzymuje jego funkcjonowanie nawet na
kilka sekund. Jeżeli następnie zauważa się, że
wycieraczki nie działają tak jak wcześniej (nawet po
ponownym uruchomieniu kluczykiem samochodu),
należy zwrócić się do ASO Lancia.Nie należy uruchamiać wycieraczek, jeśli ich
pióra odchylone są od szyby.
rys. 35
L0F0126
51POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

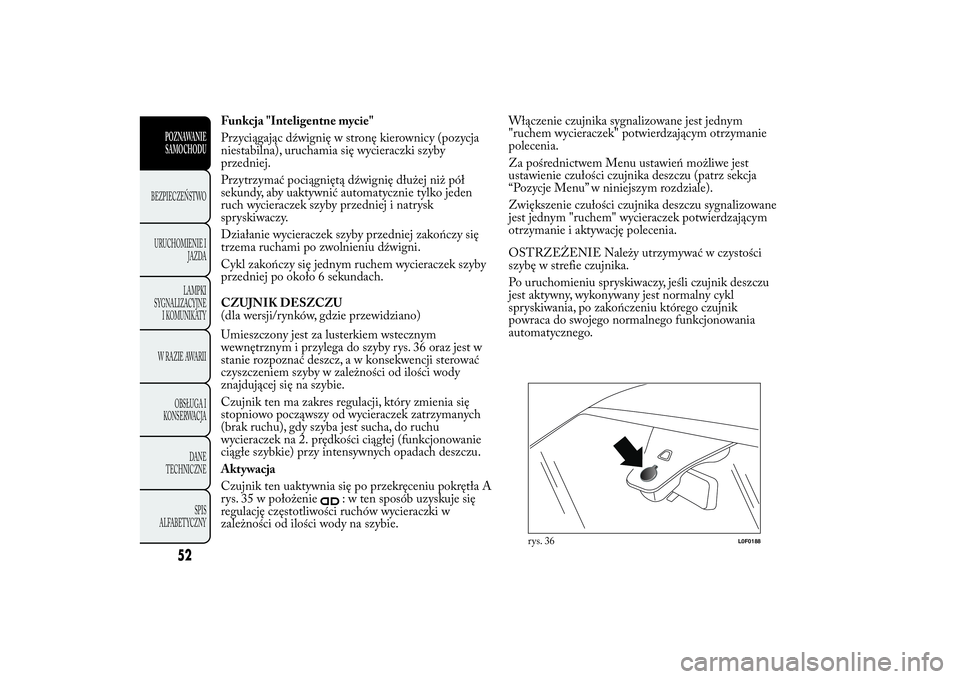

Funkcja "Inteligentne mycie"
Przyciągając dźwignię w stronę kierownicy (pozycja
niestabilna), uruchamia się wycieraczki szyby
przedniej.
Przytrzymać pociągniętą dźwignię dłużej niż pół
sekundy, aby uaktywnić automatycznie tylko jeden
ruch wycieraczek szyby przedniej i natrysk
spryskiwaczy.
Działanie wycieraczek szyby przedniej zakończy się
trzema ruchami po zwolnieniu dźwigni.
Cykl zakończy się jednym ruchem wycieraczek szyby
przedniej po około 6 sekundach.
CZUJNIK DESZCZU
(dla wersji/rynków, gdzie przewidziano)
Umieszczony jest za lusterkiem wstecznym
wewnętrznym i przylega do szyby rys. 36 oraz jest w
stanie rozpoznać deszcz, a w konsekwencji sterować
czyszczeniem szyby w zależności od ilości wody
znajdującej się na szybie.
Czujnik ten ma zakres regulacji, który zmienia się
stopniowo począwszy od wycieraczek zatrzymanych
(brak ruchu), gdy szyba jest sucha, do ruchu
wycieraczek na 2. prędkości ciągłej (funkcjonowanie
ciągłe szybkie) przy intensywnych opadach deszczu.
Aktywacja
Czujnik ten uaktywnia się po przekręceniu pokrętła A
rys. 35 w położenie
: w ten sposób uzyskuje się
regulację częstotliwości ruchów wycieraczki w
zależności od ilości wody na szybie.Włączenie czujnika sygnalizowane jest jednym
"ruchem wycieraczek" potwierdzającym otrzymanie
polecenia.
Za pośrednictwem Menu ustawień możliwe jest
ustawienie czułości czujnika deszczu (patrz sekcja
“Pozycje Menu” w niniejszym rozdziale).
Zwiększenie czułości czujnika deszczu sygnalizowane
jest jednym "ruchem" wycieraczek potwierdzającym
otrzymanie i aktywację polecenia.
OSTRZEŻENIE Należy utrzymywać w czystości
szybę w strefie czujnika.
Po uruchomieniu spryskiwaczy, jeśli czujnik deszczu
jest aktywny, wykonywany jest normalny cykl
spryskiwania, po zakończeniu którego czujnik
powraca do swojego normalnego funkcjonowania
automatycznego.
rys. 36
L0F0188
52
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

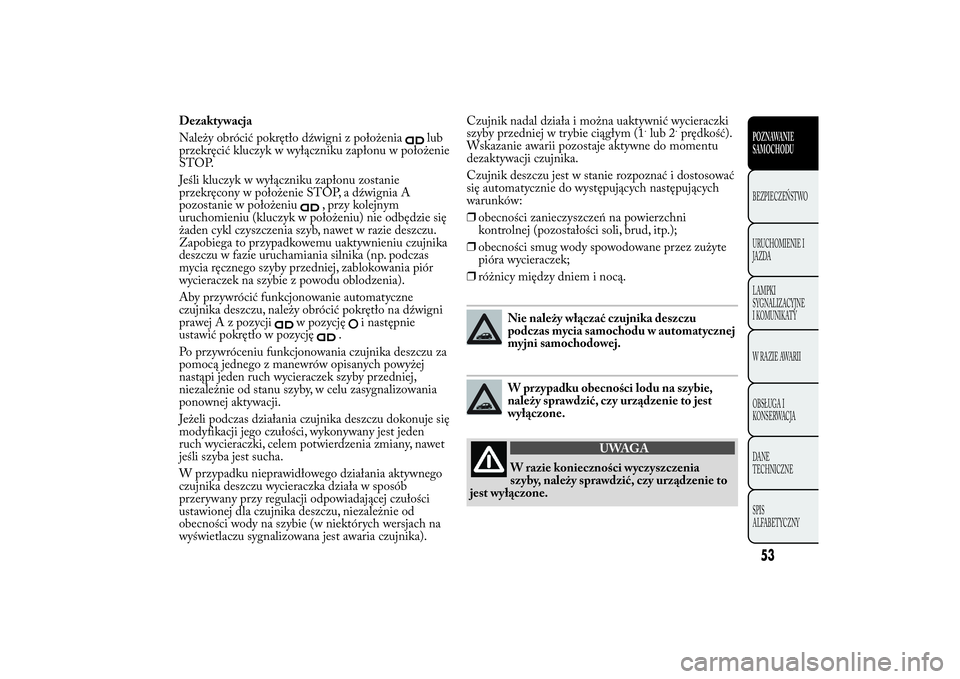

Dezaktywacja
Należy obrócić pokrętło dźwigni z położenia
lub
przekręcić kluczyk w wyłączniku zapłonu w położenie
STOP.
Jeśli kluczyk w wyłączniku zapłonu zostanie
przekręcony w położenie STOP, a dźwignia A
pozostanie w położeniu
, przy kolejnym
uruchomieniu (kluczyk w położeniu) nie odbędzie się
żaden cykl czyszczenia szyb, nawet w razie deszczu.
Zapobiega to przypadkowemu uaktywnieniu czujnika
deszczu w fazie uruchamiania silnika (np. podczas
mycia ręcznego szyby przedniej, zablokowania piór
wycieraczek na szybie z powodu oblodzenia).
Aby przywrócić funkcjonowanie automatyczne
czujnika deszczu, należy obrócić pokrętło na dźwigni
prawejAzpozycji
w pozycję
i następnie
ustawić pokrętło w pozycję
.
Po przywróceniu funkcjonowania czujnika deszczu za
pomocą jednego z manewrów opisanych powyżej
nastąpi jeden ruch wycieraczek szyby przedniej,
niezależnie od stanu szyby, w celu zasygnalizowania
ponownej aktywacji.
Jeżeli podczas działania czujnika deszczu dokonuje się
modyfikacji jego czułości, wykonywany jest jeden
ruch wycieraczki, celem potwierdzenia zmiany, nawet
jeśli szyba jest sucha.
W przypadku nieprawidłowego działania aktywnego
czujnika deszczu wycieraczka działa w sposób
przerywany przy regulacji odpowiadającej czułości
ustawionej dla czujnika deszczu, niezależnie od
obecności wody na szybie (w niektórych wersjach na
wyświetlaczu sygnalizowana jest awaria czujnika).Czujnik nadal działa i można uaktywnić wycieraczki
szyby przedniej w trybie ciągłym (1
.lub 2
.prędkość).
Wskazanie awarii pozostaje aktywne do momentu
dezaktywacji czujnika.
Czujnik deszczu jest w stanie rozpoznać i dostosować
się automatycznie do występujących następujących
warunków:
❒obecności zanieczyszczeń na powierzchni
kontrolnej (pozostałości soli, brud, itp.);
❒obecności smug wody spowodowane przez zużyte
pióra wycieraczek;
❒różnicy między dniem i nocą.
Nie należy włączać czujnika deszczu
podczas mycia samochodu w automatycznej
myjni samochodowej.W przypadku obecności lodu na szybie,
należy sprawdzić, czy urządzenie to jest
wyłączone.
UWAGA
W razie konieczności wyczyszczenia
szyby, należy sprawdzić, czy urządzenie to
jest wyłączone.
53POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

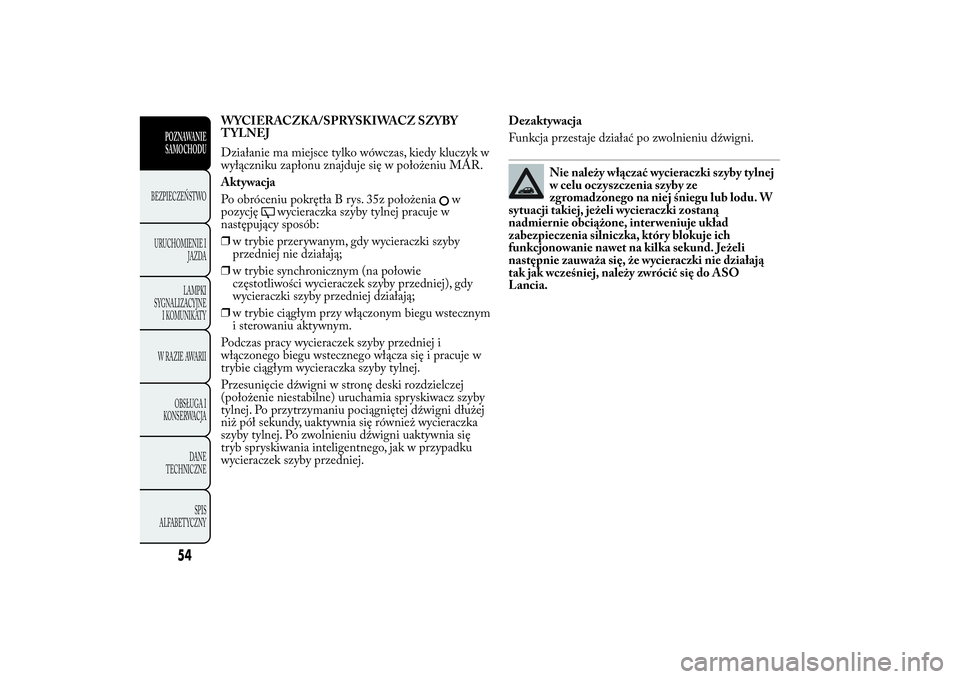

WYCIERACZKA/SPRYSKIWACZ SZYBY
TYLNEJ
Działanie ma miejsce tylko wówczas, kiedy kluczyk w
wyłączniku zapłonu znajduje się w położeniu MAR.
Aktywacja
Po obróceniu pokrętła B rys. 35z położenia
w
pozycję
wycieraczka szyby tylnej pracuje w
następujący sposób:
❒w trybie przerywanym, gdy wycieraczki szyby
przedniej nie działają;
❒w trybie synchronicznym (na połowie
częstotliwości wycieraczek szyby przedniej), gdy
wycieraczki szyby przedniej działają;
❒w trybie ciągłym przy włączonym biegu wstecznym
i sterowaniu aktywnym.
Podczas pracy wycieraczek szyby przedniej i
włączonego biegu wstecznego włącza się i pracuje w
trybie ciągłym wycieraczka szyby tylnej.
Przesunięcie dźwigni w stronę deski rozdzielczej
(położenie niestabilne) uruchamia spryskiwacz szyby
tylnej. Po przytrzymaniu pociągniętej dźwigni dłużej
niż pół sekundy, uaktywnia się również wycieraczka
szyby tylnej. Po zwolnieniu dźwigni uaktywnia się
tryb spryskiwania inteligentnego, jak w przypadku
wycieraczek szyby przedniej.Dezaktywacja
Funkcja przestaje działać po zwolnieniu dźwigni.
Nie należy włączać wycieraczki szyby tylnej
w celu oczyszczenia szyby ze
zgromadzonego na niej śniegu lub lodu. W
sytuacji takiej, jeżeli wycieraczki zostaną
nadmiernie obciążone, inter weniuje układ
zabezpieczenia silniczka, który blokuje ich
funkcjonowanie nawet na kilka sekund. Jeżeli
następnie zauważa się, że wycieraczki nie działają
tak jak wcześniej, należy zwrócić się do ASO
Lancia.
54
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

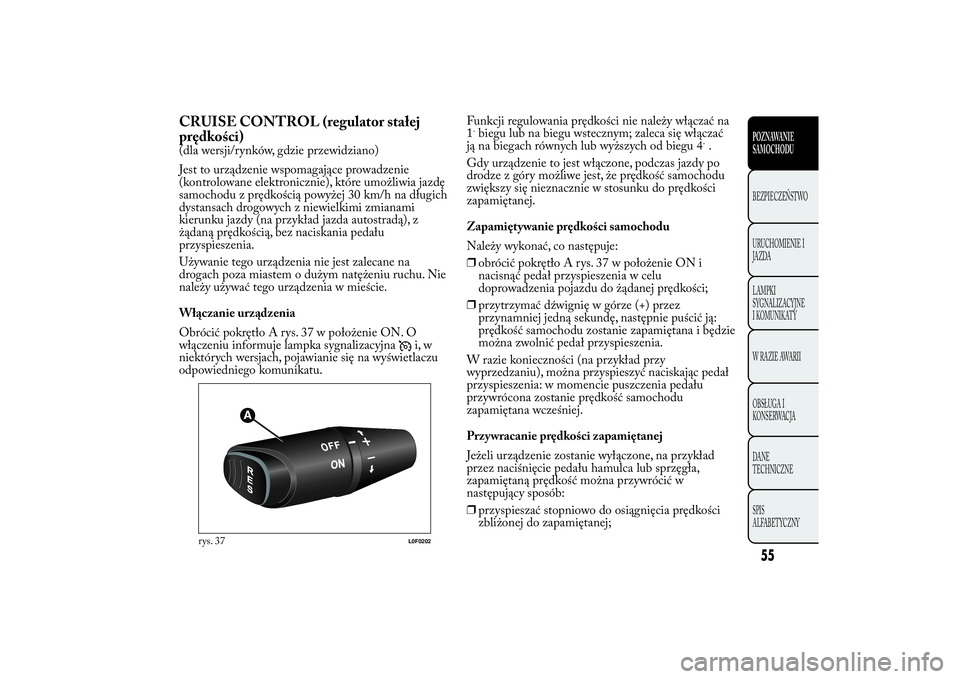

CRUISE CONTROL (regulator stałej
prędkości)(dla wersji/rynków, gdzie przewidziano)
Jest to urządzenie wspomagające prowadzenie
(kontrolowane elektronicznie), które umożliwia jazdę
samochodu z prędkością powyżej 30 km/h na długich
dystansach drogowych z niewielkimi zmianami
kierunku jazdy (na przykład jazda autostradą), z
żądaną prędkością, bez naciskania pedału
przyspieszenia.
Używanie tego urządzenia nie jest zalecane na
drogach poza miastem o dużym natężeniu ruchu. Nie
należy używać tego urządzenia w mieście.
Włączanie urządzenia
Obrócić pokrętło A rys. 37 w położenie ON. O
włączeniu informuje lampka sygnalizacyjna
i, w
niektórych wersjach, pojawianie się na wyświetlaczu
odpowiedniego komunikatu.Funkcji regulowania prędkości nie należy włączać na
1
.biegu lub na biegu wstecznym; zaleca się włączać
ją na biegach równych lub wyższych od biegu 4
..
Gdy urządzenie to jest włączone, podczas jazdy po
drodze z góry możliwe jest, że prędkość samochodu
zwiększy się nieznacznie w stosunku do prędkości
zapamiętanej.
Zapamiętywanie prędkości samochodu
Należy wykonać, co następuje:
❒obrócić pokrętło A rys. 37 w położenie ON i
nacisnąć pedał przyspieszenia w celu
doprowadzenia pojazdu do żądanej prędkości;
❒przytrzymać dźwignię w górze (+) przez
przynamniej jedną sekundę, następnie puścić ją:
prędkość samochodu zostanie zapamiętana i będzie
można zwolnić pedał przyspieszenia.
W razie konieczności (na przykład przy
wyprzedzaniu), można przyspieszyć naciskając pedał
przyspieszenia: w momencie puszczenia pedału
przywrócona zostanie prędkość samochodu
zapamiętana wcześniej.
Przywracanie prędkości zapamiętanej
Jeżeli urządzenie zostanie wyłączone, na przykład
przez naciśnięcie pedału hamulca lub sprzęgła,
zapamiętaną prędkość można przywrócić w
następujący sposób:
❒przyspieszać stopniowo do osiągnięcia prędkości
zbliżonej do zapamiętanej;
rys. 37
L0F0202
55POZNAWANIE
SAMOCHODUBEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

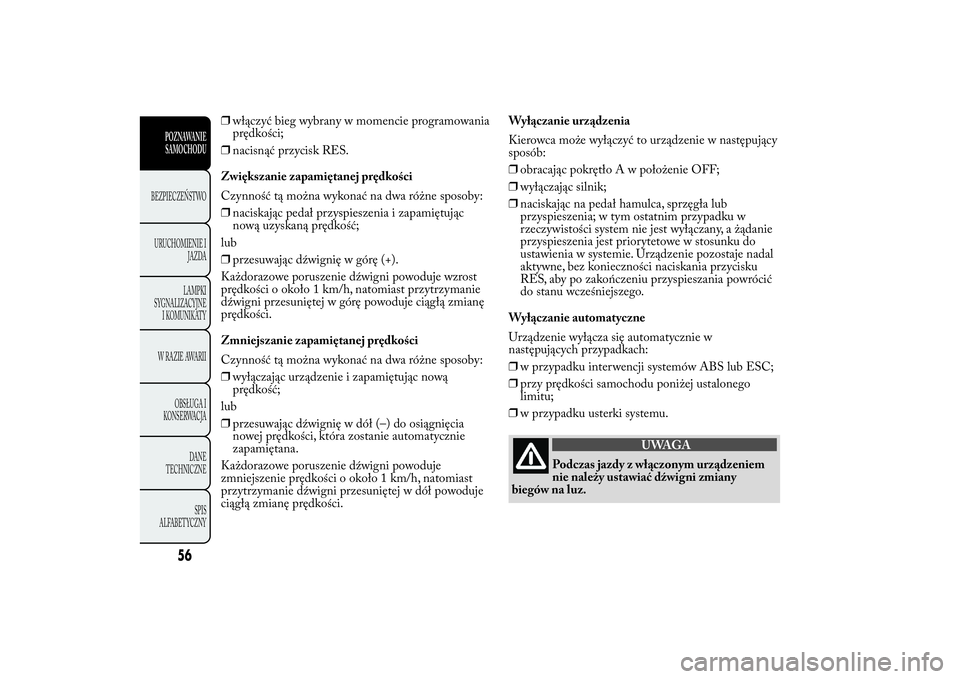

❒włączyć bieg wybrany w momencie programowania
prędkości;
❒nacisnąć przycisk RES.
Zwiększanie zapamiętanej prędkości
Czynność tą można wykonać na dwa różne sposoby:
❒naciskając pedał przyspieszenia i zapamiętując
nową uzyskaną prędkość;
lub
❒przesuwając dźwignię w górę (+).
Każdorazowe poruszenie dźwigni powoduje wzrost
prędkości o około 1 km/h, natomiast przytrzymanie
dźwigni przesuniętej w górę powoduje ciągłą zmianę
prędkości.
Zmniejszanie zapamiętanej prędkości
Czynność tą można wykonać na dwa różne sposoby:
❒wyłączając urządzenie i zapamiętując nową
prędkość;
lub
❒przesuwając dźwignię w dół (–) do osiągnięcia
nowej prędkości, która zostanie automatycznie
zapamiętana.
Każdorazowe poruszenie dźwigni powoduje
zmniejszenie prędkości o około 1 km/h, natomiast
przytrzymanie dźwigni przesuniętej w dół powoduje
ciągłą zmianę prędkości.Wyłączanie urządzenia
Kierowca może wyłączyć to urządzenie w następujący
sposób:
❒obracając pokrętło A w położenie OFF;
❒wyłączając silnik;
❒naciskając na pedał hamulca, sprzęgła lub
przyspieszenia; w tym ostatnim przypadku w
rzeczywistości system nie jest wyłączany, a żądanie
przyspieszenia jest priorytetowe w stosunku do
ustawienia w systemie. Urządzenie pozostaje nadal
aktywne, bez konieczności naciskania przycisku
RES, aby po zakończeniu przyspieszania powrócić
do stanu wcześniejszego.
Wyłączanie automatyczne
Urządzenie wyłącza się automatycznie w
następujących przypadkach:
❒w przypadku interwencji systemów ABS lub ESC;
❒przy prędkości samochodu poniżej ustalonego
limitu;
❒w przypadku usterki systemu.
UWAGA
Podczas jazdy z włączonym urządzeniem
nie należy ustawiać dźwigni zmiany
biegów na luz.
56
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
