FEUX DE POSITION
Il s'agit d'ampoules à DEL. Pour les remplacer,
s'adresser au Réseau Après-vente Lancia.
3ème
FEU DE STOP
Situées sur le hayon du coffre, il s'agit d'ampoules
à DEL. Pour les remplacer, s'adresser au Réseau
Après-vente Lancia.

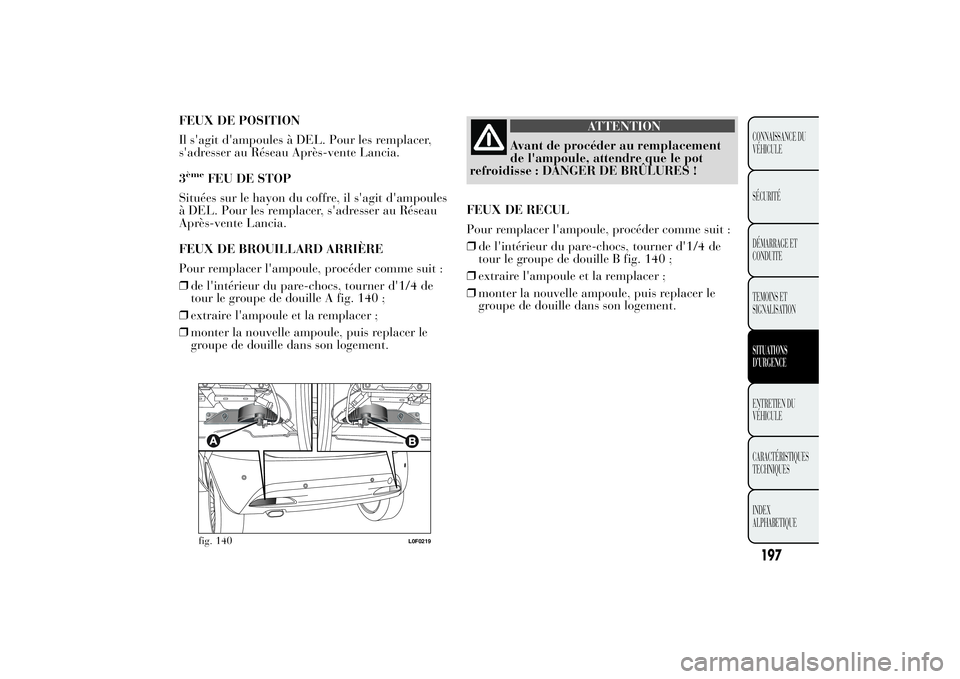

FEUX DE BROUILLARD ARRIÈRE
Pour remplacer l'ampoule, procéder comme suit :
❒de l'intérieur du pare-chocs, tourner d'1/4 de
tour le groupe de douille A fig. 140 ;
❒extraire l'ampoule et la remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille dans son logement.
ATTENTION
Avant de procéder au remplacement
de l'ampoule, attendre que le pot
refroidisse : DANGER DE BRÛLURES !
FEUX DE RECUL
Pour remplacer l'ampoule, procéder comme suit :
❒de l'intérieur du pare-chocs, tourner d'1/4 de
tour le groupe de douille B fig. 140 ;
❒extraire l'ampoule et la remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille dans son logement.
fig. 140
L0F0219
197CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

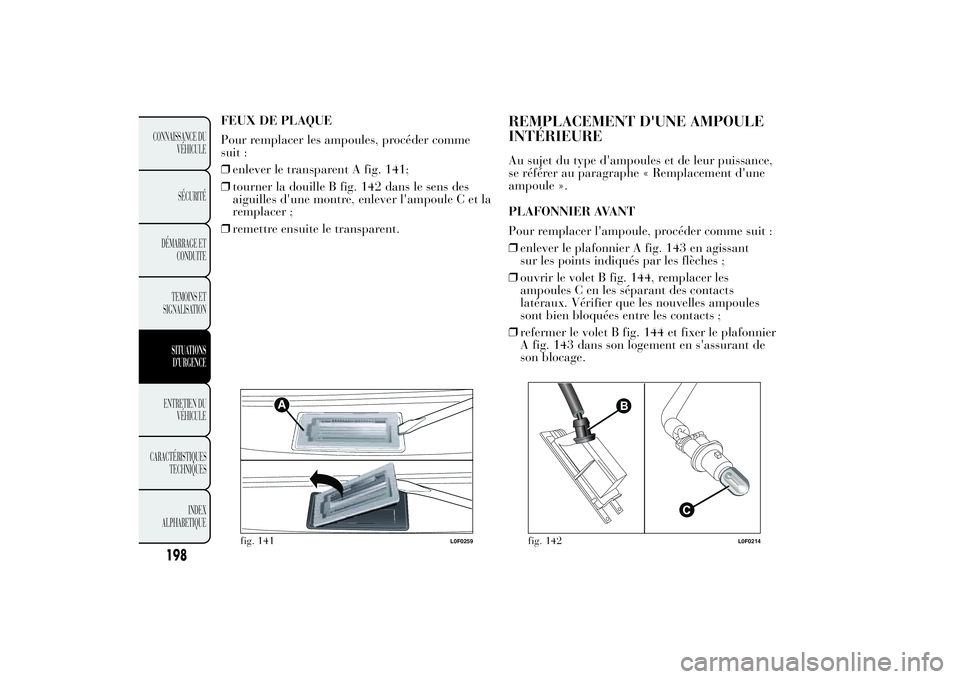

FEUX DE PLAQUE
Pour remplacer les ampoules, procéder comme
suit :
❒enlever le transparent A fig. 141;
❒tourner la douille B fig. 142 dans le sens des
aiguilles d'une montre, enlever l'ampoule C et la
remplacer ;
❒remettre ensuite le transparent.
REMPLACEMENT D'UNE AMPOULE
INTÉRIEUREAu sujet du type d'ampoules et de leur puissance,
se référer au paragraphe « Remplacement d'une
ampoule ».
PLAFONNIER AVANT
Pour remplacer l'ampoule, procéder comme suit :
❒enlever le plafonnier A fig. 143 en agissant
sur les points indiqués par les flèches ;
❒ouvrir le volet B fig. 144, remplacer les
ampoules C en les séparant des contacts
latéraux. Vérifier que les nouvelles ampoules
sont bien bloquées entre les contacts ;
❒refermer le volet B fig. 144 et fixer le plafonnier
A fig. 143 dans son logement en s'assurant de
son blocage.
fig. 141
L0F0259
fig. 142
L0F0214
198
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

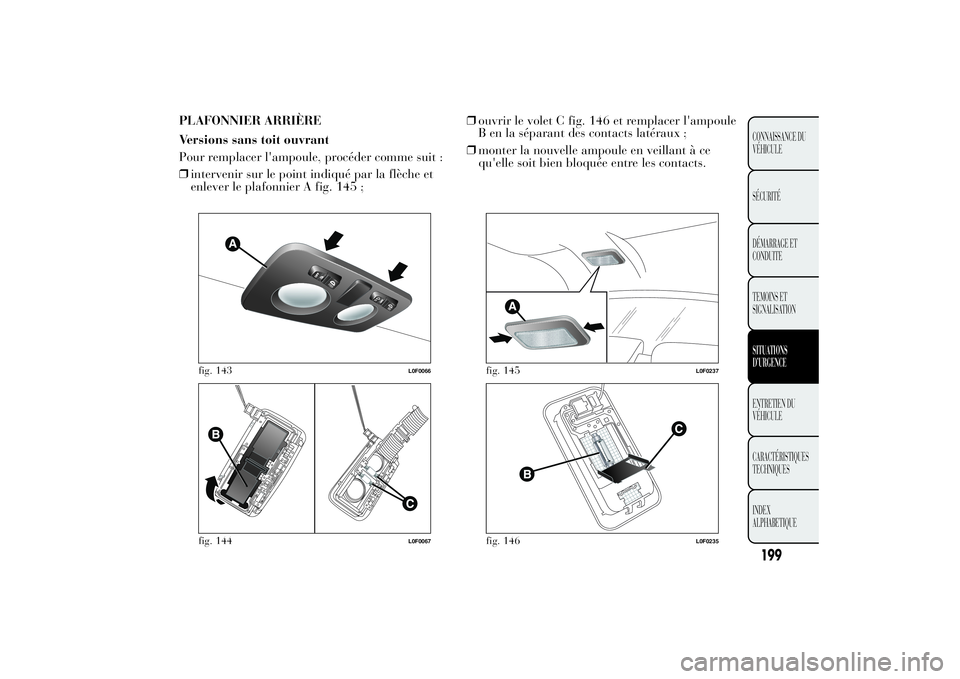

PLAFONNIER ARRIÈRE
Versions sans toit ouvrant
Pour remplacer l'ampoule, procéder comme suit :
❒intervenir sur le point indiqué par la flèche et
enlever le plafonnier A fig. 145 ;❒ouvrir le volet C fig. 146 et remplacer l'ampoule
B en la séparant des contacts latéraux ;
❒monter la nouvelle ampoule en veillant à ce
qu'elle soit bien bloquée entre les contacts.
fig. 143
L0F0066
fig. 144
L0F0067
fig. 145
L0F0237
fig. 146
L0F0235
199CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

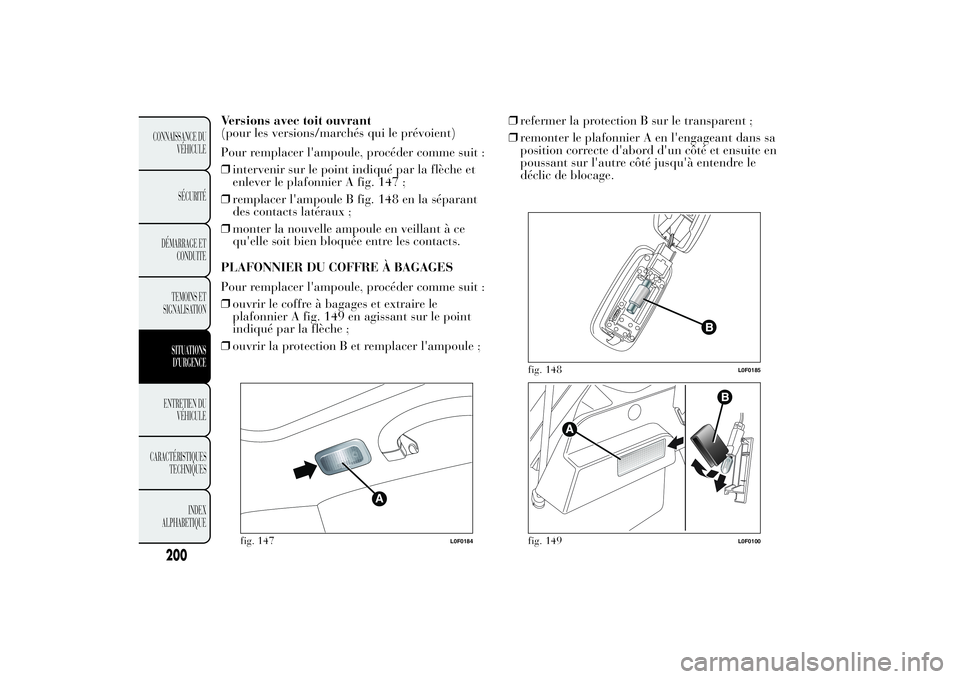

Versions avec toit ouvrant
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒intervenir sur le point indiqué par la flèche et
enlever le plafonnier A fig. 147 ;
❒remplacer l'ampoule B fig. 148 en la séparant
des contacts latéraux ;
❒monter la nouvelle ampoule en veillant à ce
qu'elle soit bien bloquée entre les contacts.
PLAFONNIER DU COFFRE À BAGAGES
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir le coffre à bagages et extraire le
plafonnier A fig. 149 en agissant sur le point
indiqué par la flèche ;
❒ouvrir la protection B et remplacer l'ampoule ;❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l'engageant dans sa
position correcte d'abord d'un côté et ensuite en
poussant sur l'autre côté jusqu'à entendre le
déclic de blocage.
A
fig. 147
L0F0184
fig. 148
L0F0185
fig. 149
L0F0100
200
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

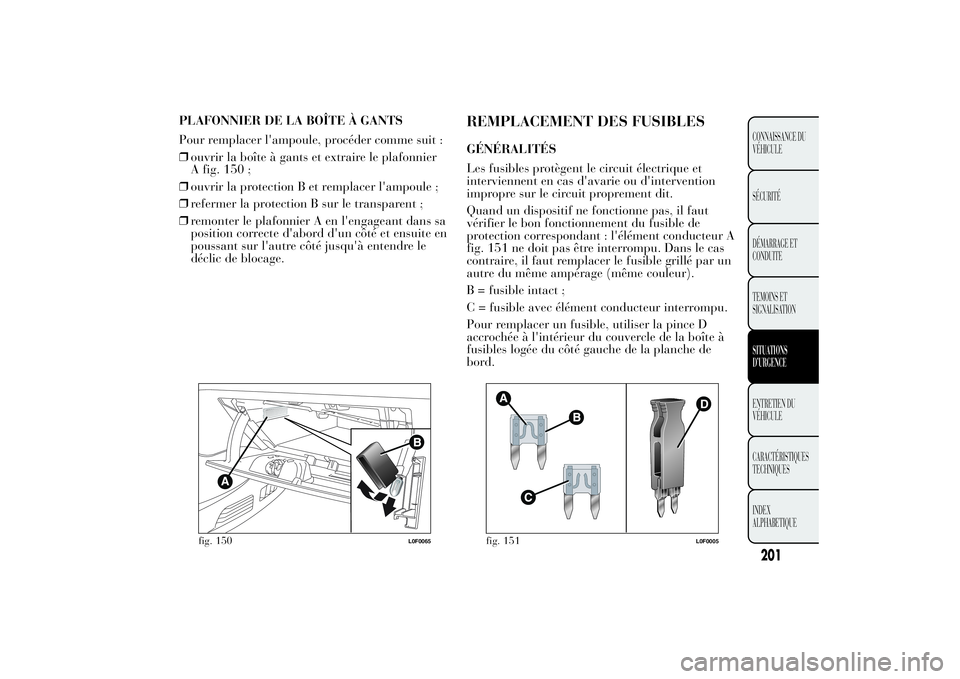

PLAFONNIER DE LA BOÎTE À GANTS
Pour remplacer l'ampoule, procéder comme suit :
❒ouvrir la boîte à gants et extraire le plafonnier
A fig. 150 ;
❒ouvrir la protection B et remplacer l'ampoule ;
❒refermer la protection B sur le transparent ;
❒remonter le plafonnier A en l'engageant dans sa
position correcte d'abord d'un côté et ensuite en
poussant sur l'autre côté jusqu'à entendre le
déclic de blocage.
REMPLACEMENT DES FUSIBLESGÉNÉRALITÉS
Les fusibles protègent le circuit électrique et
interviennent en cas d'avarie ou d'intervention
impropre sur le circuit proprement dit.
Quand un dispositif ne fonctionne pas, il faut
vérifier le bon fonctionnement du fusible de
protection correspondant : l'élément conducteur A
fig. 151 ne doit pas être interrompu. Dans le cas
contraire, il faut remplacer le fusible grillé par un
autre du même ampérage (même couleur).
B = fusible intact ;
C = fusible avec élément conducteur interrompu.
Pour remplacer un fusible, utiliser la pince D
accrochée à l'intérieur du couvercle de la boîte à
fusibles logée du côté gauche de la planche de
bord.
fig. 150
L0F0065
fig. 151
L0F0005
201CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

Pour identifier le fusible de protection, consulter
les tableaux indiqués aux pages suivantes.
ATTENTION
Au cas où le fusible s'interrompt
ultérieurement, s'adresser au Réseau
Après-vente Lancia.
ATTENTION
Ne jamais remplacer un fusible grillé
par des fils métalliques ou tout autre
matériel de récupération.
ATTENTION
Ne jamais remplacer un fusible par
un autre ayant un ampérage
supérieur ; DANGER D'INCENDIE.
ATTENTION
Si un fusible général de protection se
déclenche (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), s'adresser au Réseau
Après-vente Lancia.
ATTENTION
Avant de remplacer un fusible,
s'assurer d'avoir extrait la clé du
contact et d'avoir coupé/débranché tous les
consommateurs.
ATTENTION
Si un fusible général de protection
des systèmes de sécurité (système
airbag, système de freinage), des systèmes
motopropulseur (système moteur, système
boîte de vitesses) ou du système conduite se
déclenche, s'adresser au Réseau Après-vente
Lancia.
202
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

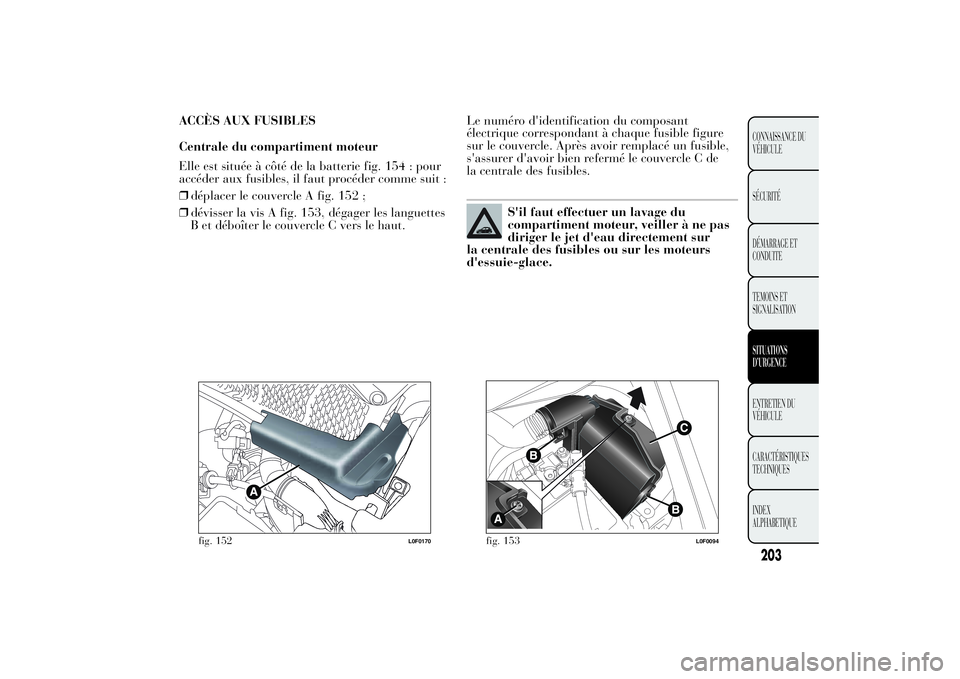

ACCÈS AUX FUSIBLES
Centrale du compartiment moteur

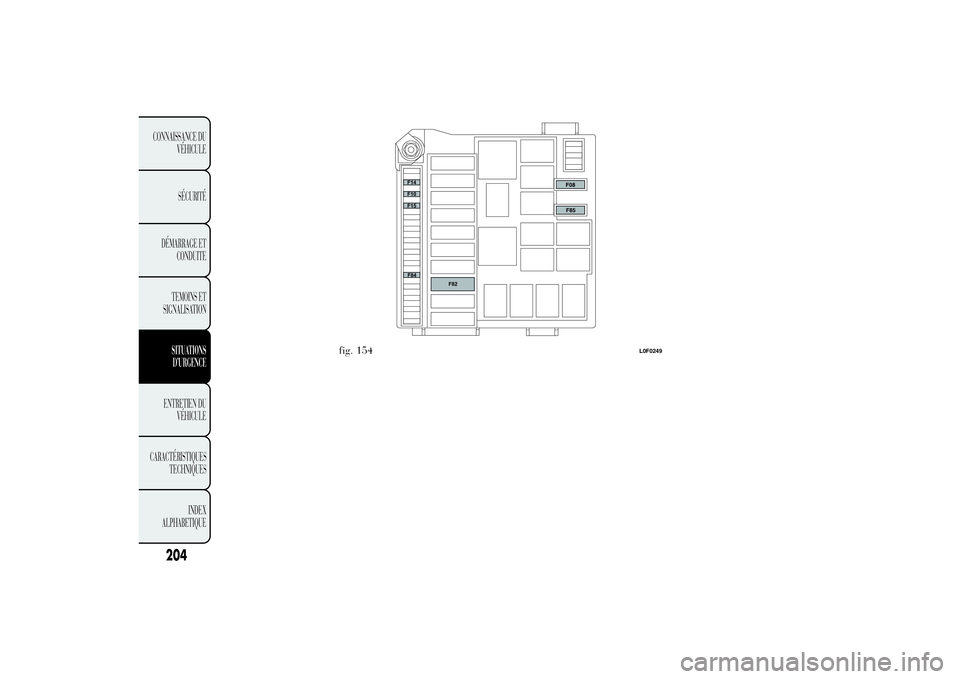

Elle est située à côté de la batterie fig. 154 : pour
accéder aux fusibles, il faut procéder comme suit :
❒déplacer le couvercle A fig. 152 ;
❒dévisser la vis A fig. 153, dégager les languettes
B et déboîter le couvercle C vers le haut.Le numéro d'identification du composant
électrique correspondant à chaque fusible figure
sur le couvercle. Après avoir remplacé un fusible,
s'assurer d'avoir bien refermé le couvercle C de
la centrale des fusibles.
S'il faut effectuer un lavage du
compartiment moteur, veiller à ne pas
diriger le jet d'eau directement sur
la centrale des fusibles ou sur les moteurs
d'essuie-glace.
fig. 152
L0F0170
fig. 153
L0F0094
203CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

fig. 154
L0F0249
204
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

fig. 155
L0F0248
205CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

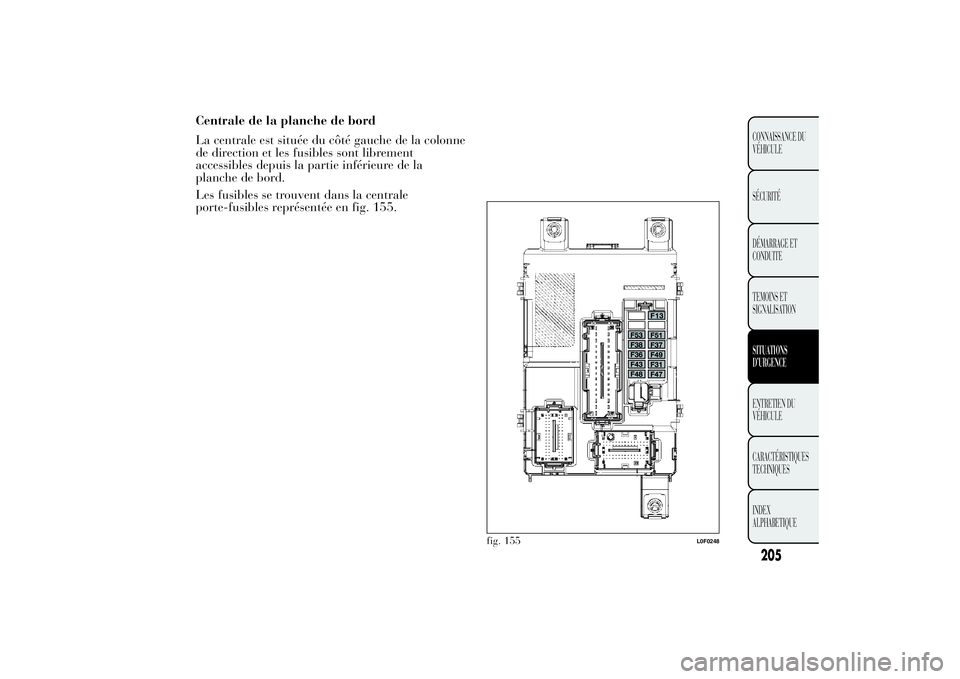

Centrale de la planche de bord
La centrale est située du côté gauche de la colonne
de direction et les fusibles sont librement
accessibles depuis la partie inférieure de la
planche de bord.
Les fusibles se trouvent dans la centrale
porte-fusibles représentée en fig. 155.

fig. 157
L0F0212
206
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

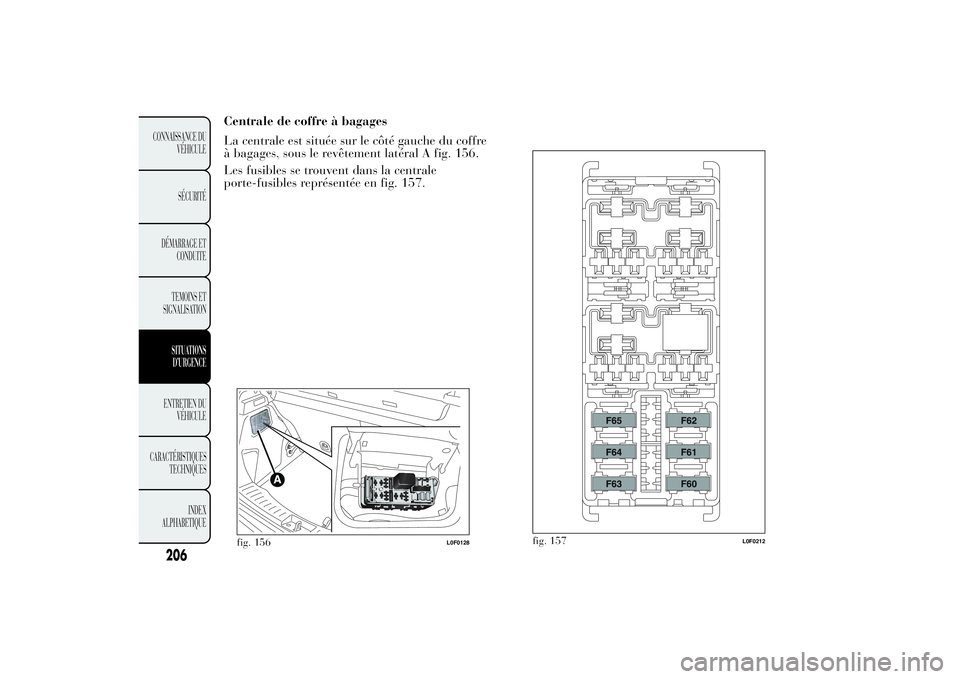

Centrale de coffre à bagages
La centrale est située sur le côté gauche du coffre
à bagages, sous le revêtement latéral A fig. 156.
Les fusibles se trouvent dans la centrale
porte-fusibles représentée en fig. 157.
fig. 156
L0F0128
