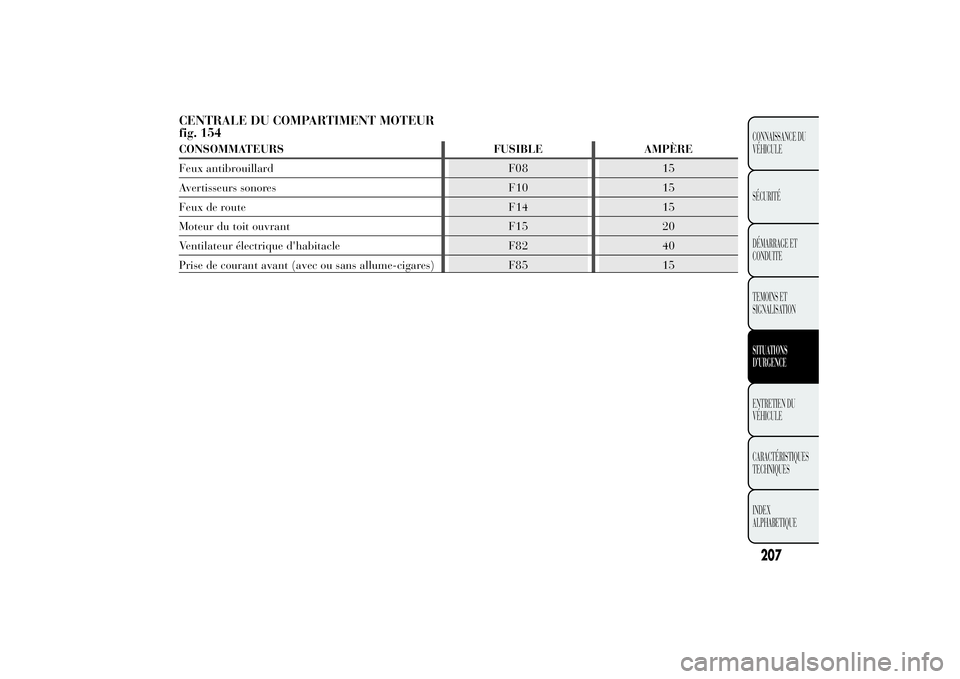

CENTRALE DU COMPARTIMENT MOTEUR
fig. 154CONSOMMATEURS FUSIBLE AMPÈRE
Feux antibrouillard F08 15
Avertisseurs sonores F10 15
Feux de route F14 15
Moteur du toit ouvrant F15 20
Ventilateur électrique d'habitacle F82 40
Prise de courant avant (avec ou sans allume-cigares) F85 15
207CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

CENTRALE DE LA PLANCHE DE BORD
fig. 155CONSOMMATEURS FUSIBLE AMPÈRE
+15 Correcteur d'assiette des phares F13 5
+15 Commande sous clé avec coupure en phase de
démarrageF31 5
+30 Groupe de climatisation, centrale Blue&Me
TM
,
prise EOBD, pré-équipement autoradioF36 10
+15 interrupteur sur la pédale de frein (NO) F37 7,5
Fermeture centralisée des portes F38 20
Pompe bidirectionnelle lave-glace F43 20
Lève-vitre électrique avant (côté conducteur) F47 20
Lève-vitre électrique avant (côté passager) F48 20
+15 Toit ouvrant, sièges chauffants, capteur de
pluie/crépusculaire, commande rétroviseurs électr-
iques, éclairage commandes, prise AUXF49 7,5
+15 Pré-équipement autoradio, centrale de climati-
sation, toit ouvrant, centrale de stationnement, inter-
rupteur pédale de frein (NF), interrupteur pédale
d'embrayage (NF), feux de recul, bobine lave-pharesF51 5
+30 Combiné de bord F53 7,5
+15 = pôle positif sous clé
+30 = pôle positif direct batterie (non sous clé)
208
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

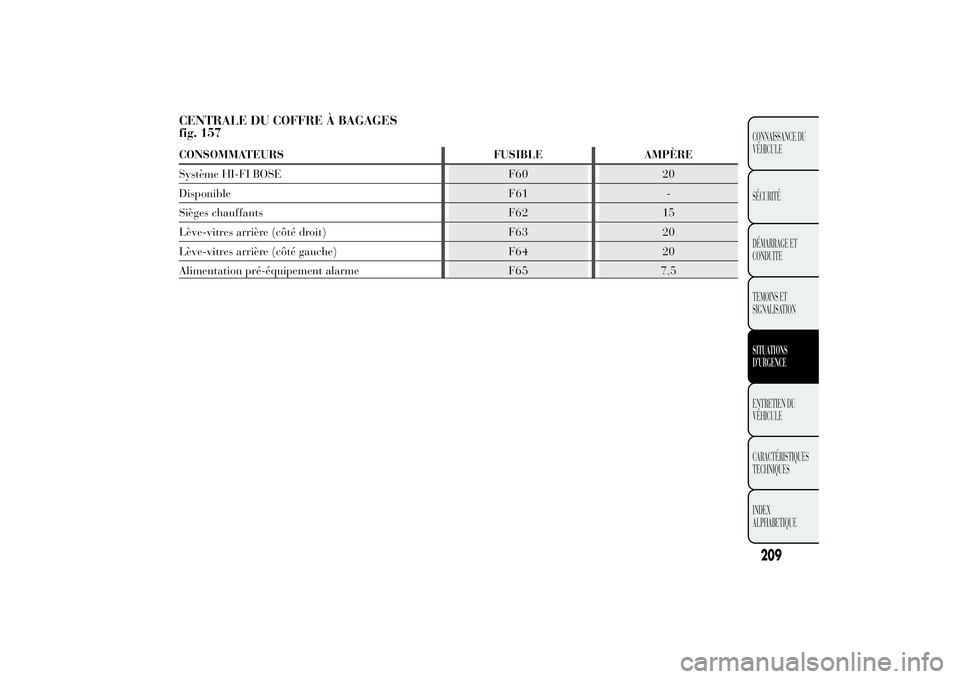

CENTRALE DU COFFRE À BAGAGES
fig. 157CONSOMMATEURS FUSIBLE AMPÈRE
Système HI-FI BOSE F60 20
Disponible F61 -
Sièges chauffants F62 15
Lève-vitres arrière (côté droit) F63 20
Lève-vitres arrière (côté gauche) F64 20
Alimentation pré-équipement alarme F65 7,5
209CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

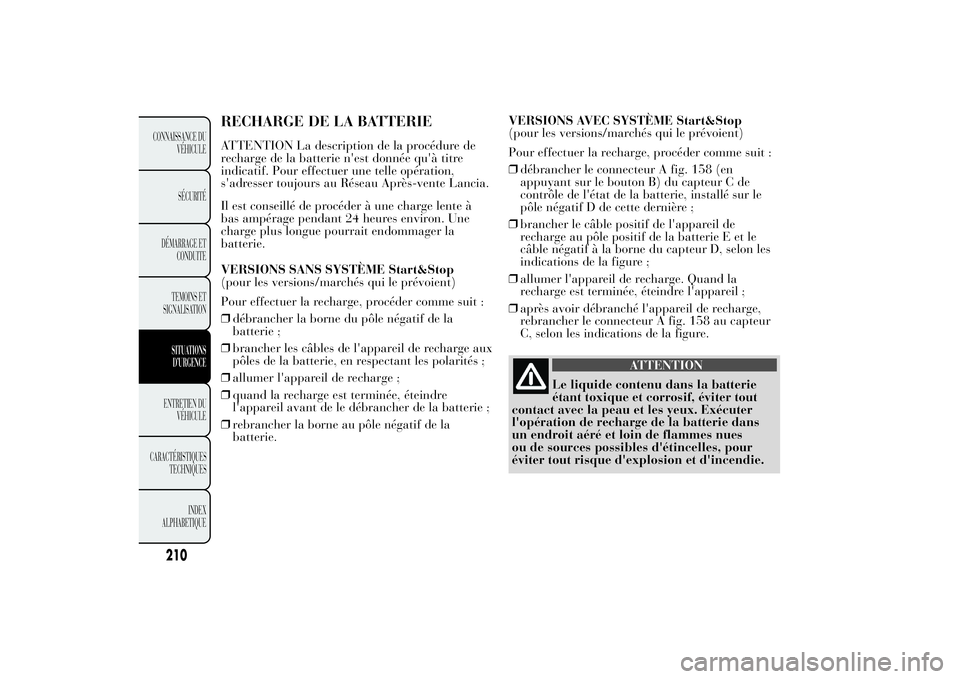

RECHARGE DE LA BATTERIEATTENTION La description de la procédure de
recharge de la batterie n'est donnée qu'à titre
indicatif. Pour effectuer une telle opération,
s'adresser toujours au Réseau Après-vente Lancia.
Il est conseillé de procéder à une charge lente à
bas ampérage pendant 24 heures environ. Une
charge plus longue pourrait endommager la
batterie.
VERSIONS SANS SYSTÈME Start&Stop
(pour les versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder comme suit :
❒débrancher la borne du pôle négatif de la
batterie ;
❒brancher les câbles de l'appareil de recharge aux
pôles de la batterie, en respectant les polarités ;
❒allumer l'appareil de recharge ;
❒quand la recharge est terminée, éteindre
l'appareil avant de le débrancher de la batterie ;
❒rebrancher la borne au pôle négatif de la
batterie.VERSIONS AVEC SYSTÈME Start&Stop
(pour les versions/marchés qui le prévoient)
Pour effectuer la recharge, procéder comme suit :
❒débrancher le connecteur A fig. 158 (en
appuyant sur le bouton B) du capteur C de
contrôle de l'état de la batterie, installé sur le
pôle négatif D de cette dernière ;
❒brancher le câble positif de l'appareil de
recharge au pôle positif de la batterie E et le
câble négatif à la borne du capteur D, selon les
indications de la figure ;
❒allumer l'appareil de recharge. Quand la
recharge est terminée, éteindre l'appareil ;
❒après avoir débranché l'appareil de recharge,
rebrancher le connecteur A fig. 158 au capteur
C, selon les indications de la figure.
ATTENTION
Le liquide contenu dans la batterie
étant toxique et corrosif, éviter tout
contact avec la peau et les yeux. Exécuter
l'opération de recharge de la batterie dans
un endroit aéré et loin de flammes nues
ou de sources possibles d'étincelles, pour
éviter tout risque d'explosion et d'incendie.
210
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

ATTENTION
Ne pas essayer de recharger une
batterie gelée : il faut d’abord
la dégeler, pour éviter de courir un risque
d'explosion. S'ilyaeugel, il faut faire
contrôler la batterie avant la recharge, par
des opérateurs spécialisés, et vérifier que les
éléments internes ne sont pas endommagés
ni le boîtier fissuré, ce qui peut provoquer
l'écoulement d'acide toxique et corrosif.

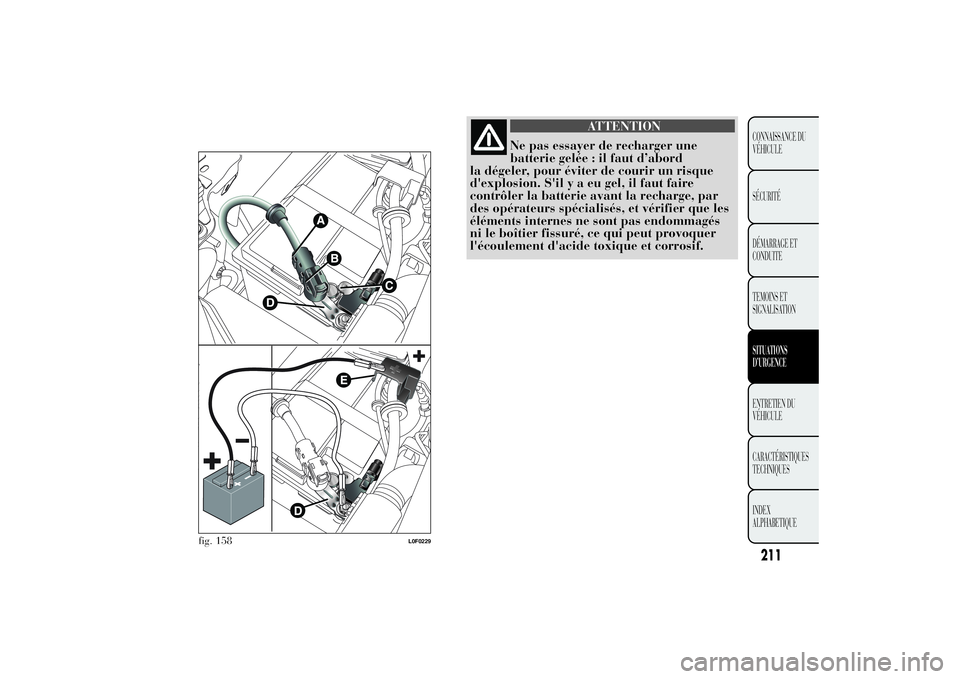

fig. 158
L0F0229
211CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

SOULÈVEMENT DU VÉHICULES'il fallait soulever la voiture, s'adresser au Réseau
Après-vente Lancia, qui est équipé de ponts à
bras ou de ponts d'atelier.
REMORQUAGE DE LA VOITUREL'anneau d'attelage, fourni avec la voiture, est
logé dans la boîte à outils, sous le tapis de
revêtement du coffre à bagages.

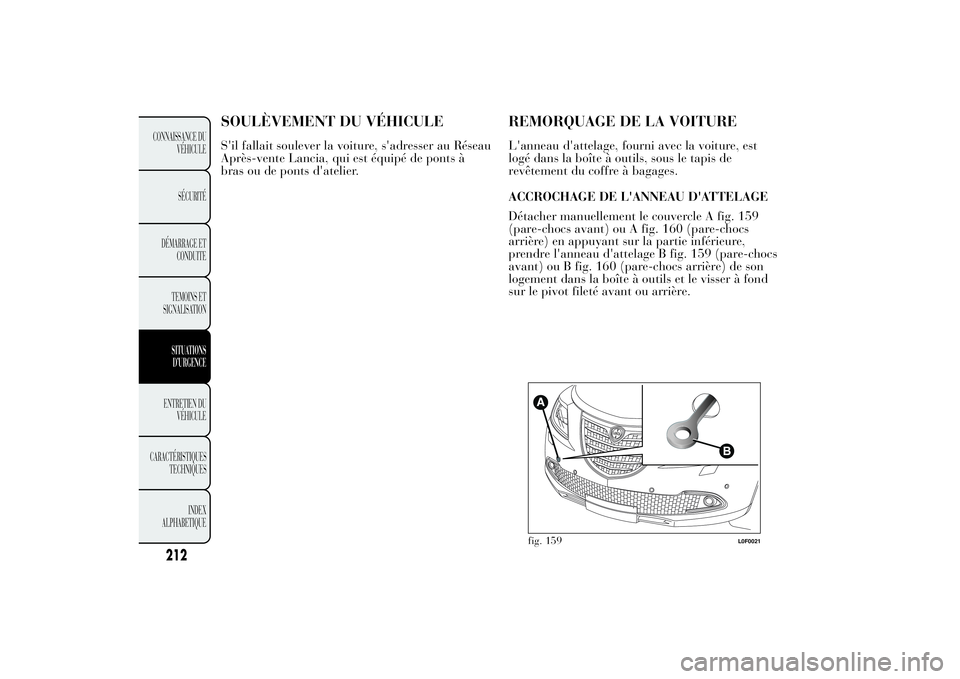

ACCROCHAGE DE L'ANNEAU D'ATTELAGE
Détacher manuellement le couvercle A fig. 159
(pare-chocs avant) ou A fig. 160 (pare-chocs
arrière) en appuyant sur la partie inférieure,
prendre l'anneau d'attelage B fig. 159 (pare-chocs
avant) ou B fig. 160 (pare-chocs arrière) de son
logement dans la boîte à outils et le visser à fond
sur le pivot fileté avant ou arrière.
fig. 159
L0F0021
212
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

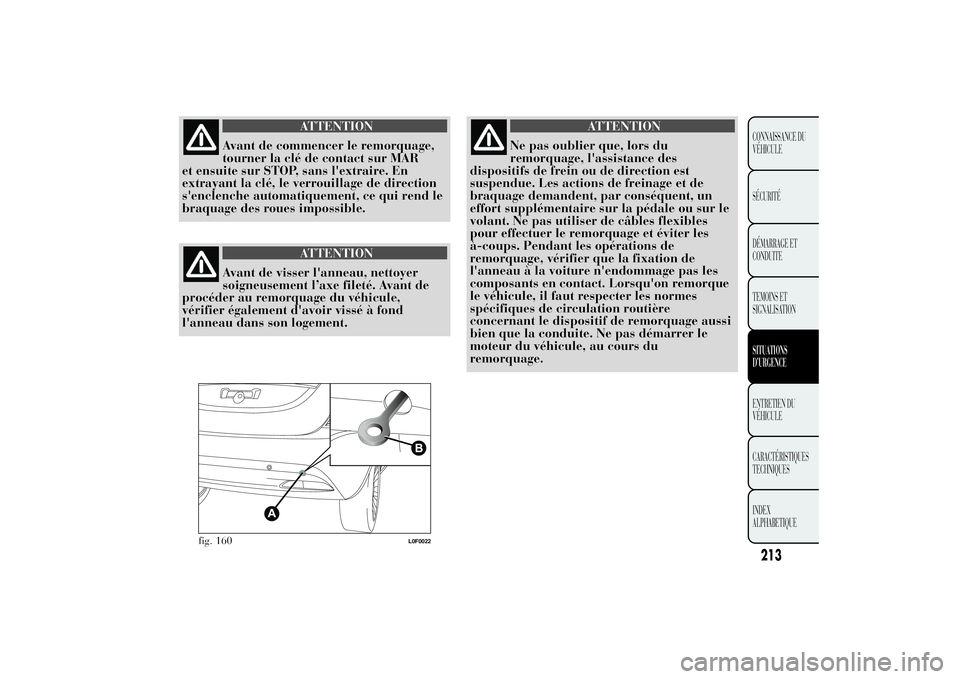

ATTENTION
Avant de commencer le remorquage,
tourner la clé de contact sur MAR
et ensuite sur STOP, sans l'extraire. En
extrayant la clé, le verrouillage de direction
s'enclenche automatiquement, ce qui rend le
braquage des roues impossible.
ATTENTION
Avant de visser l'anneau, nettoyer
soigneusement l’axe fileté. Avant de
procéder au remorquage du véhicule,
vérifier également d'avoir vissé à fond
l'anneau dans son logement.
ATTENTION
Ne pas oublier que, lors du
remorquage, l'assistance des
dispositifs de frein ou de direction est
suspendue. Les actions de freinage et de
braquage demandent, par conséquent, un
effort supplémentaire sur la pédale ou sur le
volant. Ne pas utiliser de câbles flexibles
pour effectuer le remorquage et éviter les
à-coups. Pendant les opérations de
remorquage, vérifier que la fixation de
l'anneau à la voiture n'endommage pas les
composants en contact. Lorsqu'on remorque
le véhicule, il faut respecter les normes
spécifiques de circulation routière
concernant le dispositif de remorquage aussi
bien que la conduite. Ne pas démarrer le
moteur du véhicule, au cours du
remorquage.
fig. 160
L0F0022
213CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

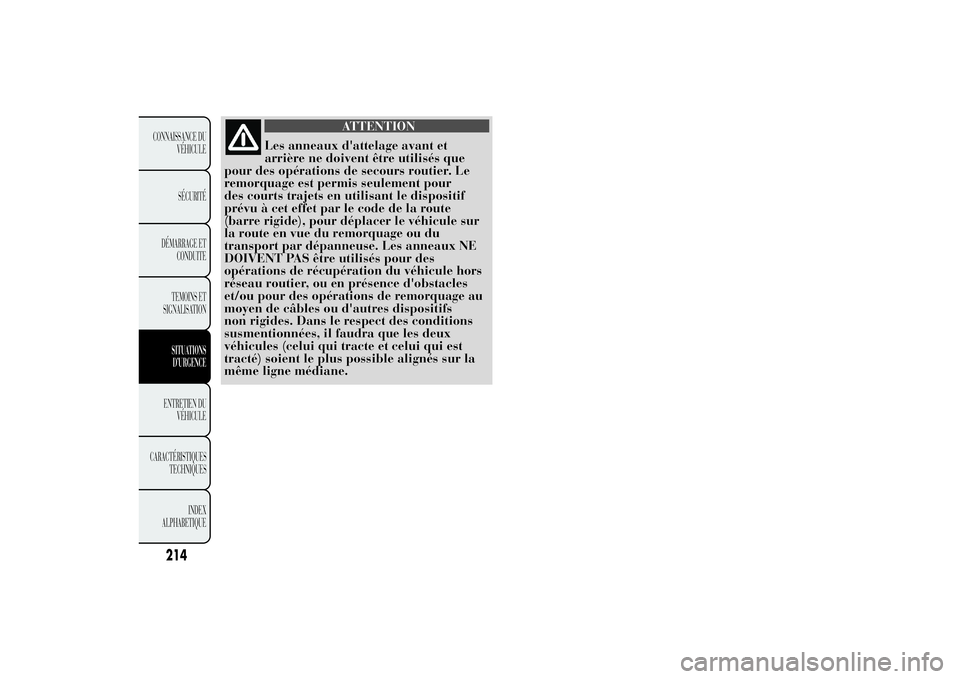

ATTENTION
Les anneaux d'attelage avant et
arrière ne doivent être utilisés que
pour des opérations de secours routier. Le
remorquage est permis seulement pour
des courts trajets en utilisant le dispositif
prévu à cet effet par le code de la route
(barre rigide), pour déplacer le véhicule sur
la route en vue du remorquage ou du
transport par dépanneuse. Les anneaux NE
DOIVENT PAS être utilisés pour des
opérations de récupération du véhicule hors
réseau routier, ou en présence d'obstacles
et/ou pour des opérations de remorquage au
moyen de câbles ou d'autres dispositifs
non rigides. Dans le respect des conditions
susmentionnées, il faudra que les deux
véhicules (celui qui tracte et celui qui est
tracté) soient le plus possible alignés sur la
même ligne médiane.
214
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

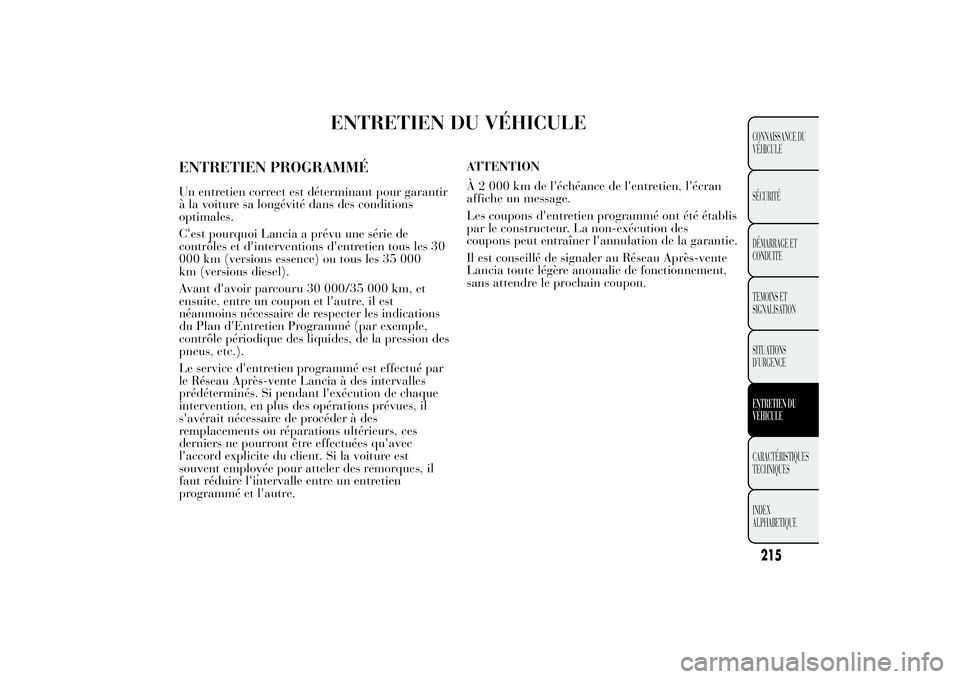

ENTRETIEN DU VÉHICULE
ENTRETIEN PROGRAMMÉUn entretien correct est déterminant pour garantir
à la voiture sa longévité dans des conditions
optimales.
C'est pourquoi Lancia a prévu une série de
contrôles et d'interventions d'entretien tous les 30
000 km (versions essence) ou tous les 35 000
km (versions diesel).
Avant d'avoir parcouru 30 000/35 000 km, et
ensuite, entre un coupon et l'autre, il est
néanmoins nécessaire de respecter les indications
du Plan d'Entretien Programmé (par exemple,
contrôle périodique des liquides, de la pression des
pneus, etc.).
Le service d'entretien programmé est effectué par
le Réseau Après-vente Lancia à des intervalles
prédéterminés. Si pendant l'exécution de chaque
intervention, en plus des opérations prévues, il
s'avérait nécessaire de procéder à des
remplacements ou réparations ultérieurs, ces
derniers ne pourront être effectuées qu'avec
l'accord explicite du client. Si la voiture est
souvent employée pour atteler des remorques, il
faut réduire l'intervalle entre un entretien
programmé et l'autre.ATTENTION
À 2 000 km de l'échéance de l'entretien, l'écran
affiche un message.
Les coupons d'entretien programmé ont été établis
par le constructeur. La non-exécution des
coupons peut entraîner l'annulation de la garantie.
Il est conseillé de signaler au Réseau Après-vente
Lancia toute légère anomalie de fonctionnement,
sans attendre le prochain coupon.
215CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULECARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

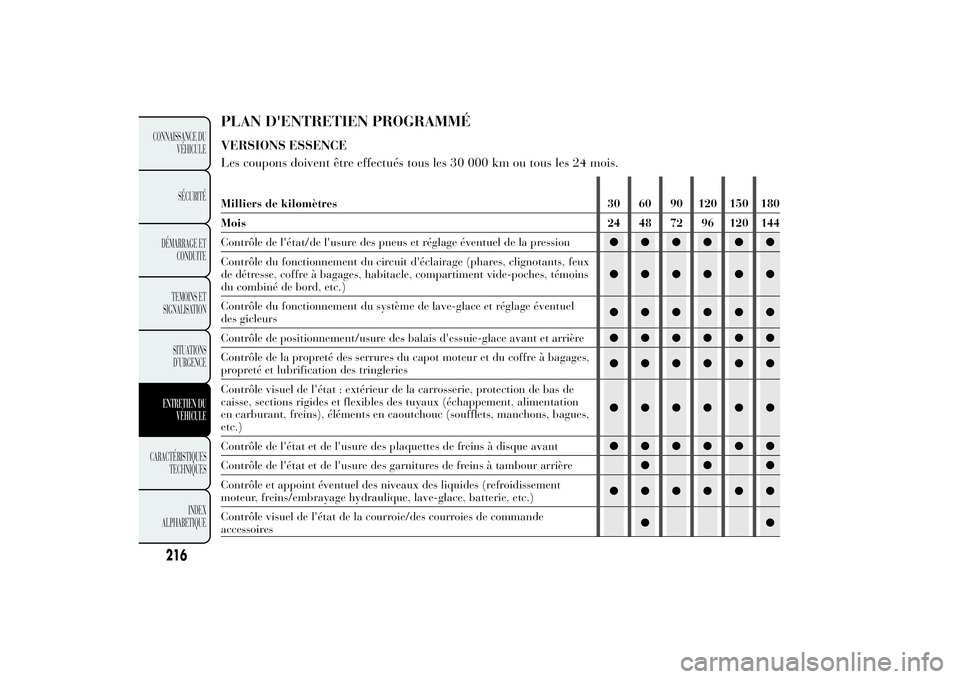

PLAN D'ENTRETIEN PROGRAMMÉVERSIONS ESSENCE
Les coupons doivent être effectués tous les 30 000 km ou tous les 24 mois.Milliers de kilomètres 30 60 90 120 150 180
Mois 24 48 72 96 120 144
Contrôle de l'état/de l'usure des pneus et réglage éventuel de la pression●●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares, clignotants, feux
de détresse, coffre à bagages, habitacle, compartiment vide-poches, témoins
du combiné de bord, etc.)●●●●●●
Contrôle du fonctionnement du système de lave-glace et réglage éventuel
des gicleurs●●●●●●
Contrôle de positionnement/usure des balais d'essuie-glace avant et arrière●●●●●●
Contrôle de la propreté des serrures du capot moteur et du coffre à bagages,
propreté et lubrification des tringleries●●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie, protection de bas de
caisse, sections rigides et flexibles des tuyaux (échappement, alimentation
en carburant, freins), éléments en caoutchouc (soufflets, manchons, bagues,
etc.)●●●●●●
Contrôle de l'état et de l'usure des plaquettes de freins à disque avant●●●●●●
Contrôle de l'état et de l'usure des garnitures de freins à tambour arrière●●●
Contrôle et appoint éventuel des niveaux des liquides (refroidissement
moteur, freins/embrayage hydraulique, lave-glace, batterie, etc.)●●●●●●
Contrôle visuel de l'état de la courroie/des courroies de commande
●●
216
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
accessoires
