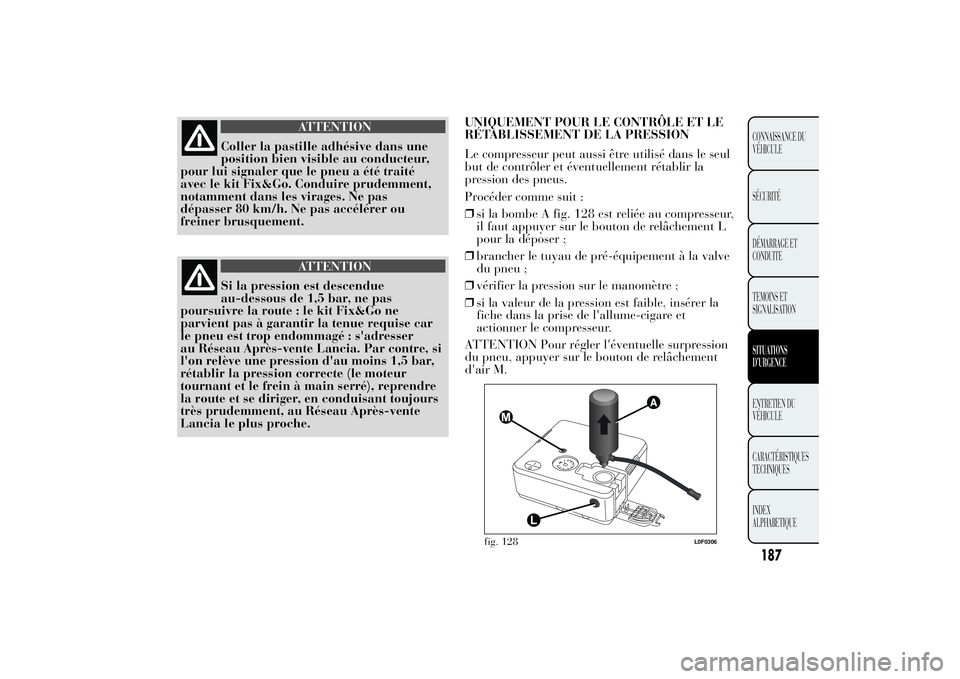

ATTENTION
Coller la pastille adhésive dans une
position bien visible au conducteur,
pour lui signaler que le pneu a été traité
avec le kit Fix&Go. Conduire prudemment,
notamment dans les virages. Ne pas
dépasser 80 km/h. Ne pas accélérer ou
freiner brusquement.
ATTENTION
Si la pression est descendue
au-dessous de 1,5 bar, ne pas
poursuivre la route : le kit Fix&Go ne
parvient pas à garantir la tenue requise car
le pneu est trop endommagé : s'adresser
au Réseau Après-vente Lancia. Par contre, si
l'on relève une pression d'au moins 1,5 bar,
rétablir la pression correcte (le moteur
tournant et le frein à main serré), reprendre
la route et se diriger, en conduisant toujours
très prudemment, au Réseau Après-vente
Lancia le plus proche.UNIQUEMENT POUR LE CONTRÔLE ET LE
RÉTABLISSEMENT DE LA PRESSION
Le compresseur peut aussi être utilisé dans le seul
but de contrôler et éventuellement rétablir la
pression des pneus.
Procéder comme suit :
❒si la bombe A fig. 128 est reliée au compresseur,
il faut appuyer sur le bouton de relâchement L
pour la déposer ;
❒brancher le tuyau de pré-équipement à la valve
du pneu ;
❒vérifier la pression sur le manomètre ;
❒si la valeur de la pression est faible, insérer la
fiche dans la prise de l'allume-cigare et
actionner le compresseur.
ATTENTION Pour régler l'éventuelle surpression
du pneu, appuyer sur le bouton de relâchement
d'air M.
fig. 128
L0F0306

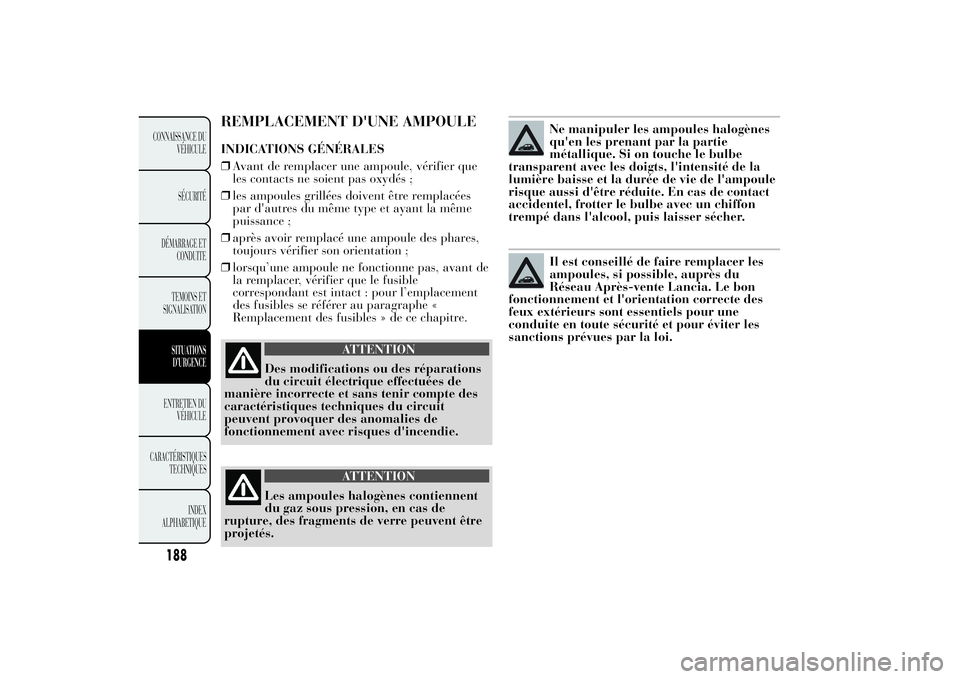

REMPLACEMENT D'UNE AMPOULEINDICATIONS GÉNÉRALES
❒Avant de remplacer une ampoule, vérifier que
les contacts ne soient pas oxydés ;
❒les ampoules grillées doivent être remplacées
par d'autres du même type et ayant la même
puissance ;
❒après avoir remplacé une ampoule des phares,
toujours vérifier son orientation ;
❒lorsqu’une ampoule ne fonctionne pas, avant de
la remplacer, vérifier que le fusible
correspondant est intact : pour l’emplacement
des fusibles se référer au paragraphe «
Remplacement des fusibles » de ce chapitre.
ATTENTION
Des modifications ou des réparations
du circuit électrique effectuées de
manière incorrecte et sans tenir compte des
caractéristiques techniques du circuit
peuvent provoquer des anomalies de
fonctionnement avec risques d'incendie.
ATTENTION
Les ampoules halogènes contiennent
du gaz sous pression, en cas de
rupture, des fragments de verre peuvent être
projetés.
Ne manipuler les ampoules halogènes
qu'en les prenant par la partie
métallique. Si on touche le bulbe
transparent avec les doigts, l'intensité de la
lumière baisse et la durée de vie de l'ampoule
risque aussi d'être réduite. En cas de contact
accidentel, frotter le bulbe avec un chiffon
trempé dans l'alcool, puis laisser sécher.Il est conseillé de faire remplacer les
ampoules, si possible, auprès du
Réseau Après-vente Lancia. Le bon
fonctionnement et l'orientation correcte des
feux extérieurs sont essentiels pour une
conduite en toute sécurité et pour éviter les
sanctions prévues par la loi.
188
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

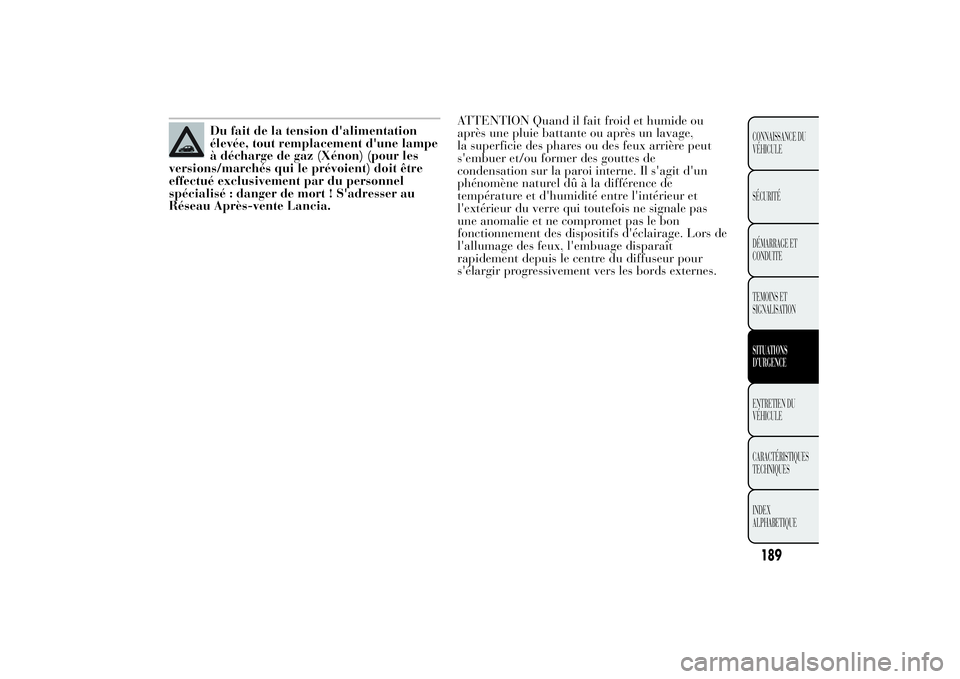

ATTENTION Quand il fait froid et humide ou
après une pluie battante ou après un lavage,
la superficie des phares ou des feux arrière peut
s'embuer et/ou former des gouttes de
condensation sur la paroi interne. Il s'agit d'un
phénomène naturel dû à la différence de
température et d'humidité entre l'intérieur et
l'extérieur du verre qui toutefois ne signale pas
une anomalie et ne compromet pas le bon
fonctionnement des dispositifs d'éclairage. Lors de
l'allumage des feux, l'embuage disparaît
rapidement depuis le centre du diffuseur pour
s'élargir progressivement vers les bords externes.
189CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
Du fait de la tension d'alimentation
élevée, tout remplacement d'une lampe
à décharge de gaz (Xénon) (pour les
versions/marchés qui le prévoient) doit être
effectué exclusivement par du personnel
spécialisé : danger de mort ! S'adresser au
Réseau Après-vente Lancia.

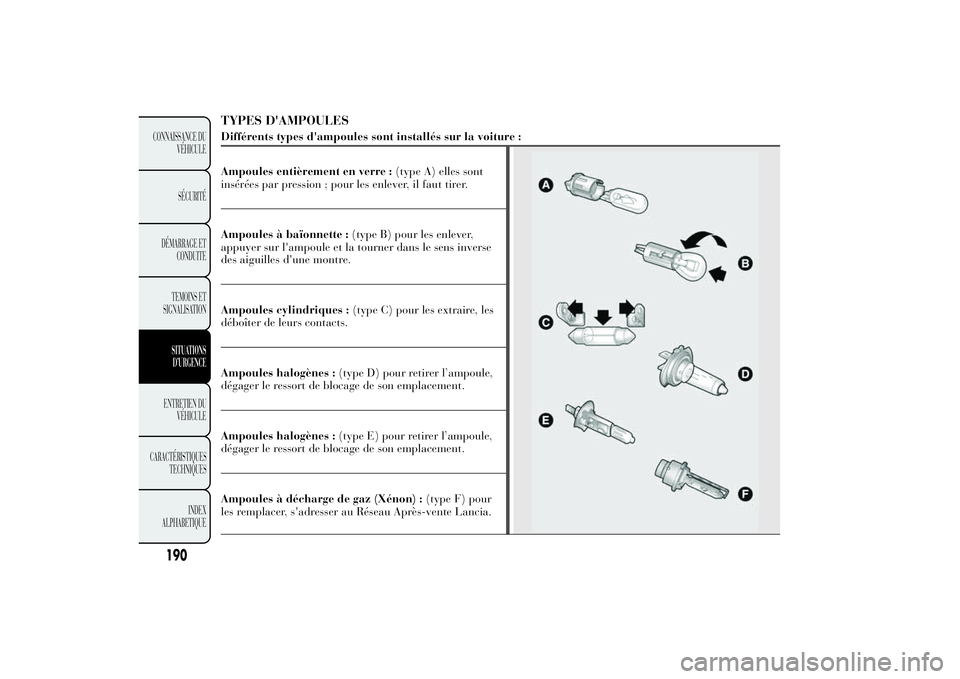

TYPES D'AMPOULESDifférents types d'ampoules sont installés sur la voiture :
Ampoules entièrement en verre :(type A) elles sont
insérées par pression ; pour les enlever, il faut tirer.
Ampoules à baïonnette :(type B) pour les enlever,
appuyer sur l'ampoule et la tourner dans le sens inverse
des aiguilles d'une montre.
Ampoules cylindriques :(type C) pour les extraire, les
déboîter de leurs contacts.
Ampoules halogènes :(type D) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules halogènes :(type E) pour retirer l’ampoule,
dégager le ressort de blocage de son emplacement.
Ampoules à décharge de gaz (Xénon) :(type F) pour
les remplacer, s'adresser au Réseau Après-vente Lancia.
190
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

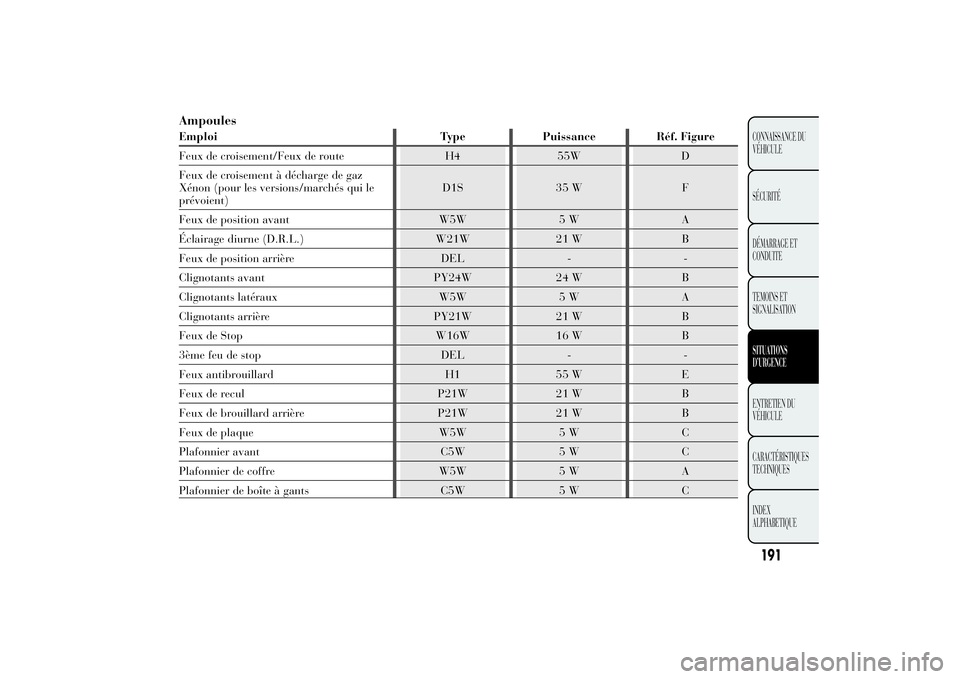

AmpoulesEmploi Type Puissance Réf. Figure
Feux de croisement/Feux de route H4 55W D
Feux de croisement à décharge de gaz
Xénon (pour les versions/marchés qui le
prévoient)D1S 35 W F
Feux de position avant W5W 5 W A
Éclairage diurne (D.R.L.) W21W 21 W B
Feux de position arrière DEL - -
Clignotants avant PY24W 24 W B
Clignotants latéraux W5W 5 W A
Clignotants arrière PY21W 21 W B
Feux de Stop W16W 16 W B
3ème feu de stop DEL - -
Feux antibrouillard H1 55 W E
Feux de recul P21W 21 W B
Feux de brouillard arrière P21W 21 W B
Feux de plaque W5W 5 W C
Plafonnier avant C5W 5 W C
Plafonnier de coffre W5W 5 W A
Plafonnier de boîte à gants C5W 5 W C
191CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

REMPLACEMENT D'UNE AMPOULE
EXTÉRIEUREAu sujet du type d'ampoules et de leur puissance,
se référer au paragraphe « Remplacement d'une
ampoule ».
GROUPES OPTIQUES AVANT
Ils abritent les ampoules des feux de position/feux
de jour (D.R.L.), feux de route, de croisement et
des clignotants. La disposition des ampoules est la
suivante fig. 129 :AFeux de position/feux de jour et feux de routeBFeux de croisementCClignotantsFEUX DE POSITION/FEUX DE JOUR (D.R.L.)
Pour remplacer l'ampoule, procéder comme suit
:
❒retirer le couvercle A fig. 129 ;
❒extraire le groupe de douille B fig. 130 monté
par pression, extraire l'ampoule C et la
remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille B dans son logement ;
❒pour finir, remonter le couvercle A fig. 129.fig. 129
L0F0033
fig. 130
L0F0069
192
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

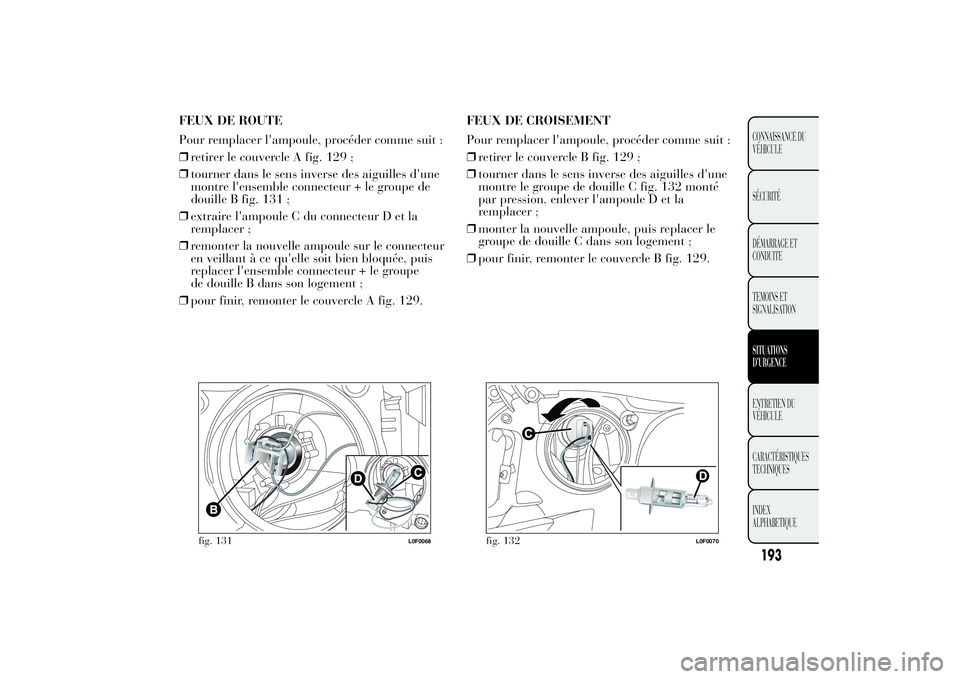

FEUX DE ROUTE
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle A fig. 129 ;
❒tourner dans le sens inverse des aiguilles d'une
montre l'ensemble connecteur + le groupe de
douille B fig. 131 ;
❒extraire l'ampoule C du connecteur D et la
remplacer ;
❒remonter la nouvelle ampoule sur le connecteur
en veillant à ce qu'elle soit bien bloquée, puis
replacer l'ensemble connecteur + le groupe
de douille B dans son logement ;
❒pour finir, remonter le couvercle A fig. 129.FEUX DE CROISEMENT
Pour remplacer l'ampoule, procéder comme suit :
❒retirer le couvercle B fig. 129 ;
❒tourner dans le sens inverse des aiguilles d'une
montre le groupe de douille C fig. 132 monté
par pression, enlever l'ampoule D et la
remplacer ;
❒monter la nouvelle ampoule, puis replacer le
groupe de douille C dans son logement ;
❒pour finir, remonter le couvercle B fig. 129.
fig. 131
L0F0068
fig. 132
L0F0070
193CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

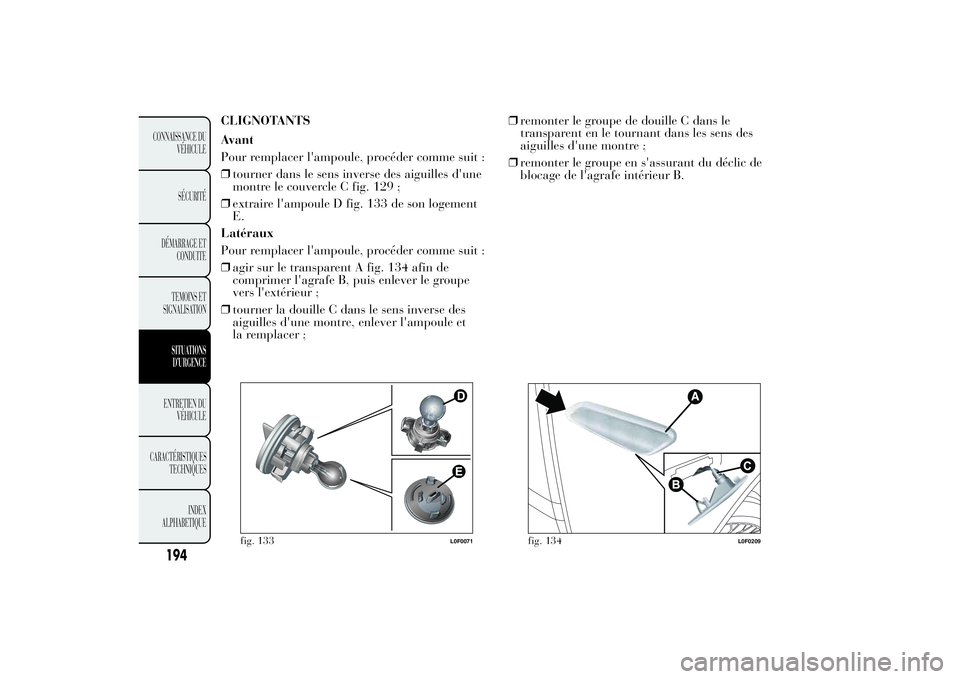

CLIGNOTANTS
Avant
Pour remplacer l'ampoule, procéder comme suit :
❒tourner dans le sens inverse des aiguilles d'une
montre le couvercle C fig. 129 ;
❒extraire l'ampoule D fig. 133 de son logement
E.
Latéraux
Pour remplacer l'ampoule, procéder comme suit :
❒agir sur le transparent A fig. 134 afin de
comprimer l'agrafe B, puis enlever le groupe
vers l'extérieur ;
❒tourner la douille C dans le sens inverse des
aiguilles d'une montre, enlever l'ampoule et
la remplacer ;❒remonter le groupe de douille C dans le
transparent en le tournant dans les sens des
aiguilles d'une montre ;
❒remonter le groupe en s'assurant du déclic de
blocage de l'agrafe intérieur B.
fig. 133
L0F0071
fig. 134
L0F0209
194
CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATION
SITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

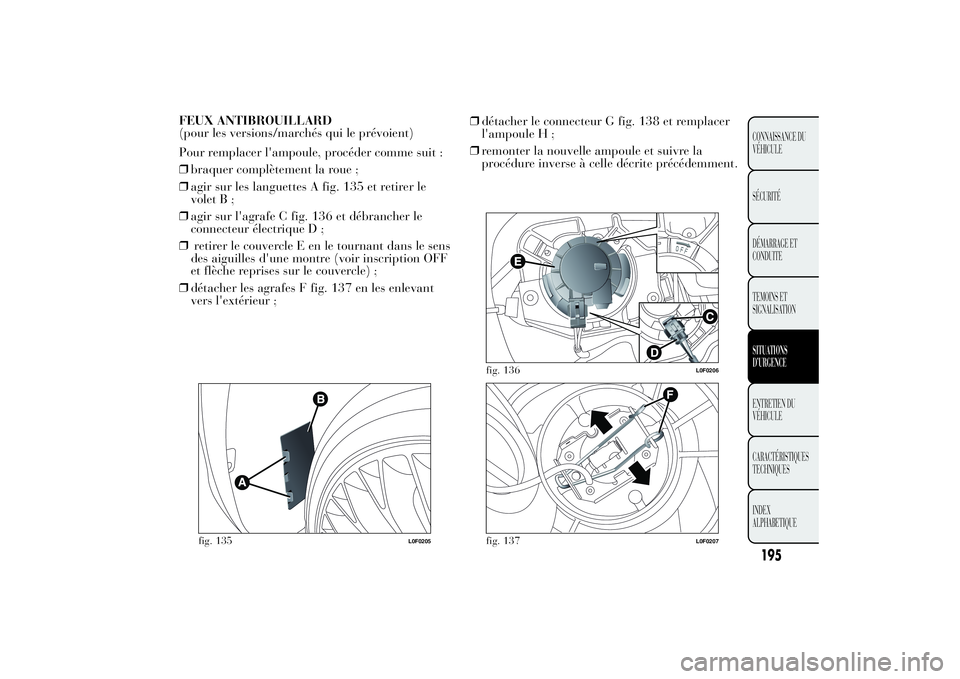

FEUX ANTIBROUILLARD
(pour les versions/marchés qui le prévoient)
Pour remplacer l'ampoule, procéder comme suit :
❒braquer complètement la roue ;
❒agir sur les languettes A fig. 135 et retirer le
volet B ;
❒agir sur l'agrafe C fig. 136 et débrancher le
connecteur électrique D ;
❒retirer le couvercle E en le tournant dans le sens
des aiguilles d'une montre (voir inscription OFF
et flèche reprises sur le couvercle) ;
❒détacher les agrafes F fig. 137 en les enlevant
vers l'extérieur ;❒détacher le connecteur G fig. 138 et remplacer
l'ampoule H ;
❒remonter la nouvelle ampoule et suivre la
procédure inverse à celle décrite précédemment.
fig. 135
L0F0205
fig. 136
L0F0206
fig. 137
L0F0207
195CONNAISSANCE DU
VÉHICULE
SÉCURITÉ
DÉMARRAGE ET
CONDUITE
TEMOINS ET
SIGNALISATIONSITUATIONS
D’URGENCEENTRETIEN DU
VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE

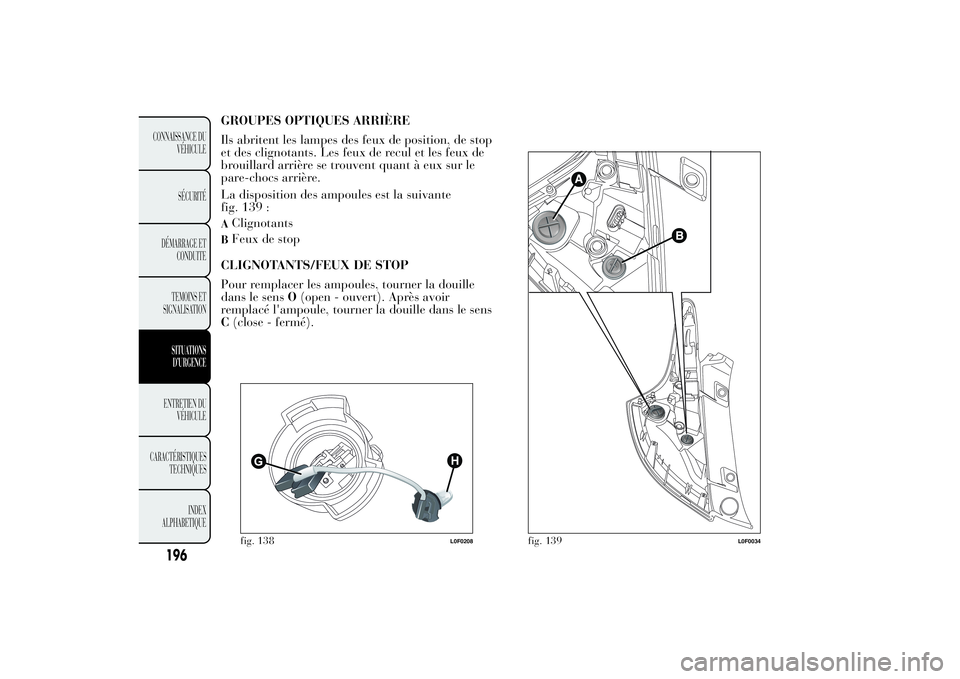

GROUPES OPTIQUES ARRIÈRE
Ils abritent les lampes des feux de position, de stop
et des clignotants. Les feux de recul et les feux de
brouillard arrière se trouvent quant à eux sur le
pare-chocs arrière.
La disposition des ampoules est la suivante
fig. 139 :AClignotantsBFeux de stop
CLIGNOTANTS/FEUX DE STOP
Pour remplacer les ampoules, tourner la douille
dans le sensO(open - ouvert). Après avoir
remplacé l'ampoule, tourner la douille dans le sens
C(close - fermé).fig. 138
L0F0208
fig. 139
L0F0034
