Lancia Ypsilon 2015 Betriebsanleitung (in German)

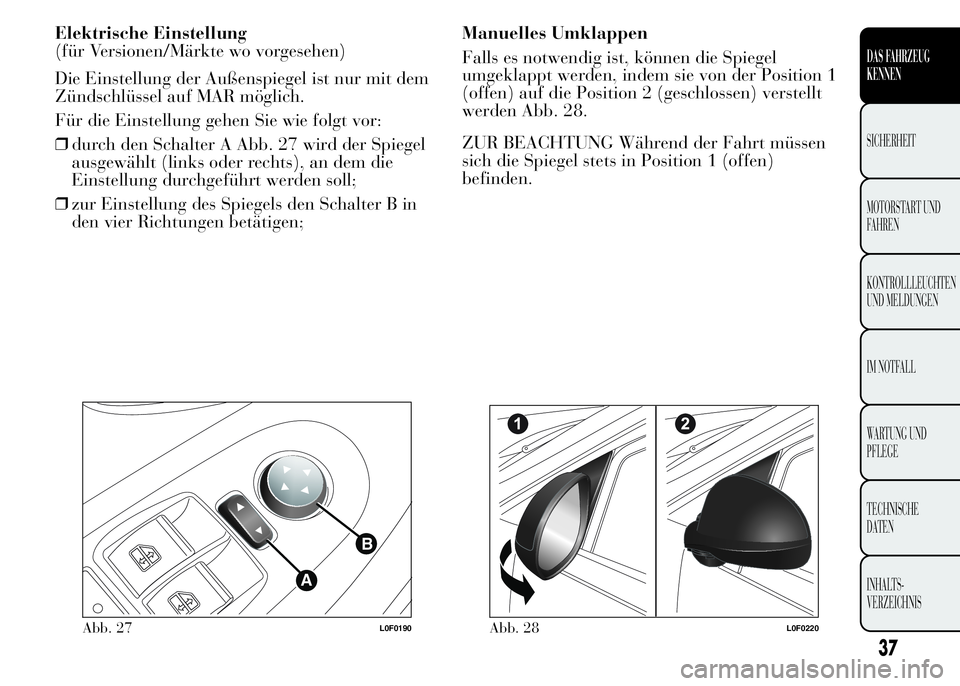

Elektrische Einstellung
(für Versionen/Märkte wo vorgesehen)
Die Einstellung der Außenspiegel ist nur mit dem
Zündschlüssel auf MAR möglich.
Für die Einstellung gehen Sie wie folgt vor:
❒durch den Schalter A Abb. 27 wird der Spiegel
ausgewählt (links oder rechts), an dem die
Einstellung durchgeführt werden soll;
❒zur Einstellung des Spiegels den Schalter B in
den vier Richtungen betätigen;Manuelles Umklappen
Falls es notwendig ist, können die Spiegel
umgeklappt werden, indem sie von der Position 1
(offen) auf die Position 2 (geschlossen) verstellt
werden Abb. 28.
ZUR BEACHTUNG Während der Fahrt müssen
sich die Spiegel stets in Position 1 (offen)
befinden.
A
B
Abb. 27L0F0190Abb. 28L0F0220
37
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

KLIMAANLAGE
SEITLICHE LUFTDÜSEN
A Abb. 29 - Einstellbare und ausrichtbare
seitliche Luftdüsen:
❒Betätigen Sie die Vorrichtung B, um die
Luftdüse in die gewünschte Position zu bringen.
❒Drehen Sie Drehring C, um den Luftfluss zu
regeln.
D - Feste seitliche Luftdüse.MITTLERE LUFTDÜSEN
A Abb. 30 - Einstellbare und ausrichtbare mittlere
Luftdüsen:
❒Betätigen Sie die Vorrichtung B, um die
Luftdüse in die gewünschte Position zu bringen.
❒Drehen Sie Drehring C, um den Luftfluss zu
regeln.
Abb. 29L0F0103Abb. 30L0F0104
38
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

KLIMAKOMFORT
LUFTDÜSEN

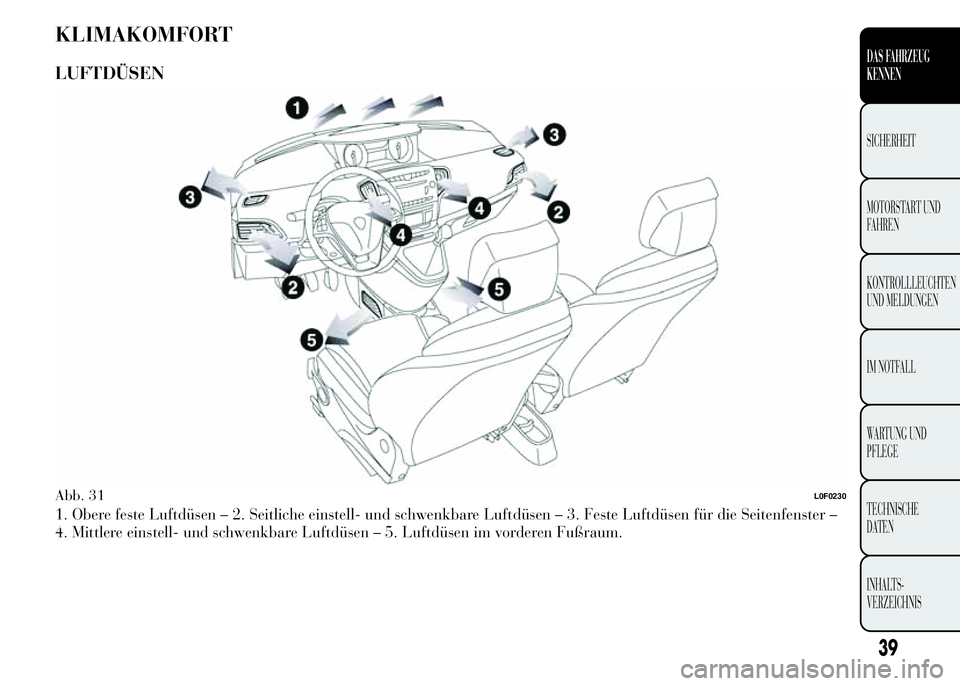

1. Obere feste Luftdüsen – 2. Seitliche einstell- und schwenkbare Luftdüsen – 3. Feste Luftdüsen für die Seitenfenster –
4. Mittlere einstell- und schwenkbare Luftdüsen – 5. Luftdüsen im vorderen Fußraum.
Abb. 31L0F0230
39
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

MANUELLE KLIMAANLAGE
(für Versionen/Märkte, wo vorgesehen)
BEDIENUNGEN
A Drehgriff Lufttemperatur (rot-warm /
blau-kalt)
B Drehgriff Umluft
Umluft
Frischluftzufuhr
Abb. 32L0F0101
40
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
ZUR BEACHTUNG Es empfiehlt sich, den
Umluftbetrieb während eines Halts im Stau oder
im Tunnel einzuschalten, um die Zufuhr von
verschmutzter Luft zu vermeiden. Um dem
Beschlagen der Fensterscheiben vorzubeugen,
wenn mehrere Insassen im Fahrzeug sitzen, wird
von einer längeren Benutzung der Funktion
abgeraten.

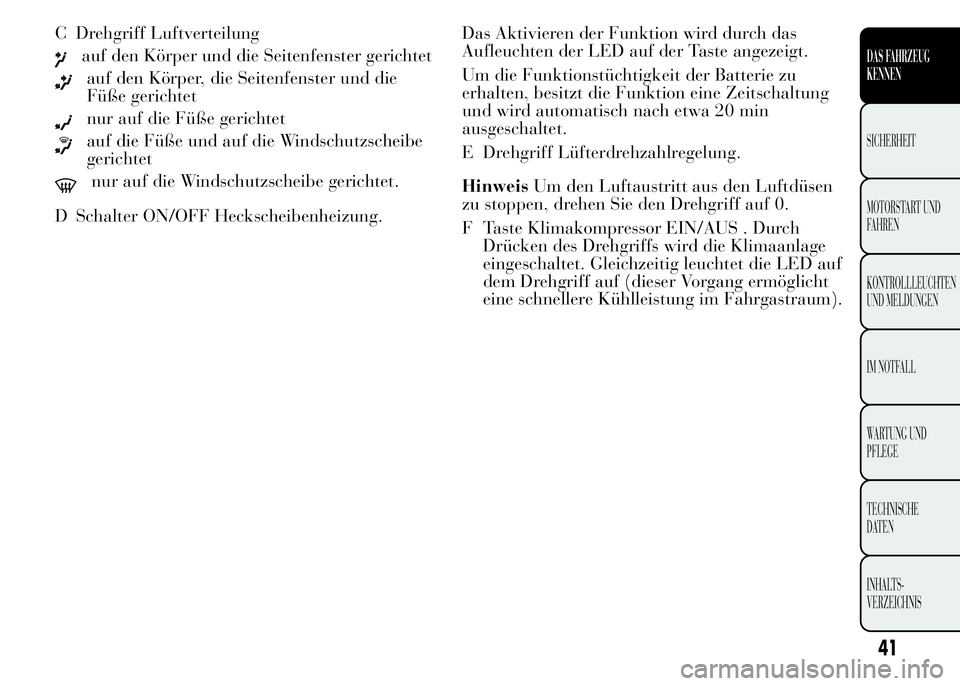

C Drehgriff Luftverteilung
auf den Körper und die Seitenfenster gerichtet
auf den Körper, die Seitenfenster und die
Füße gerichtet
nur auf die Füße gerichtet
auf die Füße und auf die Windschutzscheibe
gerichtet
nur auf die Windschutzscheibe gerichtet.
D Schalter ON/OFF Heckscheibenheizung.Das Aktivieren der Funktion wird durch das
Aufleuchten der LED auf der Taste angezeigt.
Um die Funktionstüchtigkeit der Batterie zu
erhalten, besitzt die Funktion eine Zeitschaltung
und wird automatisch nach etwa 20 min
ausgeschaltet.
E Drehgriff Lüfterdrehzahlregelung.
HinweisUm den Luftaustritt aus den Luftdüsen
zu stoppen, drehen Sie den Drehgriff auf 0.
F Taste Klimakompressor EIN/AUS . Durch
Drücken des Drehgriffs wird die Klimaanlage
eingeschaltet. Gleichzeitig leuchtet die LED auf
dem Drehgriff auf (dieser Vorgang ermöglicht
eine schnellere Kühlleistung im Fahrgastraum).
41
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

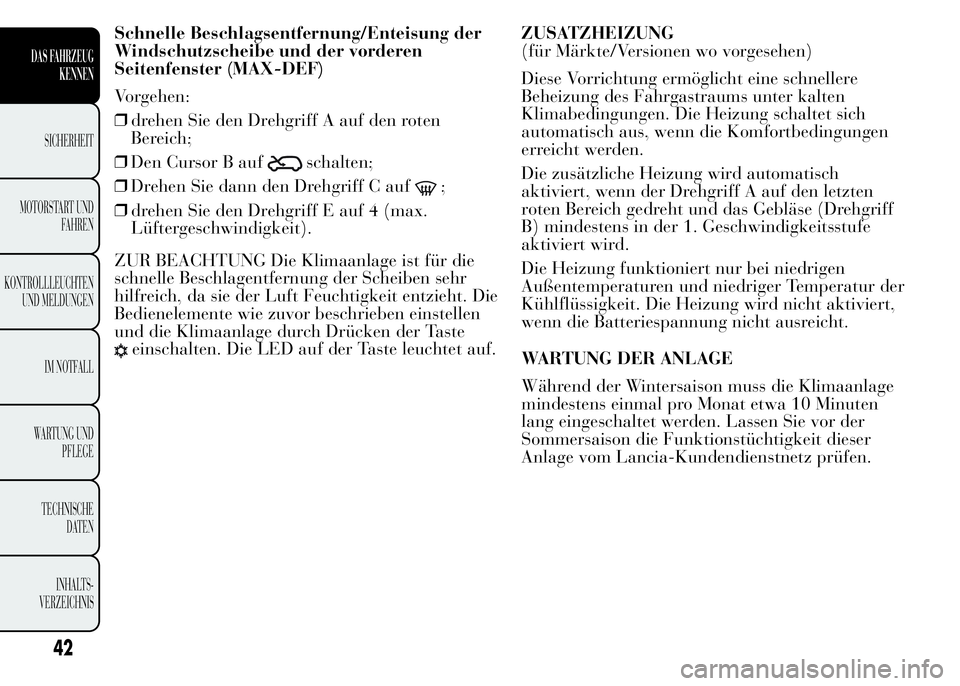

Schnelle Beschlagsentfernung/Enteisung der
Windschutzscheibe und der vorderen
Seitenfenster (MAX-DEF)
Vorgehen:
❒drehen Sie den Drehgriff A auf den roten
Bereich;
❒Den Cursor B auf
schalten;
❒Drehen Sie dann den Drehgriff C auf
;
❒drehen Sie den Drehgriff E auf 4 (max.
Lüftergeschwindigkeit).
ZUR BEACHTUNG Die Klimaanlage ist für die
schnelle Beschlagentfernung der Scheiben sehr
hilfreich, da sie der Luft Feuchtigkeit entzieht. Die
Bedienelemente wie zuvor beschrieben einstellen
und die Klimaanlage durch Drücken der Taste
einschalten. Die LED auf der Taste leuchtet auf.ZUSATZHEIZUNG
(für Märkte/Versionen wo vorgesehen)
Diese Vorrichtung ermöglicht eine schnellere
Beheizung des Fahrgastraums unter kalten
Klimabedingungen. Die Heizung schaltet sich
automatisch aus, wenn die Komfortbedingungen
erreicht werden.
Die zusätzliche Heizung wird automatisch
aktiviert, wenn der Drehgriff A auf den letzten
roten Bereich gedreht und das Gebläse (Drehgriff
B) mindestens in der 1. Geschwindigkeitsstufe
aktiviert wird.
Die Heizung funktioniert nur bei niedrigen
Außentemperaturen und niedriger Temperatur der
Kühlflüssigkeit. Die Heizung wird nicht aktiviert,
wenn die Batteriespannung nicht ausreicht.
WARTUNG DER ANLAGE
Während der Wintersaison muss die Klimaanlage
mindestens einmal pro Monat etwa 10 Minuten
lang eingeschaltet werden. Lassen Sie vor der
Sommersaison die Funktionstüchtigkeit dieser
Anlage vom Lancia-Kundendienstnetz prüfen.
42
