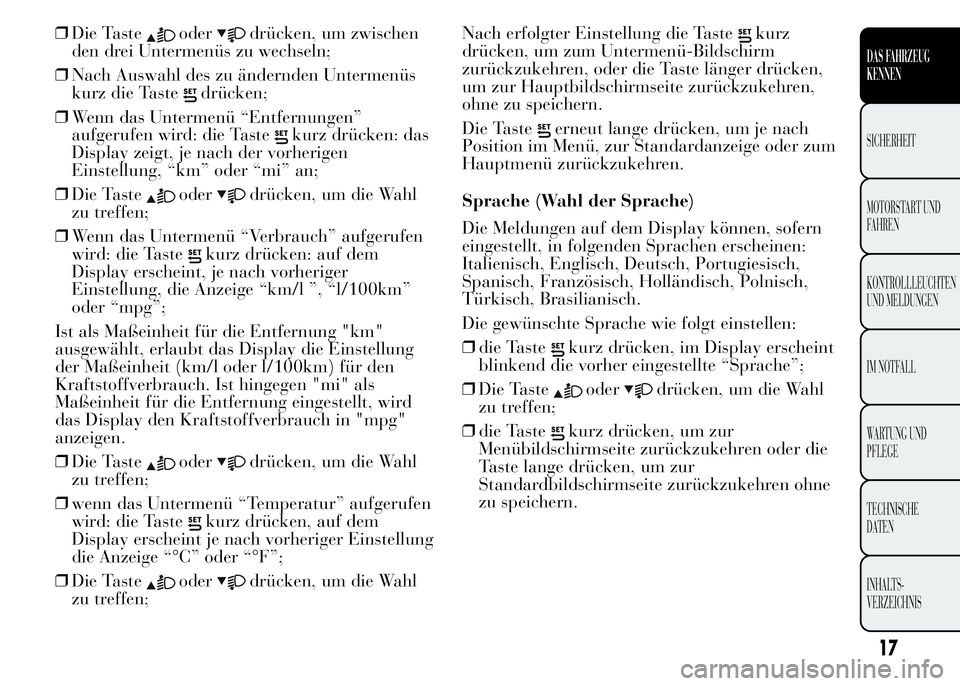

❒Die Tasteoderdrücken, um zwischen
den drei Untermenüs zu wechseln;
❒Nach Auswahl des zu ändernden Untermenüs
kurz die Taste
drücken;
❒Wenn das Untermenü “Entfernungen”
aufgerufen wird: die Taste
kurz drücken: das
Display zeigt, je nach der vorherigen
Einstellung, “km” oder “mi” an;
❒Die Taste
oderdrücken, um die Wahl
zu treffen;
❒Wenn das Untermenü “Verbrauch” aufgerufen
wird: die Taste
kurz drücken: auf dem
Display erscheint, je nach vorheriger
Einstellung, die Anzeige “km/l ”, “l/100km”
oder “mpg”;
Ist als Maßeinheit für die Entfernung "km"
ausgewählt, erlaubt das Display die Einstellung
der Maßeinheit (km/l oder l/100km) für den
Kraftstoffverbrauch. Ist hingegen "mi" als
Maßeinheit für die Entfernung eingestellt, wird
das Display den Kraftstoffverbrauch in "mpg"
anzeigen.
❒Die Taste
oderdrücken, um die Wahl
zu treffen;
❒wenn das Untermenü “Temperatur” aufgerufen
wird: die Taste
kurz drücken, auf dem
Display erscheint je nach vorheriger Einstellung
die Anzeige “°C” oder “°F”;
❒Die Taste
oderdrücken, um die Wahl
zu treffen;Nach erfolgter Einstellung die Taste
kurz
drücken, um zum Untermenü-Bildschirm
zurückzukehren, oder die Taste länger drücken,
um zur Hauptbildschirmseite zurückzukehren,
ohne zu speichern.
Die Taste
erneut lange drücken, um je nach
Position im Menü, zur Standardanzeige oder zum
Hauptmenü zurückzukehren.
Sprache (Wahl der Sprache)
Die Meldungen auf dem Display können, sofern
eingestellt, in folgenden Sprachen erscheinen:
Italienisch, Englisch, Deutsch, Portugiesisch,
Spanisch, Französisch, Holländisch, Polnisch,
Türkisch, Brasilianisch.
Die gewünschte Sprache wie folgt einstellen:
❒die Taste
kurz drücken, im Display erscheint
blinkend die vorher eingestellte “Sprache”;
❒Die Taste
oderdrücken, um die Wahl
zu treffen;
❒die Taste
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die
Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne
zu speichern.
17
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 22 of 315

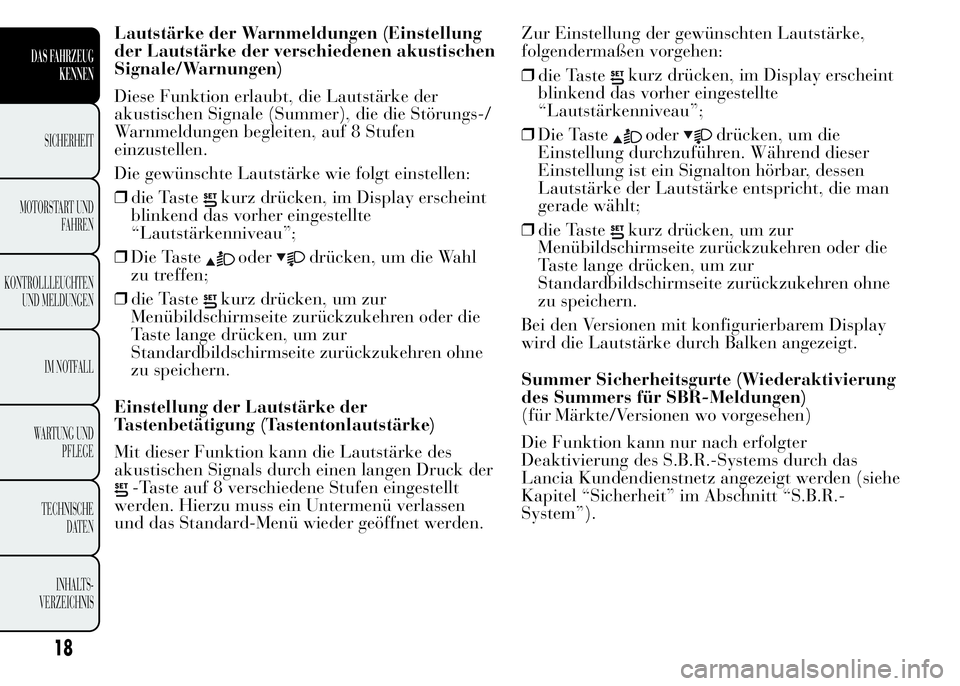

Lautstärke der Warnmeldungen (Einstellung
der Lautstärke der verschiedenen akustischen
Signale/Warnungen)
Diese Funktion erlaubt, die Lautstärke der
akustischen Signale (Summer), die die Störungs-/
Warnmeldungen begleiten, auf 8 Stufen
einzustellen.
Die gewünschte Lautstärke wie folgt einstellen:
❒die Taste
kurz drücken, im Display erscheint
blinkend das vorher eingestellte
“Lautstärkenniveau”;
❒Die Taste
oderdrücken, um die Wahl
zu treffen;
❒die Taste
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die
Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne
zu speichern.
Einstellung der Lautstärke der
Tastenbetätigung (Tastentonlautstärke)
Mit dieser Funktion kann die Lautstärke des
akustischen Signals durch einen langen Druck der
-Taste auf 8 verschiedene Stufen eingestellt
werden. Hierzu muss ein Untermenü verlassen
und das Standard-Menü wieder geöffnet werden.Zur Einstellung der gewünschten Lautstärke,
folgendermaßen vorgehen:
❒die Taste
kurz drücken, im Display erscheint
blinkend das vorher eingestellte
“Lautstärkenniveau”;
❒Die Taste
oderdrücken, um die
Einstellung durchzuführen. Während dieser
Einstellung ist ein Signalton hörbar, dessen
Lautstärke der Lautstärke entspricht, die man
gerade wählt;
❒die Taste
kurz drücken, um zur
Menübildschirmseite zurückzukehren oder die
Taste lange drücken, um zur
Standardbildschirmseite zurückzukehren ohne
zu speichern.
Bei den Versionen mit konfigurierbarem Display
wird die Lautstärke durch Balken angezeigt.
Summer Sicherheitsgurte (Wiederaktivierung
des Summers für SBR-Meldungen)
(fürMärkte/Versionen wo vorgesehen)
Die Funktion kann nur nach erfolgter
Deaktivierung des S.B.R.-Systems durch das
Lancia Kundendienstnetz angezeigt werden (siehe
Kapitel “Sicherheit” im Abschnitt “S.B.R.-
System”).
18
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 23 of 315
19
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

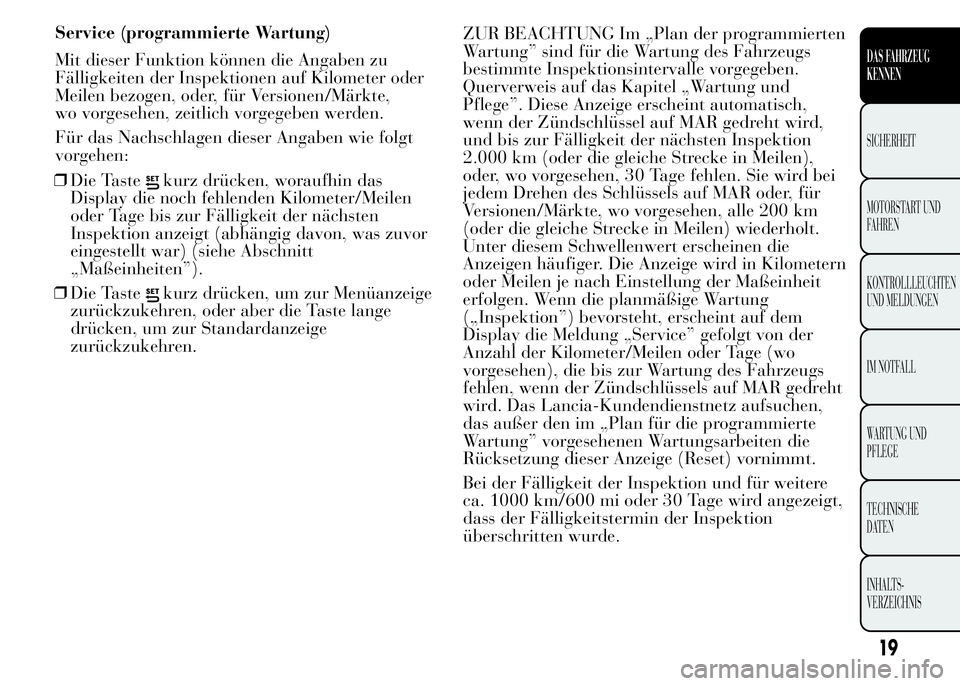

Service (programmierte Wartung)
Mit dieser Funktion können die Angaben zu
Fälligkeiten der Inspektionen auf Kilometer oder
Meilen bezogen, oder, für Versionen/Märkte,
wo vorgesehen, zeitlich vorgegeben werden.
Für das Nachschlagen dieser Angaben wie folgt
vorgehen:
❒Die Taste
kurz drücken, woraufhin das
Display die noch fehlenden Kilometer/Meilen
oder Tage bis zur Fälligkeit der nächsten
Inspektion anzeigt (abhängig davon, was zuvor
eingestellt war) (siehe Abschnitt
„Maßeinheiten”).
❒Die Taste
kurz drücken, um zur Menüanzeige
zurückzukehren, oder aber die Taste lange
drücken, um zur Standardanzeige
zurückzukehren.ZUR BEACHTUNG Im „Plan der programmierten
Wartung” sind für die Wartung des Fahrzeugs
bestimmte Inspektionsintervalle vorgegeben.
Querverweis auf das Kapitel „Wartung und
Pflege”. Diese Anzeige erscheint automatisch,
wenn der Zündschlüssel auf MAR gedreht wird,
und bis zur Fälligkeit der nächsten Inspektion
2.000 km (oder die gleiche Strecke in Meilen),
oder, wo vorgesehen, 30 Tage fehlen. Sie wird bei
jedem Drehen des Schlüssels auf MAR oder, für
Versionen/Märkte, wo vorgesehen, alle 200 km
(oder die gleiche Strecke in Meilen) wiederholt.
Unter diesem Schwellenwert erscheinen die
Anzeigen häufiger. Die Anzeige wird in Kilometern
oder Meilen je nach Einstellung der Maßeinheit
erfolgen. Wenn die planmäßige Wartung
(„Inspektion”) bevorsteht, erscheint auf dem
Display die Meldung „Service” gefolgt von der
Anzahl der Kilometer/Meilen oder Tage (wo
vorgesehen), die bis zur Wartung des Fahrzeugs
fehlen, wenn der Zündschlüssels auf MAR gedreht
wird. Das Lancia-Kundendienstnetz aufsuchen,
das außer den im „Plan für die programmierte
Wartung” vorgesehenen Wartungsarbeiten die
Rücksetzung dieser Anzeige (Reset) vornimmt.
Bei der Fälligkeit der Inspektion und für weitere
ca. 1000 km/600 mi oder 30 Tage wird angezeigt,
dass der Fälligkeitstermin der Inspektion
überschritten wurde.
Page 24 of 315

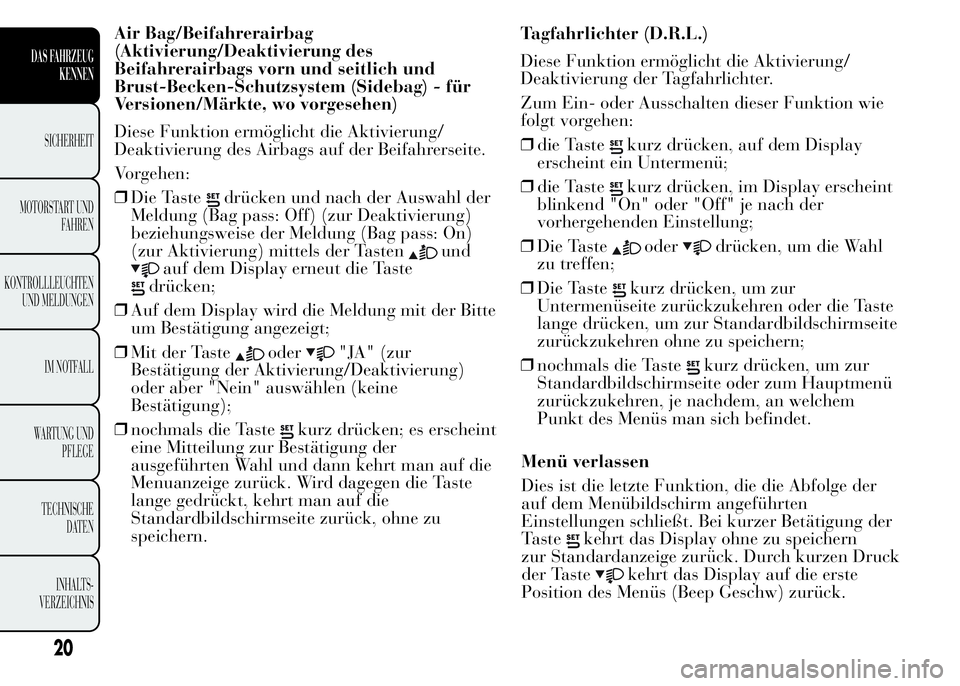

Air Bag/Beifahrerairbag
(Aktivierung/Deaktivierung des
Beifahrerairbags vorn und seitlich und
Brust-Becken-Schutzsystem (Sidebag) - für
Versionen/Märkte, wo vorgesehen)
Diese Funktion ermöglicht die Aktivierung/
Deaktivierung des Airbags auf der Beifahrerseite.
Vorgehen:
❒Die Taste
drücken und nach der Auswahl der
Meldung (Bag pass: Off) (zur Deaktivierung)
beziehungsweise der Meldung (Bag pass: On)
(zur Aktivierung) mittels der Tasten
und
auf dem Display erneut die Taste
drücken;
❒Auf dem Display wird die Meldung mit der Bitte
um Bestätigung angezeigt;
❒Mit der Taste
oder"JA" (zur
Bestätigung der Aktivierung/Deaktivierung)
oder aber "Nein" auswählen (keine
Bestätigung);
❒nochmals die Taste
kurz drücken; es erscheint
eine Mitteilung zur Bestätigung der
ausgeführten Wahl und dann kehrt man auf die
Menuanzeige zurück. Wird dagegen die Taste
lange gedrückt, kehrt man auf die
Standardbildschirmseite zurück, ohne zu
speichern.Menü verlassen
Dies ist die letzte Funktion, die die Abfolge der
auf dem Menübildschirm angeführten
Einstellungen schließt. Bei kurzer Betätigung der
Taste
kehrt das Display ohne zu speichern
zur Standardanzeige zurück. Durch kurzen Druck
der Taste
kehrt das Display auf die erste
Position des Menüs (Beep Geschw) zurück.
20
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Tagfahrlichter (D.R.L.)
Diese Funktion ermöglicht die Aktivierung/
Deaktivierung der Tagfahrlichter.
Zum Ein- oder Ausschalten dieser Funktion wie
folgt vorgehen:
❒die Taste
kurz drücken, auf dem Display
erscheint ein Untermenü;
❒die Taste
kurz drücken, im Display erscheint
blinkend "On" oder "Off" je nach der
vorhergehenden Einstellung;
❒Die Taste
oderdrücken, um die Wahl
zu treffen;
❒Die Taste
kurz drücken, um zur
Untermenüseite zurückzukehren oder die Taste
lange drücken, um zur Standardbildschirmseite
zurückzukehren ohne zu speichern;
❒nochmals die Taste
kurz drücken, um zur
Standardbildschirmseite oder zum Hauptmenü
zurückzukehren, je nachdem, an welchem
Punkt des Menüs man sich befindet.
Page 25 of 315

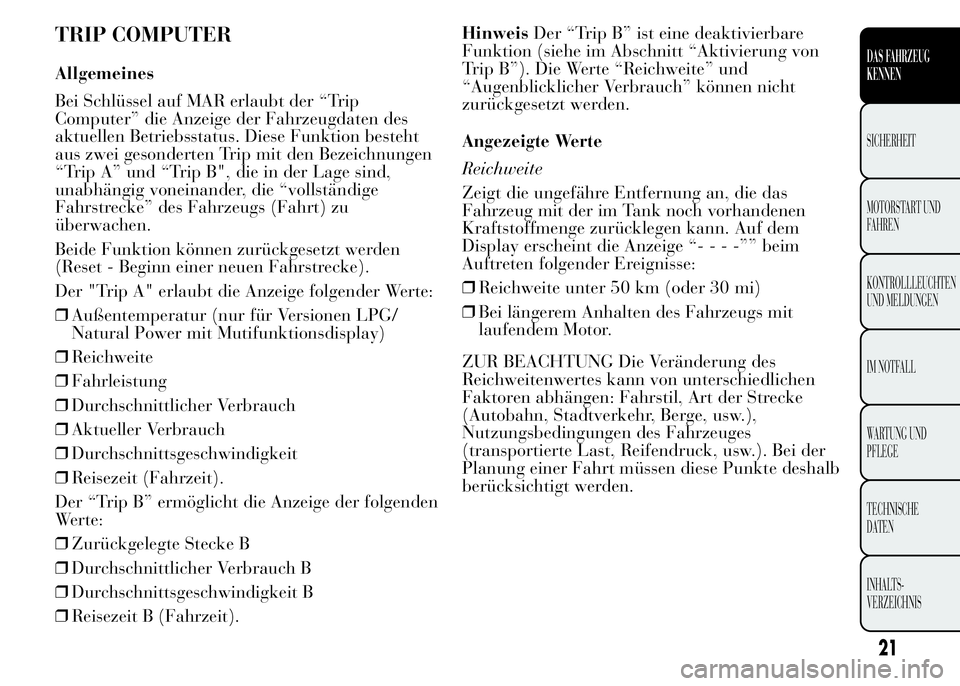

TRIP COMPUTER
Allgemeines
Bei Schlüssel auf MAR erlaubt der “Trip
Computer” die Anzeige der Fahrzeugdaten des
aktuellen Betriebsstatus. Diese Funktion besteht
aus zwei gesonderten Trip mit den Bezeichnungen
“Trip A” und “Trip B", die in der Lage sind,
unabhängig voneinander, die “vollständige
Fahrstrecke” des Fahrzeugs (Fahrt) zu
überwachen.
Beide Funktion können zurückgesetzt werden
(Reset - Beginn einer neuen Fahrstrecke).
Der "Trip A" erlaubt die Anzeige folgender Werte:
❒Außentemperatur (nur für Versionen LPG/
Natural Power mit Mutifunktionsdisplay)
❒Reichweite
❒Fahrleistung
❒Durchschnittlicher Verbrauch
❒Aktueller Verbrauch
❒Durchschnittsgeschwindigkeit
❒Reisezeit (Fahrzeit).
Der “Trip B” ermöglicht die Anzeige der folgenden
Werte:
❒Zurückgelegte Stecke B
❒Durchschnittlicher Verbrauch B
❒Durchschnittsgeschwindigkeit B
❒Reisezeit B (Fahrzeit).HinweisDer “Trip B” ist eine deaktivierbare
Funktion (siehe im Abschnitt “Aktivierung von
Trip B”). Die Werte “Reichweite” und
“Augenblicklicher Verbrauch” können nicht
zurückgesetzt werden.
Angezeigte Werte
Reichweite
Zeigt die ungefähre Entfernung an, die das
Fahrzeug mit der im Tank noch vorhandenen
Kraftstoffmenge zurücklegen kann. Auf dem
Display erscheint die Anzeige “- - - -”” beim
Auftreten folgender Ereignisse:
❒Reichweite unter 50 km (oder 30 mi)
❒Bei längerem Anhalten des Fahrzeugs mit
laufendem Motor.
ZUR BEACHTUNG Die Veränderung des
Reichweitenwertes kann von unterschiedlichen
Faktoren abhängen: Fahrstil, Art der Strecke
(Autobahn, Stadtverkehr, Berge, usw.),
Nutzungsbedingungen des Fahrzeuges
(transportierte Last, Reifendruck, usw.). Bei der
Planung einer Fahrt müssen diese Punkte deshalb
berücksichtigt werden.
21
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 26 of 315

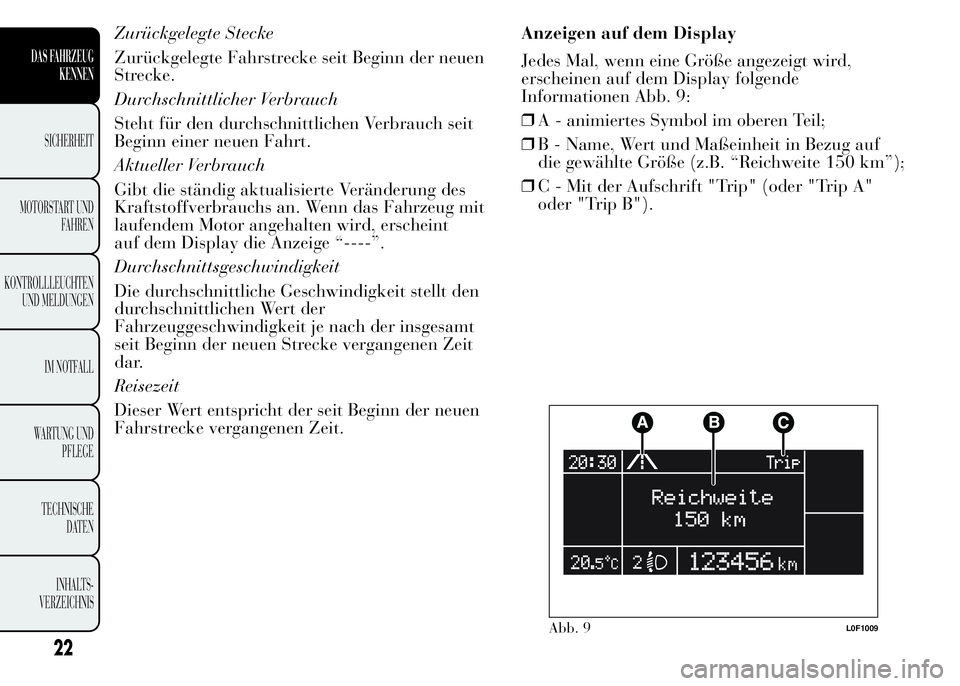

Zurückgelegte Stecke
Zurückgelegte Fahrstrecke seit Beginn der neuen
Strecke.
Durchschnittlicher Verbrauch
Steht für den durchschnittlichen Verbrauch seit
Beginn einer neuen Fahrt.
Aktueller Verbrauch
Gibt die ständig aktualisierte Veränderung des
Kraftstoffverbrauchs an. Wenn das Fahrzeug mit
laufendem Motor angehalten wird, erscheint
auf dem Display die Anzeige “----”.
Durchschnittsgeschwindigkeit
Die durchschnittliche Geschwindigkeit stellt den
durchschnittlichen Wert der
Fahrzeuggeschwindigkeit je nach der insgesamt
seit Beginn der neuen Strecke vergangenen Zeit
dar.
Reisezeit
Dieser Wert entspricht der seit Beginn der neuen
Fahrstrecke vergangenen Zeit.Anzeigen auf dem Display
Jedes Mal, wenn eine Größe angezeigt wird,
erscheinen auf dem Display folgende
Informationen Abb. 9:
❒A - animiertes Symbol im oberen Teil;
❒B - Name, Wert und Maßeinheit in Bezug auf
die gewählte Größe (z.B. “Reichweite 150 km”);
❒C - Mit der Aufschrift "Trip" (oder "Trip A"
oder "Trip B").
Abb. 9L0F1009
22
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 27 of 315

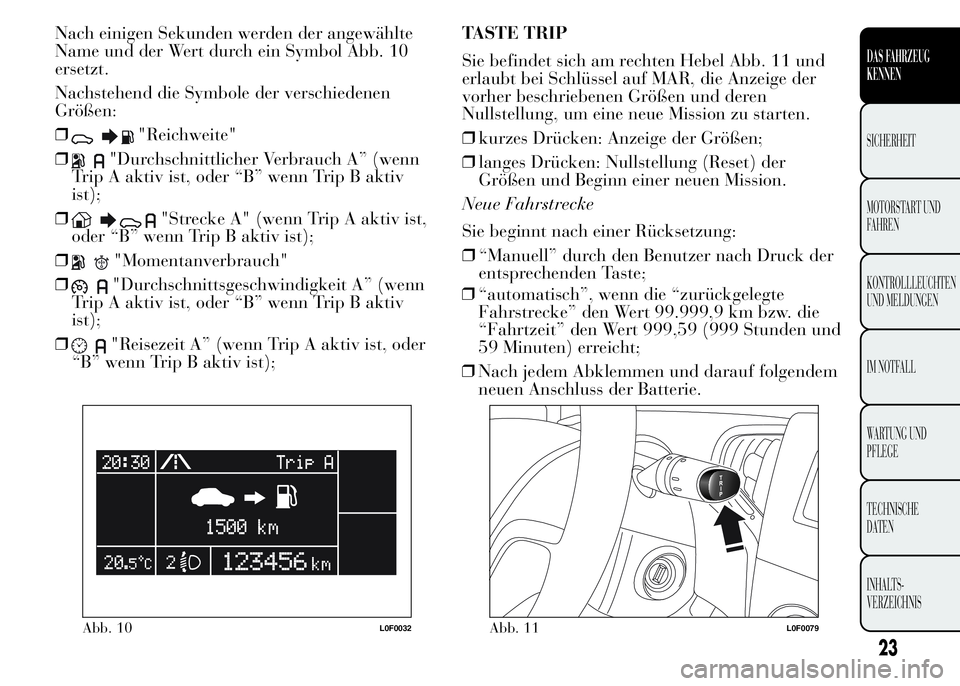

Nach einigen Sekunden werden der angewählte
Name und der Wert durch ein Symbol Abb. 10
ersetzt.
Nachstehend die Symbole der verschiedenen
Größen:
❒
"Reichweite"
❒
"Durchschnittlicher Verbrauch A” (wenn
Trip A aktiv ist, oder “B” wenn Trip B aktiv
ist);
❒
"Strecke A" (wenn Trip A aktiv ist,
oder “B” wenn Trip B aktiv ist);
❒
"Momentanverbrauch"
❒
"Durchschnittsgeschwindigkeit A” (wenn
Trip A aktiv ist, oder “B” wenn Trip B aktiv
ist);
❒
"Reisezeit A” (wenn Trip A aktiv ist, oder
“B” wenn Trip B aktiv ist);TASTE TRIP
Sie befindet sich am rechten Hebel Abb. 11 und
erlaubt bei Schlüssel auf MAR, die Anzeige der
vorher beschriebenen Größen und deren
Nullstellung, um eine neue Mission zu starten.
❒kurzes Drücken: Anzeige der Größen;
❒langes Drücken: Nullstellung (Reset) der
Größen und Beginn einer neuen Mission.
Neue Fahrstrecke
Sie beginnt nach einer Rücksetzung:
❒“Manuell” durch den Benutzer nach Druck der
entsprechenden Taste;
Abb. 10L0F0032Abb. 11L0F0079
23
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
❒“automatisch”, wenn die “zurückgelegte
Fahrstrecke” den Wert 99.999,9 km bzw. die
“Fahrtzeit” den Wert 999,59 (999 Stunden und
59 Minuten) erreicht;
❒Nach jedem Abklemmen und darauf folgendem
neuen Anschluss der Batterie.
Page 28 of 315

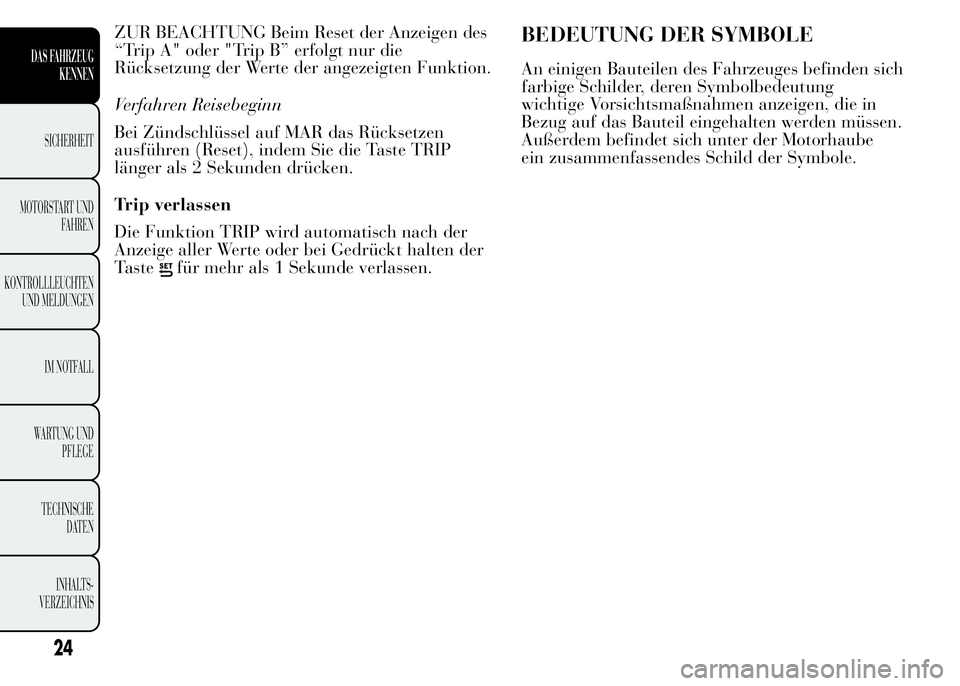

ZUR BEACHTUNG Beim Reset der Anzeigen des
“Trip A" oder "Trip B” erfolgt nur die
Rücksetzung der Werte der angezeigten Funktion.
Verfahren Reisebeginn
Bei Zündschlüssel auf MAR das Rücksetzen
ausführen (Reset), indem Sie die Taste TRIP
länger als 2 Sekunden drücken.
Trip verlassen
Die Funktion TRIP wird automatisch nach der
Anzeige aller Werte oder bei Gedrückt halten der
Taste
für mehr als 1 Sekunde verlassen.
BEDEUTUNG DER SYMBOLE
An einigen Bauteilen des Fahrzeuges befinden sich
farbige Schilder, deren Symbolbedeutung
wichtige Vorsichtsmaßnahmen anzeigen, die in
Bezug auf das Bauteil eingehalten werden müssen.
Außerdem befindet sich unter der Motorhaube
ein zusammenfassendes Schild der Symbole.
24
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 29 of 315

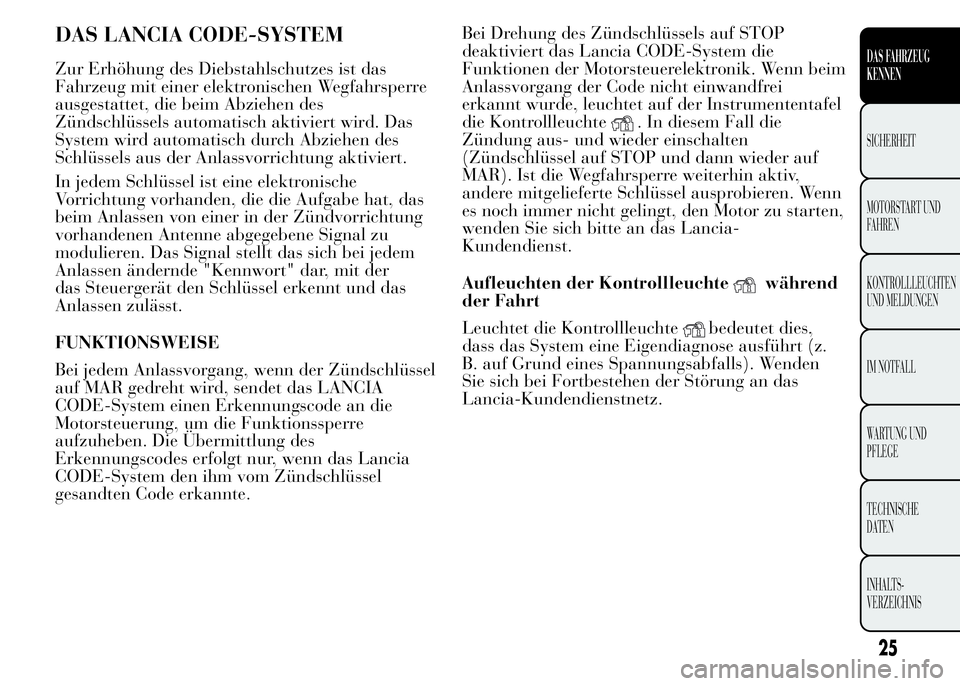

DAS LANCIA CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist das
Fahrzeug mit einer elektronischen Wegfahrsperre
ausgestattet, die beim Abziehen des
Zündschlüssels automatisch aktiviert wird. Das
System wird automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung aktiviert.
In jedem Schlüssel ist eine elektronische
Vorrichtung vorhanden, die die Aufgabe hat, das
beim Anlassen von einer in der Zündvorrichtung
vorhandenen Antenne abgegebene Signal zu
modulieren. Das Signal stellt das sich bei jedem
Anlassen ändernde "Kennwort" dar, mit der
das Steuergerät den Schlüssel erkennt und das
Anlassen zulässt.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zündschlüssel
auf MAR gedreht wird, sendet das LANCIA
CODE-System einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben. Die Übermittlung des
Erkennungscodes erfolgt nur, wenn das Lancia
CODE-System den ihm vom Zündschlüssel
gesandten Code erkannte.Bei Drehung des Zündschlüssels auf STOP
deaktiviert das Lancia CODE-System die
Funktionen der Motorsteuerelektronik. Wenn beim
Anlassvorgang der Code nicht einwandfrei
erkannt wurde, leuchtet auf der Instrumententafel
die Kontrollleuchte
. In diesem Fall die
Zündung aus- und wieder einschalten
(Zündschlüssel auf STOP und dann wieder auf
MAR). Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel ausprobieren. Wenn
es noch immer nicht gelingt, den Motor zu starten,
wenden Sie sich bitte an das Lancia-
Kundendienst.
Aufleuchten der Kontrollleuchte
während
der Fahrt
Leuchtet die Kontrollleuchte
bedeutet dies,
dass das System eine Eigendiagnose ausführt (z.
B. auf Grund eines Spannungsabfalls). Wenden
Sie sich bei Fortbestehen der Störung an das
Lancia-Kundendienstnetz.
25
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Page 30 of 315

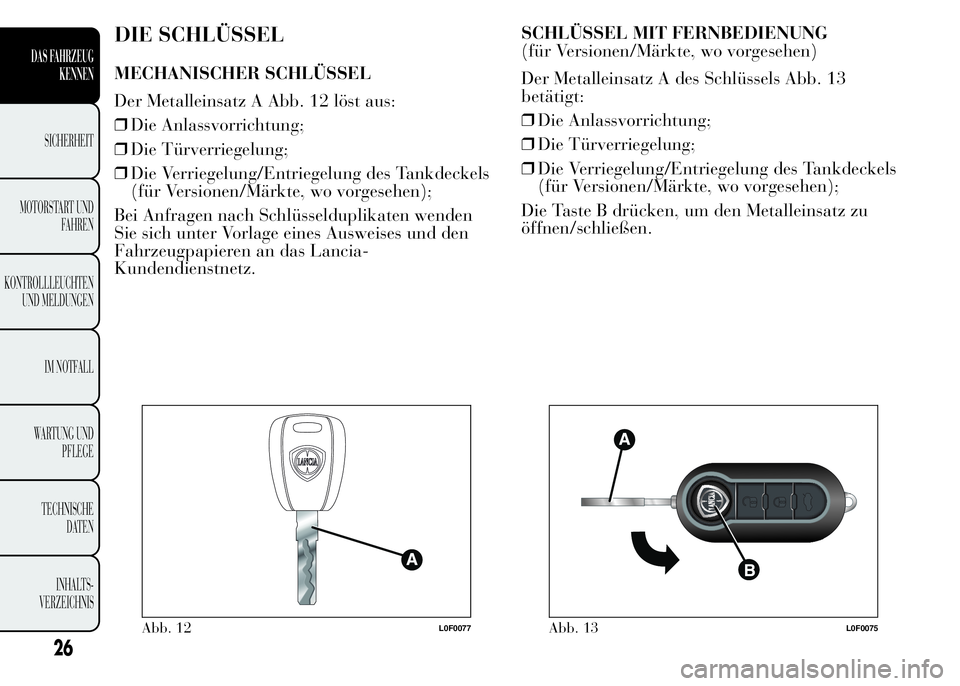

DIE SCHLÜSSEL
MECHANISCHER SCHLÜSSEL
Der Metalleinsatz A Abb. 12 löst aus:
❒Die Anlassvorrichtung;
❒Die Türverriegelung;
❒Die Verriegelung/Entriegelung des Tankdeckels
(für Versionen/Märkte, wo vorgesehen);
Bei Anfragen nach Schlüsselduplikaten wenden
Sie sich unter Vorlage eines Ausweises und den
Fahrzeugpapieren an das Lancia-
Kundendienstnetz.SCHLÜSSEL MIT FERNBEDIENUNG
(für Versionen/Märkte, wo vorgesehen)
Der Metalleinsatz A des Schlüssels Abb. 13
betätigt:
❒Die Anlassvorrichtung;
❒Die Türverriegelung;
❒Die Verriegelung/Entriegelung des Tankdeckels
(für Versionen/Märkte, wo vorgesehen);
Die Taste B drücken, um den Metalleinsatz zu
öffnen/schließen.
Abb. 12L0F0077Abb. 13L0F0075
26
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
