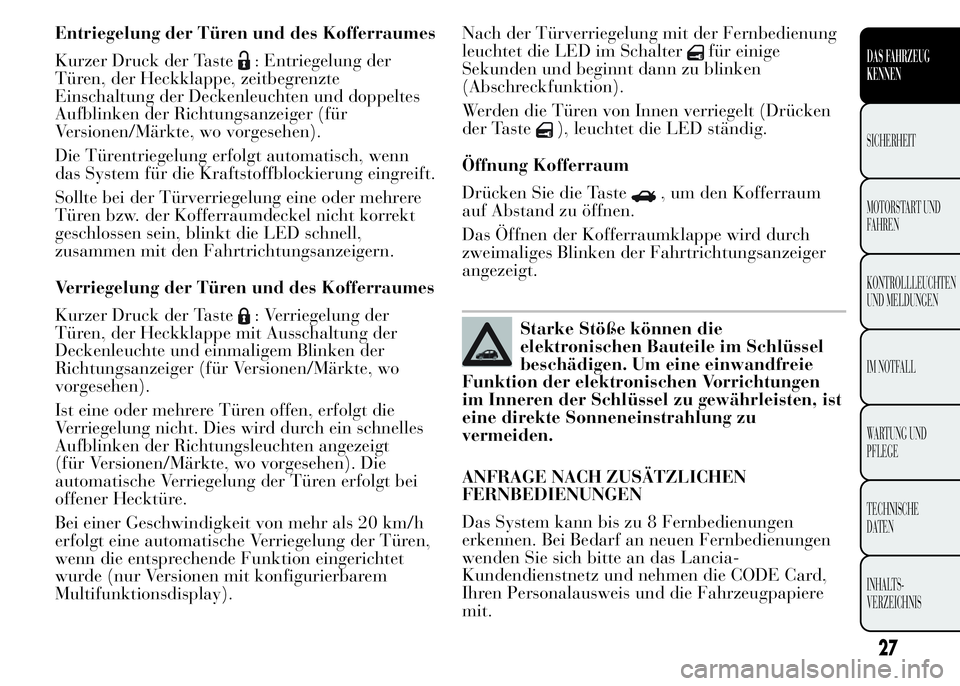

Entriegelung der Türen und des Kofferraumes
Kurzer Druck der Taste
: Entriegelung der
Türen, der Heckklappe, zeitbegrenzte
Einschaltung der Deckenleuchten und doppeltes
Aufblinken der Richtungsanzeiger (für
Versionen/Märkte, wo vorgesehen).
Die Türentriegelung erfolgt automatisch, wenn
das System für die Kraftstoffblockierung eingreift.
Sollte bei der Türverriegelung eine oder mehrere
Türen bzw. der Kofferraumdeckel nicht korrekt
geschlossen sein, blinkt die LED schnell,
zusammen mit den Fahrtrichtungsanzeigern.
Verriegelung der Türen und des Kofferraumes
Kurzer Druck der Taste
: Verriegelung der
Türen, der Heckklappe mit Ausschaltung der
Deckenleuchte und einmaligem Blinken der
Richtungsanzeiger (für Versionen/Märkte, wo
vorgesehen).
Ist eine oder mehrere Türen offen, erfolgt die
Verriegelung nicht. Dies wird durch ein schnelles
Aufblinken der Richtungsleuchten angezeigt
(für Versionen/Märkte, wo vorgesehen). Die
automatische Verriegelung der Türen erfolgt bei
offener Hecktüre.
Bei einer Geschwindigkeit von mehr als 20 km/h
erfolgt eine automatische Verriegelung der Türen,
wenn die entsprechende Funktion eingerichtet
wurde (nur Versionen mit konfigurierbarem
Multifunktionsdisplay).Nach der Türverriegelung mit der Fernbedienung
leuchtet die LED im Schalter
für einige
Sekunden und beginnt dann zu blinken
(Abschreckfunktion).
Werden die Türen von Innen verriegelt (Drücken
der Taste
), leuchtet die LED ständig.
Öffnung Kofferraum
Drücken Sie die Taste
, um den Kofferraum
auf Abstand zu öffnen.
Das Öffnen der Kofferraumklappe wird durch
zweimaliges Blinken der Fahrtrichtungsanzeiger
angezeigt.
Starke Stöße können die
elektronischen Bauteile im Schlüssel
beschädigen. Um eine einwandfreie
Funktion der elektronischen Vorrichtungen
im Inneren der Schlüssel zu gewährleisten, ist
eine direkte Sonneneinstrahlung zu
vermeiden.
ANFRAGE NACH ZUSÄTZLICHEN
FERNBEDIENUNGEN
Das System kann bis zu 8 Fernbedienungen
erkennen. Bei Bedarf an neuen Fernbedienungen
wenden Sie sich bitte an das Lancia-
Kundendienstnetz und nehmen die CODE Card,
Ihren Personalausweis und die Fahrzeugpapiere
mit.
27
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

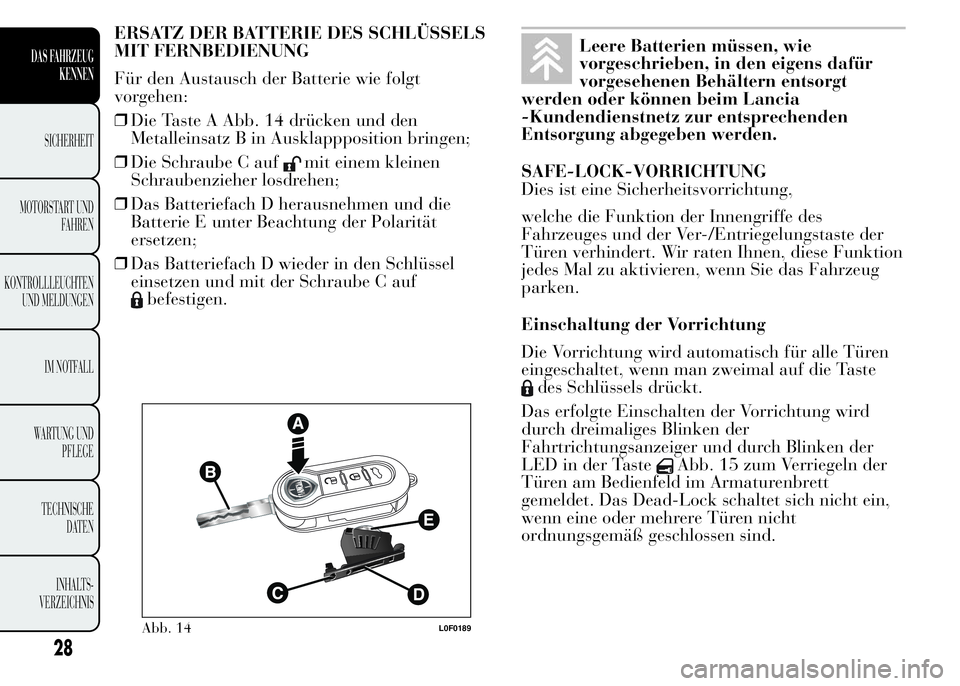

ERSATZ DER BATTERIE DES SCHLÜSSELS
MIT FERNBEDIENUNG
Für den Austausch der Batterie wie folgt
vorgehen:
❒Die Taste A Abb. 14 drücken und den
Metalleinsatz B in Ausklappposition bringen;
❒Die Schraube C auf
mit einem kleinen
Schraubenzieher losdrehen;
❒Das Batteriefach D herausnehmen und die
Batterie E unter Beachtung der Polarität
ersetzen;
❒Das Batteriefach D wieder in den Schlüssel
einsetzen und mit der Schraube C auf
befestigen.
Leere Batterien müssen, wie
vorgeschrieben, in den eigens dafür
vorgesehenen Behältern entsorgt
werden oder können beim Lancia
-Kundendienstnetz zur entsprechenden
Entsorgung abgegeben werden.
SAFE-LOCK-VORRICHTUNG
Dies ist eine Sicherheitsvorrichtung,
welche die Funktion der Innengriffe des
Fahrzeuges und der Ver-/Entriegelungstaste der
Türen verhindert. Wir raten Ihnen, diese Funktion
jedes Mal zu aktivieren, wenn Sie das Fahrzeug
parken.
Einschaltung der Vorrichtung
Die Vorrichtung wird automatisch für alle Türen
eingeschaltet, wenn man zweimal auf die Taste
des Schlüssels drückt.
Das erfolgte Einschalten der Vorrichtung wird
durch dreimaliges Blinken der
Fahrtrichtungsanzeiger und durch Blinken der
LED in der Taste
Abb. 15 zum Verriegeln der
Türen am Bedienfeld im Armaturenbrett
gemeldet. Das Dead-Lock schaltet sich nicht ein,
wenn eine oder mehrere Türen nicht
ordnungsgemäß geschlossen sind.
Abb. 14L0F0189
28
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

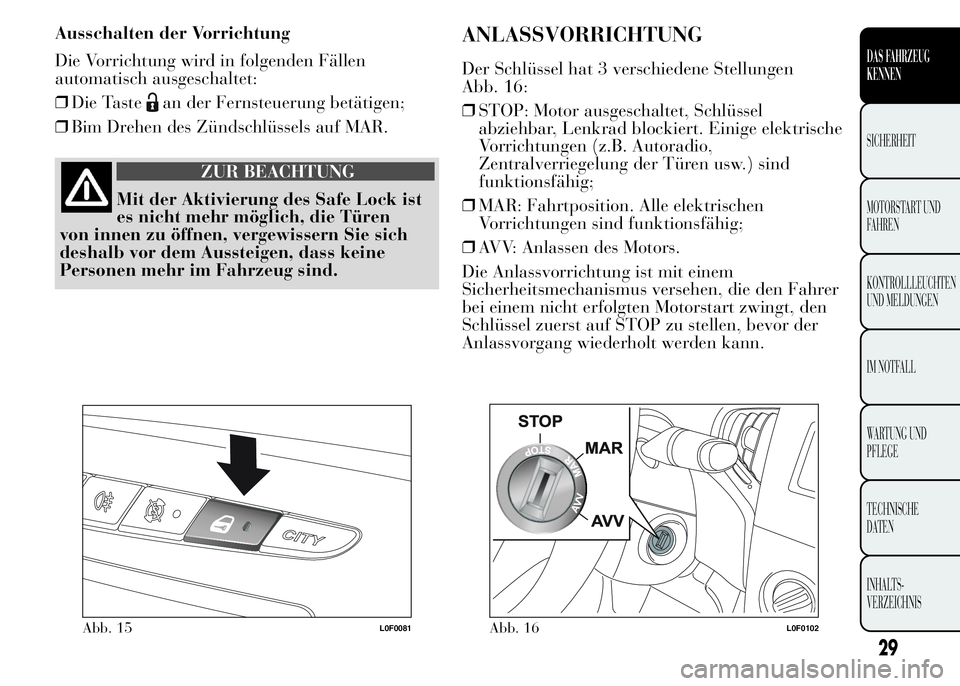

Ausschalten der Vorrichtung
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒Die Taste
an der Fernsteuerung betätigen;
❒Bim Drehen des Zündschlüssels auf MAR.
ZUR BEACHTUNG
Mit der Aktivierung des Safe Lock ist
es nicht mehr möglich, die Türen
von innen zu öffnen, vergewissern Sie sich
deshalb vor dem Aussteigen, dass keine
Personen mehr im Fahrzeug sind.
ANLASSVORRICHTUNG
Der Schlüssel hat 3 verschiedene Stellungen
Abb. 16:
❒STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen usw.) sind
funktionsfähig;
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, die den Fahrer
bei einem nicht erfolgten Motorstart zwingt, den
Schlüssel zuerst auf STOP zu stellen, bevor der
Anlassvorgang wiederholt werden kann.
Abb. 15L0F0081Abb. 16L0F0102
29
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

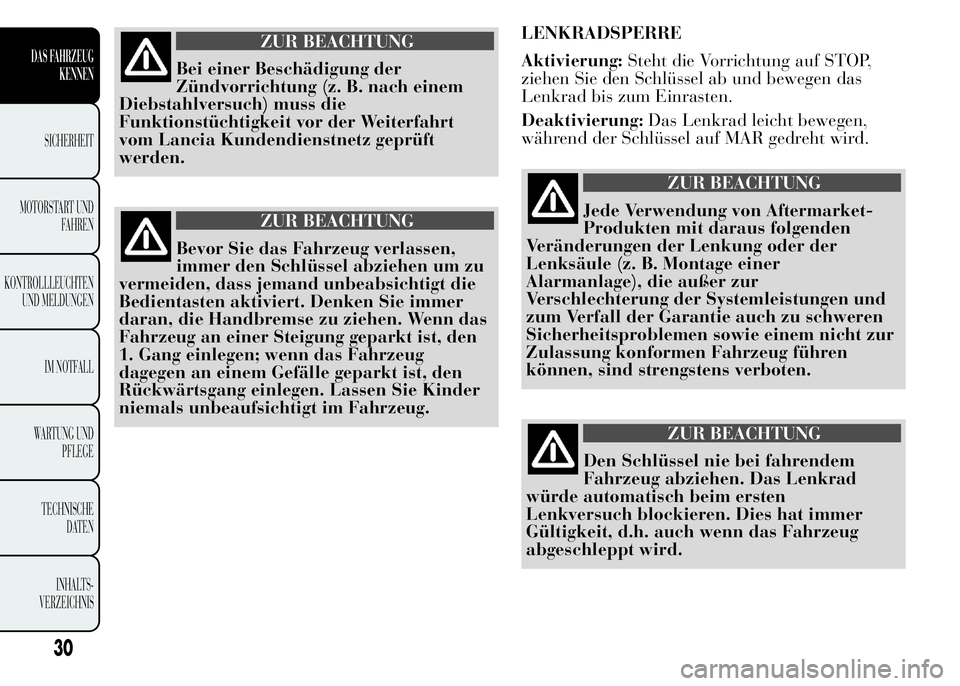

ZUR BEACHTUNG
Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Lancia Kundendienstnetz geprüft
werden.
ZUR BEACHTUNG
Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um zu
vermeiden, dass jemand unbeabsichtigt die
Bedientasten aktiviert. Denken Sie immer
daran, die Handbremse zu ziehen. Wenn das
Fahrzeug an einer Steigung geparkt ist, den
1. Gang einlegen; wenn das Fahrzeug
dagegen an einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie Kinder
niemals unbeaufsichtigt im Fahrzeug.LENKRADSPERRE
Aktivierung:Steht die Vorrichtung auf STOP,
ziehen Sie den Schlüssel ab und bewegen das
Lenkrad bis zum Einrasten.
Deaktivierung:Das Lenkrad leicht bewegen,
während der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen und
zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG
Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies hat immer
Gültigkeit, d.h. auch wenn das Fahrzeug
abgeschleppt wird.
30
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

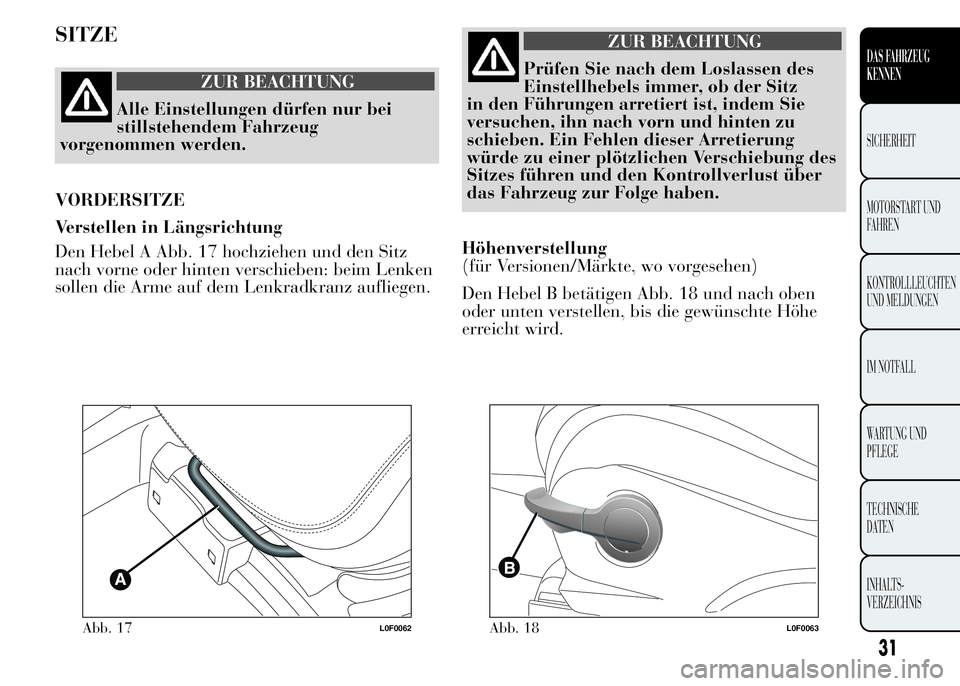

SITZE
ZUR BEACHTUNG
Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug
vorgenommen werden.
VORDERSITZE
Verstellen in Längsrichtung
Den Hebel A Abb. 17 hochziehen und den Sitz
nach vorne oder hinten verschieben: beim Lenken
sollen die Arme auf dem Lenkradkranz aufliegen.
ZUR BEACHTUNG
Prüfen Sie nach dem Loslassen des
Einstellhebels immer, ob der Sitz
in den Führungen arretiert ist, indem Sie
versuchen, ihn nach vorn und hinten zu
schieben. Ein Fehlen dieser Arretierung
würde zu einer plötzlichen Verschiebung des
Sitzes führen und den Kontrollverlust über
das Fahrzeug zur Folge haben.
Höhenverstellung
(für Versionen/Märkte, wo vorgesehen)
Den Hebel B betätigen Abb. 18 und nach oben
oder unten verstellen, bis die gewünschte Höhe
erreicht wird.
Abb. 17L0F0062Abb. 18L0F0063
31
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

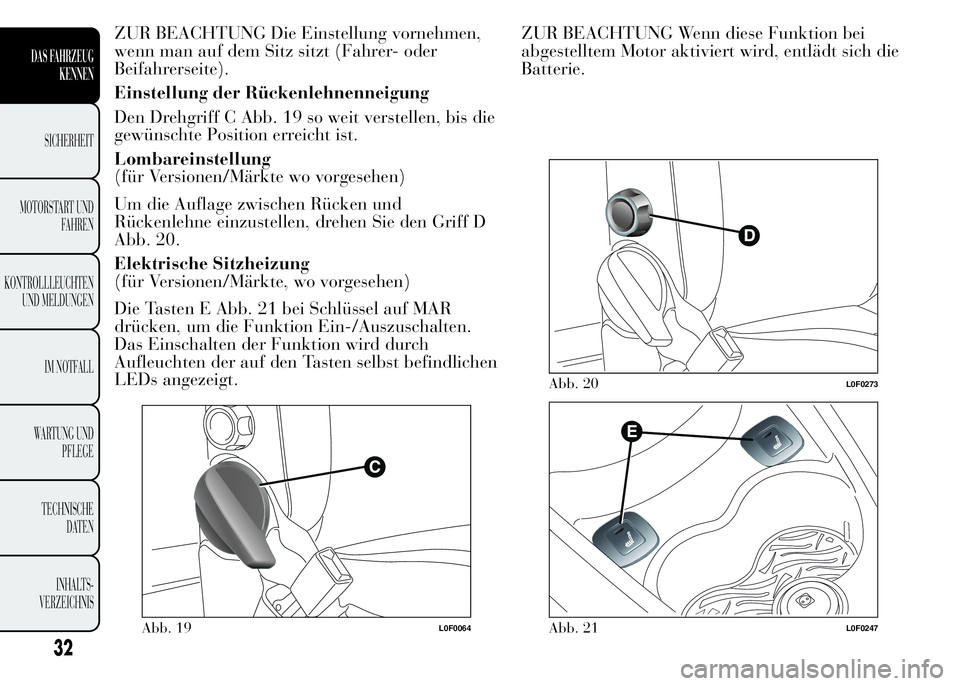

ZUR BEACHTUNG Die Einstellung vornehmen,
wenn man auf dem Sitz sitzt (Fahrer- oder
Beifahrerseite).
Einstellung der Rückenlehnenneigung
Den Drehgriff C Abb. 19 so weit verstellen, bis die
gewünschte Position erreicht ist.
Lombareinstellung
(für Versionen/Märkte wo vorgesehen)
Um die Auflage zwischen Rücken und
Rückenlehne einzustellen, drehen Sie den Griff D
Abb. 20.
Elektrische Sitzheizung
(für Versionen/Märkte, wo vorgesehen)
Die Tasten E Abb. 21 bei Schlüssel auf MAR
drücken, um die Funktion Ein-/Auszuschalten.
Das Einschalten der Funktion wird durch
Aufleuchten der auf den Tasten selbst befindlichen
LEDs angezeigt.ZUR BEACHTUNG Wenn diese Funktion bei
abgestelltem Motor aktiviert wird, entlädt sich die
Batterie.
Abb. 19L0F0064
Abb. 20L0F0273
Abb. 21L0F0247
32
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

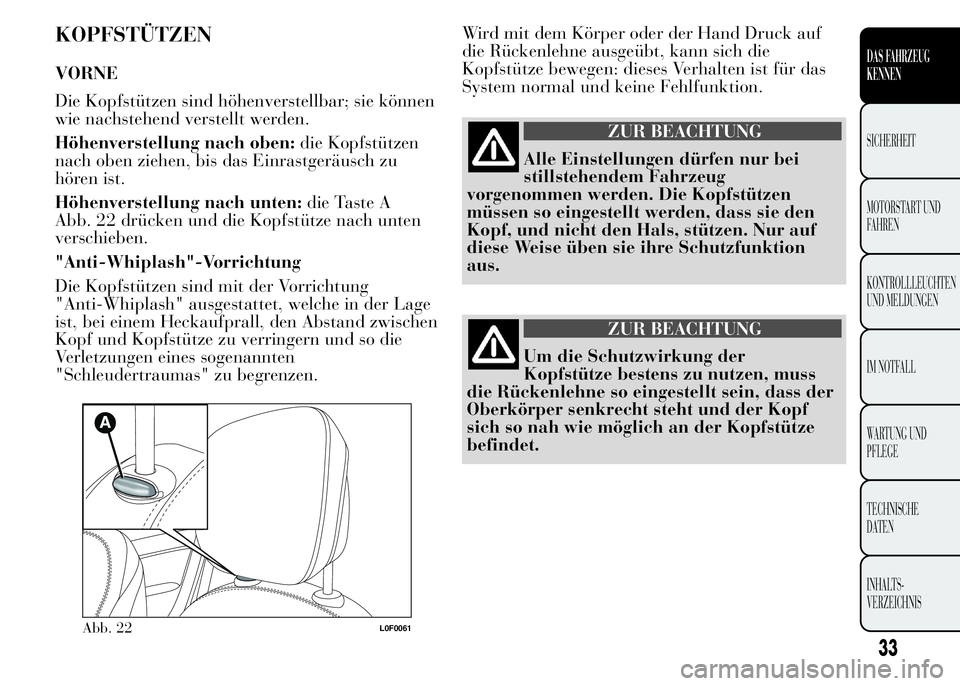

KOPFSTÜTZEN
VORNE
Die Kopfstützen sind höhenverstellbar; sie können
wie nachstehend verstellt werden.
Höhenverstellung nach oben:die Kopfstützen
nach oben ziehen, bis das Einrastgeräusch zu
hören ist.
Höhenverstellung nach unten:die Taste A
Abb. 22 drücken und die Kopfstütze nach unten
verschieben.
"Anti-Whiplash"-Vorrichtung
Die Kopfstützen sind mit der Vorrichtung
"Anti-Whiplash" ausgestattet, welche in der Lage
ist, bei einem Heckaufprall, den Abstand zwischen
Kopf und Kopfstütze zu verringern und so die
Verletzungen eines sogenannten
"Schleudertraumas" zu begrenzen.Wird mit dem Körper oder der Hand Druck auf
die Rückenlehne ausgeübt, kann sich die
Kopfstütze bewegen: dieses Verhalten ist für das
System normal und keine Fehlfunktion.
ZUR BEACHTUNG
Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug
vorgenommen werden. Die Kopfstützen
müssen so eingestellt werden, dass sie den
Kopf, und nicht den Hals, stützen. Nur auf
diese Weise üben sie ihre Schutzfunktion
aus.
ZUR BEACHTUNG
Um die Schutzwirkung der
Kopfstütze bestens zu nutzen, muss
die Rückenlehne so eingestellt sein, dass der
Oberkörper senkrecht steht und der Kopf
sich so nah wie möglich an der Kopfstütze
befindet.
Abb. 22L0F0061
33
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

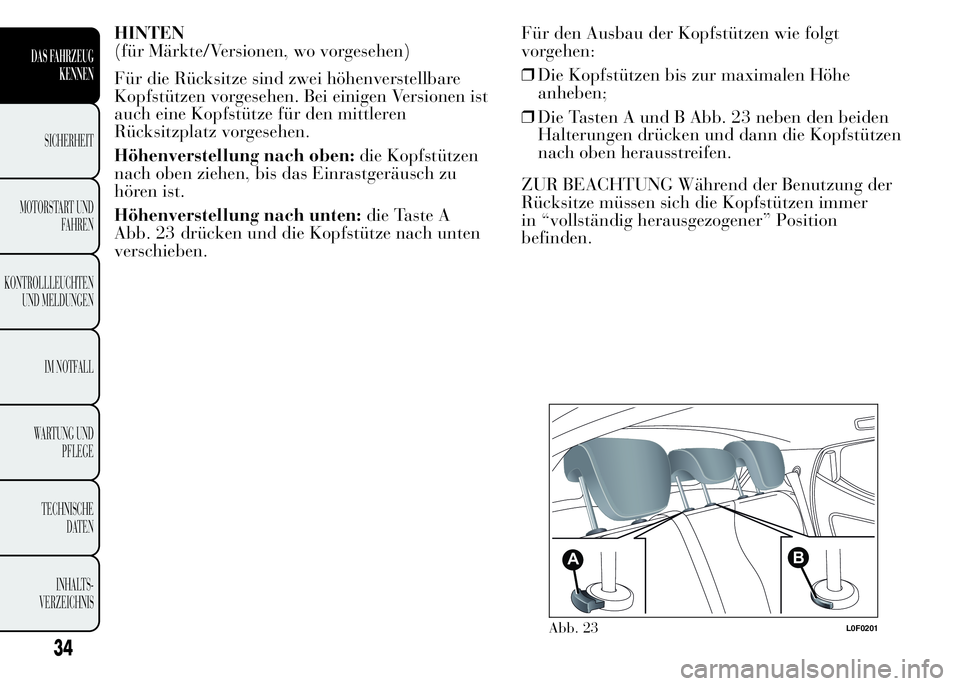

HINTEN
(für Märkte/Versionen, wo vorgesehen)
Für die Rücksitze sind zwei höhenverstellbare
Kopfstützen vorgesehen. Bei einigen Versionen ist
auch eine Kopfstütze für den mittleren
Rücksitzplatz vorgesehen.
Höhenverstellung nach oben:die Kopfstützen
nach oben ziehen, bis das Einrastgeräusch zu
hören ist.
Höhenverstellung nach unten:die Taste A
Abb. 23 drücken und die Kopfstütze nach unten
verschieben.Für den Ausbau der Kopfstützen wie folgt
vorgehen:
❒Die Kopfstützen bis zur maximalen Höhe
anheben;
❒Die Tasten A und B Abb. 23 neben den beiden
Halterungen drücken und dann die Kopfstützen
nach oben herausstreifen.
ZUR BEACHTUNG Während der Benutzung der
Rücksitze müssen sich die Kopfstützen immer
in “vollständig herausgezogener” Position
befinden.
AB
Abb. 23L0F0201
34
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

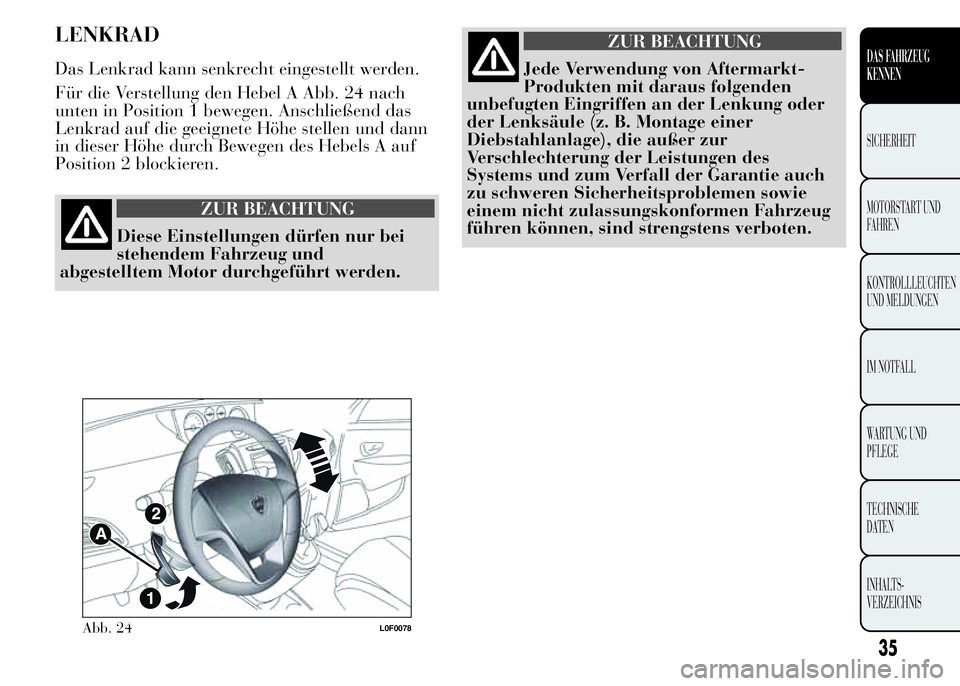

LENKRAD
Das Lenkrad kann senkrecht eingestellt werden.
Für die Verstellung den Hebel A Abb. 24 nach
unten in Position 1 bewegen. Anschließend das
Lenkrad auf die geeignete Höhe stellen und dann
in dieser Höhe durch Bewegen des Hebels A auf
Position 2 blockieren.
ZUR BEACHTUNG
Diese Einstellungen dürfen nur bei
stehendem Fahrzeug und
abgestelltem Motor durchgeführt werden.
ZUR BEACHTUNG
Jede Verwendung von Aftermarkt-
Produkten mit daraus folgenden
unbefugten Eingriffen an der Lenkung oder
der Lenksäule (z. B. Montage einer
Diebstahlanlage), die außer zur
Verschlechterung der Leistungen des
Systems und zum Verfall der Garantie auch
zu schweren Sicherheitsproblemen sowie
einem nicht zulassungskonformen Fahrzeug
führen können, sind strengstens verboten.
Abb. 24L0F0078
35
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

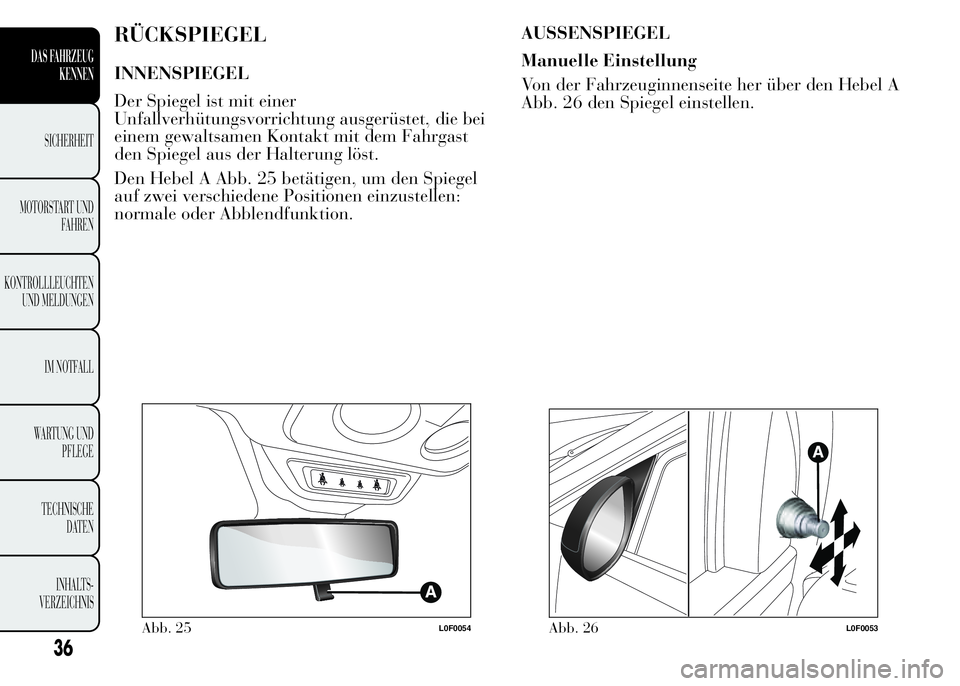

RÜCKSPIEGEL
INNENSPIEGEL
Der Spiegel ist mit einer
Unfallverhütungsvorrichtung ausgerüstet, die bei
einem gewaltsamen Kontakt mit dem Fahrgast
den Spiegel aus der Halterung löst.
Den Hebel A Abb. 25 betätigen, um den Spiegel
auf zwei verschiedene Positionen einzustellen:
normale oder Abblendfunktion.AUSSENSPIEGEL
Manuelle Einstellung
Von der Fahrzeuginnenseite her über den Hebel A
Abb. 26 den Spiegel einstellen.
Abb. 25L0F0054Abb. 26L0F0053
36
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
