DISPLAY
Das Fahrzeug kann mit einem
Multifunktionsdisplay / konfigurierbaren
Multifunktionsdisplay ausgestattet sein, das dem
Benutzer, je nach der vorhergehenden
Einstellungen, nützliche Informationen bei der
Fahrt bieten kann.
Wird bei abgezogenem Schlüssel eine der Türen
geöffnet/geschlossen, wird das Display aktiviert
und es erscheinen für einige Sekunden die Uhrzeit
und die Gesamtkilometerzahl (oder Meilen).
ANMERKUNG Bei sehr niedrigen
Außentemperaturen (unter 0°C) könnte die
Anzeige der Informationen auf dem Display sich
etwas verzögern.
"STANDARD"-SEITE DES
MULTIFUNKTIONSDISPLAYS
Auf dem Display Abb. 5 erscheinen folgende
Anzeigen:
ADatum
BGear Shift Indicator (Anzeige Gangwechsel) (für
Versionen/Märkte, wo vorgesehen).
CAnzeige der Funktion Start&Stop (für
Versionen/Märkte wo vorgesehen).
DUhrzeit (wird immer angezeigt, auch bei
abgezogenem Schlüssel und geschlossenen
Türen).
EKilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)
FAußentemperatur (für Versionen/Märkte, wo
vorgesehen)
GPosition der Leuchtweitenregelung (nur bei
eingeschaltetem Abblendlicht)
HEventuelle Einschaltung der elektrischen
Servolenkung Dualdrive (Anzeige CITY) oder
Einschaltung des Fahrbetriebs ECO (Anzeige
ECO)
Abb. 5L0F1008
7
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

"STANDARD"-SEITE DES
KONFIGURIERBAREN
MULTIFUNKTIONSDISPLAYS
Auf dem Display Abb. 6 erscheinen folgende
Anzeigen:
AUhrzeit
BDatum oder Anzeige der zurückgelegten
Kilometer oder Meilen
CGear Shift Indicator (Anzeige Gangwechsel) (für
Versionen/Märkte, wo vorgesehen).
DAnzeige der Funktion Start&Stop (für
Versionen/Märkte wo vorgesehen).
EKilometerzähler (Anzeige der zurückgelegten
Kilometer/Meilen)
FPosition der Leuchtweitenregelung (nur bei
eingeschaltetem Abblendlicht)
GAußentemperatur (für Versionen/Märkte, wo
vorgesehen)
HMeldung des Fahrzeugzustands (z.B. Türen
offen, oder Vorhandensein von Eis auf der
Strasse usw. ...)
Bei einigen Versionen wird auf dem Display der
Turbinendruck angezeigt.
GANGWECHSELANZEIGE (GEAR SHIFT
INDICATOR)
Das “GSI”-System (Gear Shift Indicator)
empfiehlt dem Fahrer den richtigen Zeitpunkt für
einen Fahrgangwechsel über eine entsprechende
Meldung auf der Instrumententafel Abb. 7.
Über GSI wird der Fahrer darauf hingewiesen,
dass das Schalten in einen anderen Fahrgang zu
diesem Zeitpunkt eine Kraftstoff einsparen würde.
Abb. 6L0F1007Abb. 7L0F1010
8
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

DAS LANCIA CODE-SYSTEM
Zur Erhöhung des Diebstahlschutzes ist das
Fahrzeug mit einer elektronischen Wegfahrsperre
ausgestattet, die beim Abziehen des
Zündschlüssels automatisch aktiviert wird. Das
System wird automatisch durch Abziehen des
Schlüssels aus der Anlassvorrichtung aktiviert.
In jedem Schlüssel ist eine elektronische
Vorrichtung vorhanden, die die Aufgabe hat, das
beim Anlassen von einer in der Zündvorrichtung
vorhandenen Antenne abgegebene Signal zu
modulieren. Das Signal stellt das sich bei jedem
Anlassen ändernde "Kennwort" dar, mit der
das Steuergerät den Schlüssel erkennt und das
Anlassen zulässt.
FUNKTIONSWEISE
Bei jedem Anlassvorgang, wenn der Zündschlüssel
auf MAR gedreht wird, sendet das LANCIA
CODE-System einen Erkennungscode an die
Motorsteuerung, um die Funktionssperre
aufzuheben. Die Übermittlung des
Erkennungscodes erfolgt nur, wenn das Lancia
CODE-System den ihm vom Zündschlüssel
gesandten Code erkannte.Bei Drehung des Zündschlüssels auf STOP
deaktiviert das Lancia CODE-System die
Funktionen der Motorsteuerelektronik. Wenn beim
Anlassvorgang der Code nicht einwandfrei
erkannt wurde, leuchtet auf der Instrumententafel
die Kontrollleuchte
. In diesem Fall die
Zündung aus- und wieder einschalten
(Zündschlüssel auf STOP und dann wieder auf
MAR). Ist die Wegfahrsperre weiterhin aktiv,
andere mitgelieferte Schlüssel ausprobieren. Wenn
es noch immer nicht gelingt, den Motor zu starten,
wenden Sie sich bitte an das Lancia-
Kundendienst.
Aufleuchten der Kontrollleuchte
während
der Fahrt
Leuchtet die Kontrollleuchte
bedeutet dies,
dass das System eine Eigendiagnose ausführt (z.
B. auf Grund eines Spannungsabfalls). Wenden
Sie sich bei Fortbestehen der Störung an das
Lancia-Kundendienstnetz.
25
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

Ausschalten der Vorrichtung
Die Vorrichtung wird in folgenden Fällen
automatisch ausgeschaltet:
❒Die Taste
an der Fernsteuerung betätigen;
❒Bim Drehen des Zündschlüssels auf MAR.
ZUR BEACHTUNG
Mit der Aktivierung des Safe Lock ist
es nicht mehr möglich, die Türen
von innen zu öffnen, vergewissern Sie sich
deshalb vor dem Aussteigen, dass keine
Personen mehr im Fahrzeug sind.
ANLASSVORRICHTUNG
Der Schlüssel hat 3 verschiedene Stellungen
Abb. 16:
❒STOP: Motor ausgeschaltet, Schlüssel
abziehbar, Lenkrad blockiert. Einige elektrische
Vorrichtungen (z.B. Autoradio,
Zentralverriegelung der Türen usw.) sind
funktionsfähig;
❒MAR: Fahrtposition. Alle elektrischen
Vorrichtungen sind funktionsfähig;
❒AVV: Anlassen des Motors.
Die Anlassvorrichtung ist mit einem
Sicherheitsmechanismus versehen, die den Fahrer
bei einem nicht erfolgten Motorstart zwingt, den
Schlüssel zuerst auf STOP zu stellen, bevor der
Anlassvorgang wiederholt werden kann.
Abb. 15L0F0081Abb. 16L0F0102
29
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

ZUR BEACHTUNG
Bei einer Beschädigung der
Zündvorrichtung (z. B. nach einem
Diebstahlversuch) muss die
Funktionstüchtigkeit vor der Weiterfahrt
vom Lancia Kundendienstnetz geprüft
werden.
ZUR BEACHTUNG
Bevor Sie das Fahrzeug verlassen,
immer den Schlüssel abziehen um zu
vermeiden, dass jemand unbeabsichtigt die
Bedientasten aktiviert. Denken Sie immer
daran, die Handbremse zu ziehen. Wenn das
Fahrzeug an einer Steigung geparkt ist, den
1. Gang einlegen; wenn das Fahrzeug
dagegen an einem Gefälle geparkt ist, den
Rückwärtsgang einlegen. Lassen Sie Kinder
niemals unbeaufsichtigt im Fahrzeug.LENKRADSPERRE
Aktivierung:Steht die Vorrichtung auf STOP,
ziehen Sie den Schlüssel ab und bewegen das
Lenkrad bis zum Einrasten.
Deaktivierung:Das Lenkrad leicht bewegen,
während der Schlüssel auf MAR gedreht wird.
ZUR BEACHTUNG
Jede Verwendung von Aftermarket-
Produkten mit daraus folgenden
Veränderungen der Lenkung oder der
Lenksäule (z. B. Montage einer
Alarmanlage), die außer zur
Verschlechterung der Systemleistungen und
zum Verfall der Garantie auch zu schweren
Sicherheitsproblemen sowie einem nicht zur
Zulassung konformen Fahrzeug führen
können, sind strengstens verboten.
ZUR BEACHTUNG
Den Schlüssel nie bei fahrendem
Fahrzeug abziehen. Das Lenkrad
würde automatisch beim ersten
Lenkversuch blockieren. Dies hat immer
Gültigkeit, d.h. auch wenn das Fahrzeug
abgeschleppt wird.
30
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

C Drehgriff Luftverteilung
auf den Körper und die Seitenfenster gerichtet
auf den Körper, die Seitenfenster und die
Füße gerichtet
nur auf die Füße gerichtet
auf die Füße und auf die Windschutzscheibe
gerichtet
nur auf die Windschutzscheibe gerichtet.
D Schalter ON/OFF Heckscheibenheizung.Das Aktivieren der Funktion wird durch das
Aufleuchten der LED auf der Taste angezeigt.
Um die Funktionstüchtigkeit der Batterie zu
erhalten, besitzt die Funktion eine Zeitschaltung
und wird automatisch nach etwa 20 min
ausgeschaltet.
E Drehgriff Lüfterdrehzahlregelung.
HinweisUm den Luftaustritt aus den Luftdüsen
zu stoppen, drehen Sie den Drehgriff auf 0.
F Taste Klimakompressor EIN/AUS . Durch
Drücken des Drehgriffs wird die Klimaanlage
eingeschaltet. Gleichzeitig leuchtet die LED auf
dem Drehgriff auf (dieser Vorgang ermöglicht
eine schnellere Kühlleistung im Fahrgastraum).
41
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

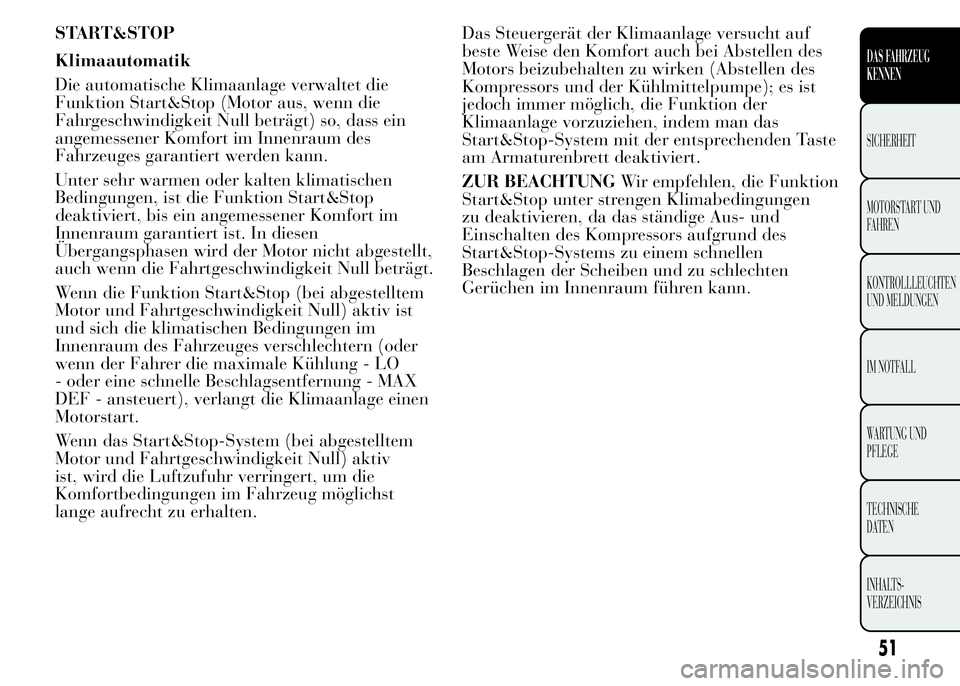

START&STOP
Klimaautomatik
Die automatische Klimaanlage verwaltet die
Funktion Start&Stop (Motor aus, wenn die
Fahrgeschwindigkeit Null beträgt) so, dass ein
angemessener Komfort im Innenraum des
Fahrzeuges garantiert werden kann.
Unter sehr warmen oder kalten klimatischen
Bedingungen, ist die Funktion Start&Stop
deaktiviert, bis ein angemessener Komfort im
Innenraum garantiert ist. In diesen
Übergangsphasen wird der Motor nicht abgestellt,
auch wenn die Fahrtgeschwindigkeit Null beträgt.
Wenn die Funktion Start&Stop (bei abgestelltem
Motor und Fahrtgeschwindigkeit Null) aktiv ist
und sich die klimatischen Bedingungen im
Innenraum des Fahrzeuges verschlechtern (oder
wenn der Fahrer die maximale Kühlung - LO
- oder eine schnelle Beschlagsentfernung - MAX
DEF - ansteuert), verlangt die Klimaanlage einen
Motorstart.
Wenn das Start&Stop-System (bei abgestelltem
Motor und Fahrtgeschwindigkeit Null) aktiv
ist, wird die Luftzufuhr verringert, um die
Komfortbedingungen im Fahrzeug möglichst
lange aufrecht zu erhalten.Das Steuergerät der Klimaanlage versucht auf
beste Weise den Komfort auch bei Abstellen des
Motors beizubehalten zu wirken (Abstellen des
Kompressors und der Kühlmittelpumpe); es ist
jedoch immer möglich, die Funktion der
Klimaanlage vorzuziehen, indem man das
Start&Stop-System mit der entsprechenden Taste
am Armaturenbrett deaktiviert.
ZUR BEACHTUNGWir empfehlen, die Funktion
Start&Stop unter strengen Klimabedingungen
zu deaktivieren, da das ständige Aus- und
Einschalten des Kompressors aufgrund des
Start&Stop-Systems zu einem schnellen
Beschlagen der Scheiben und zu schlechten
Gerüchen im Innenraum führen kann.
51
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

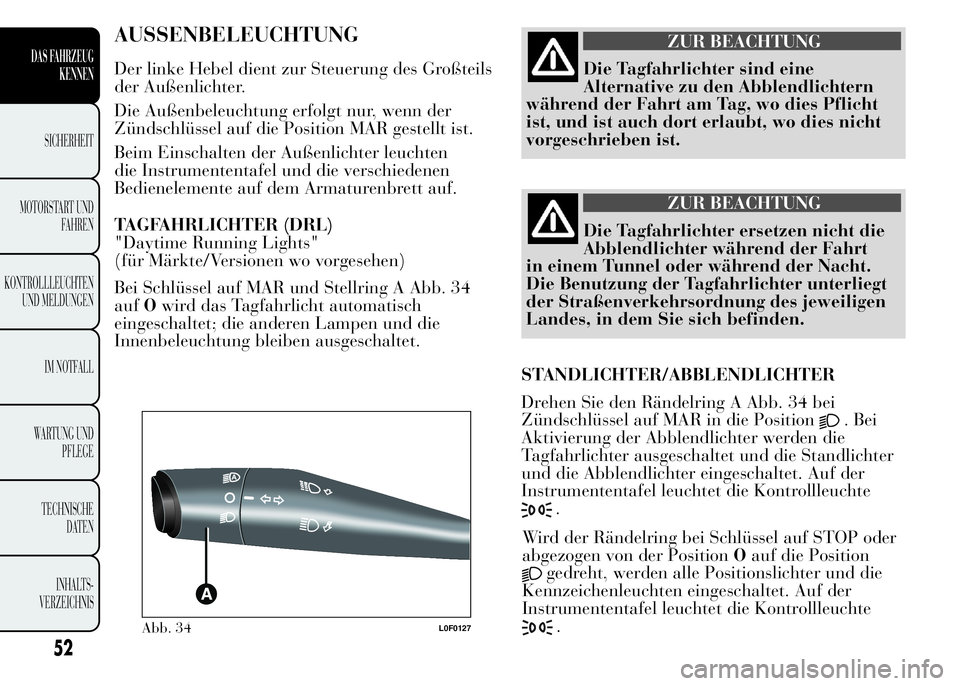

AUSSENBELEUCHTUNG
Der linke Hebel dient zur Steuerung des Großteils
der Außenlichter.
Die Außenbeleuchtung erfolgt nur, wenn der
Zündschlüssel auf die Position MAR gestellt ist.
Beim Einschalten der Außenlichter leuchten
die Instrumententafel und die verschiedenen
Bedienelemente auf dem Armaturenbrett auf.
TAGFAHRLICHTER (DRL)
"Daytime Running Lights"
(für Märkte/Versionen wo vorgesehen)
Bei Schlüssel auf MAR und Stellring A Abb. 34
aufOwird das Tagfahrlicht automatisch
eingeschaltet; die anderen Lampen und die
Innenbeleuchtung bleiben ausgeschaltet.
ZUR BEACHTUNG
Die Tagfahrlichter sind eine
Alternative zu den Abblendlichtern
während der Fahrt am Tag, wo dies Pflicht
ist, und ist auch dort erlaubt, wo dies nicht
vorgeschrieben ist.
ZUR BEACHTUNG
Die Tagfahrlichter ersetzen nicht die
Abblendlichter während der Fahrt
in einem Tunnel oder während der Nacht.
Die Benutzung der Tagfahrlichter unterliegt
der Straßenverkehrsordnung des jeweiligen
Landes, in dem Sie sich befinden.
STANDLICHTER/ABBLENDLICHTER
Drehen Sie den Rändelring A Abb. 34 bei
Zündschlüssel auf MAR in die Position
. Bei
Aktivierung der Abblendlichter werden die
Tagfahrlichter ausgeschaltet und die Standlichter
und die Abblendlichter eingeschaltet. Auf der
Instrumententafel leuchtet die Kontrollleuchte
.
Abb. 34L0F0127
52
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Wird der Rändelring bei Schlüssel auf STOP oder
abgezogen von der PositionOauf die Position
gedreht, werden alle Positionslichter und die
Kennzeichenleuchten eingeschaltet. Auf der
Instrumententafel leuchtet die Kontrollleuchte
.

PARKLICHT
Das Parklicht kann nur bei Zündschlüssel auf
STOP oder bei abgezogenem Schlüssel durch
Drehen des Rändelrings A zuerst auf StellungO
und anschließend auf die Stellung
eingeschaltet werden.
Auf dem Instrumentenfeld leuchtet die
Kontrollleuchte
auf. Durch Betätigen des
Blinkerhebels kann das Einschalten der Leuchten
auf einer Seite (rechts oder links) gewählt werden.
AUTOMATISCHE KONTROLLE DER
LICHTER (AUTOLIGHT) (Dämmerungssensor)
(für Versionen/Märkte, wo vorgesehen)
Dies ist ein Sensor mit Infrarot-LEDs, der mit
einem Regensensor kombiniert und an der
Windschutzscheibe installiert ist; dieser Sensor ist
in der Lage, die Helligkeitsveränderungen der
Umgebung je nach eingestellter Lichtsensibilität
im Setup-Menü zu ermitteln; je höher die
Sensibilität eingestellt ist, desto niedriger liegt die
notwendige Helligkeit für das Einschalten der
Außenlichter.Aktivierung
Der Dämmerungssensor wird durch Drehen des
Rändelringes A Abb. 34 in die Position
aktiviert. Auf diese Weise bewirkt man das
automatische und gleichzeitige Einschalten des
Stand- und des Abblendlichts abhängig von der
Außenhelligkeit.
Während des Einschaltens der Lichter von Seiten
des Sensors können Sie die Nebelscheinwerfer
(für Versionen/Märkte, wo vorgesehen) und die
Nebelschlussleuchten einschalten. Beim
automatischen Ausschalten der Lichter werden
auch die Nebelscheinwerfer und
Nebelschlussleuchten (wenn aktiviert)
ausgeschaltet. Beim nächsten automatischen
Einschalten müssen Sie ggf. diese Lichter wieder
aktivieren.
Bei aktivem Sensor kann man nur die Lichthupe
betätigen und es ist nicht möglich, die Fernlichter
einzuschalten. Um diese Lichter einzuschalten,
muss der Rändelring A in die Position
gedreht
werden. Die Abblendlichter einschalten.
53
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS

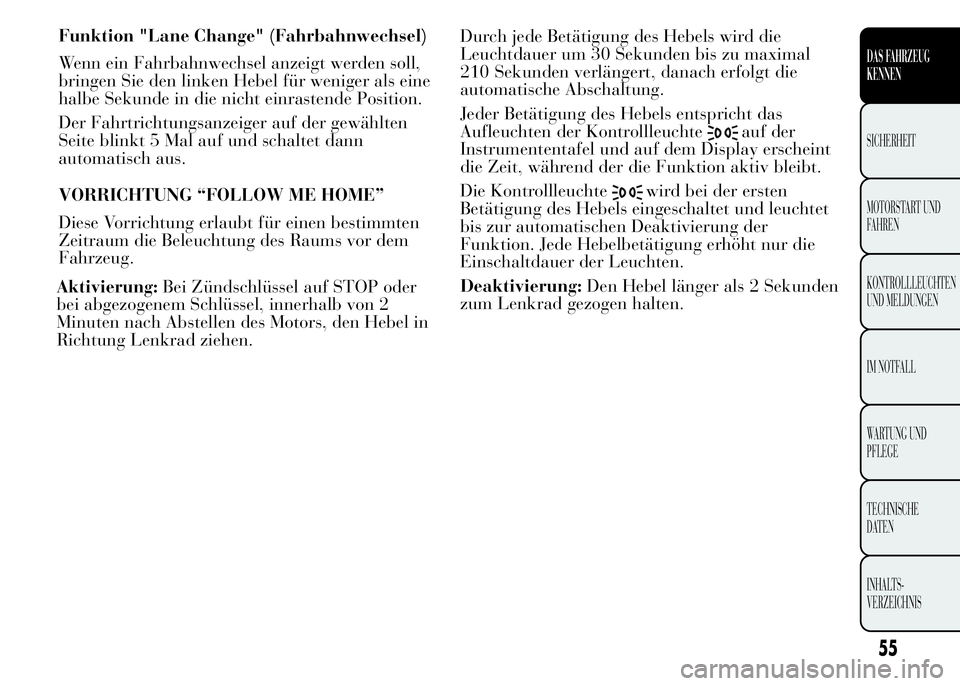

Aktivierung:Bei Zündschlüssel auf STOP oder
bei abgezogenem Schlüssel, innerhalb von 2
Minuten nach Abstellen des Motors, den Hebel in
Richtung Lenkrad ziehen.Durch jede Betätigung des Hebels wird die
Leuchtdauer um 30 Sekunden bis zu maximal
210 Sekunden verlängert, danach erfolgt die
automatische Abschaltung.
Jeder Betätigung des Hebels entspricht das
Aufleuchten der Kontrollleuchte
auf der
Instrumententafel und auf dem Display erscheint
die Zeit, während der die Funktion aktiv bleibt.
Die Kontrollleuchte
wird bei der ersten
Betätigung des Hebels eingeschaltet und leuchtet
bis zur automatischen Deaktivierung der
Funktion. Jede Hebelbetätigung erhöht nur die
Einschaltdauer der Leuchten.
Deaktivierung:Den Hebel länger als 2 Sekunden
zum Lenkrad gezogen halten.
55
DAS FAHRZEUG
KENNEN
SICHERHEIT
MOTORSTART UND
FAHREN
KONTROLLLEUCHTEN
UND MELDUNGEN
IM NOTFALL
WARTUNG UND
PFLEGE
TECHNISCHE
DATEN
INHALTS-
VERZEICHNIS
Funktion "Lane Change" (Fahrbahnwechsel)
Wenn ein Fahrbahnwechsel anzeigt werden soll,
bringen Sie den linken Hebel für weniger als eine
halbe Sekunde in die nicht einrastende Position.
Der Fahrtrichtungsanzeiger auf der gewählten
Seite blinkt 5 Mal auf und schaltet dann
automatisch aus.
VORRICHTUNG “FOLLOW ME HOME”
Diese Vorrichtung erlaubt für einen bestimmten
Zeitraum die Beleuchtung des Raums vor dem
Fahrzeug.
