Lancia Ypsilon 2015 Instructieboek (in Dutch)

TECHNISCHE GEGEVENS
IDENTIFICATIEGEGEVENS
Wij adviseren om nota te nemen van de
identificatiecodes. De volgende identificatiecodes
zijn op de plaatjes ingeslagen en vermeld:
❒Typeplaatje met identificatiegegevens.
❒Chassisnummer.
❒Identificatieplaatje carrosserielak.
❒Motorcode.TYPEPLAATJE MET
IDENTIFICATIEGEGEVENS
Het typeplaatje is aangebracht aan de linkerkant
van de bagageruimte fig. 170 (til de mat op voor
toegang) en vermeldt de volgende gegevens:
BNummer typegoedkeuring.
CIdentificatiecode autotype.
DChassisnummer.
EMax. toelaatbaar gewicht van volgeladen auto.
FMax. toelaatbaar gewicht van volgeladen auto
met aanhangwagen.
GMax. toelaatbaar gewicht op vooras.
HMax. toelaatbaar gewicht op achteras.
IMotortype.
fig. 170L0F0029
247
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

LCode van carrosserieversie.
MNummer voor onderdelen.
NCorrecte waarde van de absorptiecoëfficiënt van
de rookgassen (voor dieselmotoren).
IDENTIFICATIEPLAATJE CARROSSERIELAK
Dit plaatje is aangebracht op de buitenste stijl
(linkerzijde) van de bagageruimte en bevat de
volgende gegevensfig. 171:
ALakfabrikant.
BKleurnaam.
CLancia kleurcode.
DKleurcode voor overspuiten en bijwerken.CHASSISNUMMER
Dit is geprint op de dwarsbalk onder de stoel aan
passagierszijde en bevat de volgende gegevens:
❒type auto
❒chassisnummer.
MOTORCODE
Deze is op het cilinderblok ingeslagen en vermeldt
het model en het chassisnummer.
fig. 171L0F0030
248
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MOTORCODE - CARROSSERIEVERSIES
Versies Motorcode Carrosserieversies
0.9 TwinAir 85 pk312A2000312YXG1A Y1 (4 zitplaatsen)
312YXG1A Y1B (5 zitplaatsen)
1.2 8V 69 pk
(*)169A4000312YXA1A Y0 (4 zitplaatsen)
312YXA1A Y0B (5 zitplaatsen)
1.2 8V 69 pk
(**)169A4000312YXA1A Y0D (4 zitplaatsen)
312YXA1A Y0E (5 zitplaatsen)
1.2 8V 69 pk
(***)169A4000312YXA1A Y0F (4 zitplaatsen)
312YXA1A Y0G (5 zitplaatsen)
1.3 16v MultiJet199B1000312YXE1A Y2 (4 zitplaatsen)
312YXE1A Y2B (5 zitplaatsen)
(*) Versies met lange overbrengingsverhoudingen
(**) Versies met korte overbrengingsverhoudingen en Start&Stop
(***) Versies met korte overbrengingsverhoudingen zonder Start&Stop
249
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

MOTOR
Versies 0.9 TwinAir 85 pk 1.2 8V 69 pk 1.3 16v MultiJet
Motorcode 312A2000 169A4000 199B1000
Cyclus Otto Otto Diesel
Aantal en opstelling cilinders 2 in lijn 4 in lijn 4 in lijn
Boring en slag van zuigers (mm) 80,5 x 86,0 70,8 x 78,86 69,6 x 82
Cilinderinhoud (cm³) 875 1242 1248
Compressieverhouding 10 11,1 16,8
Maximum vermogen (EEG) (kW)
62,5/57
(*)51 70
Maximum vermogen (EEG) (pk)
85/77,5
(*)69 95
bijbehorend motortoerental (tpm) 5500 5500 4000
Max. koppel (EEG) (Nm)
145/100
(*)102 200
Maximum koppel (EEG) (kgm)
14,8/10,2
(*)10,4 20,4
bijbehorend motortoerental (tpm)
1900/2000
(*)3000 1500
Bougies NGK PLKR9C8NGK ZKR7A-10 of
CHAMPION
RA8MCX4-
BrandstofLoodvrije benzine 95
RON (Specificatie
EN228)Loodvrije benzine 95
RON (Specificatie
EN228)Dieselolie voor
motorvoertuigen
(Specificatie EN590)
(*)Met bediende ECO-toets
(*)Met bediende ECO-toets
250
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

BRANDSTOFTOEVOER
Versies Brandstoftoevoer
0.9 TwinAir 85 pkGefaseerde sequentiële elektronische Multipoint inspuiting, met pingelcontrole en
variabele bediening van de inlaatkleppen
1.2 8V 69 pkGefaseerde sequentiële elektronische Multipoint inspuiting, returnless-systeem
1.3 16V MultiJetElektronisch geregelde Common Rail Multijet directe inspuiting met turbo en
intercooler
BELANGRIJK
Wijzigingen of reparaties aan het brandstoftoevoersysteem die niet correct zijn
uitgevoerd en waarbij geen rekening wordt gehouden met de technische
systeemgegevens, kunnen storingen in de werking en zelfs brand tot gevolg hebben.
251
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

TRANSMISSIE
Versies Versnellingsbak Koppeling Aandrijving
0.9 TwinAir 85 pk
Vijf gesynchroniseerde
versnellingen vooruit en een
versnelling achteruit.Zelfinstellend met pedaal
zonder vrije slagVoor 1.2 8V 69 pk
1.3 16v MultiJet
REMMEN
VersiesVoorste
bedrijfsremmenAchterste
bedrijfsremmenParkeerrem
0.9 TwinAir 85 pkGeventileerde
schijfremmenTrommelremmen met
zelfcentrerende
remschoenen en een
wielremcilinder per wiel
Bediend met
handremhefboom die op
de achterremmen inwerkt 1.2 8V 69 pkSchijfremmenTrommelremmen met
zelfcentrerende
remschoenen en een
wielremcilinder per wiel
1.3 16V MultiJetGeventileerde
schijfremmenTrommelremmen met
zelfcentrerende
remschoenen en een
wielremcilinder per wiel
BELANGRIJK Water, ijs en strooizout op de wegen kunnen zich afzetten op de remschijven waardoor de
gewenste remwerking iets later wordt bereikt.
252
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

WIELOPHANGING
Versies Voor Achter
0.9 TwinAir 85 pk
Onafhankelijke wielophanging type
McPherson, met stabilisatorstangSemi-onafhankelijke wielen gekoppeld
met een torsietraverse 1.2 8V 69 pk
1.3 16V MultiJet
STUURINRICHTING
Versies Draaicirkel (m) Type
0.9 TwinAir 85 pk9.4
Tandheugelstuurinrichting met
elektrische stuurbekrachtiging 1.2 8V 69 pk9.4
1.3 16V MultiJet9.4
253
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

WIELEN
VELGEN EN BANDEN
Geperst stalen of lichtmetalen velgen. Tubeless
radiaalbanden. Op het kentekenbewijs zijn tevens
alle goedgekeurde banden aangegeven.
BELANGRIJK Als de gegevens in de
instructieboek afwijken van die van het
kentekenbewijs, dient men zich altijd aan de
gegevens van het kentekenbewijs te houden. Voor
de rijveiligheid moeten alle wielen zijn voorzien
van banden van hetzelfde merk en type.
BELANGRIJK Monteer geen binnenbanden in
tubeless banden.
RUIMTEBESPAREND RESERVEWIEL
Geperst stalen velg. Tubeless band.
WIELUITLIJNING
Toespoor van de voorwielen gemeten op de
velgranden:0±1mm
Waarden van toepassing voor rijklare auto.DE BANDENMAAT LEZEN
Voorbeeld fig. 172: 185/55 R 15 82T
185Nominale bandbreedte (S, afstand in mm
tussen de flanken)
55Verhouding van de bandhoogte/bandbreedte
(H/S) in %
RRadiaalband
15Doorsnee van de velg in inches (Ø)
82Belastingsindex (laadvermogen)
TSnelheidscategorie
fig. 172L0F0019
254
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

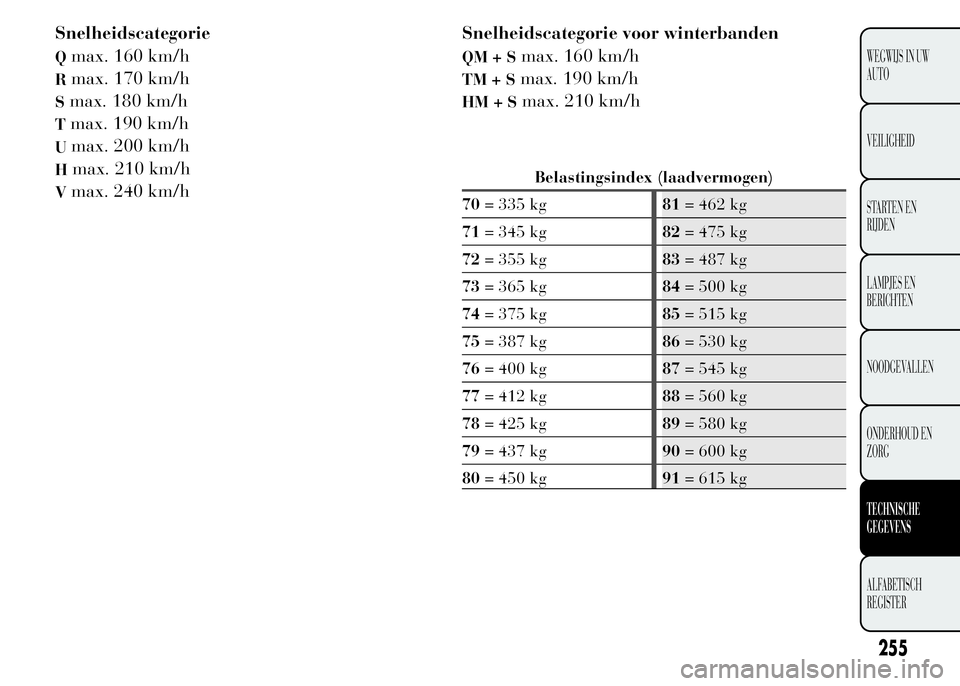

Snelheidscategorie
Qmax. 160 km/h
Rmax. 170 km/h
Smax. 180 km/h
Tmax. 190 km/h
Umax. 200 km/h
Hmax. 210 km/h
Vmax. 240 km/hSnelheidscategorie voor winterbanden
QM+Smax. 160 km/h
TM+Smax. 190 km/h
HM+Smax. 210 km/h
Belastingsindex (laadvermogen)
70= 335 kg81= 462 kg
71= 345 kg82= 475 kg
72= 355 kg83= 487 kg
73= 365 kg84= 500 kg
74= 375 kg85= 515 kg
75= 387 kg86= 530 kg
76= 400 kg87= 545 kg
77= 412 kg88= 560 kg
78= 425 kg89= 580 kg
79= 437 kg90= 600 kg
80= 450 kg91= 615 kg
255
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

DE VELGMAAT LEZEN
Voorbeeld fig. 172:6Jx15H2
6velgdoorsnee in inches (1).
Jvelgschouder (deel aan de zijkanten waarop de
bandhiel rust) (2).
15nominale velgdiameter in inch (komt overeen
met de diameter van de te monteren band)
Ø).
H2vorm en aantal "humps" (vorm van de
velgrand die de hiel van de tubeless band op
zijn plaats houdt).
256
WEGWIJS IN UW
AUTO
VEILIGHEID
STARTEN EN
RIJDEN
LAMPJES EN
BERICHTEN
NOODGEVALLEN
ONDERHOUD EN
ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
(3 =
