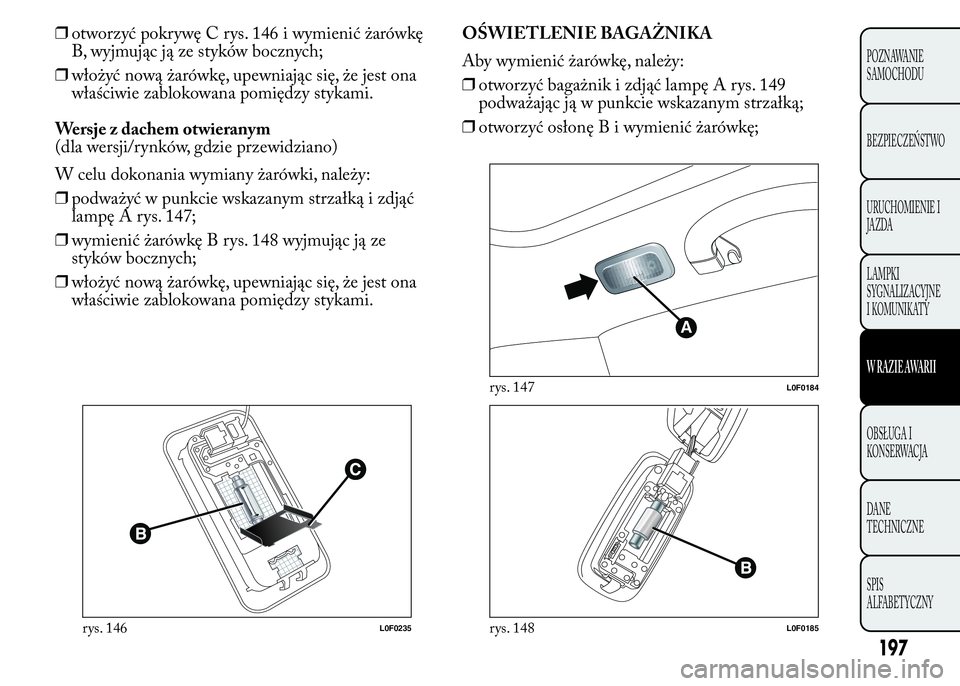

❒otworzyć pokrywę C rys. 146 i wymienić żarówkę
B, wyjmując ją ze styków bocznych;
❒włożyć nową żarówkę, upewniając się, że jest ona
właściwie zablokowana pomiędzy stykami.
Wersje z dachem otwieranym
(dla wersji/rynków, gdzie przewidziano)
W celu dokonania wymiany żarówki, należy:
❒podważyć w punkcie wskazanym strzałką i zdjąć
lampę A rys. 147;
❒wymienić żarówkę B rys. 148 wyjmując ją ze
styków bocznych;
❒włożyć nową żarówkę, upewniając się, że jest ona
właściwie zablokowana pomiędzy stykami.OŚWIETLENIE BAGAŻNIKA
Aby wymienić żarówkę, należy:
❒otworzyć bagażnik i zdjąć lampę A rys. 149
podważając ją w punkcie wskazanym strzałką;
❒otworzyć osłonęBiwymienić żarówkę;
rys. 146L0F0235
A
rys. 147L0F0184
rys. 148L0F0185
197
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

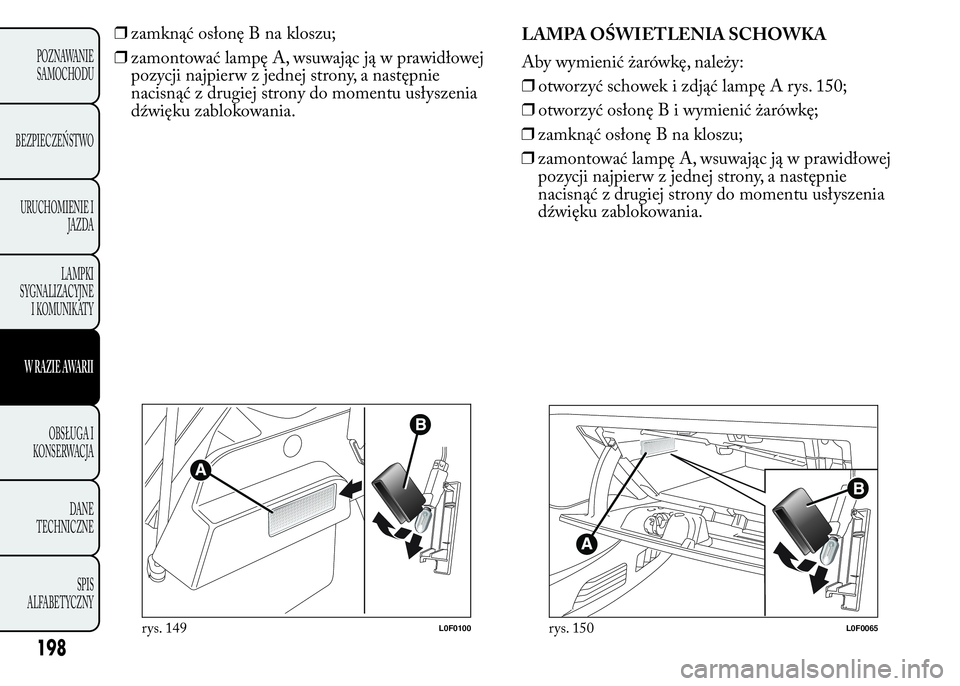

❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do momentu usłyszenia
dźwięku zablokowania.LAMPA OŚWIETLENIA SCHOWKA
Aby wymienić żarówkę, należy:
❒otworzyć schowek i zdjąć lampę A rys. 150;
❒otworzyć osłonęBiwymienić żarówkę;
❒zamknąć osłonę B na kloszu;
❒zamontować lampę A, wsuwając ją w prawidłowej
pozycji najpierw z jednej strony, a następnie
nacisnąć z drugiej strony do momentu usłyszenia
dźwięku zablokowania.
rys. 149L0F0100rys. 150L0F0065
198
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

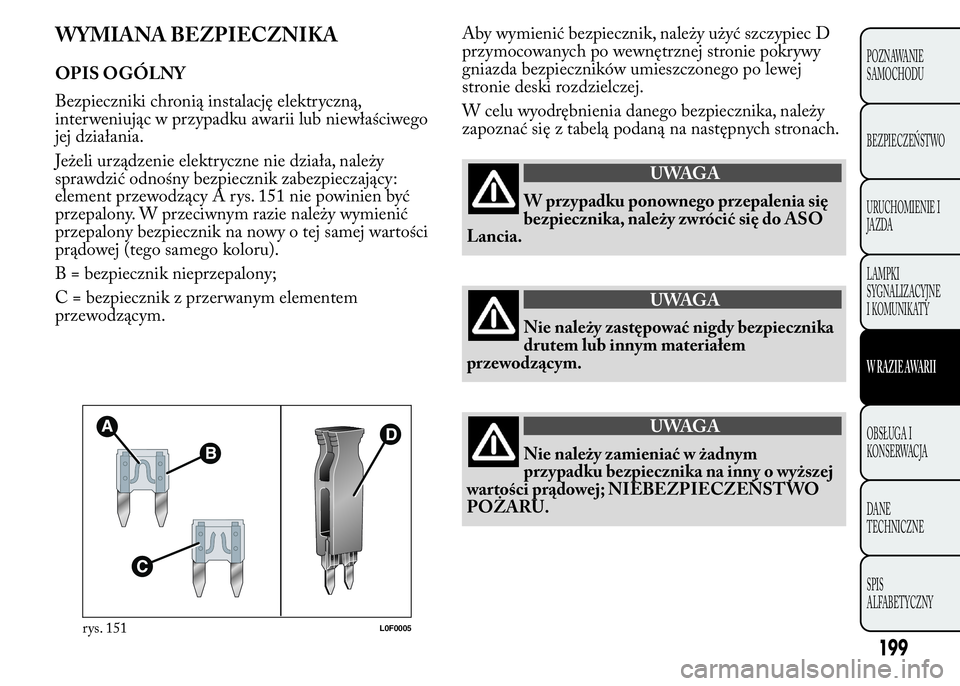

WYMIANA BEZPIECZNIKA
OPIS OGÓLNY
Bezpieczniki chronią instalację elektryczną,
interweniując w przypadku awarii lub niewłaściwego
jej działania.
Jeżeli urządzenie elektryczne nie działa, należy
sprawdzić odnośny bezpiecznik zabezpieczający:
element przewodzący A rys. 151 nie powinien być
przepalony. W przeciwnym razie należy wymienić
przepalony bezpiecznik na nowy o tej samej wartości
prądowej (tego samego koloru).
B = bezpiecznik nieprzepalony;
C = bezpiecznik z przerwanym elementem
przewodzącym.Aby wymienić bezpiecznik, należy użyć szczypiec D
przymocowanych po wewnętrznej stronie pokrywy
gniazda bezpieczników umieszczonego po lewej
stronie deski rozdzielczej.
W celu wyodrębnienia danego bezpiecznika, należy
zapoznać się z tabelą podaną na następnych stronach.
UWAGA
W przypadku ponownego przepalenia się
bezpiecznika, należy zwrócić się do ASO
Lancia.
UWAGA
Nie należy zastępować nigdy bezpiecznika
drutem lub innym materiałem
przewodzącym.
UWAGA
Nie należy zamieniać w żadnym
przypadku bezpiecznika na inny o wyższej
wartości prądowej; NIEBEZPIECZEŃSTWO
POŻARU.
rys. 151L0F0005
199
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
W razie przepalenia się bezpiecznika
głównego (MEGA-FUSE, MIDI-FUSE,
MAXI-FUSE), należy zwrócić się do ASO
Lancia.
UWAGA
Przed wymianą bezpiecznika należy
upewnić się, czy kluczyk wyjęty jest z
wyłącznika zapłonu i czy zgaszone są i/lub
wyłączone wszystkie odbiorniki elektryczne.
UWAGA
Jeżeli inter weniuje bezpiecznik główny
zabezpieczający systemy bezpieczeństwa
(system poduszek powietrznych, system
hamulcowy), systemy zespołu napędowego
(system silnika, system skrzyni biegów) lub system
układu kierowniczego, należy zwrócić się do
ASO Lancia.
200
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

❒przesunąć pokrywę A rys. 152;
❒odkręcić śrubę A rys. 153, odłączyć zaczepy B i
wyjąć do góry pokrywę C.
Numery określające element elektryczny
odpowiadający każdemu bezpiecznikowi widoczne są
z tyłu pokrywy. Po wymianie bezpiecznika należy
upewnić się o prawidłowym zamknięciu pokrywy C
skrzynki bezpieczników.
W razie potrzeby umycia komory silnika
należy zwracać uwagę, aby nie kierować
bezpośrednio dyszy rozpylającej wodę na
skrzynkę bezpieczników w komorze silnika i w
pobliże silniczków spryskiwaczy szyby przedniej.
rys. 152L0F0170
rys. 153L0F0094
201
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

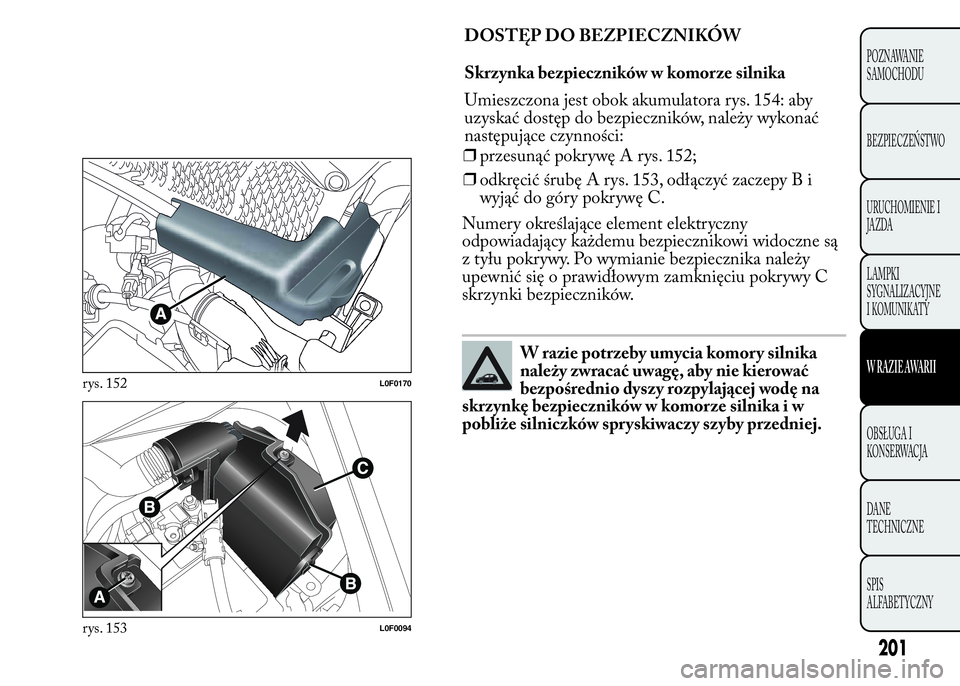

DOSTĘP DO BEZPIECZNIKÓW
Skrzynka bezpieczników w komorze silnika
Umieszczona jest obok akumulatora rys. 154: aby
uzyskać dostęp do bezpieczników, należy wykonać
następujące czynności:

rys. 154L0F0249
202
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

rys. 155L0F0248
203
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

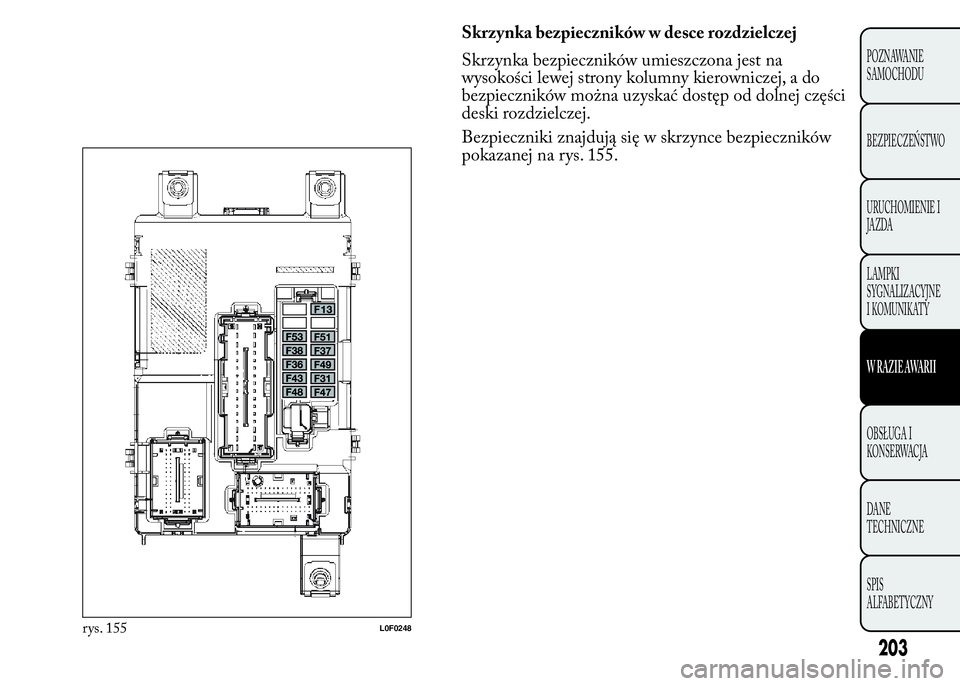

Skrzynka bezpieczników w desce rozdzielczej
Skrzynka bezpieczników umieszczona jest na
wysokości lewej strony kolumny kierowniczej, a do
bezpieczników można uzyskać dostęp od dolnej części
deski rozdzielczej.
Bezpieczniki znajdują się w skrzynce bezpieczników
pokazanej na rys. 155.

rys. 157L0F0212
204
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
Skrzynka bezpieczników w komorze bagażnika
Skrzynka ta umieszczona jest po lewej stronie
bagażnika pod wykładziną boczną A rys. 156.
Bezpieczniki znajdują się w skrzynce bezpieczników
pokazanej na rys. 157.
rys. 156L0F0128

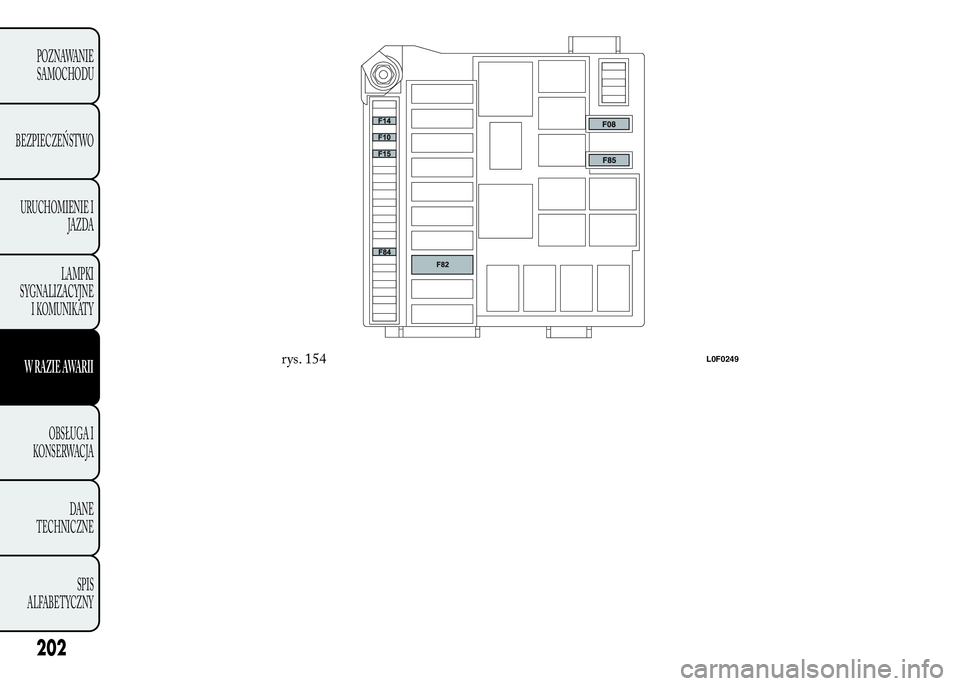

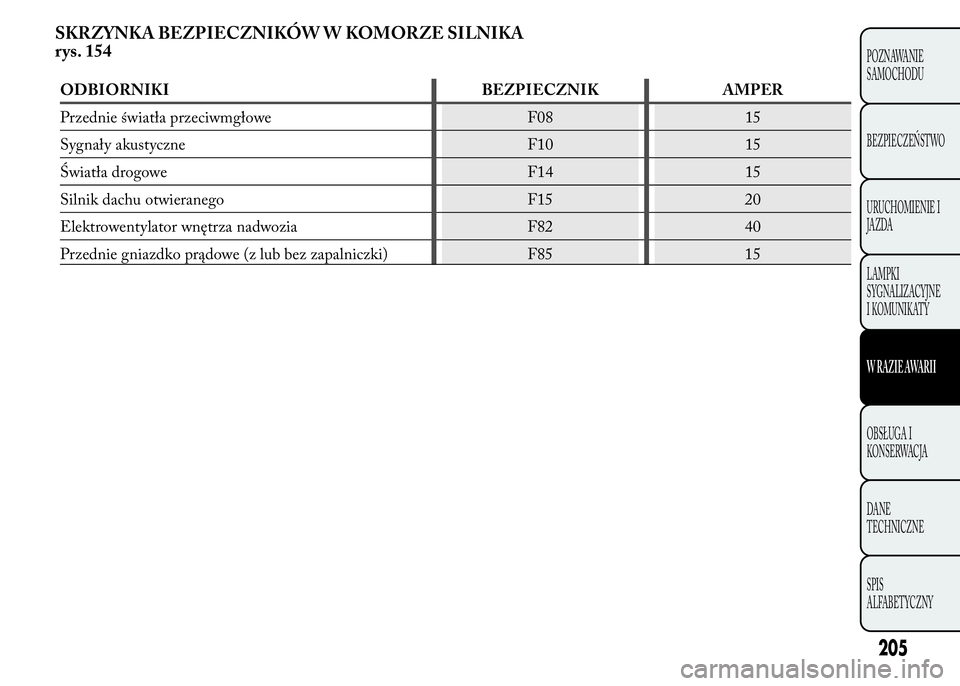

SKRZYNKA BEZPIECZNIKÓW W KOMORZE SILNIKA
rys. 154
ODBIORNIKI BEZPIECZNIK AMPER
Przednie światła przeciwmgłowe F08 15
Sygnały akustyczne F10 15
Światła drogowe F14 15
Silnik dachu otwieranego F15 20
Elektrowentylator wnętrza nadwozia F82 40
Przednie gniazdko prądowe (z lub bez zapalniczki) F85 15
205
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

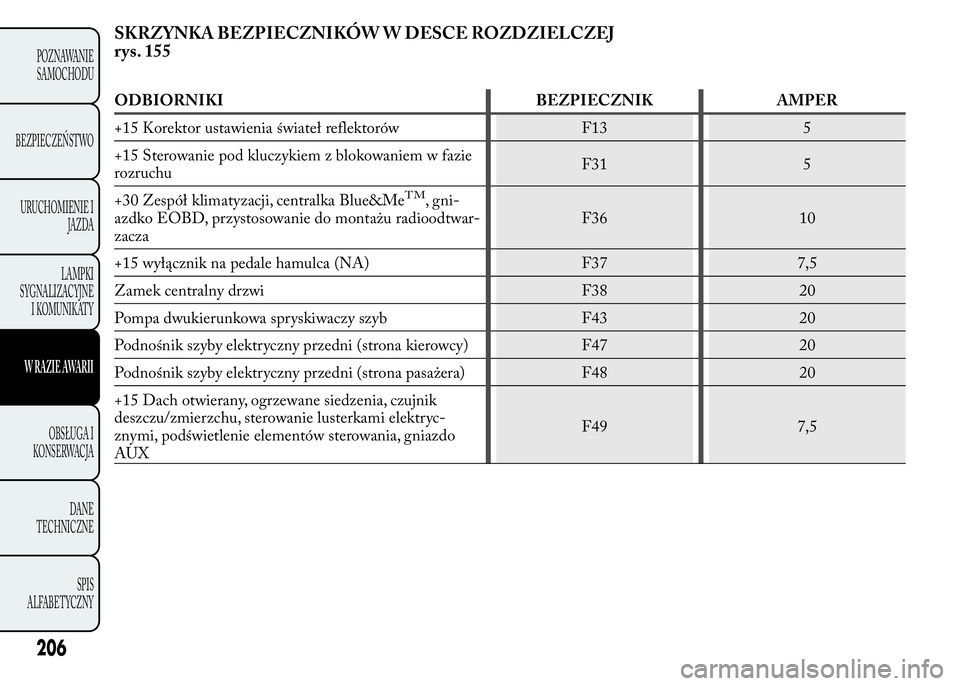

SKRZYNKA BEZPIECZNIKÓW W DESCE ROZDZIELCZEJ
