Lancia Ypsilon 2015 Instrukcja obsługi (in Polish)

Awaria systemu Start&Stop
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się (jednocześnie na
wyświetlaczu pojawia się odpowiedni komunikat),
w momencie rozpoznania awarii systemu Start&Stop.
Awaria czujnika deszczu
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się (jednocześnie na
wyświetlaczu pojawia się odpowiedni komunikat),
w momencie rozpoznania awarii czujnika deszczu.
Awaria czujników parkowania
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się (jednocześnie na
wyświetlaczu pojawia się odpowiedni komunikat),
w momencie rozpoznania awarii czujników
parkowania.
Awaria czujnika zmierzchu
(dla wersji/rynków, gdzie przewidziano)
Lampka sygnalizacyjna zaświeca się (jednocześnie na
wyświetlaczu pojawia się odpowiedni komunikat),
w momencie rozpoznania awarii czujnika zmierzchu.
Awaria czujnika ciśnienia oleju silnikowego
Wersje z wyświetlaczem wielofunkcyjnym:awaria
czujnika ciśnienia oleju silnikowego sygnalizowana
jest przez zaświecenie się lampki sygnalizacyjnej
w zestawie wskaźników.Wersje z wyświetlaczem wielofunkcyjnym
rekonf igurowalnym:awaria czujnika ciśnienia oleju
silnikowego sygnalizowana jest przez zaświecenie się
ikony na wyświetlaczu.
AWARIA ŚWIATEŁ
ZEWNĘTRZNYCH
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeca się (w niektórych
wersjach wyświetlany jest komunikat + symbol na
wyświetlaczu), w momencie rozpoznania awarii
następujących świateł:
❒światła do jazdy dziennej (DRL) (dla wersji/
rynków, gdzie przewidziano);
❒światła pozycyjne;
❒kierunkowskazy;
❒tylne światła przeciwmgłowe;
❒podświetlenie tablicy rejestracyjnej;
❒światła stop (tylko w przypadku wersji z
wyświetlaczem wielofunkcyjnym).
W przypadku świateł tych anomalię mogą stanowić:
przepalenie się jednej lub więcej żarówek, przepalenie
się odnośnego bezpiecznika lub przerwanie
połączenia elektrycznego.
167
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

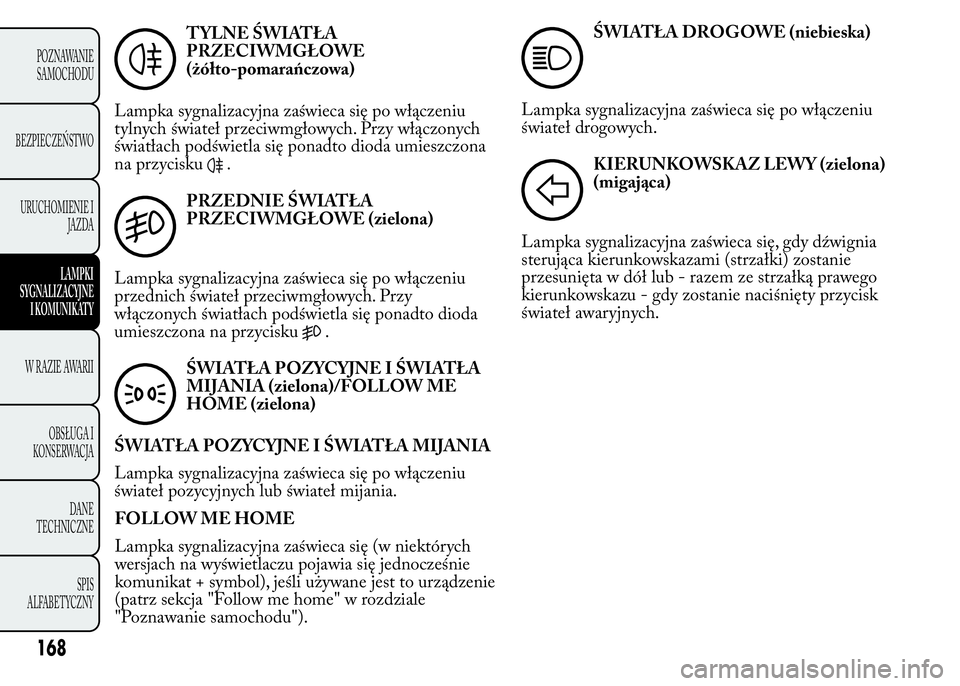

TYLNE ŚWIATŁA
PRZECIWMGŁOWE
(żółto-pomarańczowa)
Lampka sygnalizacyjna zaświeca się po włączeniu
tylnych świateł przeciwmgłowych. Przy włączonych
światłach podświetla się ponadto dioda umieszczona
na przycisku
.
PRZEDNIE ŚWIATŁA
PRZECIWMGŁOWE (zielona)
Lampka sygnalizacyjna zaświeca się po włączeniu
przednich świateł przeciwmgłowych. Przy
włączonych światłach podświetla się ponadto dioda
umieszczona na przycisku
.
ŚWIATŁA POZYCYJNE I ŚWIATŁA
MIJANIA (zielona)/FOLLOW ME
HOME (zielona)
ŚWIATŁA POZYCYJNE I ŚWIATŁA MIJANIA
Lampka sygnalizacyjna zaświeca się po włączeniu
świateł pozycyjnych lub świateł mijania.
FOLLOW ME HOME
Lampka sygnalizacyjna zaświeca się (w niektórych
wersjach na wyświetlaczu pojawia się jednocześnie
komunikat + symbol), jeśli używane jest to urządzenie
(patrz sekcja "Follow me home" w rozdziale
"Poznawanie samochodu").
ŚWIATŁA DROGOWE (niebieska)
Lampka sygnalizacyjna zaświeca się po włączeniu
świateł drogowych.
KIERUNKOWSKAZ LEWY (zielona)
(migająca)
Lampka sygnalizacyjna zaświeca się, gdy dźwignia
sterująca kierunkowskazami (strzałki) zostanie
przesunięta w dół lub - razem ze strzałką prawego
kierunkowskazu - gdy zostanie naciśnięty przycisk
świateł awaryjnych.
168
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

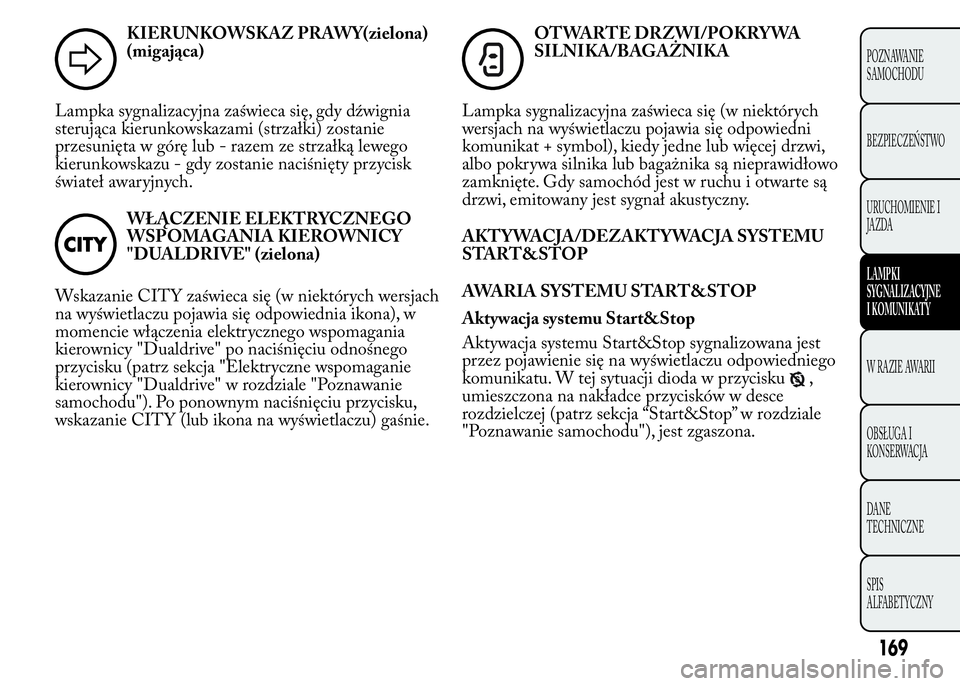

KIERUNKOWSKAZ PRAWY(zielona)
(migająca)
Lampka sygnalizacyjna zaświeca się, gdy dźwignia
sterująca kierunkowskazami (strzałki) zostanie
przesunięta w górę lub - razem ze strzałką lewego
kierunkowskazu - gdy zostanie naciśnięty przycisk
świateł awaryjnych.
WŁĄCZENIE ELEKTRYCZNEGO
WSPOMAGANIA KIEROWNICY
"DUALDRIVE" (zielona)
Wskazanie CITY zaświeca się (w niektórych wersjach
na wyświetlaczu pojawia się odpowiednia ikona), w
momencie włączenia elektrycznego wspomagania
kierownicy "Dualdrive" po naciśnięciu odnośnego
przycisku (patrz sekcja "Elektryczne wspomaganie
kierownicy "Dualdrive" w rozdziale "Poznawanie
samochodu"). Po ponownym naciśnięciu przycisku,
wskazanie CITY (lub ikona na wyświetlaczu) gaśnie.
OTWARTE DRZWI/POKRYWA
SILNIKA/BAGAŻNIKA
Lampka sygnalizacyjna zaświeca się (w niektórych
wersjach na wyświetlaczu pojawia się odpowiedni
komunikat + symbol), kiedy jedne lub więcej drzwi,
albo pokrywa silnika lub bagażnika są nieprawidłowo
zamknięte. Gdy samochód jest w ruchu i otwarte są
drzwi, emitowany jest sygnał akustyczny.
AKT YWACJA/DEZAKT YWACJA SYSTEMU
START&STOP
AWARIA SYSTEMU START&STOP
Aktywacja systemu Start&Stop
Aktywacja systemu Start&Stop sygnalizowana jest
przez pojawienie się na wyświetlaczu odpowiedniego
komunikatu. W tej sytuacji dioda w przycisku
,
umieszczona na nakładce przycisków w desce
rozdzielczej (patrz sekcja “Start&Stop” w rozdziale
"Poznawanie samochodu"), jest zgaszona.
169
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

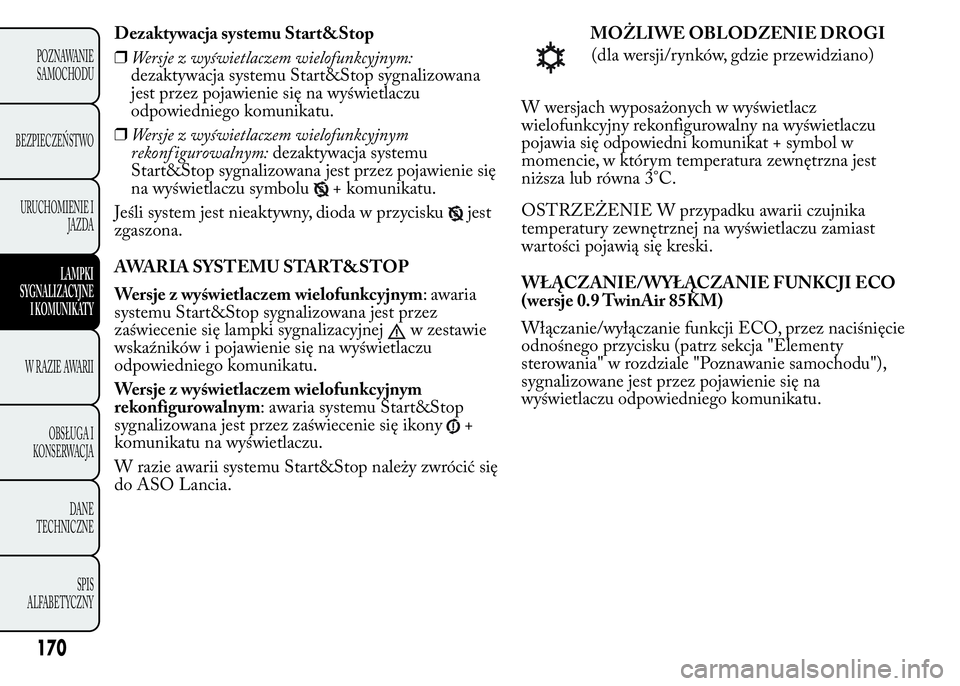

Dezaktywacja systemu Start&Stop
❒Wersje z wyświetlaczem wielofunkcyjnym:
dezaktywacja systemu Start&Stop sygnalizowana
jest przez pojawienie się na wyświetlaczu
odpowiedniego komunikatu.
❒Wersje z wyświetlaczem wielofunkcyjnym
rekonf igurowalnym:dezaktywacja systemu
Start&Stop sygnalizowana jest przez pojawienie się
na wyświetlaczu symbolu
+ komunikatu.
Jeśli system jest nieaktywny, dioda w przycisku
jest
zgaszona.
AWARIA SYSTEMU START&STOP
Wersje z wyświetlaczem wielofunkcyjnym: awaria
systemu Start&Stop sygnalizowana jest przez
zaświecenie się lampki sygnalizacyjnej
w zestawie
wskaźników i pojawienie się na wyświetlaczu
odpowiedniego komunikatu.
Wersje z wyświetlaczem wielofunkcyjnym
rekonfigurowalnym: awaria systemu Start&Stop
sygnalizowana jest przez zaświecenie się ikony
+
komunikatu na wyświetlaczu.
W razie awarii systemu Start&Stop należy zwrócić się
do ASO Lancia.
MOŻLIWE OBLODZENIE DROGI
(dla wersji/rynków, gdzie przewidziano)
W wersjach wyposażonych w wyświetlacz
wielofunkcyjny rekonfigurowalny na wyświetlaczu
pojawia się odpowiedni komunikat + symbol w
momencie, w którym temperatura zewnętrzna jest
niższa lub równa 3°C.
OSTRZEŻENIE W przypadku awarii czujnika
temperatury zewnętrznej na wyświetlaczu zamiast
wartości pojawią się kreski.
WŁĄCZANIE/WYŁĄCZANIE FUNKCJI ECO
(wersje 0.9 TwinAir 85KM)
Włączanie/wyłączanie funkcji ECO, przez naciśnięcie
odnośnego przycisku (patrz sekcja "Elementy
sterowania" w rozdziale "Poznawanie samochodu"),
sygnalizowane jest przez pojawienie się na
wyświetlaczu odpowiedniego komunikatu.
170
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

SYSTEM ASR
Wyłączanie systemu ASR
System ASR można wyłączyć przez naciśnięcie
przycisku ASR OFF (patrz sekcja "System ASR" w
rozdziale "Poznawanie samochodu") . W wersjach
wyposażonych w wyświetlacz wielofunkcyjny
rekonfigurowalny dezaktywacja systemu
sygnalizowana jest przez pojawienie się na
wyświetlaczu odpowiedniego komunikatu + symbolu;
jednocześnie zaświeca się dioda umieszczona w
przycisku ASR OFF.SERVICE (PRZEGLĄD OKRESOWY )
NIEWAŻNY
W miarę zbliżania się do przewidzianego terminu
obsługi okresowej, po przekręceniu kluczyka w
wyłączniku zapłonu w położenie MAR, na
wyświetlaczu pojawi się napis „Service” i następnie
ilość kilometrów/mil, jaka pozostała do obsługi
samochodu. Należy zwrócić się do ASO Lancia, która
wykona - oprócz operacji przewidzianych w
„Wykazie czynności przeglądów okresowych” - także
wyzerowanie tego typu wskazań (reset).
171
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

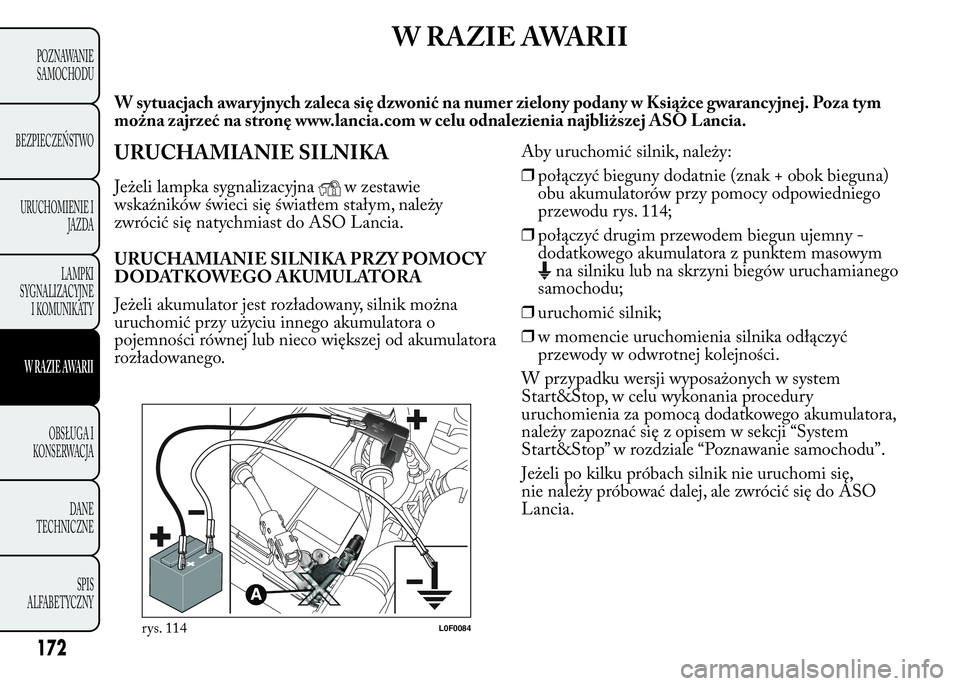

WRAZIEAWARII
W sytuacjach awaryjnych zaleca się dzwonić na numer zielony podany w Książce gwarancyjnej. Poza tym
można zajrzeć na stronę www.lancia.com w celu odnalezienia najbliższej ASO Lancia.
URUCHAMIANIE SILNIKA
Jeżeli lampka sygnalizacyjnaw zestawie
wskaźników świeci się światłem stałym, należy
zwrócić się natychmiast do ASO Lancia.
URUCHAMIANIE SILNIKA PRZY POMOCY
DODATKOWEGO AKUMULATORA
Jeżeli akumulator jest rozładowany, silnik można
uruchomić przy użyciu innego akumulatora o
pojemności równej lub nieco większej od akumulatora
rozładowanego.Aby uruchomić silnik, należy:
❒połączyć bieguny dodatnie (znak + obok bieguna)
obu akumulatorów przy pomocy odpowiedniego
przewodu rys. 114;
❒połączyć drugim przewodem biegun ujemny -
dodatkowego akumulatora z punktem masowym
na silniku lub na skrzyni biegów uruchamianego
samochodu;
❒uruchomić silnik;
❒w momencie uruchomienia silnika odłączyć
przewody w odwrotnej kolejności.
W przypadku wersji wyposażonych w system
Start&Stop, w celu wykonania procedury
uruchomienia za pomocą dodatkowego akumulatora,
należy zapoznać się z opisem w sekcji “System
Start&Stop” w rozdziale “Poznawanie samochodu”.
Jeżeli po kilku próbach silnik nie uruchomi się,
nie należy próbować dalej, ale zwrócić się do ASO
Lancia.
rys. 114L0F0084
172
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

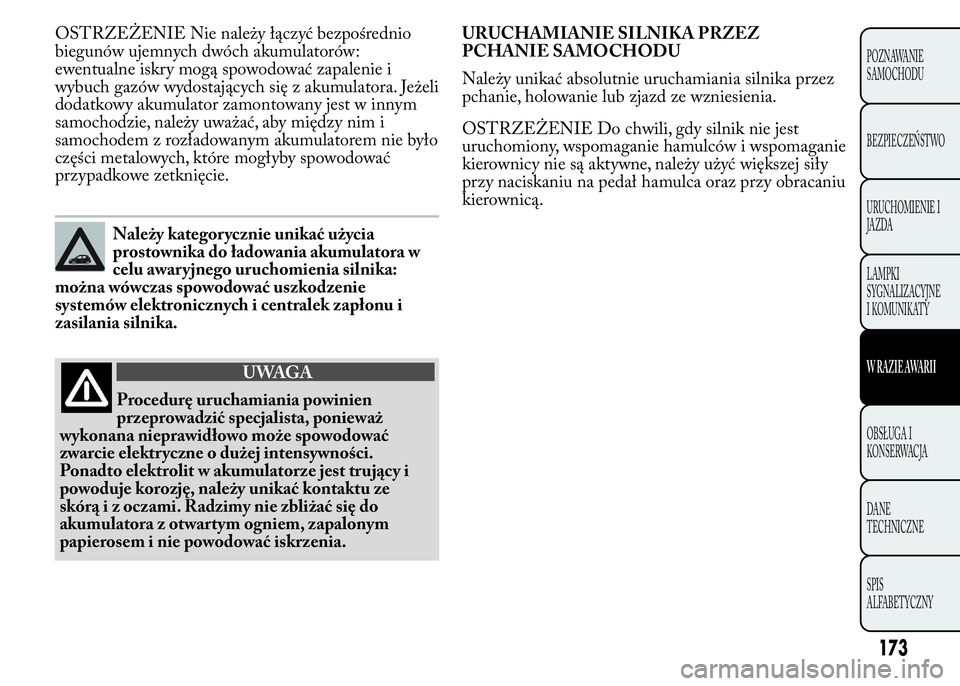

OSTRZEŻENIE Nie należy łączyć bezpośrednio
biegunów ujemnych dwóch akumulatorów:
ewentualne iskry mogą spowodować zapalenie i
wybuch gazów wydostających się z akumulatora. Jeżeli
dodatkowy akumulator zamontowany jest w innym
samochodzie, należy uważać, aby między nim i
samochodem z rozładowanym akumulatorem nie było
części metalowych, które mogłyby spowodować
przypadkowe zetknięcie.
Należy kategor ycznie unikać użycia
prostownika do ładowania akumulatora w
celu awaryjnego uruchomienia silnika:
można wówczas spowodować uszkodzenie
systemów elektronicznych i centralek zapłonu i
zasilania silnika.
UWAGA
Procedurę uruchamiania powinien
przeprowadzić specjalista, ponieważ
wykonana nieprawidłowo może spowodować
zwarcie elektryczne o dużej intensywności.
Ponadto elektrolit w akumulatorze jest trujący i
powoduje korozję, należy unikać kontaktu ze
skórą i z oczami. Radzimy nie zbliżać się do
akumulatora z otwartym ogniem, zapalonym
papierosem i nie powodować iskrzenia.URUCHAMIANIE SILNIKA PRZEZ
PCHANIE SAMOCHODU
Należy unikać absolutnie uruchamiania silnika przez
pchanie, holowanie lub zjazd ze wzniesienia.
OSTRZEŻENIE Do chwili, gdy silnik nie jest
uruchomiony, wspomaganie hamulców i wspomaganie
kierownicy nie są aktywne, należy użyć większej siły
przy naciskaniu na pedał hamulca oraz przy obracaniu
kierownicą.
173
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

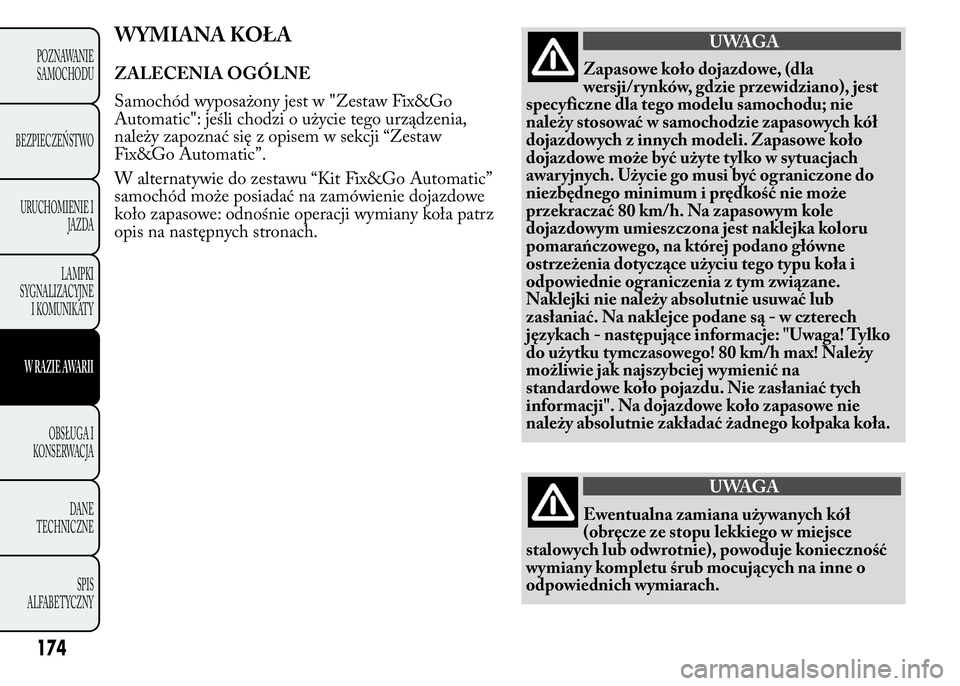

WYMIANA KOŁA
ZALECENIA OGÓLNE
Samochód wyposażony jest w "Zestaw Fix&Go
Automatic": jeśli chodzi o użycie tego urządzenia,
należy zapoznać się z opisem w sekcji “Zestaw
Fix&Go Automatic”.
W alternatywie do zestawu “Kit Fix&Go Automatic”
samochód może posiadać na zamówienie dojazdowe
koło zapasowe: odnośnie operacji wymiany koła patrz
opis na następnych stronach.
UWAGA
Zapasowe koło dojazdowe, (dla
wersji/rynków, gdzie przewidziano), jest
specyficzne dla tego modelu samochodu; nie
należy stosować w samochodzie zapasowych kół
dojazdowych z innych modeli. Zapasowe koło
dojazdowe może być użyte tylko w sytuacjach
awaryjnych. Użycie go musi być ograniczone do
niezbędnego minimum i prędkość nie może
przekraczać 80 km/h. Na zapasowym kole
dojazdowym umieszczona jest naklejka koloru
pomarańczowego, na której podano główne
ostrzeżenia dotyczące użyciu tego typu koła i
odpowiednie ograniczenia z tym związane.
Naklejki nie należy absolutnie usuwać lub
zasłaniać. Na naklejce podane są - w czterech
językach - następujące informacje: "Uwaga! Tylko
do użytku tymczasowego! 80 km/h max! Należy
możliwie jak najszybciej wymienić na
standardowe koło pojazdu. Nie zasłaniać tych
informacji". Na dojazdowe koło zapasowe nie
należy absolutnie zakładać żadnego kołpaka koła.
UWAGA
Ewentualna zamiana używanych kół
(obręcze ze stopu lekkiego w miejsce
stalowych lub odwrotnie), powoduje konieczność
wymiany kompletu śrub mocujących na inne o
odpowiednich wymiarach.
174
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

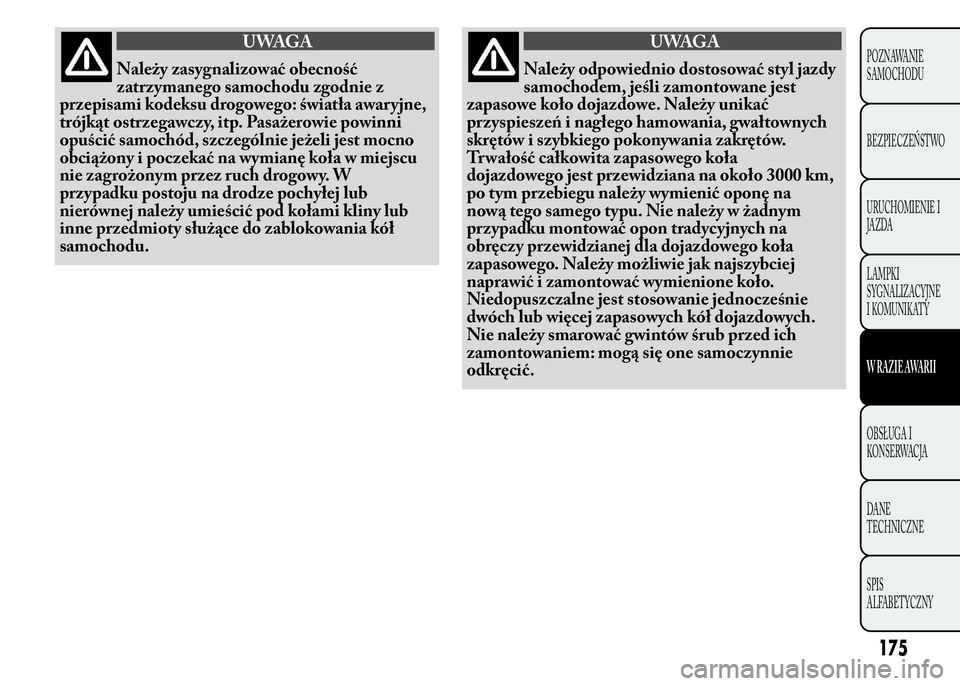

UWAGA
Należy zasygnalizować obecność
zatrzymanego samochodu zgodnie z
przepisami kodeksu drogowego: światła awaryjne,
trójkąt ostrzegawczy, itp. Pasażerowie powinni
opuścić samochód, szczególnie jeżeli jest mocno
obciążony i poczekać na wymianę koła w miejscu
nie zagrożonym przez ruch drogowy. W
przypadku postoju na drodze pochyłej lub
nierównej należy umieścić pod kołami kliny lub
inne przedmioty służące do zablokowania kół
samochodu.
UWAGA
Należy odpowiednio dostosować styl jazdy
samochodem, jeśli zamontowane jest
zapasowe koło dojazdowe. Należy unikać
przyspieszeń i nagłego hamowania, gwałtownych
skrętów i szybkiego pokonywania zakrętów.
Tr wałość całkowita zapasowego koła
dojazdowego jest przewidziana na około 3000 km,
po tym przebiegu należy wymienić oponę na
nową tego samego typu. Nie należy w żadnym
przypadku montować opon tradycyjnych na
obręczy przewidzianej dla dojazdowego koła
zapasowego. Należy możliwie jak najszybciej
naprawić i zamontować wymienione koło.
Niedopuszczalne jest stosowanie jednocześnie
dwóch lub więcej zapasowych kół dojazdowych.
Nie należy smarować gwintów śrub przed ich
zamontowaniem: mogą się one samoczynnie
odkręcić.
175
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

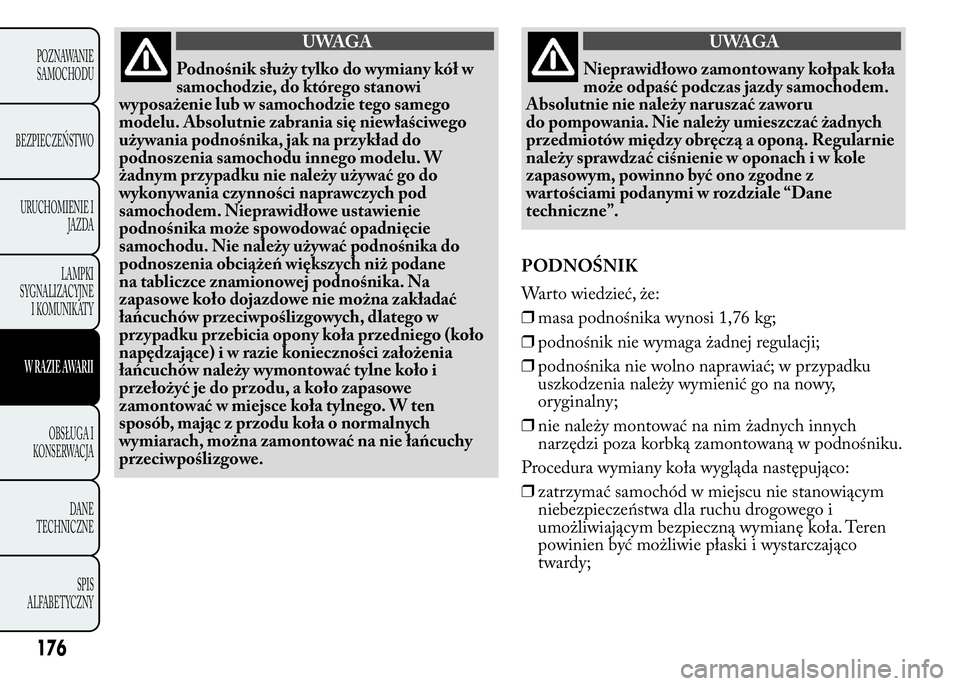

UWAGA
Podnośnik służy tylko do wymiany kół w
samochodzie, do którego stanowi
wyposażenie lub w samochodzie tego samego
modelu. Absolutnie zabrania się niewłaściwego
używania podnośnika, jak na przykład do
podnoszenia samochodu innego modelu. W
żadnym przypadku nie należy używać go do
wykonywania czynności naprawczych pod
samochodem. Nieprawidłowe ustawienie
podnośnika może spowodować opadnięcie
samochodu. Nie należy używać podnośnika do
podnoszenia obciążeń większych niż podane
na tabliczce znamionowej podnośnika. Na
zapasowe koło dojazdowe nie można zakładać
łańcuchów przeciwpoślizgowych, dlatego w
przypadku przebicia opony koła przedniego (koło
napędzające)iwrazie konieczności założenia
łańcuchów należy wymontować tylne koło i
przełożyć je do przodu, a koło zapasowe
zamontować w miejsce koła tylnego. W ten
sposób, mając z przodu koła o normalnych
wymiarach, można zamontować na nie łańcuchy
przeciwpoślizgowe.
UWAGA
Nieprawidłowo zamontowany kołpak koła
może odpaść podczas jazdy samochodem.
Absolutnie nie należy naruszać zaworu
do pompowania. Nie należy umieszczać żadnych
przedmiotów między obręczą a oponą. Regularnie
należy sprawdzać ciśnienie w oponach i w kole
zapasowym, powinno być ono zgodne z
wartościami podanymi w rozdziale “Dane
techniczne”.
PODNOŚNIK
Warto wiedzieć, że:
❒masa podnośnika wynosi 1,76 kg;
❒podnośnik nie wymaga żadnej regulacji;
❒podnośnika nie wolno naprawiać; w przypadku
uszkodzenia należy wymienić go na nowy,
oryginalny;
❒nie należy montować na nim żadnych innych
narzędzi poza korbką zamontowaną w podnośniku.
Procedura wymiany koła wygląda następująco:
❒zatrzymać samochód w miejscu nie stanowiącym
niebezpieczeństwa dla ruchu drogowego i
umożliwiającym bezpieczną wymianę koła. Teren
powinien być możliwie płaski i wystarczająco
twardy;
176
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
