Lancia Ypsilon 2015 Instrukcja obsługi (in Polish)

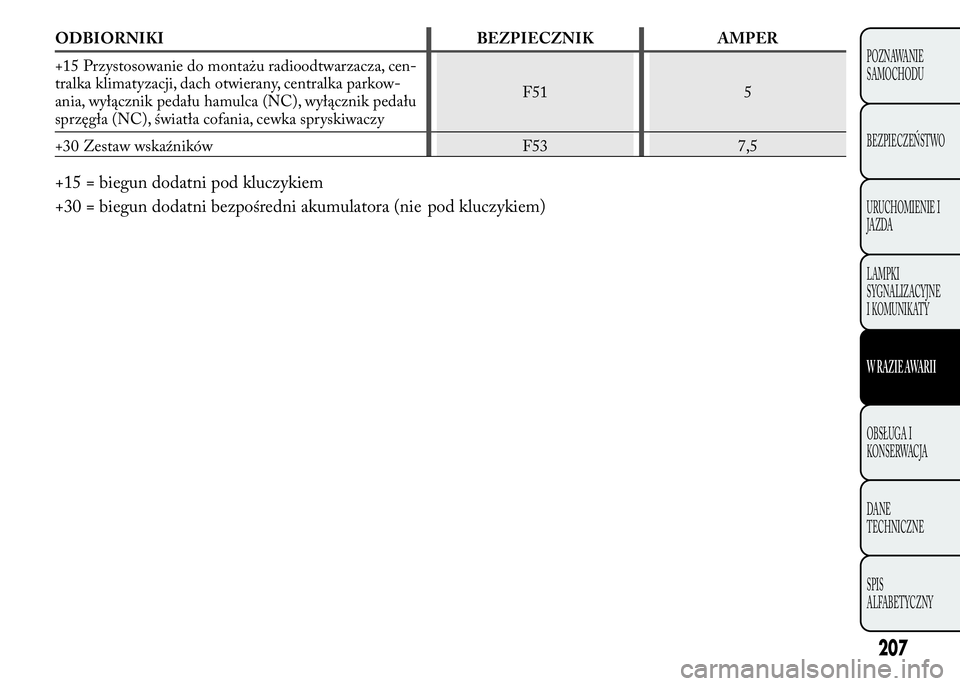

ODBIORNIKI BEZPIECZNIK AMPER
+15 Przystosowanie do montażu radioodtwarzacza, cen-
tralka klimatyzacji, dach otwierany, centralka parkow-
ania, wyłącznik pedału hamulca (NC), wyłącznik pedału
sprzęgła (NC), światła cofania, cewka spryskiwaczyF51 5
+30 Zestaw wskaźników F53 7,5
+15 = biegun dodatni pod kluczykiem
+30 = biegun dodatni bezpośredni akumulatora (niepod kluczykiem)
207
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

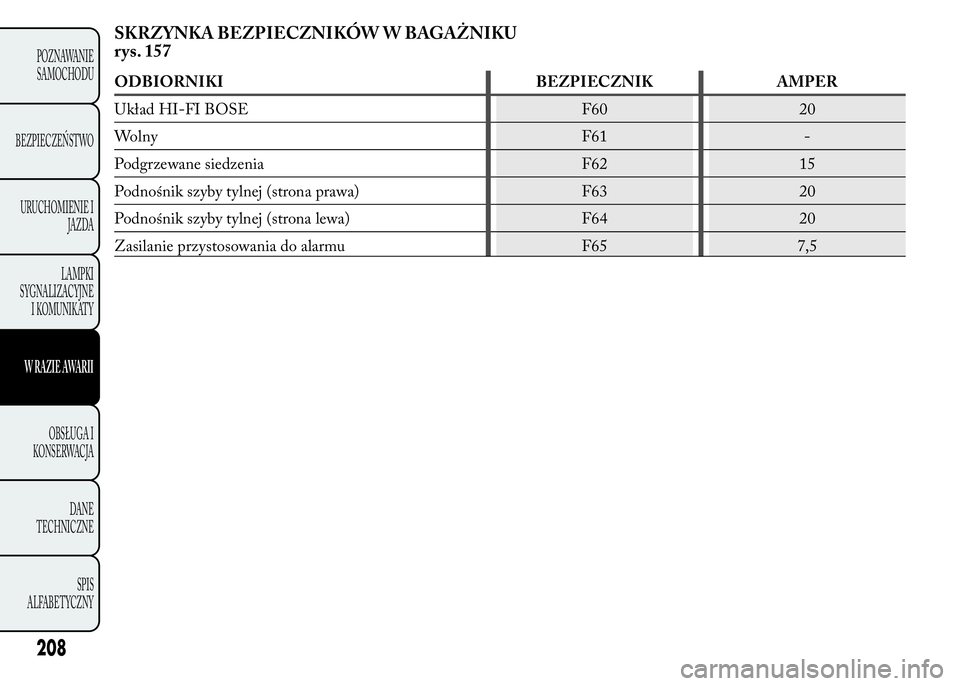

SKRZYNKA BEZPIECZNIKÓW W BAGAŻNIKU
rys. 157
ODBIORNIKI BEZPIECZNIK AMPER
Układ HI-FI BOSE F60 20
Wolny F61 -
Podgrzewane siedzenia F62 15
Podnośnik szyby tylnej (strona prawa) F63 20
Podnośnik szyby tylnej (strona lewa) F64 20
Zasilanie przystosowania do alarmu F65 7,5
208
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

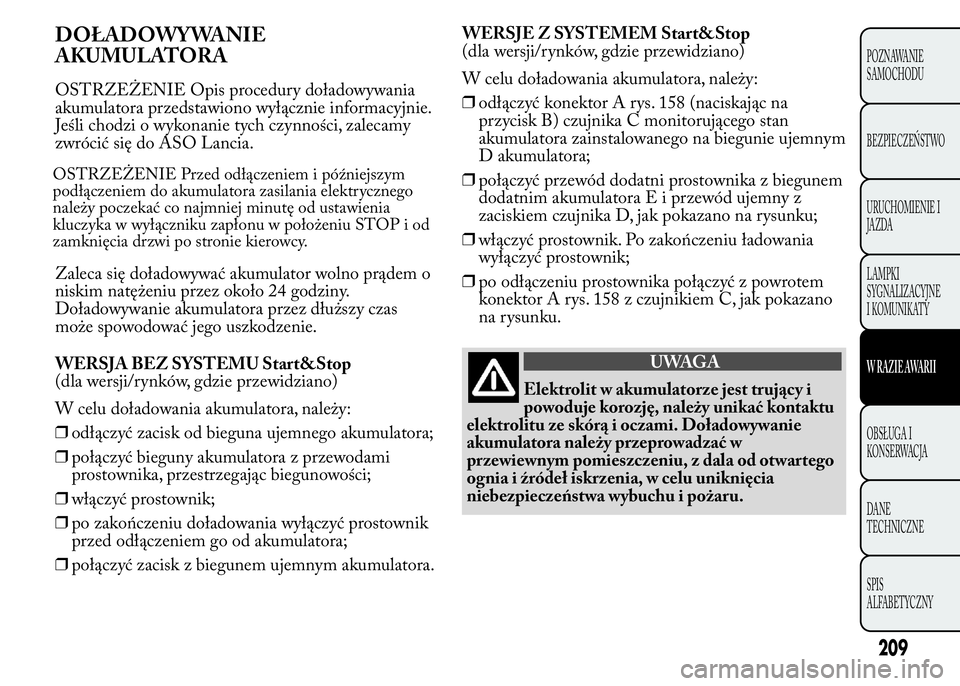

DOŁADOWYWANIE
AKUMULATORA
OSTRZEŻENIE Opis procedury doładowywania
akumulatora przedstawiono wyłącznie informacyjnie.
Jeśli chodzi o wykonanie tych czynności, zalecamy
zwrócić się do ASO Lancia.
Zaleca się doładowywać akumulator wolno prądem o
niskim natężeniu przez około 24 godziny.
Doładowywanie akumulatora przez dłuższy czas
może spowodować jego uszkodzenie.
WERSJA BEZ SYSTEMU Start&Stop
(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora, należy:
❒odłączyć zacisk od bieguna ujemnego akumulatora;
❒połączyć bieguny akumulatora z przewodami
prostownika, przestrzegając biegunowości;
❒włączyć prostownik;
❒po zakończeniu doładowania wyłączyć prostownik
przed odłączeniem go od akumulatora;
❒połączyć zacisk z biegunem ujemnym akumulatora.WERSJE Z SYSTEMEM Start&Stop
(dla wersji/rynków, gdzie przewidziano)
W celu doładowania akumulatora, należy:

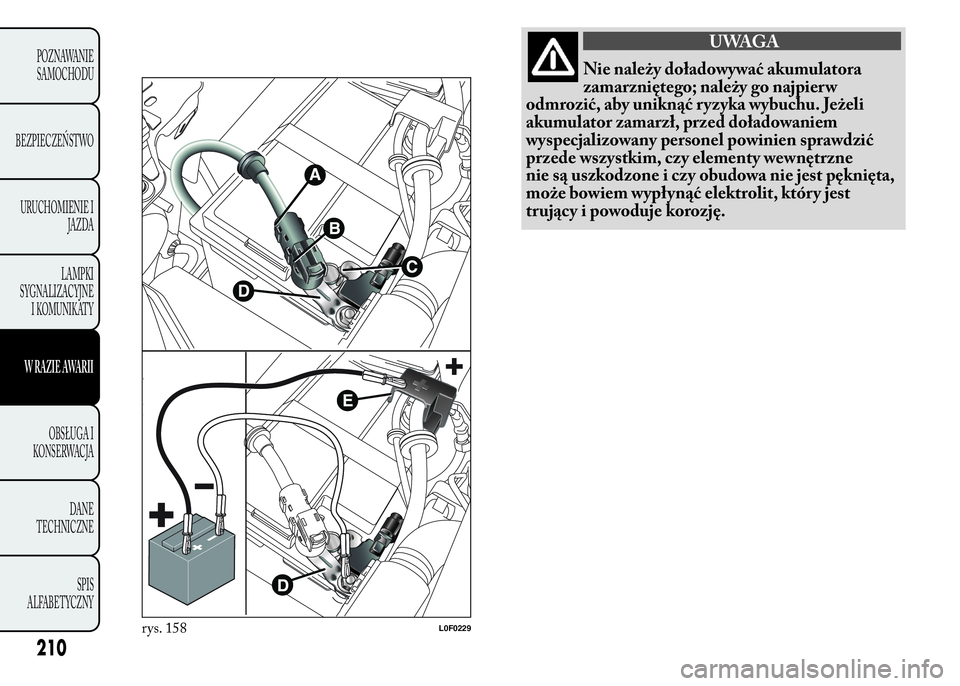

❒odłączyć konektor A rys. 158 (naciskając na
przycisk B) czujnika C monitorującego stan
akumulatora zainstalowanego na biegunie ujemnym
D akumulatora;
❒połączyć przewód dodatni prostownika z biegunem
dodatnim akumulatoraEiprzewódujemny z
zaciskiem czujnika D, jak pokazano na rysunku;
❒włączyć prostownik. Po zakończeniu ładowania
wyłączyć prostownik;
❒po odłączeniu prostownika połączyć z powrotem
konektor A rys. 158 z czujnikiem C, jak pokazano
na rysunku.
UWAGA
Elektrolit w akumulatorze jest trujący i
powoduje korozję, należy unikać kontaktu
elektrolitu ze skórą i oczami. Doładowywanie
akumulatora należy przeprowadzać w
przewiewnym pomieszczeniu, z dala od otwartego
ognia i źródeł iskrzenia, w celu uniknięcia
niebezpieczeństwa wybuchu i pożaru.
209
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
OSTRZEŻENIE Przed odłączeniem i późniejszym
podłączeniem do akumulatora zasilania elektrycznego
należy poczekać co najmniej minutę od ustawienia
kluczyka w wyłączniku zapłonu w położeniu STOP i od
zamknięcia drzwi po stronie kierowcy.

UWAGA
Nie należy doładowywać akumulatora
zamarzniętego; należy go najpier w
odmrozić, aby uniknąć ryzyka wybuchu. Jeżeli
akumulator zamarzł, przed doładowaniem
wyspecjalizowany personel powinien sprawdzić
przede wszystkim, czy elementy wewnętrzne
nie są uszkodzone i czy obudowa nie jest pęknięta,
może bowiem wypłynąć elektrolit, który jest
trujący i powoduje korozję.
rys. 158L0F0229
210
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

PODNOSZENIE SAMOCHODU
W przypadku, gdy konieczne jest podniesienie
samochodu, należy zwrócić się do ASO Lancii, która
wyposażona jest w podnośniki ramieniowe lub
podnośniki warsztatowe.
HOLOWANIE SAMOCHODU
Uchwyt holowniczy, dostarczany na wyposażeniu
samochodu, umieszczony jest w pojemniku z
narzędziami, znajdującym się pod wykładziną komory
bagażnika.
MONTAŻ UCHWYTU HOLOWNICZEGO
Wyjąć ręcznie pokrywę A rys. 159 (zderzak przedni)
lub A rys. 160 (zderzak tylny), naciskając w jej dolnej
części, wyjąć z pojemnika na narzędzia uchwyt
holowniczy B rys. 159 (zderzak przedni) lub
B rys. 160 (zderzak tylny) i wkręcić go do oporu w
sworzeń gwintowany przedni lub tylny.
rys. 159L0F0021
211
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

UWAGA
Przed rozpoczęciem holowania należy
przekręcić kluczyk w wyłączniku zapłonu
w położenie MAR i następnie w STOP, bez
wyjmowania go. Wyciągnięcie kluczyka
spowoduje automatyczne zablokowanie
kierownicy, uniemożliwiając skręcanie kołami.
UWAGA
Przed wkręceniem uchwytu należy
oczyścić dokładnie gniazdo gwintowane.
Przed rozpoczęciem holowania należy ponadto
upewnić się, czy uchwyt wkręcony jest do oporu w
odpowiednim gnieździe.
UWAGA
Podczas holowania należy pamiętać, że nie
działa układ wspomagania hamulców i
wspomagania kierownicy, w celu zahamowania
konieczne jest więc użycie większego nacisku
na pedał hamulca, a w celu skręcenia konieczne
jest użycie większej siły do obrotu kierownicą. Nie
należy używać linek elastycznych do holowania,
co pozwoli na uniknięcie szarpnięć. Podczas
przygotowania do holowania należy sprawdzić,
czy mocowanie połączeń samochodów nie
uszkodzi stykających się z nimi komponentów.
Podczas holowania należy przestrzegać
obowiązujących przepisów ruchu drogowego
dotyczących zarówno urządzeń stosowanych do
holowania jak i zachowania się na drodze. Podczas
holowania samochodu nie należy uruchamiać
silnika.
rys. 160L0F0022
212
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
W RAZIE AWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

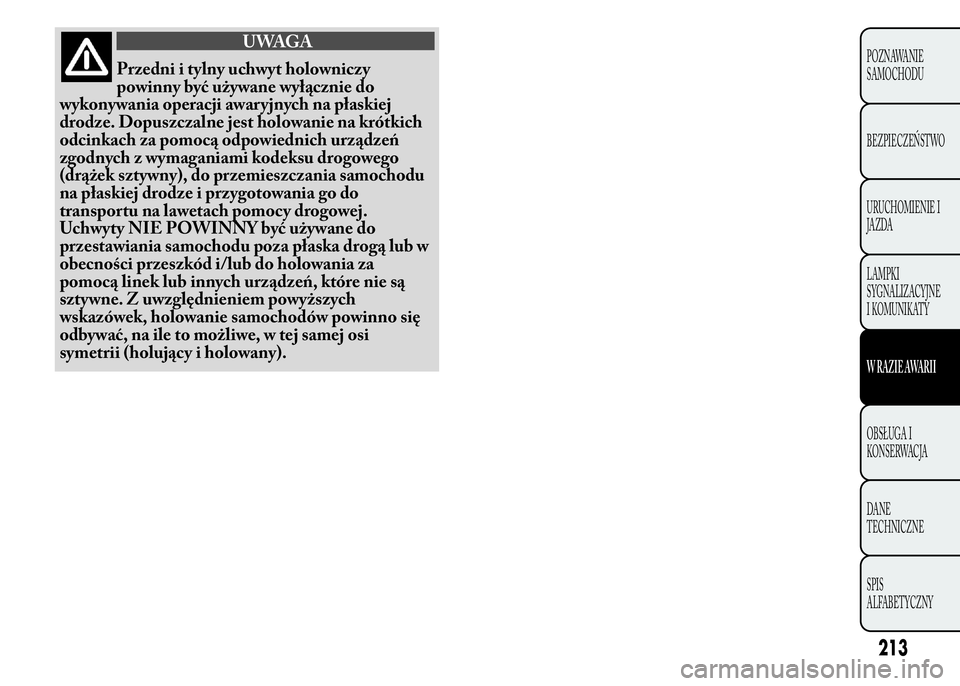

UWAGA
Przedni i tylny uchwyt holowniczy
powinny być używane wyłącznie do
wykonywania operacji awaryjnych na płaskiej
drodze. Dopuszczalne jest holowanie na krótkich
odcinkach za pomocą odpowiednich urządzeń
zgodnych z wymaganiami kodeksu drogowego
(drążek sztywny), do przemieszczania samochodu
na płaskiej drodze i przygotowania go do
transportu na lawetach pomocy drogowej.
Uchwyty NIE POWINNY być używane do
przestawiania samochodu poza płaska drogą lub w
obecności przeszkód i/lub do holowania za
pomocą linek lub innych urządzeń, które nie są
sztywne. Z uwzględnieniem powyższych
wskazówek, holowanie samochodów powinno się
odbywać, na ile to możliwe, w tej samej osi
symetrii (holujący i holowany).
213
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

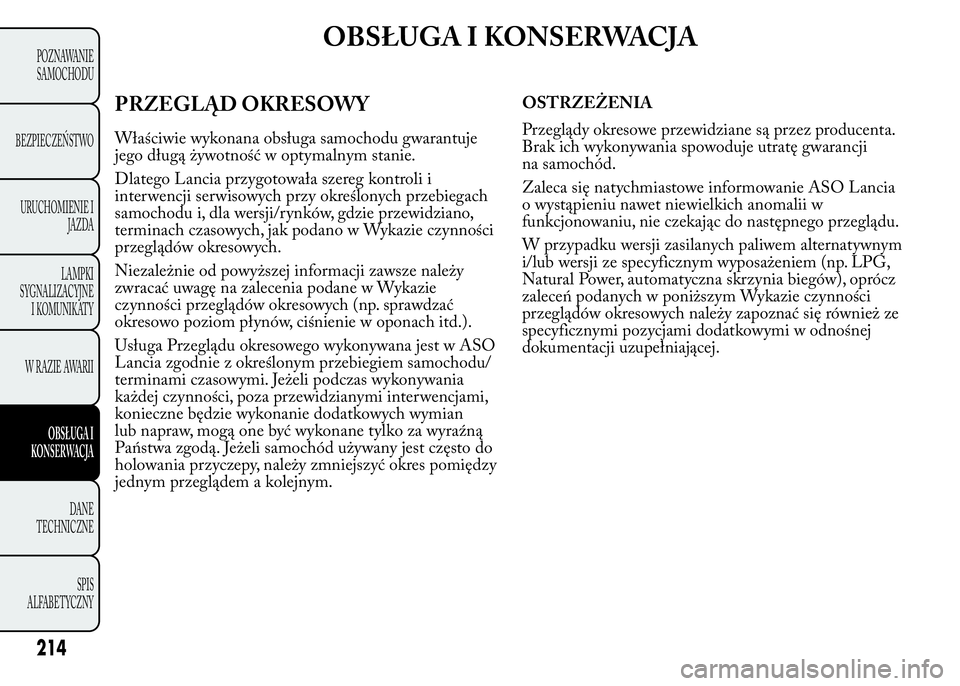

OBSŁUGA I KONSERWACJA
214
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
PRZEGLĄD OKRESOWY
Właściwie wykonana obsługa samochodu gwarantuje
jego długą żywotność w optymalnym stanie.
Dlatego Lancia przygotowała szereg kontroli i
interwencji serwisowych przy określonych przebiegach
samochodu i, dla wersji/rynków, gdzie przewidziano,
terminach czasowych, jak podano w Wykazie czynności
przeglądów okresowych.
Niezależnie od powyższej informacji zawsze należy
zwracać uwagę na zalecenia podane w Wykazie
czynności przeglądów okresowych (np. sprawdzać
okresowo poziom płynów, ciśnienie w oponach itd.).
Usługa Przeglądu okresowego wykonywana jest w ASO
Lancia zgodnie z określonym przebiegiem samochodu/
terminami czasowymi. Jeżeli podczas wykonywania
każdej czynności, poza przewidzianymi interwencjami,
konieczne będzie wykonanie dodatkowych wymian
lub napraw, mogą one być wykonane tylko za wyraźną
Państwa zgodą. Jeżeli samochód używany jest często do
holowania przyczepy, należy zmniejszyć okres pomiędzy
jednym przeglądem a kolejnym.OSTRZEŻENIA
Przeglądy okresowe przewidziane są przez producenta.
Brak ich wykonywania spowoduje utratę gwarancji
na samochód.
Zaleca się natychmiastowe informowanie ASO Lancia
o wystąpieniu nawet niewielkich anomalii w
funkcjonowaniu, nie czekając do następnego przeglądu.
W przypadku wersji zasilanych paliwem alternatywnym
i/lub wersji ze specyficznym wyposażeniem (np. LPG,
Natural Power, automatyczna skrzynia biegów), oprócz
zaleceń podanych w poniższym Wykazie czynności
przeglądów okresowych należy zapoznać się również ze
specyficznymi pozycjami dodatkowymi w odnośnej
dokumentacji uzupełniającej.

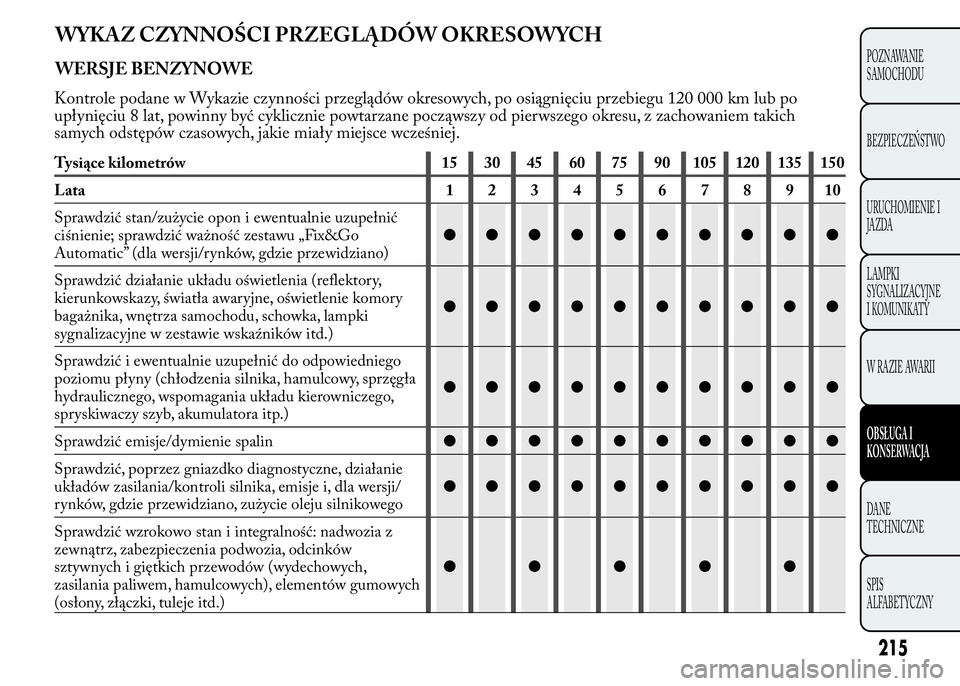

WYKAZ CZYNNOŚCI PRZEGLĄDÓW OKRESOWYCH
WERSJE BENZYNOWE
215
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY
Kontrole podane w Wykazie czynności przeglądów okresowych, po osiągnięciu przebiegu 120 000 km lub po
upłynięciu 8 lat, powinny być cyklicznie powtarzane począwszy od pierwszego okresu, z zachowaniem takich
samych odstępów czasowych, jakie miały miejsce wcześniej.
Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Sprawdzić stan/zużycie opon i ewentualnie uzupełnić
ciśnienie; sprawdzić ważność zestawu „Fix&Go
Automatic” (dla wersji/rynków, gdzie przewidziano)●●●●●●●●●●
Sprawdzić działanie układu oświetlenia (reflektory,
kierunkowskazy, światła awaryjne, oświetlenie komory
bagażnika, wnętrza samochodu, schowka, lampki
sygnalizacyjne w zestawie wskaźników itd.)●●●●●●●●●●
Sprawdzić i ewentualnie uzupełnić do odpowiedniego
poziomu płyny (chłodzenia silnika, hamulcowy, sprzęgła
hydraulicznego, wspomagania układu kierowniczego,
spryskiwaczy szyb, akumulatora itp.)●●●●●●●●●●
Sprawdzić emisje/dymienie spalin●●●●●●●●●●
Sprawdzić, poprzez gniazdko diagnostyczne, działanie
układów zasilania/kontroli silnika, emisje i, dla wersji/
rynków, gdzie przewidziano, zużycie oleju silnikowego●●●●●●●●●●
Sprawdzić wzrokowo stan i integralność: nadwozia z
zewnątrz, zabezpieczenia podwozia, odcinków
sztywnych i giętkich przewodów (wydechowych,
zasilania paliwem, hamulcowych), elementów gumowych
(osłony, złączki, tuleje itd.)●●●●●

216
POZNAWANIE
SAMOCHODU
BEZPIECZEŃSTWO
URUCHOMIENIE I
JAZDA
LAMPKI
SYGNALIZACYJNE
I KOMUNIKATY
WRAZIEAWARII
OBSŁUGA I
KONSERWACJA
DANE
TECHNICZNE
SPIS
ALFABETYCZNY

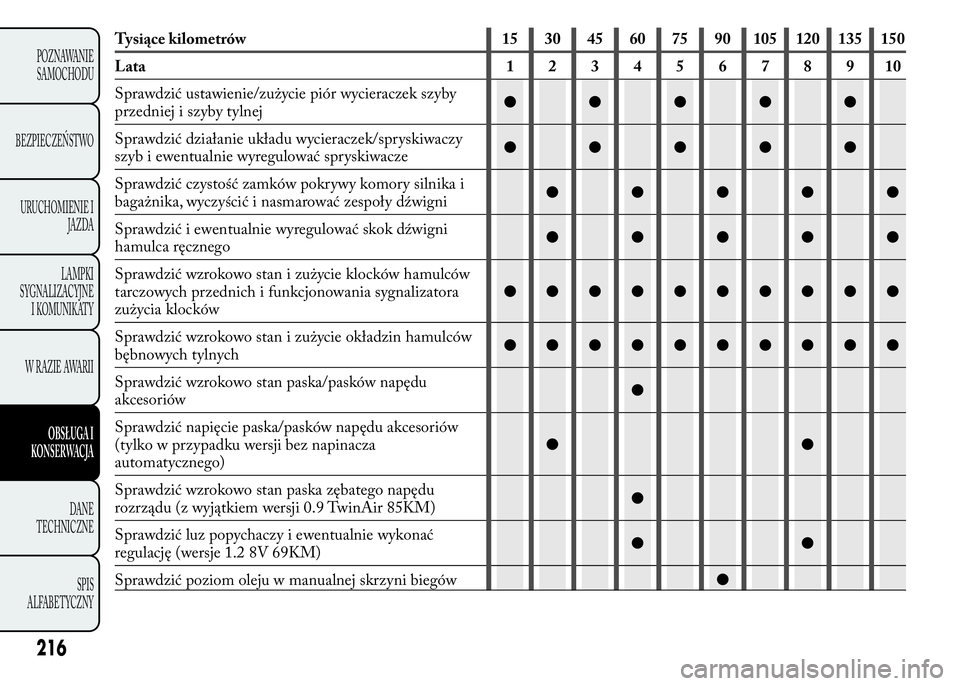

Tysiące kilometrów 15 30 45 60 75 90 105 120 135 150
Lata12345678910
Sprawdzić ustawienie/zużycie piór wycieraczek szyby
przedniej i szyby tylnej●●●●●
Sprawdzić działanie układu wycieraczek/spryskiwaczy
szyb i ewentualnie wyregulować spryskiwacze●●●●●
Sprawdzić czystość zamków pokrywy komory silnika i
bagażnika, wyczyścić i nasmarować zespoły dźwigni●●●●●
Sprawdzić i ewentualnie wyregulować skok dźwigni
hamulca ręcznego●●●●●
Sprawdzić wzrokowo stan i zużycie klocków hamulców
tarczowych przednich i funkcjonowania sygnalizatora
zużycia klocków●●●●●●●●●●
Sprawdzić wzrokowo stan i zużycie okładzin hamulców
bębnowych tylnych●●●●●●●●●●
Sprawdzić wzrokowo stan paska/pasków napędu
akcesoriów●
Sprawdzić napięcie paska/pasków napędu akcesoriów
(tylko w przypadku wersji bez napinacza
automatycznego)●●
Sprawdzić wzrokowo stan paska zębatego napędu
rozrządu (z wyjątkiem wersji 0.9 TwinAir 85KM)●
Sprawdzić luz popychaczy i ewentualnie wykonać
regulację (wersje 1.2 8V 69KM)●●
Sprawdzić poziom oleju w manualnej skrzyni biegów●
