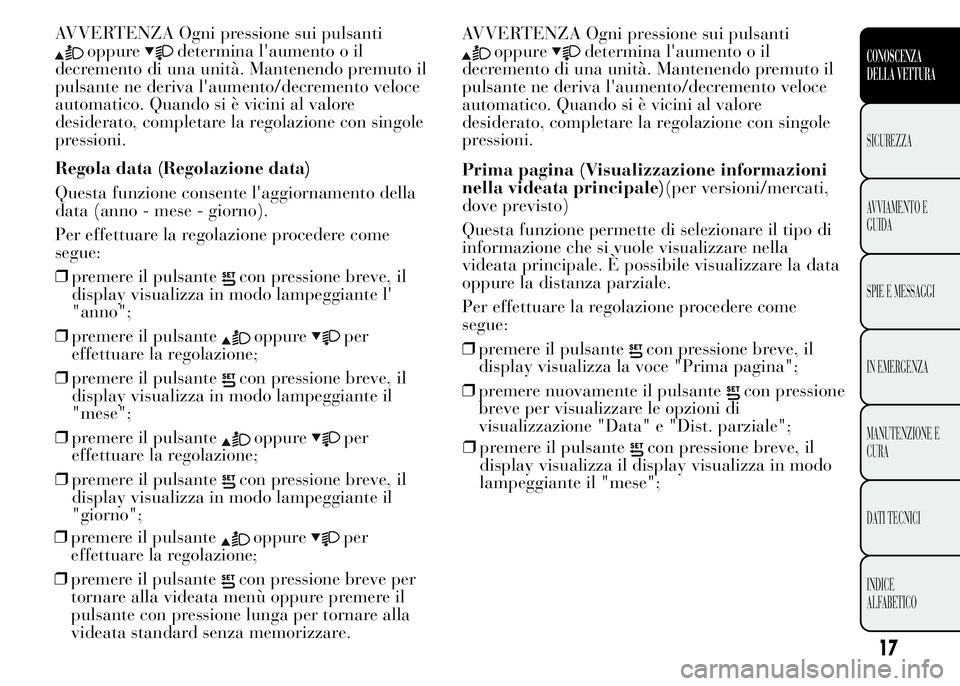

AVVERTENZA Ogni pressione sui pulsanti
oppuredetermina l'aumento o il
decremento di una unità. Mantenendo premuto il
pulsante ne deriva l'aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole
pressioni.
Regola data (Regolazione data)
Questa funzione consente l'aggiornamento della
data (anno - mese - giorno).
Per effettuare la regolazione procedere come
segue:
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante l'
"anno";
❒premere il pulsante
oppureper
effettuare la regolazione;
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante il
"mese";
❒premere il pulsante
oppureper
effettuare la regolazione;
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante il
"giorno";
❒premere il pulsante
oppureper
effettuare la regolazione;
❒premere il pulsante
con pressione breve per
tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla
videata standard senza memorizzare.AVVERTENZA Ogni pressione sui pulsanti
oppuredetermina l'aumento o il
decremento di una unità. Mantenendo premuto il
pulsante ne deriva l'aumento/decremento veloce
automatico. Quando si è vicini al valore
desiderato, completare la regolazione con singole
pressioni.
Prima pagina (Visualizzazione informazioni
nella videata principale)(per versioni/mercati,
dove previsto)
Questa funzione permette di selezionare il tipo di
informazione che si vuole visualizzare nella
videata principale. È possibile visualizzare la data
oppure la distanza parziale.
Per effettuare la regolazione procedere come
segue:
❒premere il pulsante
con pressione breve, il
display visualizza la voce "Prima pagina";
❒premere nuovamente il pulsante
con pressione
breve per visualizzare le opzioni di
visualizzazione "Data" e "Dist. parziale";
17
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

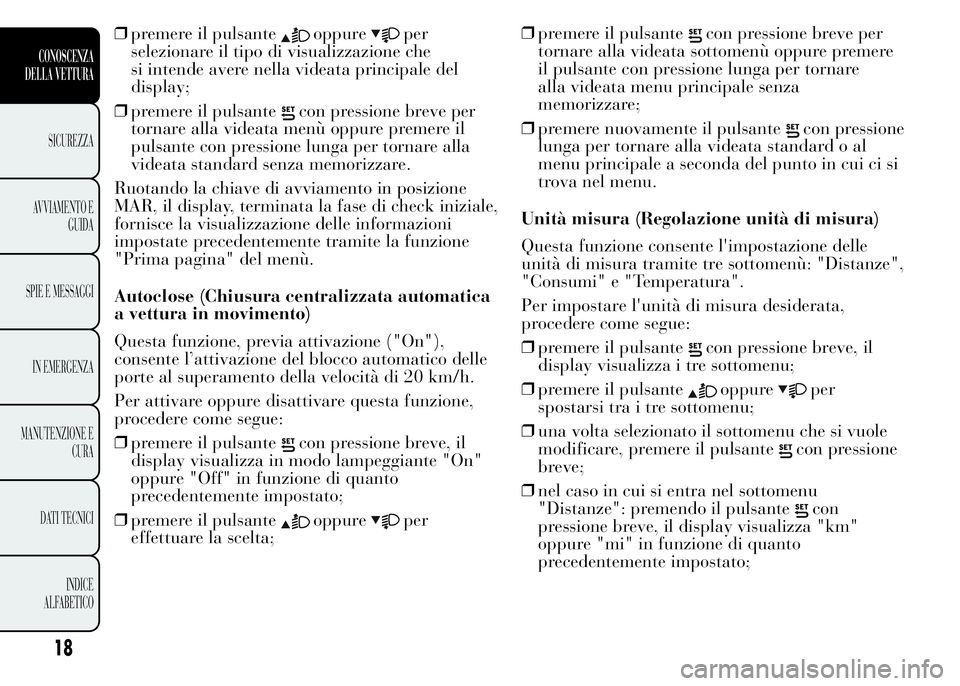

❒premere il pulsantecon pressione breve, il
display visualizza il display visualizza in modo
lampeggiante il "mese";

❒premere il pulsanteoppureper
selezionare il tipo di visualizzazione che
si intende avere nella videata principale del
display;
❒premere il pulsante
con pressione breve per
tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla
videata standard senza memorizzare.
Ruotando la chiave di avviamento in posizione
MAR, il display, terminata la fase di check iniziale,
fornisce la visualizzazione delle informazioni
impostate precedentemente tramite la funzione
"Prima pagina" del menù.
Autoclose (Chiusura centralizzata automatica
a vettura in movimento)
Questa funzione, previa attivazione ("On"),
consente l’attivazione del blocco automatico delle
porte al superamento della velocità di 20 km/h.
Per attivare oppure disattivare questa funzione,
procedere come segue:
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante "On"
oppure "Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;❒premere il pulsante
con pressione breve per
tornare alla videata sottomenù oppure premere
il pulsante con pressione lunga per tornare
alla videata menu principale senza
memorizzare;
❒premere nuovamente il pulsante
con pressione
lunga per tornare alla videata standard o al
menu principale a seconda del punto in cui ci si
trova nel menu.
Unità misura (Regolazione unità di misura)
Questa funzione consente l'impostazione delle
unità di misura tramite tre sottomenù: "Distanze",
"Consumi" e "Temperatura".
Per impostare l'unità di misura desiderata,
procedere come segue:
❒premere il pulsante
con pressione breve, il
display visualizza i tre sottomenu;
❒premere il pulsante
oppureper
spostarsi tra i tre sottomenu;
❒una volta selezionato il sottomenu che si vuole
modificare, premere il pulsante
con pressione
breve;
❒nel caso in cui si entra nel sottomenu
"Distanze": premendo il pulsante
con
pressione breve, il display visualizza "km"
oppure "mi" in funzione di quanto
precedentemente impostato;
18
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

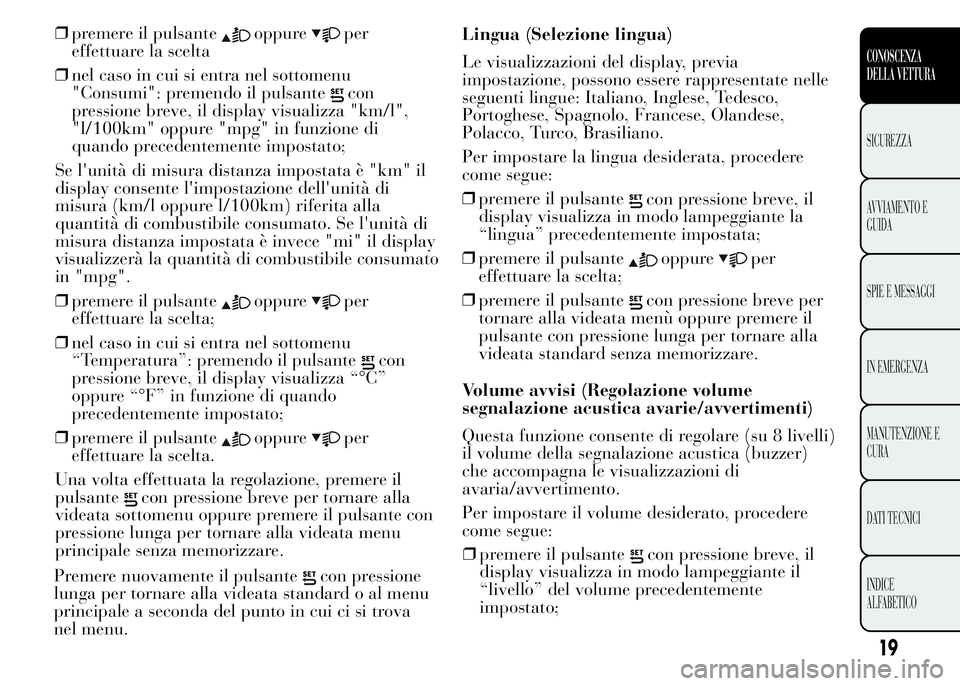

❒premere il pulsanteoppureper
effettuare la scelta
❒nel caso in cui si entra nel sottomenu
"Consumi": premendo il pulsante
con
pressione breve, il display visualizza "km/l",
"l/100km" oppure "mpg" in funzione di
quando precedentemente impostato;
Se l'unità di misura distanza impostata è "km" il
display consente l'impostazione dell'unità di
misura (km/l oppure l/100km) riferita alla
quantità di combustibile consumato. Se l'unità di
misura distanza impostata è invece "mi" il display
visualizzerà la quantità di combustibile consumato
in "mpg".
❒premere il pulsante
oppureper
effettuare la scelta;
❒nel caso in cui si entra nel sottomenu
“Temperatura”: premendo il pulsante
con
pressione breve, il display visualizza “°C”
oppure “°F” in funzione di quando
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta
Una volta effettuata la regolazione, premere il
pulsante
con pressione breve per tornare alla
videata sottomenu oppure premere il pulsante con
pressione lunga per tornare alla videata menu
principale senza memorizzare.
Premere nuovamente il pulsante
con pressione
lunga per tornare alla videata standard o al menu
principale a seconda del punto in cui ci si trova
nel menu.Lingua (Selezione lingua)
Le visualizzazioni del display, previa
impostazione, possono essere rappresentate nelle
seguenti lingue: Italiano, Inglese, Tedesco,
Portoghese, Spagnolo, Francese, Olandese,
Polacco, Turco, Brasiliano.
Per impostare la lingua desiderata, procedere
come segue:
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante la
“lingua” precedentemente impostata;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante
con pressione breve per
tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla
videata standard senza memorizzare.
Volume avvisi (Regolazione volume
segnalazione acustica avarie/avvertimenti)
Questa funzione consente di regolare (su 8 livelli)
il volume della segnalazione acustica (buzzer)
che accompagna le visualizzazioni di
Per impostare il volume desiderato, procedere
come segue:
19
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
❒premere il pulsantecon pressione breve, il
display visualizza in modo lampeggiante il
“livello” del volume precedentemente
impostato; .
avaria/avvertimento.

❒premere il pulsanteoppureper
effettuare la scelta;
❒premere il pulsante
con pressione breve per
tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla
videata standard senza memorizzare.

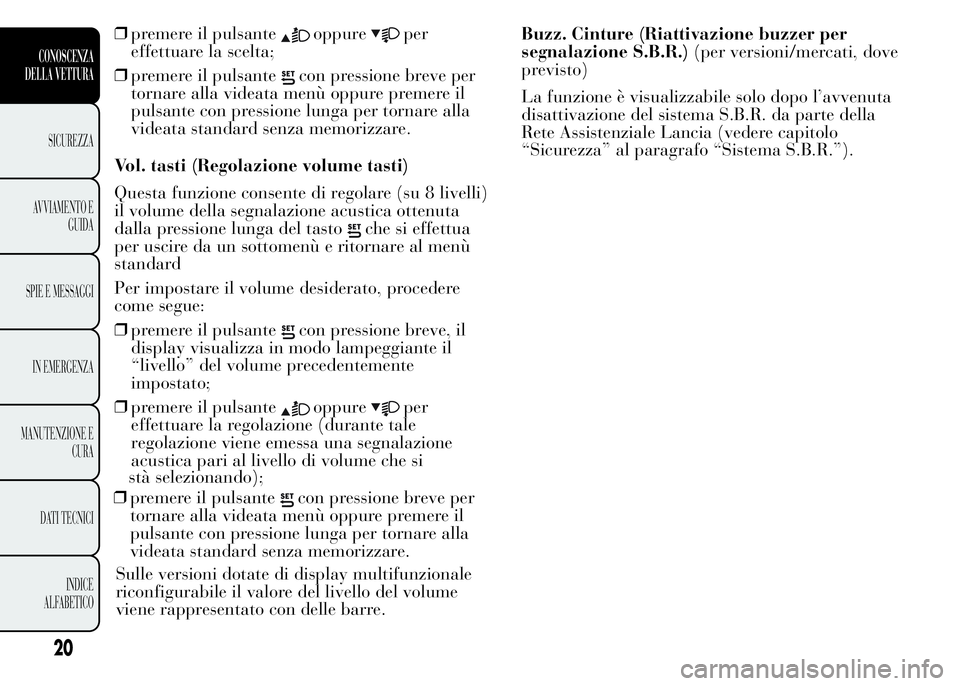

Vol. tasti (Regolazione volume tasti)
Questa funzione consente di regolare (su 8 livelli)
il volume della segnalazione acustica ottenuta
dalla pressione lunga del tasto
che si effettua
per uscire da un sottomenù e ritornare al menù
standard
Per impostare il volume desiderato, procedere
come segue:
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante il
“livello” del volume precedentemente
impostato;
❒premere il pulsante
oppureper
effettuare la regolazione (durante tale
regolazione viene emessa una segnalazione
acustica pari al livello di volume che si
stà selezionando);
❒premere il pulsante
con pressione breve per
tornare alla videata menù oppure premere il
pulsante con pressione lunga per tornare alla
videata standard senza memorizzare.
Sulle versioni dotate di display multifunzionale
riconfigurabile il valore del livello del volume
viene rappresentato con delle barre.Buzz. Cinture (Riattivazione buzzer per
segnalazione S.B.R.)(per versioni/mercati, dove
previsto)
La funzione è visualizzabile solo dopo l’avvenuta
disattivazione del sistema S.B.R. da parte della
Rete Assistenziale Lancia (vedere capitolo
“Sicurezza” al paragrafo “Sistema S.B.R.”).
20
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

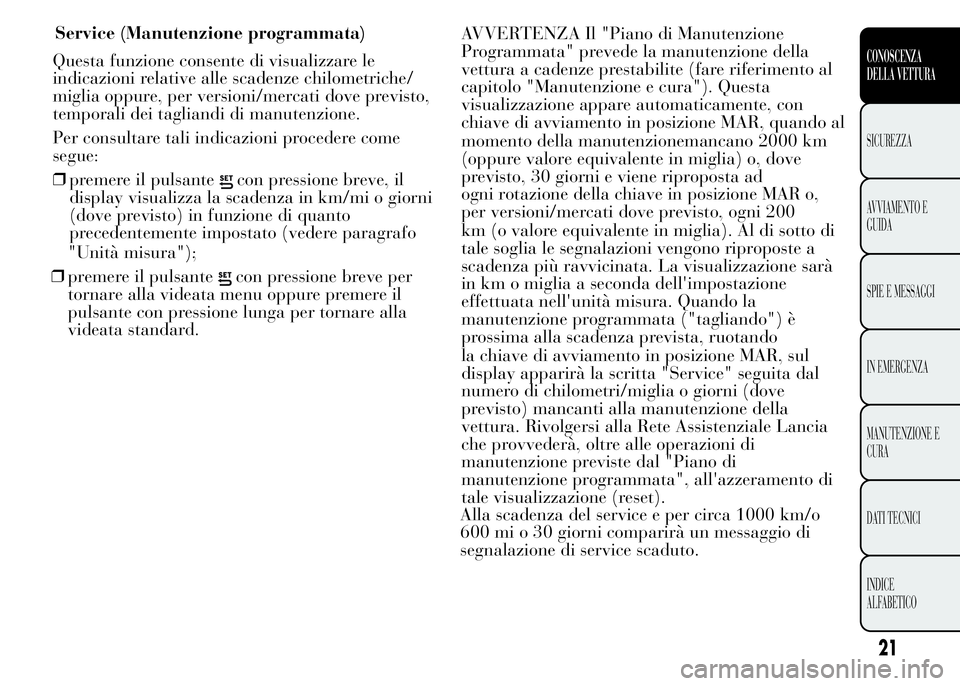

Service (Manutenzione programmata)
21
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Questa funzione consente di visualizzare le
indicazioni relative alle scadenze chilometriche/
miglia oppure, per versioni/mercati dove previsto,
temporali dei tagliandi di manutenzione.
Per consultare tali indicazioni procedere come
segue:
❒premere il pulsante
con pressione breve, il
display visualizza la scadenza in km/mi o giorni
(dove previsto) in funzione di quanto
precedentemente impostato (vedere paragrafo
"Unità misura");
❒premere il pulsante
con pressione breve per
tornare alla videata menu oppure premere il
pulsante con pressione lunga per tornare alla
videata standard.AVVERTENZA Il "Piano di Manutenzione
Programmata" prevede la manutenzione della
vettura a cadenze prestabilite (fare riferimento al
capitolo "Manutenzione e cura"). Questa
visualizzazione appare automaticamente, con
chiave di avviamento in posizione MAR, quando al
momento della manutenzionemancano 2000 km
(oppure valore equivalente in miglia) o, dove
previsto, 30 giorni e viene riproposta ad
ogni rotazione della chiave in posizione MAR o,
per versioni/mercati dove previsto, ogni 200
km (o valore equivalente in miglia). Al di sotto di
tale soglia le segnalazioni vengono riproposte a
scadenza più ravvicinata. La visualizzazione sarà
in km o miglia a seconda dell'impostazione
effettuata nell'unità misura. Quando la
manutenzione programmata ("tagliando") è
prossima alla scadenza prevista, ruotando
la chiave di avviamento in posizione MAR, sul
display apparirà la scritta "Service" seguita dal
numero di chilometri/miglia o giorni (dove
previsto) mancanti alla manutenzione della
vettura. Rivolgersi alla Rete Assistenziale Lancia
che provvederà, oltre alle operazioni di
manutenzione previste dal "Piano di
manutenzione programmata", all'azzeramento di
tale visualizzazione (reset).
Alla scadenza del service e per circa 1000 km/o
600 mi o 30 giorni comparirà un messaggio di
segnalazione di service scaduto.

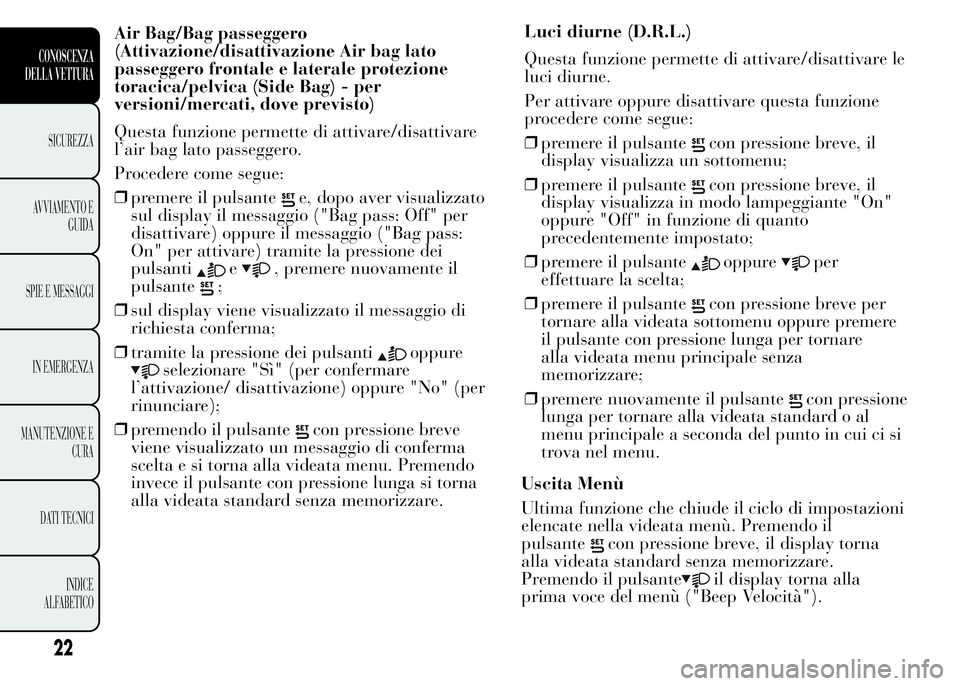

Air Bag/Bag passeggero
(Attivazione/disattivazione Air bag lato
passeggero frontale e laterale protezione
toracica/pelvica (Side Bag) - per
versioni/mercati, dove previsto)
Questa funzione permette di attivare/disattivare
l’air bag lato passeggero.
Procedere come segue:
❒premere il pulsante
e, dopo aver visualizzato
sul display il messaggio ("Bag pass: Off" per
disattivare) oppure il messaggio ("Bag pass:
On" per attivare) tramite la pressione dei
pulsanti
e, premere nuovamente il
pulsante
;
❒sul display viene visualizzato il messaggio di
richiesta conferma;
❒tramite la pressione dei pulsanti
oppure
selezionare "Sì" (per confermare
l’attivazione/ disattivazione) oppure "No" (per
rinunciare);
❒premendo il pulsante
con pressione breve
viene visualizzato un messaggio di conferma
scelta e si torna alla videata menu. Premendo
invece il pulsante con pressione lunga si torna
alla videata standard senza memorizzare.Uscita Menù
Ultima funzione che chiude il ciclo di impostazioni
elencate nella videata menù. Premendo il
pulsante
con pressione breve, il display torna
alla videata standard senza memorizzare.
Premendo il pulsante
il display torna alla
prima voce del menù ("Beep Velocità").
22
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Luci diurne (D.R.L.)
Questa funzione permette di attivare/disattivare le
luci diurne.
Per attivare oppure disattivare questa funzione
procedere come segue:
❒premere il pulsante
con pressione breve, il
display visualizza un sottomenu;
❒premere il pulsante
con pressione breve, il
display visualizza in modo lampeggiante "On"
oppure "Off" in funzione di quanto
precedentemente impostato;
❒premere il pulsante
oppureper
effettuare la scelta;
❒premere il pulsante
con pressione breve per
tornare alla videata sottomenu oppure premere
il pulsante con pressione lunga per tornare
alla videata menu principale senza
memorizzare;
❒premere nuovamente il pulsante
con pressione
lunga per tornare alla videata standard o al
menu principale a seconda del punto in cui ci si
trova nel menu.

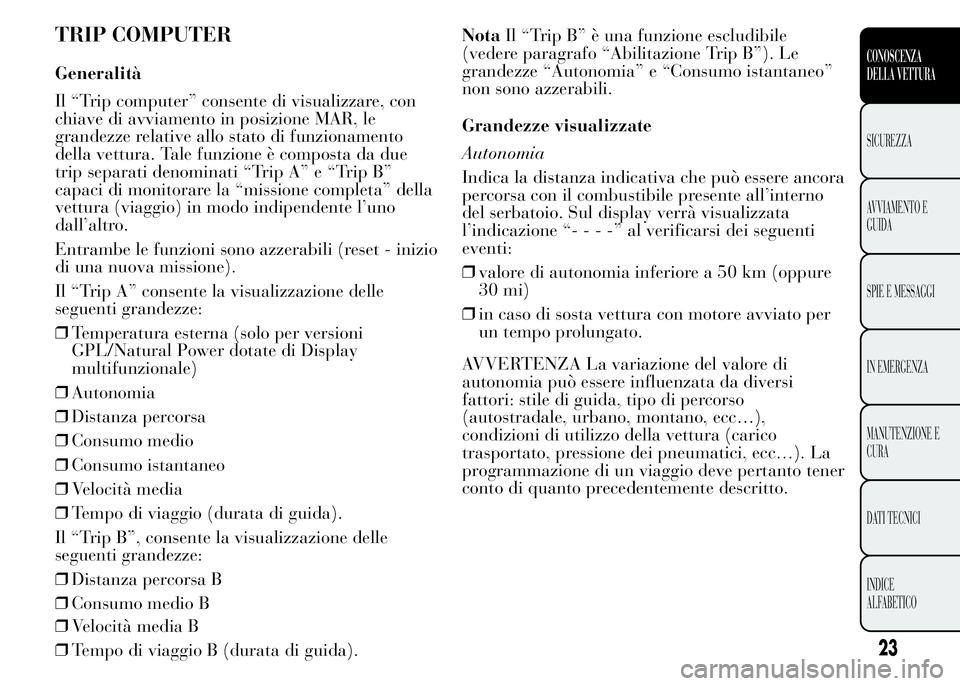

TRIP COMPUTER
Generalità
Il “Trip computer” consente di visualizzare, con
chiave di avviamento in posizione MAR, le
grandezze relative allo stato di funzionamento
della vettura. Tale funzione è composta da due
trip separati denominati “Trip A” e “Trip B”
capaci di monitorare la “missione completa” della
vettura (viaggio) in modo indipendente l’uno
dall’altro.
Entrambe le funzioni sono azzerabili (reset - inizio
di una nuova missione).
Il “Trip A” consente la visualizzazione delle
seguenti grandezze:
❒Temperatura esterna (solo per versioni
GPL/Natural Power dotate di Display
multifunzionale)
❒Autonomia
❒Distanza percorsa
❒Consumo medio
❒Consumo istantaneo
❒Velocità media
❒Tempo di viaggio (durata di guida).
Il “Trip B”, consente la visualizzazione delle
seguenti grandezze:
❒Distanza percorsa B
❒Consumo medio B
❒Velocità media B
❒Tempo di viaggio B (durata di guida).NotaIl “Trip B” è una funzione escludibile
(vedere paragrafo “Abilitazione Trip B”). Le
grandezze “Autonomia” e “Consumo istantaneo”
non sono azzerabili.
Grandezze visualizzate
Autonomia
Indica la distanza indicativa che può essere ancora
percorsa con il combustibile presente all’interno
del serbatoio. Sul display verrà visualizzata
l’indicazione “----”alverificarsi dei seguenti
eventi:
❒valore di autonomia inferiore a 50 km (oppure
30 mi)
❒in caso di sosta vettura con motore avviato per
un tempo prolungato.
AVVERTENZA La variazione del valore di
autonomia può essere influenzata da diversi
fattori: stile di guida, tipo di percorso
(autostradale, urbano, montano, ecc…),
condizioni di utilizzo della vettura (carico
trasportato, pressione dei pneumatici, ecc…). La
programmazione di un viaggio deve pertanto tener
conto di quanto precedentemente descritto.
23
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

Distanza percorsa
Indica la distanza percorsa dall’inizio della nuova
missione.
Consumo medio
Rappresenta la media indicativa dei consumi
dall’inizio della nuova missione.
Consumo istantaneo
Esprime la variazione, aggiornata costantemente,
del consumo di combustibile. In caso di sosta
vettura con motore avviato sul display verrà
visualizzata l’indicazione “----”.
Velocità media
Rappresenta il valore medio della velocità vettura
in funzione del tempo complessivamente trascorso
dall’inizio della nuova missione.
Tempo di viaggio
Tempo trascorso dall’inizio della nuova missione.

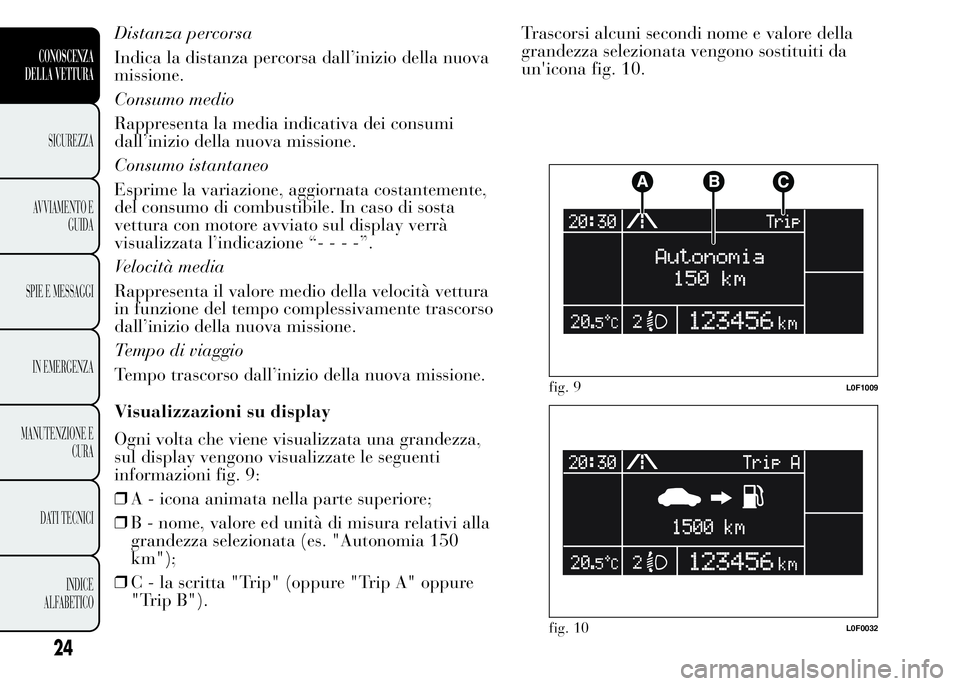

Visualizzazioni su display
Ogni volta che viene visualizzata una grandezza,
sul display vengono visualizzate le seguenti
informazioni fig. 9:
❒A - icona animata nella parte superiore;
❒B - nome, valore ed unità di misura relativi alla
grandezza selezionata (es. "Autonomia 150
km");
❒C - la scritta "Trip" (oppure "Trip A" oppure
"Trip B").Trascorsi alcuni secondi nome e valore della
grandezza selezionata vengono sostituiti da
un'icona fig. 10.
fig. 9L0F1009
fig. 10L0F0032
24
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

❒"Consumo medio A" (se attivo il Trip A,
oppure "B" se attivo il Trip B);
❒
"Distanza A" (se attivo il Trip A,
oppure "B" se attivo il Trip B);
❒
"Consumo istantaneo";
❒
"Velocità media A" (se attivo il Trip A,
oppure "B" se attivo il Trip B);
❒
"Tempo di viaggio A" (se attivo il Trip A,

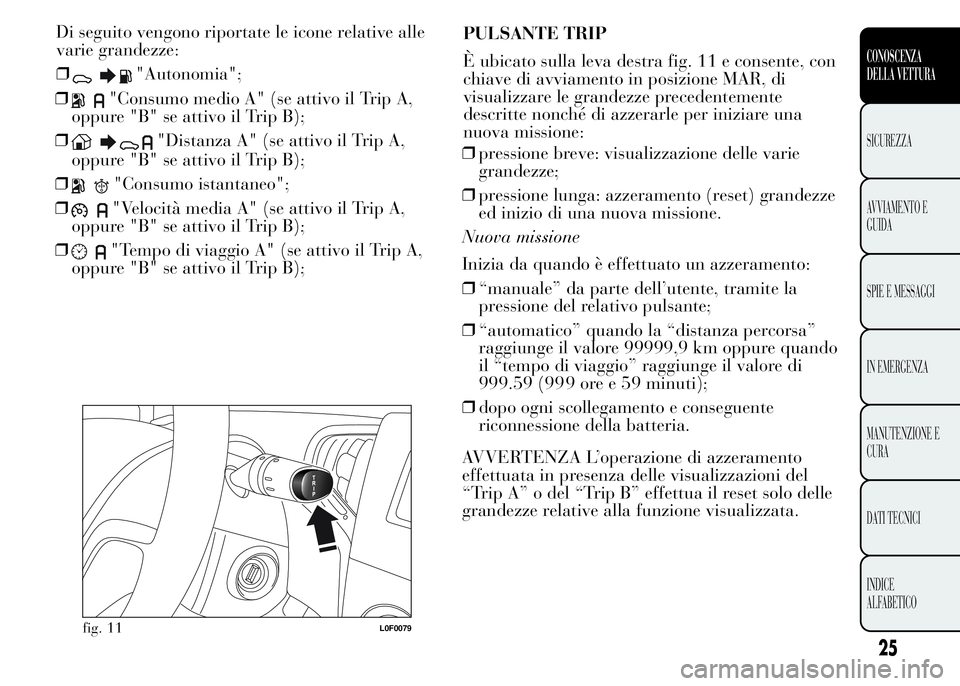

oppure "B" se attivo il Trip B);PULSANTE TRIP
È ubicato sulla leva destra fig. 11 e consente, con
chiave di avviamento in posizione MAR, di
visualizzare le grandezze precedentemente
descritte nonché di azzerarle per iniziare una
nuova missione:
❒pressione breve: visualizzazione delle varie
grandezze;
❒pressione lunga: azzeramento (reset) grandezze
ed inizio di una nuova missione.
Nuova missione
Inizia da quando è effettuato un azzeramento:
❒“manuale” da parte dell’utente, tramite la
pressione del relativo pulsante;
❒“automatico” quando la “distanza percorsa”
raggiunge il valore 99999,9 km oppure quando
il “tempo di viaggio” raggiunge il valore di
999.59 (9 9 ore e 59 minuti);
❒dopo ogni scollegamento e conseguente
riconnessione della batteria.
AVVERTENZA L’operazione di azzeramento
effettuata in presenza delle visualizzazioni del
“Trip A” o del “Trip B” effettua il reset solo delle
grandezze relative alla funzione visualizzata.
fig. 11L0F0079
25
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO
Di seguito vengono riportate le icone relative alle
varie grandezze:
❒
"Autonomia";
9

Uscita Trip
Si esce automaticamente dalla funzione TRIP una
volta visualizzate tutte le grandezze oppure
mantenendo premuto il pulsante
per più di 1
secondo.
SIMBOLOGIA
Su alcuni componenti della vettura sono presenti
delle targhette colorate, la cui simbologia indica
precauzioni importanti da osservare nei confronti
del componente stesso. È inoltre presente una
targhetta riepilogativa della simbologia ubicata
sotto il cofano motore.
26
CONOSCENZA
DELLA VETTURA
SICUREZZA
AVVIAMENTO E
GUIDA
SPIE E MESSAGGI
IN EMERGENZA
MANUTENZIONE E
CURA
DATI TECNICI
INDICE
ALFABETICO

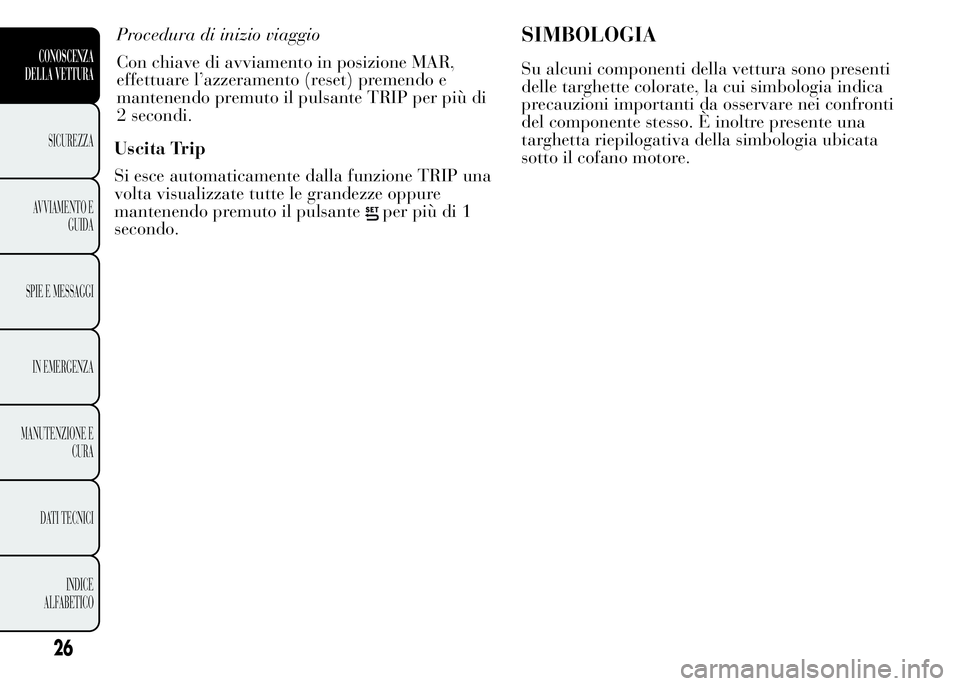

Procedura di inizio viaggio
Con chiave di avviamento in posizione MAR,
effettuare l’azzeramento (reset) premendo e
mantenendo premuto il pulsante TRIP per più di
2 secondi.
