Lancia Ypsilon 2018 Kezelési és karbantartási útmutató (in Hungarian)

EOBD RENDSZER
Az EOBD (European On Board Diagnosis)
diagnosztikai rendszer folyamatos ellenőrzés alatt
tartja jármű a károsanyag-kibocsátással kapcsolatban
álló alkatrészeit. Továbbá ez a rendszer a
műszercsoporton felgyulladó figyelmeztető lámpával
és (egyes változatoknál/piacokon) a kijelzőn
megjelenő üzenettel jelzi is azokat a körülményeket,
amelyek ezeket az alkatrészeket károsíthatják (lásd
a „Figyelmeztető lámpák és üzenetek” című fejezetet).
Az EOBD (European On Board Diagnosis) rendszer
céljai a következők:
❒állandó ellenőrzés alatt tartani a berendezés
hatékonyságát;
❒a károsanyag-kibocsátás növekedésének jelzése;
❒jelezni a károsodott egységek cseréjének
szükségességét.
A rendszer továbbá el van látva egy diagnosztikai
csatlakozóval, amelyre a megfelelő műszert
csatlakoztatva lehetséges a memorizált hibakódok
kiolvasása, több más speciális diagnosztikai és a motor
működésével összefüggő paraméterrel együtt.
FIGYELMEZTETÉS Az üzemzavarok kijavítása
után a Lancia márkaszervizek a rendszer hibátlan
működésének ellenőrzése céljából elvégezhetik a
berendezés tesztelését próbapadon, vagy ha szükséges,
akár hosszabb távú próbaút során is.
„DUALDRIVE” ELEKTROMOS
SZERVOKORMÁNY
Csak a gyújtáskulcs MAR állásában, járó motor
esetén működik. A kormánymű lehetővé teszi
a vezető számára a kormányzáskor kifejtendő erőnek
a vezetési körülményektől függő beállítását.
FIGYELMEZTETÉS Az indítókulcs gyors
elfordítását követően a szervokormány teljes rásegítő
hatása csak néhány másodperc után jelentkezik.
CITY FUNKCIÓ BEKAPCSOLÁSA/
KIKAPCSOLÁSA
A funkció be- és kikapcsolásához nyomjuk meg a
CITY ábra 75 gombot. A funkció bekapcsolt állapotát
a CITY felirat felgyulladása jelzi a kijelzőn (egyes
változatoknál ezt a műszercsoporton felgyulladó
CITY felirat jelzi).
ábra 75L0F0082
97
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

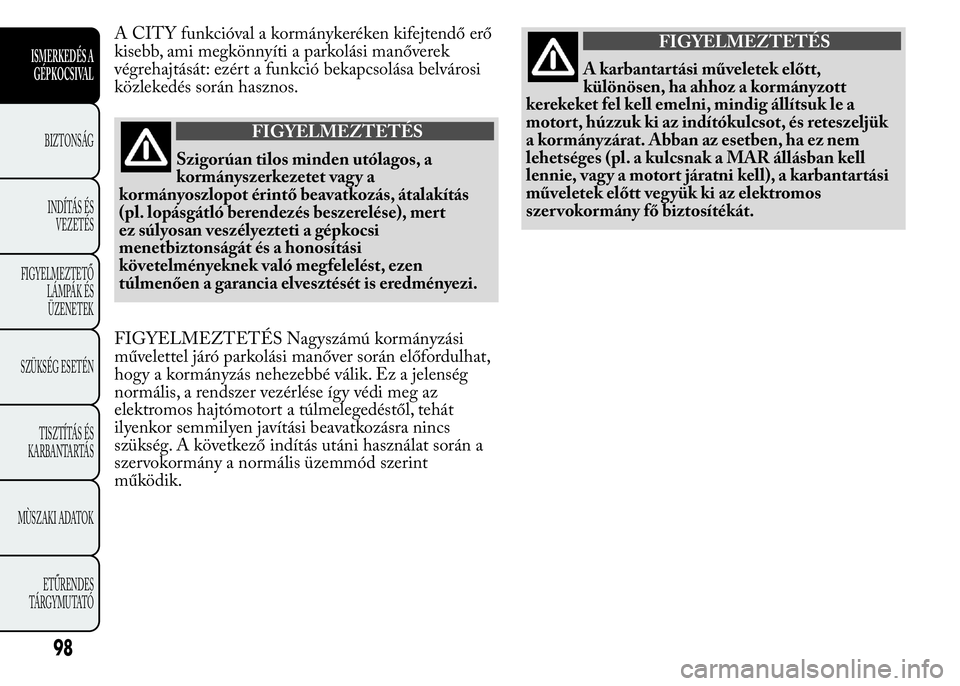

A CITY funkcióval a kormánykeréken kifejtendő erő
kisebb, ami megkönnyíti a parkolási manőverek
végrehajtását: ezért a funkció bekapcsolása belvárosi
közlekedés során hasznos.
FIGYELMEZTETÉS
Szigorúan tilos minden utólagos, a
kormányszerkezetet vagy a
kormányoszlopot érintő beavatkozás, átalakítás
(pl. lopásgátló berendezés beszerelése), mert
ez súlyosan veszélyezteti a gépkocsi
menetbiztonságát és a honosítási
követelményeknek való megfelelést, ezen
túlmenően a garancia elvesztését is eredményezi.
FIGYELMEZTETÉS Nagyszámú kormányzási
művelettel járó parkolási manőver során előfordulhat,
hogy a kormányzás nehezebbé válik. Ez a jelenség
normális, a rendszer vezérlése így védi meg az
elektromos hajtómotort a túlmelegedéstől, tehát
ilyenkor semmilyen javítási beavatkozásra nincs
szükség. A következő indítás utáni használat során a
szervokormány a normális üzemmód szerint
működik.
FIGYELMEZTETÉS
A karbantartási műveletek előtt,
különösen, ha ahhoz a kormányzott
kerekeket fel kell emelni, mindig állítsuk le a
motort, húzzuk ki az indítókulcsot, és reteszeljük
a kormányzárat. Abban az esetben, ha ez nem
lehetséges (pl. a kulcsnak a MAR állásban kell
lennie, vagy a motort járatni kell), a karbantartási
műveletek előtt vegyük ki az elektromos
szer vokormány fő biztosítékát.
98
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

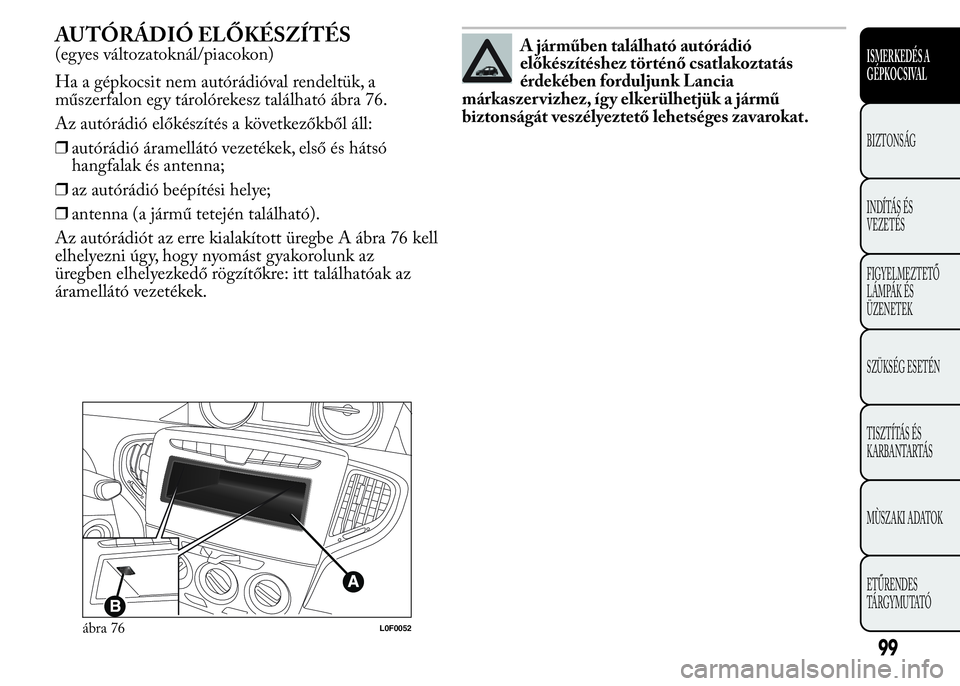

AUTÓRÁDIÓ ELŐKÉSZÍTÉS
(egyes változatoknál/piacokon)
Ha a gépkocsit nem autórádióval rendeltük, a
műszerfalon egy tárolórekesz található ábra 76.
Az autórádió előkészítés a következőkből áll:
❒autórádió áramellátó vezetékek, első és hátsó
hangfalak és antenna;
❒az autórádió beépítési helye;
❒antenna (a jármű tetején található).
Az autórádiót az erre kialakított üregbe A ábra 76 kell
elhelyezni úgy, hogy nyomást gyakorolunk az
üregben elhelyezkedő rögzítőkre: itt találhatóak az
áramellátó vezetékek.A járműben található autórádió
előkészítéshez történő csatlakoztatás
érdekében forduljunk Lancia
márkaszer vizhez, így elkerülhetjük a jármű
biztonságát veszélyeztető lehetséges zavarokat.
ábra 76L0F0052
99
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

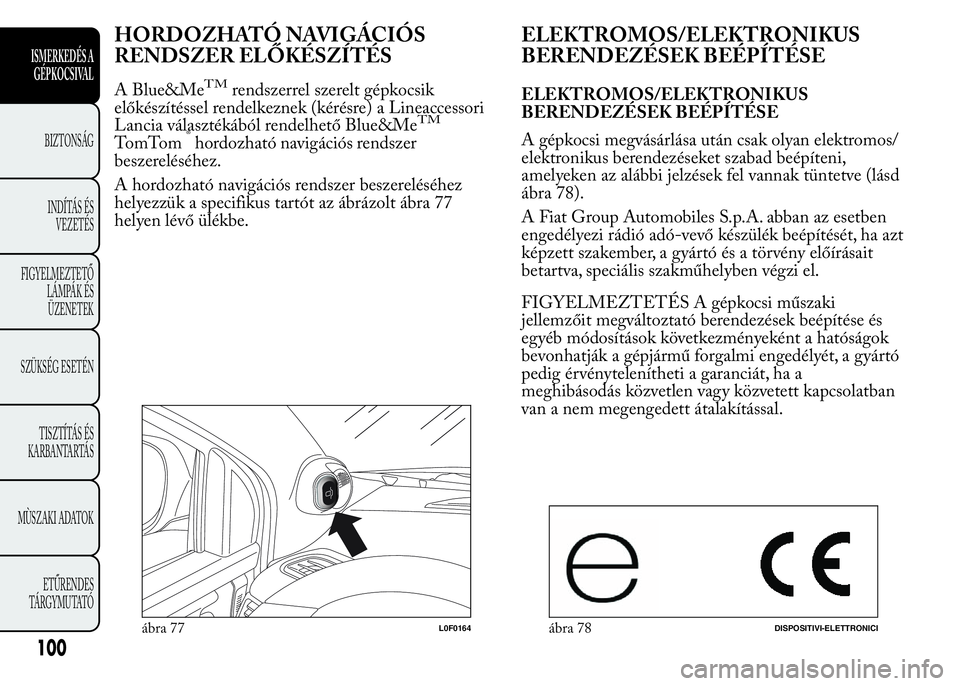

HORDOZHATÓ NAVIGÁCIÓS
RENDSZER ELŐKÉSZÍTÉS
A Blue&MeTMrendszerrel szerelt gépkocsik
előkészítéssel rendelkeznek (kérésre) a Lineaccessori
Lancia választékából rendelhető Blue&Me
TM
To m To m®hordozható navigációs rendszer
beszereléséhez.
A hordozható navigációs rendszer beszereléséhez
helyezzük a specifikus tartót az ábrázolt ábra 77
helyen lévő ülékbe.
ELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSE
ELEKTROMOS/ELEKTRONIKUS
BERENDEZÉSEK BEÉPÍTÉSE
A gépkocsi megvásárlása után csak olyan elektromos/
elektronikus berendezéseket szabad beépíteni,
amelyeken az alábbi jelzések fel vannak tüntetve (lásd
ábra 78).
A Fiat Group Automobiles S.p.A. abban az esetben
engedélyezi rádió adó-vevő készülék beépítését, ha azt
képzett szakember, a gyártó és a törvény előírásait
betartva, speciális szakműhelyben végzi el.
FIGYELMEZTETÉS A gépkocsi műszaki
jellemzőit megváltoztató berendezések beépítése és
egyéb módosítások következményeként a hatóságok
bevonhatják a gépjármű forgalmi engedélyét, a gyártó
pedig érvénytelenítheti a garanciát, ha a
meghibásodás közvetlen vagy közvetett kapcsolatban
van a nem megengedett átalakítással.
ábra 77L0F0164ábra 78DISPOSITIVI-ELETTRONICI
100
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

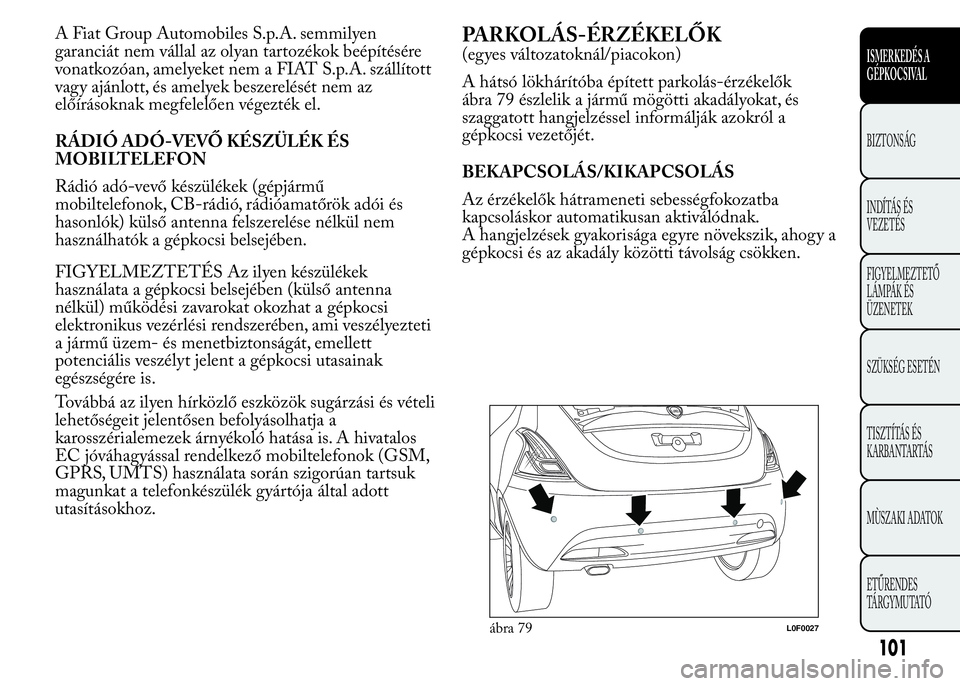

A Fiat Group Automobiles S.p.A. semmilyen
garanciát nem vállal az olyan tartozékok beépítésére
vonatkozóan, amelyeket nem a FIAT S.p.A. szállított
vagy ajánlott, és amelyek beszerelését nem az
előírásoknak megfelelően végezték el.
RÁDIÓ ADÓ-VEVŐ KÉSZÜLÉK ÉS
MOBILTELEFON
Rádió adó-vevő készülékek (gépjármű
mobiltelefonok, CB-rádió, rádióamatőrök adói és
hasonlók) külső antenna felszerelése nélkül nem
használhatók a gépkocsi belsejében.
FIGYELMEZTETÉS Az ilyen készülékek
használata a gépkocsi belsejében (külső antenna
nélkül) működési zavarokat okozhat a gépkocsi
elektronikus vezérlési rendszerében, ami veszélyezteti
a jármű üzem- és menetbiztonságát, emellett
potenciális veszélyt jelent a gépkocsi utasainak
egészségére is.
Továbbá az ilyen hírközlő eszközök sugárzási és vételi
lehetőségeit jelentősen befolyásolhatja a
karosszérialemezek árnyékoló hatása is. A hivatalos
EC jóváhagyással rendelkező mobiltelefonok (GSM,
GPRS, UMTS) használata során szigorúan tartsuk
magunkat a telefonkészülék gyártója által adott
utasításokhoz.PARKOLÁS-ÉRZÉKELŐK
(egyes változatoknál/piacokon)
A hátsó lökhárítóba épített parkolás-érzékelők
ábra 79 észlelik a jármű mögötti akadályokat, és
szaggatott hangjelzéssel informálják azokról a
gépkocsi vezetőjét.
BEKAPCSOLÁS/KIKAPCSOLÁS
Az érzékelők hátrameneti sebességfokozatba
kapcsoláskor automatikusan aktiválódnak.
A hangjelzések gyakorisága egyre növekszik, ahogy a
gépkocsi és az akadály közötti távolság csökken.
LANCIA
ábra 79L0F0027
101
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

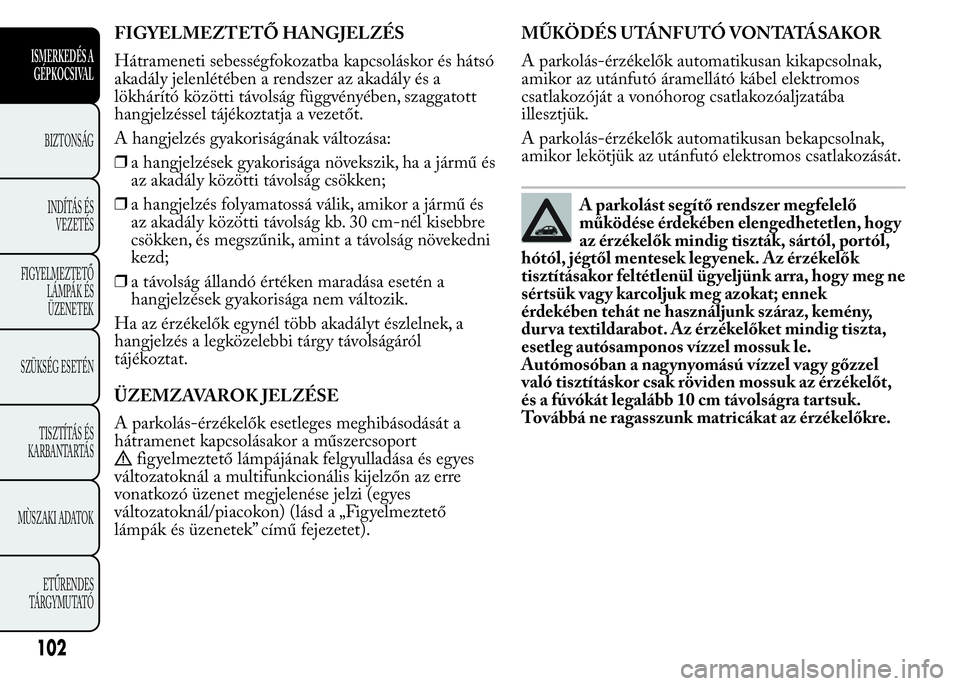

FIGYELMEZTETŐ HANGJELZÉS
Hátrameneti sebességfokozatba kapcsoláskor és hátsó
akadály jelenlétében a rendszer az akadály és a
lökhárító közötti távolság függvényében, szaggatott
hangjelzéssel tájékoztatja a vezetőt.
A hangjelzés gyakoriságának változása:
❒a hangjelzések gyakorisága növekszik, ha a jármű és
az akadály közötti távolság csökken;
❒a hangjelzés folyamatossá válik, amikor a jármű és
az akadály közötti távolság kb. 30 cm-nél kisebbre
csökken, és megszűnik, amint a távolság növekedni
kezd;
❒a távolság állandó értéken maradása esetén a
hangjelzések gyakorisága nem változik.
Ha az érzékelők egynél több akadályt észlelnek, a
hangjelzés a legközelebbi tárgy távolságáról
tájékoztat.
ÜZEMZAVAROK JELZÉSE
A parkolás-érzékelők esetleges meghibásodását a
hátramenet kapcsolásakor a műszercsoport
figyelmeztető lámpájának felgyulladása és egyes
változatoknál a multifunkcionális kijelzőn az erre
vonatkozó üzenet megjelenése jelzi (egyes
változatoknál/piacokon) (lásd a „Figyelmeztető
lámpák és üzenetek” című fejezetet).MŰKÖDÉS UTÁNFUTÓ VONTATÁSAKOR
A parkolás-érzékelők automatikusan kikapcsolnak,
amikor az utánfutó áramellátó kábel elektromos
csatlakozóját a vonóhorog csatlakozóaljzatába
illesztjük.
A parkolás-érzékelők automatikusan bekapcsolnak,
amikor lekötjük az utánfutó elektromos csatlakozását.
A parkolást segítő rendszer megfelelő
működése érdekében elengedhetetlen, hog y
az érzékelők mindig tiszták, sártól, portól,
hótól, jégtől mentesek legyenek. Az érzékelők
tisztításakor feltétlenül ügyeljünk arra, hogy meg ne
sértsük vag y karcoljuk meg azokat; ennek
érdekében tehát ne használjunk száraz, kemény,
dur va textildarabot. Az érzékelőket mindig tiszta,
esetleg autósamponos vízzel mossuk le.
Autómosóban a nagynyomású vízzel vagy gőzzel
való tisztításkor csak röviden mossuk az érzékelőt,
és a fúvókát legalább 10 cm távolságra tartsuk.
Továbbá ne ragasszunk matricákat az érzékelőkre.
102
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

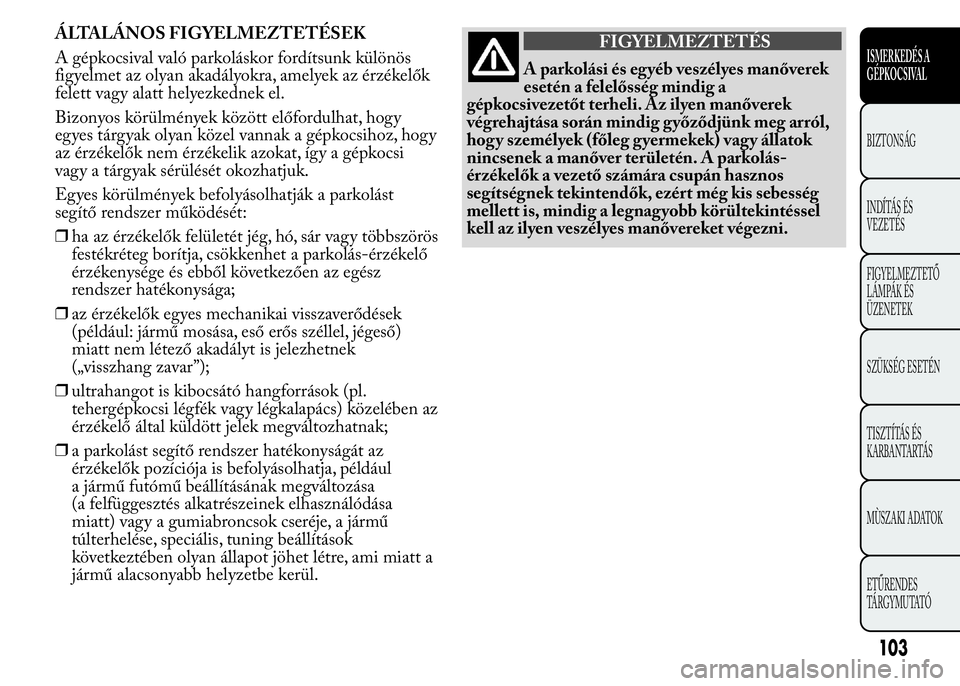

ÁLTALÁNOS FIGYELMEZTETÉSEK
A gépkocsival való parkoláskor fordítsunk különös
figyelmet az olyan akadályokra, amelyek az érzékelők
felett vagy alatt helyezkednek el.
Bizonyos körülmények között előfordulhat, hogy
egyes tárgyak olyan közel vannak a gépkocsihoz, hogy
az érzékelők nem érzékelik azokat, így a gépkocsi
vagy a tárgyak sérülését okozhatjuk.
Egyes körülmények befolyásolhatják a parkolást
segítő rendszer működését:
❒ha az érzékelők felületét jég, hó, sár vagy többszörös
festékréteg borítja, csökkenhet a parkolás-érzékelő
érzékenysége és ebből következően az egész
rendszer hatékonysága;
❒az érzékelők egyes mechanikai visszaverődések
(például: jármű mosása, eső erős széllel, jégeső)
miatt nem létező akadályt is jelezhetnek
(„visszhang zavar”);
❒ultrahangot is kibocsátó hangforrások (pl.
tehergépkocsi légfék vagy légkalapács) közelében az
érzékelő által küldött jelek megváltozhatnak;
❒a parkolást segítő rendszer hatékonyságát az
érzékelők pozíciója is befolyásolhatja, például
a jármű futómű beállításának megváltozása
(a felfüggesztés alkatrészeinek elhasználódása
miatt) vagy a gumiabroncsok cseréje, a jármű
túlterhelése, speciális, tuning beállítások
következtében olyan állapot jöhet létre, ami miatt a
jármű alacsonyabb helyzetbe kerül.FIGYELMEZTETÉS
A parkolási és egyéb veszélyes manőverek
esetén a felelősség mindig a
gépkocsivezetőt terheli. Az ilyen manőverek
végrehajtása során mindig győződjünk meg arról,
hogy személyek (főleg gyermekek) vagy állatok
nincsenek a manőver területén. A parkolás-
érzékelők a vezető számára csupán hasznos
segítségnek tekintendők, ezért még kis sebesség
mellett is, mindig a legnagyobb körültekintéssel
kell az ilyen veszélyes manővereket végezni.
103
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

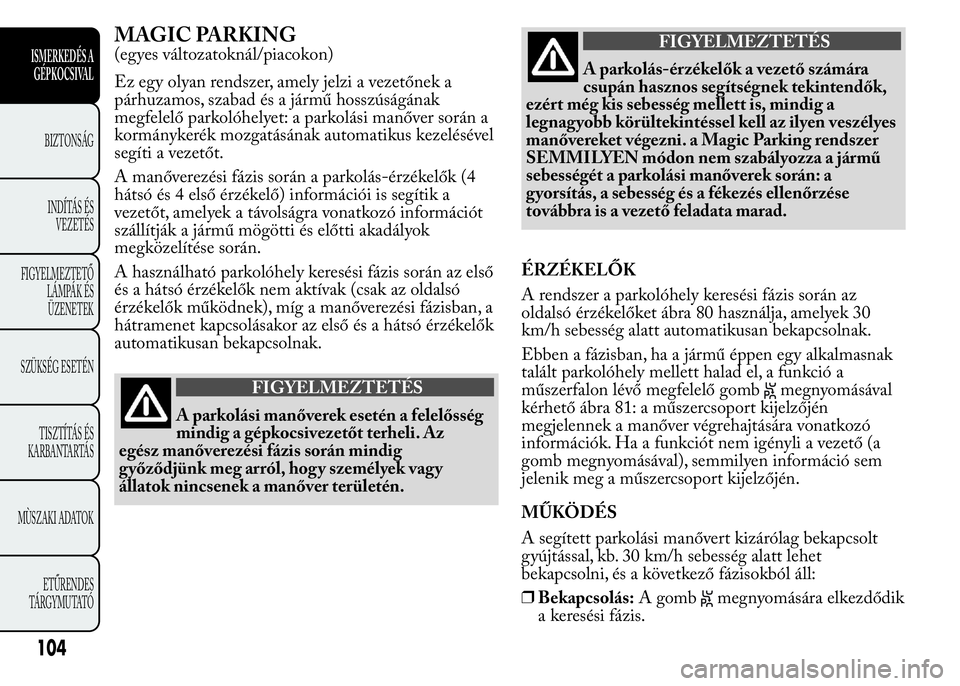

MAGIC PARKING
(egyes változatoknál/piacokon)
Ez egy olyan rendszer, amely jelzi a vezetőnek a
párhuzamos, szabad és a jármű hosszúságának
megfelelő parkolóhelyet: a parkolási manőver során a
kormánykerék mozgatásának automatikus kezelésével
segíti a vezetőt.
A manőverezési fázis során a parkolás-érzékelők (4
hátsó és 4 első érzékelő) információi is segítik a
vezetőt, amelyek a távolságra vonatkozó információt
szállítják a jármű mögötti és előtti akadályok
megközelítése során.
A használható parkolóhely keresési fázis során az első
és a hátsó érzékelők nem aktívak (csak az oldalsó
érzékelők működnek), míg a manőverezési fázisban, a
hátramenet kapcsolásakor az első és a hátsó érzékelők
automatikusan bekapcsolnak.
FIGYELMEZTETÉS
A parkolási manőverek esetén a felelősség
mindig a gépkocsivezetőt terheli. Az
egész manőverezési fázis során mindig
g yőződjünk meg arról, hogy személyek vagy
állatok nincsenek a manőver területén.
FIGYELMEZTETÉS
A parkolás-érzékelők a vezető számára
csupán hasznos segítségnek tekintendők,
ezért még kis sebesség mellett is, mindig a
legnagyobb körültekintéssel kell az ilyen veszélyes
manővereket végezni. a Magic Parking rendszer
SEMMILYEN módon nem szabályozza a jármű
sebességét a parkolási manőverek során: a
gyorsítás, a sebesség és a fékezés ellenőrzése
továbbra is a vezető feladata marad.
ÉRZÉKELŐK
A rendszer a parkolóhely keresési fázis során az
oldalsó érzékelőket ábra 80 használja, amelyek 30
km/h sebesség alatt automatikusan bekapcsolnak.
Ebben a fázisban, ha a jármű éppen egy alkalmasnak
talált parkolóhely mellett halad el, a funkció a
műszerfalon lévő megfelelő gomb
megnyomásával
kérhető ábra 81: a műszercsoport kijelzőjén
megjelennek a manőver végrehajtására vonatkozó
információk. Ha a funkciót nem igényli a vezető (a
gomb megnyomásával), semmilyen információ sem
jelenik meg a műszercsoport kijelzőjén.
MŰKÖDÉS
A segített parkolási manővert kizárólag bekapcsolt
gyújtással, kb. 30 km/h sebesség alatt lehet
bekapcsolni, és a következő fázisokból áll:
❒Bekapcsolás:A gomb
megnyomására elkezdődik
a keresési fázis.
104
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ

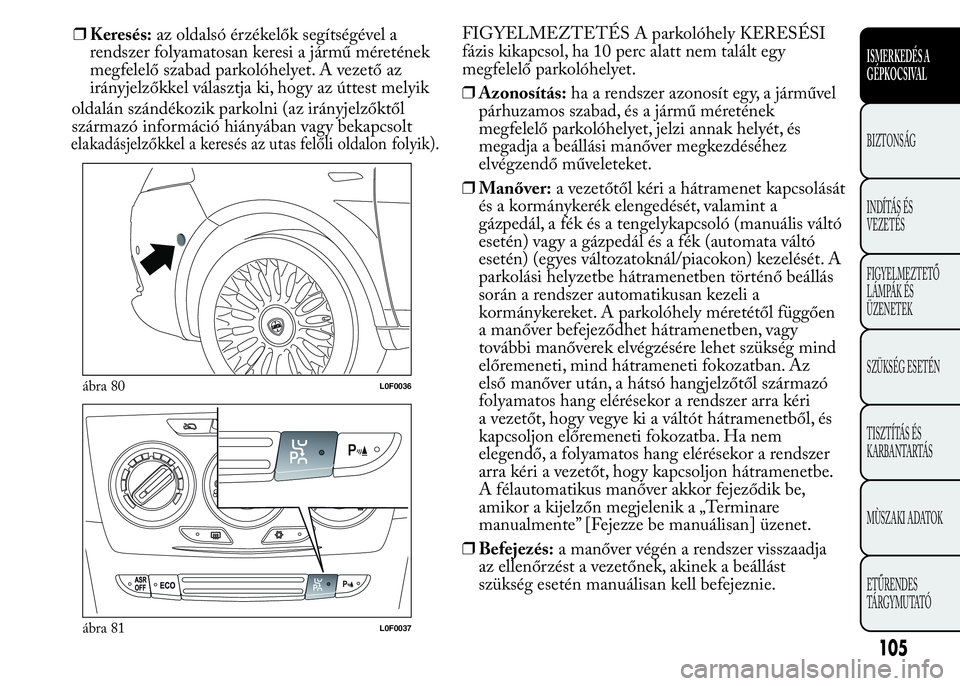

oldalán szándékozik parkolni (az irányjelzőktől
származó információ hiányában vagy bekapcsolt
elakadásjelzőkkel a keresés az utas felőli oldalonfolyik).
FIGYELMEZTETÉS A parkolóhely KERESÉSI
fázis kikapcsol, ha 10 perc alatt nem talált egy
megfelelő parkolóhelyet.
❒Azonosítás:ha a rendszer azonosít egy, a járművel
párhuzamos szabad, és a jármű méretének
megfelelő parkolóhelyet, jelzi annak helyét, és
megadja a beállási manőver megkezdéséhez
elvégzendő műveleteket.
❒Manőver:a vezetőtől kéri a hátramenet kapcsolását
és a kormánykerék elengedését, valamint a
gázpedál, a fék és a tengelykapcsoló (manuális váltó
esetén) vagy a gázpedál és a fék (automata váltó
esetén) (egyes változatoknál/piacokon) kezelését. A
parkolási helyzetbe hátramenetben történő beállás
során a rendszer automatikusan kezeli a
kormánykereket. A parkolóhely méretétől függően
a manőver befejeződhet hátramenetben, vagy
további manőverek elvégzésére lehet szükség mind
előremeneti, mind hátrameneti fokozatban. Az
első manőver után, a hátsó hangjelzőtől származó
folyamatos hang elérésekor a rendszer arra kéri
a vezetőt, hogy vegye ki a váltót hátramenetből, és
kapcsoljon előremeneti fokozatba. Ha nem
elegendő, a folyamatos hang elérésekor a rendszer
arra kéri a vezetőt, hogy kapcsoljon hátramenetbe.
A félautomatikus manőver akkor fejeződik be,
amikor a kijelzőn megjelenik a „Terminare
manualmente” [Fejezze be manuálisan] üzenet.
❒Befejezés:a manőver végén a rendszer visszaadja
az ellenőrzést a vezetőnek, akinek a beállást
szükség esetén manuálisan kell befejeznie.
ábra 80L0F0036
ábra 81L0F0037
105
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
❒Keresés:az oldalsó érzékelők segítségével a
rendszer folyamatosan keresi a jármű méretének
megfelelő szabad parkolóhelyet. A vezető az
irányjelzőkkel választja ki, hogy az úttest melyik

FIGYELMEZTETÉS A MANŐVEREZÉSI fázis
kikapcsol, ha 3 perc alatt nem került befejezésre a
parkolás.
FIGYELMEZTETÉS Miután befejeződött a
tolatási manőver, a hátrameneti fokozat kivételekor a
kormánykerék egyenesbe áll. A vezető feladata a
manőver manuálisan történő befejezése.
A Magic Parking működése különböző
eg ységeken alapszik: első és hátsó
parkolás-érzékelők; oldalsó érzékelők,
kormánymű; kerekek és fékberendezés;
műszercsoport. Veg yük figyelembe, hogy ezen
rendszerek eg yikének rendellenes működése
befolyásolhatja a rendszer működését.
A MANŐVEREZÉSI FÁZISOK
ISMERTETÉSE
Bekapcsolás
A rendszer bekapcsolása a gomb
megnyomásával
történik: a rendszer a bekapcsolás után megkezdi
a keresési fázist (a nyomógombon levő led világítása
jelzi az aktív rendszert).
Mivel a rendszer a parkolóhelyek felismerését még
kikapcsolt állapotban is végrehajtja, a rendszer
bekapcsolható akkor is, amikor éppen elhaladtunk egy
megfelelőnek ítélt parkolóhely mellett.Abban az esetben, ha a rendszer azonosította a
parkolóhelyet (a keresési fázis nem kerül elvégzésre), a
rendszer a műszercsoport kijelzőjén jelzi a vezető
számára a manőver helyes elvégzéséhez szükséges
műveleteket.
Parkolóhely keresése
A keresési fázis során ábra 82 a járműnek a forgalmi
sávot követve, 30 km/h alatti sebességgel, és a parkoló
járművektől 50 cm és 130 cm közötti távolságra kell
haladnia. Egy parkolóhely akkor tekinthető
megfelelőnek, ha kb. 80 cm-rel hosszabb a jármű
méreténél.
ábra 82L0F1001
106
ISMERKEDÉS A
GÉPKOCSIVAL
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG ESETÉN
TISZTÍTÁS ÉS
KARBANTARTÁS
MÙSZAKI ADATOK
ETŰRENDES
TÁRGYMUTATÓ
