Lancia Ypsilon 2021 Drift- och underhållshandbok (in Swedish)

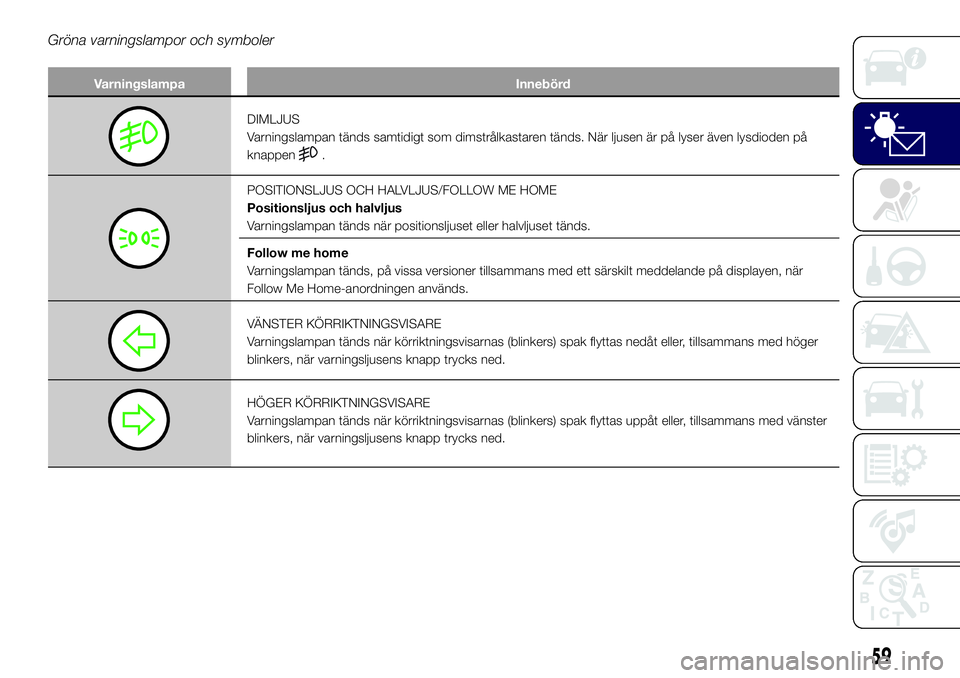

Gröna varningslampor och symboler
Varningslampa Innebörd
DIMLJUS
Varningslampan tänds samtidigt som dimstrålkastaren tänds. När ljusen är på lyser även lysdioden på
knappen
.
POSITIONSLJUS OCH HALVLJUS/FOLLOW ME HOME
Positionsljus och halvljus
Varningslampan tänds när positionsljuset eller halvljuset tänds.
Follow me home
Varningslampan tänds, på vissa versioner tillsammans med ett särskilt meddelande på displayen, när
Follow Me Home-anordningen används.
VÄNSTER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas nedåt eller, tillsammans med höger
blinkers, när varningsljusens knapp trycks ned.
HÖGER KÖRRIKTNINGSVISARE
Varningslampan tänds när körriktningsvisarnas (blinkers) spak flyttas uppåt eller, tillsammans med vänster
blinkers, när varningsljusens knapp trycks ned.
59

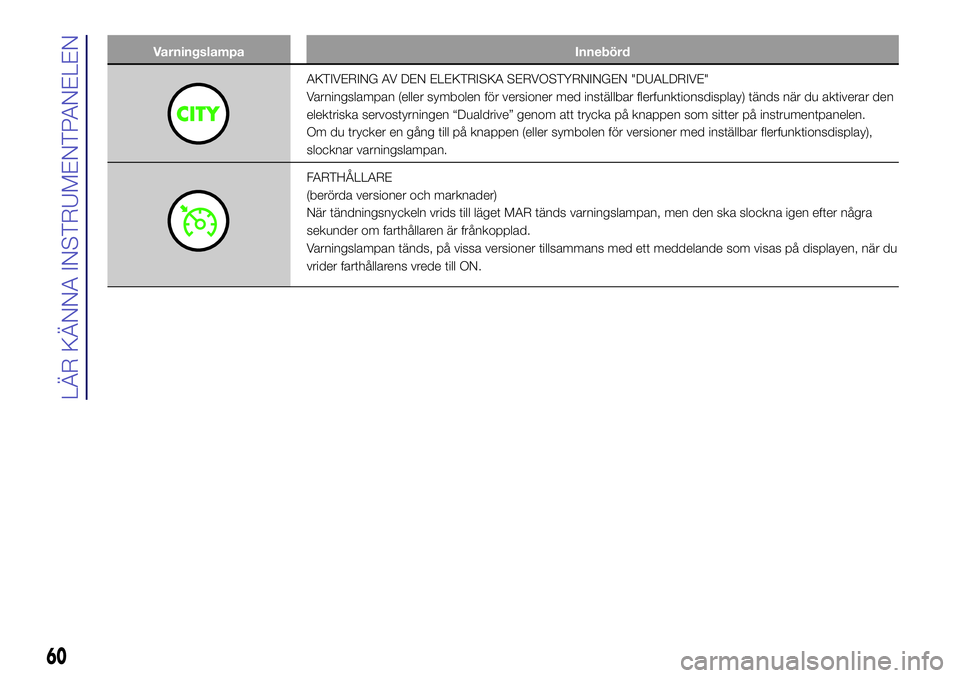

Varningslampa Innebörd
AKTIVERING AV DEN ELEKTRISKA SERVOSTYRNINGEN "DUALDRIVE"
Varningslampan (eller symbolen för versioner med inställbar flerfunktionsdisplay) tänds när du aktiverar den
elektriska servostyrningen “Dualdrive” genom att trycka på knappen som sitter på instrumentpanelen.
Om du trycker en gång till på knappen (eller symbolen för versioner med inställbar flerfunktionsdisplay),
slocknar varningslampan.
FARTHÅLLARE
(berörda versioner och marknader)
När tändningsnyckeln vrids till läget MAR tänds varningslampan, men den ska slockna igen efter några
sekunder om farthållaren är frånkopplad.
Varningslampan tänds, på vissa versioner tillsammans med ett meddelande som visas på displayen, när du
vrider farthållarens vrede till ON.
60
LÄR KÄNNA INSTRUMENTPANELEN

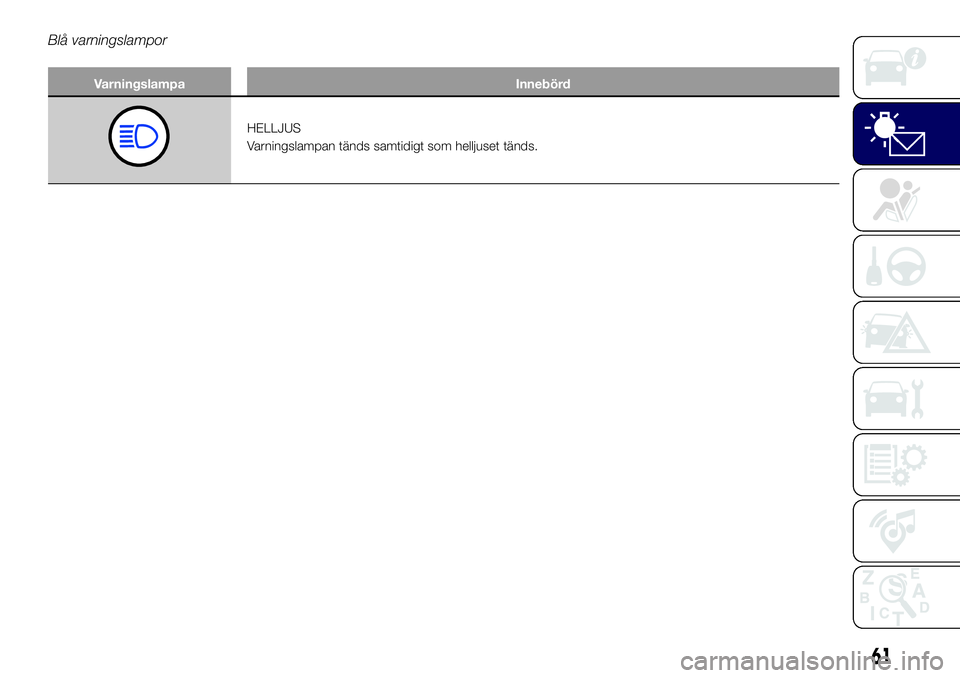

Blå varningslampor
Varningslampa Innebörd
HELLJUS
Varningslampan tänds samtidigt som helljuset tänds.
61

SYMBOLER OCH MEDDELANDEN PÅ DISPLAYEN
Symboler och meddelanden Innebörd
RISK FÖR IS PÅ VÄGEN
(berörda versioner och marknader)
På versioner med en "inställbar flerfunktionsdisplay" visas ett meddelande tillsammans
med en symbol på displayen när utomhustemperaturen är 3°C eller lägre.
OBSERVERA! Om det är fel på sensorn för utomhustemperatur, visas bara streck på
displayen i stället för värdet.
INAKTIVERING AV ASR-SYSTEMET
ASR-systemet kan inaktiveras genom att trycka på ASR OFF-knappen.
På versioner med inställbar flerfunktionsdisplay, signaleras inaktiveringen genom att ett
särskilt meddelande och en symbol visas på displayen. Samtidigt tänds lysindikatorn som
sitter på ASR OFF-knappen.
OMSTÄLLNING BENSIN/METAN
(berörda versioner och marknader)
Varningslampan lyser med fast sken: metangasdrift.
Varningslampan är släckt: bensindrift.
Om fel skulle uppstå i metanbränslesystemet, symbolen visas tillsammans med ett
dedikerat meddelande.
I så fall, ska du snarast möjligt vända dig till Lancias servicenät och fortsätta att köra med
bensindrift.
AKTIVERING/AVAKTIVERING AV START&STOP-
SYSTEMETAktivera Start&Stop
Aktivering av Start&Stop signaleras av ett meddelande på displayen.
I detta läge är lysdioden på knappen
som sitter på instrumentpanelens list släckt.
Avaktivera Start&Stop-systemet
Inaktiveringen av Start&Stop-systemet signaleras av att ett meddelande och, på versioner
med inställbar flerfunktionsdisplay, symbolen
visas på displayen.
När systemet är inaktiverat, lyser lysdioden på knappen
.
62
LÄR KÄNNA INSTRUMENTPANELEN

Symboler och meddelanden Innebörd
FEL PÅ START&STOP-SYSTEMETFelet på Start&Stop-systemet signaleras av att meddelandet visas på displayen och
varningslampan (eller symbolen)tänds på instrumentpanelen.
Vid fel på Start&Stop-systemet vänd dig till en verkstad i Lancias servicenät.
AKTIVERING/INAKTIVERING AV ECO-
FUNKTIONEN
(versioner 0.9 TwinAir 85 hk)Aktiveringen/inaktiveringen av ECO-funktionen genom att trycka på knappen som sitter på
instrumentpanelen signaleras med ett meddelande som visas på displayen.
SERVICE (PLANERAT UNDERHÅLL)
FÖRFALLENNär intervallen till nästa servicetillfälle är kort, visas symbolen på displayen och därefter
antalet kilometer/miles till bilens nästa underhållstillfälle. Denna indikation visas
automatiskt, när tändningsnyckeln står i MAR-läget, när det bara är 2 000 km (eller
motsvarande värde i miles) kvar till nästa servicetillfälle eller, där så förutses, när det bara är
30 dagar kvar till nästa servicetillfälle med återkommande indikationer varje gång man
vrider tändningsnyckeln till MAR-läget, eller, för berörda versioner, var 200:e km (eller
motsvarande värde i miles).
Kontakta en verkstad i Lancias servicenät som, utöver underhållsarbetena, som förutses i
“Underhållsschemat”, även nollställer denna visning (återställning).
63

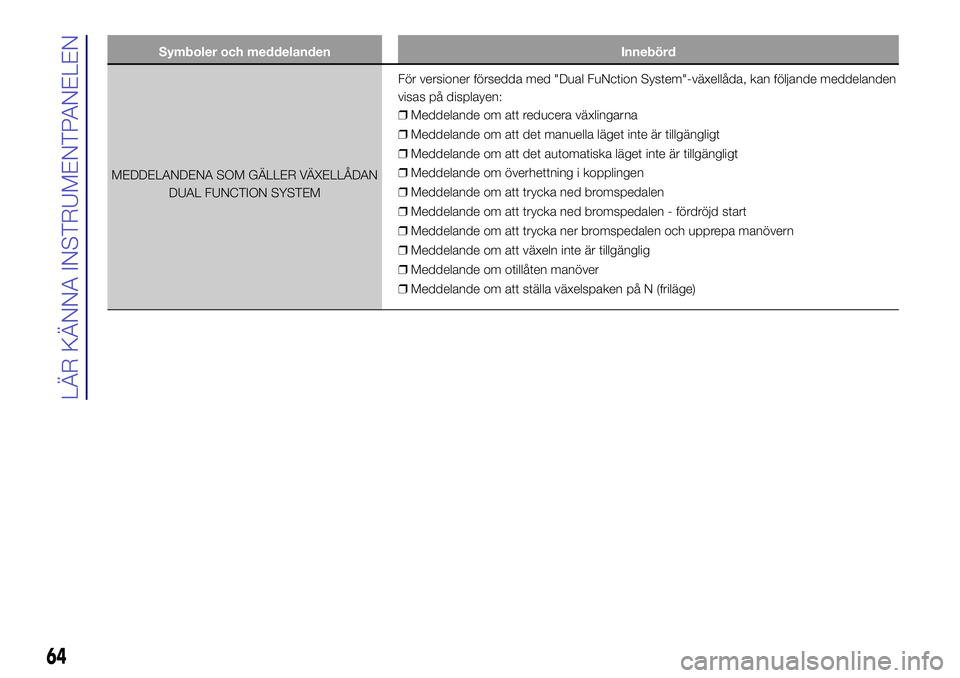

Symboler och meddelanden Innebörd
MEDDELANDENA SOM GÄLLER VÄXELLÅDAN
DUAL FUNCTION SYSTEMFör versioner försedda med "Dual FuNction System"-växellåda, kan följande meddelanden
visas på displayen:
❒Meddelande om att reducera växlingarna
❒Meddelande om att det manuella läget inte är tillgängligt
❒Meddelande om att det automatiska läget inte är tillgängligt
❒Meddelande om överhettning i kopplingen
❒Meddelande om att trycka ned bromspedalen
❒Meddelande om att trycka ned bromspedalen - fördröjd start
❒Meddelande om att trycka ner bromspedalen och upprepa manövern
❒Meddelande om att växeln inte är tillgänglig
❒Meddelande om otillåten manöver
❒Meddelande om att ställa växelspaken på N (friläge)
64
LÄR KÄNNA INSTRUMENTPANELEN

SÄKERHET
Kapitlet du har framför dig är mycket
viktigt eftersom det innehåller
beskrivningar av bilens
standardsäkerhetssystem och
tillhandahåller all information som krävs
för att kunna använda dem på rätt
sätt.AKTIVA SÄKERHETSSYSTEM ........ 66
KÖRHJÄLPSYSTEM ....................... 70
SKYDDSSYSTEM FÖR
PASSAGERARNA ........................... 71
SÄKERHETSBÄLTEN ...................... 72
SBR-SYSTEMET (SEAT BELT
REMINDER) .................................... 73
BÄLTESFÖRSTRÄCKARE ............... 75
SÄKERHETSSYSTEM FÖR BARN .. 77
EXTRA SKYDDSSYSTEM (SRS) -
AIRBAG .......................................... 88
65

AKTIVA
SÄKERHETSSYSTEM
Följande aktiva säkerhetssystem har
installerats i bilen:
❒ABS (Anti-lock Braking System);
❒EBD (Electronic Brakingforce
Distribution)
❒MBA (Mechanical Brake Assist)
❒ESC (Electronic Stability Control);
❒HH (Hill Holder)
❒ASR (AntiSlip Regulation)
❒BA (Brake Assist)
❒MSR (Motor Schleppmoment
Regelung)
För systemens funktion, se
beskrivningen som följer nedan.
ABS-SYSTEM (Anti-lock
Braking System)
Det är ett system som ingår i
bromsanläggningen och som undviker,
på vilket som helst väglag och
bromskraft, att ett eller flera hjul
blockeras och slirar vilket på så sätt
garanterar en kontroll av fordonet även
vid en nödbromsning.OBSERVERA! För en maximal
effektivitet i bromssystemet krävs en
inkörningssträcka på ungefär 500 km.
Under denna sträcka är det lämpligt att
undvika häftiga, upprepade och långa
inbromsningar.
Systemets aktivering
ABS-systemets ingrepp kan kännas
genom en lätt pulsering på
bromspedalen tillsammans med ett ljud:
Det anger att hastigheten måste
anpassas till typen av väg på vilken du
kör.
41) 42) 43) 44) 45) 46) 47) 48)
EBD-SYSTEM(Electronic
Brakingforce
Distribution)
EBD-systemet fördelar bromskraften
mellan fram- och bakhjul.
MBA-SYSTEM
(Mechanical brake
assist)
Systemet, som inte går att inaktivera,
känner igen nödbromsningar (beroende
på hur snabbt bromspedalen trycks
ned) och garanterar en ökning av det
hydrauliska bromstrycket som stöder
förarens bromsning, vilket medger
snabbare och kraftiga ingrepp av
bromssystemet.
49)
ESC-SYSTEM (Electronic
Stability Control)
Detta system kontrollerar bilens
stabilitet och hjälper till att behålla
färdriktningen om däcken skulle förlora
väggreppet.
Systemet känner igen situationer som
kan hota stabiliteten och ingriper
automatiskt och differentierat
på bromsarna på de fyra olika hjulen för
att ge bilen ett stabiliserande moment.
ESC-systemet aktiveras automatiskt
när du startar motorn och kan inte
avaktiveras.
Systemets aktivering
VarningslampanESCbörjar blinka på
instrumentpanelen för att informera
föraren om att kritiska förhållanden har
uppstått för bilen när det gäller stabilitet
och väggrepp.
50) 51) 52) 53) 54) 55)
HH-SYSTEM (Hill Holder)
Det utgör en integrerad del av
ESC-systemet och underlättar starten i
uppförsbacke genom att aktiveras
automatiskt i följande fall:
❒I uppförsbacke: om bilen står stilla
på en väg med en lutning som
överstiger 5 % med motorn igång,
intryckt broms och växeln i friläge eller
med en ilagd växel, som inte är
backväxeln.
66
SÄKERHET

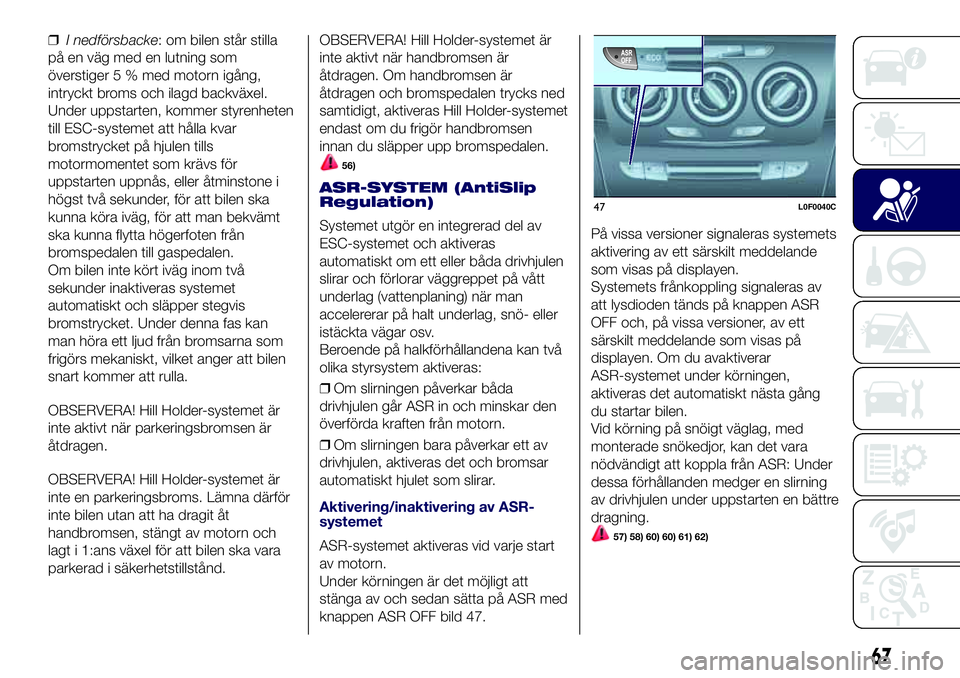

❒I nedförsbacke: om bilen står stilla
på en väg med en lutning som
överstiger 5 % med motorn igång,
intryckt broms och ilagd backväxel.
Under uppstarten, kommer styrenheten
till ESC-systemet att hålla kvar
bromstrycket på hjulen tills
motormomentet som krävs för
uppstarten uppnås, eller åtminstone i
högst två sekunder, för att bilen ska
kunna köra iväg, för att man bekvämt
ska kunna flytta högerfoten från
bromspedalen till gaspedalen.
Om bilen inte kört iväg inom två
sekunder inaktiveras systemet
automatiskt och släpper stegvis
bromstrycket. Under denna fas kan
man höra ett ljud från bromsarna som
frigörs mekaniskt, vilket anger att bilen
snart kommer att rulla.
OBSERVERA! Hill Holder-systemet är
inte aktivt när parkeringsbromsen är
åtdragen.
OBSERVERA! Hill Holder-systemet är
inte en parkeringsbroms. Lämna därför
inte bilen utan att ha dragit åt
handbromsen, stängt av motorn och
lagt i 1:ans växel för att bilen ska vara
parkerad i säkerhetstillstånd.OBSERVERA! Hill Holder-systemet är
inte aktivt när handbromsen är
åtdragen. Om handbromsen är
åtdragen och bromspedalen trycks ned
samtidigt, aktiveras Hill Holder-systemet
endast om du frigör handbromsen
innan du släpper upp bromspedalen.
56)
ASR-SYSTEM (AntiSlip
Regulation)
Systemet utgör en integrerad del av
ESC-systemet och aktiveras
automatiskt om ett eller båda drivhjulen
slirar och förlorar väggreppet på vått
underlag (vattenplaning) när man
accelererar på halt underlag, snö- eller
istäckta vägar osv.
Beroende på halkförhållandena kan två
olika styrsystem aktiveras:
❒Om slirningen påverkar båda
drivhjulen går ASR in och minskar den
överförda kraften från motorn.
❒Om slirningen bara påverkar ett av
drivhjulen, aktiveras det och bromsar
automatiskt hjulet som slirar.
Aktivering/inaktivering av ASR-
systemet
ASR-systemet aktiveras vid varje start
av motorn.
Under körningen är det möjligt att
stänga av och sedan sätta på ASR med
knappen ASR OFF bild 47.På vissa versioner signaleras systemets
aktivering av ett särskilt meddelande
som visas på displayen.
Systemets frånkoppling signaleras av
att lysdioden tänds på knappen ASR
OFF och, på vissa versioner, av ett
särskilt meddelande som visas på
displayen. Om du avaktiverar
ASR-systemet under körningen,
aktiveras det automatiskt nästa gång
du startar bilen.
Vid körning på snöigt väglag, med
monterade snökedjor, kan det vara
nödvändigt att koppla från ASR: Under
dessa förhållanden medger en slirning
av drivhjulen under uppstarten en bättre
dragning.57) 58) 60) 60) 61) 62)
47L0F0040C
67

BA-SYSTEM (Brake
Assist)
Systemet går inte att avaktivera och
känner igen nödbromsningar (beroende
på hastigheten på bromspedalen) och
gör så att bromssystemet aktiveras
snabbare. Brake Assist avaktiveras vid
fel på ESC-systemet.
MSR-SYSTEMET (Motor
Schleppmoment
Regelung)
MSR är en integrerad av ABS och
aktiveras vid en plötslig ändring
av körhastigheten vid uppväxling och
återger motorn moment för att undvika
att drivhjulen släpar efter onödigt
mycket, särskilt vid dåligt väggrepp,
eftersom det kan äventyra bilens
stabilitet.
HBA-SYSTEMET
(Hydraulic Brake Assist)
Detta system utgör en integrerad del av
ESC-systemet.
HBA-systemet har projekterats för att
optimera bilens bromseffekt vid en
nödinbromsning.Systemet känner igen
nödinbromsningen genom att detektera
hur fort och hårt man trycker ned
bromspedalen och applicerar därefter
det optimala trycket på bromsarna. Det
kan hjälpa till att minska
bromssträckan: HBA-systemet
kompletterar därmed ABS-systemet.
Man får maximal hjälp av HBA-
systemet om man trycker mycket
snabbt på bromspedalen. Dessutom,
ska man trycka flera gånger på
bromspedalen under inbromsningen för
att uppnå systemets optimala
prestanda, utan att trycka intermittent.
Minska inte trycket på bromspedalen
förrän du inte behöver bromsa mera.
HBA-systemet stängs av när du släpper
upp bromspedalen.
63) 64) 65) 66)
VARNING
41)ABS-systemet utnyttjar på bästa sätt
väggreppet, men kan inte öka det. Kör
därför alltid försiktigt på hala vägbanor,
utan att ta onödiga risker.
42)När ABS-systemet aktiveras och du
känner pulseringar i bromspedalen, lätta
inte på trycket utan håll pedalen nedtryckt
utan att tveka. På så sätt kan bilen
bromsas på kortast möjliga sträcka i
förhållande till väglaget.43)Om ABS-systemet aktiveras, betyder
det att gränsen för väggreppet mellan
däcken och vägbanan uppnåtts. Minska
farten för att anpassa körningen till
väggreppet.
44)ABS-systemet kan inte ändra på
fysiska naturlagar eller öka väggreppet som
beror på vägbanans förhållanden
45)ASR-systemet kan inte göra så att
man undviker olyckor, inklusive sådana
som inträffar på grund av att man kör för
fort i kurvor, vid körning på vägar med
ett dåligt väggrepp eller om man får
vattenplaning.
46)ABS-systemets egenskaper får aldrig
testas på ett oansvarigt och farligt vis så att
den egna eller andras säkerhet sätts på
spel.
47)För att ABS-systemet ska fungera
korrekt, måste däcken vara av samma
märke och typ på alla hjul, i perfekt skick
och framför allt överensstämma med
föreskriven typ, märke och mått.
48)Även under en eventuell användning av
reservhjulet (om förutsett), fortsätter
ABS-systemet att fungera. Men kom ihåg
att eftersom reservhjulet har mindre mått
än standardhjulen, kännetecknas det av ett
något sämre väggrepp än de andra
däcken.
49)När Mechanical Brake Assist kopplas
till kan det höras buller från systemet. Detta
är fullständigt normalt. Under bromsningen
ska bromspedalen hållas riktigt nedtryckt.
50)För att ESC-systemet ska fungera
riktigt, är det nödvändigt att däcken är av
samma märke och typ på alla hjulen, i
perfekt skick och speciellt av den typ,
märke och dimensioner som föreskrivs.
68
SÄKERHET
