Lexus CT200h 2016 Omistajan käsikirja (in Finnish)

2014-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI
Voit muuttaa summerin äänenvoimakkuutta ja näytön toimintaa.
Mediakeskus
Paina MENU-painiketta mediakeskuksen ohjaimesta ja valitse sitten
"Asetuk-
set
" näytöltä.
Valitse
"Auto" ja valitse sitten "LEXUS park assist" näytöltä.
Valitse haluamasi kohde.
Navigointijärjestelmä
Paina MENU-painiketta Remote Touch -ohjaimesta ja valitse sitten
"Asetuk-
set
" näytöltä.
Valitse
"Auto" ja valitse sitten "LEXUS park assist -asetukset" näytöltä.
Valitse haluamasi kohde.
Summerin äänenvoimakkuutta voidaan säätää.
Pysäköintiaputunnistimien näyttö void aan kytkeä päälle tai pois päältä.
Takaosan keskitunnistimien näytön ja äänimerkin asetuksia voidaan muuttaa.
nPysäköintiaputunnistimia voidaan käyttää, kun
lEtukulmien tunnistimet:
• Käynnistyspainikkeesta on valittuna ON-toimintatila.
• Vaihde on muussa kuin P-asennossa.
• Auton nopeus on alle 10 km/h.
(Kaikilla nopeuksilla, kun vaihteenvalitsin on R-asennossa)
lTakakulmien ja takaosan keskitunnistimet:
• Käynnistyspainikkeesta on valittuna ON-toimintatila.
• Vaihteenvalitsin on R-asennossa.

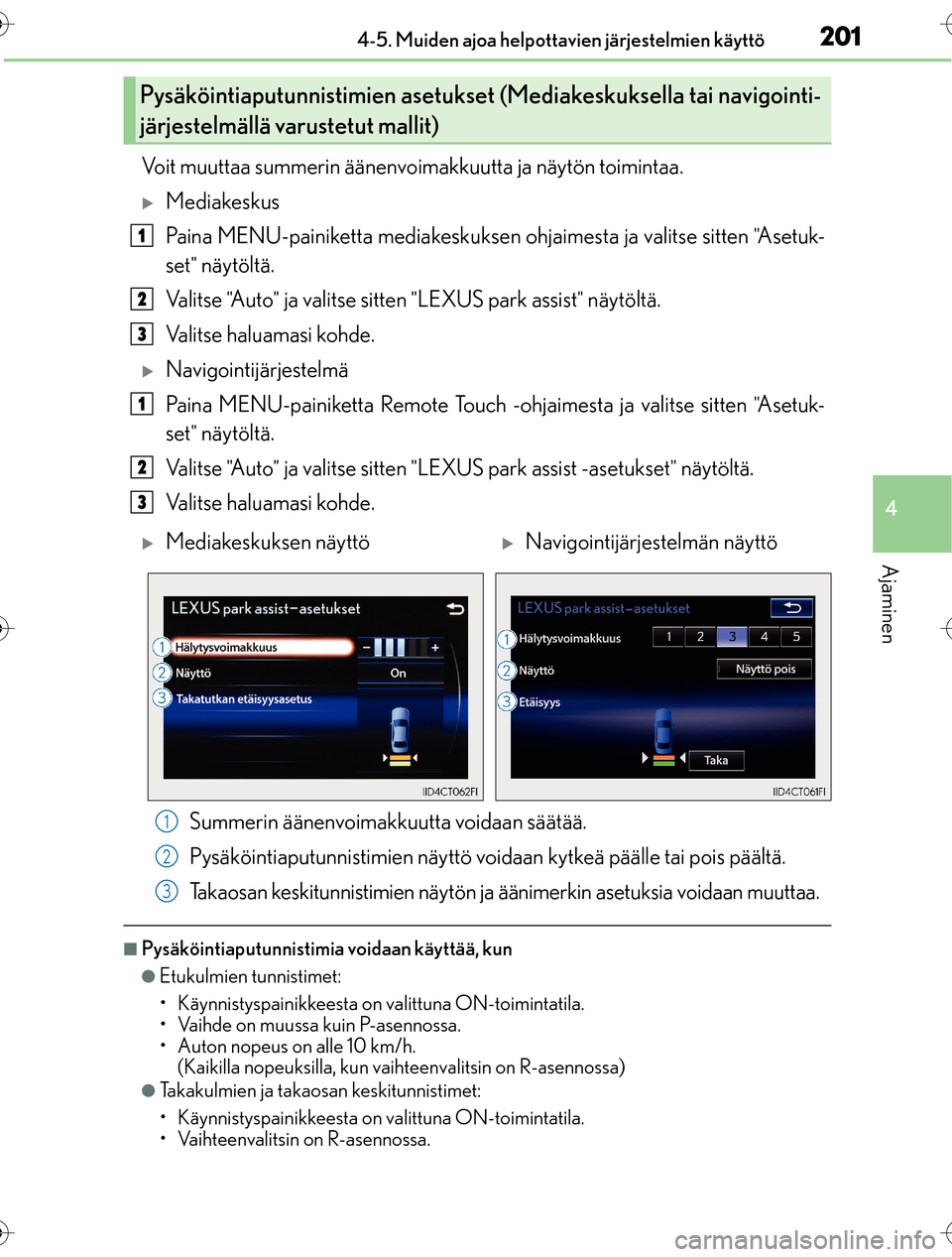

Pysäköintiaputunnistimien asetukset (Mediakeskuksella tai navigointi-
järjestelmällä varustetut mallit)
1
2
3
1
2
3
Mediakeskuksen näyttöNavigointijärjestelmän näyttö
1
2
3
OM76198FI.book Page 201 Wedne sday, March 30, 2016 1:01 PM

2024-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

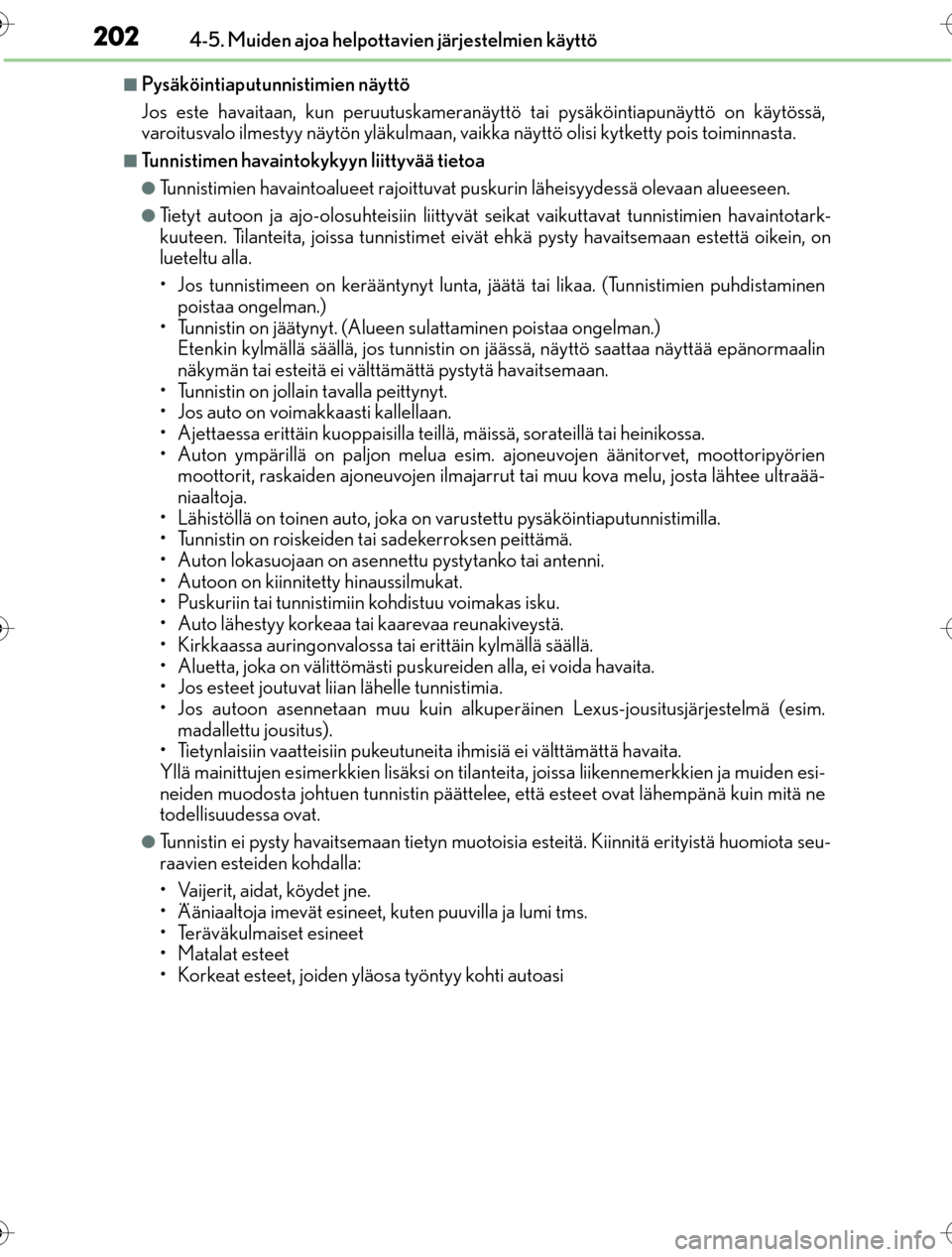

nPysäköintiaputunnistimien näyttö
Jos este havaitaan, kun peruutuskameranäyttö tai pysäköintiapunäyttö on käytössä,
varoitusvalo ilmestyy näytön yläkulmaan, vaikka näyttö olisi kytketty pois toiminnasta.
nTunnistimen havaintokykyyn liittyvää tietoa
lTunnistimien havaintoal ueet rajoittuvat puskurin läheisyydessä olevaan alueeseen.
lTietyt autoon ja ajo-olosuhteisiin liittyvät seikat vaikuttavat tunnistimien havaintotark-
kuuteen. Tilanteita, joissa tunnistimet eivät ehkä pysty havaitsemaan estettä oikein, on
lueteltu alla.
• Jos tunnistimeen on kerääntynyt lunta, jä ätä tai likaa. (Tunnistimien puhdistaminen
poistaa ongelman.)
• Tunnistin on jäätynyt. (Aluee n sulattaminen poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on jäässä, näyttö saattaa näyttää epänormaalin
näkymän tai esteitä ei välttä mättä pystytä havaitsemaan.
• Tunnistin on jollain tavalla peittynyt.
• Jos auto on voimakkaasti kallellaan.
• Ajettaessa erittäin kuoppaisilla teillä , mäissä, sorateillä tai heinikossa.
• Auton ympärillä on paljon melua esim. ajoneuvojen äänitorvet, moottoripyörien moottorit, raskaiden ajoneuvojen ilmajarrut tai muu kova melu, josta lähtee ultraää-
niaaltoja.
• Lähistöllä on toinen auto, joka on varustettu pysäköintiaputunnistimilla.
• Tunnistin on roiskeiden tai sadekerroksen peittämä.
• Auton lokasuojaan on asennettu pystytanko tai antenni.
• Autoon on kiinnitetty hinaussilmukat.
• Puskuriin tai tunnistimiin kohdistuu voimakas isku.
• Auto lähestyy korkeaa tai kaarevaa reunakiveystä.
• Kirkkaassa auringonvalossa ta i erittäin kylmällä säällä.
• Aluetta, joka on välittömästi pu skureiden alla, ei voida havaita.
• Jos esteet joutuvat l iian lähelle tunnistimia.
• Jos autoon asennetaan muu kuin alkupe räinen Lexus-jousitusjärjestelmä (esim.
madallettu jousitus).
• Tietynlaisiin vaatteisiin pukeutunei ta ihmisiä ei välttämättä havaita.
Yllä mainittujen esimerkkien lisäksi on tilant eita, joissa liikennemerkkien ja muiden esi-
neiden muodosta johtuen tunnistin päättelee, että esteet ovat lähempänä kuin mitä ne
todellisuudessa ovat.
lTunnistin ei pysty hava itsemaan tietyn muotoisia esteitä. Kiinnitä erityistä huomiota seu-
raavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla ja lumi tms.
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
OM76198FI.book Page 202 Wedne sday, March 30, 2016 1:01 PM

2034-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI

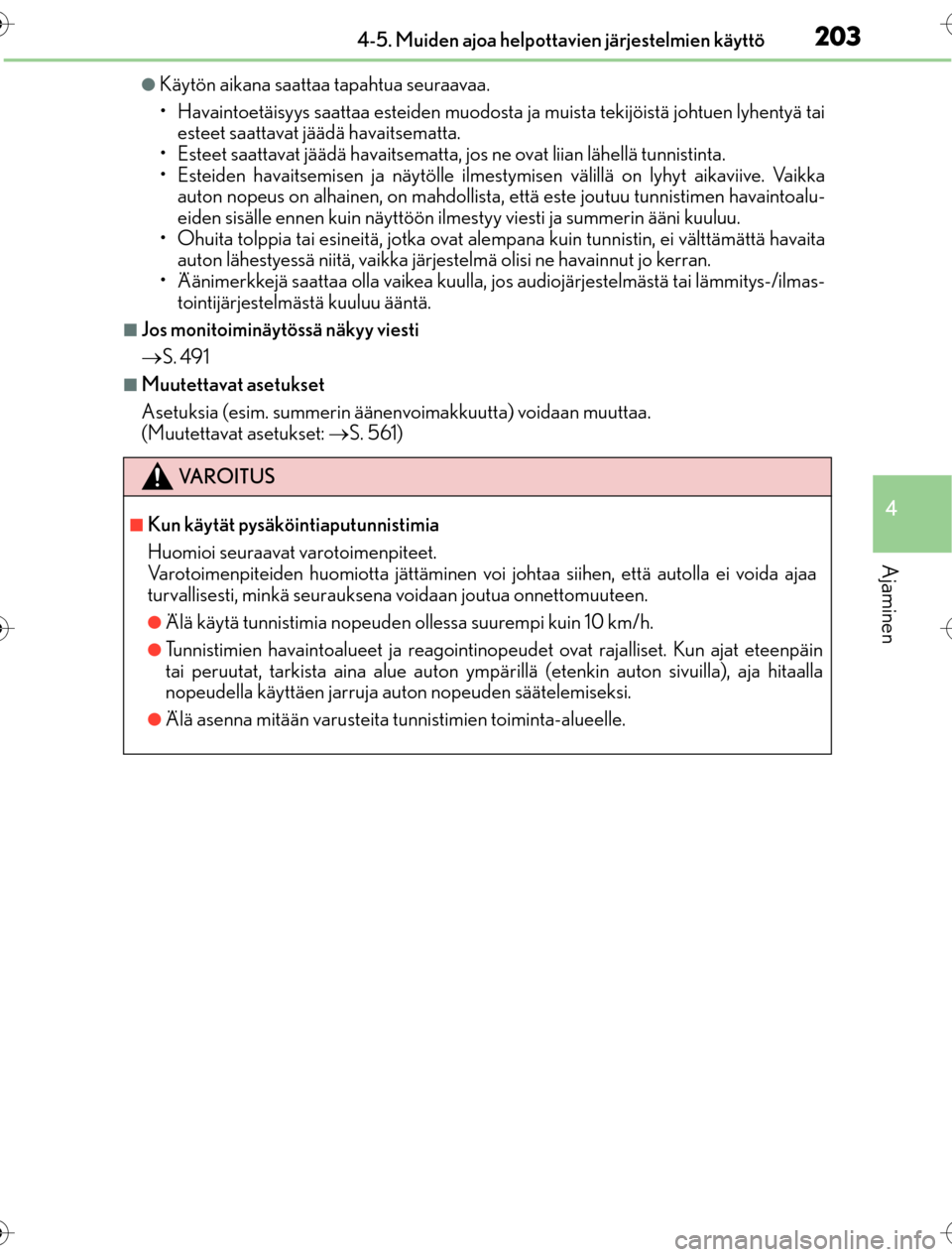

lKäytön aikana saattaa tapahtua seuraavaa.
• Havaintoetäisyys saattaa esteiden muodosta ja muista tekijöistä johtuen lyhentyä taiesteet saattavat jäädä havaitsematta.
• Esteet saattavat jäädä havaitsematta, jos ne ovat liian lähellä tunnistinta.
• Esteiden havaitsemisen ja nä ytölle ilmestymisen välillä on lyhyt aikaviive. Vaikka
auton nopeus on alhainen, on mahdollista, että este joutuu tunnistimen havaintoalu-
eiden sisälle ennen kuin näyttöön ilmes tyy viesti ja summerin ääni kuuluu.
• Ohuita tolppia tai esineitä, jotka ovat alempana kuin tunnistin, ei välttämättä havaita auton lähestyessä niitä, vaikka järjestelmä olisi ne havainnut jo kerran.
• Äänimerkkejä saattaa olla va ikea kuulla, jos audiojärjestelmästä tai lämmitys-/ilmas-
tointijärjestelmästä kuuluu ääntä.
nJos monitoiminäytössä näkyy viesti
 S. 491
nMuutettavat asetukset
Asetuksia (esim. summerin ääne nvoimakkuutta) voidaan muuttaa.
(Muutettavat asetukset: S. 561)
VA R O I T U S
nKun käytät pysäköintiaputunnistimia
Huomioi seuraavat varotoimenpiteet.
Varotoimenpiteiden huomiotta jättäminen voi johtaa siihen, että autolla ei voida ajaa
turvallisesti, minkä seurauksena voidaan joutua onnettomuuteen.
lÄlä käytä tunnistimia nopeuden ollessa suurempi kuin 10 km/h.
lTunnistimien havaintoalueet ja reagointinop eudet ovat rajalliset. Kun ajat eteenpäin
tai peruutat, tarkista aina alue auton ympä rillä (etenkin auton sivuilla), aja hitaalla
nopeudella käyttäen jarruja au ton nopeuden säätelemiseksi.
lÄlä asenna mitään varusteita tunnistimien toiminta-alueelle.
OM76198FI.book Page 203 Wedne sday, March 30, 2016 1:01 PM

2044-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI
HUOMAA
nKun käytät pysäköintiaputunnistimia
Seuraavissa tilanteissa järjestelmä ei välttämättä pysty toimimaan oikein esim. tunnisti-
meen tulleen toimintahäiriön takia. Tarkistuta autosi valtuutetulla Lexus-jälleenmyyjällä
tai -korjaamolla tai muussa ammattitaitois essa ja hyvin varustetussa korjaamossa.
lPysäköintiaputunnistimien näyttö vilkkuu ja summerin ääni kuuluu, vaikka estettä ei
ole havaittu.
lJos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu kova isku.
lJos puskuri törmää johonkin.
lJos näyttö on jatkuvasti esillä ilman piippa uksia, paitsi tilanteessa jossa summerin ääni
on mykistetty.
lJos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi, vaikka tunnistimessa ei ole jäätä, lunta tai mutaa, on todennäköistä,
että tunnistimeen on tullut toimintahäiriö.
nHuomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höyrysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tunnistimien toimintahäiriöt.
OM76198FI.book Page 204 Wedne sday, March 30, 2016 1:01 PM

205
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM76198FI

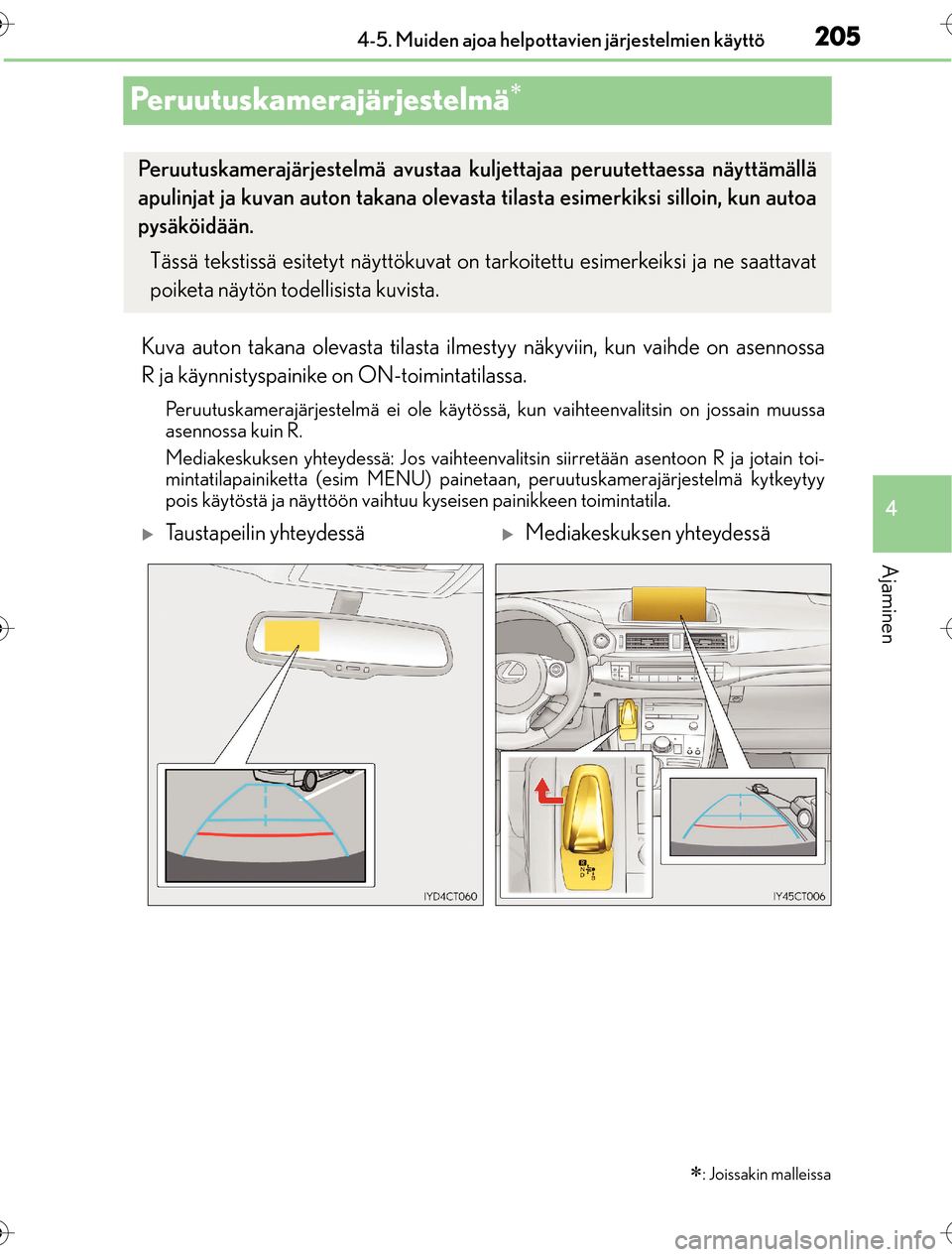

Peruutuskamerajärjestelmä
Kuva auton takana olevasta tilasta ilmestyy näkyviin, kun vaihde on asennossa
R ja käynnistyspainike on ON-toimintatilassa.
Peruutuskamerajärjestelmä ei ole käytössä
, kun vaihteenvalitsin on jossain muussa
asennossa kuin R.
Mediakeskuksen yhteydessä: Jos vaihteenvalits in siirretään asentoon R ja jotain toi-
mintatilapainiketta (esim MENU) painetaan, peruutuskamerajärjestelmä kytkeytyy
pois käytöstä ja näyttöön vaihtuu kyseisen painikkeen toimintatila.
: Joissakin malleissa
Peruutuskamerajärjestelmä avustaa ku ljettajaa peruutettaessa näyttämällä
apulinjat ja kuvan auton takana olevasta tilasta esimerkiksi silloin, kun autoa
pysäköidään.
Tässä tekstissä esitetyt näyttökuvat on tarkoitettu esimerkeiksi ja ne saattavat
poiketa näytön todellisista kuvista.
Taustapeilin yhteydessäMediakeskuksen yhteydessä
OM76198FI.book Page 205 Wedne sday, March 30, 2016 1:01 PM

2064-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

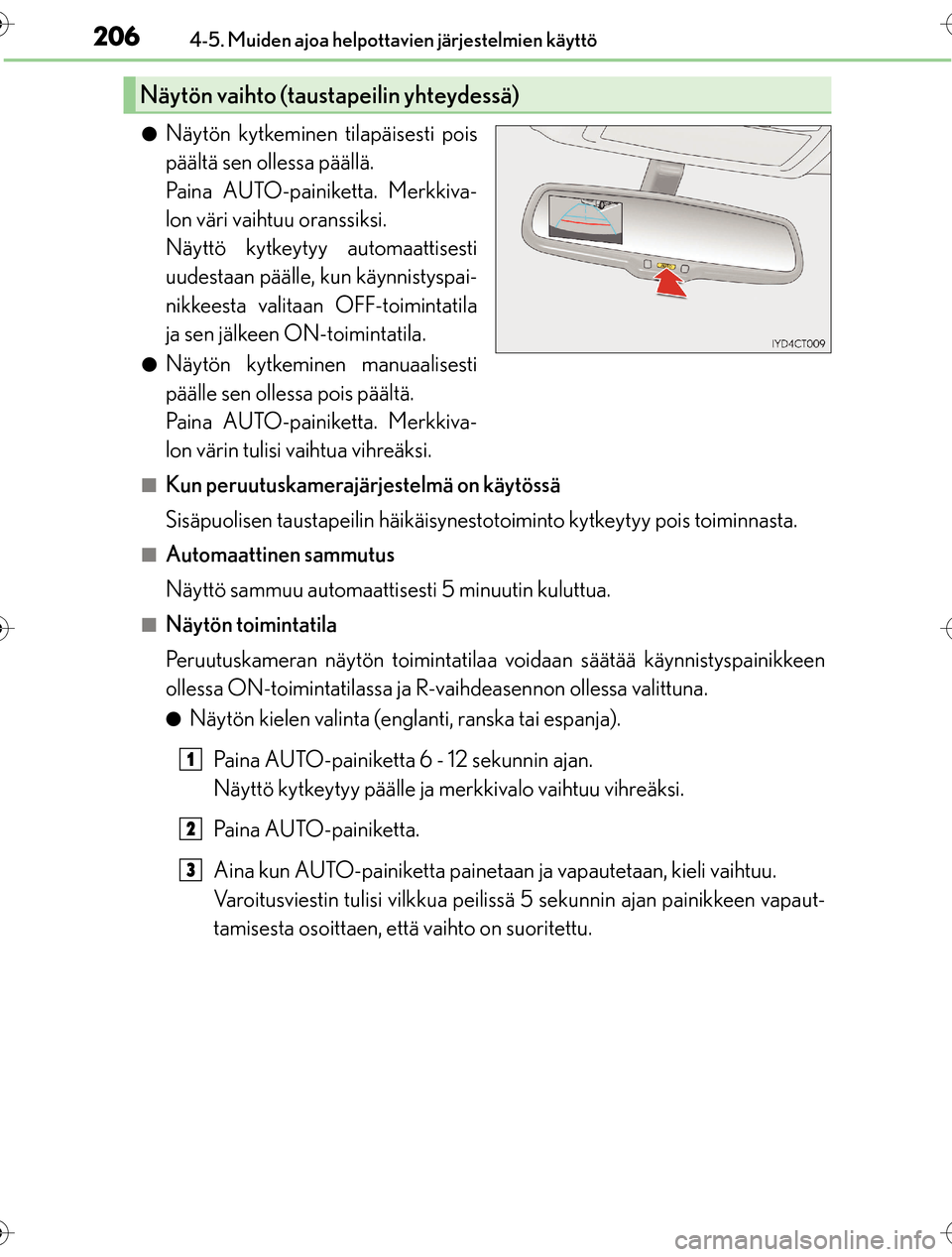

lNäytön kytkeminen tilapäisesti pois
päältä sen ollessa päällä.
Paina AUTO-painiketta. Merkkiva-
lon väri vaihtuu oranssiksi.
Näyttö kytkeytyy automaattisesti
uudestaan päälle, kun käynnistyspai-
nikkeesta valitaan OFF-toimintatila
ja sen jälkeen ON-toimintatila.
lNäytön kytkeminen manuaalisesti
päälle sen ollessa pois päältä.
Paina AUTO-painiketta. Merkkiva-
lon värin tulisi vaihtua vihreäksi.
nKun peruutuskamerajärjestelmä on käytössä
Sisäpuolisen taustapeilin häikäisynestotoiminto kytkeytyy pois toiminnasta.
nAutomaattinen sammutus
Näyttö sammuu automaattisesti 5 minuutin kuluttua.
nNäytön toimintatila
Peruutuskameran näytön toimintatilaa voidaan säätää käynnistyspainikkeen
ollessa ON-toimintatilassa ja R-vaihdeasennon ollessa valittuna.
lNäytön kielen valinta (englanti, ranska tai espanja).
Paina AUTO-painiketta 6 - 12 sekunnin ajan.
Näyttö kytkeytyy päälle ja merkkivalo vaihtuu vihreäksi.
Paina AUTO-painiketta.
Aina kun AUTO-painiketta painetaan ja vapautetaan, kieli vaihtuu.
Varoitusviestin tulisi vilkkua peilissä 5 sekunnin ajan painikkeen vapaut-
tamisesta osoittaen, että vaihto on suoritettu.
Näytön vaihto (taustapeilin yhteydessä)
1
2
3
OM76198FI.book Page 206 Wedne sday, March 30, 2016 1:01 PM

2074-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI

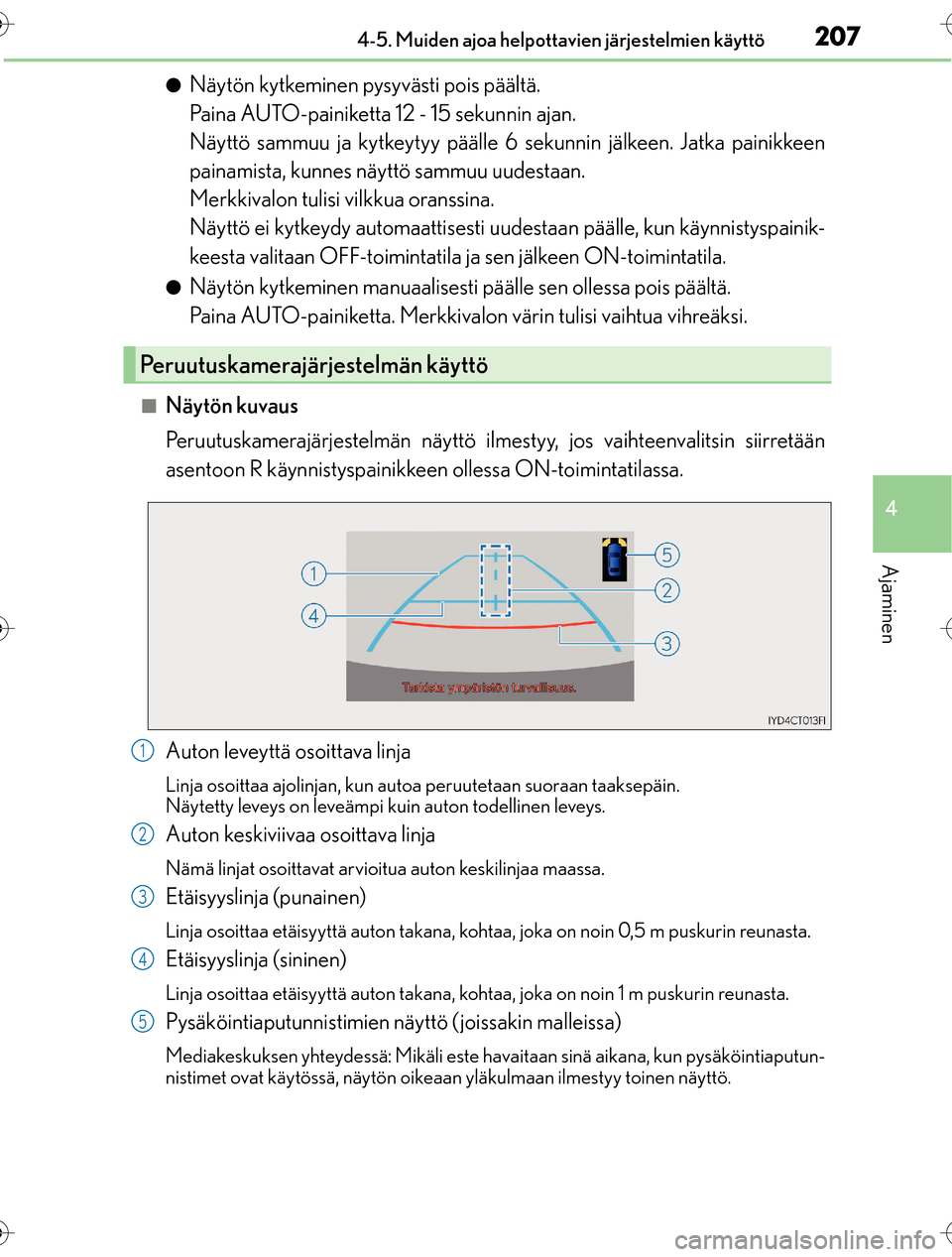

lNäytön kytkeminen pysyvästi pois päältä.
Paina AUTO-painiketta 12 - 15 sekunnin ajan.
Näyttö sammuu ja kytkeytyy päälle 6 sekunnin jälkeen. Jatka painikkeen
painamista, kunnes näyttö sammuu uudestaan.
Merkkivalon tulisi vilkkua oranssina.
Näyttö ei kytkeydy automaattisesti uudestaan päälle, kun käynnistyspainik-
keesta valitaan OFF-toimintatila ja sen jälkeen ON-toimintatila.
lNäytön kytkeminen manuaalisesti päälle sen ollessa pois päältä.
Paina AUTO-painiketta. Merkkivalon värin tulisi vaihtua vihreäksi.
nNäytön kuvaus
Peruutuskamerajärjestelmän näyttö ilmestyy, jos vaihteenvalitsin siirretään
asentoon R käynnistyspainikkeen ollessa ON-toimintatilassa.
Auton leveyttä osoittava linja
Linja osoittaa ajolinjan, kun autoa peruutetaan suoraan taaksepäin.
Näytetty leveys on leveämpi kuin auton todellinen leveys.
Auton keskiviivaa osoittava linja
Nämä linjat osoittavat arvioitua auton keskilinjaa maassa.
Etäisyyslinja (punainen)
Linja osoittaa etäisyyttä auton takana, kohtaa, joka on noin 0,5 m puskurin reunasta.
Etäisyyslinja (sininen)
Linja osoittaa etäisyyttä auton takana, kohtaa, joka on noin 1 m puskurin reunasta.
Pysäköintiaputunnistimien näyttö ( joissakin malleissa)
Mediakeskuksen yhteydessä: Mikäli este hava itaan sinä aikana, kun pysäköintiaputun-
nistimet ovat käytössä, näytön oikeaan yläkulmaan ilmestyy toinen näyttö.
Peruutuskamerajärjestelmän käyttö
1
2
3
4
5
OM76198FI.book Page 207 Wedne sday, March 30, 2016 1:01 PM

2084-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI

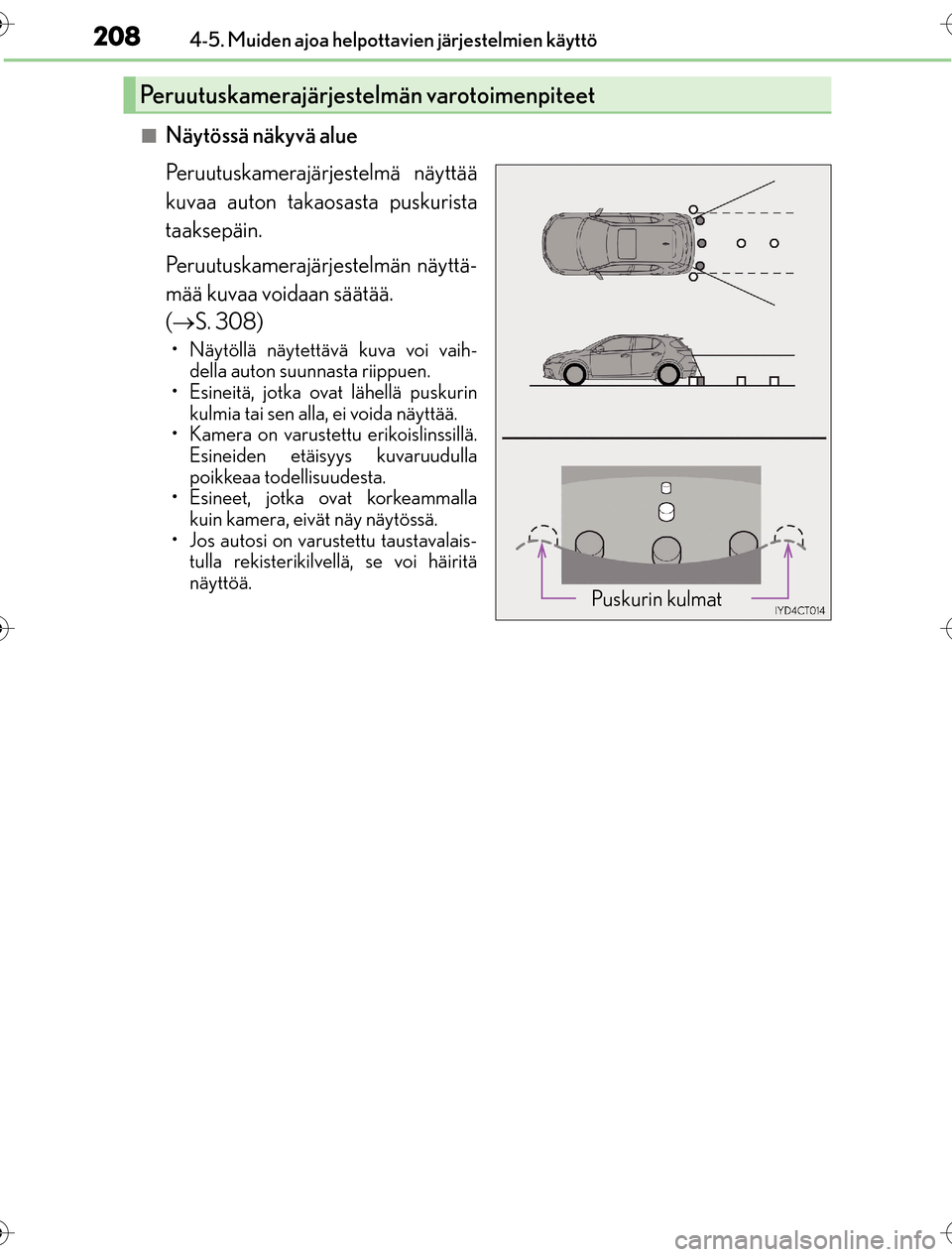

nNäytössä näkyvä alue
Peruutuskamerajärjestelmä näyttää
kuvaa auton takaosasta puskurista
taaksepäin.
Peruutuskamerajärjestelmän näyttä-
mää kuvaa voidaan säätää.
(S. 308)
• Näytöllä näytettävä kuva voi vaih-
della auton suunnasta riippuen.
• Esineitä, jotka ovat lähellä puskurin kulmia tai sen alla, ei voida näyttää.
• Kamera on varustettu erikoislinssillä.
Esineiden etäisyys kuvaruudulla
poikkeaa todellisuudesta.
• Esineet, jotka ovat korkeammalla
kuin kamera, eivät näy näytössä.
• Jos autosi on varustettu taustavalais- tulla rekisterikilvellä, se voi häiritä
näyttöä.
Peruutuskamerajärjestelmän varotoimenpiteet
Puskurin kulmat
OM76198FI.book Page 208 Wedne sday, March 30, 2016 1:01 PM

2094-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM76198FI

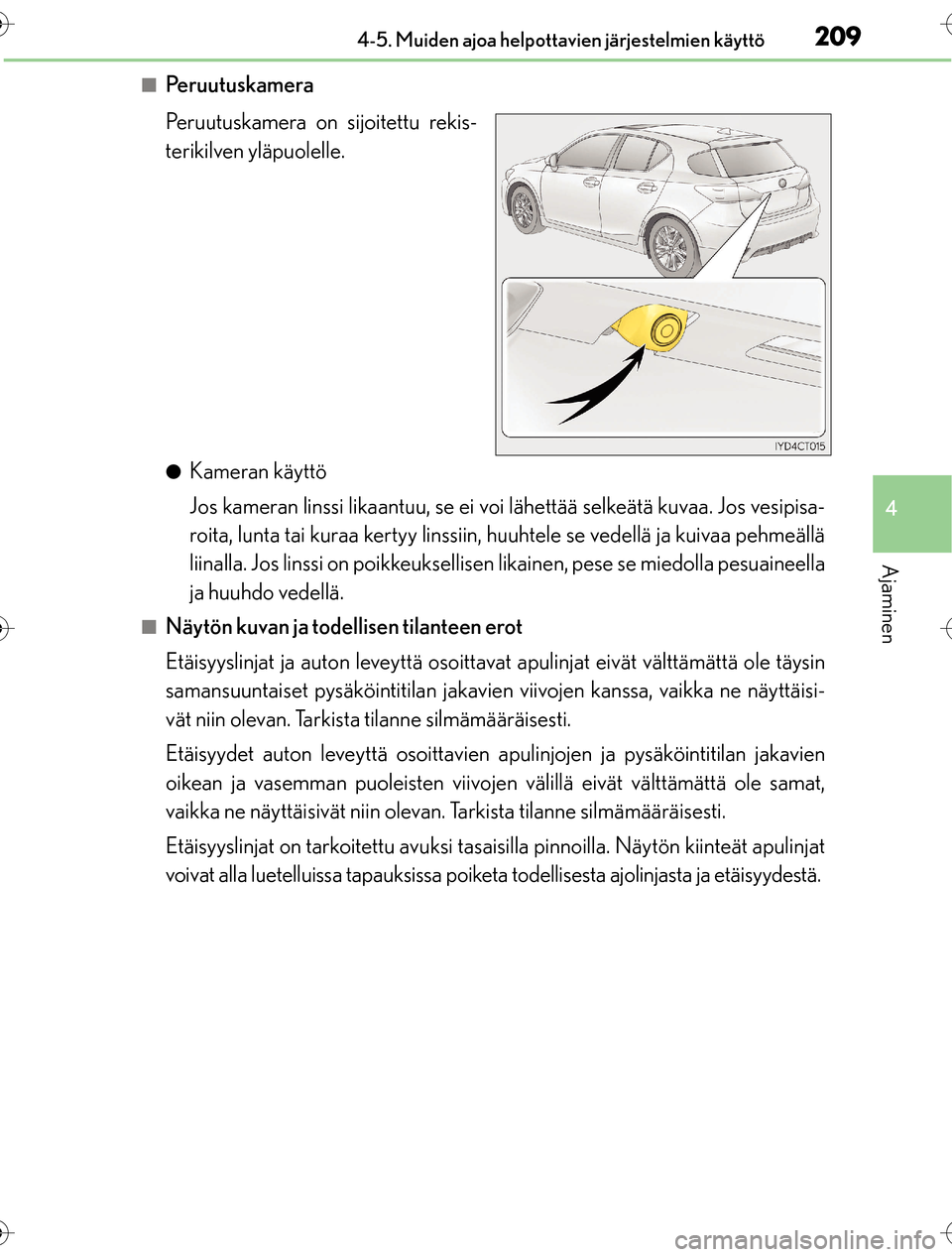

nPe r u u t u s k a m e r a
Peruutuskamera on sijoitettu rekis-
terikilven yläpuolelle.
lKameran käyttö
Jos kameran linssi likaantuu, se ei voi lähettää selkeätä kuvaa. Jos vesipisa-
roita, lunta tai kuraa kertyy linssiin, huuhtele se vedellä ja kuivaa pehmeällä
liinalla. Jos linssi on poikkeuksellisen lik ainen, pese se miedolla pesuaineella
ja huuhdo vedellä.
nNäytön kuvan ja todellisen tilanteen erot
Etäisyyslinjat ja auton leveyttä osoittavat apulinjat eivät välttämättä ole täysin
samansuuntaiset pysäköintitilan jakavien viivojen kanssa, vaikka ne näyttäisi-
vät niin olevan. Tarkista tilanne silmämääräisesti.
Etäisyydet auton leveyttä osoittavien apulinjojen ja pysäköintitilan jakavien
oikean ja vasemman puoleisten viivojen välillä eivät välttämättä ole samat,
vaikka ne näyttäisivät niin olevan . Tarkista tilanne silmämääräisesti.
Etäisyyslinjat on tarkoitettu avuksi tasaisilla pinnoilla. Näytön kiinteät apulinjat
voivat alla luetelluissa tapauksissa poiketa todellisesta ajolinjasta ja etäisyydestä.
OM76198FI.book Page 209 Wedne sday, March 30, 2016 1:01 PM

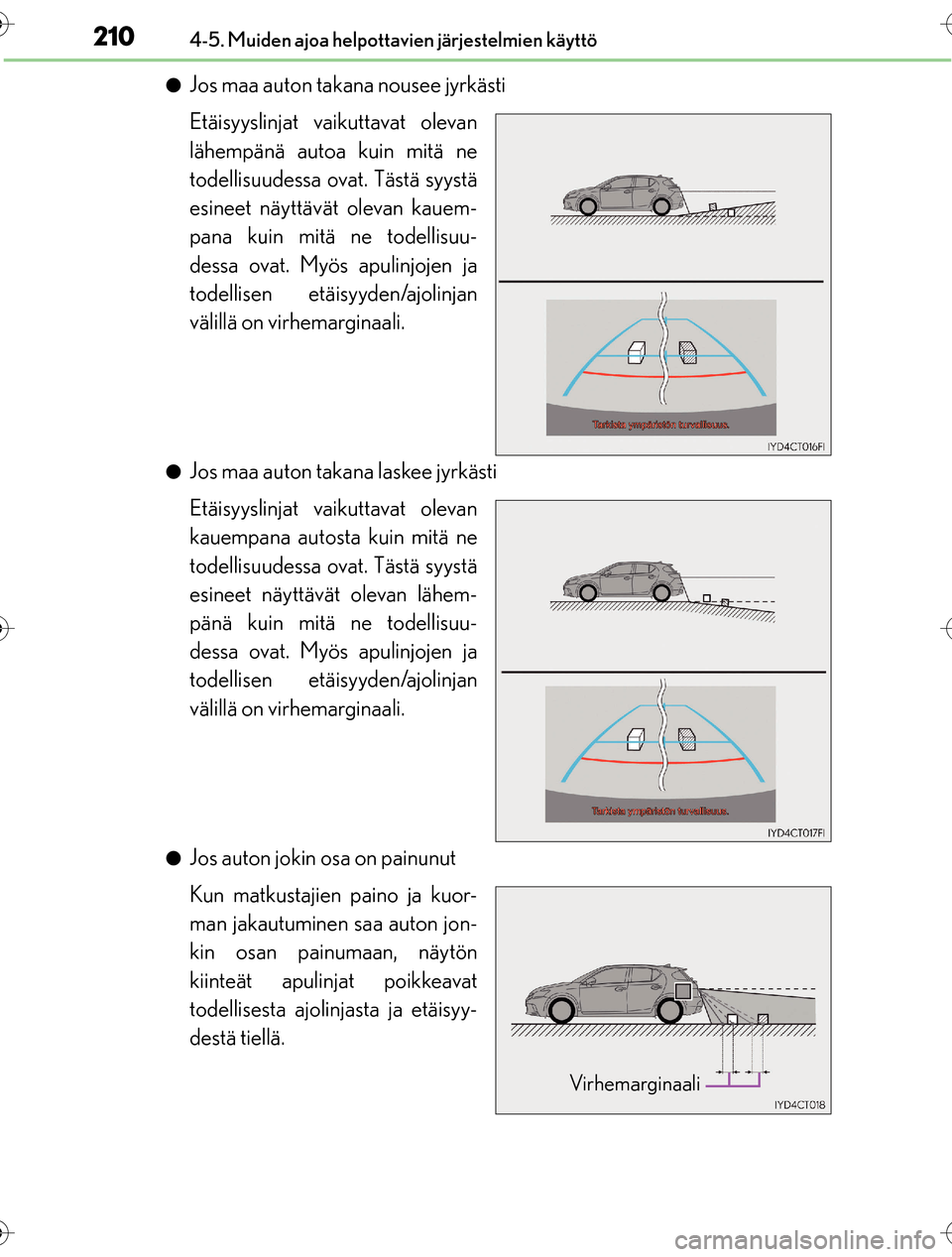

2104-5. Muiden ajoa helpottavien järjestelmien käyttö
OM76198FI
lJos maa auton takana nousee jyrkästi
Etäisyyslinjat vaikuttavat olevan
lähempänä autoa kuin mitä ne
todellisuudessa ovat. Tästä syystä
esineet näyttävät olevan kauem-
pana kuin mitä ne todellisuu-
dessa ovat. Myös apulinjojen ja
todellisen etäisyyden/ajolinjan
välillä on virhemarginaali.
lJos maa auton takana laskee jyrkästi
Etäisyyslinjat vaikuttavat olevan
kauempana autosta kuin mitä ne
todellisuudessa ovat. Tästä syystä
esineet näyttävät olevan lähem-
pänä kuin mitä ne todellisuu-
dessa ovat. Myös apulinjojen ja
todellisen etäisyyden/ajolinjan
välillä on virhemarginaali.
lJos auton jokin osa on painunut
Kun matkustajien paino ja kuor-
man jakautuminen saa auton jon-
kin osan painumaan, näytön
kiinteät apulinjat poikkeavat
todellisesta ajolinjasta ja etäisyy-
destä tiellä.
Virhemarginaali
OM76198FI.book Page 210 Wednesday, March 30, 2016 1:01 PM
