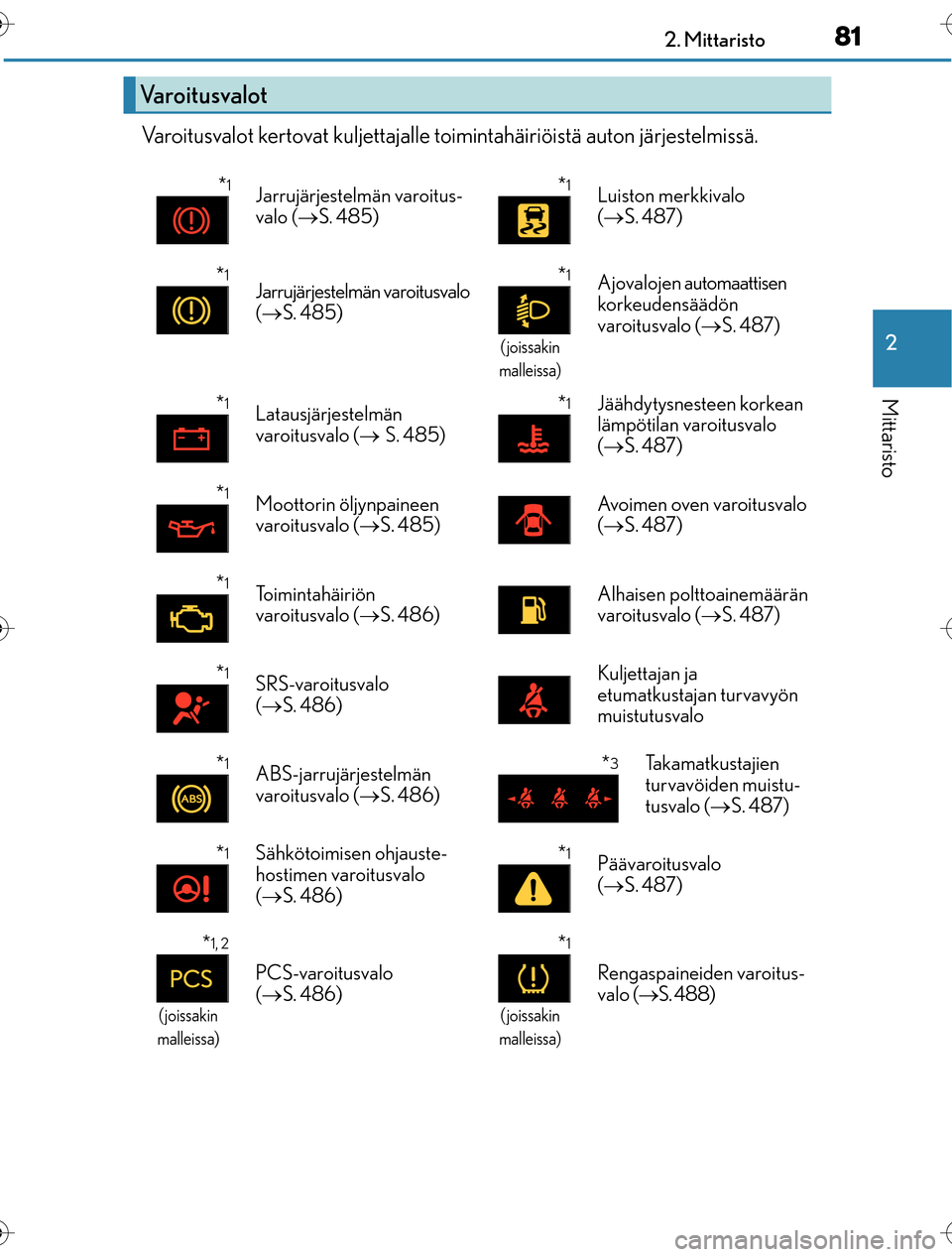

812. Mittaristo
2
Mittaristo
OM76198FI
Varoitusvalot kertovat kuljettajalle toimintahäiriöistä auton järjestelmissä.
Varoitusvalot
*1Jarrujärjestelmän varoitus-
valo (S. 485)*1Luiston merkkivalo
( S. 487)
*1Jarrujärjestelmän varoitusvalo
( S. 485)*1
( joissakin
malleissa)
Ajovalojen automaattisen
korkeudensäädön
varoitusvalo ( S. 487)
*1Latausjärjestelmän
varoitusvalo ( S. 485)*1Jäähdytysnesteen korkean
lämpötilan varoitusvalo
( S. 487)
*1Moottorin öljynpaineen
varoitusvalo ( S. 485) Avoimen oven varoitusvalo
(
 S. 487)
*1Toimintahäiriön
varoitusvalo ( S. 486) Alhaisen polttoainemäärän
varoitusvalo (
S. 487)
*1SRS-varoitusvalo
( S. 486) Kuljettajan ja
etumatkustajan turvavyön
muistutusvalo
*1ABS-jarrujärjestelmän
varoitusvalo (
S. 486)*3Ta k a m a t k u s t a j i e n
turvavöiden muistu-
tusvalo ( S. 487)
*1Sähkötoimisen ohjauste-
hostimen varoitusvalo
( S. 486)*1Päävaroitusvalo
( S. 487)
*1, 2
( joissakin
malleissa)
PCS-varoitusvalo
(  S. 486)
*1
( joissakin
malleissa)
Rengaspaineiden varoitus-
valo ( S. 488)
OM76198FI.book Page 81 Wednesday, March 30, 2016 1:01 PM

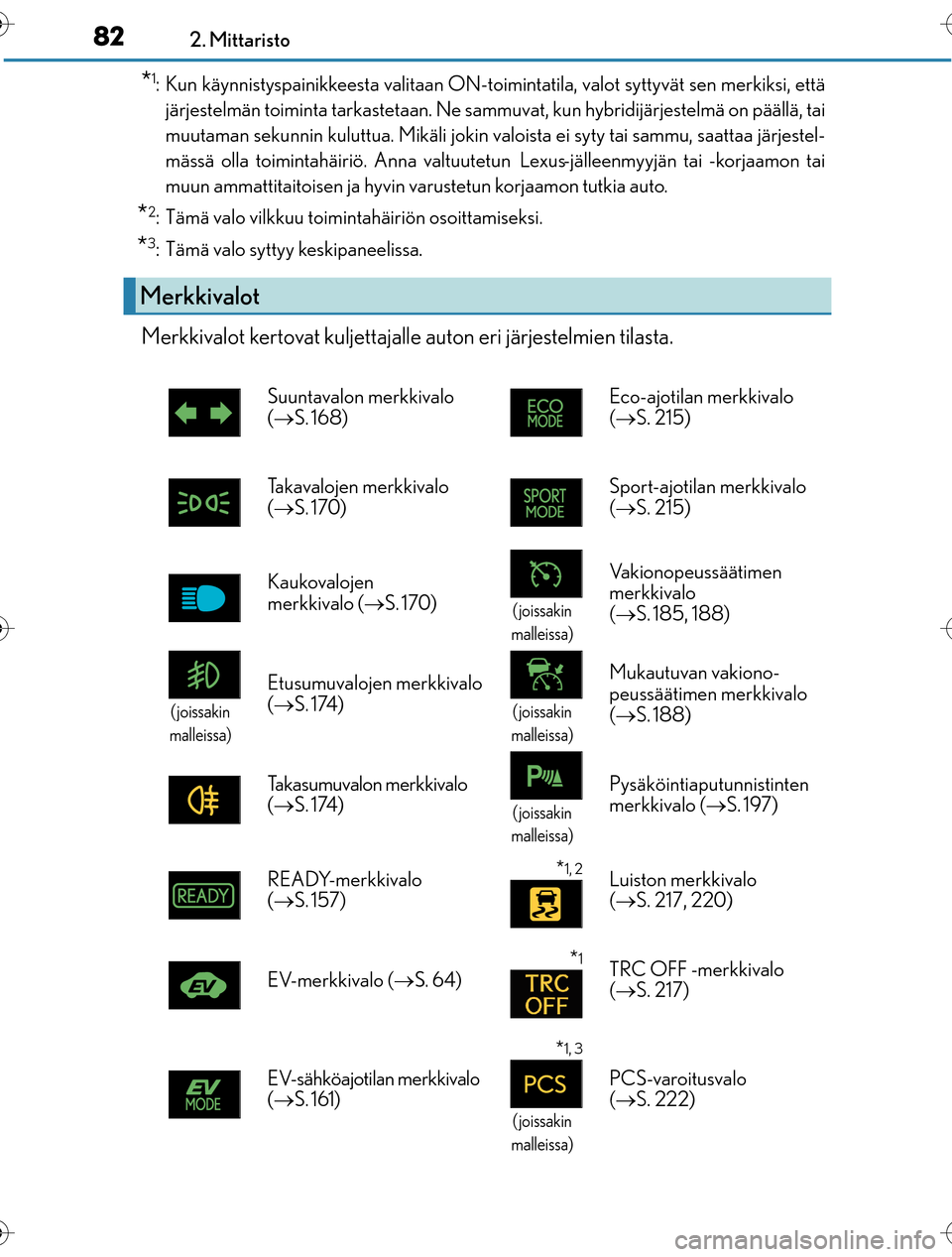

822. Mittaristo
OM76198FI
*1: Kun käynnistyspainikkeesta valitaan ON-toimintatila, valo t syttyvät sen merkiksi, että
järjestelmän toiminta tarkastetaan. Ne sammuvat, kun hybridijärjestelmä on päällä, tai
muutaman sekunnin kuluttua. Mikäli jokin valo ista ei syty tai sammu, saattaa järjestel-
mässä olla toimintahäiriö. Anna valtuutetu n Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
*2: Tämä valo vilkkuu toimintahäiriön osoittamiseksi.
*3: Tämä valo syttyy keskipaneelissa.
Merkkivalot kertovat kuljettajalle auton eri järjestelmien tilasta.
Merkkivalot
Suuntavalon merkkivalo
(  S. 168) Eco-ajotilan merkkivalo
(
 S. 215)
Takavalojen merkkivalo
(  S. 170) Sport-ajotilan merkkivalo
(
 S. 215)
Kaukovalojen
merkkivalo ( S. 170)
( joissakin
malleissa)
Va k i o n o p e u s s ä ä t i m e n
merkkivalo
(  S. 185, 188)
( joissakin
malleissa)
Etusumuvalojen merkkivalo
(  S. 174)
( joissakin
malleissa)
Mukautuvan vakiono-
peussäätimen merkkivalo
(  S. 188)
Takasumuvalon merkkivalo
(  S. 174)
( joissakin
malleissa)
Pysäköintiaputunnistinten
merkkivalo ( S. 197)
READY-merkkivalo
(  S. 157)
*1, 2Luiston merkkivalo
( S. 217, 220)
EV-merkkivalo ( S. 64)
*1TRC OFF -merkkivalo
( S. 217)
EV-sähköajotilan merkkivalo
(  S. 161)
*1, 3
( joissakin
malleissa)
PCS-varoitusvalo
(  S. 222)
OM76198FI.book Page 82 Wednesday, March 30, 2016 1:01 PM

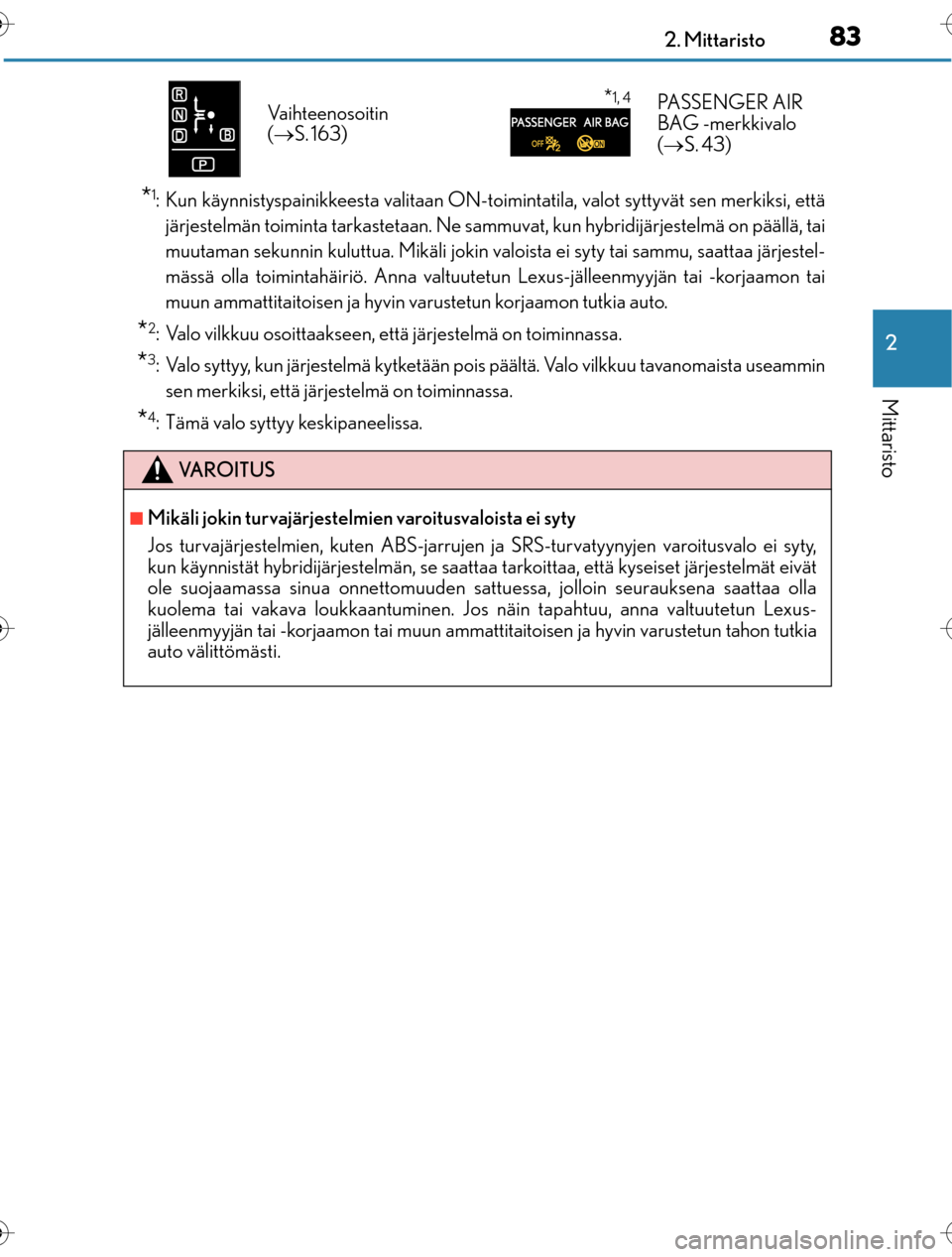

832. Mittaristo
2
Mittaristo
OM76198FI
*1: Kun käynnistyspainikkeesta valitaan ON-toimintatila, valo t syttyvät sen merkiksi, että
järjestelmän toiminta tarkastetaan. Ne sammuvat, kun hybridijärjestelmä on päällä, tai
muutaman sekunnin kuluttua. Mikäli jokin valo ista ei syty tai sammu, saattaa järjestel-
mässä olla toimintahäiriö. Anna valtuutetu n Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia auto.
*2: Valo vilkkuu osoittaakseen, että järjestelmä on toiminnassa.
*3: Valo syttyy, kun järjestelmä kytketään pois päältä. Valo vilkkuu tavanomaista useammin
sen merkiksi, että järjestelmä on toiminnassa.
*4: Tämä valo syttyy keskipaneelissa. Vaihteenosoitin
(
 S. 163)
*1, 4PASSENGER AIR
BAG -merkkivalo
( S. 43)
VA R O I T U S
nMikäli jokin turvajärjestelmien varoitusvaloista ei syty
Jos turvajärjestelmien, kuten ABS-jarrujen ja SRS-turvatyynyjen varoitusvalo ei syty,
kun käynnistät hybridijärjestelmän, se saattaa tarkoittaa, että kyseiset järjestelmät eivät
ole suojaamassa sinua onnettomuuden sattu essa, jolloin seurauksena saattaa olla
kuolema tai vakava loukkaantuminen. Jos näin tapahtuu, anna valtuutetun Lexus-
jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun tahon tutkia
auto välittömästi.
OM76198FI.book Page 83 Wednesday, March 30, 2016 1:01 PM

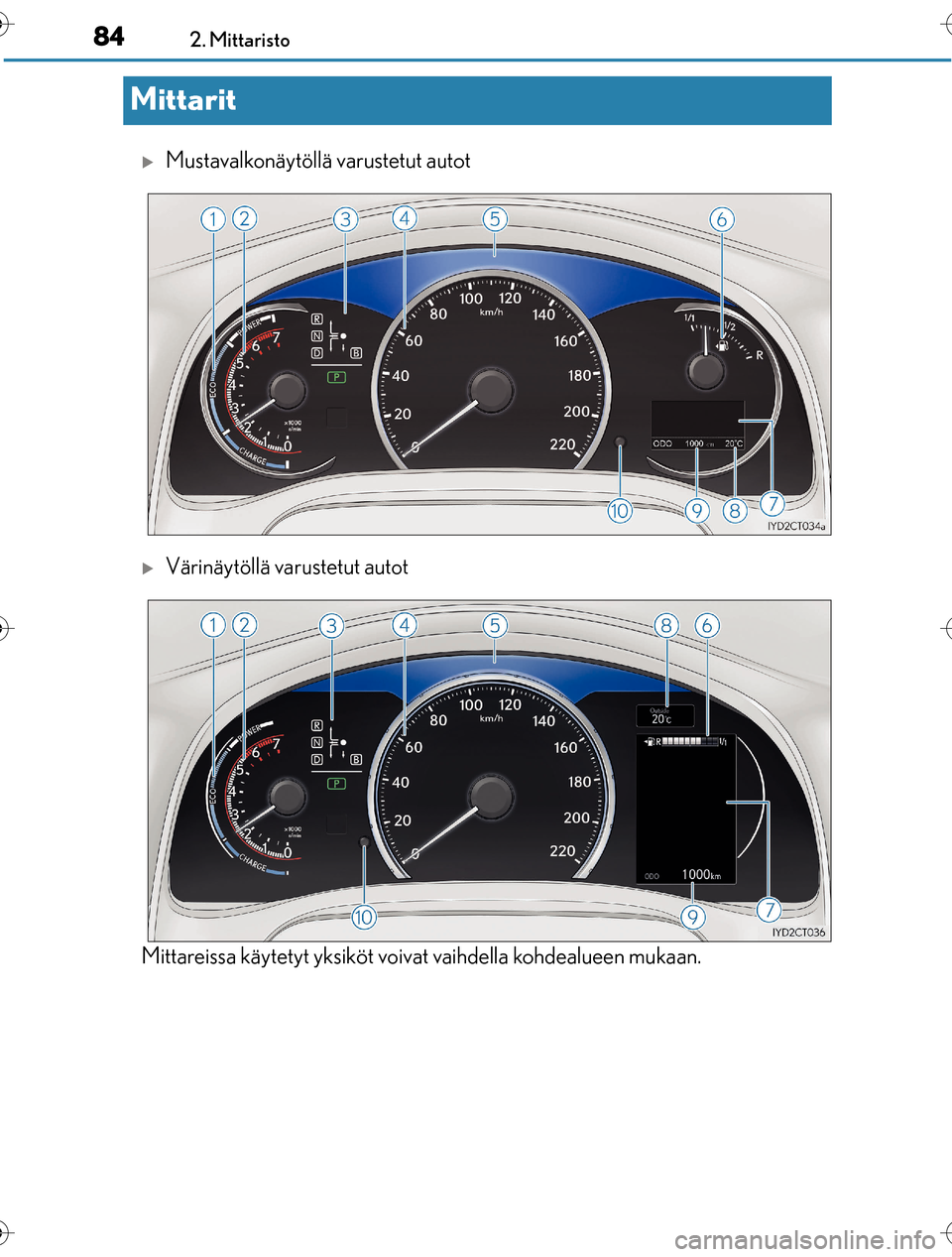

842. Mittaristo
OM76198FI
Mittarit
Mustavalkonäytöllä varustetut autot
Värinäytöllä varustetut autot
Mittareissa käytetyt yksiköt voivat vaihdella kohdealueen mukaan.
OM76198FI.book Page 84 Wednesday, March 30, 2016 1:01 PM

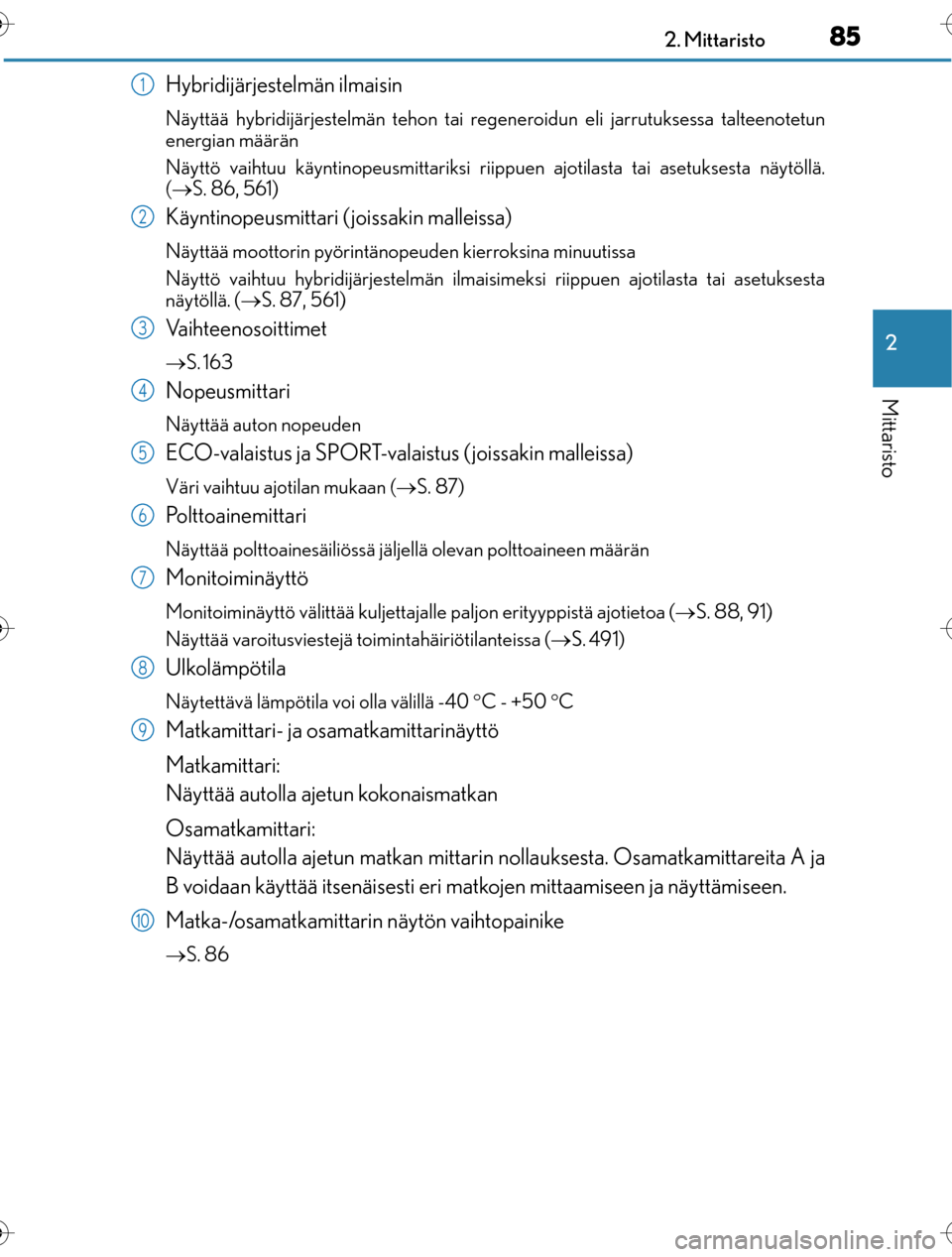

852. Mittaristo
2
Mittaristo
OM76198FI
Hybridijärjestelmän ilmaisin
Näyttää hybridijärjestelmän tehon tai regeneroidun eli jarrutuksessa talteenotetun
energian määrän
Näyttö vaihtuu käyntinopeusmittariksi riippuen ajotilasta tai asetuksesta näytöllä.
(  S. 86, 561)
Käyntinopeusmittari ( joissakin malleissa)
Näyttää moottorin pyörintänope uden kierroksina minuutissa
Näyttö vaihtuu hybridijärjestelmän ilmaisimeksi riippuen ajotilasta tai asetuksesta
näytöllä. ( S. 87, 561)
Vaihteenosoittimet
 S. 163
Nopeusmittari
Näyttää auton nopeuden
ECO-valaistus ja SPORT-valaistus ( joissakin malleissa)
Väri vaihtuu ajotilan mukaan ( S. 87)
Polttoainemittari
Näyttää polttoainesäiliössä jäljel lä olevan polttoaineen määrän
Monitoiminäyttö
Monitoiminäyttö välittää kuljettajalle paljon erityyppistä ajotietoa (S. 88, 91)
Näyttää varoitusviestejä to imintahäiriötilanteissa (S. 491)
Ulkolämpötila
Näytettävä lämpötila voi olla välillä -40 C - +50 C
Matkamittari- ja osamatkamittarinäyttö
Matkamittari:
Näyttää autolla ajetun kokonaismatkan
Osamatkamittari:
Näyttää autolla ajetun matkan mittarin nollauksesta. Osamatkamittareita A ja
B voidaan käyttää itsenäisesti eri matkojen mittaamiseen ja näyttämiseen.
Matka-/osamatkamittarin näytön vaihtopainike
 S. 86
1
2
3
4
5
6
7
8
9
10
OM76198FI.book Page 85 Wednesday, March 30, 2016 1:01 PM

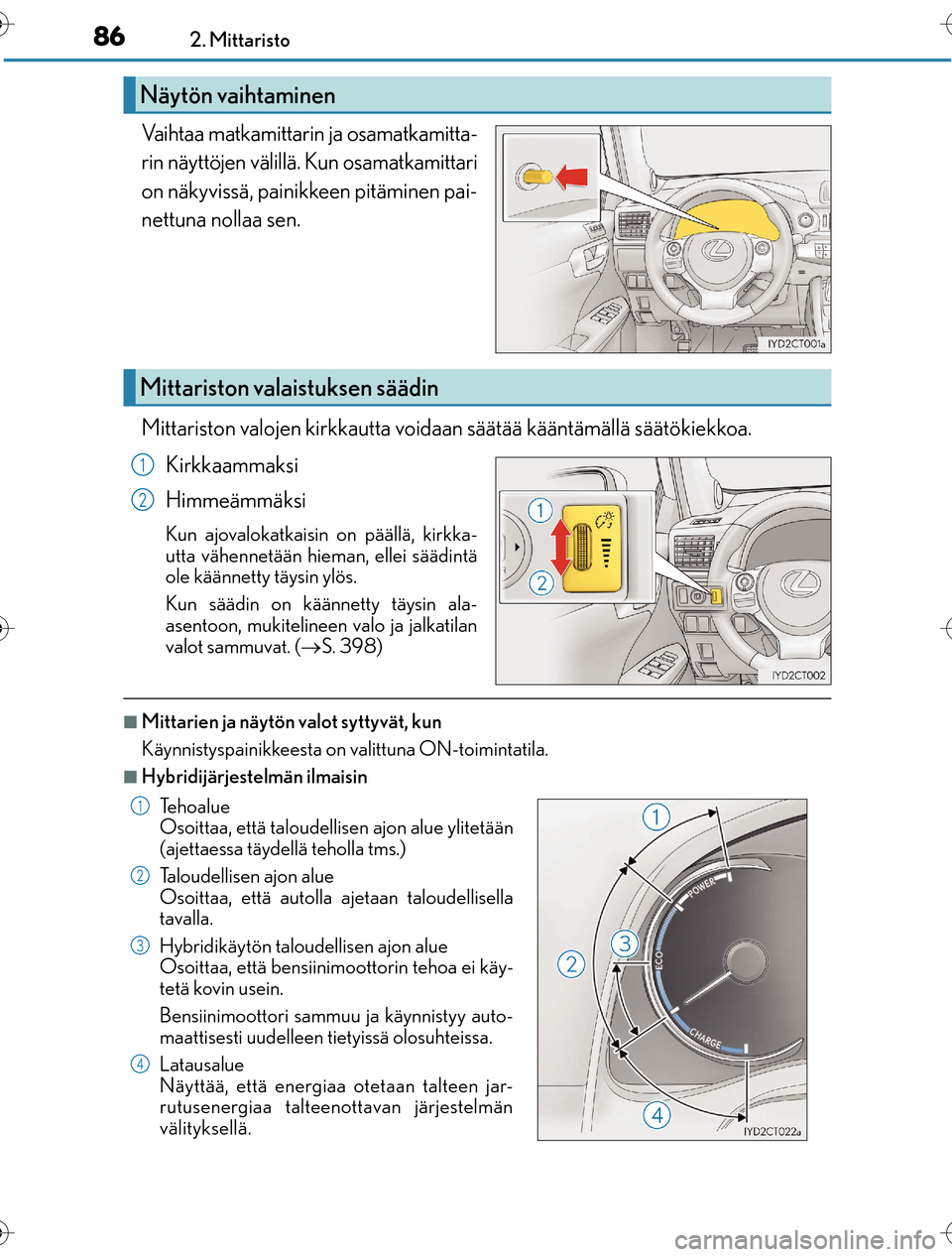

862. Mittaristo
OM76198FI
Vaihtaa matkamittarin ja osamatkamitta-
rin näyttöjen välillä. Kun osamatkamittari
on näkyvissä, painikkeen pitäminen pai-
nettuna nollaa sen.
Mittariston valojen kirkkautta voidaan säätää kääntämällä säätökiekkoa.
Kirkkaammaksi
Himmeämmäksi
Kun ajovalokatkaisin on päällä, kirkka-
utta vähennetään hieman, ellei säädintä
ole käännetty täysin ylös.
Kun säädin on käännetty täysin ala-
asentoon, mukitelineen valo ja jalkatilan
valot sammuvat. ( S. 398)
nMittarien ja näytön valot syttyvät, kun
Käynnistyspainikkeesta on valittuna ON-toimintatila.
nHybridijärjestelmän ilmaisin
Näytön vaihtaminen
Mittariston valaistuksen säädin
1
2
Te h o a l u e
Osoittaa, että taloudellis en ajon alue ylitetään
(ajettaessa täyde llä teholla tms.)
Taloudellisen ajon alue
Osoittaa, että autolla ajetaan taloudellisella
tavalla.
Hybridikäytön taloudellisen ajon alue
Osoittaa, että bensiinimoottorin tehoa ei käy-
tetä kovin usein.
Bensiinimoottori sammuu ja käynnistyy auto-
maattisesti uudelleen tietyissä olosuhteissa.
Latausalue
Näyttää, että energiaa otetaan talteen jar-
rutusenergiaa talteenottavan järjestelmän
välityksellä.1
2
3
4
OM76198FI.book Page 86 Wednesday, March 30, 2016 1:01 PM

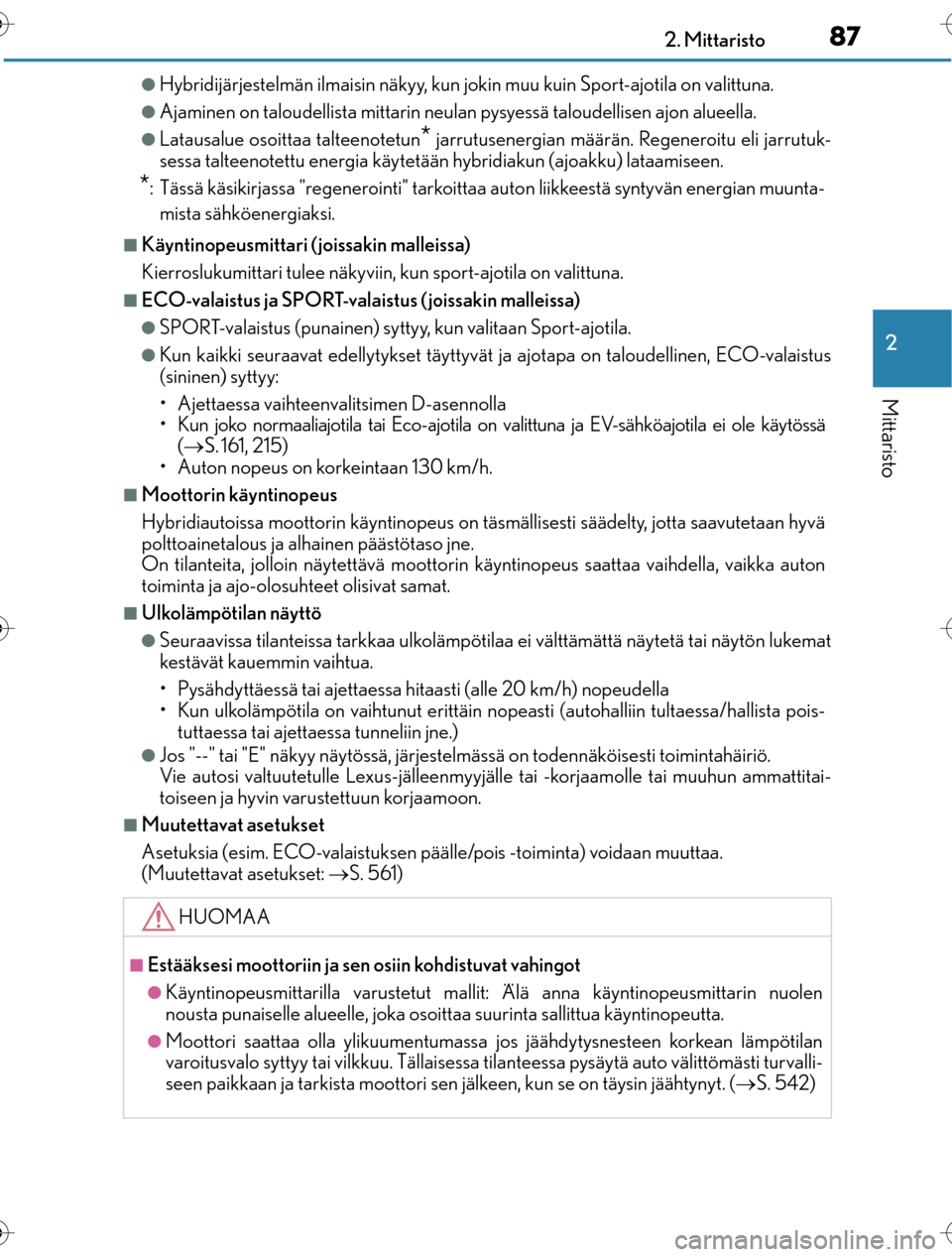

872. Mittaristo
2
Mittaristo
OM76198FI
lHybridijärjestelmän ilmaisin näkyy, kun jokin muu kuin Sport-ajotila on valittuna.
lAjaminen on taloudellista mittarin neulan pysyessä taloudellisen ajon alueella.
lLatausalue osoittaa talteenotetun* jarrutusenergian määrän. Regeneroitu eli jarrutuk-
sessa talteenotettu energia käytetää n hybridiakun (ajoakku) lataamiseen.
*: Tässä käsikirjassa "regenerointi" tarkoittaa auton liikkeestä syntyvän energian muunta-
mista sähköenergiaksi.
nKäyntinopeusmittari (joissakin malleissa)
Kierroslukumittari tulee näkyviin, kun sport-ajotila on valittuna.
nECO-valaistus ja SPORT-valaistus ( joissakin malleissa)
lSPORT-valaistus (punainen) syttyy, kun valitaan Sport-ajotila.
lKun kaikki seuraavat edellytykset täyttyvät ja ajotapa on taloudellinen, ECO-valaistus
(sininen) syttyy:
• Ajettaessa vaihteenvalitsimen D-asennolla
• Kun joko normaaliajotila tai Eco-ajotila on valittuna ja EV-sähköajotila ei ole käytössä ( S. 161, 215)
• Auton nopeus on korkeintaan 130 km/h.
nMoottorin käyntinopeus
Hybridiautoissa moottorin käyntinopeus on tä smällisesti säädelty, jotta saavutetaan hyvä
polttoainetalous ja al hainen päästötaso jne.
On tilanteita, jolloin näytettä vä moottorin käyntinopeus saattaa vaihdella, vaikka auton
toiminta ja ajo-olosuh teet olisivat samat.
nUlkolämpötilan näyttö
lSeuraavissa tilanteissa tarkkaa ulkolämpötilaa ei välttämättä näytetä tai näytön lukemat
kestävät kauemmin vaihtua.
• Pysähdyttäessä tai ajettaessa hitaasti (alle 20 km/h) nopeudella
• Kun ulkolämpötila on vaihtunut erittäin nopeasti (autohalliin tultaessa/hallista pois-
tuttaessa tai ajettaessa tunneliin jne.)
lJos "--" tai "E" näkyy näytössä, järjestelmässä on todennäköisesti toimintahäiriö.
Vie autosi valtuutetulle Lexus-jälleenmyyjäll e tai -korjaamolle tai muuhun ammattitai-
toiseen ja hyvin varustettuun korjaamoon.
nMuutettavat asetukset
Asetuksia (esim. ECO-valaistuksen p äälle/pois -toiminta) voidaan muuttaa.
(Muutettavat asetukset: S. 561)
HUOMAA
nEstääksesi moottoriin ja sen osiin kohdistuvat vahingot
lKäyntinopeusmittarilla varustetut mallit : Älä anna käyntinopeusmittarin nuolen
nousta punaiselle alueelle, joka osoi ttaa suurinta sallittua käyntinopeutta.
lMoottori saattaa olla ylikuumentumassa jos jäähdytysnesteen korkean lämpötilan
varoitusvalo syttyy tai vilkkuu. Tällaisessa tilanteessa pysäytä auto välittömästi turvalli-
seen paikkaan ja tarkista moottori sen jä lkeen, kun se on täysin jäähtynyt. (S. 542)
OM76198FI.book Page 87 Wednesday, March 30, 2016 1:01 PM

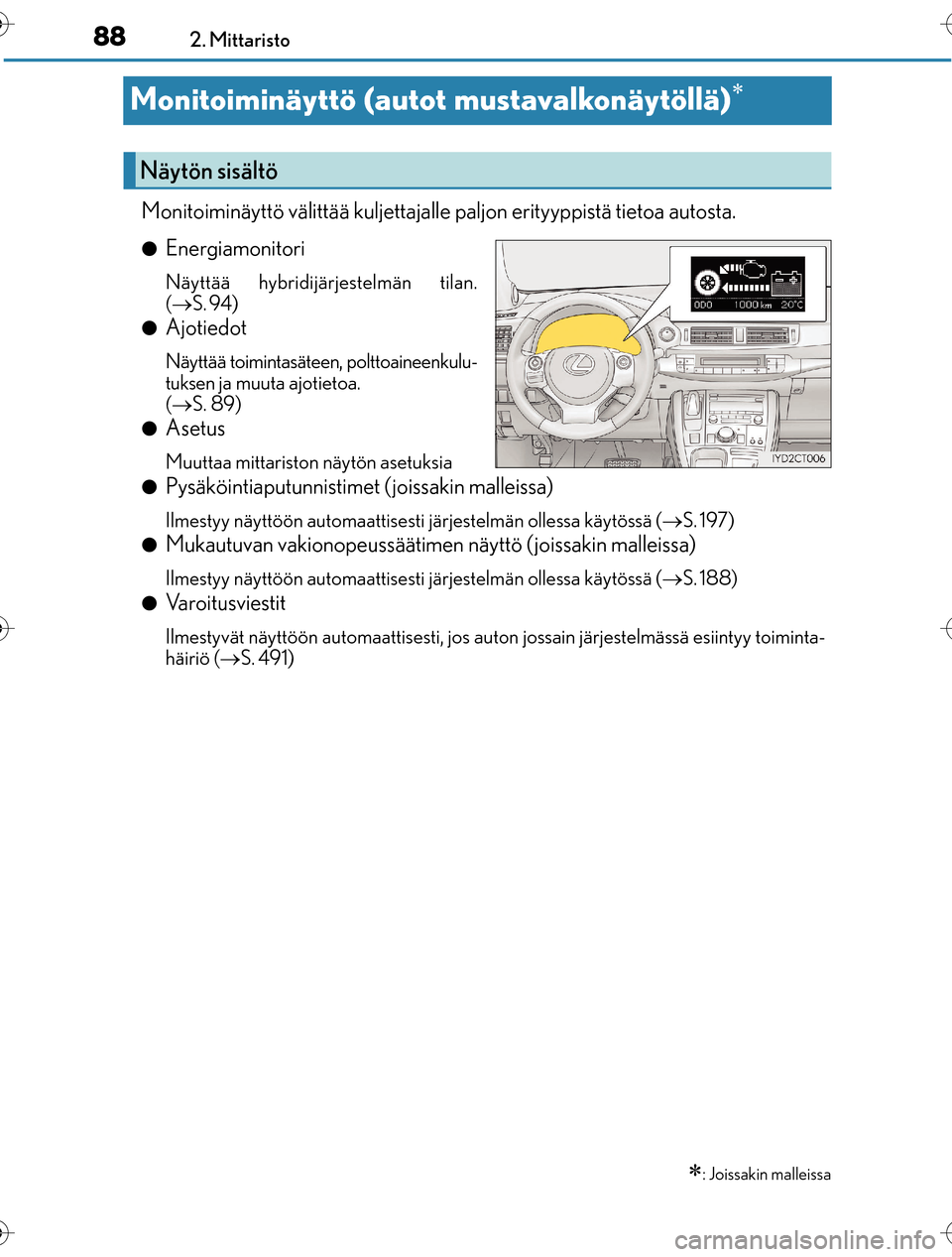

882. Mittaristo
OM76198FI
Monitoiminäyttö (autot mustavalkonäytöllä)
Monitoiminäyttö välittää kuljettajalle paljon erityyppistä tietoa autosta.
lEnergiamonitori
Näyttää hybridijärjestelmän tilan.
(  S. 94)
lAjotiedot
Näyttää toimintasäteen, polttoaineenkulu-
tuksen ja muuta ajotietoa.
( S. 89)
lAsetus
Muuttaa mittariston näytön asetuksia
lPysäköintiaputunnistimet ( joissakin malleissa)
Ilmestyy näyttöön automaattisesti järjestelmän ollessa käytössä ( S. 197)
lMukautuvan vakionopeussäätimen näyttö ( joissakin malleissa)
Ilmestyy näyttöön automaattisesti järjestelmän ollessa käytössä ( S. 188)
lVa r o i t u s v i e s t i t
Ilmestyvät näyttöön automaattisesti, jos auto n jossain järjestelmässä esiintyy toiminta-
häiriö ( S. 491)
: Joissakin malleissa
Näytön sisältö
OM76198FI.book Page 88 Wednesday, March 30, 2016 1:01 PM

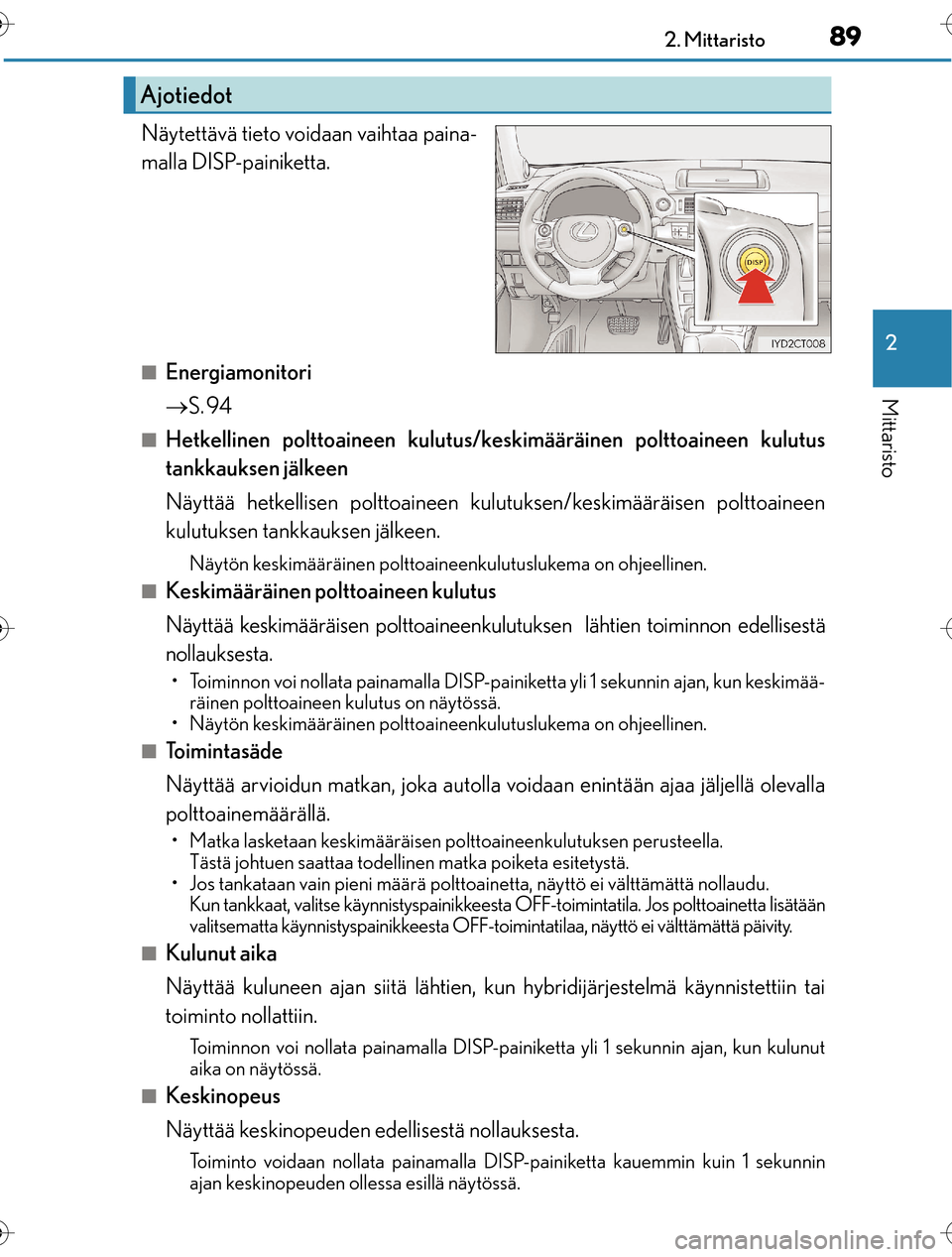

892. Mittaristo
2
Mittaristo
OM76198FI
Näytettävä tieto voidaan vaihtaa paina-
malla DISP-painiketta.
nEnergiamonitori
S. 94
nHetkellinen polttoaineen kulutus/ke skimääräinen polttoaineen kulutus
tankkauksen jälkeen
Näyttää hetkellisen polttoaineen ku lutuksen/keskimääräisen polttoaineen
kulutuksen tankkauksen jälkeen.
Näytön keskimääräinen polttoaine enkulutuslukema on ohjeellinen.
nKeskimääräinen polttoaineen kulutus
Näyttää keskimääräisen polttoaineenkulutuksen lähtien toiminnon edellisestä
nollauksesta.
• Toiminnon voi nollata painamalla DISP-pai niketta yli 1 sekunnin ajan, kun keskimää-
räinen polttoaineen kulutus on näytössä.
• Näytön keskimääräinen polttoaine enkulutuslukema on ohjeellinen.
nToimintasäde
Näyttää arvioidun matkan, joka autolla voidaan enintään ajaa jäljellä olevalla
polttoainemäärällä.
• Matka lasketaan keskimääräisen polttoaineenkulutuksen perusteella.
Tästä johtuen saattaa todellinen matka poiketa esitetystä.
• Jos tankataan vain pieni määrä polttoainetta, näyttö ei välttämättä nollaudu. Kun tankkaat, valitse käynnistyspainikkeesta OFF-toimintatila. Jos polttoainetta lisätään
valitsematta käynnistyspainikkeesta OFF-toim intatilaa, näyttö ei välttämättä päivity.
nKulunut aika
Näyttää kuluneen ajan siitä lähtien, kun hybridijärjestelmä käynnistettiin tai
toiminto nollattiin.
Toiminnon voi nollata painamalla DISP-painiketta yli 1 sekunnin ajan, kun kulunut
aika on näytössä.
nKeskinopeus
Näyttää keskinopeuden edellisestä nollauksesta.
Toiminto voidaan nollata painamalla DISP-painiketta kauemmin kuin 1 sekunnin
ajan keskinopeuden ollessa esillä näytössä.
Ajotiedot
OM76198FI.book Page 89 Wednesday, March 30, 2016 1:01 PM

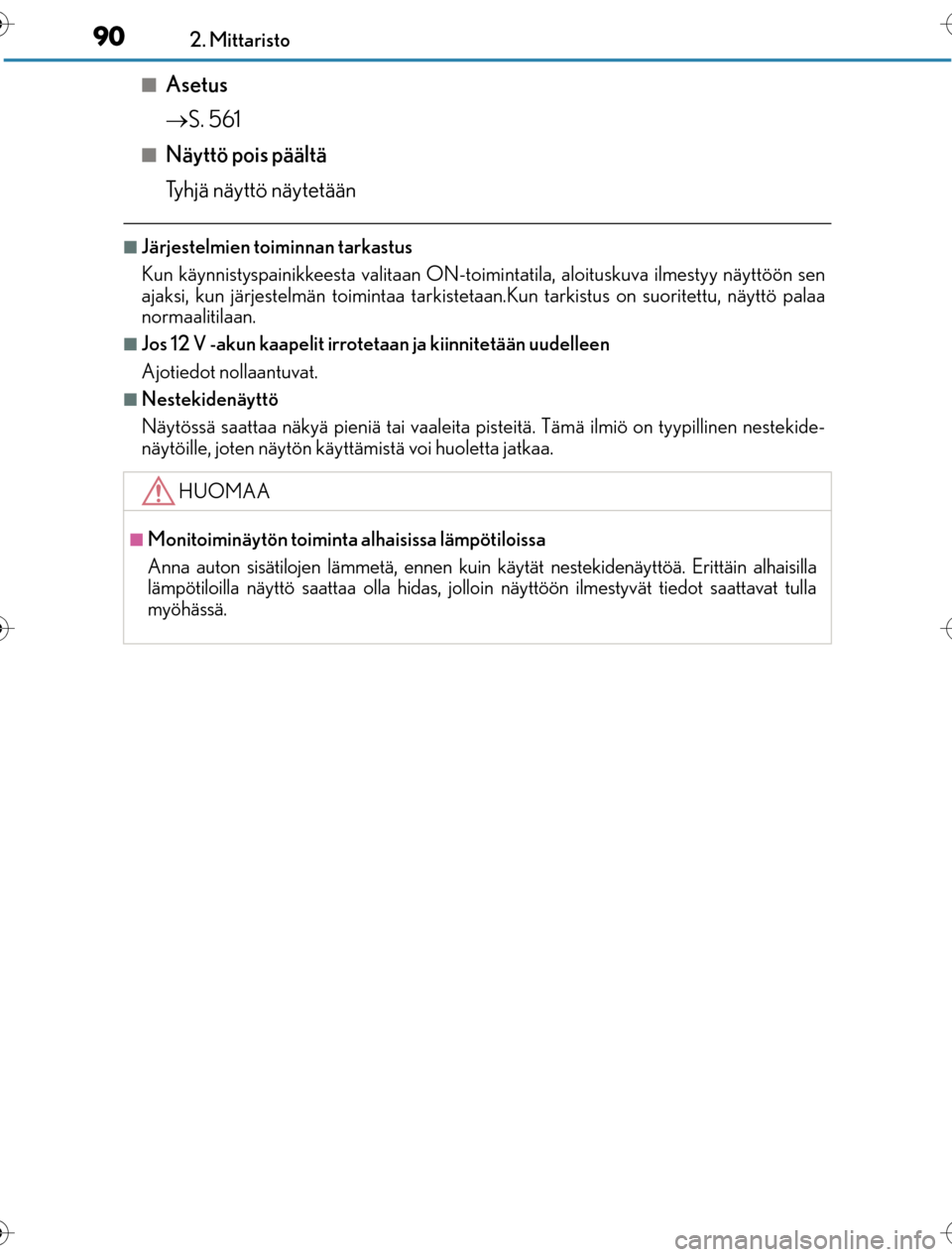

902. Mittaristo
OM76198FI
nAsetus
S. 561
nNäyttö pois päältä
Tyhjä näyttö näytetään
nJärjestelmien toim innan tarkastus
Kun käynnistyspainikkeesta valitaan ON-toimi ntatila, aloituskuva ilmestyy näyttöön sen
ajaksi, kun järjestelmän toimin taa tarkistetaan.Kun tarkistus on suoritettu, näyttö palaa
normaalitilaan.
nJos 12 V -akun kaapelit irrotetaan ja kiinnitetään uudelleen
Ajotiedot nollaantuvat.
nNestekidenäyttö
Näytössä saattaa näkyä pieniä tai vaaleita pi steitä. Tämä ilmiö on tyypillinen nestekide-
näytöille, joten näytön käyttä mistä voi huoletta jatkaa.
HUOMAA
nMonitoiminäytön toiminta alhaisissa lämpötiloissa
Anna auton sisätilojen lämmetä, ennen kuin käytät nestekidenäyttöä. Erittäin alhaisilla
lämpötiloilla näyttö saattaa olla hidas, jollo in näyttöön ilmestyvät tiedot saattavat tulla
myöhässä.
OM76198FI.book Page 90 Wednesday, March 30, 2016 1:01 PM
