1112. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM99N09M_(EM)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenanzeige zu
ändern. (→S. 646)
●
Energie-Überwachungsanzeige
Zeigt den Status des Hybridsystems an. ( →S. 114)
●Lexus-Einparkhilfesensor (falls vorhanden)
Wird automatisch angezeigt, wenn das System in Verwendung ist. ( →S. 242)
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient. Eintragsauswahl/Seitenwechsel
Eingabe/Bestätigung
Zum vorherigen Bildschirm zurück-
kehren
Drücken:
Der Bildschirm wird angezeigt, der
für folgende Taste gespeichert
wurde:
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten:
Der aktuell angezeigte Bildschirm wird für gespeichert. ( →S. 646)
Der Bestätigungsbildschirm für den Speichervorgang wird angezeigt. Wenn der gewählte
Bildschirm nicht gespeichert werden kann, zeigt eine Meldung an, dass der Speichervor-
gang fehlgeschlagen ist.

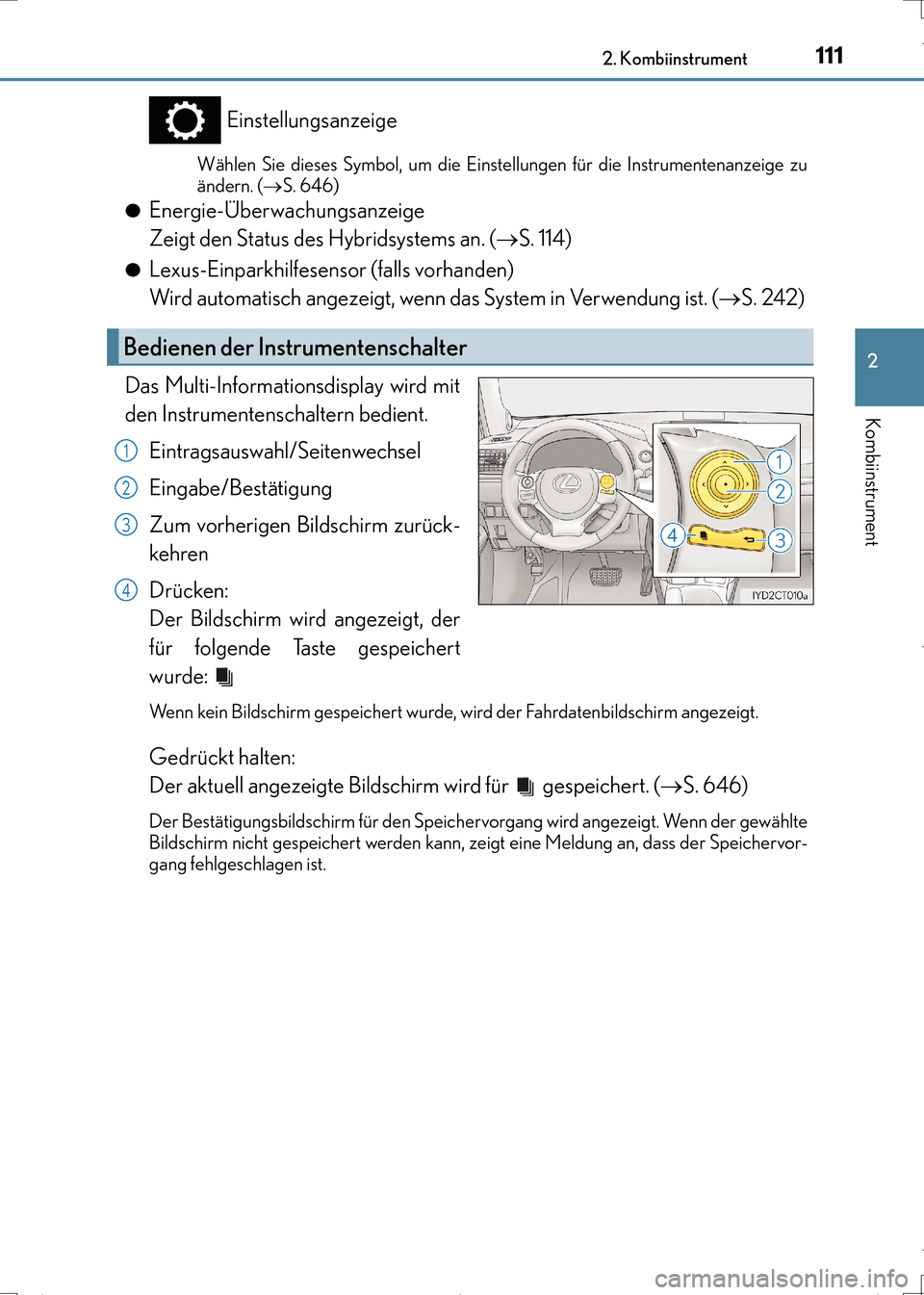

Bedienen der Instrumentenschalter
1
2
3
4
CT200h_OM_OM99N09M_(EM).book Page 111 Wednesday, April 13, 20 16 5:09 PM

1122. Kombiinstrument
CT200h_OM_OM99N09M_(EM)

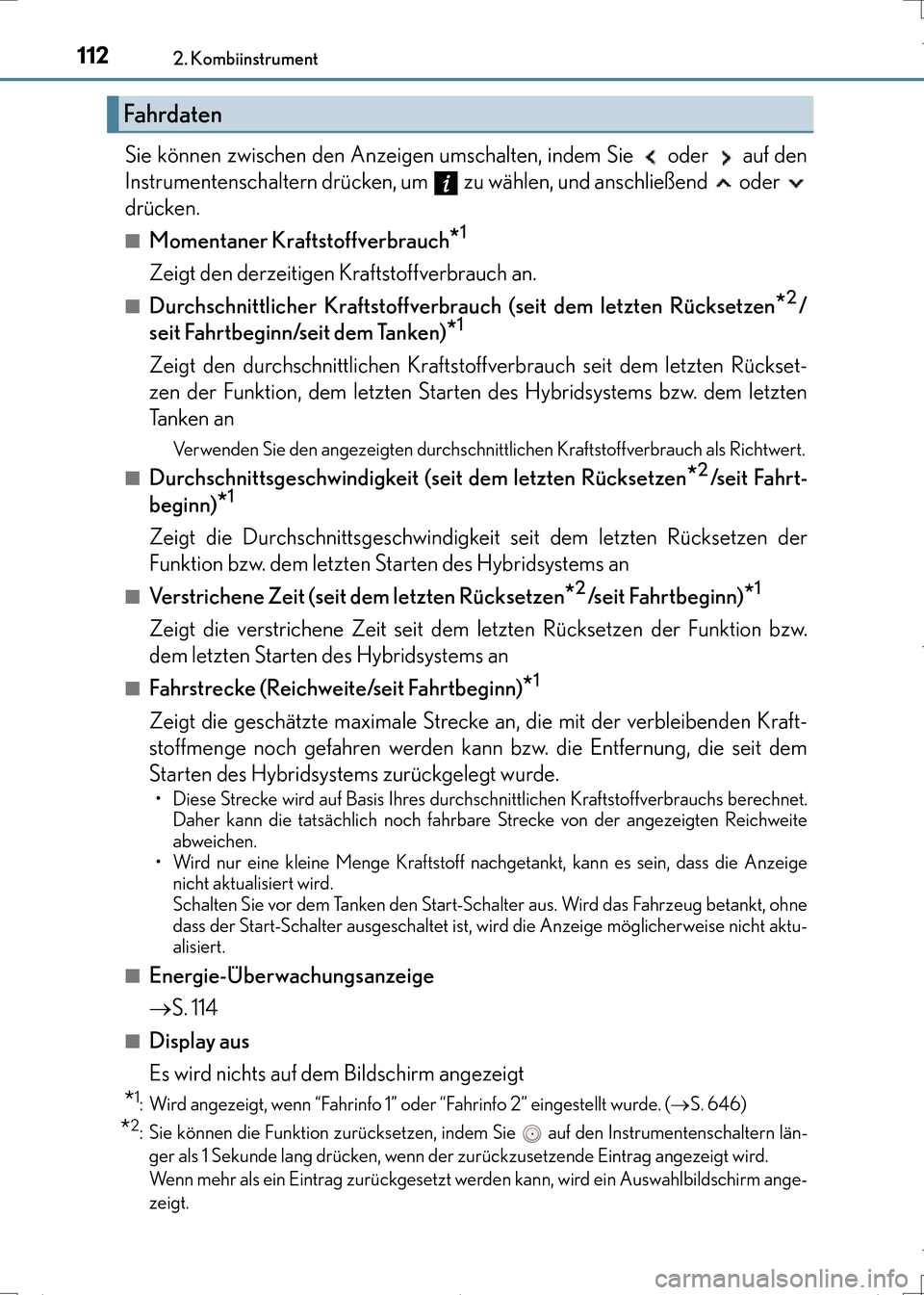

Sie können zwischen den Anzeigen umschalten, indem Sie oder auf den
Instrumentenschaltern drücken, um zu wählen, und anschließend oder
drücken.
■Momentaner Kraftstoffverbrauch*1
Zeigt den derzeitigen Kraftstoffverbrauch an.
■Durchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen*2/
seit Fahrtbeginn/seit dem Tanken)
*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion, dem letzten Starten des Hybridsystems bzw. dem letzten
Ta n k e n a n
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
■
Durchschnittsgeschwindigkeit (seit dem letzten Rücksetzen*2/seit Fahrt-
beginn)
*1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. dem letzten Starten des Hybridsystems an
■Verstrichene Zeit (seit dem letzten Rücksetzen*2/seit Fahrtbeginn)*1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion bzw.
dem letzten Starten des Hybridsystems an
■Fahrstrecke (Reichweite/seit Fahrtbeginn)*1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann bzw. die Entfernung, die seit dem
Starten des Hybridsystems zurückgelegt wurde.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet. Daher kann die tatsächlich noch fahrbare Strecke von der angezeigten Reichweite
abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Start-Schalter aus. Wird das Fahrzeug betankt, ohne
dass der Start-Schalter ausgeschaltet ist, wird die Anzeige möglicherweise nicht aktu-
alisiert.
■
Energie-Überwachungsanzeige
→ S. 114
■Display aus
Es wird nichts auf dem Bildschirm angezeigt
*1: Wird angezeigt, wenn “Fahrinfo 1” oder “Fahrinfo 2” eingestellt wurde. ( →S. 646)
*2: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschaltern län-
ger als 1 Sekunde lang drücken, wenn der zurückzusetzende Eintrag angezeigt wird.
Wenn mehr als ein Eintrag zurückgesetzt werden kann, wird ein Auswahlbildschirm ange-
zeigt.
Fahrdaten
CT200h_OM_OM99N09M_(EM).book Page 112 Wednesday, April 13, 20 16 5:09 PM

1132. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM99N09M_(EM)
■Systemprüfungsanzeige
Nachdem der Start-Schalter in den Modus ON geschaltet wurde, wird ein Startbild ange-
zeigt, während der Systembetrieb überprüft wird. Wenn die Systemprüfung abgeschlossen
ist, wird wieder der normale Bildschirm angezeigt.

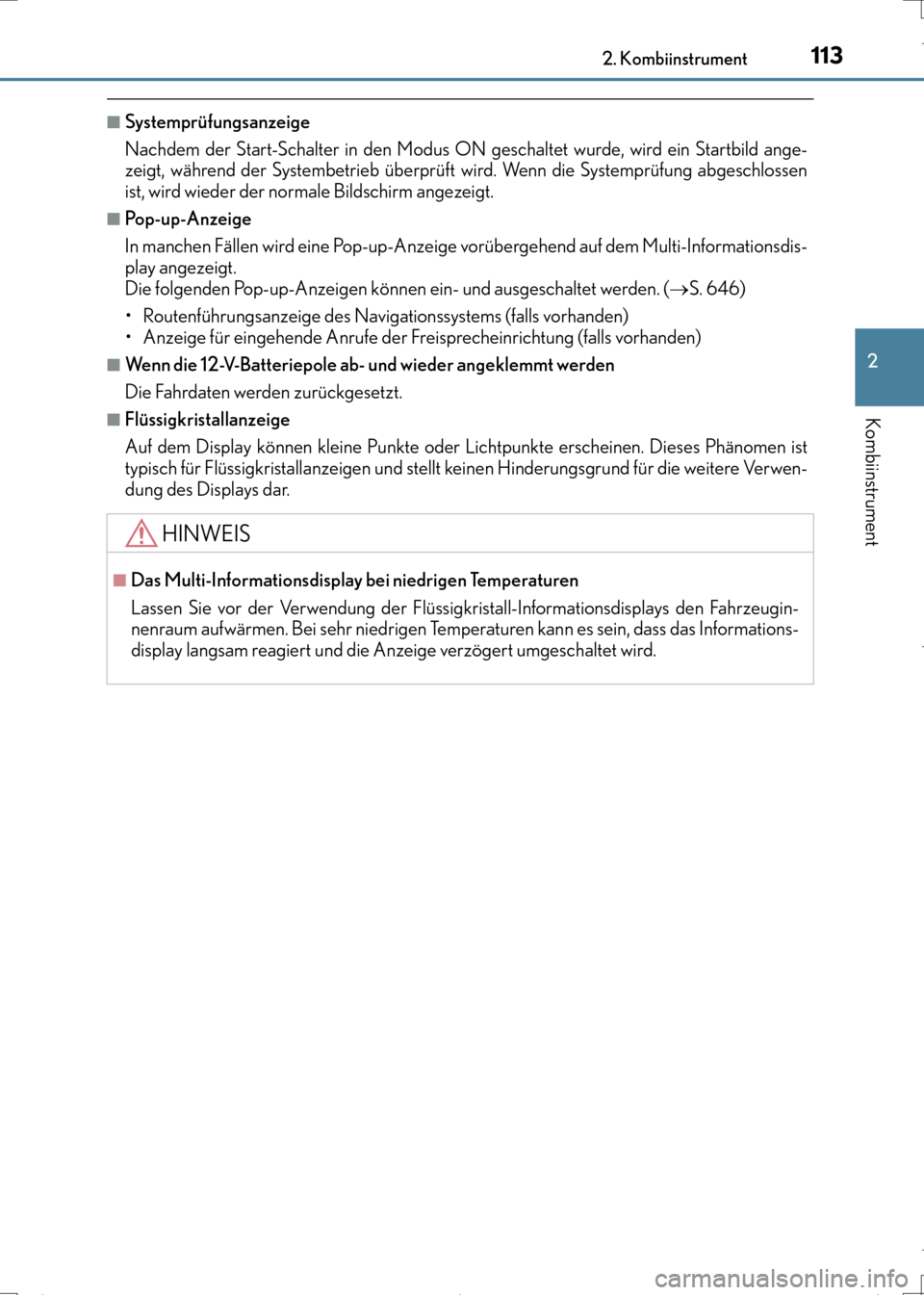

■Pop-up-Anzeige
In manchen Fällen wird eine Pop-up-Anzeige vorübergehend auf dem Multi-Informationsdis-
play angezeigt.
Die folgenden Pop-up-Anzeigen können ein- und ausgeschaltet werden. (→S. 646)
• Routenführungsanzeige des Navigationssystems (falls vorhanden)
• Anzeige für eingehende Anrufe der Fr eisprecheinrichtung (falls vorhanden)
■Wenn die 12-V-Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen ist
typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwen-
dung des Displays dar.
HINWEIS
■Das Multi-Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung der Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
CT200h_OM_OM99N09M_(EM).book Page 113 Wednesday, April 13, 20 16 5:09 PM

1142. Kombiinstrument
CT200h_OM_OM99N09M_(EM)

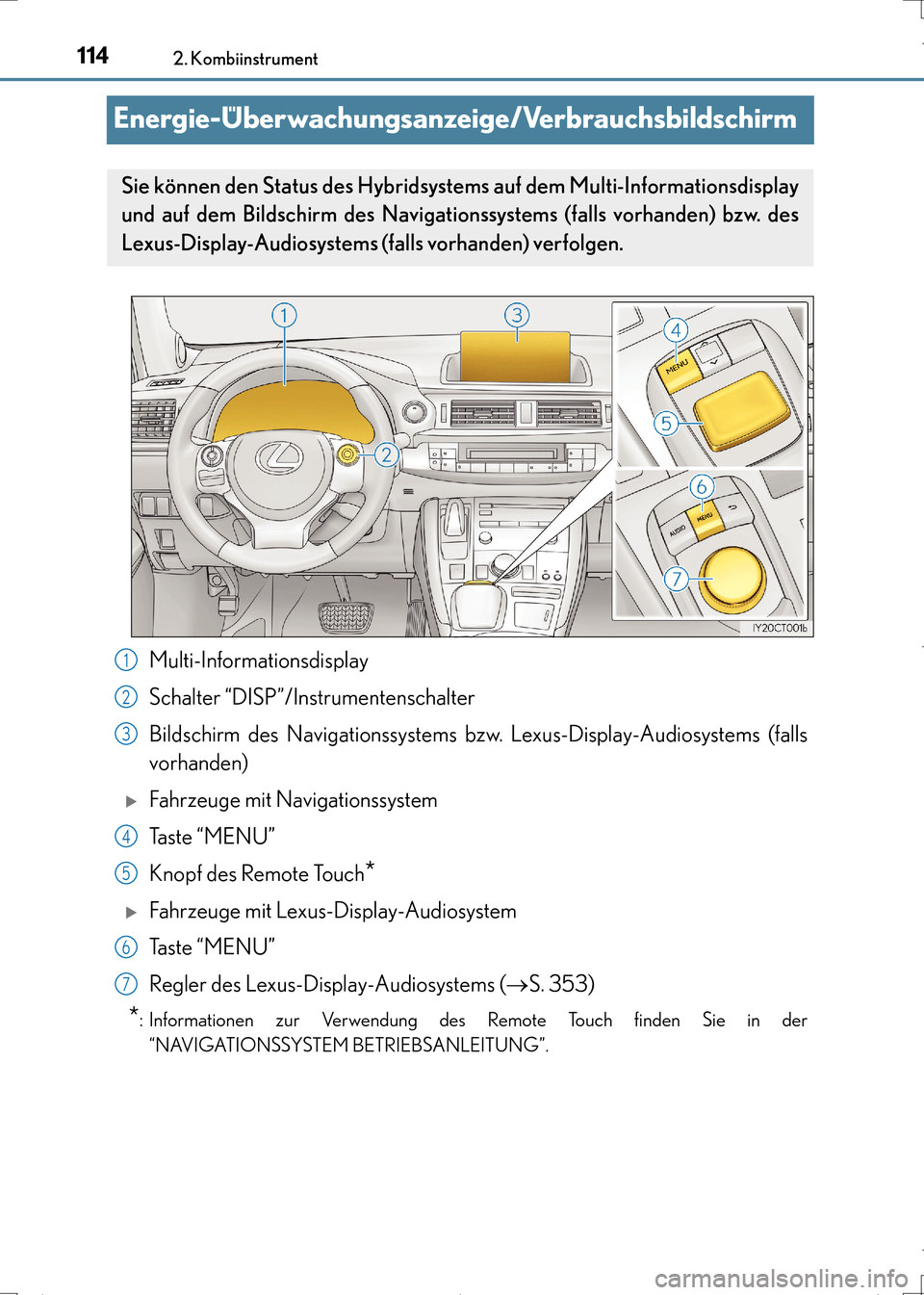

Energie-Überwachungsanzeige/Verbrauchsbildschirm
Multi-Informationsdisplay
Schalter “DISP”/Instrumentenschalter
Bildschirm des Navigationssystems bzw. Lexus-Display-Audiosystems (falls
vorhanden)
XFahrzeuge mit Navigationssystem
Ta s t e “ M E N U ”
Knopf des Remote Touch
*
XFahrzeuge mit Lexus-Display-Audiosystem
Ta s t e “ M E N U ”
Regler des Lexus-Display-Audiosystems (→S. 353)
*: Informationen zur Verwendung des Remote Touch finden Sie in der
“NAVIGATIONSSYSTEM BETRIEBSANLEITUNG”.
Sie können den Status des Hybridsystem s auf dem Multi-Informationsdisplay
und auf dem Bildschirm des Navigationssystems (falls vorhanden) bzw. des
Lexus-Display-Audiosystems (falls vorhanden) verfolgen.
1
2
3
4
5
6
7
CT200h_OM_OM99N09M_(EM).book Page 114 Wednesday, April 13, 20 16 5:09 PM

1152. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM99N09M_(EM)
XBildschirm des Navigationssystems (falls vorhanden)
Drücken Sie die Taste “MENU” auf
dem Remote Touch und wählen Sie
dann “Auto” auf dem Bildschirm
“Menü”.
Wenn der Bildschirm
“Fahrtinformationen” oder “Vorh. Wert”
angezeigt wird, wählen Sie “Energie”.
XBildschirm des Lexus-Display-Audiosystems (falls vorhanden)
Drücken Sie die Taste “MENU” der
Bedieneinheit des Lexus-Display-Audi-
osystems und wählen Sie dann “Auto”
auf dem Bildschirm “MENÜ”.
Falls der Bildschirm “Energiemonitor”
nicht angezeigt wird, bewegen Sie den
Regler nach rechts und wählen Sie
“Energie”.
XMulti-Informationsdisplay
Fahrzeuge mit Schwarz-Weiß-Bildschirm:
Drücken Sie mehrmals den Schalter “DISP” am Lenkrad, um die Energie-Über-
wachungsanzeige zu wählen.
Fahrzeuge mit Farbdisplay:
Drücken Sie oder auf den Instrumentenschaltern und wählen Sie , und
drücken Sie dann oder , um die Energie-Überwachungsanzeige zu wäh-
len.
Energie-Überwachungsanzeige
CT200h_OM_OM99N09M_(EM).book Page 115 Wednesday, April 13, 20 16 5:09 PM

1162. Kombiinstrument
CT200h_OM_OM99N09M_(EM)■
Bildschirm des Navigationssystems bzw. Lexus-Display-Audiosystems (falls
vorhanden)
Bildschirm des
NavigationssystemsBildschirm des
Lexus-Display-Audiosystems
Das Fahrzeug wird
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor und
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor
angetrieben
Die Hybridbatterie
(Traktionsbatterie)
wird vom Fahrzeug
aufgeladen
CT200h_OM_OM99N09M_(EM).book Page 116 Wednesday, April 13, 20 16 5:09 PM

1172. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM99N09M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.
■Multi-Informationsdisplay
Es ist kein Ener-
giefluss vorhanden
Status der Hybridbat-
terie (Traktionsbatte-
rie)
NiedrigVo l lNiedrigVo l l
Bildschirm des
NavigationssystemsBildschirm des
Lexus-Display-Audiosystems
Schwarz-Weiß-DisplayFarbdisplay
Das Fahrzeug wird
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor und
vom Elektromotor
(Traktionsmotor)
angetrieben
Das Fahrzeug wird
vom Ottomotor
angetrieben
CT200h_OM_OM99N09M_(EM).book Page 117 Wednesday, April 13, 20 16 5:09 PM

1182. Kombiinstrument
CT200h_OM_OM99N09M_(EM)
Die Abbildungen stellen nur Beispiele dar und können leicht von den tatsäch-
lichen Bedingungen abweichen.

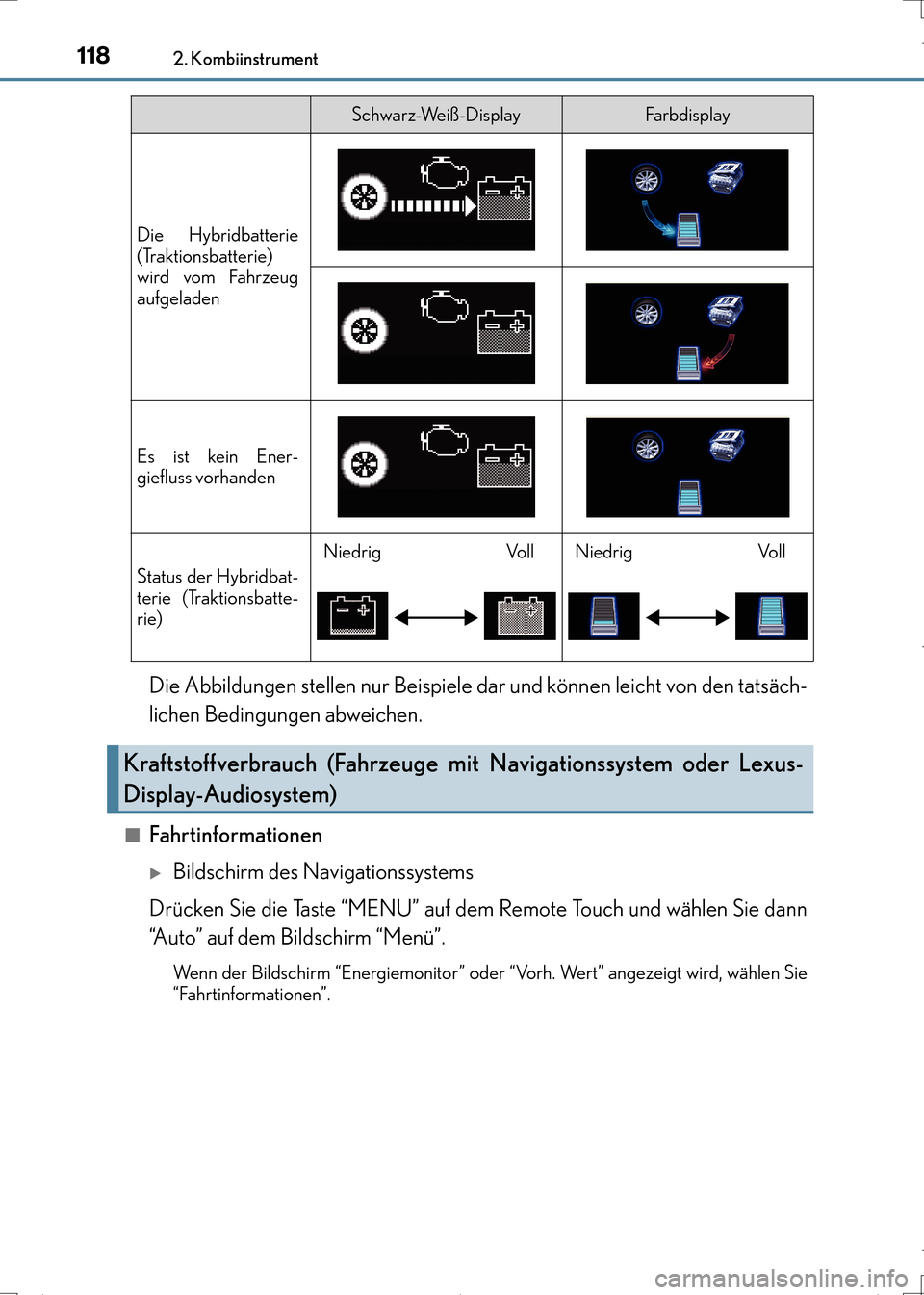

■Fahrtinformationen
XBildschirm des Navigationssystems
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
“Auto” auf dem Bildschirm “Menü”.
Wenn der Bildschirm “Energiemonitor” oder “Vorh. Wert” angezeigt wird, wählen Sie
“Fahrtinformationen”.
Die Hybridbatterie
(Traktionsbatterie)
wird vom Fahrzeug
aufgeladen
Es ist kein Ener-
giefluss vorhanden
Status der Hybridbat-
terie (Traktionsbatte-
rie)
NiedrigVo l lNiedrigVo l l
Kraftstoffverbrauch (Fahrzeuge mi t Navigationssystem oder Lexus-
Display-Audiosystem)
Schwarz-Weiß-DisplayFarbdisplay
CT200h_OM_OM99N09M_(EM).book Page 118 Wednesday, April 13, 20 16 5:09 PM

1192. Kombiinstrument
2
Kombiinstrument
CT200h_OM_OM99N09M_(EM)

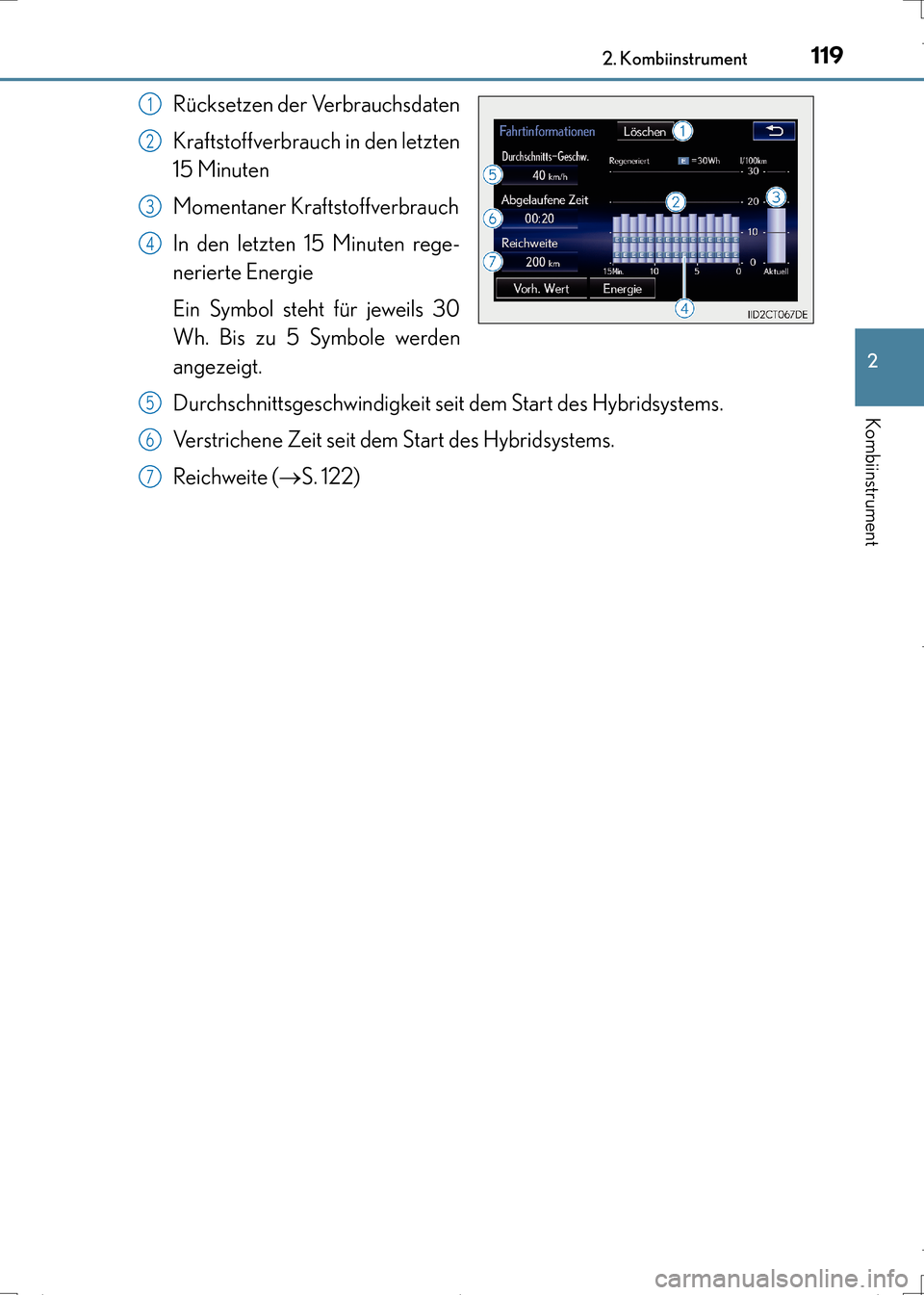

Rücksetzen der Verbrauchsdaten
Kraftstoffverbrauch in den letzten
15 Minuten
Momentaner Kraftstoffverbrauch
In den letzten 15 Minuten rege-
nerierte Energie
Ein Symbol steht für jeweils 30
Wh. Bis zu 5 Symbole werden
angezeigt.
Durchschnittsgeschwindigkeit seit dem Start des Hybridsystems.
Verstrichene Zeit seit dem Start des Hybridsystems.
Reichweite (→S. 122)1
2
3
4
5
6
7
CT200h_OM_OM99N09M_(EM).book Page 119 Wednesday, April 13, 20 16 5:09 PM

1202. Kombiinstrument
CT200h_OM_OM99N09M_(EM)

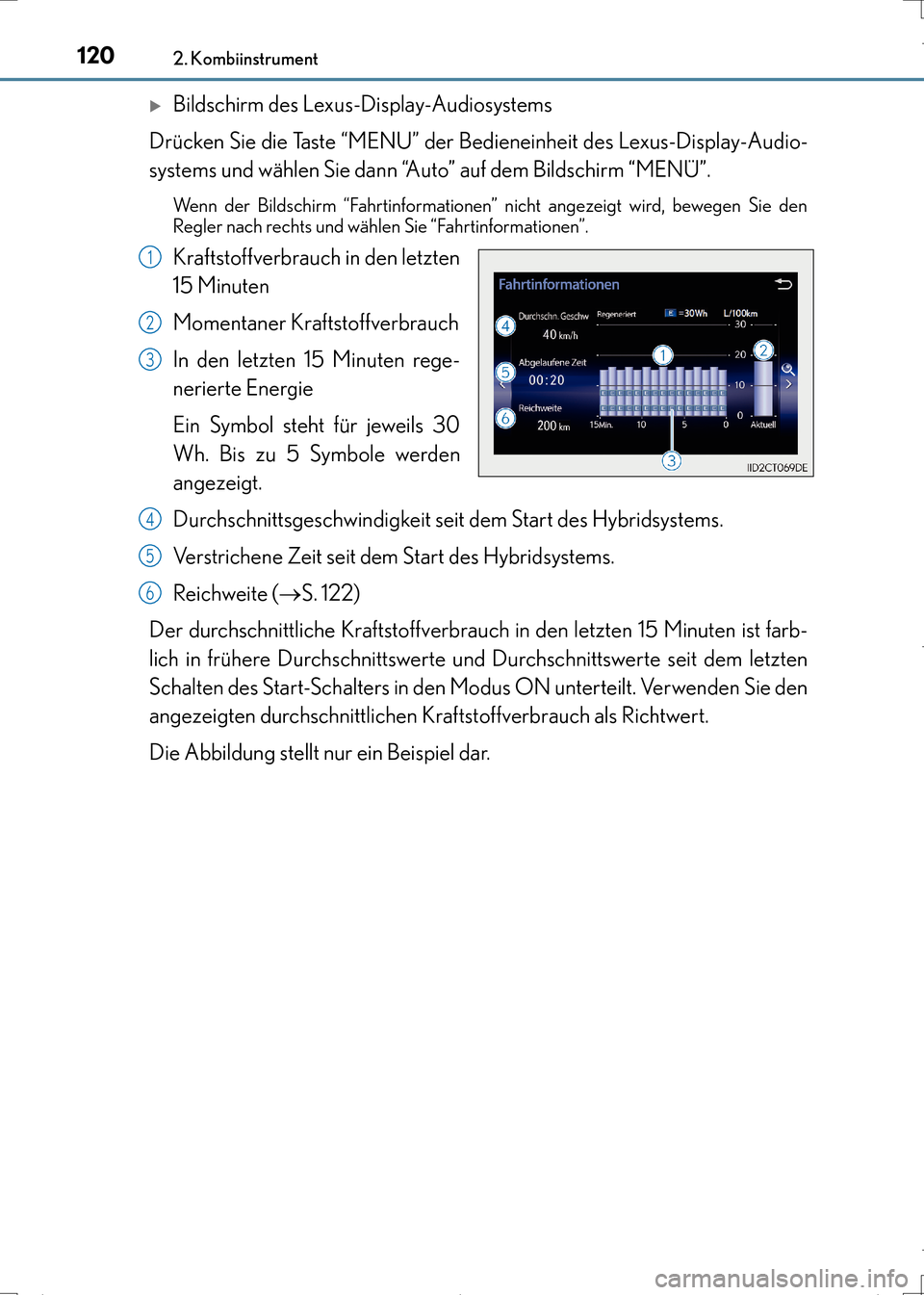

XBildschirm des Lexus-Display-Audiosystems
