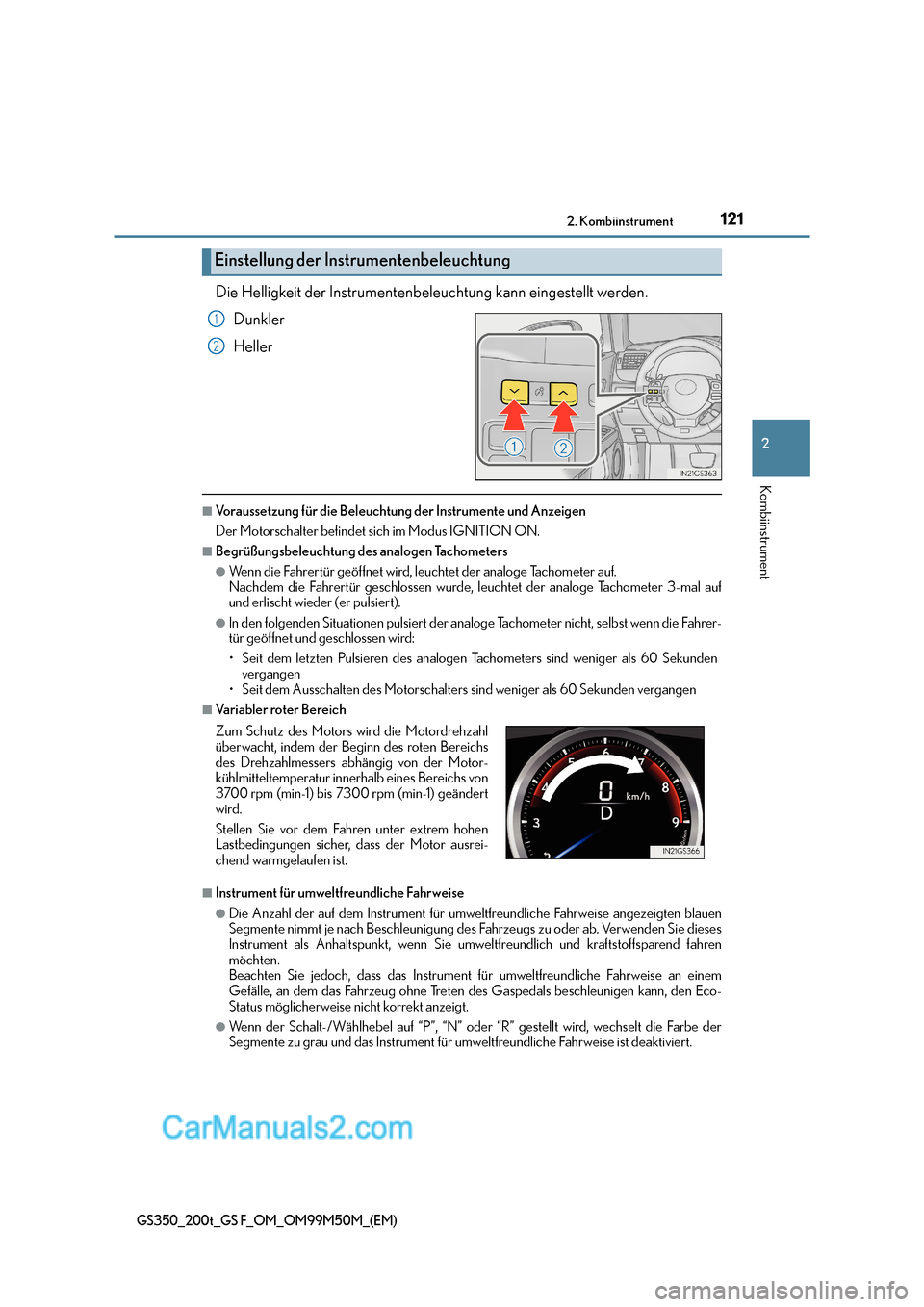

Lexus GS F 2016 Betriebsanleitung (in German)

1212. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Die Helligkeit der Instrumentenbeleuchtung kann eingestellt werden.Dunkler
Heller
■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Motorschalter befindet sich im Modus IGNITION ON.
■Begrüßungsbeleuchtung des analogen Tachometers
●Wenn die Fahrertür geöffnet wird, leuchtet der analoge Tachometer auf.
Nachdem die Fahrertür geschlossen wurde, leuchtet der analoge Tachometer 3-mal auf
und erlischt wieder (er pulsiert).
●In den folgenden Situationen pulsiert der analog e Tachometer nicht, selbst wenn die Fahrer-
tür geöffnet und geschlossen wird:
• Seit dem letzten Pulsieren des analogen Tachometers sind weniger als 60 Sekunden
vergangen
• Seit dem Ausschalten des Motorschalters sind weniger als 60 Sekunden vergangen
■Variabler roter Bereich
■Instrument für umweltfreundliche Fahrweise
●Die Anzahl der auf dem Instrument für umweltfreundliche Fahrweise angezeigten blauen
Segmente nimmt je nach Beschleunigung des Fahrzeugs zu oder ab. Verwenden Sie dieses
Instrument als Anhaltspunkt, wenn Sie umweltfreundlich und kraftstoffsparend fahren
möchten.
Beachten Sie jedoch, dass das Instrument für umweltfreundliche Fahrweise an einem
Gefälle, an dem das Fahrzeug ohne Treten des Gaspedals beschleunigen kann, den Eco-
Status möglicherweise nicht korrekt anzeigt.
●Wenn der Schalt-/Wählhebel auf “P”, “N” oder “R” gestellt wird, wechselt die Farbe der
Segmente zu grau und das Instrument für umweltfreundliche Fahrweise ist deaktiviert.
Einstellung der Instrumentenbeleuchtung
1
2
Zum Schutz des Motors wird die Motordrehzahl
überwacht, indem der Beginn des roten Bereichs
des Drehzahlmessers abhängig von der Motor-
kühlmitteltemperatur innerhalb eines Bereichs von
3700 rpm (min-1) bis 7300 rpm (min-1) geändert
wird.
Stellen Sie vor dem Fahren unter extrem hohen
Lastbedingungen sicher, dass der Motor ausrei-
chend warmgelaufen ist.

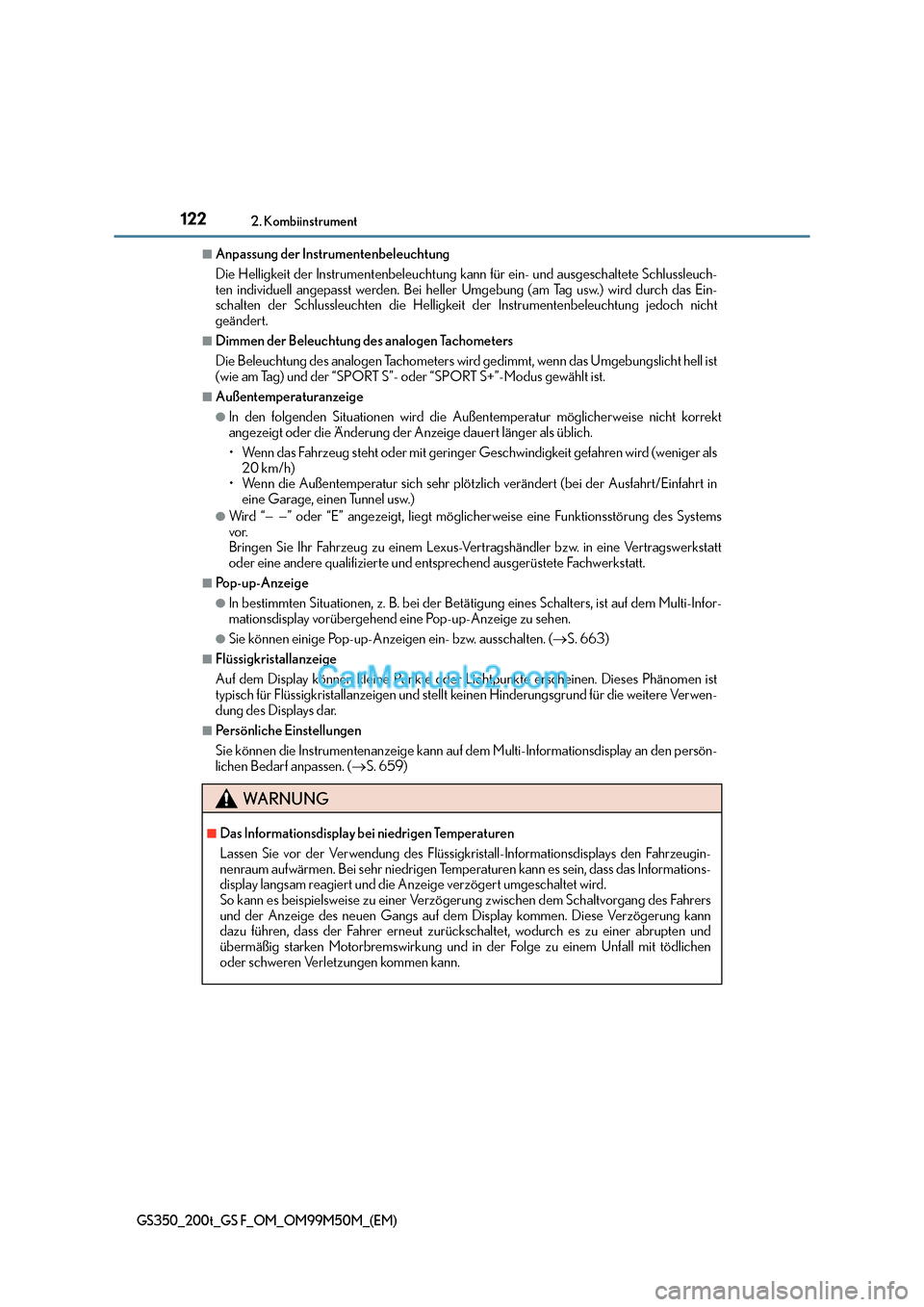

1222. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Anpassung der Instrumentenbeleuchtung
Die Helligkeit der Instrumentenbeleuchtung kann für ein- und ausgeschaltete Schlussleuch-
ten individuell angepasst werden. Bei heller Umgebung (am Tag usw.) wird durch das Ein-
schalten der Schlussleuchten die Helligkeit der Instrumentenbeleuchtung jedoch nicht
geändert.
■Dimmen der Beleuchtung des analogen Tachometers
Die Beleuchtung des analogen Tachometers wird gedimmt, wenn das Umgebungslicht hell ist
(wie am Tag) und der “SPORT S”- oder “SPORT S+”-Modus gewählt ist.
■Außentemperaturanzeige
●In den folgenden Situationen wird die Außentemperatur möglicherweise nicht korrekt
angezeigt oder die Änderung der Anzeige dauert länger als üblich.
• Wenn das Fahrzeug steht oder mit geringer Geschwindigkeit gefahren wird (weniger als
20 km/h)
• Wenn die Außentemperatur sich sehr plötzlich verändert (bei der Ausfahrt/Einfahrt in
eine Garage, einen Tunnel usw.)
●Wird “ − −” oder “E” angezeigt, liegt möglicherweise eine Funktionsstörung des Systems
vor.
Bringen Sie Ihr Fahrzeug zu einem Lexus-Vertragshändler bzw. in eine Vertragswerkstatt
oder eine andere qualifizierte und entsprechend ausgerüstete Fachwerkstatt.
■Pop-up-Anzeige
●In bestimmten Situationen, z. B. bei der Betätigung eines Schalters, ist auf dem Multi-Infor-
mationsdisplay vorübergehend eine Pop-up-Anzeige zu sehen.
●Sie können einige Pop-up-Anzei gen ein- bzw. ausschalten. (→S. 663)
■Flüssigkristallanzeige
Auf dem Display können kleine Punkte oder Lichtpunkte erscheinen. Dieses Phänomen ist
typisch für Flüssigkristallanzeigen und stellt keinen Hinderungsgrund für die weitere Verwen-
dung des Displays dar.
■Persönliche Einstellungen
Sie können die Instrumentenanzeige kann auf dem Multi-Informationsdisplay an den persön-
lichen Bedarf anpassen. ( →S. 659)
WA R N U N G
■Das Informationsdisplay bei niedrigen Temperaturen
Lassen Sie vor der Verwendung des Flüssigkristall-Informationsdisplays den Fahrzeugin-
nenraum aufwärmen. Bei sehr niedrigen Temperaturen kann es sein, dass das Informations-
display langsam reagiert und die Anzeige verzögert umgeschaltet wird.
So kann es beispielsweise zu einer Verzögerung zwischen dem Schaltvorgang des Fahrers
und der Anzeige des neuen Gangs auf dem Display kommen. Diese Verzögerung kann
dazu führen, dass der Fahrer erneut zurückschaltet, wodurch es zu einer abrupten und
übermäßig starken Motorbremswirkung und in der Folge zu einem Unfall mit tödlichen
oder schweren Verletzungen kommen kann.

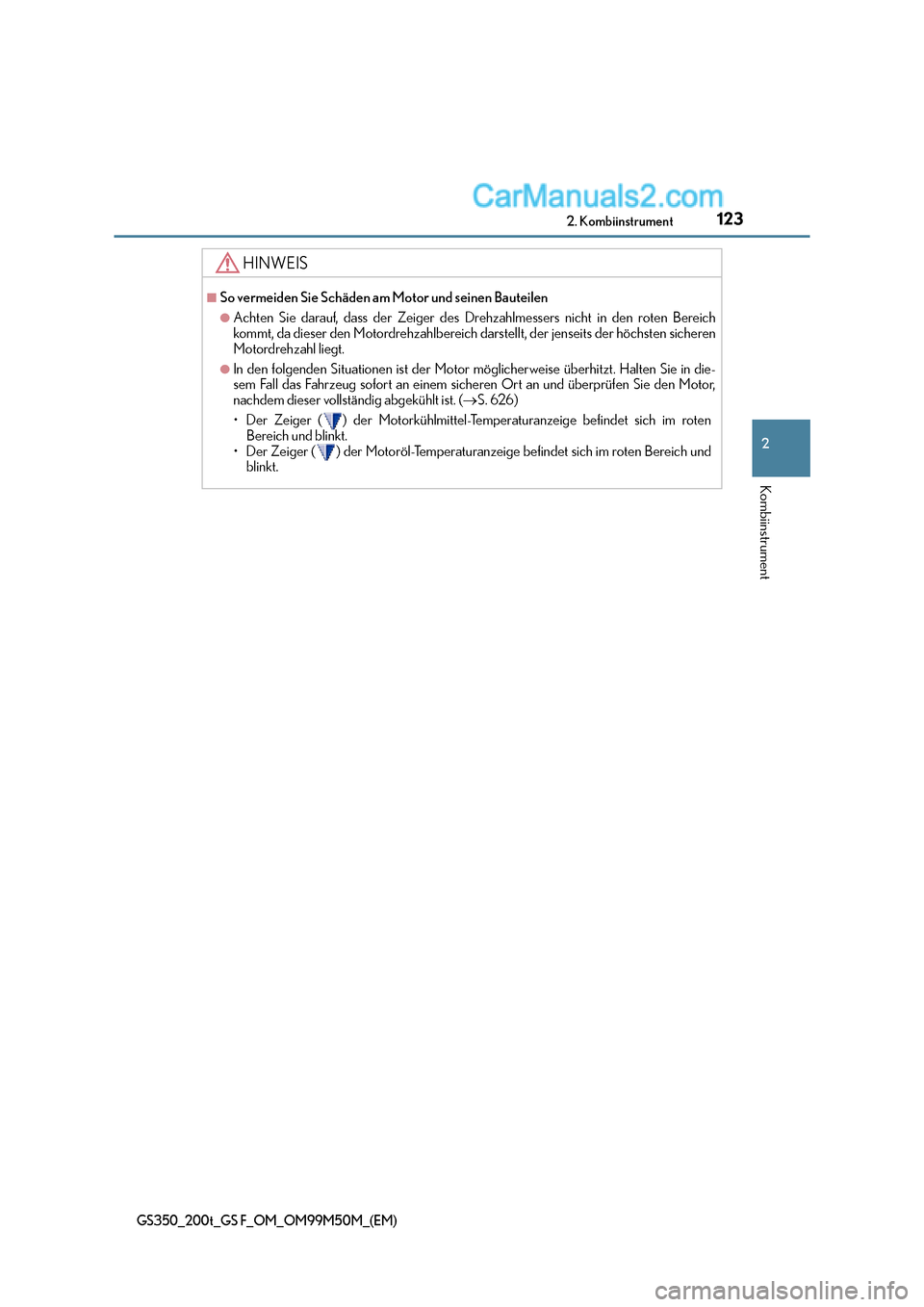

1232. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
HINWEIS
■So vermeiden Sie Schäden am Motor und seinen Bauteilen
●Achten Sie darauf, dass der Zeiger des Drehzahlmessers nicht in den roten Bereich
kommt, da dieser den Motordrehzahlbereich darstellt, der jenseits der höchsten sicheren
Motordrehzahl liegt.
●In den folgenden Situationen ist der Motor möglicherweise überhitzt. Halten Sie in die-
sem Fall das Fahrzeug sofort an einem sicheren Ort an und überprüfen Sie den Motor,
nachdem dieser vollständig abgekühlt ist. (→S. 626)
• Der Zeiger ( ) der Motorkühlmittel-Temperaturanzeige befindet sich im roten Bereich und blinkt.
• Der Zeiger ( ) der Motoröl-Temperaturanzeige befindet sich im roten Bereich und blinkt.

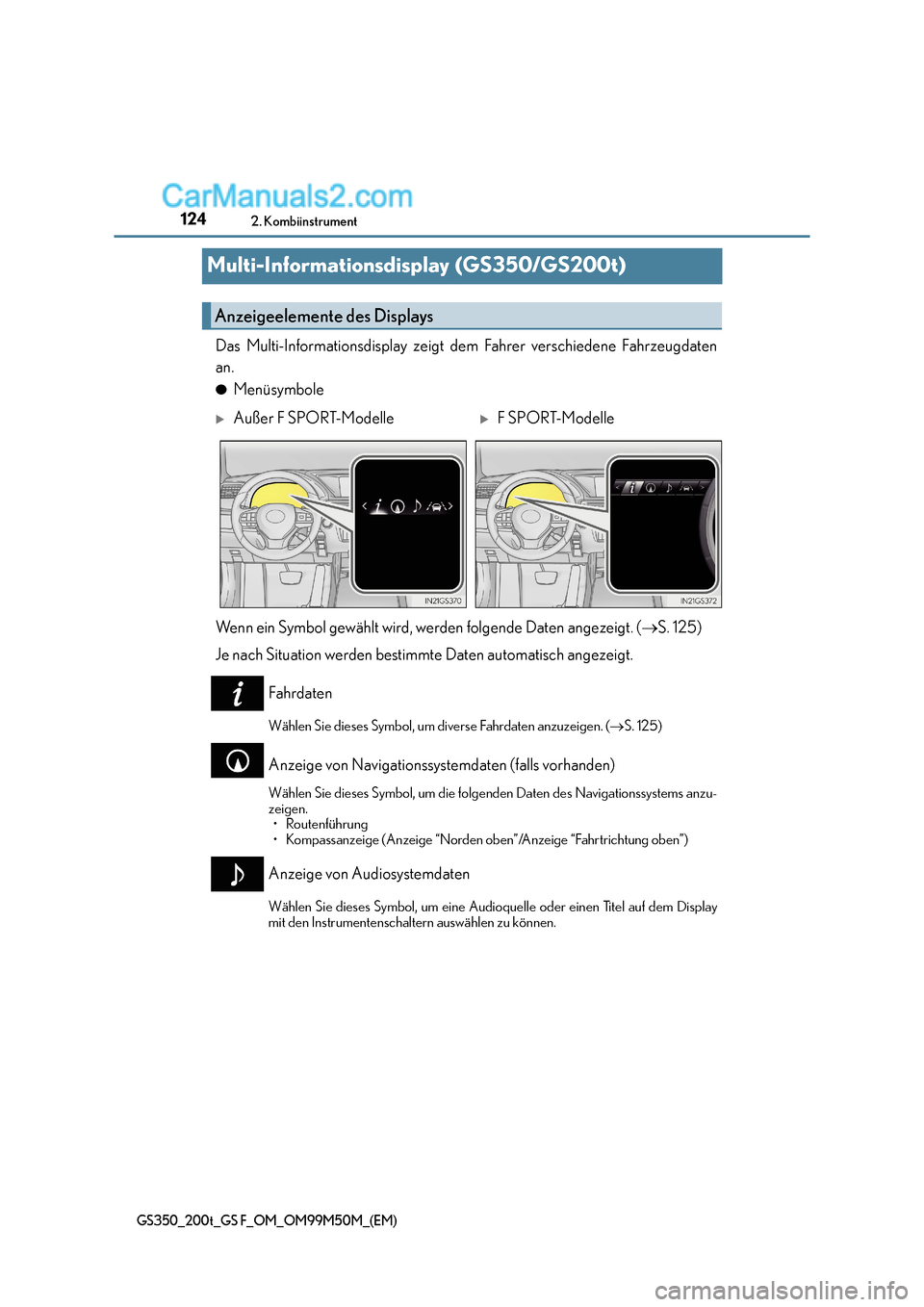

1242. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Multi-Informationsdisplay (GS350/GS200t)
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird, werden folgende Daten angezeigt. ( →S. 125)
Je nach Situation werden bestimmte Daten automatisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 125)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folg enden Daten des Navigationssystems anzu-
zeigen. • Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf dem Display
mit den Instrumentenschaltern auswählen zu können.
Anzeigeelemente des Displays
XAußer F SPORT-ModelleXF SPORT-Modelle

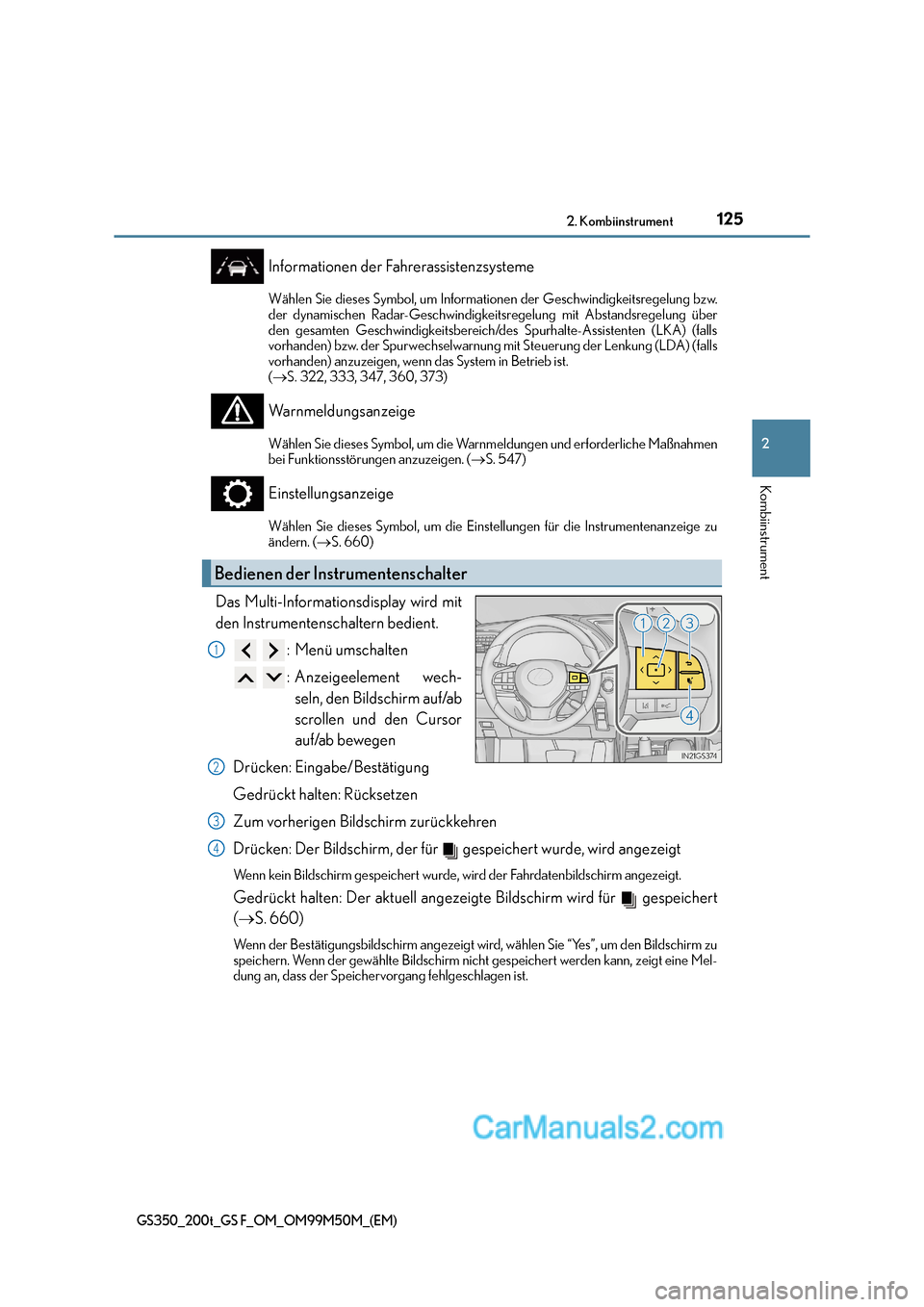

1252. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Informationen der Fahrerassistenzsysteme
Wählen Sie dieses Symbol, um Informationen der Geschwindigkeitsregelung bzw.
der dynamischen Radar-Geschwindigkeitsregelung mit Abstandsregelung über
den gesamten Geschwindigkeitsbereich/des Spurhalte-Assistenten (LKA) (falls
vorhanden) bzw. der Spurwechselwarnung mit Steuerung der Lenkung (LDA) (falls
vorhanden) anzuzeigen, wenn das System in Betrieb ist.
(→ S. 322, 333, 347, 360, 373)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und erforderliche Maßnahmen
bei Funktionsstörungen anzuzeigen. ( →S. 547)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenanzeige zu
ändern. ( →S. 660)
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.
: Menü umschalten
: Anzeigeelement wech-seln, den Bildschirm auf/ab
scrollen und den Cursor
auf/ab bewegen
Drücken: Eingabe/Bestätigung
Gedrückt halten: Rücksetzen
Zum vorherigen Bildschirm zurückkehren
Drücken: Der Bildschirm, der für gespeichert wurde, wird angezeigt
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der aktuell angezeigte Bildschirm wird für gespeichert
( → S. 660)
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bildschirm zu
speichern. Wenn der gewählte Bildschirm nicht gespeichert werden kann, zeigt eine Mel-
dung an, dass der Speichervorgang fehlgeschlagen ist.
Bedienen der Instrumentenschalter
1
2
3
4

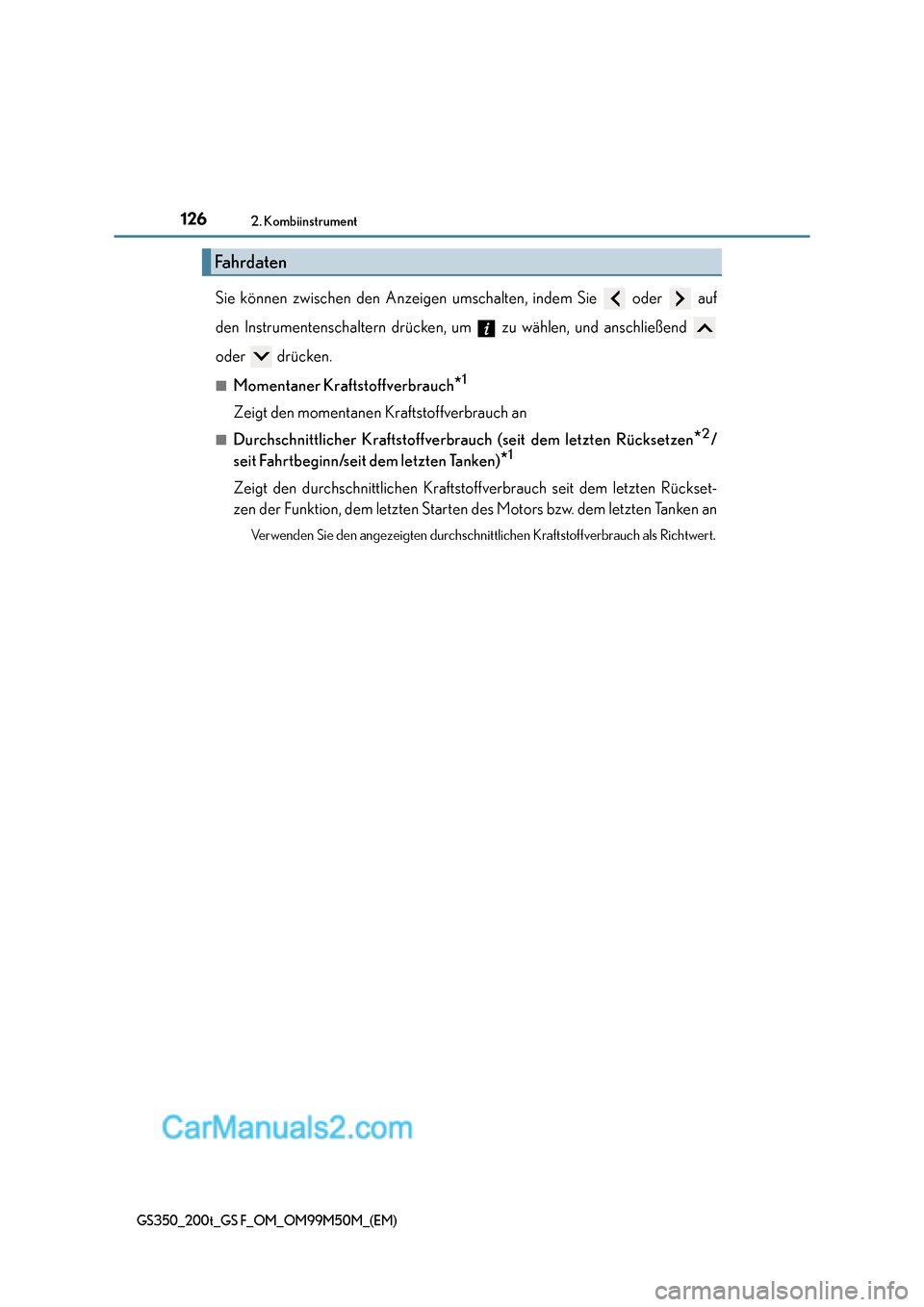

1262. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend
oder drücken.
■Momentaner Kraftstoffverbrauch*1
Zeigt den momentanen Kraftstoffverbrauch an
■Durchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen*2/
seit Fahrtbeginn/seit dem letzten Tanken)
*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion, dem letzten Starten des Motors bzw. dem letzten Tanken an
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
Fahrdaten

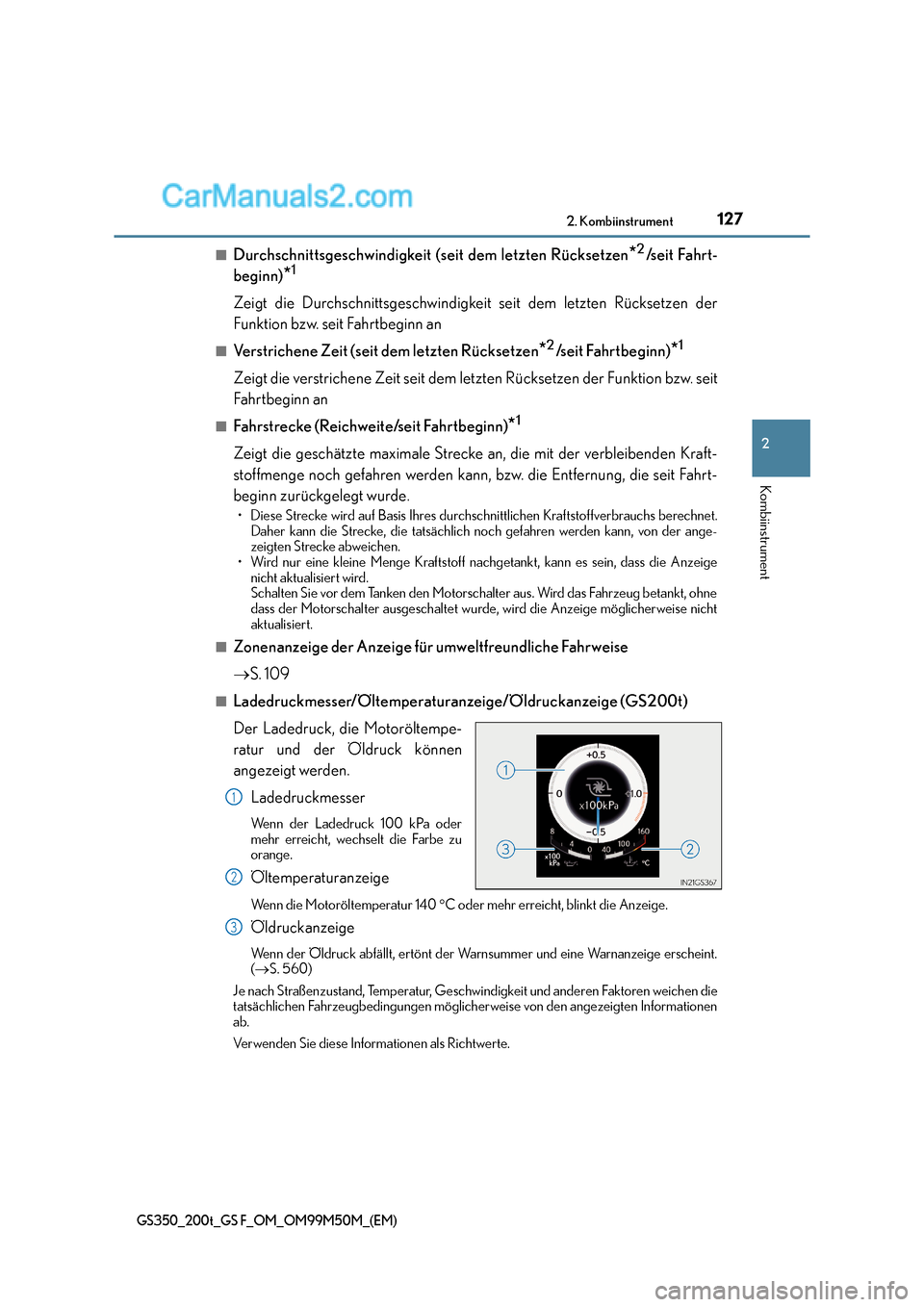

1272. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Durchschnittsgeschwindigkeit (seit dem letzten Rücksetzen*2/seit Fahrt-
beginn)
*1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. seit Fahrtbeginn an
■Verstrichene Zeit (seit dem letzten Rücksetzen*2/seit Fahrtbeginn)*1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion bzw. seit
Fahrtbeginn an
■Fahrstrecke (Reichweite/seit Fahrtbeginn)*1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann, bzw. die Entfernung, die seit Fahrt-
beginn zurückgelegt wurde.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet. Daher kann die Strecke, die tatsächlich noch gefahren werden kann, von der ange-
zeigten Strecke abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige
nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Motorschalter aus. Wird das Fahrzeug betankt, ohne
dass der Motorschalter ausgeschaltet wurde, wird die Anzeige möglicherweise nicht
aktualisiert.
■
Zonenanzeige der Anzeige für umweltfreundliche Fahrweise
→ S. 109
■Ladedruckmesser/Öltemperaturan zeige/Öldruckanzeige (GS200t)
Der Ladedruck, die Motoröltempe-
ratur und der Öldruck können
angezeigt werden. Ladedruckmesser
Wenn der Ladedruck 100 kPa oder
mehr erreicht, wechselt die Farbe zu
orange.
Öltemperaturanzeige
Wenn die Motoröltemperatur 140 °C oder mehr erreicht, blinkt die Anzeige.
Öldruckanzeige
Wenn der Öldruck abfällt, ertönt der Warnsummer und eine Warnanzeige erscheint.
(→ S. 560)
Je nach Straßenzustand, Temperatur, Geschwindigkeit und anderen Faktoren weichen die
tatsächlichen Fahrzeugbedingungen möglicherweise von den angezeigten Informationen
ab.
Verwenden Sie diese Informationen als Richtwerte.
1
2
3

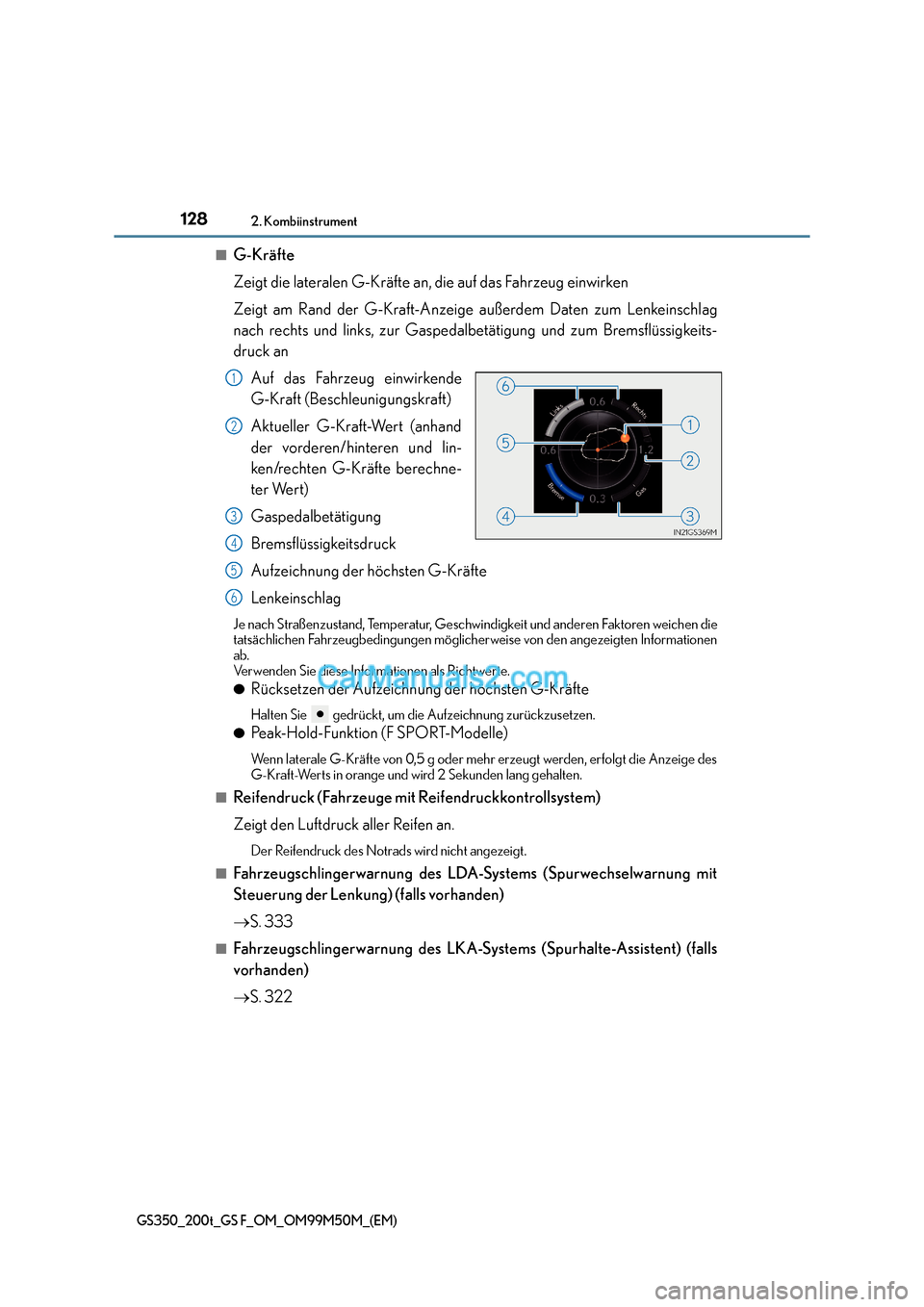

1282. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■G-Kräfte
Zeigt die lateralen G-Kräfte an, die auf das Fahrzeug einwirken
Zeigt am Rand der G-Kraft-Anzeige außerdem Daten zum Lenkeinschlag
nach rechts und links, zur Gaspedalbetätigung und zum Bremsflüssigkeits-
druck anAuf das Fahrzeug einwirkende
G-Kraft (Beschleunigungskraft)
Aktueller G-Kraft-Wert (anhand
der vorderen/hinteren und lin-
ken/rechten G-Kräfte berechne-
ter Wert)
Gaspedalbetätigung
Bremsflüssigkeitsdruck
Aufzeichnung der höchsten G-Kräfte
Lenkeinschlag
Je nach Straßenzustand, Temperatur, Geschwindigkeit und anderen Faktoren weichen die
tatsächlichen Fahrzeugbedingungen möglicherweise von den angezeigten Informationen
ab.
Verwenden Sie diese Informationen als Richtwerte.
●
Rücksetzen der Aufzeichnung der höchsten G-Kräfte
Halten Sie gedrückt, um die Aufzeichnung zurückzusetzen.
●
Peak-Hold-Funktion (F SPORT-Modelle)
Wenn laterale G-Kräfte von 0,5 g oder mehr erzeugt werden, erfolgt die Anzeige des
G-Kraft-Werts in orange und wird 2 Sekunden lang gehalten.
■
Reifendruck (Fahrzeuge mit Reifendruckkontrollsystem)
Zeigt den Luftdruck aller Reifen an.
Der Reifendruck des Notrads wird nicht angezeigt.
■
Fahrzeugschlingerwarnung des LDA-Systems (Spurwechselwarnung mit
Steuerung der Lenkung) (falls vorhanden)
→ S. 333
■Fahrzeugschlingerwarnung des LKA-Systems (Spurhalte-Assistent) (falls
vorhanden)
→S. 322
1
2
3
4
5
6

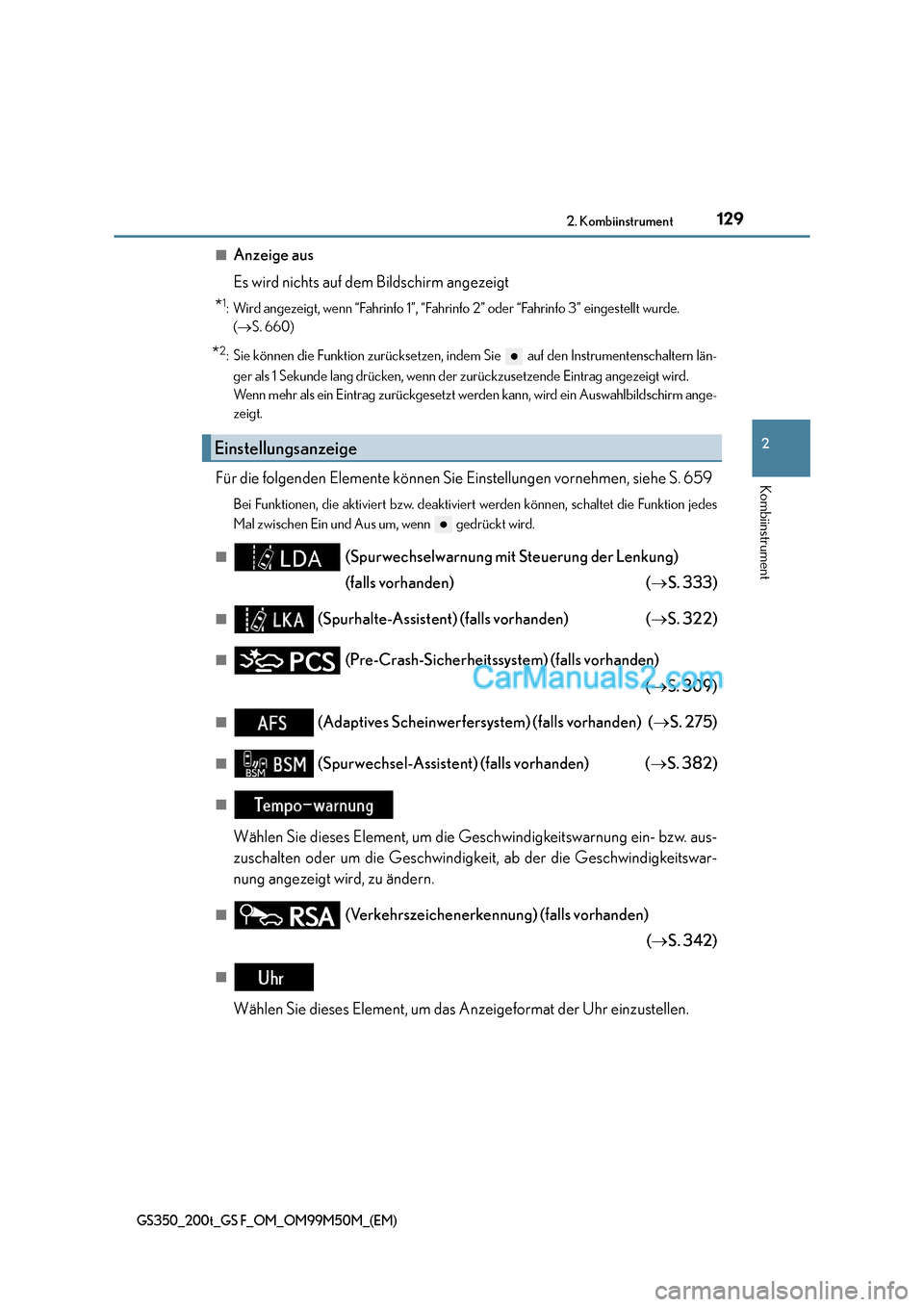

1292. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Anzeige aus
Es wird nichts auf dem Bildschirm angezeigt
*1: Wird angezeigt, wenn “Fahrinfo 1”, “Fahrinfo 2” oder “Fahrinfo 3” eingestellt wurde. (→ S. 660)
*2: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschaltern län-
ger als 1 Sekunde lang drücken, wenn der zurückzusetzende Eintrag angezeigt wird.
Wenn mehr als ein Eintrag zurückgesetzt werden kann, wird ein Auswahlbildschirm ange-
zeigt.
Für die folgenden Elemente können Sie Ei nstellungen vornehmen, siehe S. 659
Bei Funktionen, die aktiviert bzw. deaktiviert werden können, schaltet die Funktion jedes
Mal zwischen Ein und Aus um, wenn gedrückt wird.
■
(Spurwechselwarnung mit Steuerung der Lenkung)
(falls vorhanden) ( →S. 333)
■ (Spurhalte-Assistent) (falls vorhanden) ( →S. 322)
■(Pre-Crash-Sicherheitssystem) (falls vorhanden)
(→ S. 309)
■ (Adaptives Scheinwerfersystem) (falls vorhanden) ( →S. 275)
■ (Spurwechsel-Assistent) (falls vorhanden) ( →S. 382)
■
Wählen Sie dieses Element, um die Geschwindigkeitswarnung ein- bzw. aus-
zuschalten oder um die Geschwindigkeit, ab der die Geschwindigkeitswar-
nung angezeigt wird, zu ändern.
■(Verkehrszeichenerkennung) (falls vorhanden)
(→ S. 342)
■
Wählen Sie dieses Element, um das Anzeigeformat der Uhr einzustellen.
Einstellungsanzeige

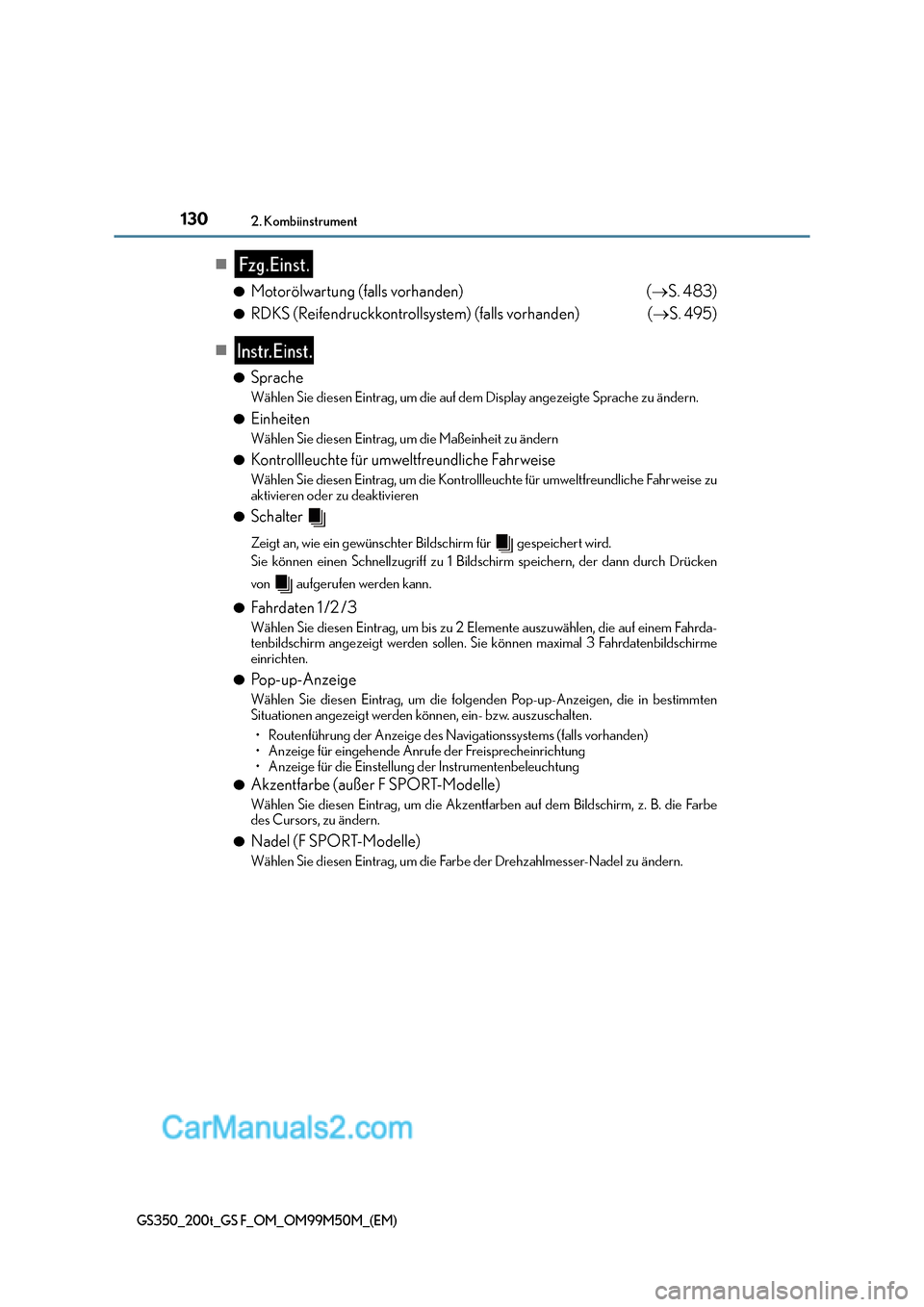

1302. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■●
Motorölwartung (falls vorhanden) ( →S. 483)
●RDKS (Reifendruckkontrollsystem) (falls vorhanden) ( →S. 495)
■
●
Sprache
Wählen Sie diesen Eintrag, um die auf dem Display angezeigte Sprache zu ändern.
●
Einheiten
Wählen Sie diesen Eintrag, um die Maßeinheit zu ändern
●
Kontrollleuchte für umweltfreundliche Fahrweise
Wählen Sie diesen Eintrag, um die Kontrollleuchte für umweltfreundliche Fahrweise zu
aktivieren oder zu deaktivieren
●
Schalter
Zeigt an, wie ein gewünschter Bildschirm für gespeichert wird.
Sie können einen Schnellzugriff zu 1 Bildschirm speichern, der dann durch Drücken
von aufgerufen werden kann.
●
Fa hrd at en 1 /2 / 3
Wählen Sie diesen Eintrag, um bis zu 2 El emente auszuwählen, die auf einem Fahrda-
tenbildschirm angezeigt werden sollen. Sie können maximal 3 Fahrdatenbildschirme
einrichten.
●
Pop-up-Anzeige
Wählen Sie diesen Eintrag, um die folgenden Pop-up-Anzeigen, die in bestimmten
Situationen angezeigt werden können, ein- bzw. auszuschalten. • Routenführung der Anzeige des Navigationssystems (falls vorhanden)
• Anzeige für eingehende Anrufe der Freisprecheinrichtung
• Anzeige für die Einstellung der Instrumentenbeleuchtung
●
Akzentfarbe (außer F SPORT-Modelle)
Wählen Sie diesen Eintrag, um die Akzentfa rben auf dem Bildschirm, z. B. die Farbe
des Cursors, zu ändern.
●
Nadel (F SPORT-Modelle)
Wählen Sie diesen Eintrag, um die Farb e der Drehzahlmesser-Nadel zu ändern.
