1312. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)

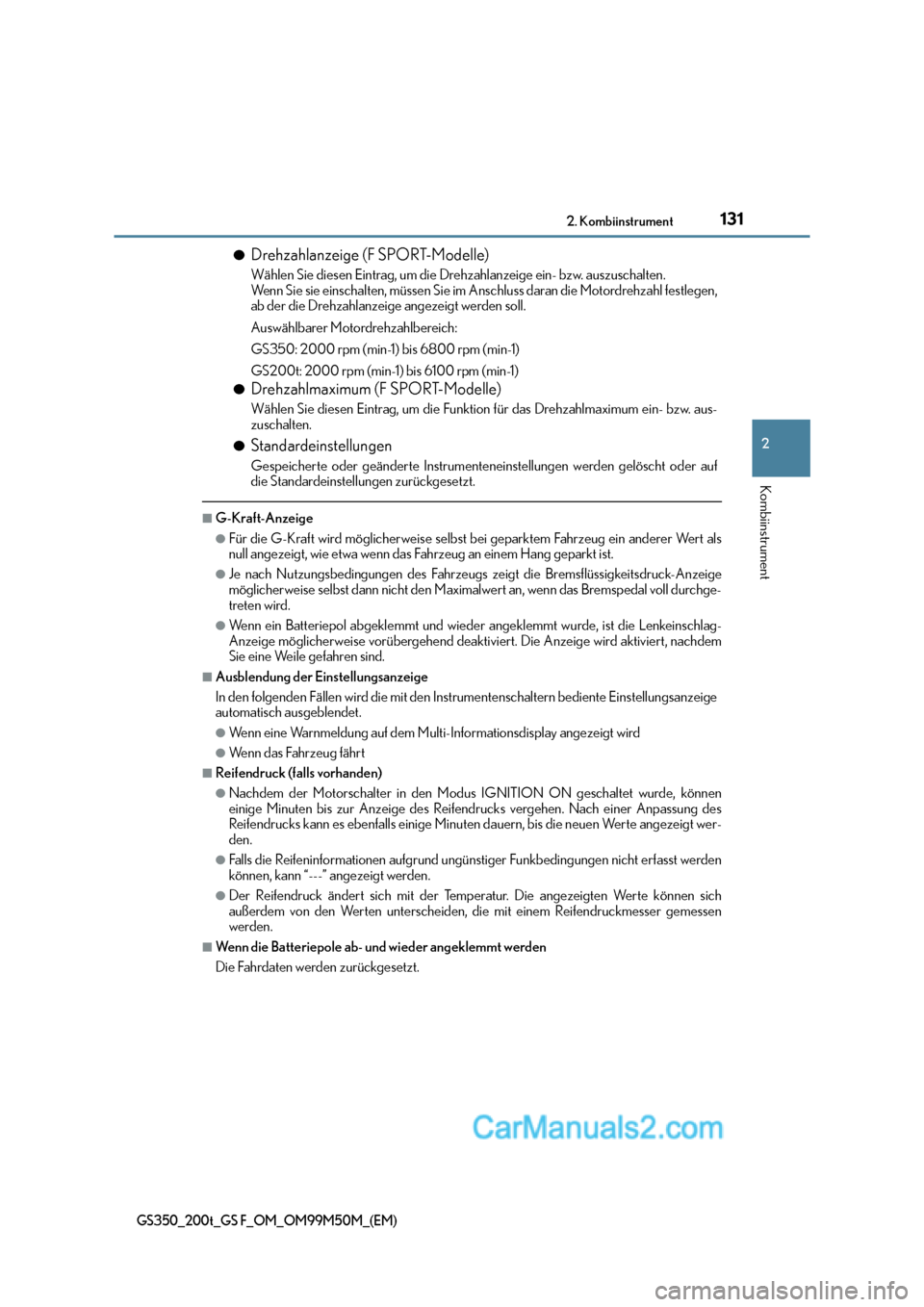

●Drehzahlanzeige (F SPORT-Modelle)
Wählen Sie diesen Eintrag, um die Drehzahlanzeige ein- bzw. auszuschalten.
Wenn Sie sie einschalten, müssen Sie im An schluss daran die Motordrehzahl festlegen,
ab der die Drehzahlanzeige angezeigt werden soll.
Auswählbarer Motordrehzahlbereich:
GS350: 2000 rpm (min-1) bis 6800 rpm (min-1)
GS200t: 2000 rpm (min-1) bis 6100 rpm (min-1)
●
Drehzahlmaximum (F SPORT-Modelle)
Wählen Sie diesen Eintrag, um die Funktion für das Drehzahlmaximum ein- bzw. aus-
zuschalten.
●
Standardeinstellungen
Gespeicherte oder geänderte Instrumenteneinstellungen werden gelöscht oder auf
die Standardeinstellungen zurückgesetzt.
■G-Kraft-Anzeige
●Für die G-Kraft wird möglicherweise selbst bei geparktem Fahrzeug ein anderer Wert als
null angezeigt, wie etwa wenn das Fahrzeug an einem Hang geparkt ist.
●Je nach Nutzungsbedingungen des Fahrzeugs zeigt die Bremsflüssigkeitsdruck-Anzeige
möglicherweise selbst dann nicht den Maximalwert an, wenn das Bremspedal voll durchge-
treten wird.
●Wenn ein Batteriepol abgeklemmt und wieder angeklemmt wurde, ist die Lenkeinschlag-
Anzeige möglicherweise vorübergehend deaktivi ert. Die Anzeige wird aktiviert, nachdem
Sie eine Weile gefahren sind.
■Ausblendung der Einstellungsanzeige
In den folgenden Fällen wird die mit den Inst rumentenschaltern bediente Einstellungsanzeige
automatisch ausgeblendet.
●Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird
●Wenn das Fahrzeug fährt
■Reifendruck (falls vorhanden)
●Nachdem der Motorschalter in den Modus IGNITION ON geschaltet wurde, können
einige Minuten bis zur Anzeige des Reifendrucks vergehen. Nach einer Anpassung des
Reifendrucks kann es ebenfalls einige Minu ten dauern, bis die neuen Werte angezeigt wer-
den.
●Falls die Reifeninformationen aufgrund ungünstiger Funkbedingungen nicht erfasst werden
können, kann “---” angezeigt werden.
●Der Reifendruck ändert sich mit der Temperatur. Die angezeigten Werte können sich
außerdem von den Werten unterscheiden, die mit einem Reifendruckmesser gemessen
werden.
■Wenn die Batteriepole ab- und wieder angeklemmt werden
Die Fahrdaten werden zurückgesetzt.

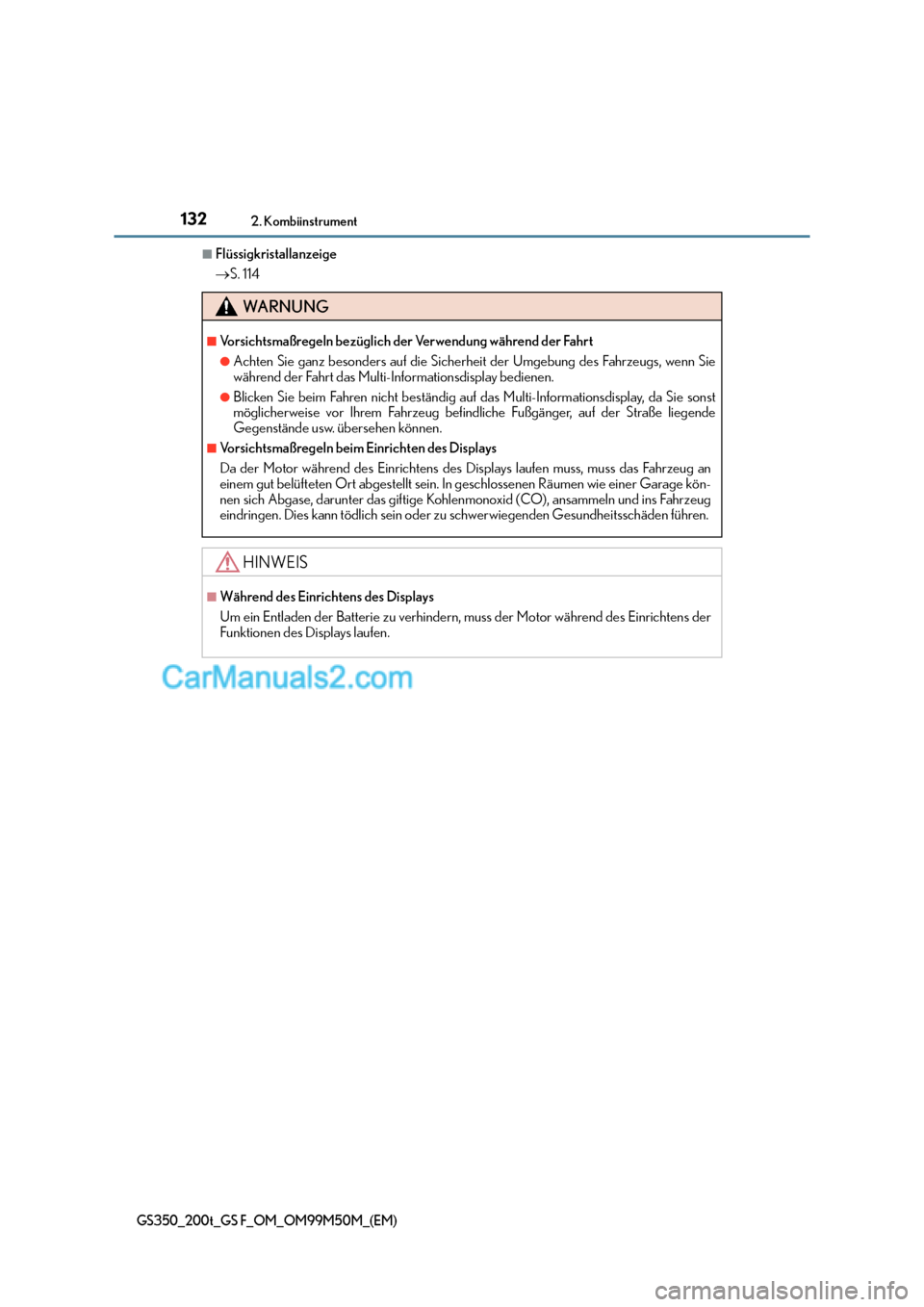

1322. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Flüssigkristallanzeige
→S. 114
WA R N U N G
■Vorsichtsmaßregeln bezüglich der Verwendung während der Fahrt
●Achten Sie ganz besonders auf die Sicherheit der Umgebung des Fahrzeugs, wenn Sie
während der Fahrt das Multi-Informationsdisplay bedienen.
●Blicken Sie beim Fahren nicht beständig auf das Multi-Informationsdisplay, da Sie sonst
möglicherweise vor Ihrem Fahrzeug befindliche Fußgänger, auf der Straße liegende
Gegenstände usw. übersehen können.
■Vorsichtsmaßregeln beim Einrichten des Displays
Da der Motor während des Einrichtens des Displays laufen muss, muss das Fahrzeug an
einem gut belüfteten Ort abgestellt sein. In geschlossenen Räumen wie einer Garage kön-
nen sich Abgase, darunter das giftige Kohlenmonoxid (CO), ansammeln und ins Fahrzeug
eindringen. Dies kann tödlich sein oder zu schwerwiegenden Gesundheitsschäden führen.
HINWEIS
■Während des Einrichtens des Displays
Um ein Entladen der Batterie zu verhindern, muss der Motor während des Einrichtens der
Funktionen des Displays laufen.

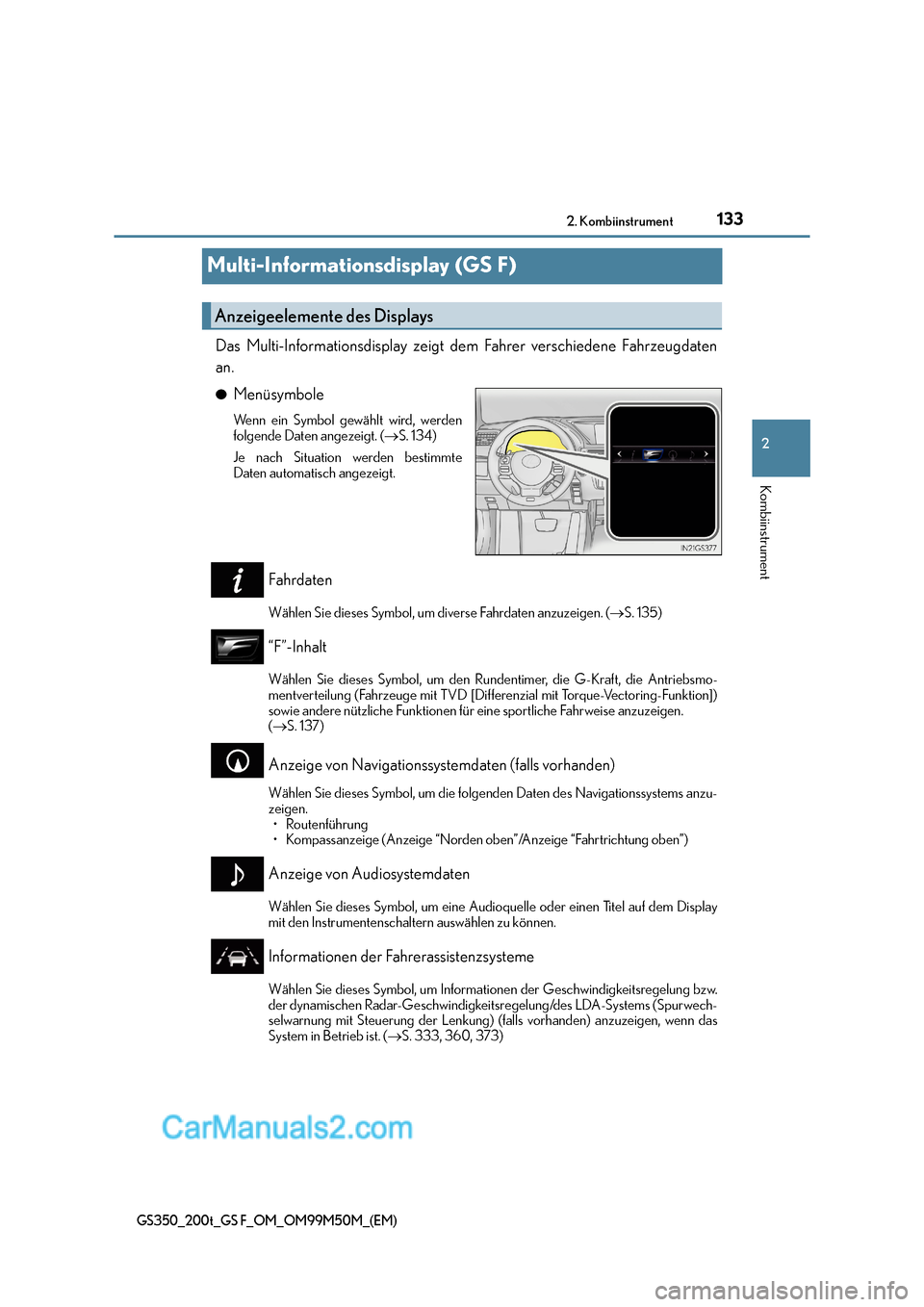

133
2
2. Kombiinstrument
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Multi-Informationsdisplay (GS F)
Das Multi-Informationsdisplay zeigt dem Fahrer verschiedene Fahrzeugdaten
an.
●Menüsymbole
Wenn ein Symbol gewählt wird, werden
folgende Daten angezeigt. (
→S. 134)
Je nach Situation werden bestimmte
Daten automatisch angezeigt.
Fahrdaten
Wählen Sie dieses Symbol, um diverse Fahrdaten anzuzeigen. ( →S. 135)
“F”-Inhalt
Wählen Sie dieses Symbol, um den Rundentimer, die G-Kraft, die Antriebsmo-
mentverteilung (Fahrzeuge mit TVD [Differenzial mit Torque-Vectoring-Funktion])
sowie andere nützliche Funktionen für eine sportliche Fahrweise anzuzeigen.
(→ S. 137)
Anzeige von Navigationssystemdaten (falls vorhanden)
Wählen Sie dieses Symbol, um die folg enden Daten des Navigationssystems anzu-
zeigen. • Routenführung
• Kompassanzeige (Anzeige “Norden oben”/Anzeige “Fahrtrichtung oben”)
Anzeige von Audiosystemdaten
Wählen Sie dieses Symbol, um eine Audioquelle oder einen Titel auf dem Display
mit den Instrumentenschaltern auswählen zu können.
Informationen der Fahrerassistenzsysteme
Wählen Sie dieses Symbol, um Informationen der Geschwindigkeitsregelung bzw.
der dynamischen Radar-Geschwindigkeitsregelung/des LDA-Systems (Spurwech-
selwarnung mit Steuerung der Lenkung) (falls vorhanden) anzuzeigen, wenn das
System in Betrieb ist. ( →S. 333, 360, 373)
Anzeigeelemente des Displays

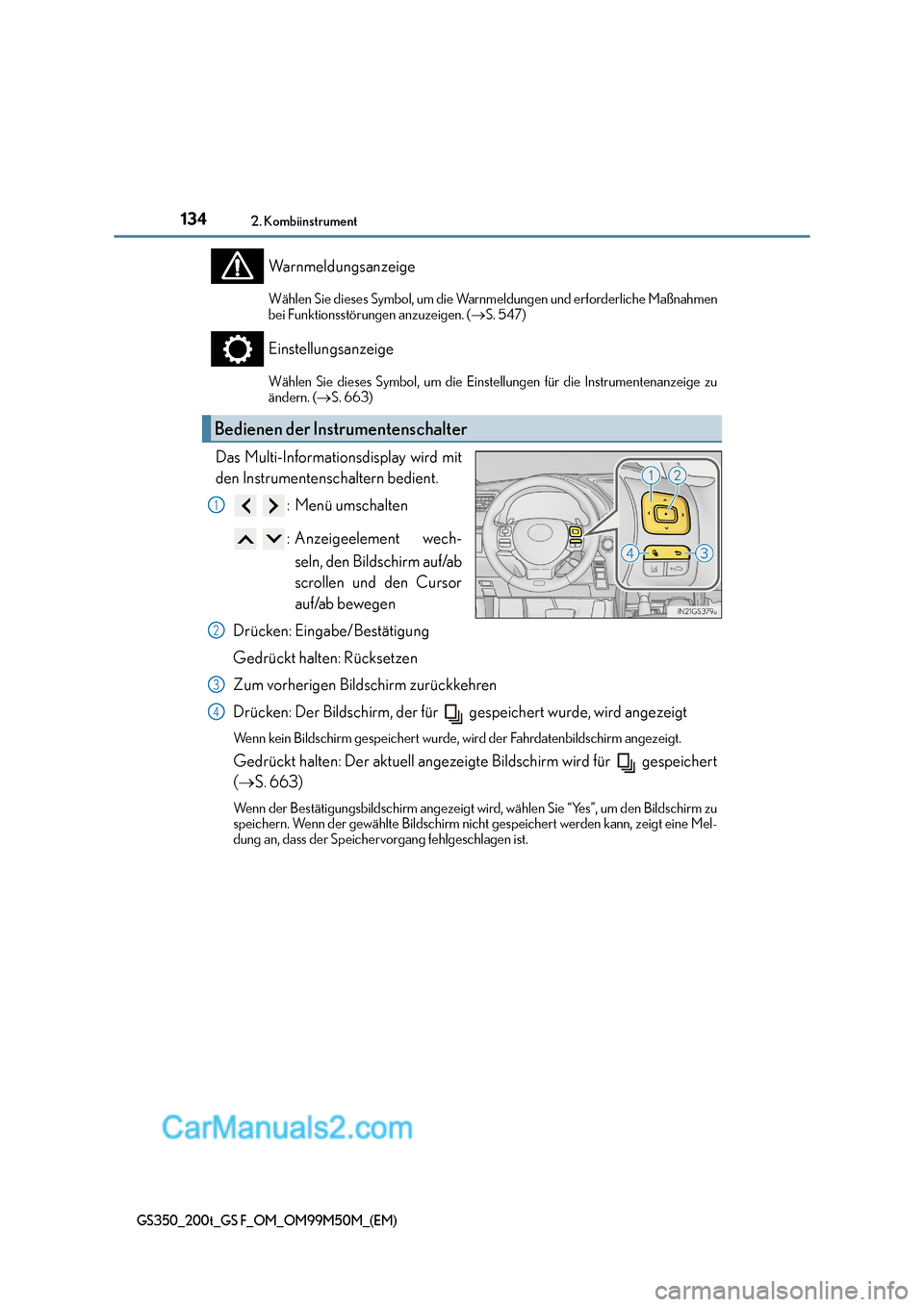

1342. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Warnmeldungsanzeige
Wählen Sie dieses Symbol, um die Warnmeldungen und erforderliche Maßnahmen
bei Funktionsstörungen anzuzeigen. (→S. 547)
Einstellungsanzeige
Wählen Sie dieses Symbol, um die Einstellungen für die Instrumentenanzeige zu
ändern. ( →S. 663)
Das Multi-Informationsdisplay wird mit
den Instrumentenschaltern bedient.
: Menü umschalten
: Anzeigeelement wech-seln, den Bildschirm auf/ab
scrollen und den Cursor
auf/ab bewegen
Drücken: Eingabe/Bestätigung
Gedrückt halten: Rücksetzen
Zum vorherigen Bildschirm zurückkehren
Drücken: Der Bildschirm, der für gespeichert wurde, wird angezeigt
Wenn kein Bildschirm gespeichert wurde, wird der Fahrdatenbildschirm angezeigt.
Gedrückt halten: Der aktuell angezeigte Bildschirm wird für gespeichert
( → S. 663)
Wenn der Bestätigungsbildschirm angezeigt wird, wählen Sie “Yes”, um den Bildschirm zu
speichern. Wenn der gewählte Bildschirm nicht gespeichert werden kann, zeigt eine Mel-
dung an, dass der Speichervorgang fehlgeschlagen ist.
Bedienen der Instrumentenschalter
1
2
3
4

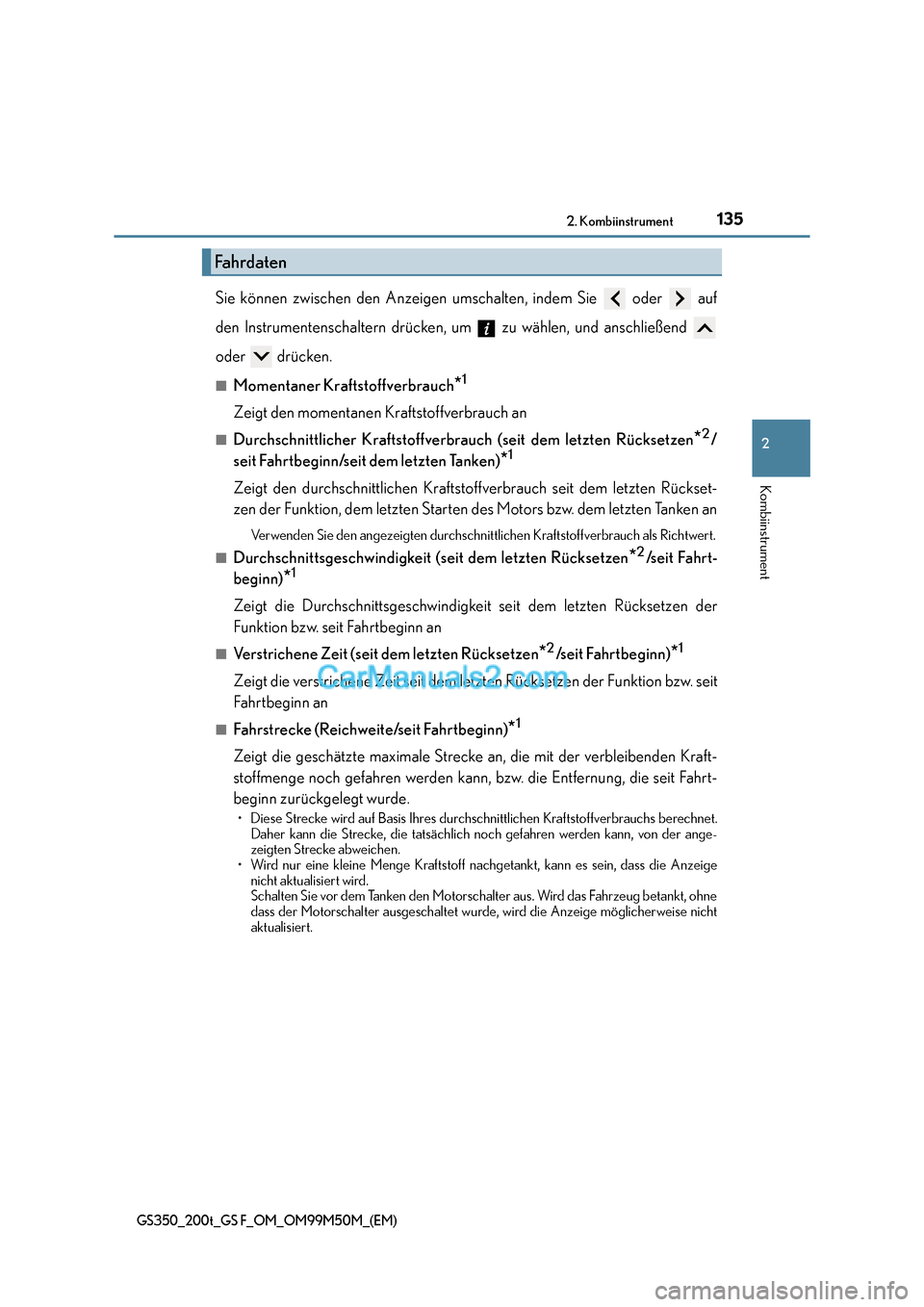

1352. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
Sie können zwischen den Anzeigen umschalten, indem Sie oder auf
den Instrumentenschaltern drücken, um zu wählen, und anschließend
oder drücken.
■Momentaner Kraftstoffverbrauch*1
Zeigt den momentanen Kraftstoffverbrauch an
■Durchschnittlicher Kraftstoffverbrauch (seit dem letzten Rücksetzen*2/
seit Fahrtbeginn/seit dem letzten Tanken)
*1
Zeigt den durchschnittlichen Kraftstoffverbrauch seit dem letzten Rückset-
zen der Funktion, dem letzten Starten des Motors bzw. dem letzten Tanken an
Verwenden Sie den angezeigten durchschnittlichen Kraftstoffverbrauch als Richtwert.
■
Durchschnittsgeschwindigkeit (seit dem letzten Rücksetzen*2/seit Fahrt-
beginn)
*1
Zeigt die Durchschnittsgeschwindigkeit seit dem letzten Rücksetzen der
Funktion bzw. seit Fahrtbeginn an
■Verstrichene Zeit (seit dem letzten Rücksetzen*2/seit Fahrtbeginn)*1
Zeigt die verstrichene Zeit seit dem letzten Rücksetzen der Funktion bzw. seit
Fahrtbeginn an
■Fahrstrecke (Reichweite/seit Fahrtbeginn)*1
Zeigt die geschätzte maximale Strecke an, die mit der verbleibenden Kraft-
stoffmenge noch gefahren werden kann, bzw. die Entfernung, die seit Fahrt-
beginn zurückgelegt wurde.
• Diese Strecke wird auf Basis Ihres durchschnittlichen Kraftstoffverbrauchs berechnet. Daher kann die Strecke, die tatsächlich noch gefahren werden kann, von der ange-
zeigten Strecke abweichen.
• Wird nur eine kleine Menge Kraftstoff nachgetankt, kann es sein, dass die Anzeige nicht aktualisiert wird.
Schalten Sie vor dem Tanken den Motorschalter aus. Wird das Fahrzeug betankt, ohne
dass der Motorschalter ausgeschaltet wurde, wird die Anzeige möglicherweise nicht
aktualisiert.
Fahrdaten

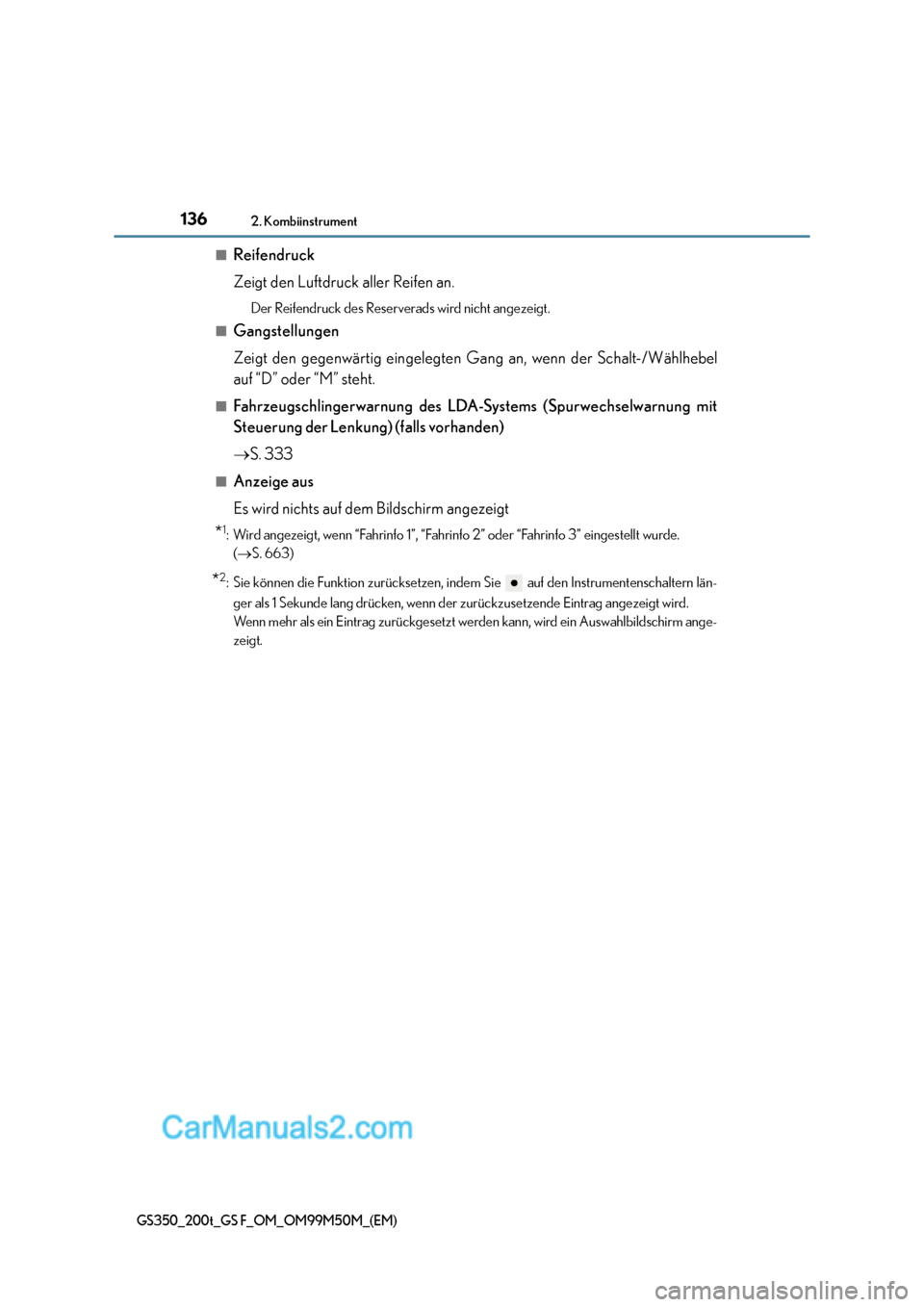

1362. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Reifendruck
Zeigt den Luftdruck aller Reifen an.
Der Reifendruck des Reserverads wird nicht angezeigt.
■
Gangstellungen
Zeigt den gegenwärtig eingelegten Ga ng an, wenn der Schalt-/Wählhebel
auf “D” oder “M” steht.
■Fahrzeugschlingerwarnung des LDA-Systems (Spurwechselwarnung mit
Steuerung der Lenkung) (falls vorhanden)
→ S. 333
■Anzeige aus
Es wird nichts auf dem Bildschirm angezeigt
*1: Wird angezeigt, wenn “Fahrinfo 1”, “Fahrinfo 2” oder “Fahrinfo 3” eingestellt wurde.
(→ S. 663)
*2: Sie können die Funktion zurücksetzen, indem Sie auf den Instrumentenschaltern län-
ger als 1 Sekunde lang drücken, wenn der zurückzusetzende Eintrag angezeigt wird.
Wenn mehr als ein Eintrag zurückgesetzt werden kann, wird ein Auswahlbildschirm ange-
zeigt.

1372. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)

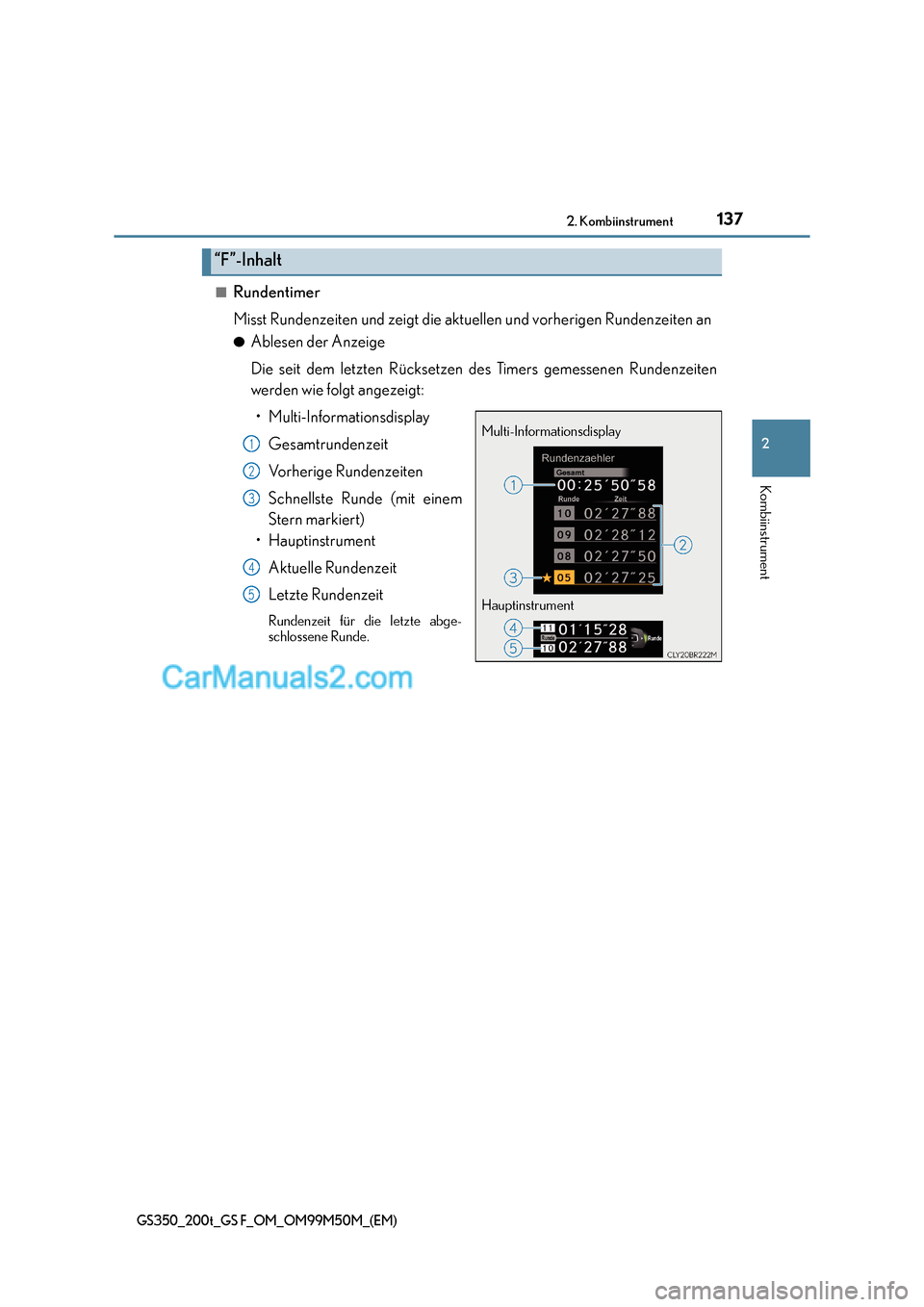

■Rundentimer
Misst Rundenzeiten und zeigt die aktuellen und vorherigen Rundenzeiten an
●Ablesen der Anzeige
Die seit dem letzten Rücksetzen des Timers gemessenen Rundenzeiten
werden wie folgt angezeigt:• Multi-Informationsdisplay Gesamtrundenzeit
Vorherige Rundenzeiten
Schnellste Runde (mit einem
Stern markiert)
•Hauptinstrument
Aktuelle Rundenzeit
Letzte Rundenzeit
Rundenzeit für die letzte abge-
schlossene Runde.
“F”-Inhalt
Multi-Informationsdisplay
Hauptinstrument1
2
3
4
5

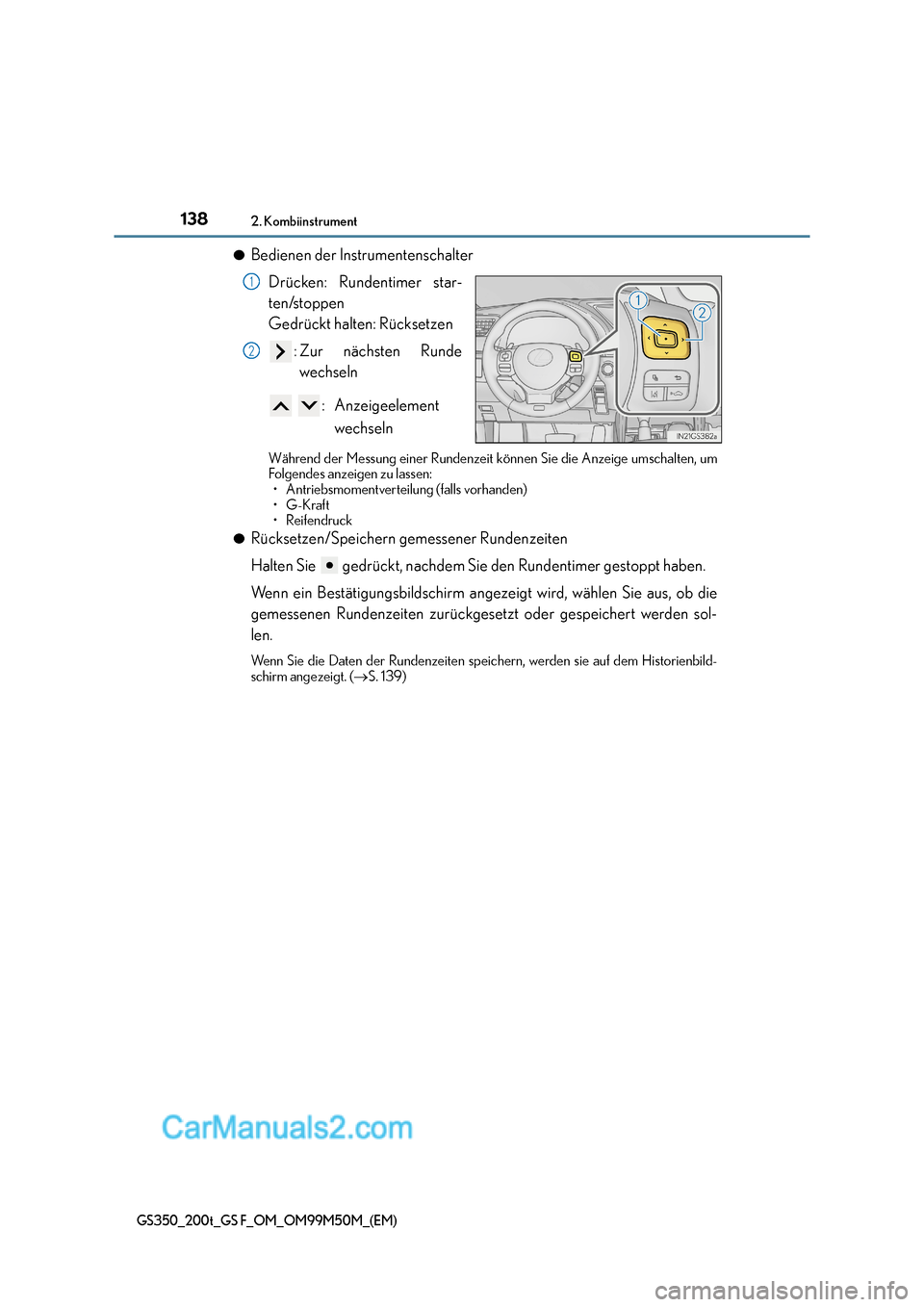

1382. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
●Bedienen der InstrumentenschalterDrücken: Rundentimer star-
ten/stoppen
Gedrückt halten: Rücksetzen :Zur nächsten Rundewechseln
: Anzeigeelement wechseln
Während der Messung einer Rundenzeit können Sie die Anzeige umschalten, um
Folgendes anzeigen zu lassen:• Antriebsmomentverteilung (falls vorhanden)
•G-Kraft
•Reifendruck
●
Rücksetzen/Speichern gemessener Rundenzeiten
Halten Sie gedrückt, nachdem Sie den Rundentimer gestoppt haben.
Wenn ein Bestätigungsbildschirm angezeigt wird, wählen Sie aus, ob die
gemessenen Rundenzeiten zurückgesetzt oder gespeichert werden sol-
len.
Wenn Sie die Daten der Rundenzeiten speichern, werden sie auf dem Historienbild-
schirm angezeigt. ( →S. 139)
1
2

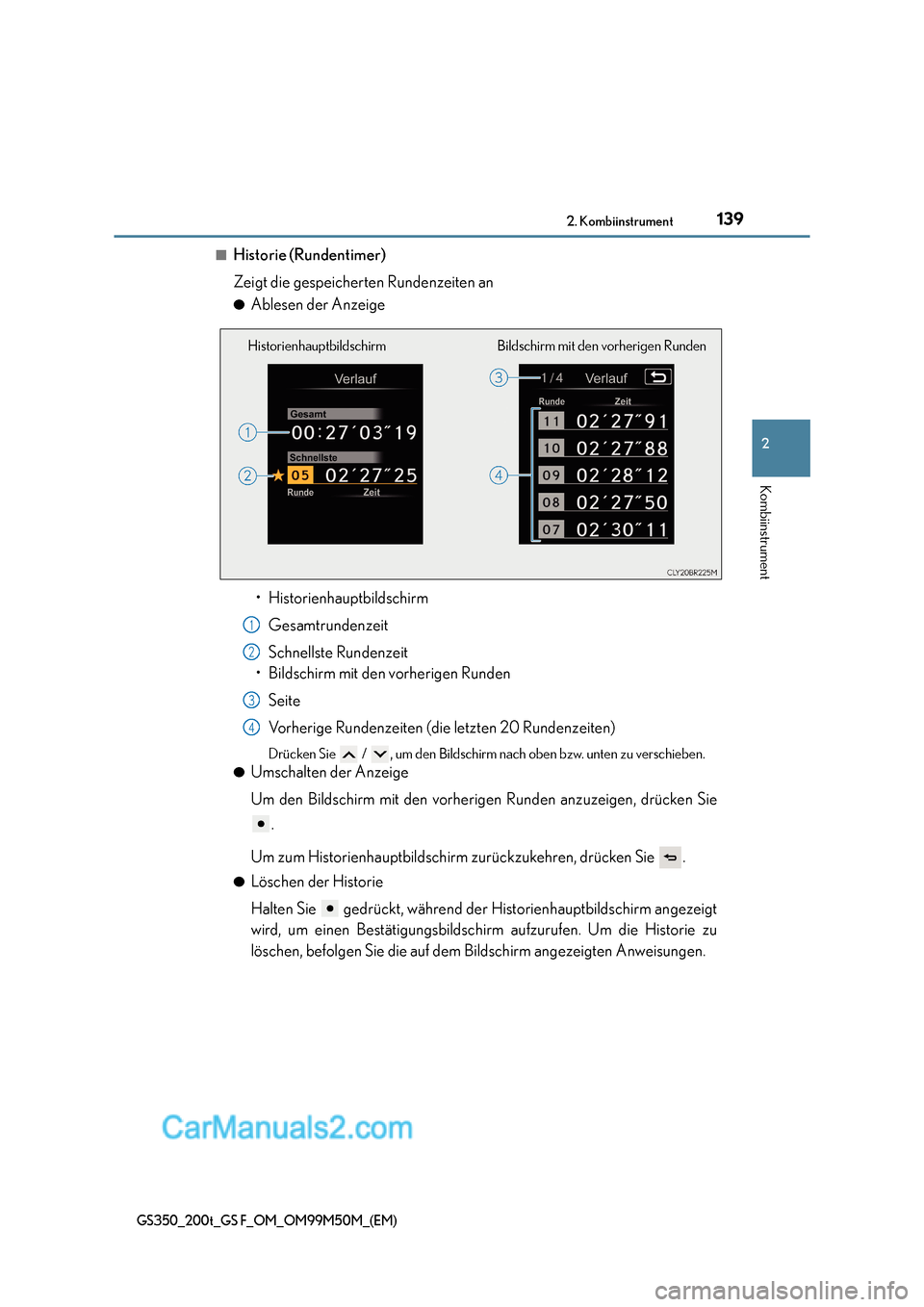

1392. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Historie (Rundentimer)
Zeigt die gespeicherten Rundenzeiten an
●Ablesen der Anzeige• Historienhauptbildschirm Gesamtrundenzeit
Schnellste Rundenzeit
• Bildschirm mit den vorherigen Runden
Seite
Vorherige Rundenzeiten (die letzten 20 Rundenzeiten)
Drücken Sie / , um den Bildschirm nach oben bzw. unten zu verschieben.
●
Umschalten der Anzeige
Um den Bildschirm mit den vorherigen Runden anzuzeigen, drücken Sie
.
Um zum Historienhauptbildschirm zurückzukehren, drücken Sie .
●Löschen der Historie
Halten Sie gedrückt, während der Historienhauptbildschirm angezeigt
wird, um einen Bestätigungsbildschi rm aufzurufen. Um die Historie zu
löschen, befolgen Sie die auf dem Bildschirm angezeigten Anweisungen.
Historienhauptbildschirm Bildschirm mit den vorherigen Runden
1
2
3
4

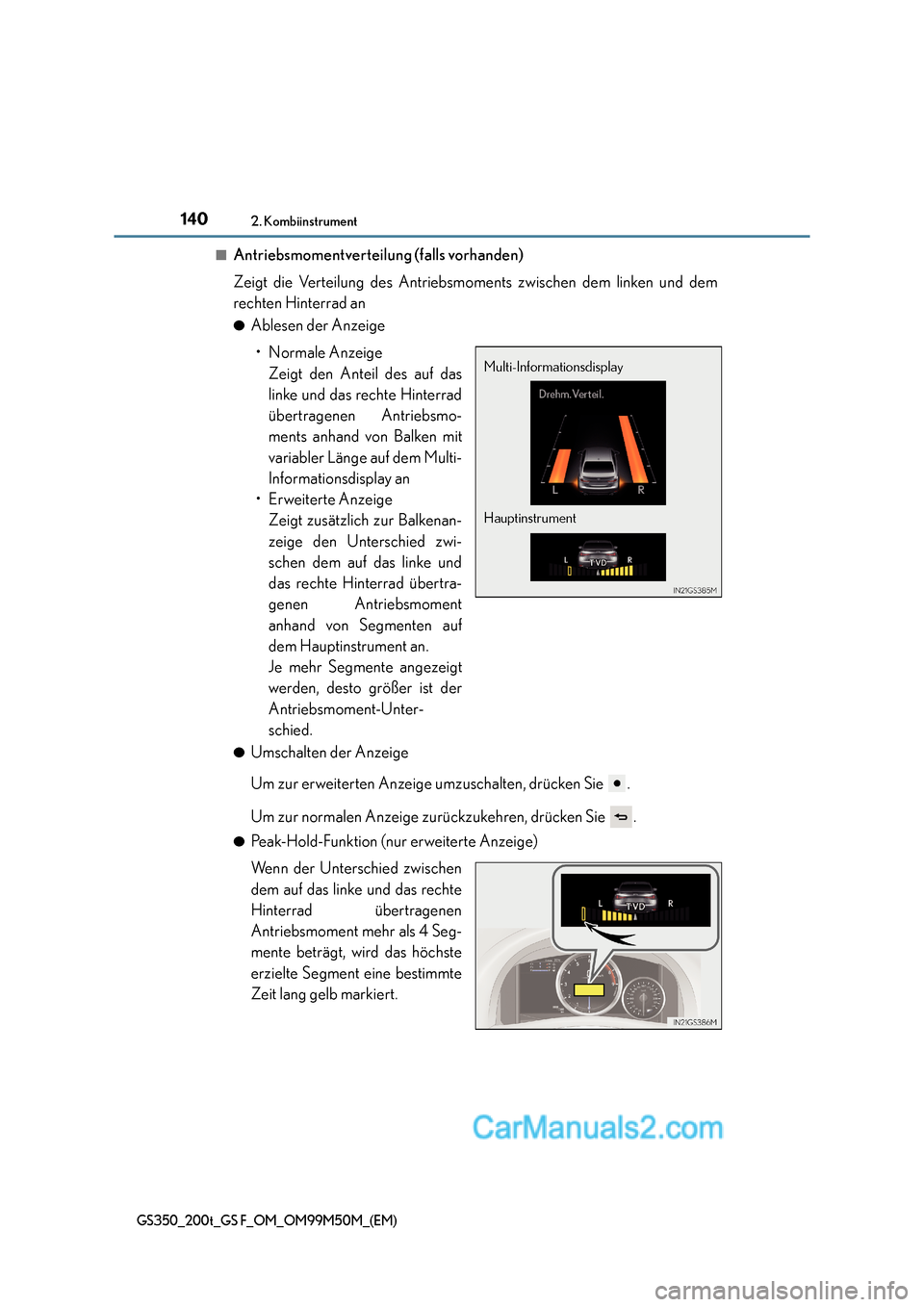

1402. Kombiinstrument
GS350_200t_GS F_OM_OM99M50M_(EM)
■Antriebsmomentverteilung (falls vorhanden)
Zeigt die Verteilung des Antriebsmoments zwischen dem linken und dem
rechten Hinterrad an
●Ablesen der Anzeige• Normale Anzeige Zeigt den Anteil des auf das
linke und das rechte Hinterrad
übertragenen Antriebsmo-
ments anhand von Balken mit
variabler Länge auf dem Multi-
Informationsdisplay an
• Erweiterte Anzeige Zeigt zusätzlich zur Balkenan-
zeige den Unterschied zwi-
schen dem auf das linke und
das rechte Hinterrad übertra-
genen Antriebsmoment
anhand von Segmenten auf
dem Hauptinstrument an.
Je mehr Segmente angezeigt
werden, desto größer ist der
Antriebsmoment-Unter-
schied.
●Umschalten der Anzeige
Um zur erweiterten Anzeige umzuschalten, drücken Sie .
Um zur normalen Anzeige zurückzukehren, drücken Sie .
●Peak-Hold-Funktion (nur erweiterte Anzeige)
Wenn der Unterschied zwischen
dem auf das linke und das rechte
Hinterrad übertragenen
Antriebsmoment mehr als 4 Seg-
mente beträgt, wird das höchste
erzielte Segment eine bestimmte
Zeit lang gelb markiert.
Multi-Informationsdisplay
Hauptinstrument
