Lexus GS F 2016 Betriebsanleitung (in German)
Manufacturer: LEXUS, Model Year: 2016, Model line: GS F, Model: Lexus GS F 2016Pages: 704, PDF-Größe: 177.24 MB

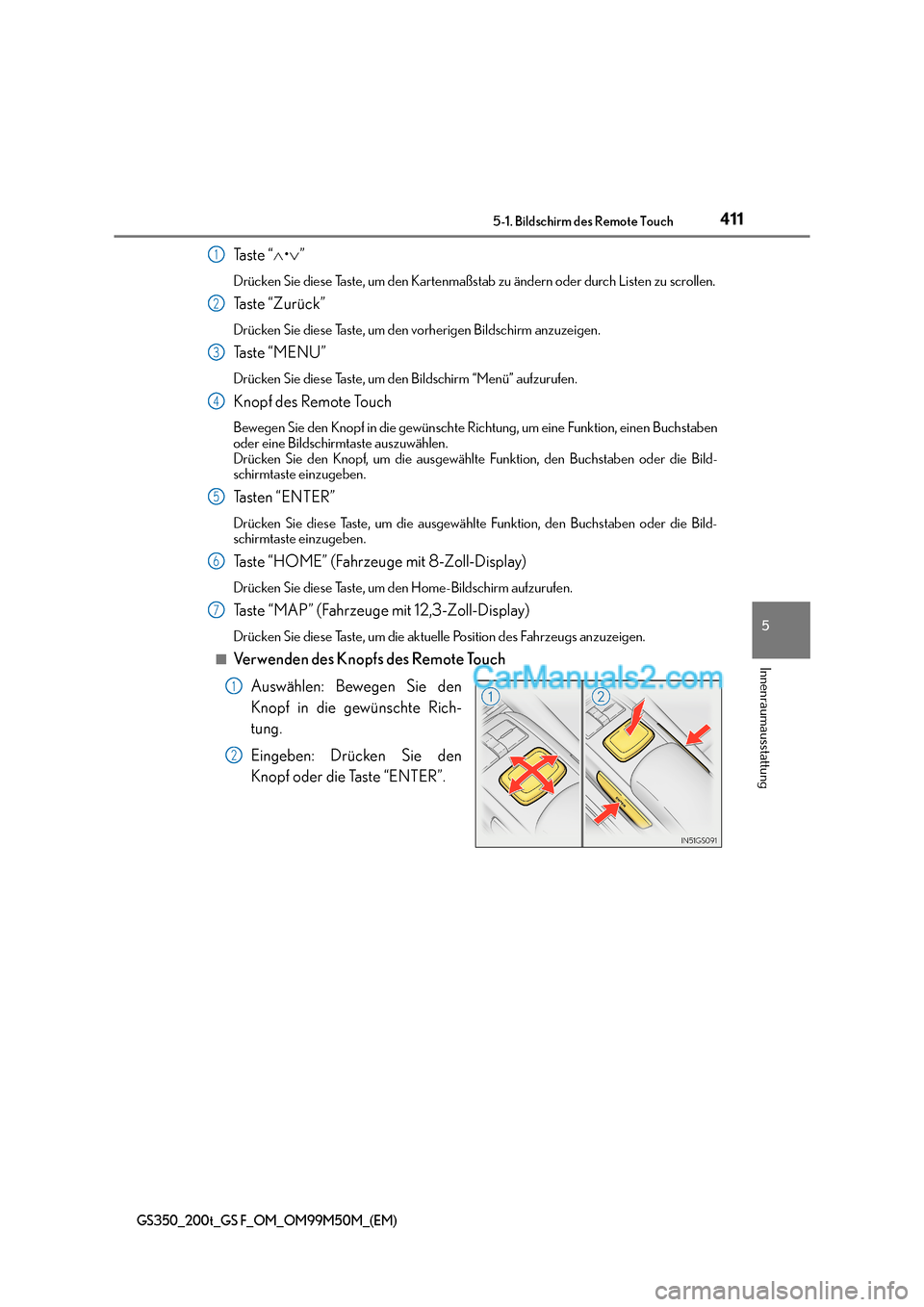

Page 411 of 704

4115-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M50M_(EM)
Ta s t e “∧•∨ ”
Drücken Sie diese Taste, um den Kartenmaßsta b zu ändern oder durch Listen zu scrollen.
Taste “Zurück”
Drücken Sie diese Taste, um den vorherigen Bildschirm anzuzeigen.
Ta s t e “ M E N U ”
Drücken Sie diese Taste, um den Bildschirm “Menü” aufzurufen.
Knopf des Remote Touch
Bewegen Sie den Knopf in die gewünschte Richtung, um eine Funktion, einen Buchstaben
oder eine Bildschirmtaste auszuwählen.
Drücken Sie den Knopf, um die ausgewählte Funktion, den Buchstaben oder die Bild-
schirmtaste einzugeben.
Ta s t e n “ E N T E R ”
Drücken Sie diese Taste, um die ausgewählte Funktion, den Buchstaben oder die Bild-
schirmtaste einzugeben.
Taste “HOME” (Fahrzeuge mit 8-Zoll-Display)
Drücken Sie diese Taste, um den Home-Bildschirm aufzurufen.
Taste “MAP” (Fahrzeuge mit 12,3-Zoll-Display)
Drücken Sie diese Taste, um die aktuelle Position des Fahrzeugs anzuzeigen.
■
Verwenden des Knopfs des Remote Touch
Auswählen: Bewegen Sie den
Knopf in die gewünschte Rich-
tung.
Eingeben: Drücken Sie den
Knopf oder die Taste “ENTER”.
1
2
3
4
5
6
7
1
2

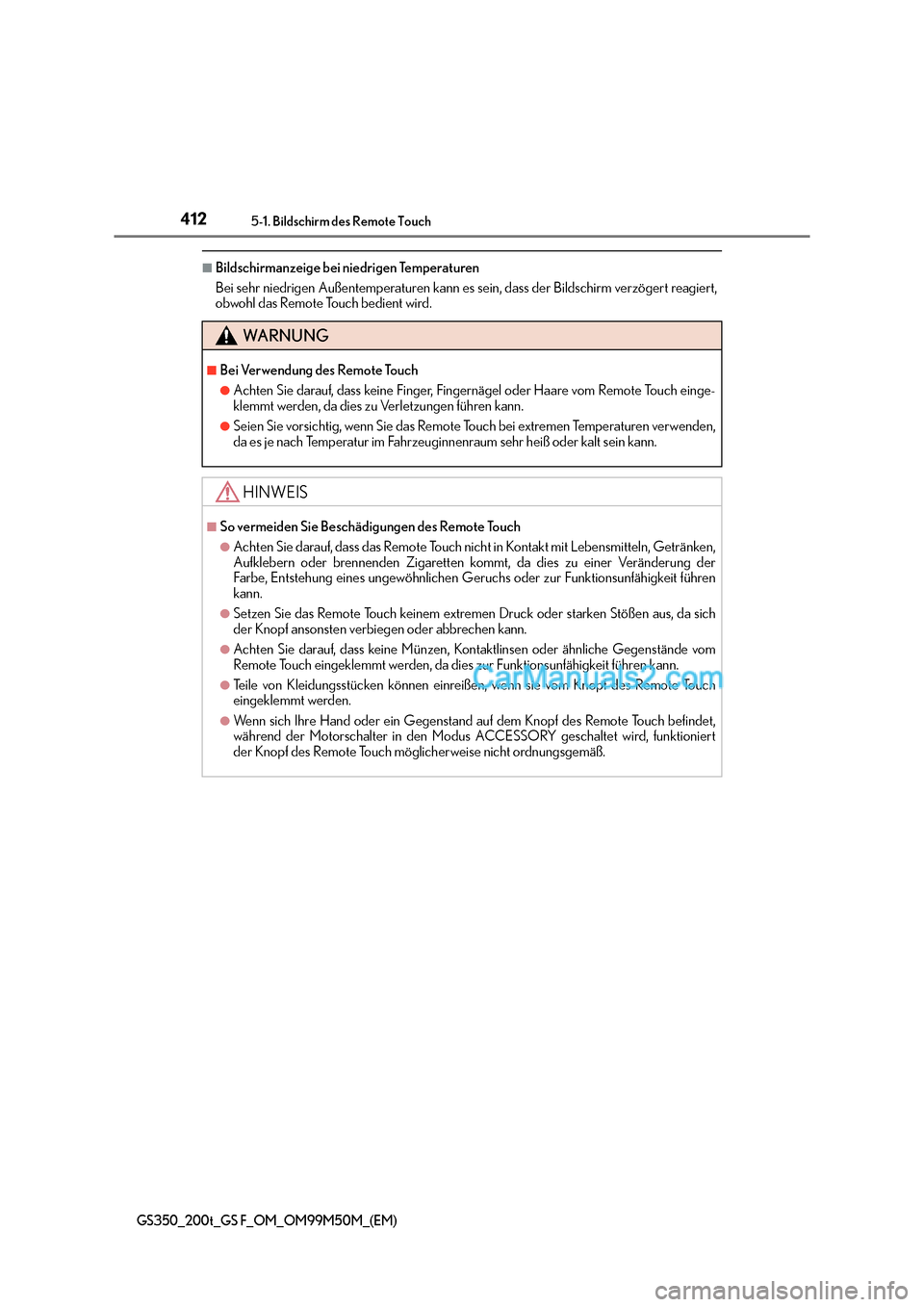

Page 412 of 704

4125-1. Bildschirm des Remote Touch
GS350_200t_GS F_OM_OM99M50M_(EM)
■Bildschirmanzeige bei niedrigen Temperaturen
Bei sehr niedrigen Außentemperaturen kann es sein, dass der Bildschirm verzögert reagiert,
obwohl das Remote Touch bedient wird.
WA R N U N G
■Bei Verwendung des Remote Touch
●Achten Sie darauf, dass keine Finger, Fingernägel oder Haare vom Remote Touch einge-
klemmt werden, da dies zu Verletzungen führen kann.
●Seien Sie vorsichtig, wenn Sie das Remote Touch bei extremen Temperaturen verwenden,
da es je nach Temperatur im Fahrzeuginnenraum sehr heiß oder kalt sein kann.
HINWEIS
■So vermeiden Sie Beschädigungen des Remote Touch
●Achten Sie darauf, dass das Remote Touch nicht in Kontakt mit Lebensmitteln, Getränken,
Aufklebern oder brennenden Zigaretten kommt, da dies zu einer Veränderung der
Farbe, Entstehung eines ungewöhnlichen Geruchs oder zur Funktionsunfähigkeit führen
kann.
●Setzen Sie das Remote Touch keinem extremen Druck oder starken Stößen aus, da sich
der Knopf ansonsten verbiegen oder abbrechen kann.
●Achten Sie darauf, dass keine Münzen, Kontaktlinsen oder ähnliche Gegenstände vom
Remote Touch eingeklemmt werden, da dies zur Funktionsunfähigkeit führen kann.
●Teile von Kleidungsstücken können einreißen, wenn sie vom Knopf des Remote Touch
eingeklemmt werden.
●Wenn sich Ihre Hand oder ein Gegenstand auf dem Knopf des Remote Touch befindet,
während der Motorschalter in den Modus ACCESSORY geschaltet wird, funktioniert
der Knopf des Remote Touch möglicherweise nicht ordnungsgemäß.

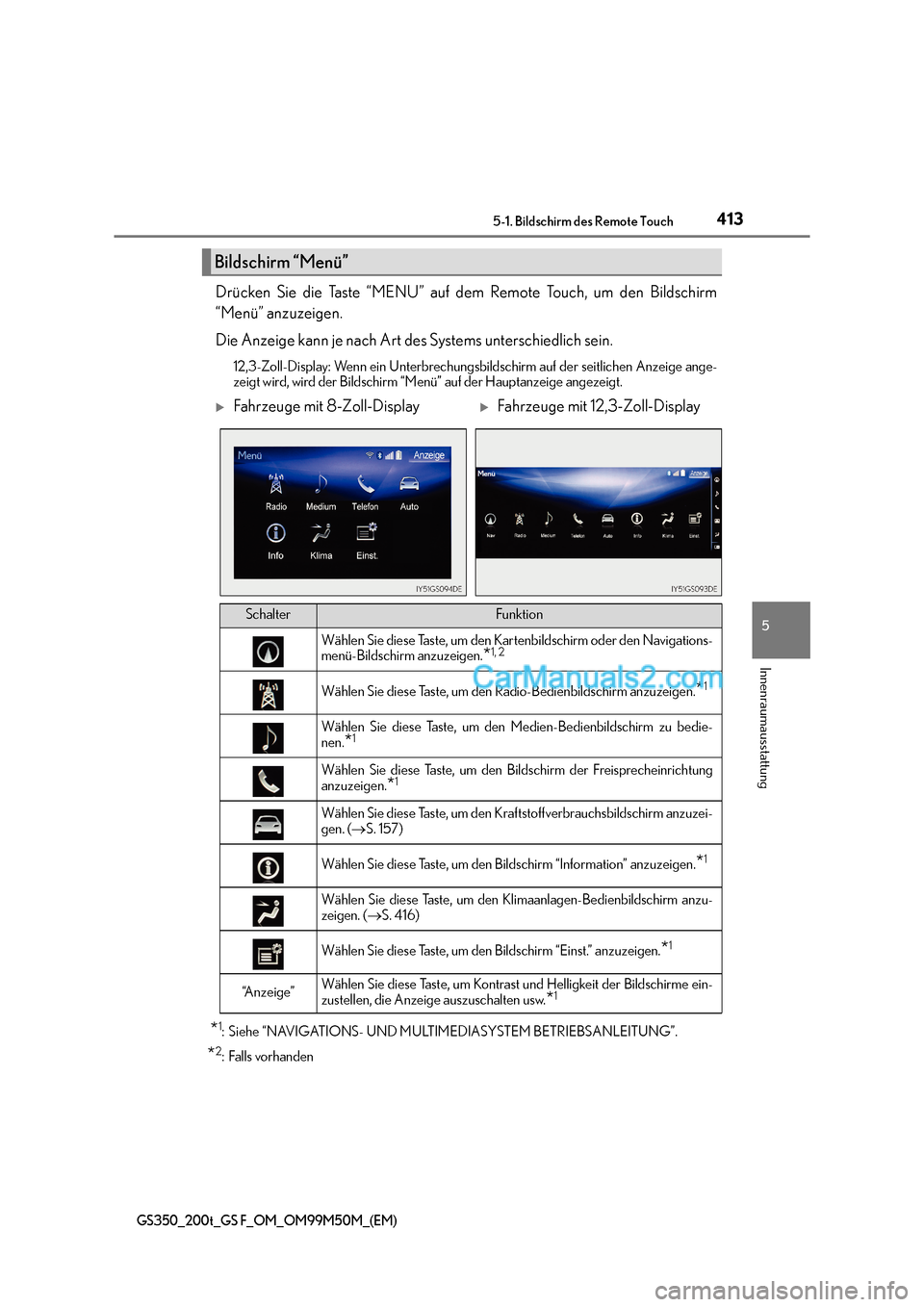

Page 413 of 704

4135-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M50M_(EM)
Drücken Sie die Taste “MENU” auf dem Remote Touch, um den Bildschirm
“Menü” anzuzeigen.
Die Anzeige kann je nach Art des Systems unterschiedlich sein.
12,3-Zoll-Display: Wenn ein Unterbrechungsbildschirm auf der seitlichen Anzeige ange-
zeigt wird, wird der Bildschirm “Menü” auf der Hauptanzeige angezeigt.
*1: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
*2: Falls vorhanden
Bildschirm “Menü”
XFahrzeuge mit 8-Zoll-Display XFa hrze ug e mi t 12, 3 -Zol l-D is pl ay
SchalterFunktion
Wählen Sie diese Taste, um den Kartenbildschirm oder den Navigations-
menü-Bildschirm anzuzeigen.
*1, 2
Wählen Sie diese Taste, um den Radio-Bedienbildschirm anzuzeigen.*1
Wählen Sie diese Taste, um den Medien-Bedienbildschirm zu bedie-
nen.
*1
Wählen Sie diese Taste, um den B ildschirm der Freisprecheinrichtung
anzuzeigen.
*1
Wählen Sie diese Taste, um den Kraftstoffverbrauchsbildschirm anzuzei-
gen. ( →S. 157)
Wählen Sie diese Taste, um den Bildschirm “Information” anzuzeigen.*1
Wählen Sie diese Taste, um den Klimaanlagen-Bedienbildschirm anzu-
zeigen. ( →S. 416)
Wählen Sie diese Taste, um den Bildschirm “Einst.” anzuzeigen.*1
“A n z e i g e ”Wählen Sie diese Taste, um Kontrast und Helligkeit der Bildschirme ein-
zustellen, die Anzeige auszuschalten usw.
*1

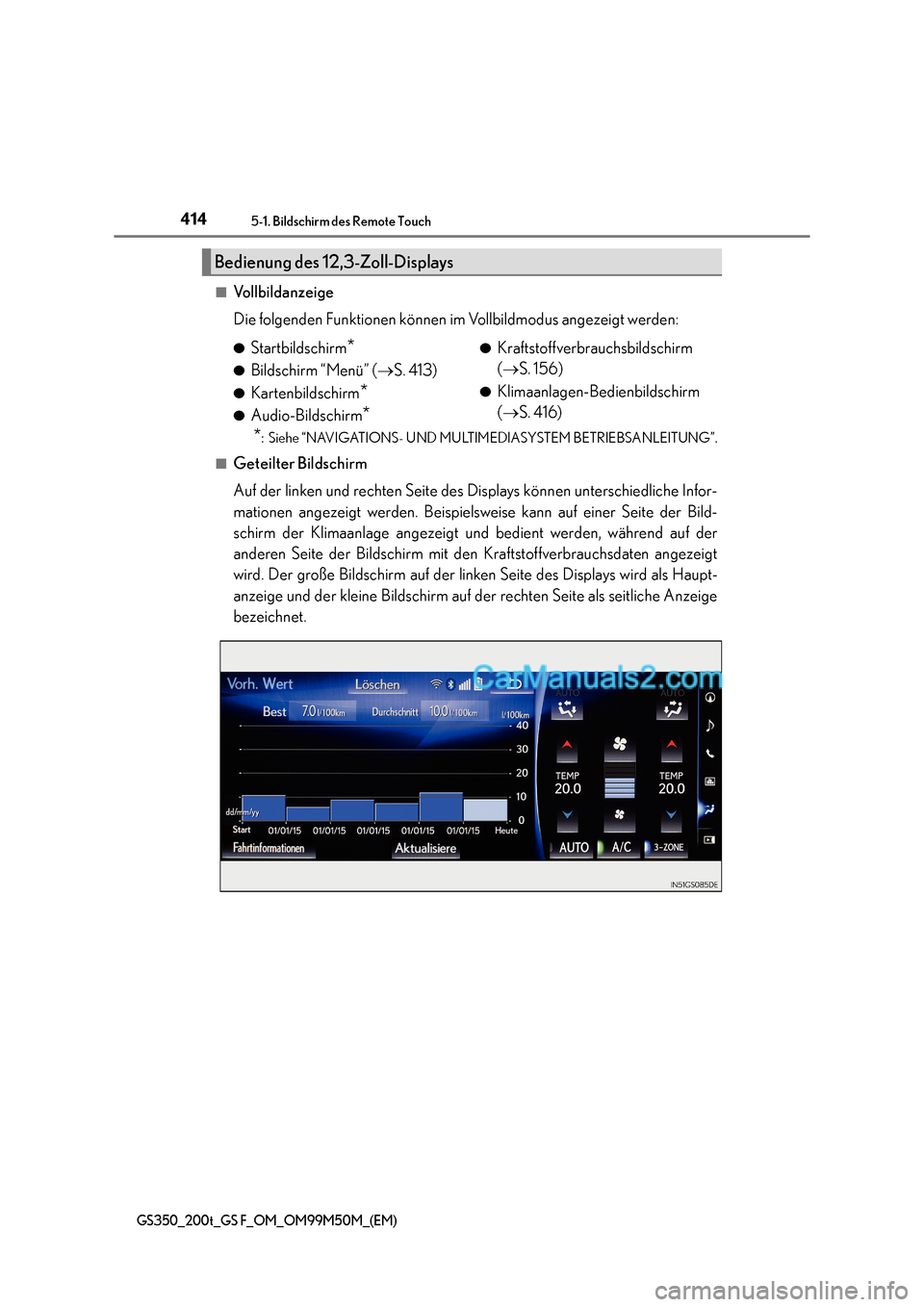

Page 414 of 704

4145-1. Bildschirm des Remote Touch
GS350_200t_GS F_OM_OM99M50M_(EM)
■Vollbildanzeige
Die folgenden Funktionen können im Vollbildmodus angezeigt werden:
*: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
■
Geteilter Bildschirm
Auf der linken und rechten Seite des Displays können unterschiedliche Infor-
mationen angezeigt werden. Beispielsweise kann auf einer Seite der Bild-
schirm der Klimaanlage angezeigt und bedient werden, während auf der
anderen Seite der Bildschirm mit den Kraftstoffverbrauchsdaten angezeigt
wird. Der große Bildschirm auf der linken Seite des Displays wird als Haupt-
anzeige und der kleine Bildschirm auf der rechten Seite als seitliche Anzeige
bezeichnet.
Bedienung des 12,3-Zoll-Displays
●Startbildschirm*
●Bildschirm “Menü” ( →S. 413)
●Kartenbildschirm*
●Audio-Bildschirm*
●Kraftstoffverbrauchsbildschirm
(→ S. 156)
●Klimaanlagen-Bedienbildschirm
(→ S. 416)
Page 415 of 704

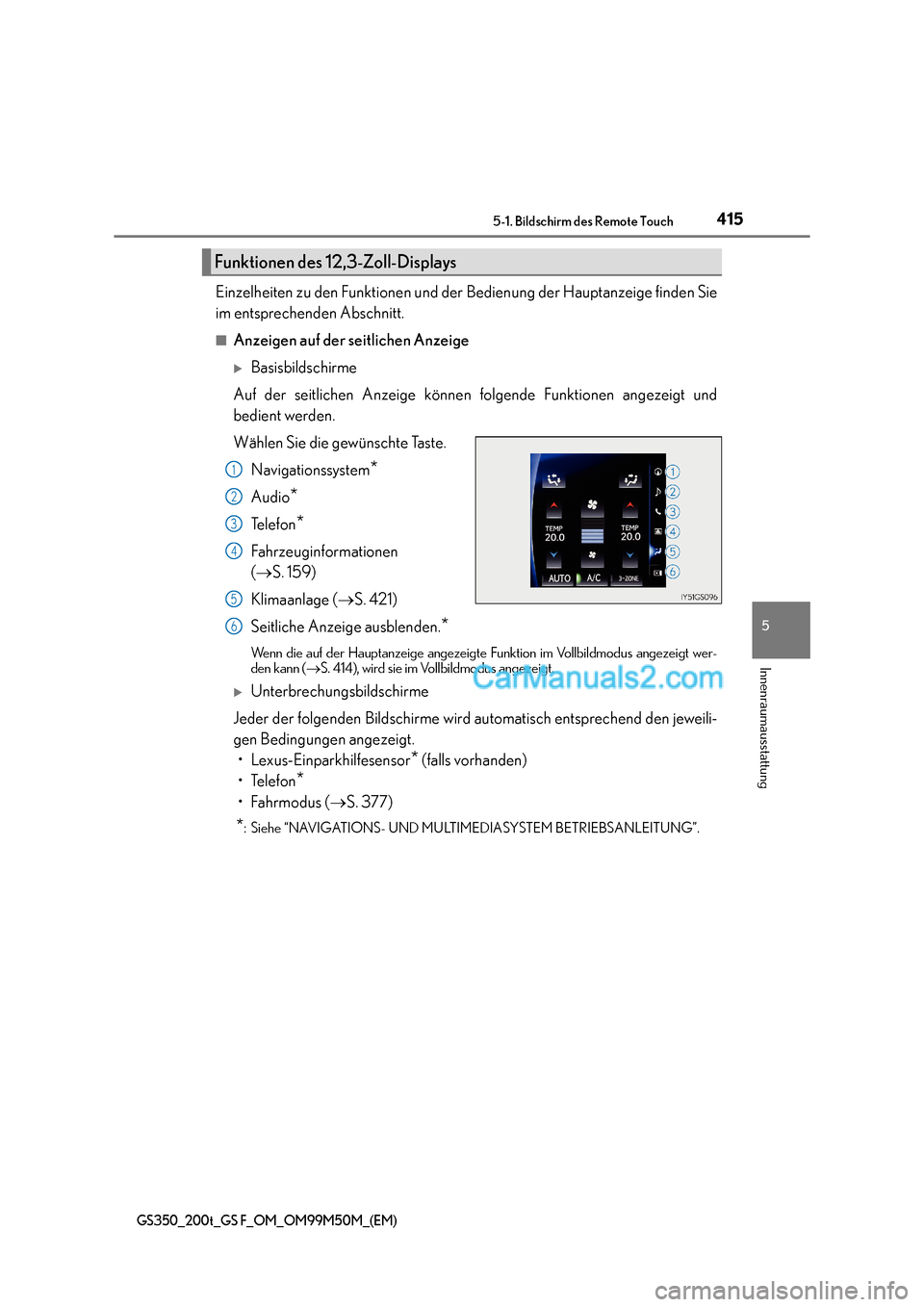

4155-1. Bildschirm des Remote Touch
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M50M_(EM)
Einzelheiten zu den Funktionen und der Bedienung der Hauptanzeige finden Sie
im entsprechenden Abschnitt.
■Anzeigen auf der seitlichen Anzeige
XBasisbildschirme
Auf der seitlichen Anzeige können folgende Funktionen angezeigt und
bedient werden.
Wählen Sie die gewünschte Taste. Navigationssystem
*
Audio*
Te l e f o n*
Fahrzeuginformationen
(→ S. 159)
Klimaanlage ( →S. 421)
Seitliche Anzeige ausblenden.
*
Wenn die auf der Hauptanzeige angezeigte Funktion im Vollbildmodus angezeigt wer-
den kann ( →S. 414), wird sie im Vollbildmodus angezeigt.
XUnterbrechungsbildschirme
Jeder der folgenden Bildschirme wird automatisch entsprechend den jeweili-
gen Bedingungen angezeigt. • Lexus-Einparkhilfesensor
* (falls vorhanden)
•Telefon
*
•Fahrmodus ( →S. 377)
*: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”.
Funktionen des 12,3-Zoll-Displays
1
2
3
4
5
6

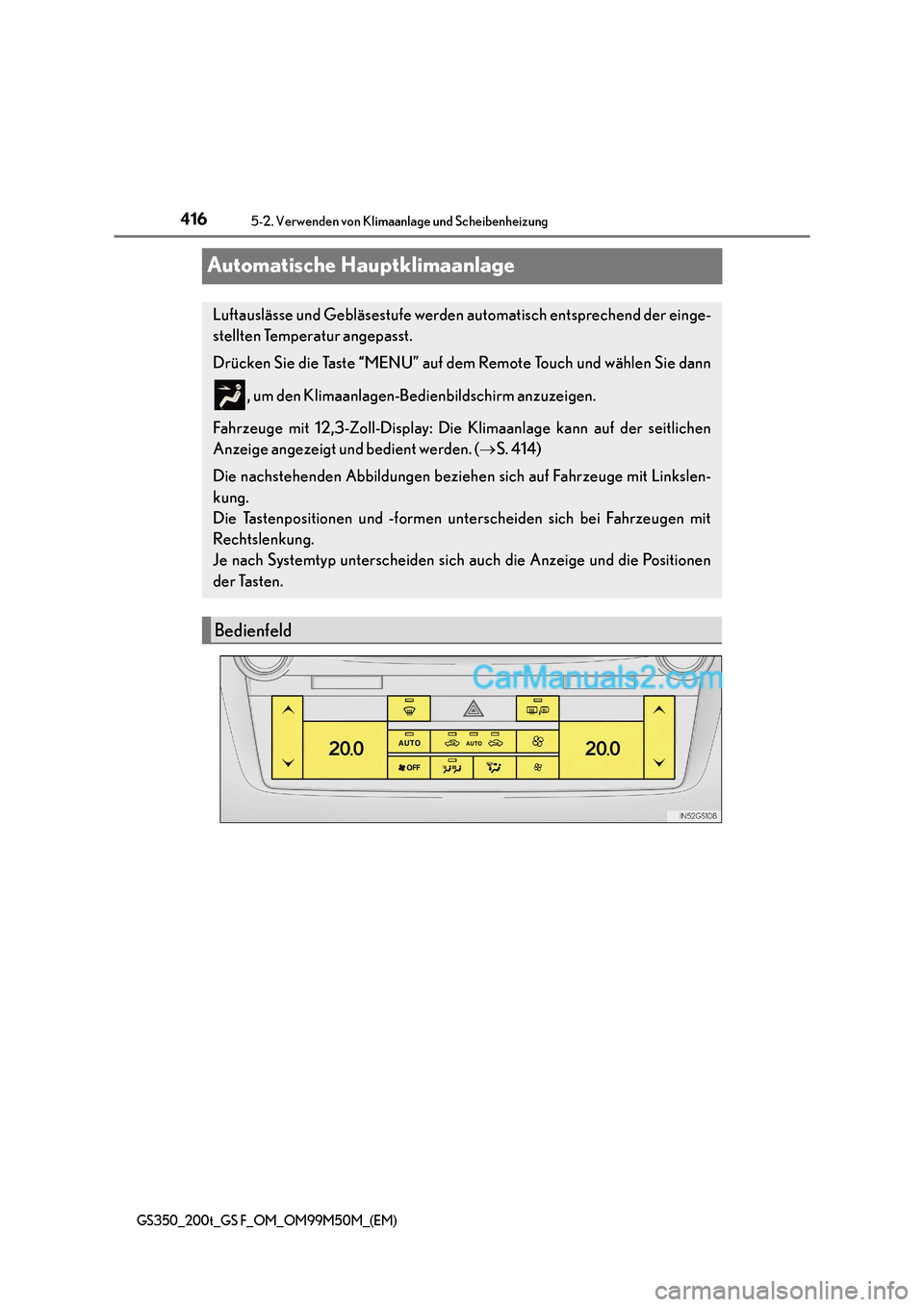

Page 416 of 704

4165-2. Verwenden von Klimaanlage und Scheibenheizung
GS350_200t_GS F_OM_OM99M50M_(EM)
Automatische Hauptklimaanlage
Luftauslässe und Gebläsestufe werden automatisch entsprechend der einge-
stellten Temperatur angepasst.
Drücken Sie die Taste “MENU” auf dem Remote Touch und wählen Sie dann
, um den Klimaanlagen-Bedienbildschirm anzuzeigen.
Fahrzeuge mit 12,3-Zoll-Display: Die Klimaanlage kann auf der seitlichen
Anzeige angezeigt und bedient werden. ( →S. 414)
Die nachstehenden Abbildungen beziehen sich auf Fahrzeuge mit Linkslen-
kung.
Die Tastenpositionen und -formen unterscheiden sich bei Fahrzeugen mit
Rechtslenkung.
Je nach Systemtyp unterscheiden sich auch die Anzeige und die Positionen
der Tasten.
Bedienfeld

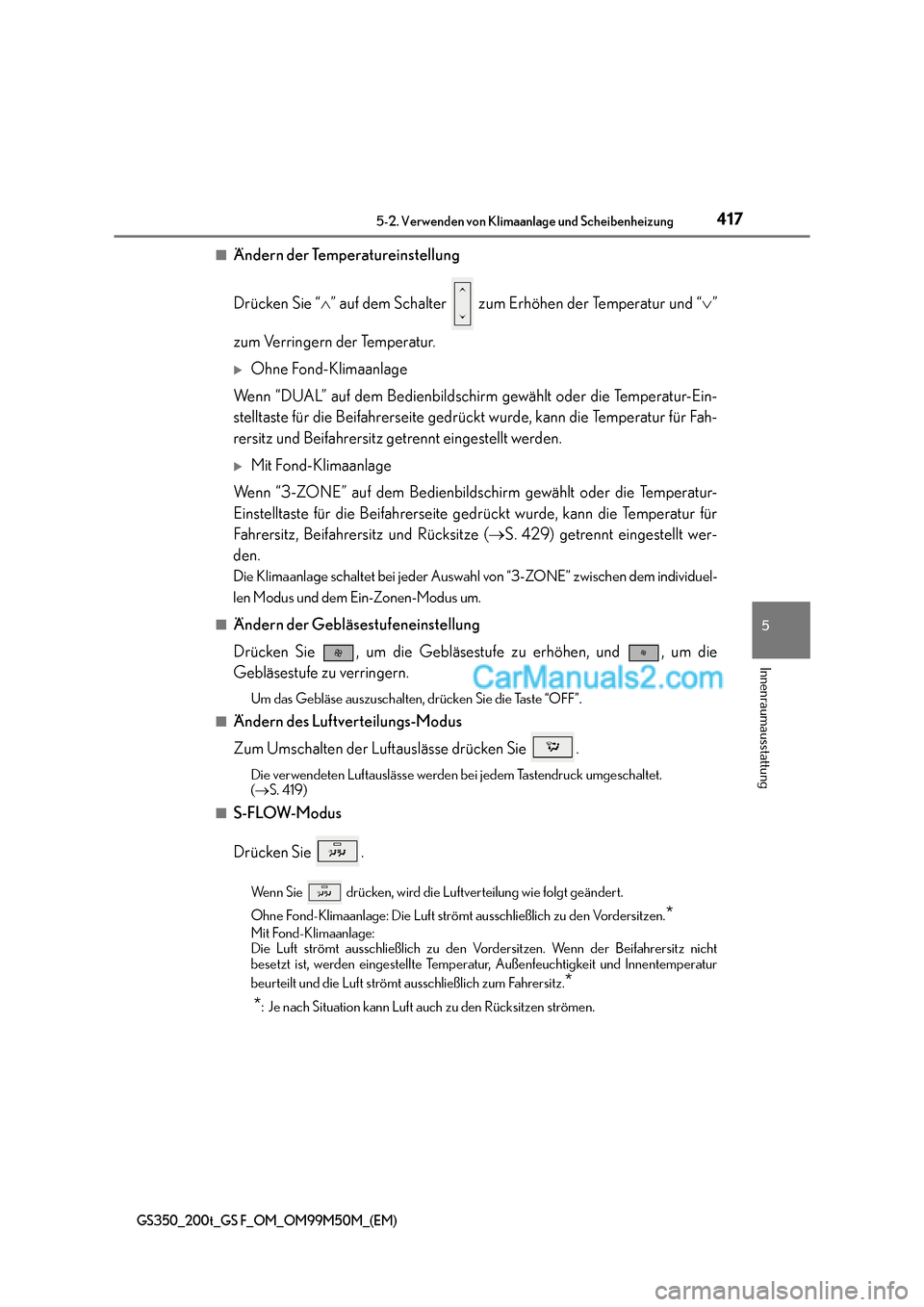

Page 417 of 704

4175-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M50M_(EM)
■Ändern der Temperatureinstellung
Drücken Sie “∧” auf dem Schalter zum Erhöhen der Temperatur und “ ∨”
zum Verringern der Temperatur.
XOhne Fond-Klimaanlage
Wenn “DUAL” auf dem Bedienbildschirm gewählt oder die Temperatur-Ein-
stelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur für Fah-
rersitz und Beifahrersitz getrennt eingestellt werden.
XMit Fond-Klimaanlage
Wenn “3-ZONE” auf dem Bedienbildschirm gewählt oder die Temperatur-
Einstelltaste für die Beifahrerseite gedrückt wurde, kann die Temperatur für
Fahrersitz, Beifahrersitz und Rücksitze ( →S. 429) getrennt eingestellt wer-
den.
Die Klimaanlage schaltet bei jeder Auswah l von “3-ZONE” zwischen dem individuel-
len Modus und dem Ein-Zonen-Modus um.
■Ändern der Gebläsestufeneinstellung
Drücken Sie , um die Gebläsestufe zu erhöhen, und , um die
Gebläsestufe zu verringern.
Um das Gebläse auszuschalten, drücken Sie die Taste “OFF”.
■
Ändern des Luftverteilungs-Modus
Zum Umschalten der Luftauslässe drücken Sie .
Die verwendeten Luftauslässe werden bei jedem Tastendruck umgeschaltet.
( → S. 419)
■
S-FLOW-Modus
Drücken Sie .
Wenn Sie drücken, wird die Luftverteilung wie folgt geändert.
Ohne Fond-Klimaanlage: Die Luft strömt ausschließlich zu den Vordersitzen.
*
Mit Fond-Klimaanlage:
Die Luft strömt ausschließlich zu den Vordersitzen. Wenn der Beifahrersitz nicht
besetzt ist, werden eingestellte Temperatur, Außenfeuchtigkeit und Innentemperatur
beurteilt und die Luft strömt ausschließlich zum Fahrersitz.
*
*
: Je nach Situation kann Luft auch zu den Rücksitzen strömen.

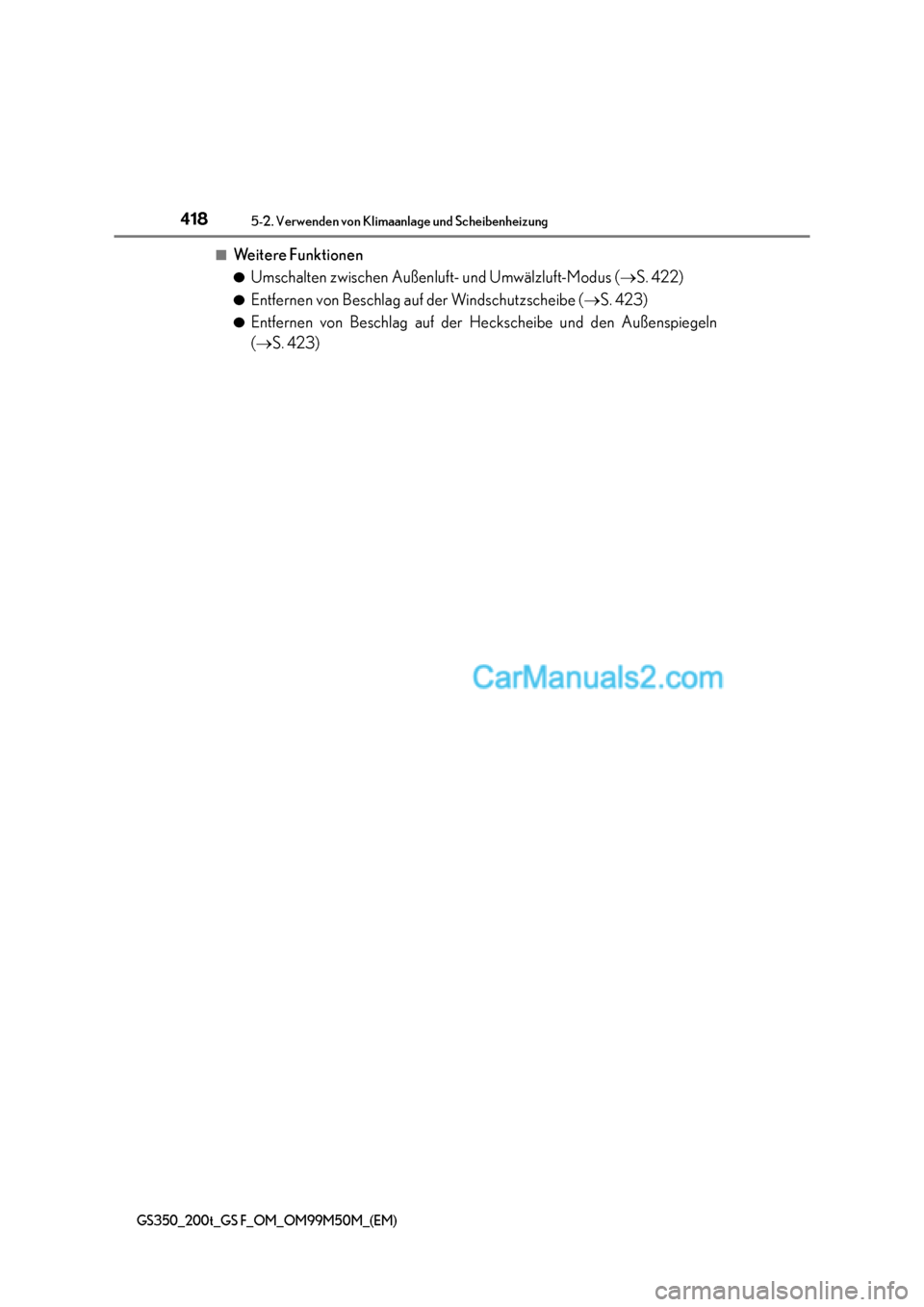

Page 418 of 704

4185-2. Verwenden von Klimaanlage und Scheibenheizung
GS350_200t_GS F_OM_OM99M50M_(EM)
■Weitere Funktionen
●Umschalten zwischen Außenluft- und Umwälzluft-Modus (→S. 422)
●Entfernen von Beschlag auf der Windschutzscheibe ( →S. 423)
●Entfernen von Beschlag auf der He ckscheibe und den Außenspiegeln
( → S. 423)

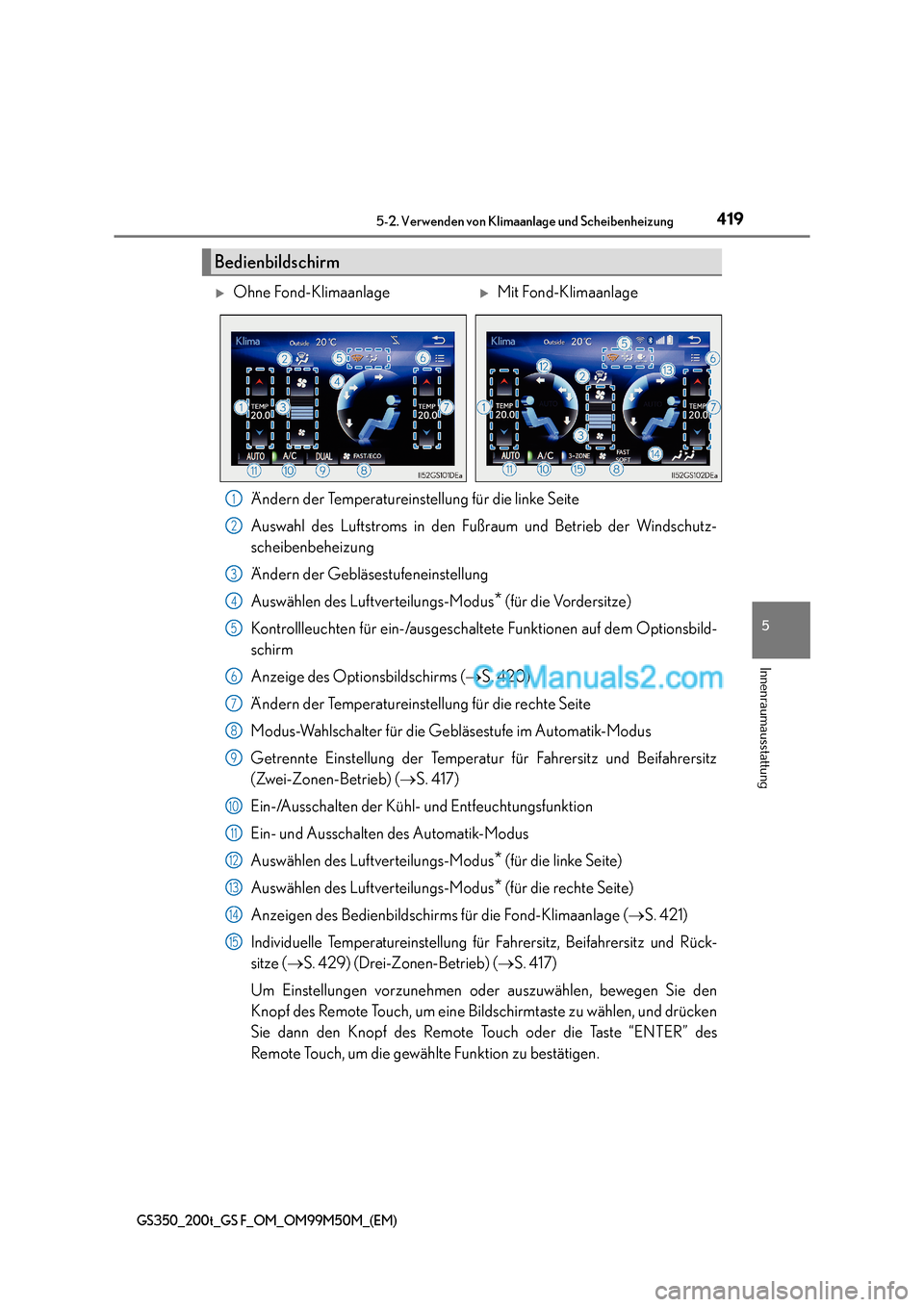

Page 419 of 704

4195-2. Verwenden von Klimaanlage und Scheibenheizung
5
Innenraumausstattung
GS350_200t_GS F_OM_OM99M50M_(EM)
Ändern der Temperatureinstellung für die linke Seite
Auswahl des Luftstroms in den Fußraum und Betrieb der Windschutz-
scheibenbeheizung
Ändern der Gebläsestufeneinstellung
Auswählen des Luftverteilungs-Modus
* (für die Vordersitze)
Kontrollleuchten für ein-/ausgeschaltete Funktionen auf dem Optionsbild-
schirm
Anzeige des Optionsbildschirms ( →S. 420)
Ändern der Temperatureinstellung für die rechte Seite
Modus-Wahlschalter für die Gebläsestufe im Automatik-Modus
Getrennte Einstellung der Temperatur für Fahrersitz und Beifahrersitz
(Zwei-Zonen-Betrieb) ( →S. 417)
Ein-/Ausschalten der Kühl- und Entfeuchtungsfunktion
Ein- und Ausschalten des Automatik-Modus
Auswählen des Luftverteilungs-Modus
* (für die linke Seite)
Auswählen des Luftverteilungs-Modus
* (für die rechte Seite)
Anzeigen des Bedienbildschirms für die Fond-Klimaanlage ( →S. 421)
Individuelle Temperatureinstellung für Fahrersitz, Beifahrersitz und Rück-
sitze ( →S. 429) (Drei-Zonen-Betrieb) ( →S. 417)
Um Einstellungen vorzunehmen oder auszuwählen, bewegen Sie den
Knopf des Remote Touch, um eine Bildschirmtaste zu wählen, und drücken
Sie dann den Knopf des Remote Touch oder die Taste “ENTER” des
Remote Touch, um die gewählte Funktion zu bestätigen.
Bedienbildschirm
XOhne Fond-Klimaanlage XMit Fond-Klimaanlage
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Page 420 of 704

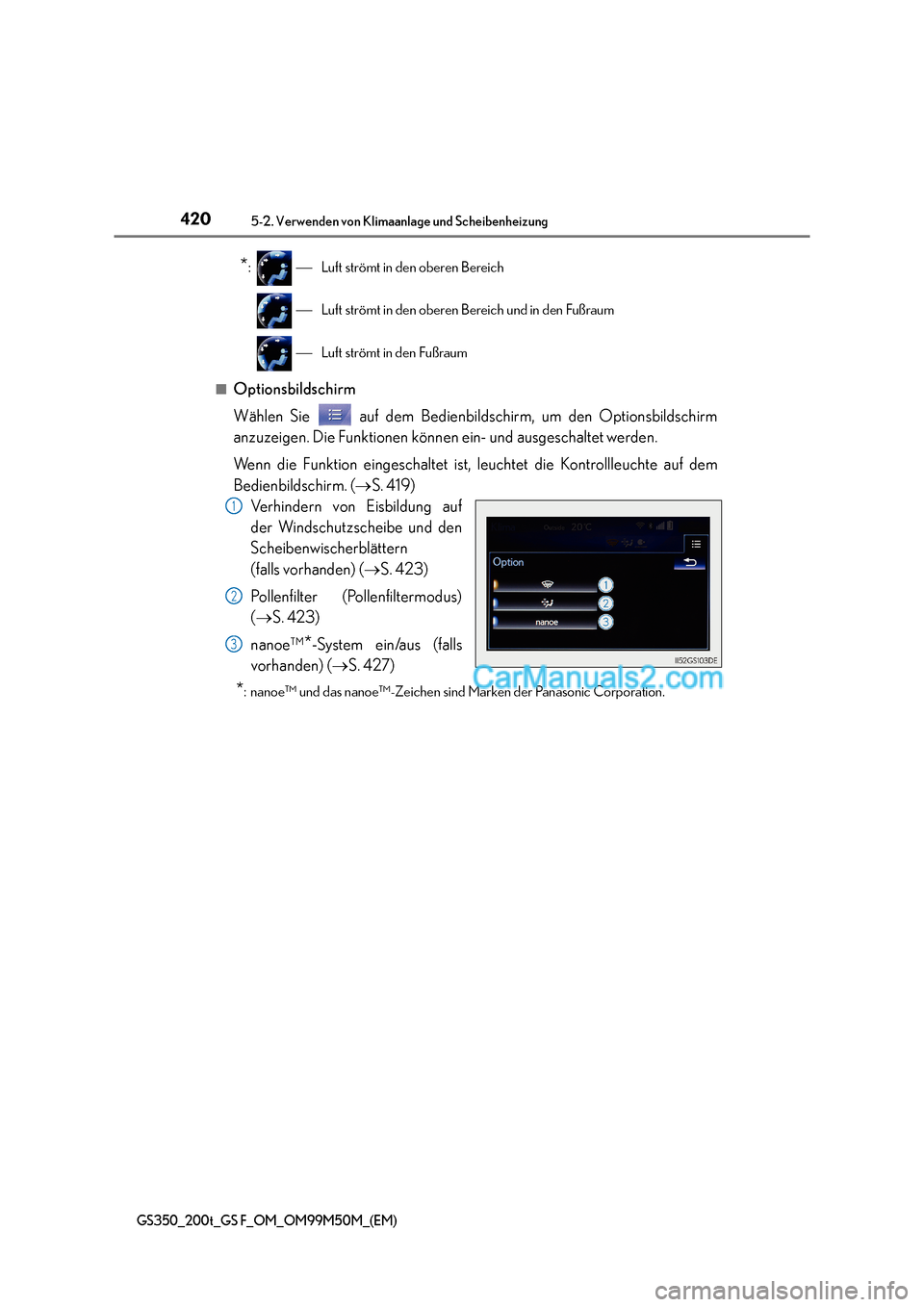

4205-2. Verwenden von Klimaanlage und Scheibenheizung
GS350_200t_GS F_OM_OM99M50M_(EM)
*: Luft strömt in den oberen Bereich
Luft strömt in den oberen Bereich und in den Fußraum
Luft strömt in den Fußraum
■
Optionsbildschirm
Wählen Sie auf dem Bedienbildschirm, um den Optionsbildschirm
anzuzeigen. Die Funktionen können ein- und ausgeschaltet werden.
Wenn die Funktion eingeschaltet ist, leuchtet die Kontrollleuchte auf dem
Bedienbildschirm. ( →S. 419)
Verhindern von Eisbildung auf
der Windschutzscheibe und den
Scheibenwischerblättern
(falls vorhanden) ( →S. 423)
Pollenfilter (Pollenfiltermodus)
( → S. 423)
nanoe™
*-System ein/aus (falls
vorhanden) ( →S. 427)
*: nanoe™ und das nanoe™-Zeichen sind Marken der Panasonic Corporation.
1
2
3
