Lexus GS F 2017 Betriebsanleitung (in German)

101

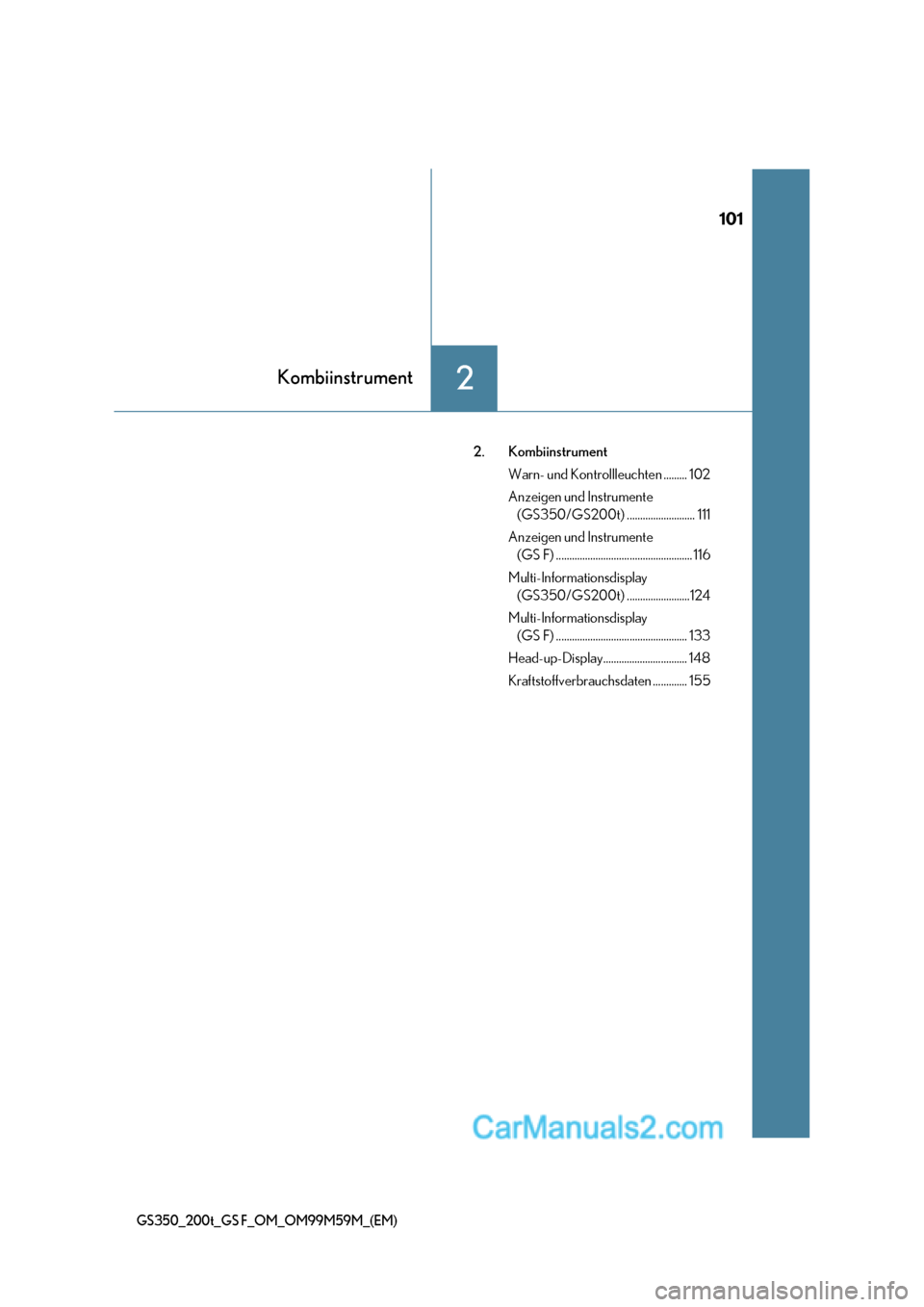

2Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
2. KombiinstrumentWarn- und Kontrollleuchten ......... 102
Anzeigen und Instrumente (GS350/GS200t) .......................... 111
Anzeigen und Instrumente (GS F) .................................................... 116
Multi-Informationsdisplay (GS350/GS200t) ........................124
Multi-Informationsdisplay (GS F) .................................................. 133
Head-up-Display................................ 148
Kraftstoffverbrauchsdaten ............. 155

1022. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

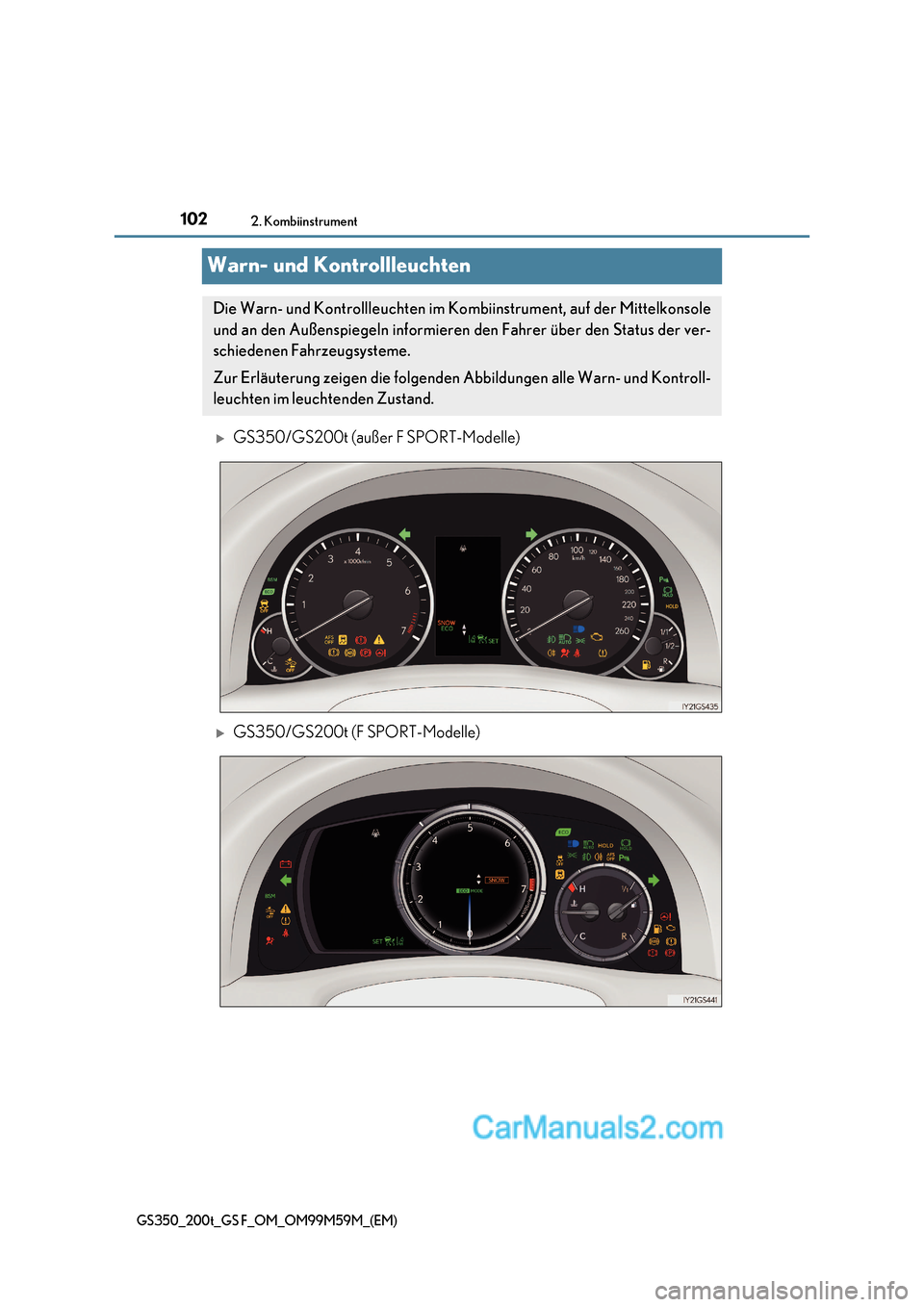

Warn- und Kontrollleuchten
GS350/GS200t (außer F SPORT-Modelle)
GS350/GS200t (F SPORT-Modelle)
Die Warn- und Kontrollleuchten im Kombiinstrument, auf der Mittelkonsole
und an den Außenspiegeln informieren den Fahrer über den Status der ver-
schiedenen Fahrzeugsysteme.
Zur Erläuterung zeigen die folgenden Abbildungen alle Warn- und Kontroll-
leuchten im leuchtenden Zustand.

103
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)
GS F
Die auf den Instrumenten verwendeten Einh eiten hängen vom jeweiligen Verkaufsgebiet
ab.

1042. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

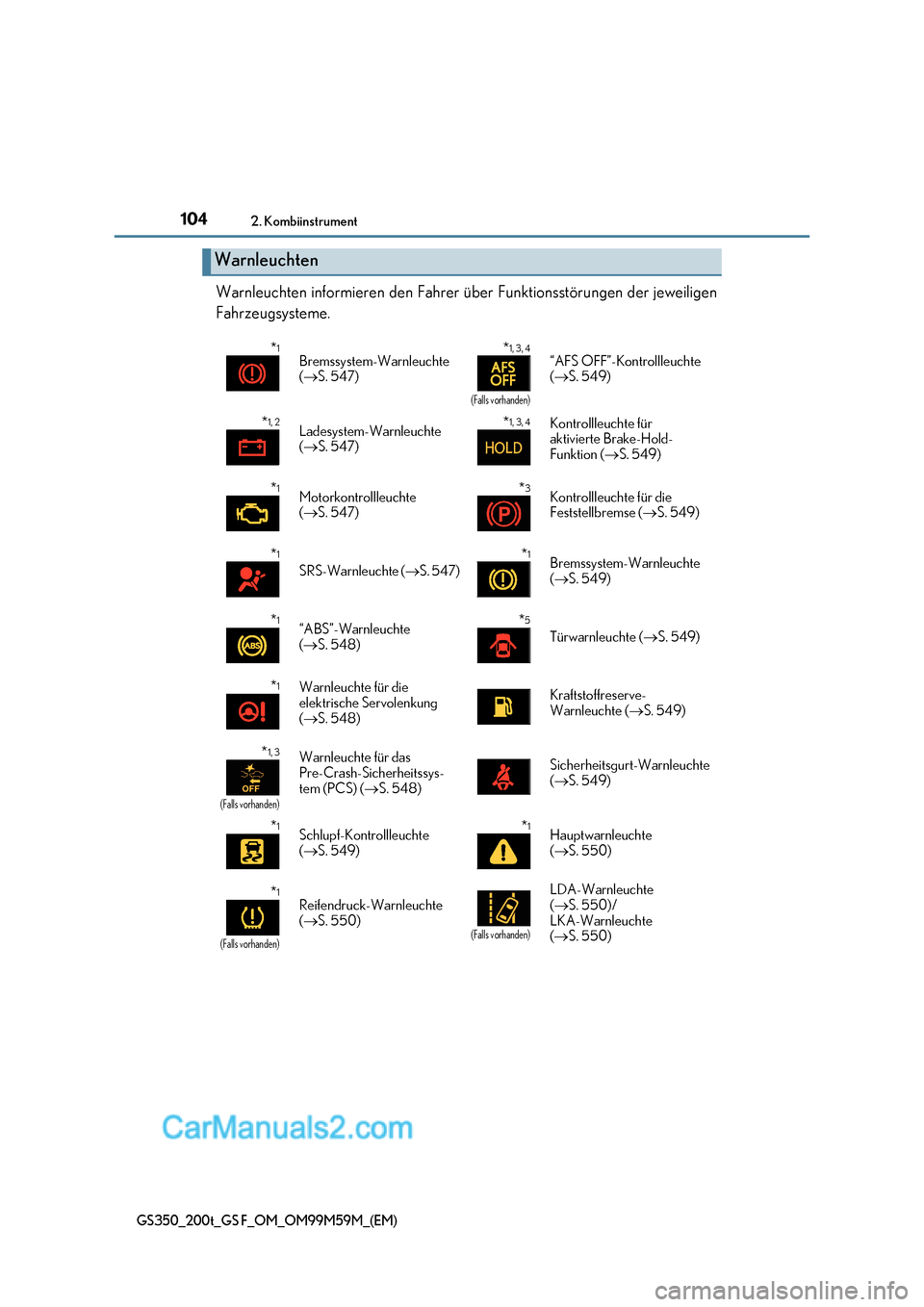

Warnleuchten informieren den Fahrer über Funktionsstörungen der jeweiligen
Fahrzeugsysteme.
Warnleuchten
*1
Bremssystem-Warnleuchte ( S. 547) *
1, 3, 4
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte (
 S. 549)
* 1, 2
Ladesystem-Warnleuchte ( S. 547) *
1, 3, 4
Kontrollleuchte für
aktivierte Brake-Hold-
Funktion (
S. 549)
* 1
Motorkontrollleuchte ( S. 547) *
3
Kontrollleuchte für die
Feststellbremse (
S. 549)
* 1
SRS-Warnleuchte ( S. 547) *
1
Bremssystem-Warnleuchte (
 S. 549)
* 1
“ABS”-Warnleuchte ( S. 548) *
5
Türwarnleuchte (
S. 549)
* 1
Warnleuchte für die
elektrische Servolenkung (
 S. 548)Kraftstoffreserve-
Warnleuchte ( S. 549)
* 1, 3
(Falls vorhanden)
Warnleuchte für das
Pre-Crash-Sicherheitssys-
tem (PCS) (
S. 548)Sicherheitsgurt-Warnleuchte ( S. 549)
* 1
Schlupf-Kontrollleuchte (
 S. 549) *
1
Hauptwarnleuchte ( S. 550)
* 1
(Falls vorhanden)
Reifendruck-Warnleuchte (
 S. 550)
(Falls vorhanden)
LDA-Warnleuchte ( S. 550)/
LKA-Warnleuchte (  S. 550)

105
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

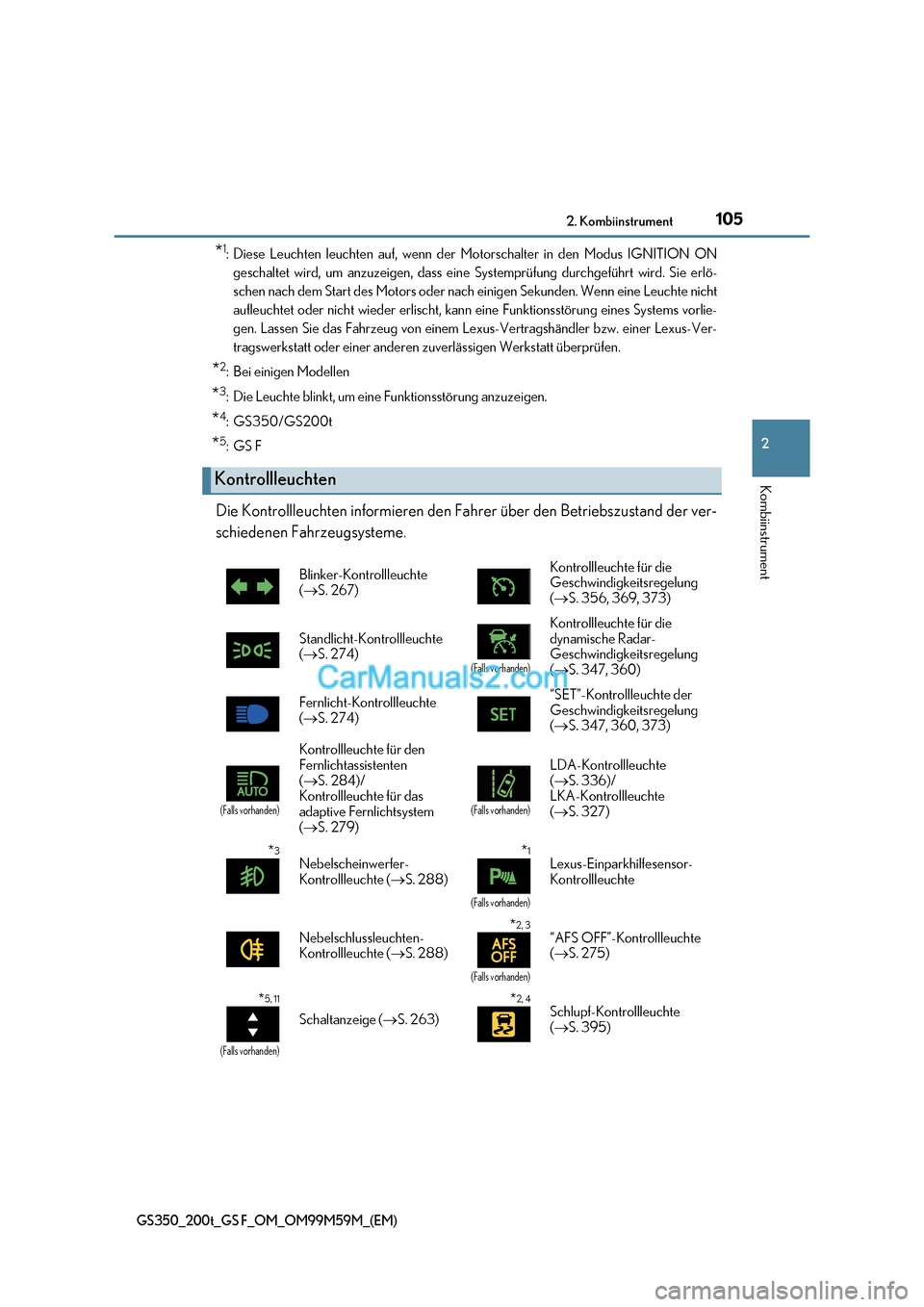

* 1
: Diese Leuchten leuchten auf, wenn der Motorschalter in de n Modus IGNITION ON
geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Start des Motors oder nach einigen Sekunden. Wenn eine Leuchte ni cht
aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems vorlie-
gen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
* 2
: Bei einigen Modellen
* 3
: Die Leuchte blinkt, um eine Funktionsstörung anzuzeigen.
* 4
: GS350/GS200t
* 5
:GS F
Die Kontrollleuchten informieren den Fa hrer über den Betriebszustand der ver-
schiedenen Fahrzeugsysteme.
Kontrollleuchten
Blinker-Kontrollleuchte (  S. 267) Kontrollleuchte für die
Geschwindigkeitsregelung (
 S. 356, 369, 373)
Standlicht-Kontrollleuchte (  S. 274)
(Falls vorhanden)
Kontrollleuchte für die
dynamische Radar-
Geschwindigkeitsregelung ( S. 347, 360)
Fernlicht-Kontrollleuchte (  S. 274) “SET”-Kontrollleuchte der
Geschwindigkeitsregelung (
 S. 347, 360, 373)
(Falls vorhanden)
Kontrollleuchte für den
Fernlichtassistenten ( S. 284)/
Kontrollleuchte für das
adaptive Fernlichtsystem (  S. 279)
(Falls vorhanden)
LDA-Kontrollleuchte ( S. 336)/
LKA-Kontrollleuchte (  S. 327)
* 3
Nebelscheinwerfer-
Kontrollleuchte ( S. 288) *
1
(Falls vorhanden)
Lexus-Einparkhilfesensor-
Kontrollleuchte
Nebelschlussleuchten-
Kontrollleuchte ( S. 288) *
2, 3
(Falls vorhanden)
“AFS OFF”-Kontrollleuchte (
 S. 275)
* 5, 11
(Falls vorhanden)
Schaltanzeige (
S. 263) *
2, 4
Schlupf-Kontrollleuchte ( S. 395)

1062. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

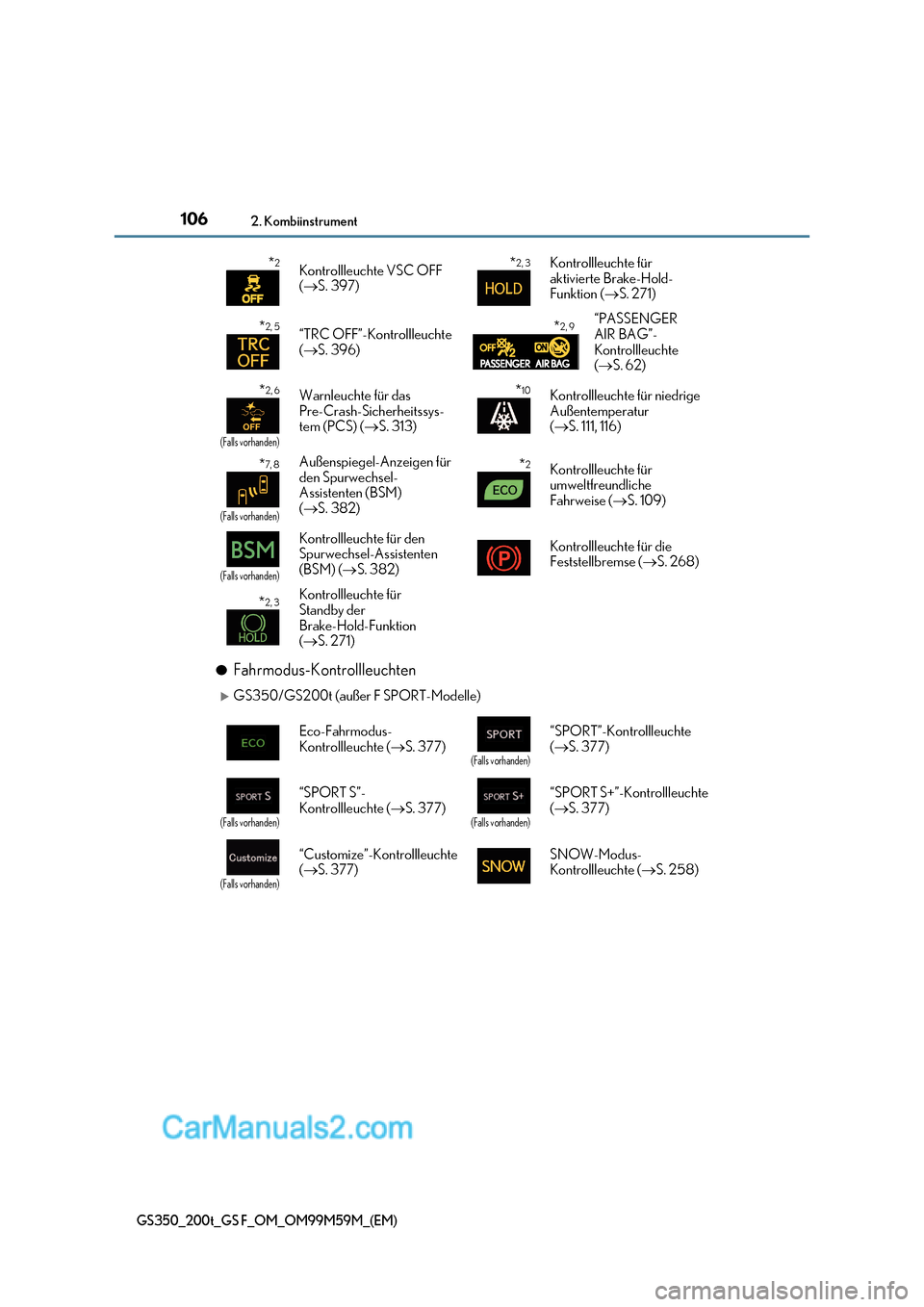

●Fahrmodus-Kontrollleuchten
GS350/GS200t (außer F SPORT-Modelle) *
2
Kontrollleuchte VSC OFF ( S. 397) *
2, 3
Kontrollleuchte für
aktivierte Brake-Hold-
Funktion ( S. 271)
* 2, 5
“TRC OFF”-Kontrollleuchte ( S. 396) *
2, 9
“PASSENGER
AIR BAG”-
Kontrollleuchte (
 S. 62)
* 2, 6
(Falls vorhanden)
Warnleuchte für das
Pre-Crash-Sicherheitssys-
tem (PCS) (
S. 313) *
10Kontrollleuchte für niedrige
Außentemperatur (
 S. 111, 116)
* 7, 8
(Falls vorhanden)
Außenspiegel-Anzeigen für
den Spurwechsel-
Assistenten (BSM) (
 S. 382) *
2Kontrollleuchte für
umweltfreundliche
Fahrweise (
S. 109)
(Falls vorhanden)
Kontrollleuchte für den
Spurwechsel-Assistenten
(BSM) ( S. 382) Kontrollleuchte für die
Feststellbremse (
S. 268)
* 2, 3 Kontrollleuchte für
Standby der
Brake-Hold-Funktion (
 S. 271)
Eco-Fahrmodus-
Kontrollleuchte ( S. 377)
(Falls vorhanden)
“SPORT”-Kontrollleuchte ( S. 377)
(Falls vorhanden)
“SPORT S”-
Kontrollleuchte ( S. 377)
(Falls vorhanden)
“SPORT S+”-Kontrollleuchte ( S. 377)
(Falls vorhanden)
“Customize”-Kontrollleuchte ( S. 377) SNOW-Modus-
Kontrollleuchte (
S. 258)

107
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

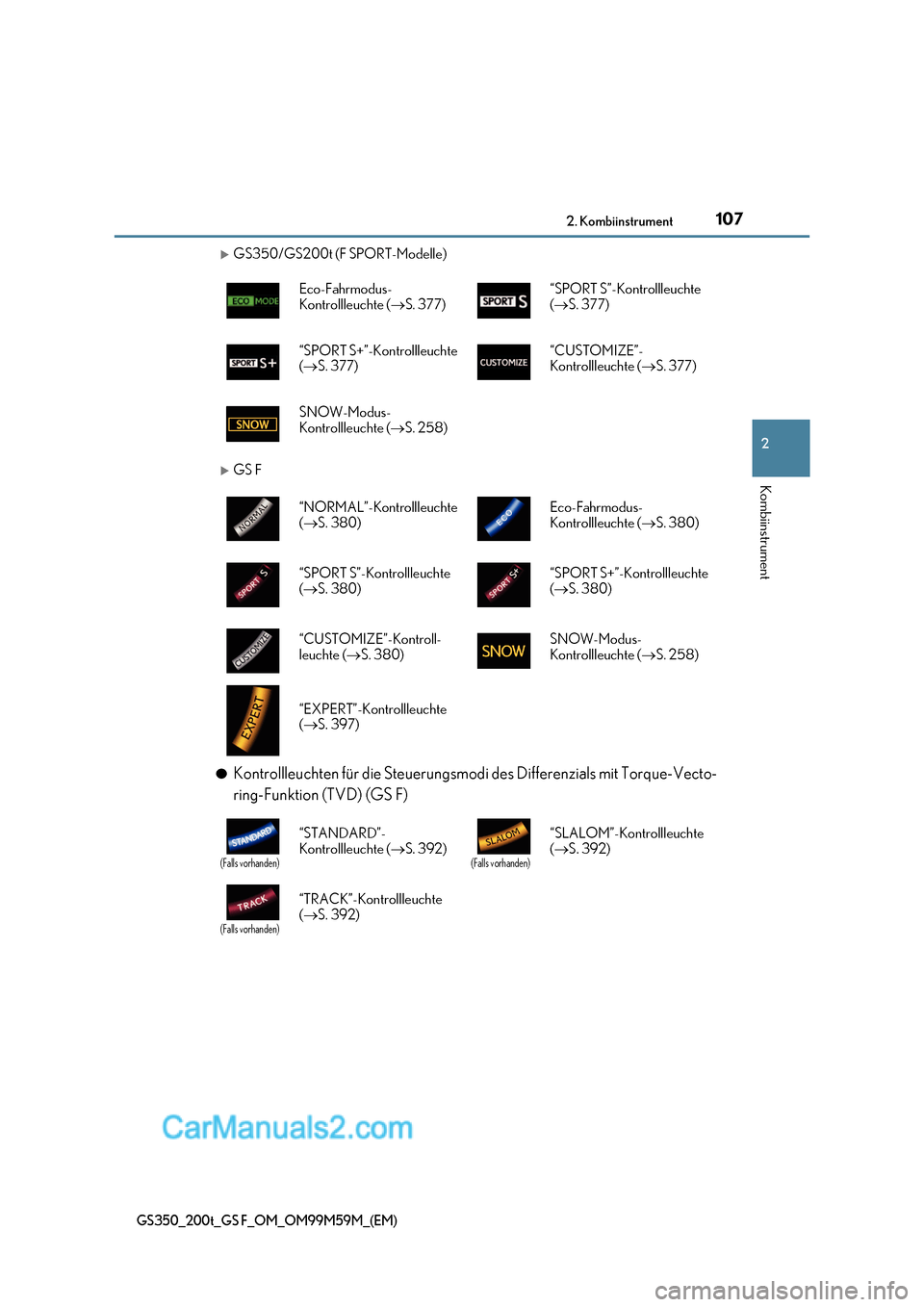

GS350/GS200t (F SPORT-Modelle)
GS F
● Kontrollleuchten für die Steuerungsmodi des Differenzials mit Torque-Vecto-
ring-Funktion (TVD) (GS F) Eco-Fahrmodus-
Kontrollleuchte (
S. 377) “SPORT S”-Kontrollleuchte (
 S. 377)
“SPORT S+”-Kontrollleuchte (  S. 377) “CUSTOMIZE”-
Kontrollleuchte (
S. 377)
SNOW-Modus-
Kontrollleuchte ( S. 258)
“NORMAL”-Kontrollleuchte ( S. 380) Eco-Fahrmodus-
Kontrollleuchte (
S. 380)
“SPORT S”-Kontrollleuchte (  S. 380) “SPORT S+”-Kontrollleuchte (
 S. 380)
“CUSTOMIZE”-Kontroll-
leuchte ( S. 380) SNOW-Modus-
Kontrollleuchte (
S. 258)
“EXPERT”-Kontrollleuchte ( S. 397)
(Falls vorhanden)
“STANDARD”-
Kontrollleuchte ( S. 392)
(Falls vorhanden)
“SLALOM”-Kontrollleuchte ( S. 392)
(Falls vorhanden)
“TRACK”-Kontrollleuchte ( S. 392)

1082. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

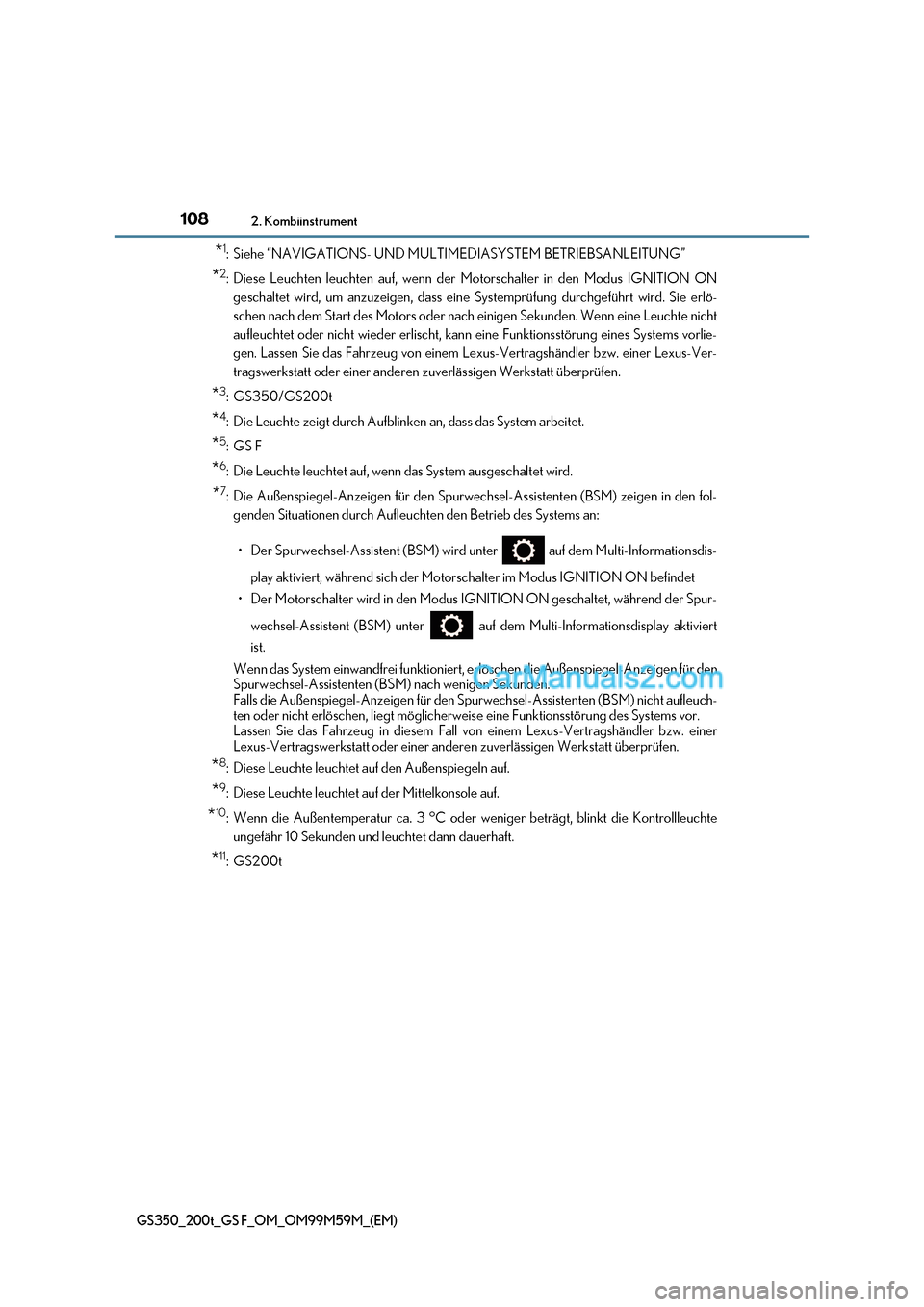

*1
: Siehe “NAVIGATIONS- UND MULTIMEDIASYSTEM BETRIEBSANLEITUNG”
* 2
: Diese Leuchten leuchten auf, wenn der Motorschalter in de n Modus IGNITION ON
geschaltet wird, um anzuzeigen, dass eine Systemprüfung durchgeführt wird. Sie erlö-
schen nach dem Start des Motors oder nach einigen Sekunden. Wenn eine Leuchte ni cht
aufleuchtet oder nicht wieder erlischt, kann eine Funktionsstörung eines Systems vorlie-
gen. Lassen Sie das Fahrzeug von einem Lexus-Vertragshändler bzw. einer Lexus-Ver-
tragswerkstatt oder einer anderen zuverlässigen Werkstatt überprüfen.
* 3
: GS350/GS200t
* 4
: Die Leuchte zeigt durch Aufblinken an, dass das System arbeitet.
* 5
:GS F
* 6
: Die Leuchte leuchtet auf, wenn das System ausgeschaltet wird.
* 7
: Die Außenspiegel-Anzeigen für den Spurwechsel-Assistenten (BSM) zeigen in den fol-
genden Situationen durch Aufleuchten den Betrieb des Systems an:

109
2. Kombiinstrument
2
Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

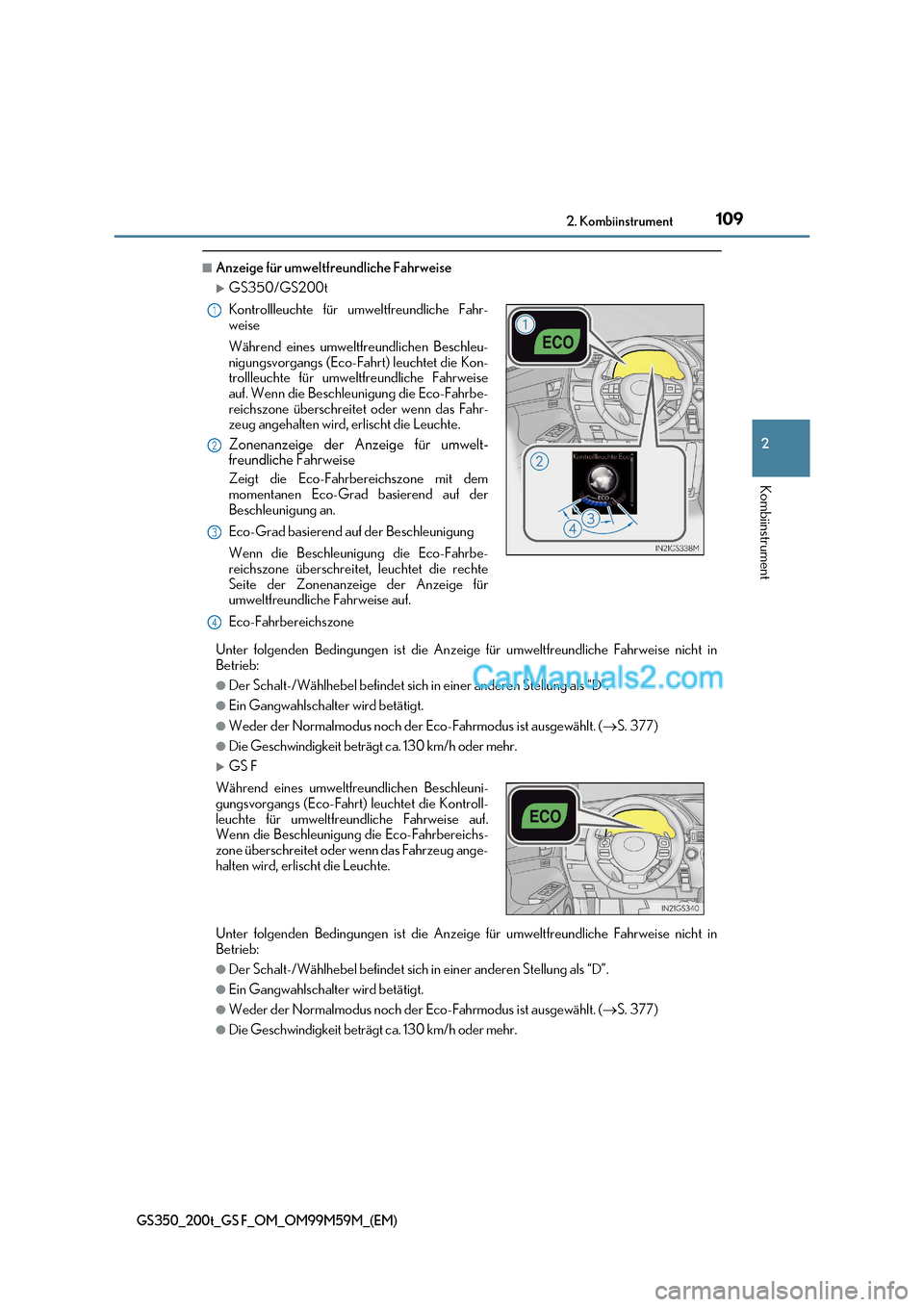

■Anzeige für umweltfreundliche Fahrweise
GS350/GS200t
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
●Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
●Ein Gangwahlschalter wird betätigt.
●Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( S. 377)
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
GS F
Unter folgenden Bedingungen ist die Anzeige für umweltfreundliche Fahrweise nicht in
Betrieb:
●Der Schalt-/Wählhebel befindet sich in einer anderen Stellung als “D”.
●Ein Gangwahlschalter wird betätigt.
●Weder der Normalmodus noch der Eco-Fahrmodus ist ausgewählt. ( S. 377)
●Die Geschwindigkeit beträgt ca. 130 km/h oder mehr.
Kontrollleuchte für umweltfreundliche Fahr-
weise
Während eines umweltfreundlichen Beschleu-
nigungsvorgangs (Eco-Fahrt) leuchtet die Kon-
trollleuchte für umweltfreundliche Fahrweise
auf. Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet oder wenn das Fahr-
zeug angehalten wird, erlischt die Leuchte.
Zonenanzeige der Anzeige für umwelt-
freundliche Fahrweise
Zeigt die Eco-Fahrbereichszone mit dem
momentanen Eco-Grad basierend auf der
Beschleunigung an.
Eco-Grad basierend auf der Beschleunigung
Wenn die Beschleunigung die Eco-Fahrbe-
reichszone überschreitet, leuchtet die rechte
Seite der Zonenanzeige der Anzeige für
umweltfreundliche Fahrweise auf.
Eco-Fahrbereichszone
Während eines umweltfreundlichen Beschleuni-
gungsvorgangs (Eco-Fahrt) leuchtet die Kontroll-
leuchte für umweltfreundliche Fahrweise auf.
Wenn die Beschleunigung die Eco-Fahrbereichs-
zone überschreitet oder wenn das Fahrzeug ange-
halten wird, erlischt die Leuchte.
1
2
3
4

1102. Kombiinstrument
GS350_200t_GS F_OM_OM99M59M_(EM)

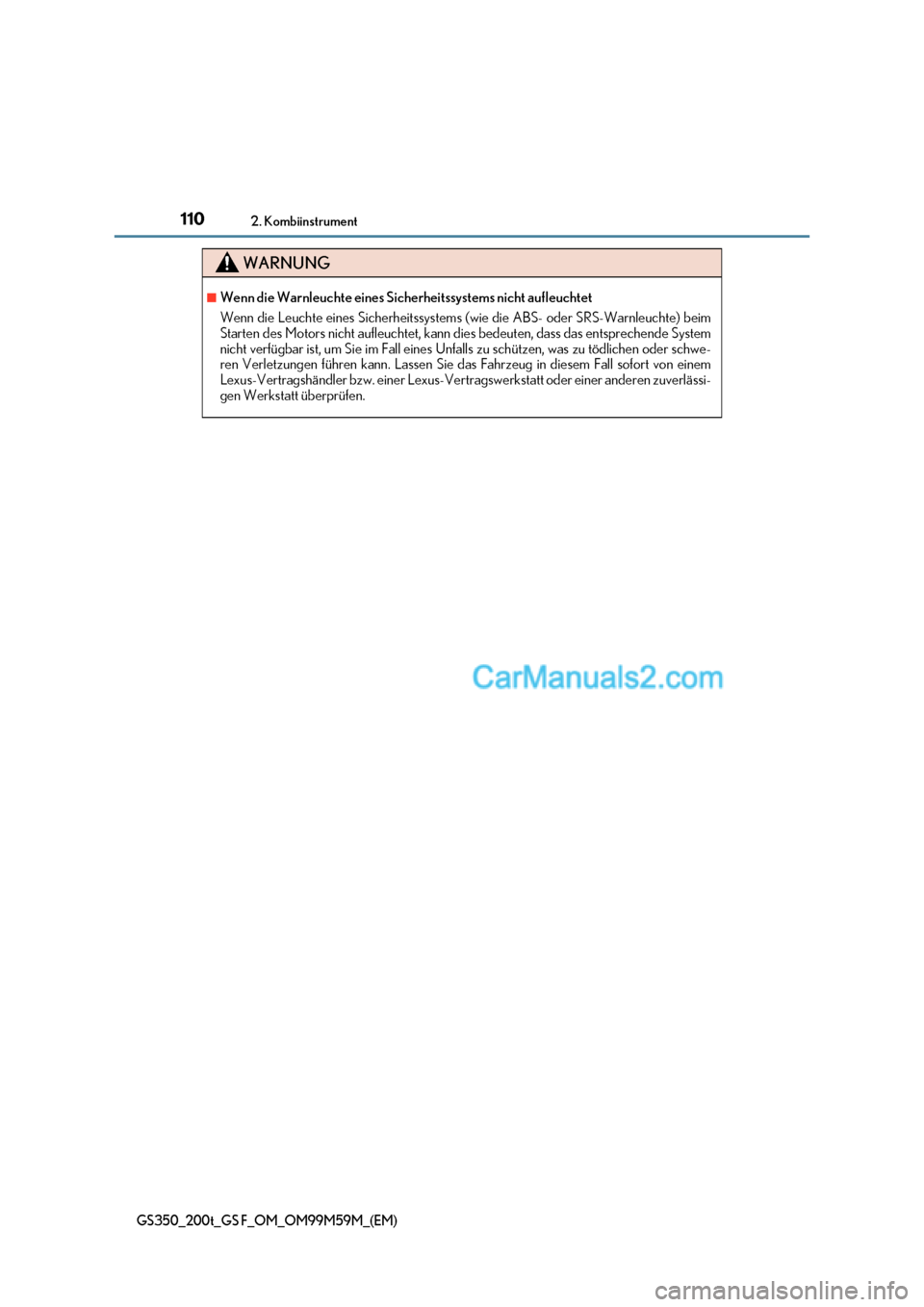

WARNUNG
■Wenn die Warnleuchte eines Sicherheitssystems nicht aufleuchtet
Wenn die Leuchte eines Sicherheitssystems (wie die ABS- oder SRS-Warnleuchte) beim
Starten des Motors nicht aufleuchtet, kann dies bedeuten, dass das entsprec hende System
nicht verfügbar ist, um Sie im Fall eines Unfalls zu schützen, was zu tödlichen oder schwe-
ren Verletzungen führen kann. Lassen Sie da s Fahrzeug in diesem Fall sofort von einem
Lexus-Vertragshändler bzw. einer Lexus-Vertragswerkstatt oder einer anderen zuverlässi-
gen Werkstatt überprüfen.
