Lexus GS F 2017 Betriebsanleitung (in German)

601
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)

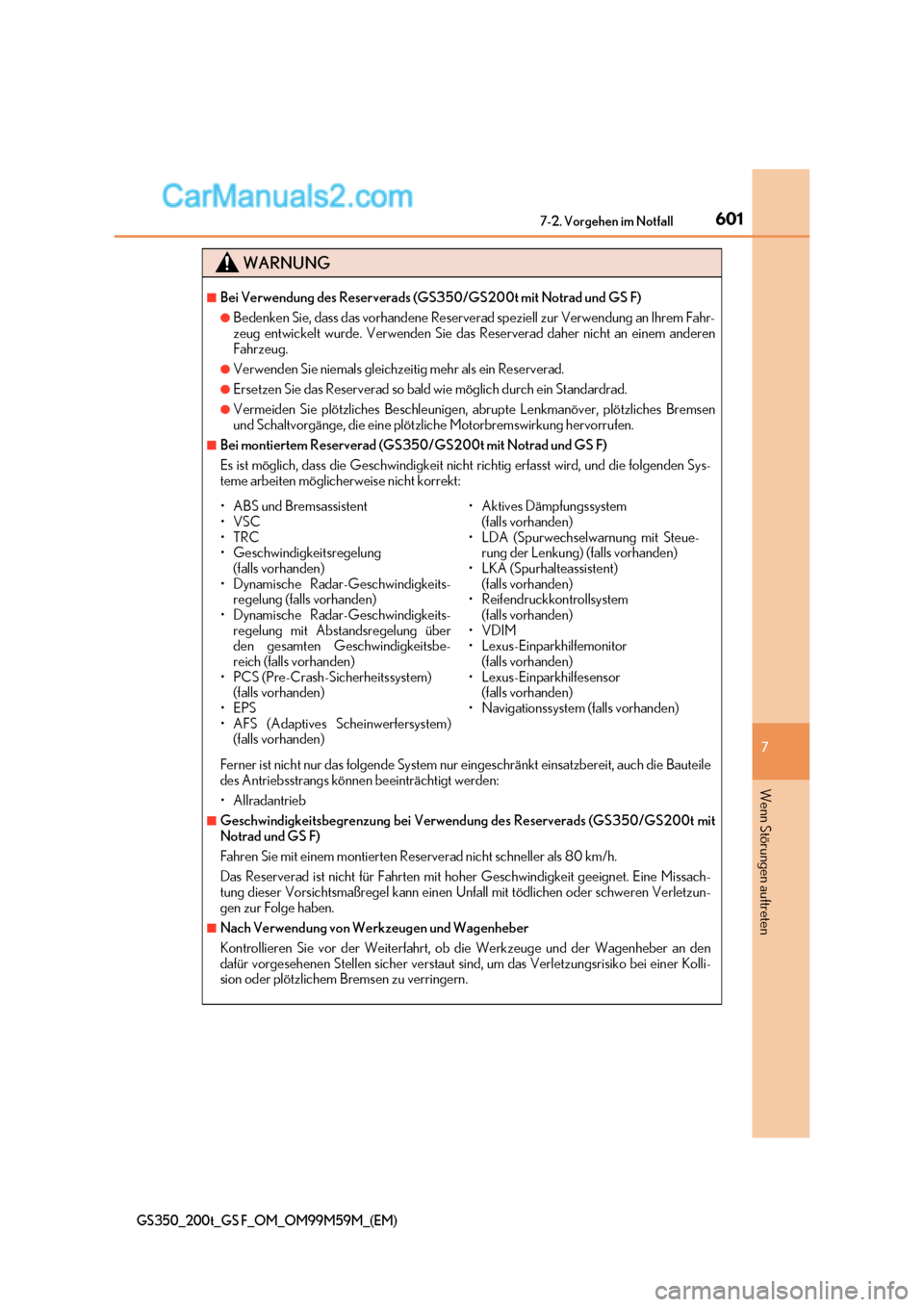

WARNUNG
■Bei Verwendung des Reserverads (GS350/GS200t mit Notrad und GS F)
●Bedenken Sie, dass das vorhandene Reserverad speziell zur Verwendung an Ihrem Fahr-
zeug entwickelt wurde. Verwenden Sie das Reserverad daher nicht an einem anderen
Fahrzeug.
●Verwenden Sie niemals gleichzeitig mehr als ein Reserverad.
●Ersetzen Sie das Reserverad so bald wie möglich durch ein Standardrad.
●Vermeiden Sie plötzliches Beschleunigen, abrupte Lenkmanöver, plötzliches Bremsen
und Schaltvorgänge, die eine plötzliche Motorbremswirkung hervorrufen.
■Bei montiertem Reserverad (GS350/GS200t mit Notrad und GS F)
Es ist möglich, dass die Geschwindigkeit nicht richtig erfasst wird, und die folgenden Sy s-
teme arbeiten möglicherweise nicht korrekt:
Ferner ist nicht nur das folgende System nur eingeschränkt einsatzbereit, auch die Bauteile
des Antriebsstrangs können beeinträchtigt werden:

6027-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)

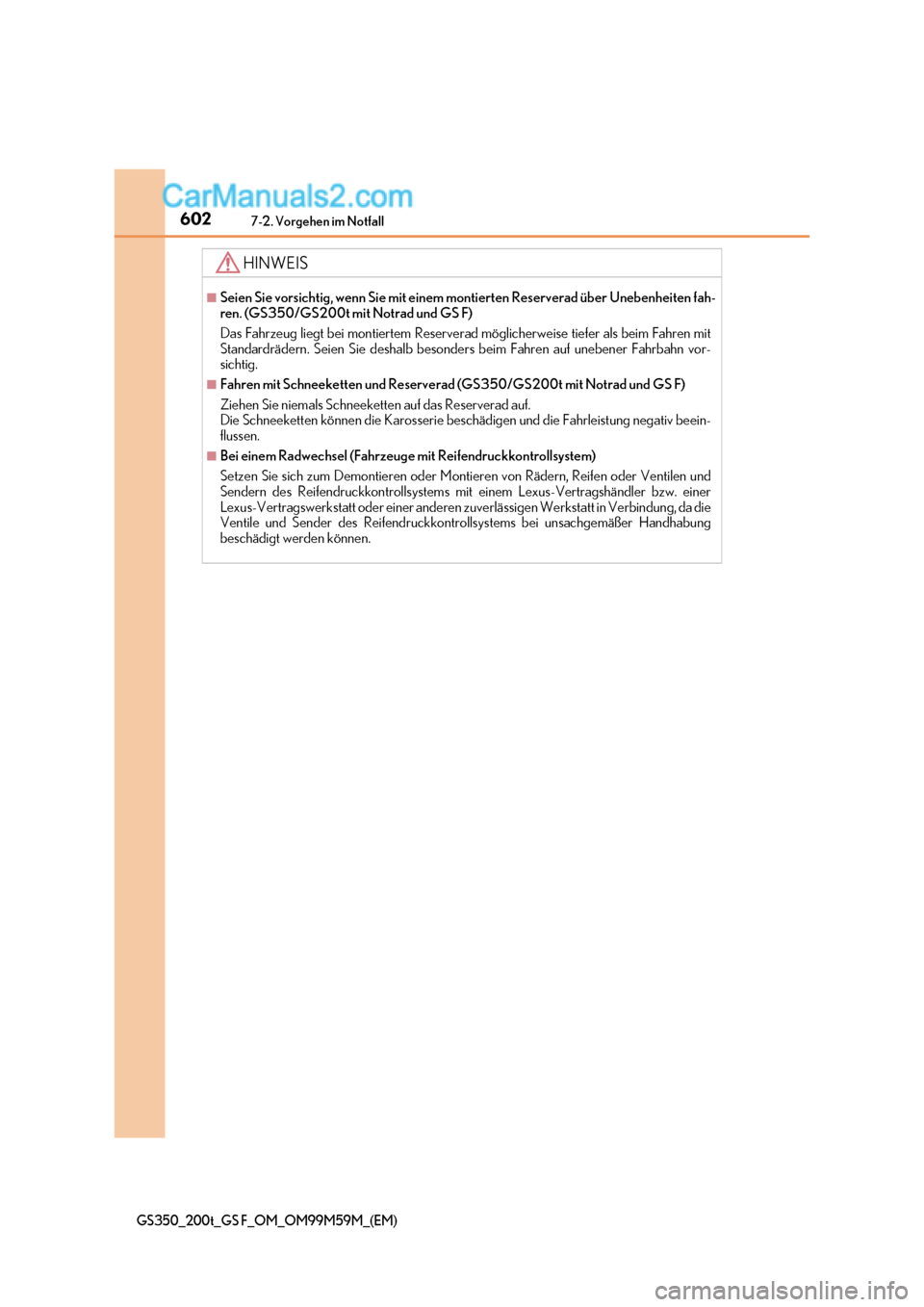

HINWEIS
■Seien Sie vorsichtig, wenn Sie mit einem montierten Reserverad über Unebenheiten fah-
ren. (GS350/GS200t mit Notrad und GS F)
Das Fahrzeug liegt bei montiertem Reserverad möglicherweise tiefer als beim Fahren mit
Standardrädern. Seien Sie deshalb besonders beim Fahren auf unebener Fahrbahn vor-
sichtig.
■Fahren mit Schneeketten und Reserverad (GS350/GS200t mit Notrad und GS F)
Ziehen Sie niemals Schneekette n auf das Reserverad auf.
Die Schneeketten können die Karosserie besc hädigen und die Fahrleistung negativ beein-
flussen.
■Bei einem Radwechsel (Fahrzeuge mit Reifendruckkontrollsystem)
Setzen Sie sich zum Demontieren oder Montieren von Rädern, Reifen oder Ventilen und
Sendern des Reifendruckkontrollsystems mit einem Lexus-Vertragshändler bzw. einer
Lexus-Vertragswerkstatt oder einer anderen zuverlässigen Werkstatt in Verbindung, da die
Ventile und Sender des Reifendruckkontro llsystems bei unsachgemäßer Handhabung
beschädigt werden können.

603
7
7-2. Vorgehen im Notfall
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)

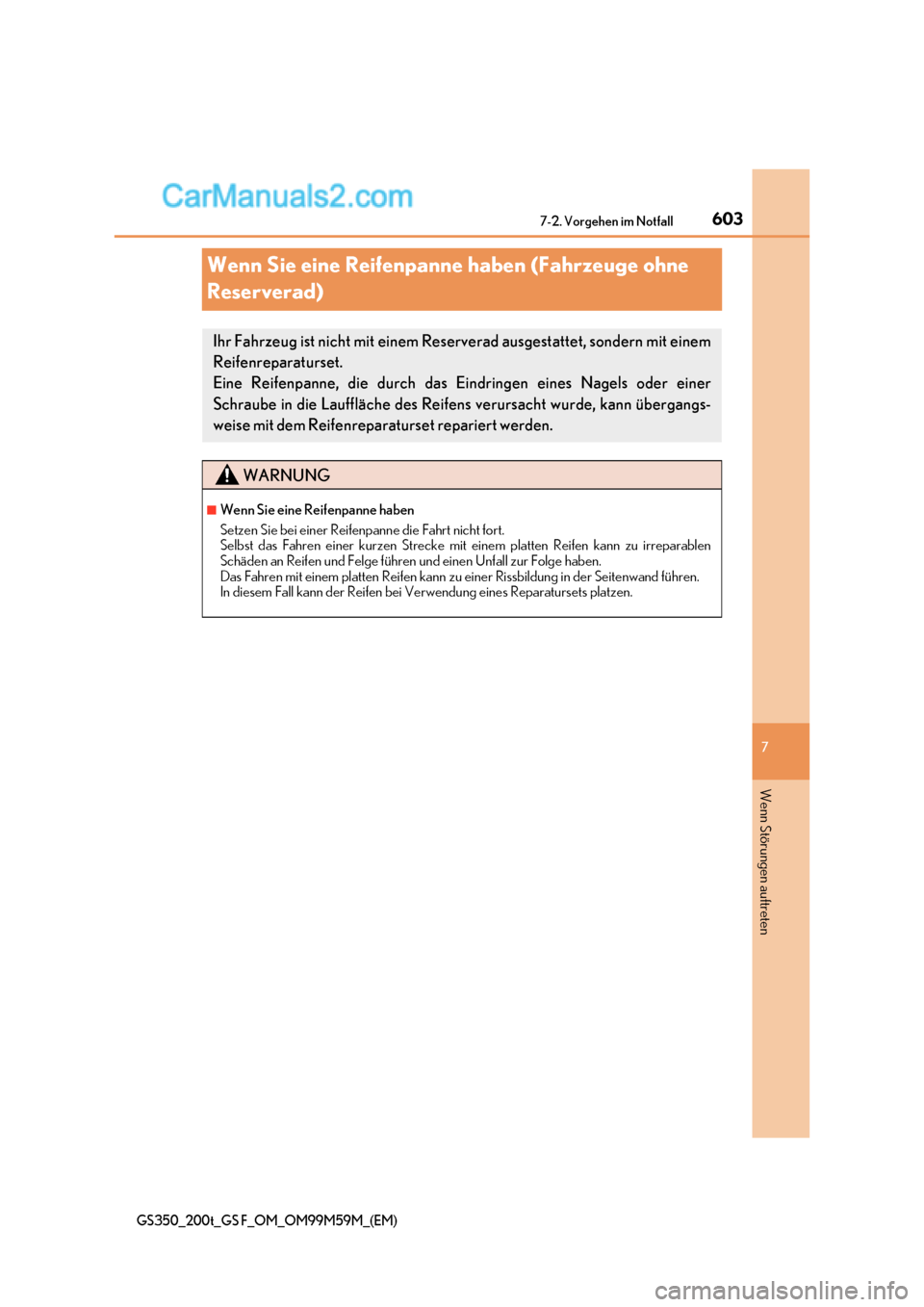

Wenn Sie eine Reifenpanne haben (Fahrzeuge ohne
Reserverad)
Ihr Fahrzeug ist nicht mit einem Reserverad ausgestattet, sondern mit einem
Reifenreparaturset.
Eine Reifenpanne, die durch das Eindringen eines Nagels oder einer
Schraube in die Lauffläche des Reifens verursacht wurde, kann übergangs-
weise mit dem Reifenreparaturset repariert werden.
WARNUNG
■Wenn Sie eine Reifenpanne haben
Setzen Sie bei einer Reifenpanne die Fahrt nicht fort.
Selbst das Fahren einer kurzen Strecke mit einem platten Reifen kann zu irreparablen
Schäden an Reifen und Felge führen und einen Unfall zur Folge haben.
Das Fahren mit einem platten Reifen kann zu einer Rissbildung in der Seitenwand führen.
In diesem Fall kann der Reifen bei Verwendung eines Reparatursets platzen.

6047-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)

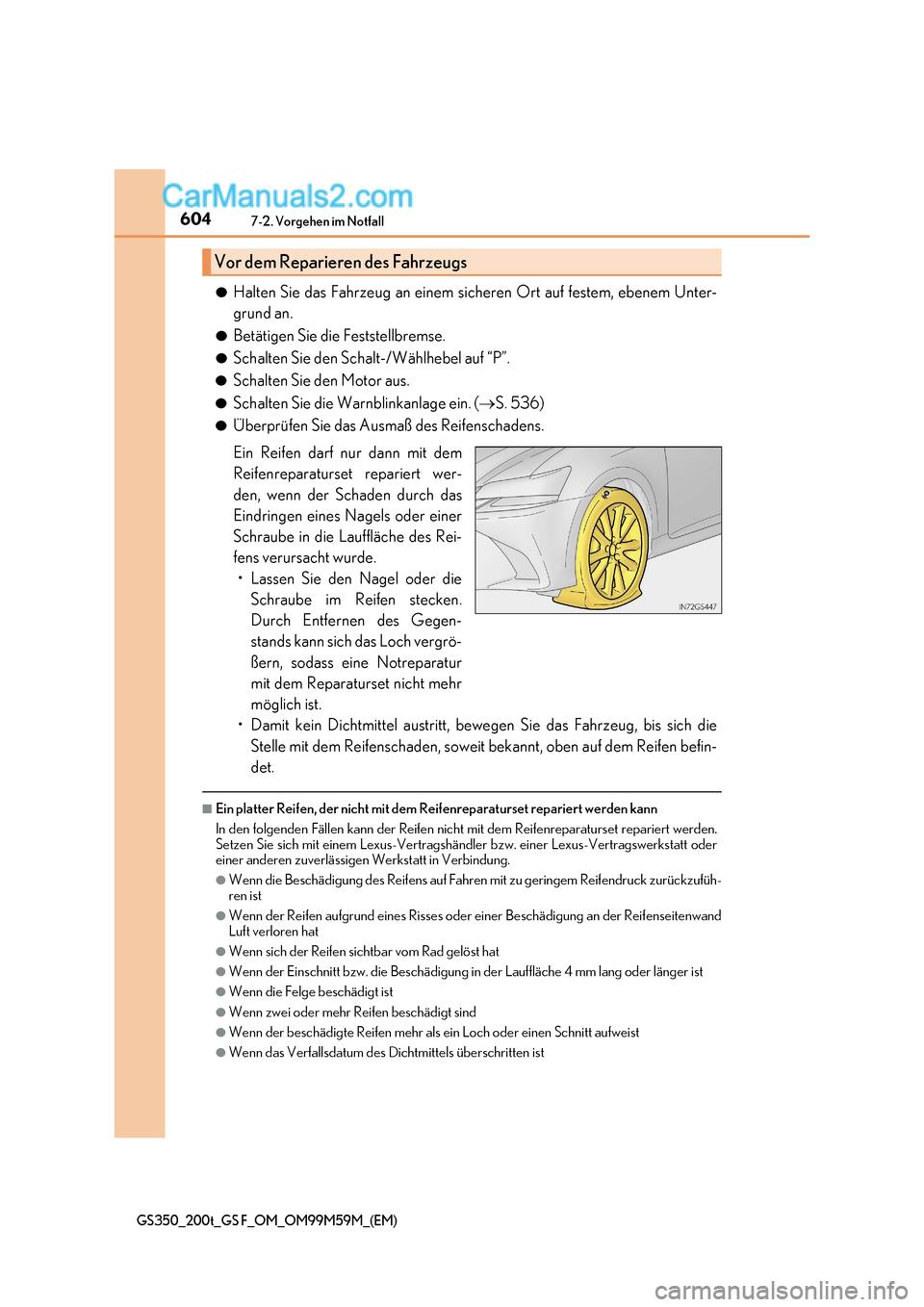

●Halten Sie das Fahrzeug an einem sicheren Ort auf festem, ebenem Unter-
grund an.
● Betätigen Sie die Feststellbremse.
● Schalten Sie den Scha lt-/Wählhebel auf “P”.
● Schalten Sie den Motor aus.
● Schalten Sie die Warnblinkanlage ein. ( S. 536)
● Überprüfen Sie das Ausmaß des Reifenschadens.
Ein Reifen darf nur dann mit dem
Reifenreparaturset repariert wer-
den, wenn der Schaden durch das
Eindringen eines Nagels oder einer
Schraube in die Lauffläche des Rei-
fens verursacht wurde.

605
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)

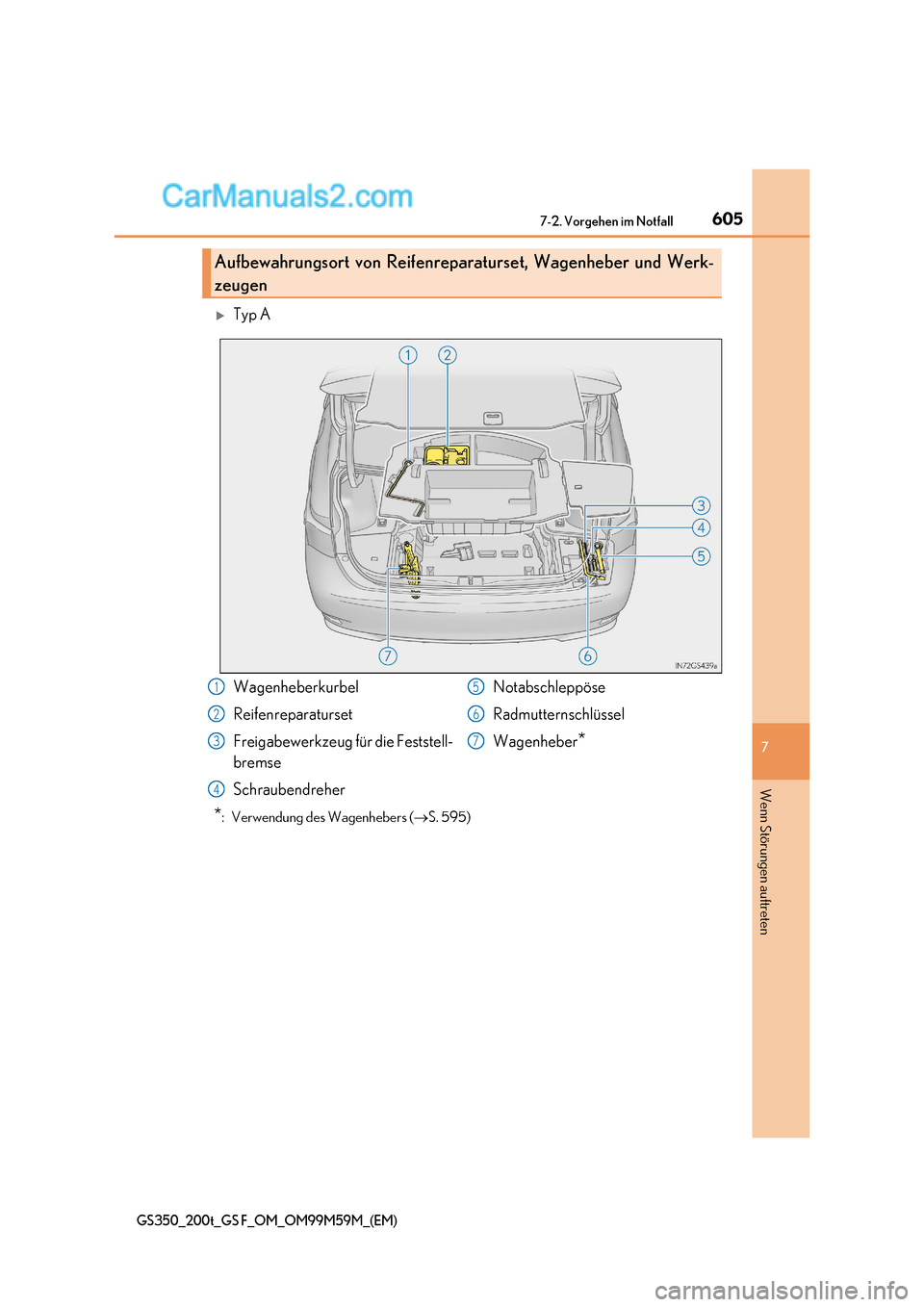

Typ A
* : Verwendung des Wagenhebers ( S. 595)
Aufbewahrungsort von Reifenrepar aturset, Wagenheber und Werk-
zeugen
Wagenheberkurbel
Reifenreparaturset
Freigabewerkzeug für die Feststell- bremse
Schraubendreher Notabschleppöse
Radmutternschlüssel
Wagenheber
*1
2
3
4
5
6
7

6067-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)

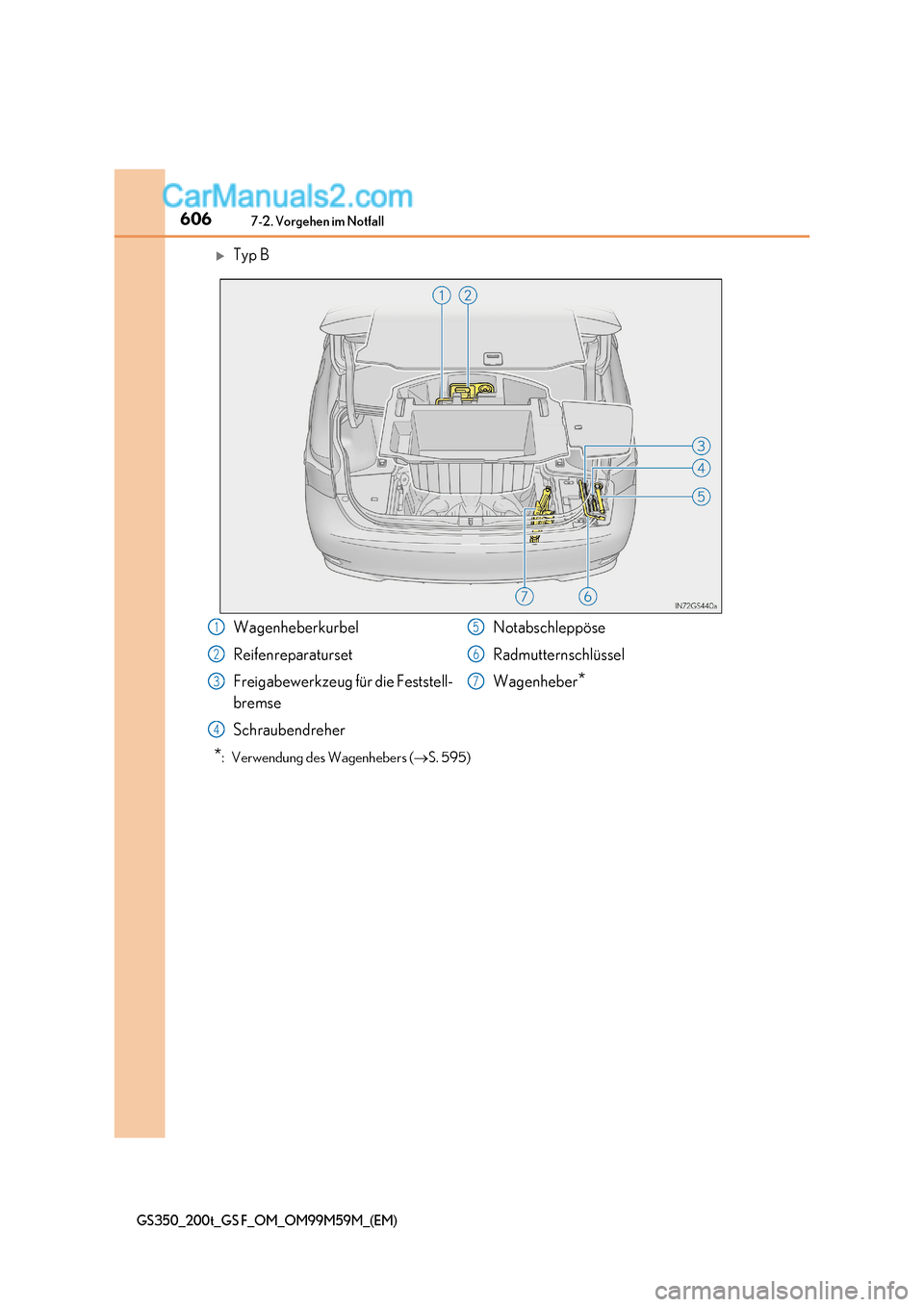

Typ B
* : Verwendung des Wagenhebers ( S. 595)
Wagenheberkurbel
Reifenreparaturset
Freigabewerkzeug für die Feststell- bremse
Schraubendreher Notabschleppöse
Radmutternschlüssel
Wagenheber
*1
2
3
4
5
6
7

607
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)

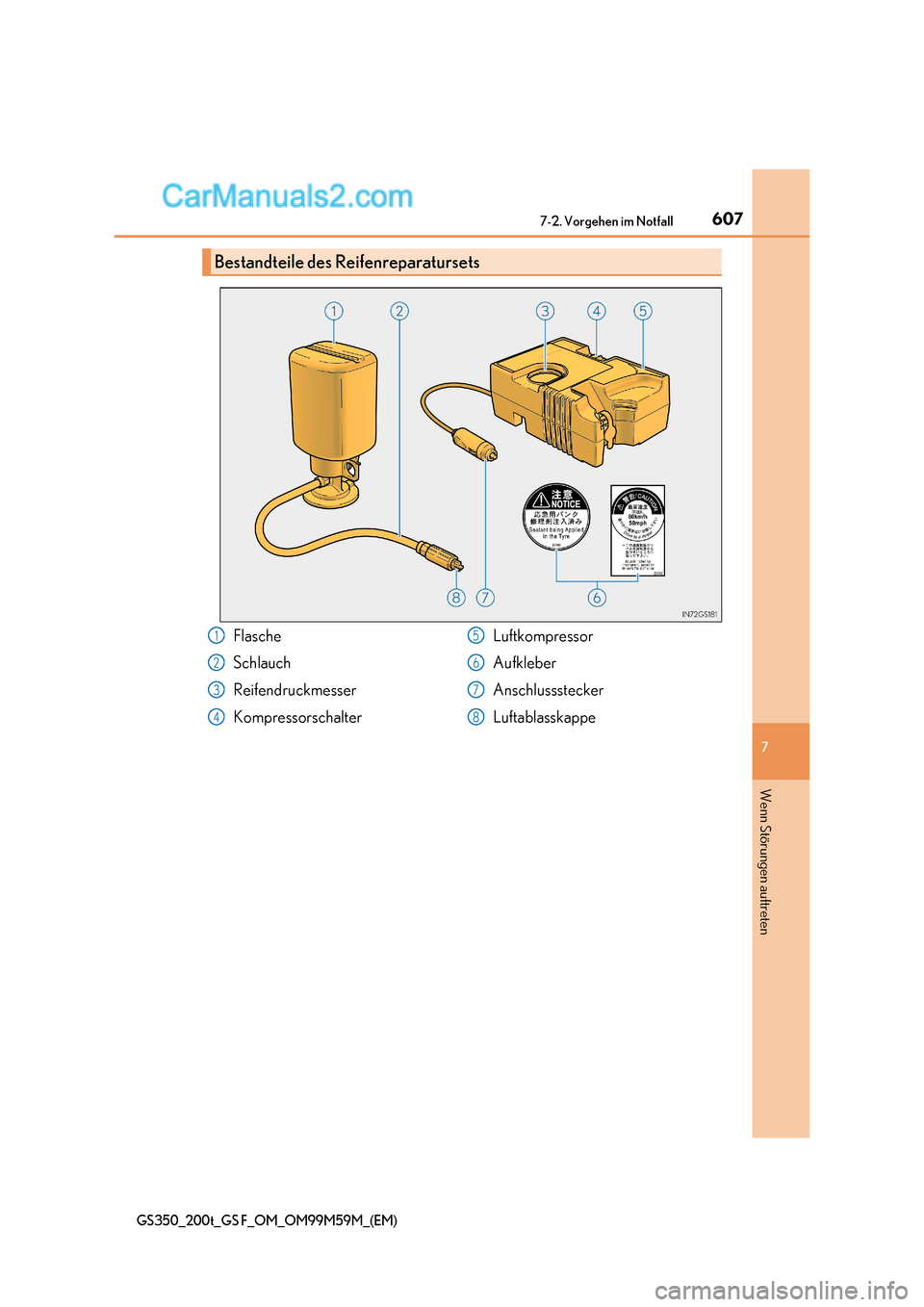

Bestandteile des Reifenreparatursets
Flasche
Schlauch
Reifendruckmesser
Kompressorschalter Luftkompressor
Aufkleber
Anschlussstecker
Luftablasskappe1
2
3
4
5
6
7
8

6087-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)

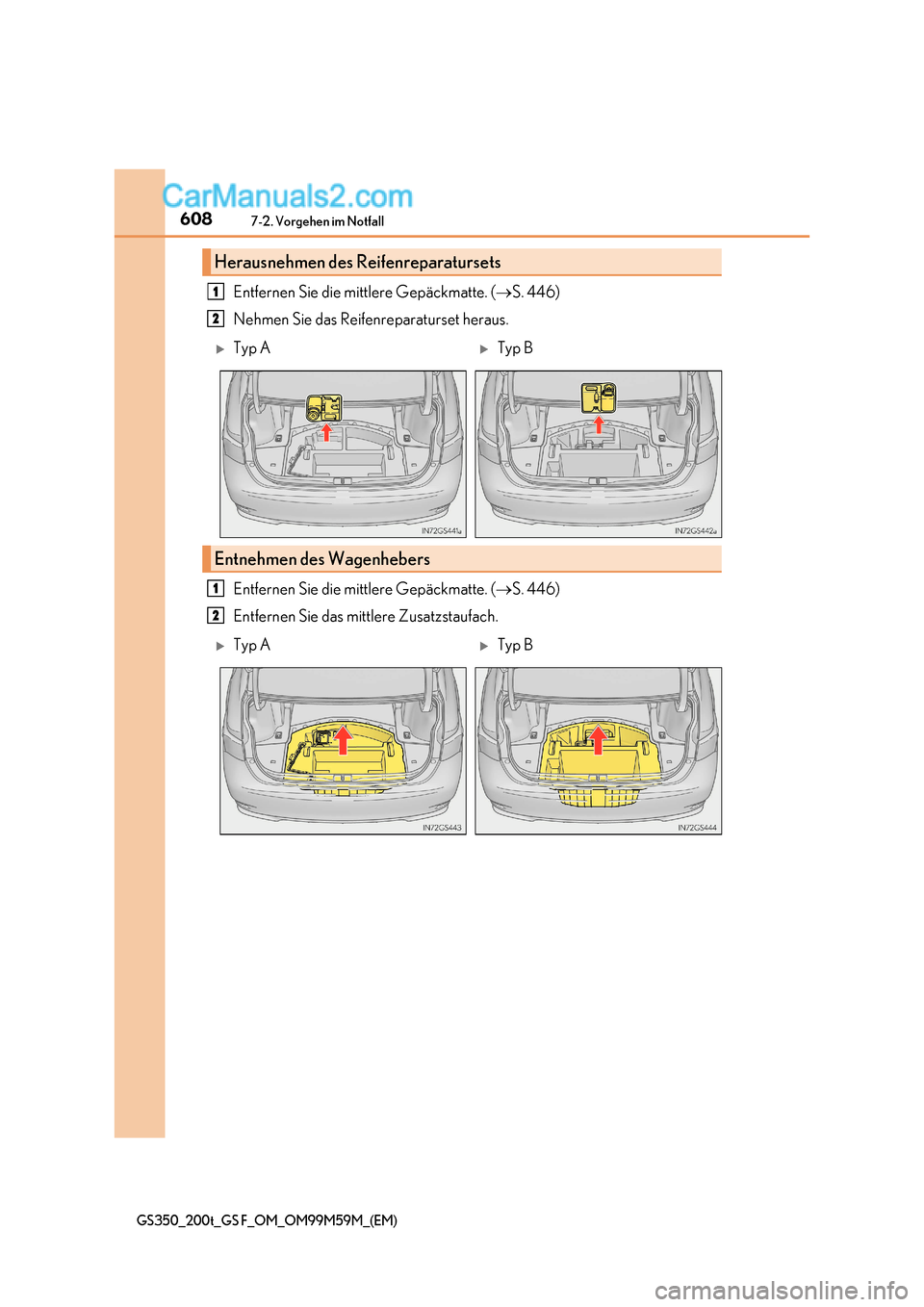

Entfernen Sie die mittlere Gepäckmatte. ( S. 446)
Nehmen Sie das Reifenreparaturset heraus.
Entfernen Sie die mittlere Gepäckmatte. ( S. 446)
Entfernen Sie das mittlere Zusatzstaufach.
Herausnehmen des Reifenreparatursets
1
2
Typ ATyp B
Entnehmen des Wagenhebers
1
2
Typ ATyp B

609
7-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS350_200t_GS F_OM_OM99M59M_(EM)

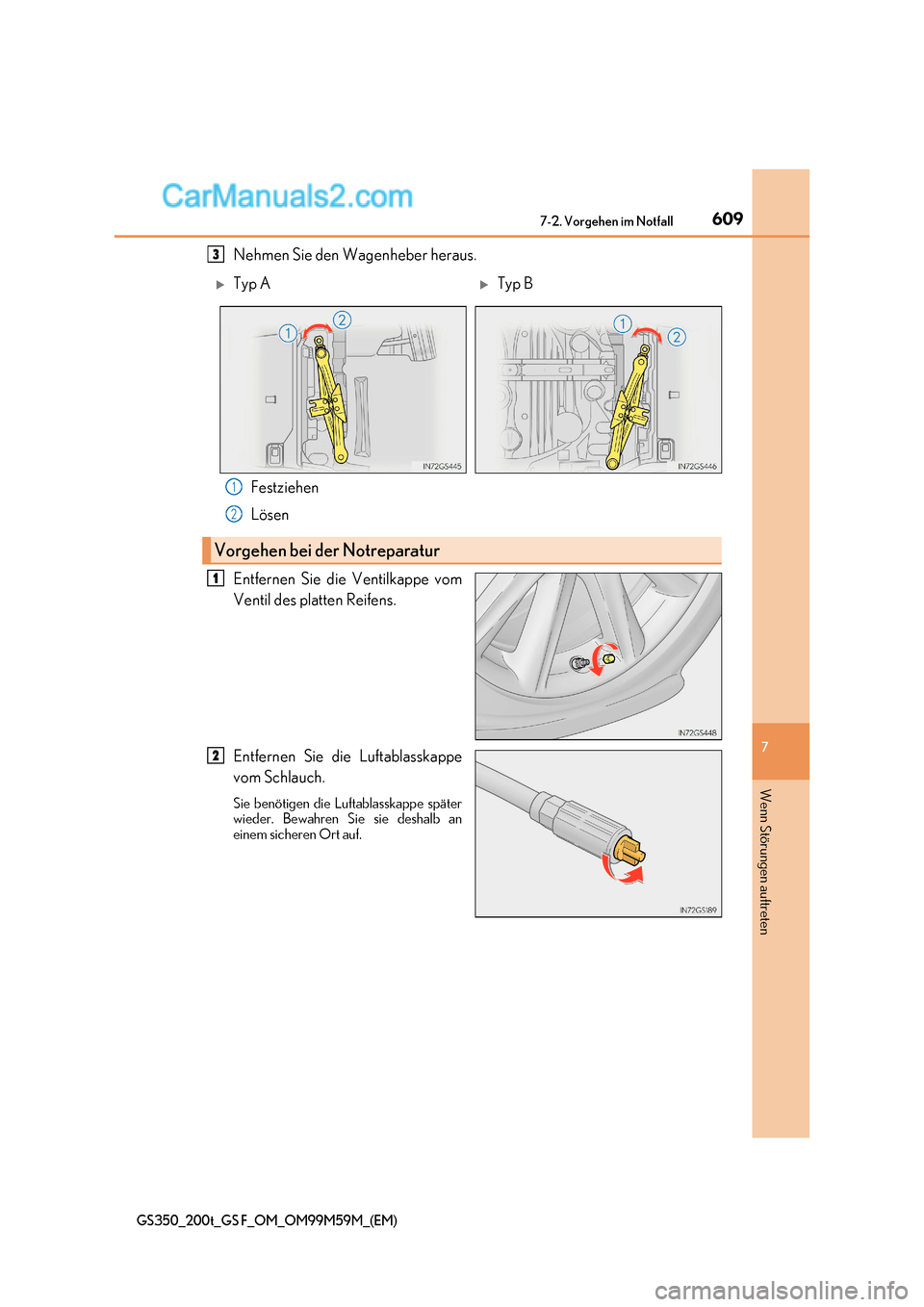

Nehmen Sie den Wagenheber heraus.
Festziehen
Lösen
Entfernen Sie die Ventilkappe vom
Ventil des platten Reifens.
Entfernen Sie die Luftablasskappe
vom Schlauch.
Sie benötigen die Luftablasskappe später
wieder. Bewahren Sie sie deshalb an
einem sicheren Ort auf.3
Typ ATyp B
1
2
Vorgehen bei der Notreparatur
1
2

6107-2. Vorgehen im Notfall
GS350_200t_GS F_OM_OM99M59M_(EM)

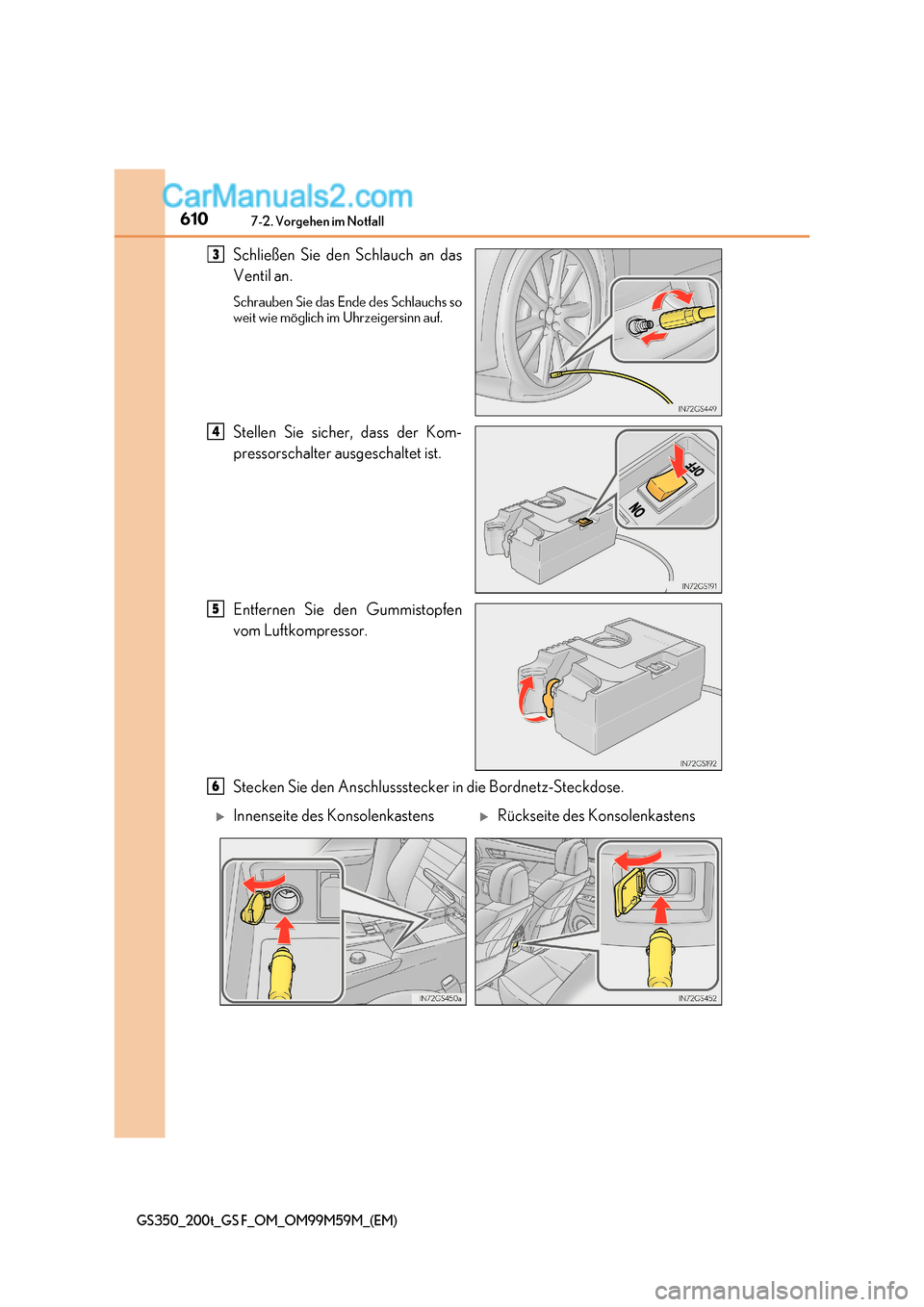

Schließen Sie den Schlauch an das
Ventil an.
Schrauben Sie das Ende des Schlauchs so
weit wie möglich im Uhrzeigersinn auf.
Stellen Sie sicher, dass der Kom-
pressorschalter ausgeschaltet ist.
Entfernen Sie den Gummistopfen
vom Luftkompressor.
Stecken Sie den Anschlussstecker in die Bordnetz-Steckdose.3
4
5
6
Innenseite des KonsolenkastensRückseite des Konsolenkastens
