Lexus GS250 2014 Betriebsanleitung (in German)

511 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

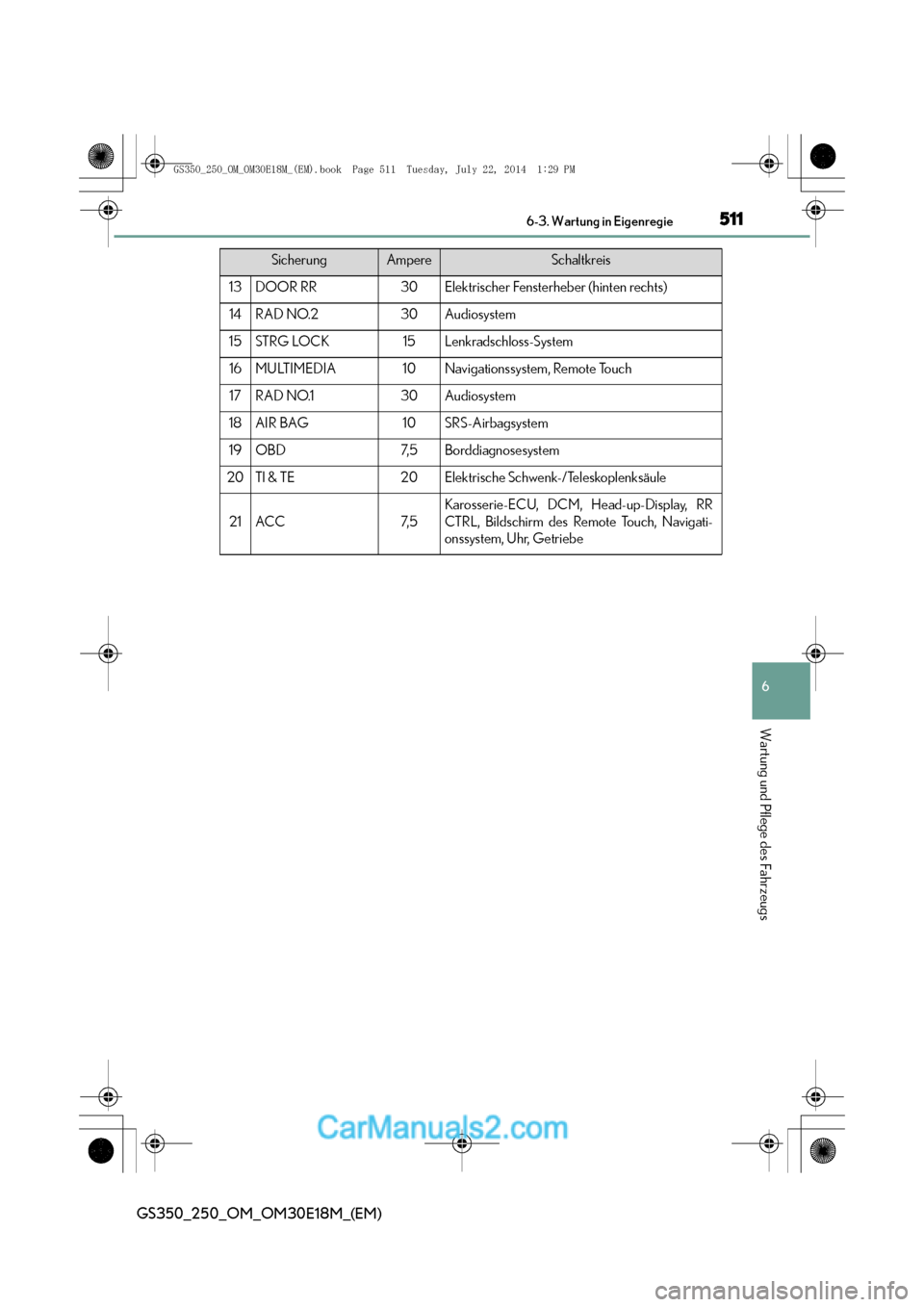

13DOOR RR30Elektrischer Fensterheber (hinten rechts)
14RAD NO.230Audiosystem
15STRG LOCK15Lenkradschloss-System
16MULTIMEDIA10Navigationssystem, Remote Touch
17RAD NO.130Audiosystem
18AIR BAG10SRS-Airbagsystem
19OBD7, 5Borddiagnosesystem
20TI & TE20Elektrische Schwenk-/Teleskoplenksäule
21ACC7, 5
Karosserie-ECU, DCM, Head-up-Display, RR
CTRL, Bildschirm des Remote Touch, Navigati-
onssystem, Uhr, Getriebe
SicherungAmpereSchaltkreis
GS350_250_OM_OM30E18M_(EM).book Page 511 Tuesday, July 22, 2014 1:29 PM

5126-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

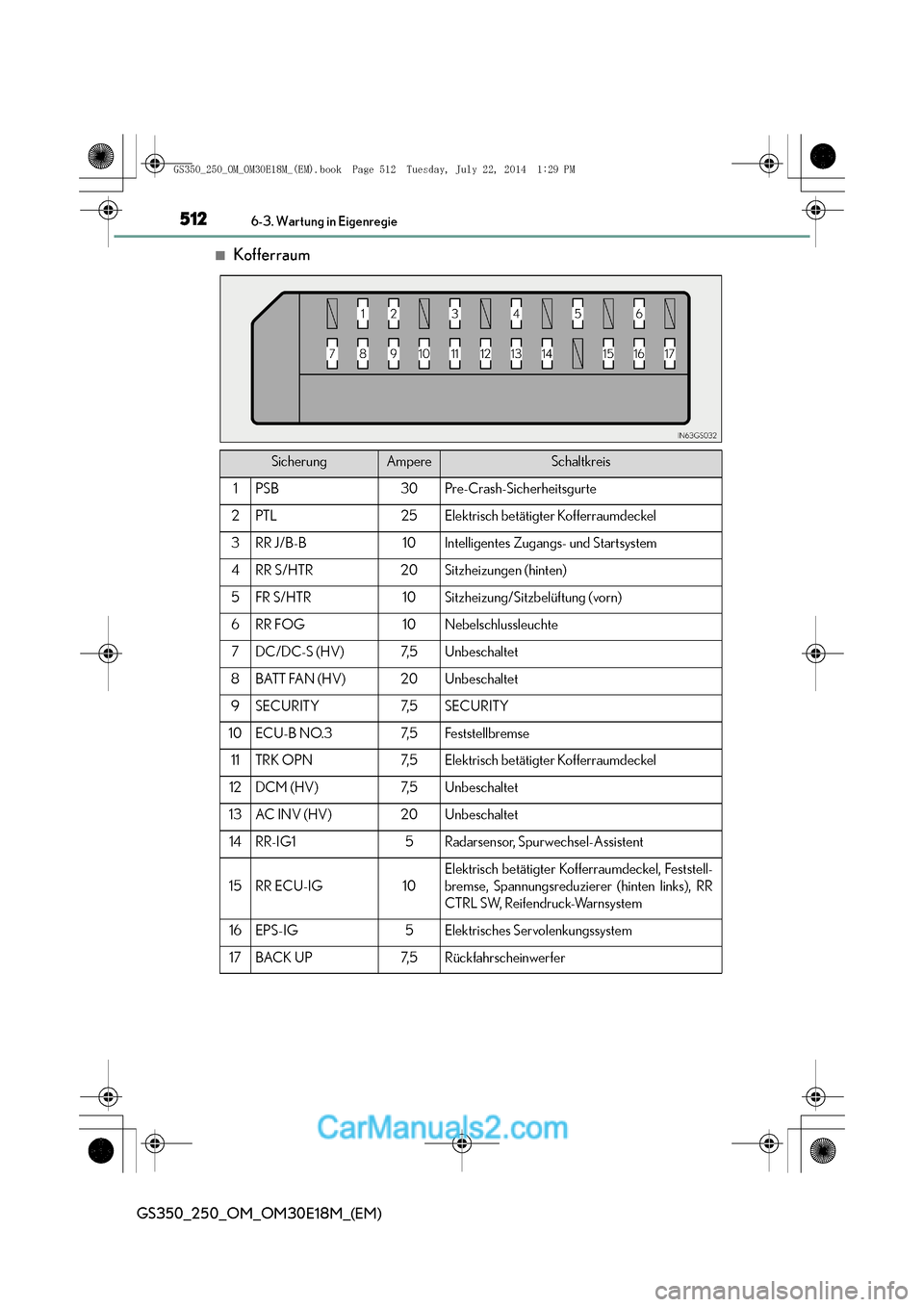

■Kofferraum
SicherungAmpereSchaltkreis
1PSB30Pre-Crash-Sicherheitsgurte
2PTL25Elektrisch betätigter Kofferraumdeckel
3RR J/B-B10Intelligentes Zugangs- und Startsystem
4RR S/HTR20Sitzheizungen (hinten)
5FR S/HTR10Sitzheizung/Sitzbelüftung (vorn)
6RR FOG10Nebelschlussleuchte
7DC/DC-S (HV)7, 5Unbeschaltet
8BATT FAN (HV)20Unbeschaltet
9SECURITY7, 5SECURITY
10ECU-B NO.37, 5Feststellbremse
11TRK OPN7, 5Elektrisch betätigter Kofferraumdeckel
12DCM (HV)7, 5Unbeschaltet
13AC IN V (HV )20Unbeschaltet
14RR-IG15Radarsensor, Spurwechsel-Assistent
15RR ECU-IG10
Elektrisch betätigter Kofferraumdeckel, Feststell-
bremse, Spannungsreduzierer (hinten links), RR
CTRL SW, Reifendruck-Warnsystem
16EPS-IG5Elektrisches Servolenkungssystem
17BACK UP7, 5Rückfahrscheinwerfer
GS350_250_OM_OM30E18M_(EM).book Page 512 Tuesday, July 22, 2014 1:29 PM

513 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

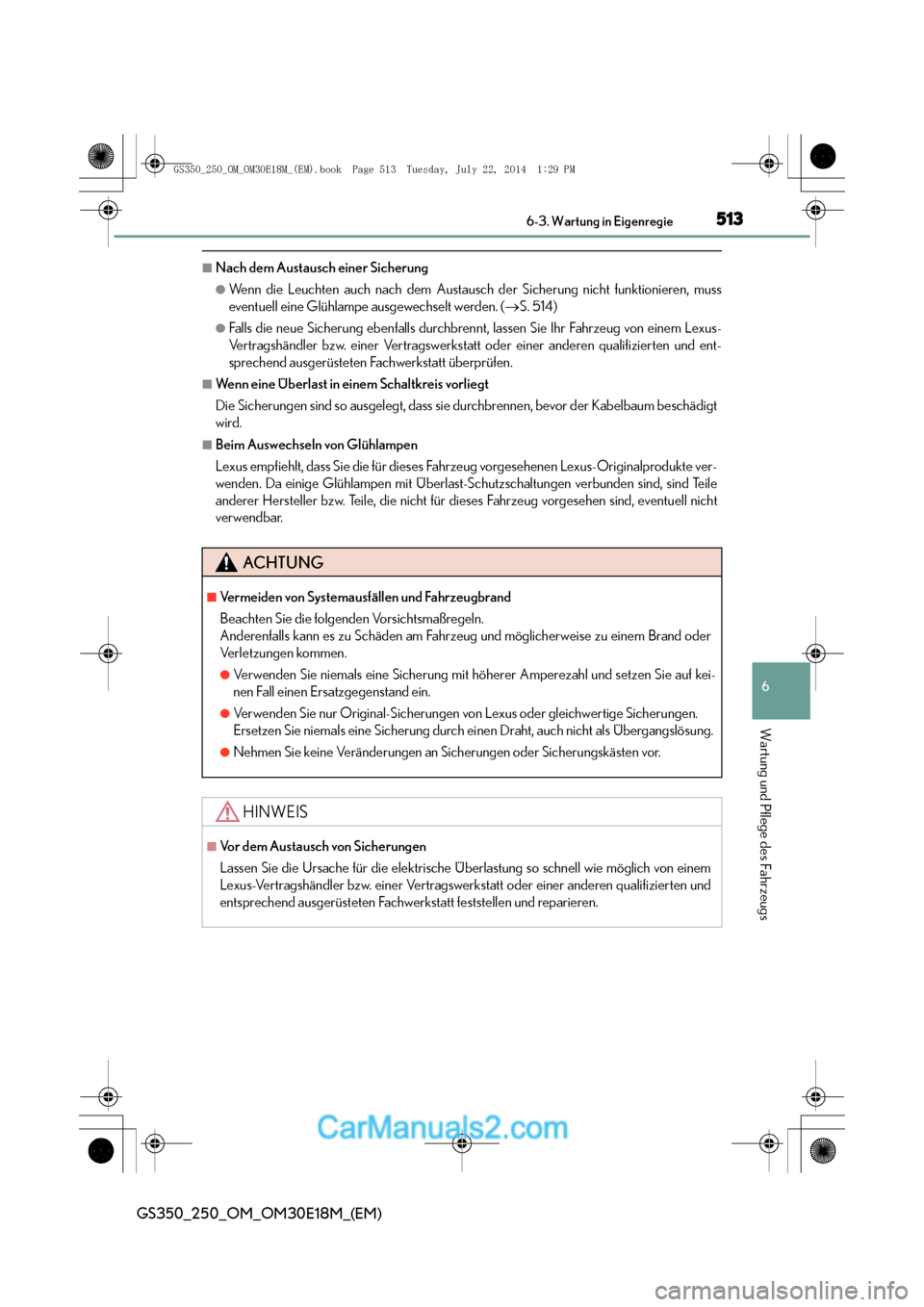

■Nach dem Austausch einer Sicherung
●Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren, muss
eventuell eine Glühlampe ausgewechselt werden. ( →S. 514)
●Falls die neue Sicherung ebenfalls durchbrennt, lassen Sie Ihr Fahrzeug von einem Lexus-
Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
■Wenn eine Überlast in einem Schaltkreis vorliegt
Die Sicherungen sind so ausgelegt, dass sie durchbrennen, bevor der Kabelbaum beschädigt
wird.
■Beim Auswechseln von Glühlampen
Lexus empfiehlt, dass Sie die für dieses Fahrzeug vorgesehenen Lexus-Originalprodukte ver-
wenden. Da einige Glühlampen mit Überlast-Schutzschaltungen verbunden sind, sind Teile
anderer Hersteller bzw. Teile, die nicht für dieses Fahrzeug vorgesehen sind, eventuell nicht
verwendbar.
ACHTUNG
■Vermeiden von Systemausfällen und Fahrzeugbrand
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu Schäden am Fahrzeug und möglicherweise zu einem Brand oder
Verletzungen kommen.
●Verwenden Sie niemals eine Sicherung mit hö herer Amperezahl und setzen Sie auf kei-
nen Fall einen Ersatzgegenstand ein.
●Verwenden Sie nur Original-Sicherungen von Lexus oder gleichwertige Sicherungen.
Ersetzen Sie niemals eine Sicherung durch ei nen Draht, auch nicht als Übergangslösung.
●Nehmen Sie keine Veränderungen an Sicherungen oder Sicherungskästen vor.
HINWEIS
■Vor dem Austausch von Sicherungen
Lassen Sie die Ursache für die elektrische Üb erlastung so schnell wie möglich von einem
Lexus-Vertragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt feststellen und reparieren.
GS350_250_OM_OM30E18M_(EM).book Page 513 Tuesday, July 22, 20 14 1:29 PM

5146-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

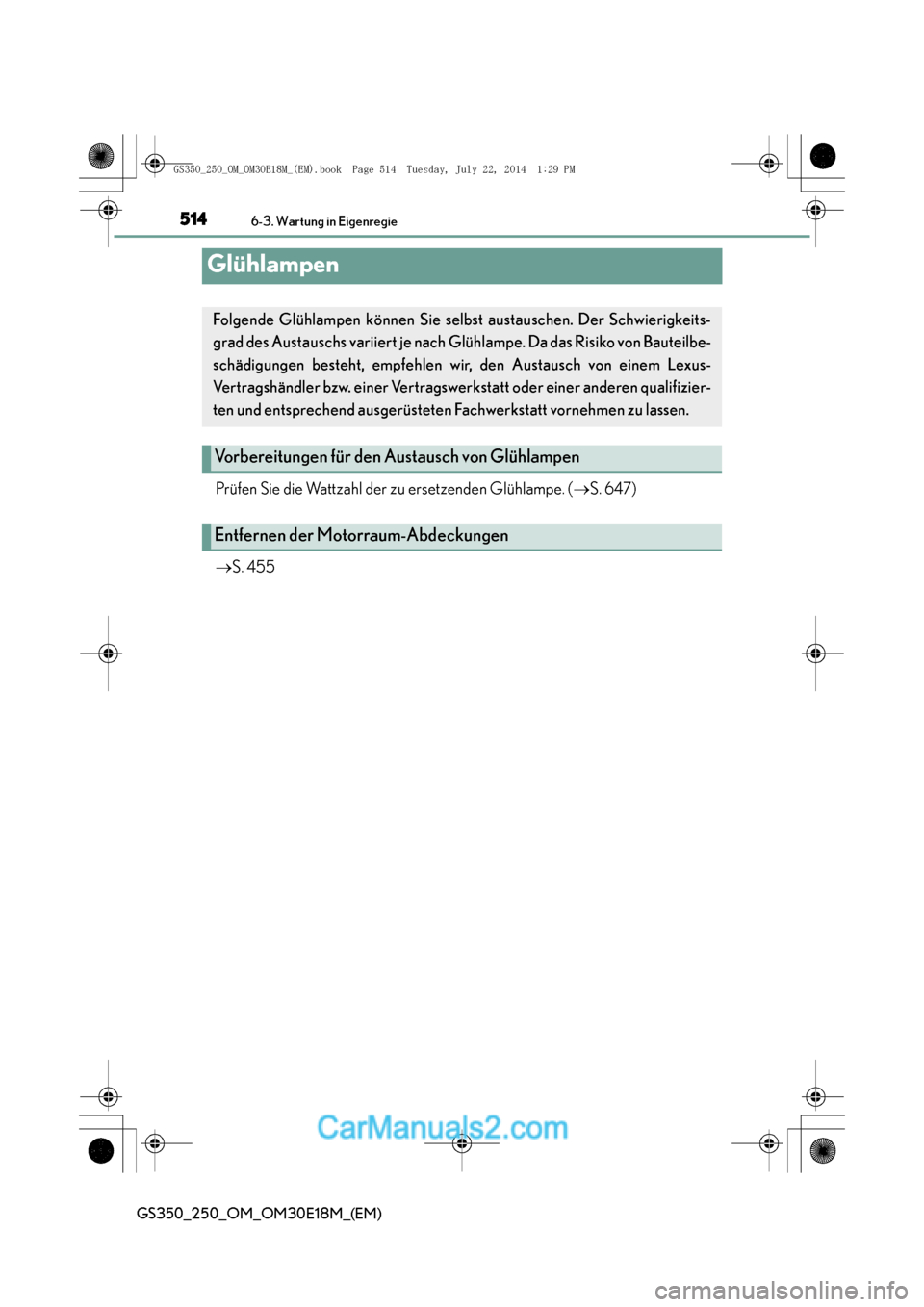

Glühlampen
Prüfen Sie die Wattzahl der zu ersetzenden Glühlampe. (→S. 647)
→ S. 455
Folgende Glühlampen können Sie selbst austauschen. Der Schwierigkeits-
grad des Austauschs variiert je nach Glühlampe. Da das Risiko von Bauteilbe-
schädigungen besteht, empfehlen wir, den Austausch von einem Lexus-
Vertragshändler bzw. einer Vertragswerk statt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Glühlampen
Entfernen der Motorraum-Abdeckungen
GS350_250_OM_OM30E18M_(EM).book Page 514 Tuesday, July 22, 20 14 1:29 PM

515 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

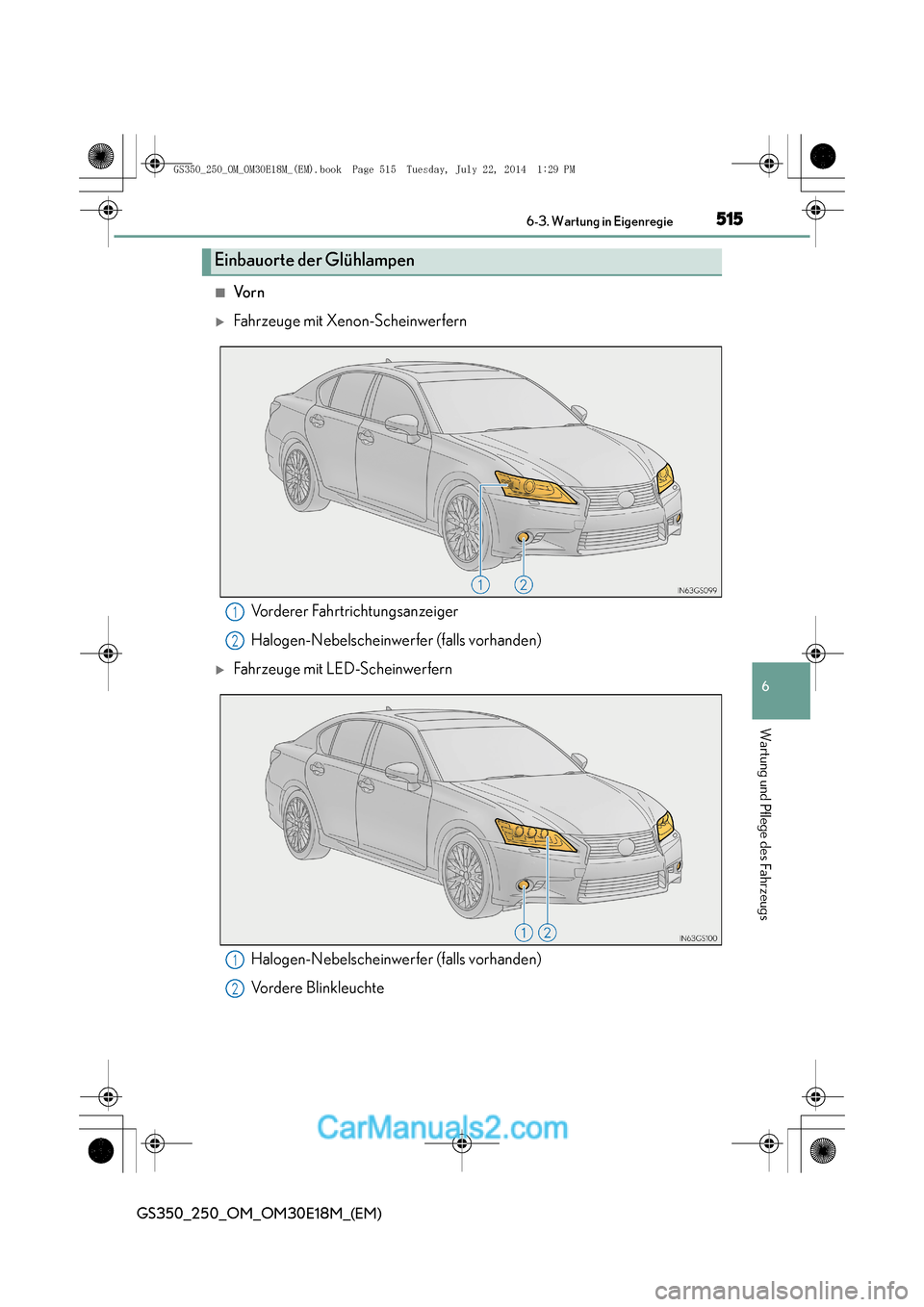

■Vo r n
XFahrzeuge mit Xenon-Scheinwerfern
XFahrzeuge mit LED-Scheinwerfern
Einbauorte der Glühlampen
Vorderer Fahrtrichtungsanzeiger
Halogen-Nebelscheinwerfer (falls vorhanden)1
2
Halogen-Nebelscheinwerfer (falls vorhanden)
Vordere Blinkleuchte1
2
GS350_250_OM_OM30E18M_(EM).book Page 515 Tuesday, July 22, 2014 1:29 PM

5166-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

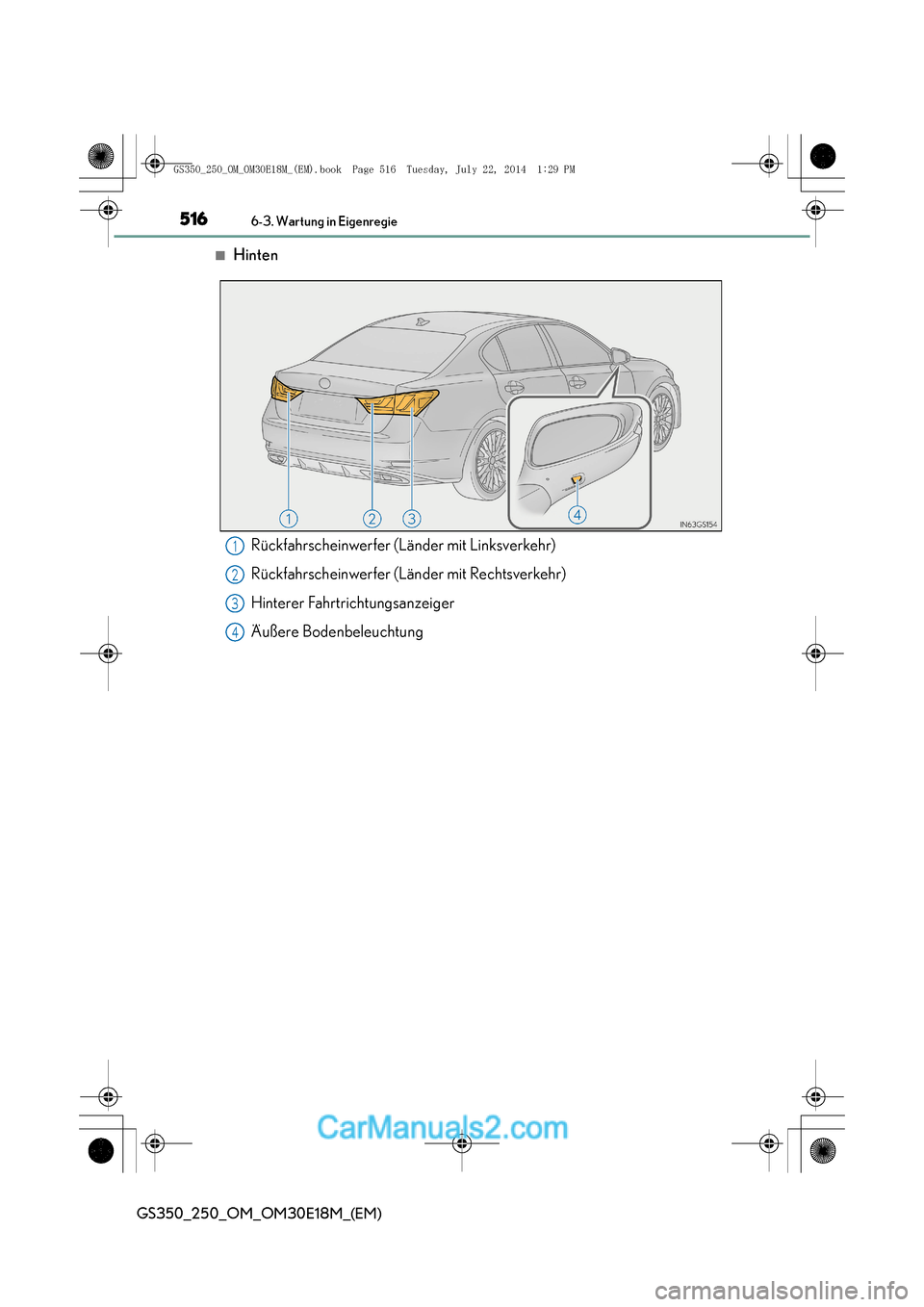

■Hinten
Rückfahrscheinwerfer (Länder mit Linksverkehr)
Rückfahrscheinwerfer (Länder mit Rechtsverkehr)
Hinterer Fahrtrichtungsanzeiger
Äußere Bodenbeleuchtung1
2
3
4
GS350_250_OM_OM30E18M_(EM).book Page 516 Tuesday, July 22, 2014 1:29 PM

517 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

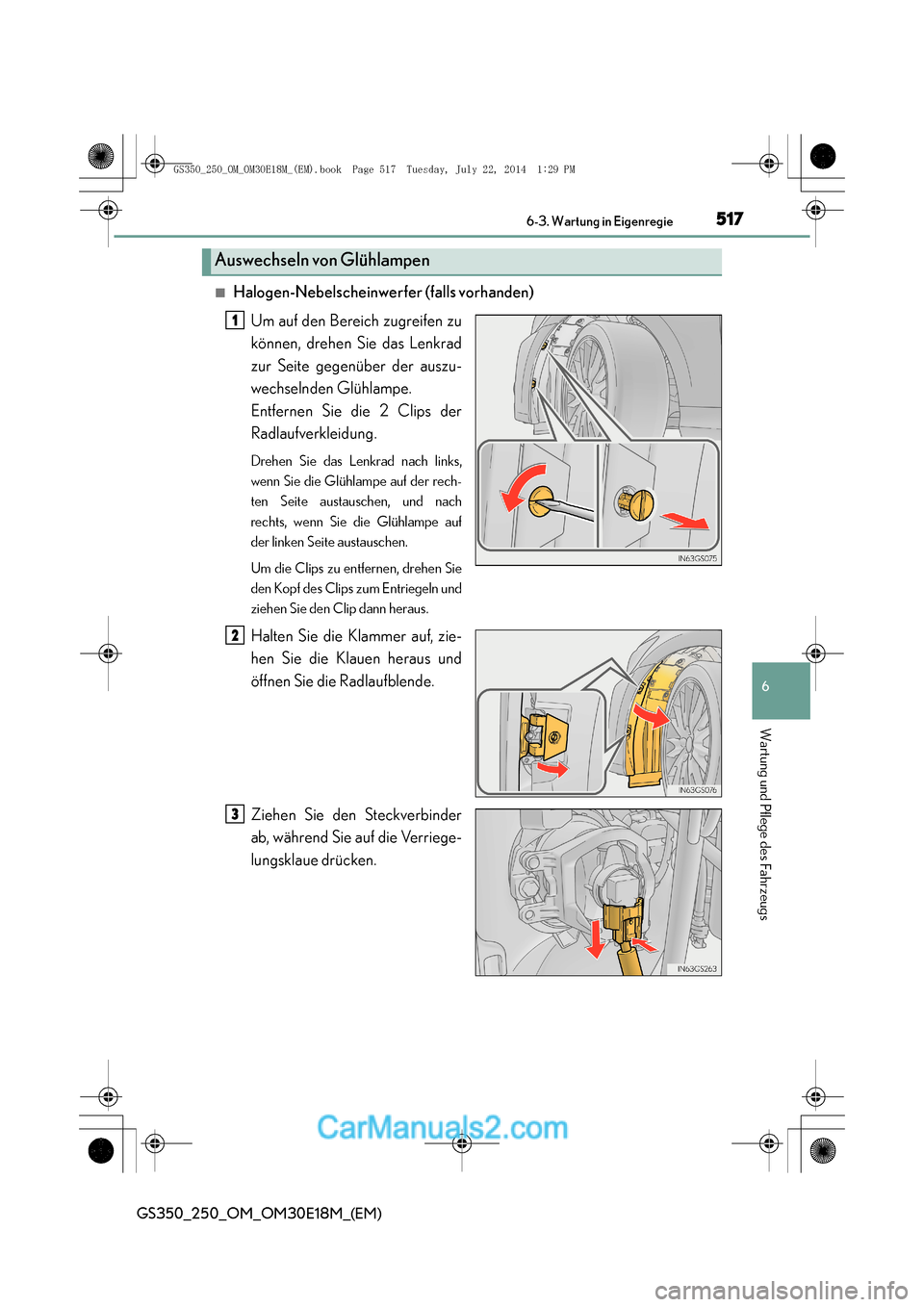

■Halogen-Nebelscheinwerfer (falls vorhanden)Um auf den Bereich zugreifen zu
können, drehen Sie das Lenkrad
zur Seite gegenüber der auszu-
wechselnden Glühlampe.
Entfernen Sie die 2 Clips der
Radlaufverkleidung.
Drehen Sie das Lenkrad nach links,
wenn Sie die Glühlampe auf der rech-
ten Seite austauschen, und nach
rechts, wenn Sie die Glühlampe auf
der linken Seite austauschen.
Um die Clips zu entfernen, drehen Sie
den Kopf des Clips zum Entriegeln und
ziehen Sie den Clip dann heraus.
Halten Sie die Klammer auf, zie-
hen Sie die Klauen heraus und
öffnen Sie die Radlaufblende.
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verriege-
lungsklaue drücken.
Auswechseln von Glühlampen
1
2
3
GS350_250_OM_OM30E18M_(EM).book Page 517 Tuesday, July 22, 20 14 1:29 PM

5186-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

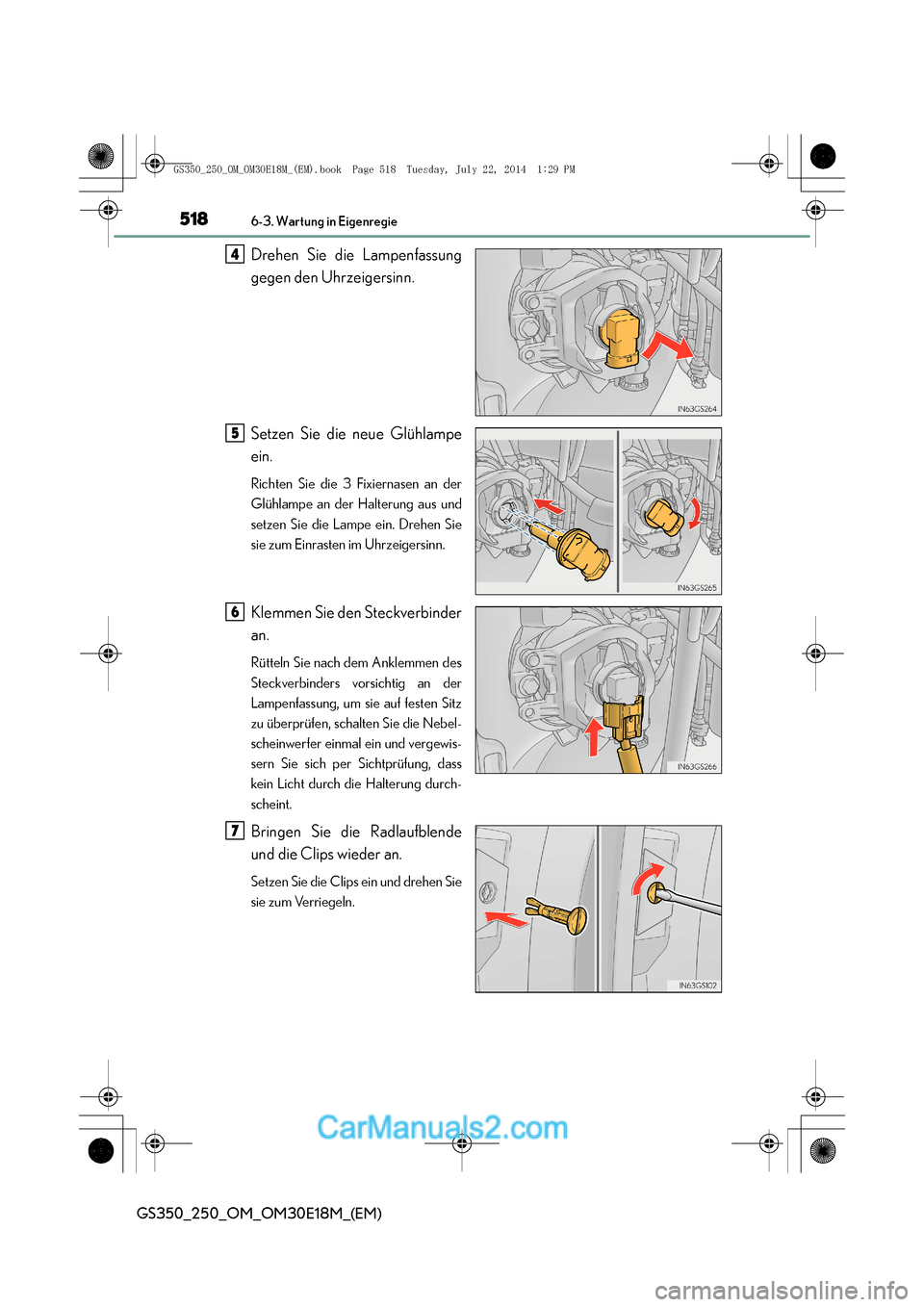

Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Setzen Sie die neue Glühlampe
ein.
Richten Sie die 3 Fixiernasen an der
Glühlampe an der Halterung aus und
setzen Sie die Lampe ein. Drehen Sie
sie zum Einrasten im Uhrzeigersinn.
Klemmen Sie den Steckverbinder
an.
Rütteln Sie nach dem Anklemmen des
Steckverbinders vorsichtig an der
Lampenfassung, um sie auf festen Sitz
zu überprüfen, schalten Sie die Nebel-
scheinwerfer einmal ein und vergewis-
sern Sie sich per Sichtprüfung, dass
kein Licht durch die Halterung durch-
scheint.
Bringen Sie die Radlaufblende
und die Clips wieder an.
Setzen Sie die Clips ein und drehen Sie
sie zum Verriegeln.
4
5
6
7
GS350_250_OM_OM30E18M_(EM).book Page 518 Tuesday, July 22, 2014 1:29 PM

519 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS350_250_OM_OM30E18M_(EM)

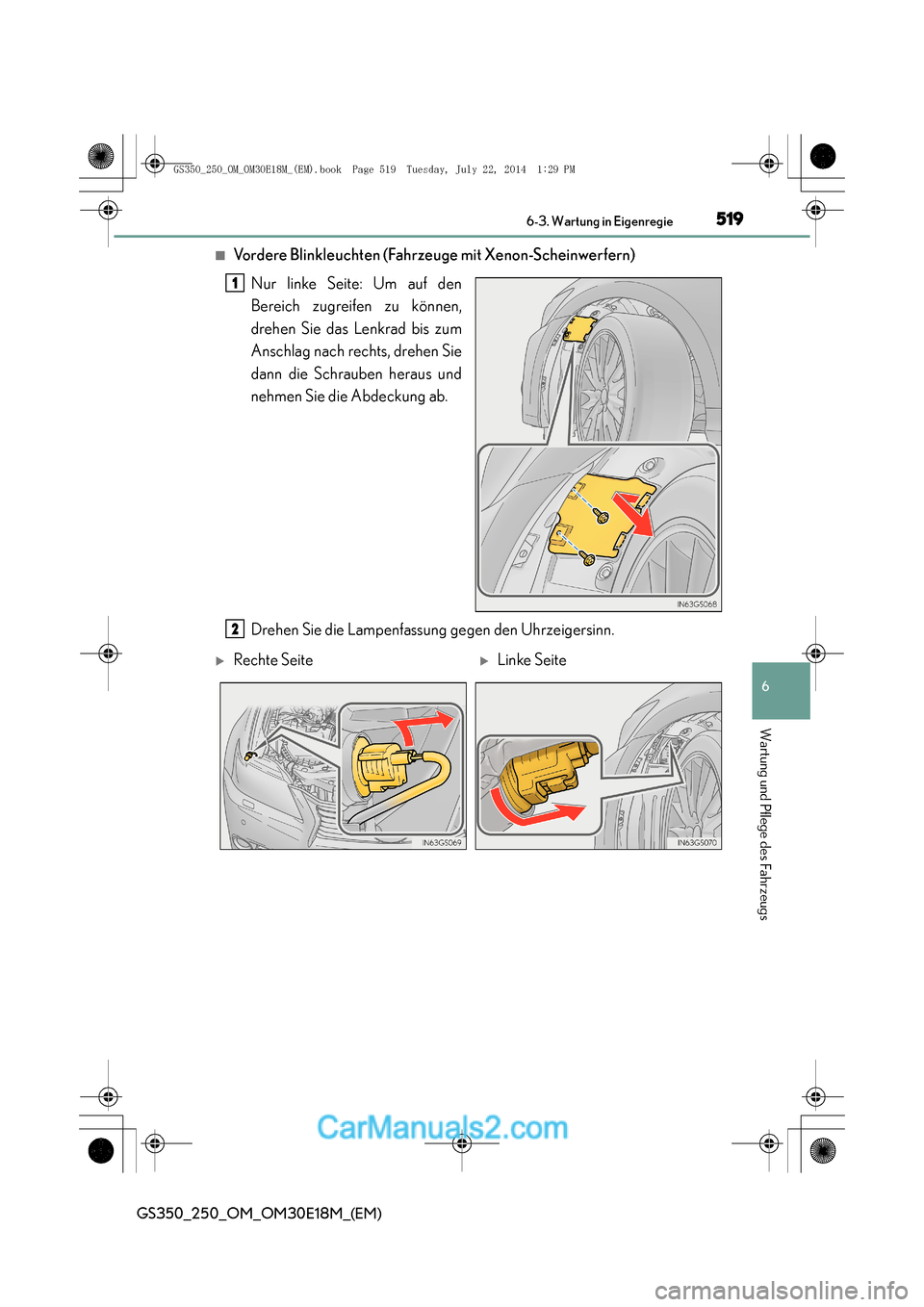

■Vordere Blinkleuchten (Fahrzeuge mit Xenon-Scheinwerfern)Nur linke Seite: Um auf den
Bereich zugreifen zu können,
drehen Sie das Lenkrad bis zum
Anschlag nach rechts, drehen Sie
dann die Schrauben heraus und
nehmen Sie die Abdeckung ab.
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
1
2
XRechte SeiteXLinke Seite
GS350_250_OM_OM30E18M_(EM).book Page 519 Tuesday, July 22, 20 14 1:29 PM

5206-3. Wartung in Eigenregie
GS350_250_OM_OM30E18M_(EM)

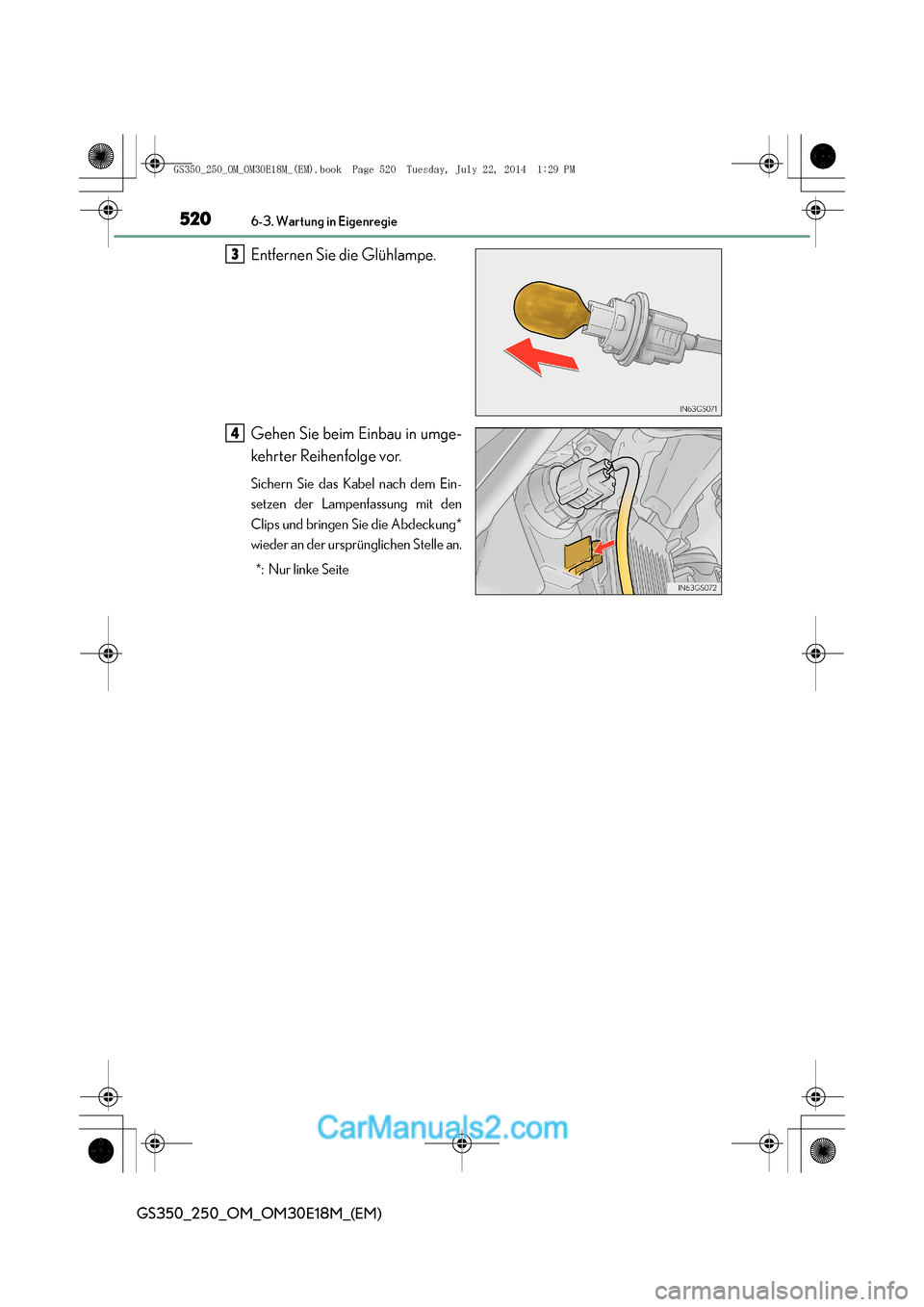

Entfernen Sie die Glühlampe.
Gehen Sie beim Einbau in umge-
kehrter Reihenfolge vor.
Sichern Sie das Kabel nach dem Ein-
setzen der Lampenfassung mit den
Clips und bringen Sie die Abdeckung*
wieder an der ursprünglichen Stelle an.*: Nur linke Seite
3
4
GS350_250_OM_OM30E18M_(EM).book Page 520 Tuesday, July 22, 20 14 1:29 PM
