Lexus GS300h 2016 Инструкция по эксплуатации (in Russian)

501 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем

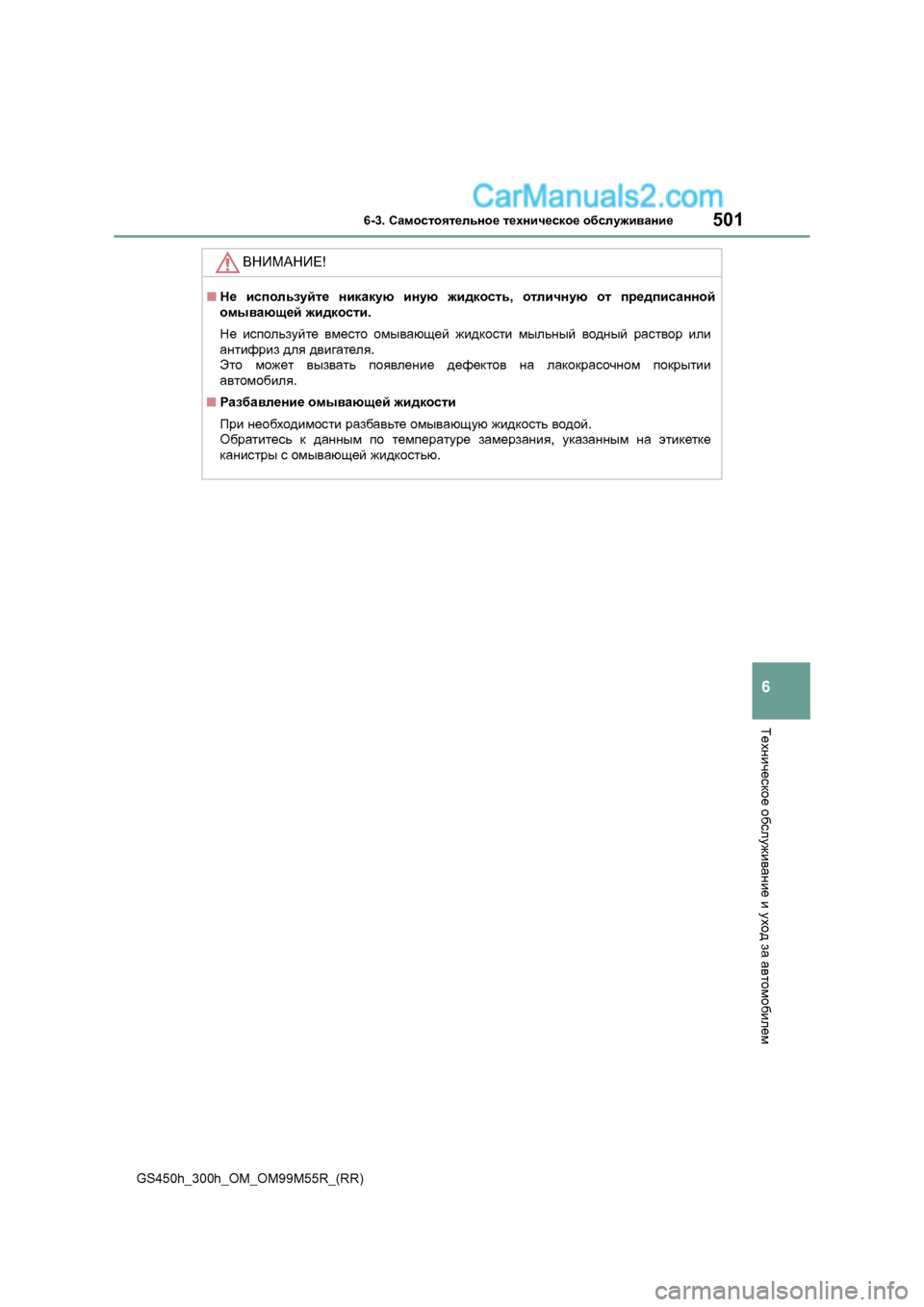

ВНИМАНИЕ !
■Не используйте никакую иную жидкость , отличную от предписанной
омывающей жидкости .
Не используйте вместо омывающей жидкости мыльный водный раствор или
антифриз для двигателя .
Это может вызвать появление дефектов на лакокрасочном покрытии
автомобиля .
■ Разбавление омывающей жидкости
При необходимости разбавьте омывающую жидкость водой .
Обратитесь к данным по температуре замерзания , указанным на этикетке
канистры с омывающей жидкостью .

5026-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)

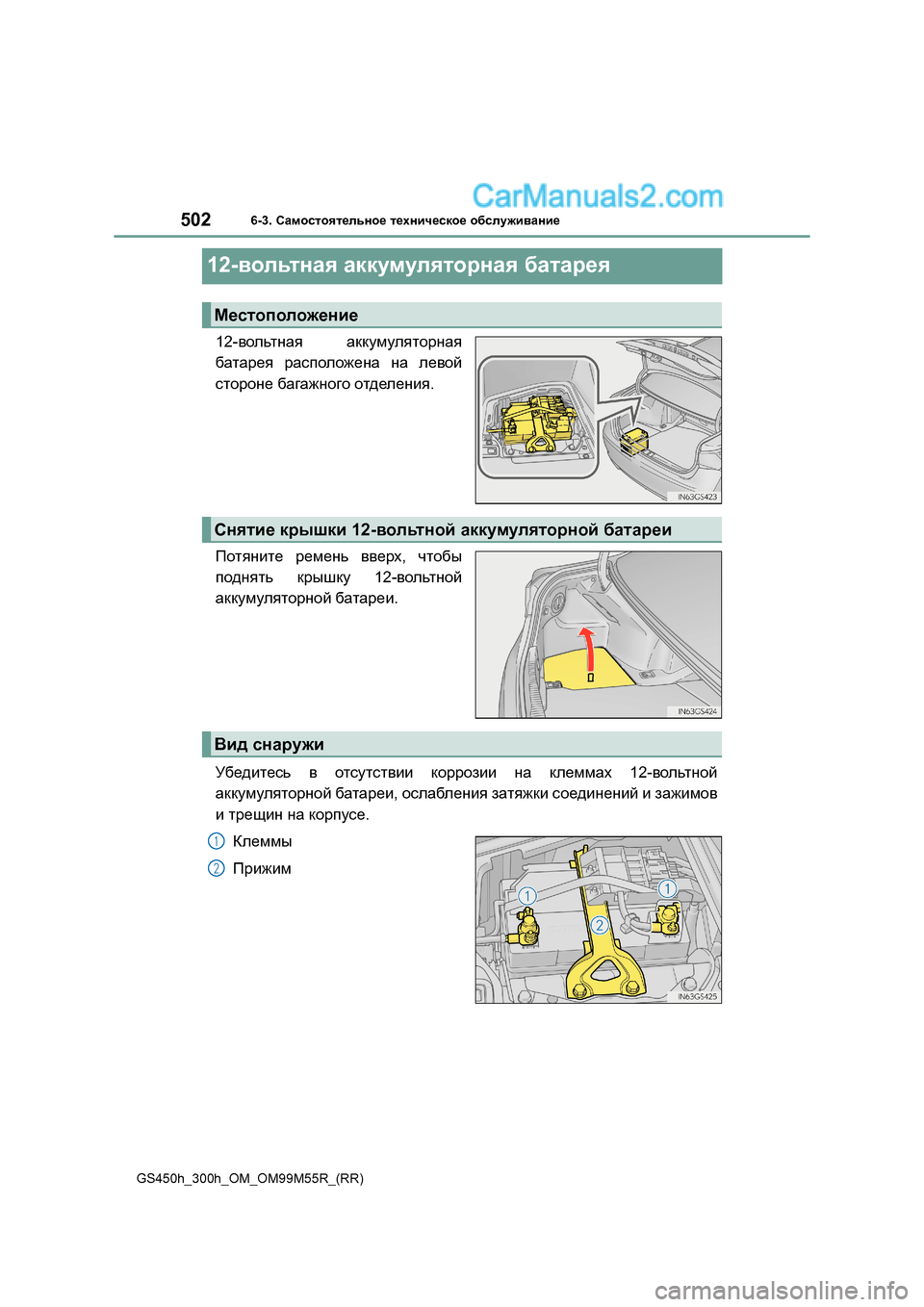

12- вольтная аккумуляторная батарея
12- вольтная аккумуляторная
батарея расположена на левой
стороне багажного отделения .
Потяните ремень вверх , чтобы
поднять крышку 12-вольтной
аккумуляторной батареи .
Убедитесь в отсутствии коррозии на клеммах 12-вольтной
аккумуляторной батареи , ослабления затяжки соединений и зажимов
и трещин на корпусе .
Клеммы
Прижим
Местоположение
Снятие крышки 12-вольтной аккумуляторной батареи
Вид снаружи
1
2

503 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
Предупреждающие символы на верхней стороне 12-вольтной
аккумуляторной батареи имеют следующие значения :
■Перед подзарядкой
При подзарядке 12-вольтная аккумуляторная батарея выделяет
легковоспламеняющийся и взрывоопасный газообразный водород . Поэтому при
подзарядке необходимо соблюдать следующие меры предосторожности :
● При подзарядке без снятия 12-вольтной аккумуляторной батареи с автомобиля
отсоедините от аккумуляторной батареи провод массы (отрицательный ).
● При подсоединении проводов зарядного устройства к 12- вольтной
аккумуляторной батарее и их отсоединении проследите за тем , чтобы
выключатель питания на зарядном устройстве был выключен .
Предупреждающие символы
Не курить , не допускать
воздействия открытого
огня и искрКислота 12- вольтной
аккумуляторной батареи
Защищайте глазаСм . инструкцию по
эксплуатации
Прячьте от детейВзрывоопасный газ

5046-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR) ■

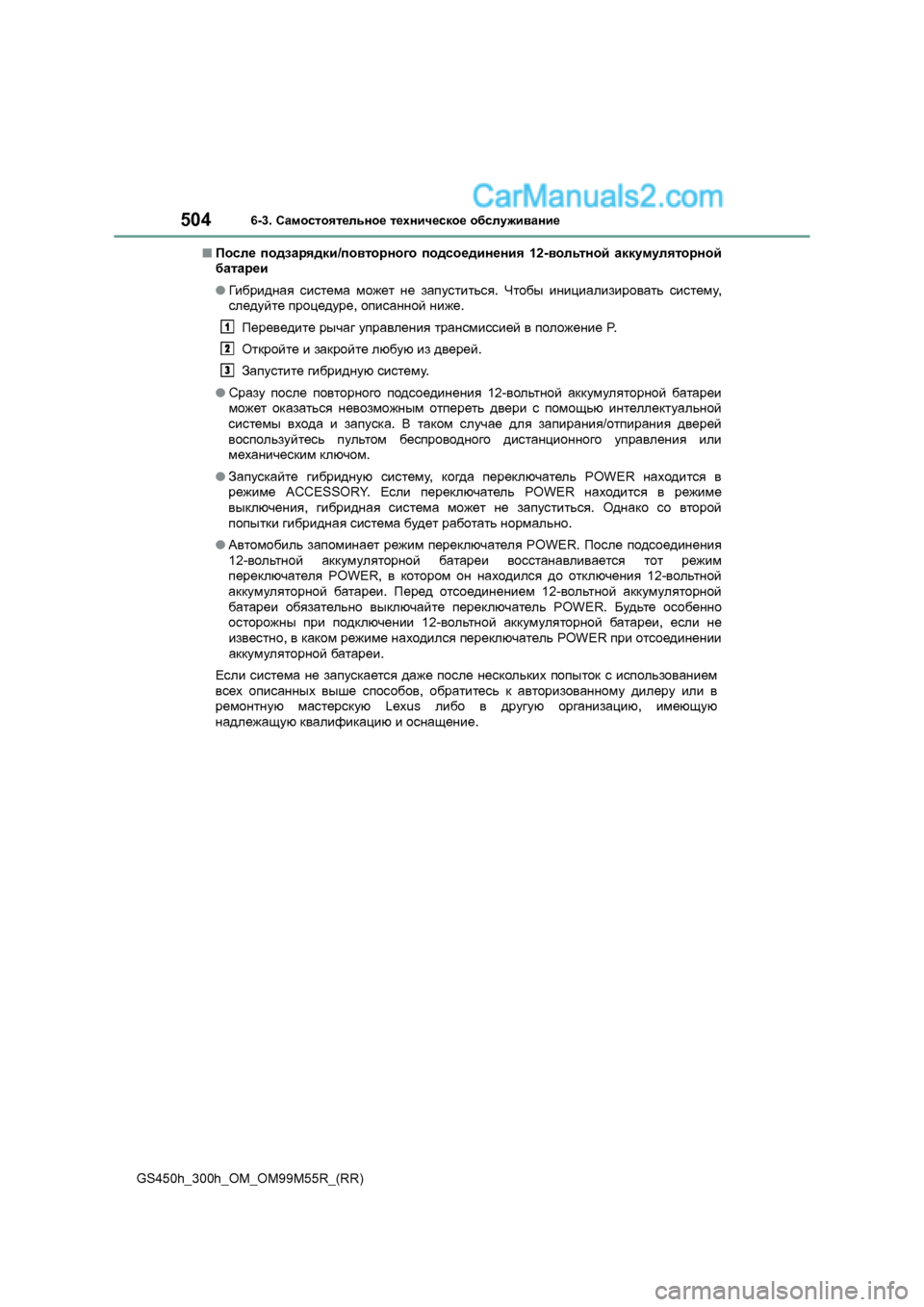

После подзарядки /повторного подсоединения 12-вольтной аккумуляторной
батареи
● Гибридная система может не запуститься . Чтобы инициализировать систему ,
следуйте процедуре , описанной ниже .
Переведите рычаг управления трансмиссией в положение P.
Откройте и закройте любую из дверей .
Запустите гибридную систему .
● Сразу после повторного подсоединения 12-вольтной аккумуляторной батареи
может оказаться невозможным отпереть двери с помощью интеллектуальной
системы входа и запуска . В таком случае для запирания /отпирания дверей
воспользуйтесь пультом беспроводного дистанционного управления или
механическим ключом .
● Запускайте гибридную систему , когда переключатель POWER находится в
режиме ACCESSORY. Если переключатель POWER находится в режиме
выключения , гибридная система может не запуститься . Однако со второй
попытки гибридная система будет работать нормально .
● Автомобиль запоминает режим переключателя POWER. После подсоединения
12- вольтной аккумуляторной батареи восстанавливается тот режим
переключателя POWER, в котором он находился до отключения 12-вольтной
аккумуляторной батареи . Перед отсоединением 12-вольтной аккумуляторной
батареи обязательно выключайте переключатель POWER. Будьте особенно
осторожны при подключении 12-вольтной аккумуляторной батареи , если не
известно , в каком режиме находился переключатель POWER при отсоединении
аккумуляторной батареи .
Если система не запускается даже после нескольких попыток с использованием
всех описанных выше способов , обратитесь к авторизованному дилеру или в
ремонтную мастерскую Lexus либо в другую организацию , имеющую
надлежащую квалификацию и оснащение .
1
2
3

505 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
ПРЕДУПРЕЖДЕНИЕ
■ Химикаты , содержащиеся в 12- вольтной аккумуляторной батарее
В 12- вольтной аккумуляторной батарее содержится ядовитая и агрессивная
серная кислота , которая может выделять огнеопасный и взрывоопасный
газообразный водород . Для снижения риска смертельного исхода или тяжелых
травм при работе с 12- вольтной аккумуляторной батареей или около нее
соблюдайте следующие меры предосторожности :
● Не допускайте искрения при контакте инструментов с клеммами 12-вольтной
аккумуляторной батареи .
● Не курите и не зажигайте спички поблизости от 12- вольтной аккумуляторной
батареи .
● Избегайте попадания электролита в глаза , на кожу и одежду .
● Никогда не вдыхайте и не глотайте электролит .
● Надевайте защитные очки при работе рядом с 12- вольтной аккумуляторной
батареей .
● Не подпускайте детей к 12- вольтной аккумуляторной батарее .
■ Безопасное место для подзарядки 12-вольтной аккумуляторной батареи
Обязательно заряжайте 12-вольтную аккумуляторную батарею на открытой
площадке . Не заряжайте 12-вольтную аккумуляторную батарею в гараже или в
закрытом помещении , где отсутствует достаточная вентиляция .
■ Как подзаряжать 12-вольтную аккумуляторную батарею
Заряжайте при силе тока не более 5 A и убедитесь в том , что период
подзарядки не превышает в сумме 12 часов .
■ Меры предосторожности в отношении электролита
● Если электролит попал в глаза
Промывайте глаза чистой водой в течение 15 минут и немедленно обратитесь
за медицинской помощью . Если возможно , по дороге в ближайшее
медицинское учреждение продолжайте прикладывать к пораженному месту
смоченную водой губку или ткань .
● В случае попадания электролита на кожу
Тщательно промойте пораженное место . Если чувствуется боль или жжение ,
немедленно обратитесь за медицинской помощью .
● В случае попадания электролита на одежду
Он может впитываться через одежду в кожу . Незамедлительно снимите эту
одежду и при необходимости следуйте вышеописанной процедуре .
● При случайном проглатывании электролита
Выпейте большое количество воды или молока . Незамедлительно обратитесь
за медицинской помощью .

5066-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)

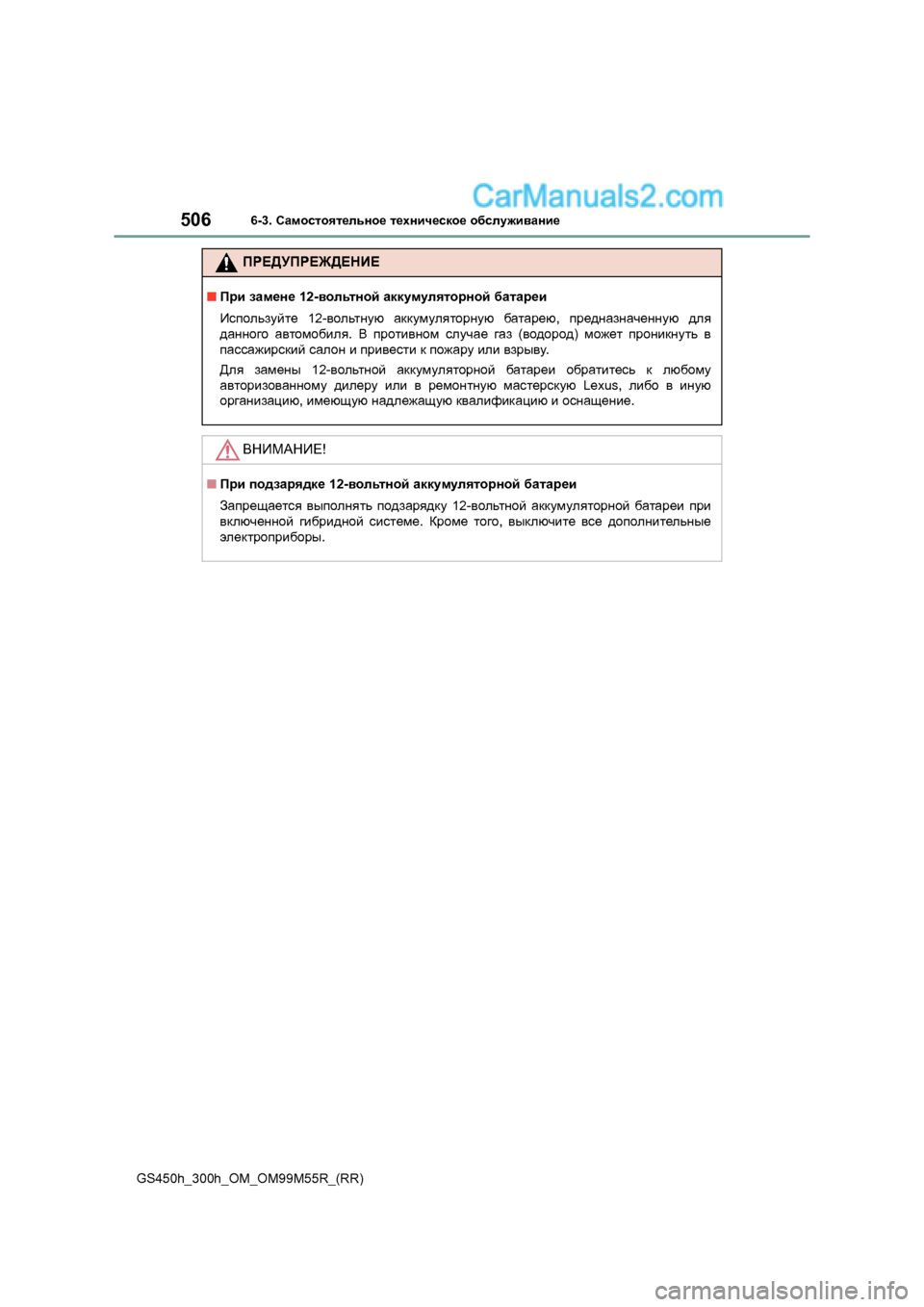

ПРЕДУПРЕЖДЕНИЕ
■ При замене 12-вольтной аккумуляторной батареи
Используйте 12-вольтную аккумуляторную батарею , предназначенную для
данного автомобиля . В противном случае газ (водород ) может проникнуть в
пассажирский салон и привести к пожару или взрыву .
Для замены 12-вольтной аккумуляторной батареи обратитесь к любому
авторизованному дилеру или в ремонтную мастерскую Lexus, либо в иную
организацию , имеющую надлежащую квалификацию и оснащение .
ВНИМАНИЕ !
■При подзарядке 12-вольтной аккумуляторной батареи
Запрещается выполнять подзарядку 12-вольтной аккумуляторной батареи при
включенной гибридной системе . Кроме того , выключите все дополнительные
электроприборы .

507 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем

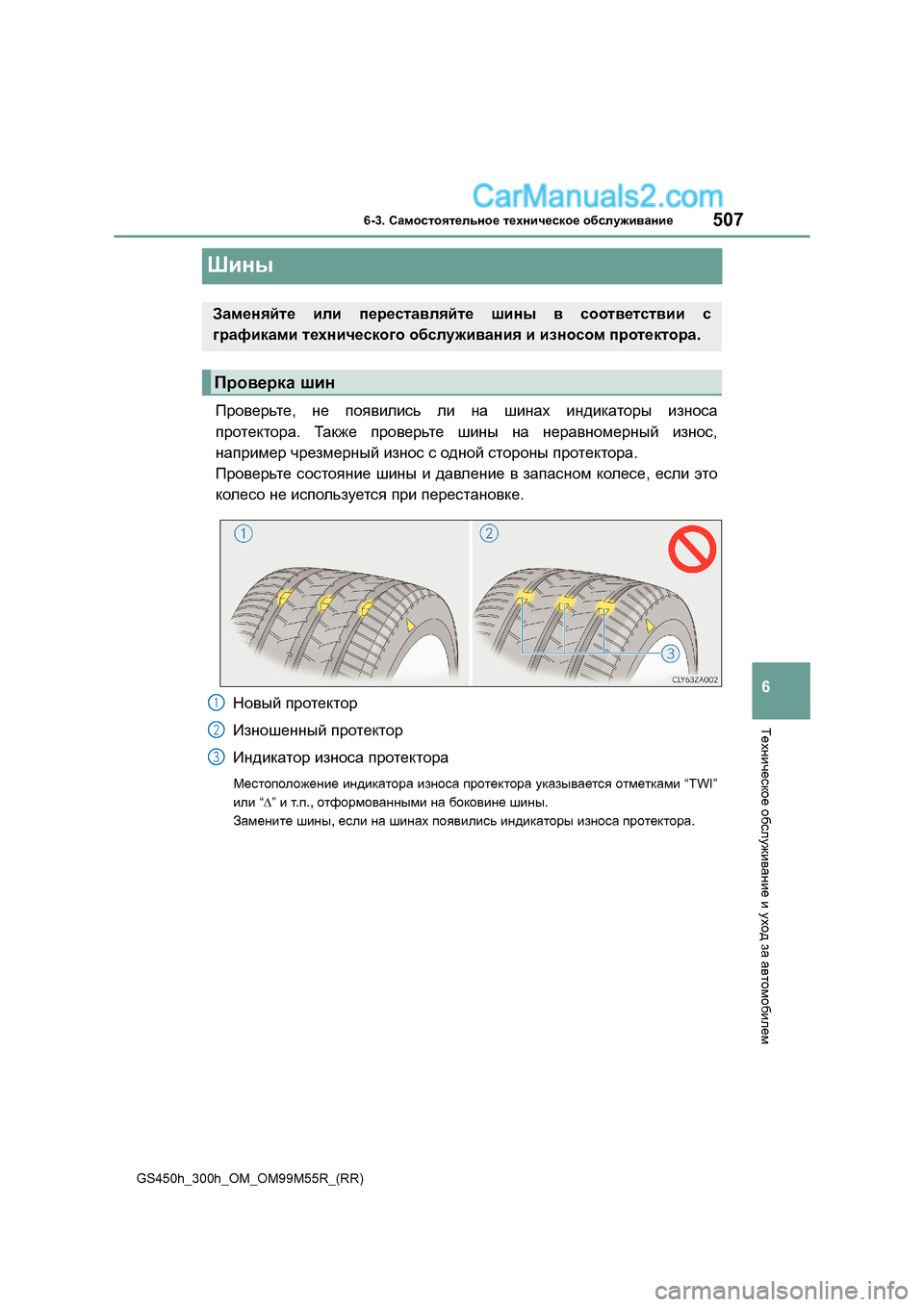

Шины
Проверьте , не появились ли на шинах индикаторы износа
протектора . Также проверьте шины на неравномерный износ ,
например чрезмерный износ с одной стороны протектора .
Проверьте состояние шины и давление в запасном колесе , если это
колесо не используется при перестановке .
Новый протектор
Изношенный протектор
Индикатор износа протектора
Местоположение индикатора износа протектора указывается отметками “TWI”
или “∆ ” и т .п ., отформованными на боковине шины .
Замените шины , если на шинах появились индикаторы износа протектора .
Заменяйте или переставляйте шины в соответствии с
графиками технического обслуживания и износом протектора .
Проверка шин
1
2
3

5086-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
Переставьте шины в указанном порядке .
Для обеспечения равномерного износа шин и продления срока их
службы Lexus рекомендует менять шины местами примерно через
каждые 10000 км.
После перестановки шин не забудьте выполнить процедуру
инициализации системы контроля давления в шинах . (автомобили с
системой контроля давления в шинах ).
Ваш автомобиль оснащен системой контроля давления в шинах ,
которая для выявления низкого давления в шинах использует
клапаны и передатчики контроля давления в шинах для
предотвращения действительно серьезных проблем .
XАвтомобили без функции индикации давления в шинах
В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью
контрольной лампы . (→ стр . 561)
XАвтомобили с функцией индикации давления в шинах
●В случае падения давления в шине ниже заранее установленного
значения водителю подается предупреждение с помощью
индикации на многофункциональном дисплее и контрольной
лампы . (→ стр . 557, 565)
Перестановка шин
XАвтомобили с передними и
задними шинами одинакового
размераXАвтомобили с передними и
задними шинами разного
размера
СпередиСпереди
Система контроля давления в шинах (при наличии )

509 6-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
6
Техническое обслуживание и уход за автомобилем
●Давление в шине,
обнаруженное системой
контроля давления в шинах ,
может отображаться на
многофункциональном
дисплее . (→ стр . 118)
Приведенные иллюстрации служат
лишь для примера и могут
отличаться от изображения ,
фактически выводимого на экран .
◆Ус т а н о в к а клапанов и передатчиков контроля давления в
шинах
При замене шин или колес также следует установить клапаны и
передатчики контроля давления в шинах .
В случае установки новых клапанов и передатчиков контроля
давления в шинах следует зарегистрировать новые
идентификационные коды в компьютере системы контроля
давления в шинах и выполнить процедуру инициализации
системы контроля давления в шинах . Выполните регистрацию
идентификационных кодов клапана и передатчика системы
контроля давления в шинах у авторизованного дилера или в
ремонтной мастерской Lexus либо в другой организации ,
имеющей соответствующую квалификацию и оснащение .
( → стр . 511)
◆Инициализация системы контроля давления в шинах
■Процедуру инициализации системы контроля давления в
шинах следует выполнять при следующих обстоятельствах :
●При перестановке колес .
●Если изменяется давление в шинах при изменении скорости
движения .
При выполнении процедуры инициализации системы контроля
давления в шинах текущее давление в шинах принимается за
эталон давления .

5106-3. Самостоятельное техническое обслуживание
GS450h_300h_OM_OM99M55R_(RR)
■Как выполнять процедуру инициализации системы контроля
давления в шинах
Припаркуйте автомобиль в безопасном месте и выключите
переключатель POWER.
Выполнение инициализации на движущемся автомобиле невозможно .
Доведите давление в шинах до заданного значения давления
воздуха в холодных шинах . (→ стр . 668)
Убедитесь в том , что давление в шинах соответствует норме давления в
холодных шинах . Система контроля давления в шинах будет работать ,
базируясь на этом уровне давления .
Установите переключатель POWER в режим ON.
Нажмите или на переключателе управления приборами
и выберите .
Нажмите или на переключателе управления приборами
и выберите “Настр . автом .”. Затем нажмите .
Нажмите или на
переключателе управления
приборами и выберите
“TPMS”. Нажмите кнопку
и удерживайте ее нажатой
до отображения сообщения .
На многофункциональном
дисплее отобразится сообщение ,
и контрольная лампа давления в
шинах медленно мигнет 3 раза .
Когда сообщение исчезает , инициализация завершена .
1
2
3
4
5
6
