Lexus GS300h 2017 Manual del propietario (in Spanish)

461
6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados

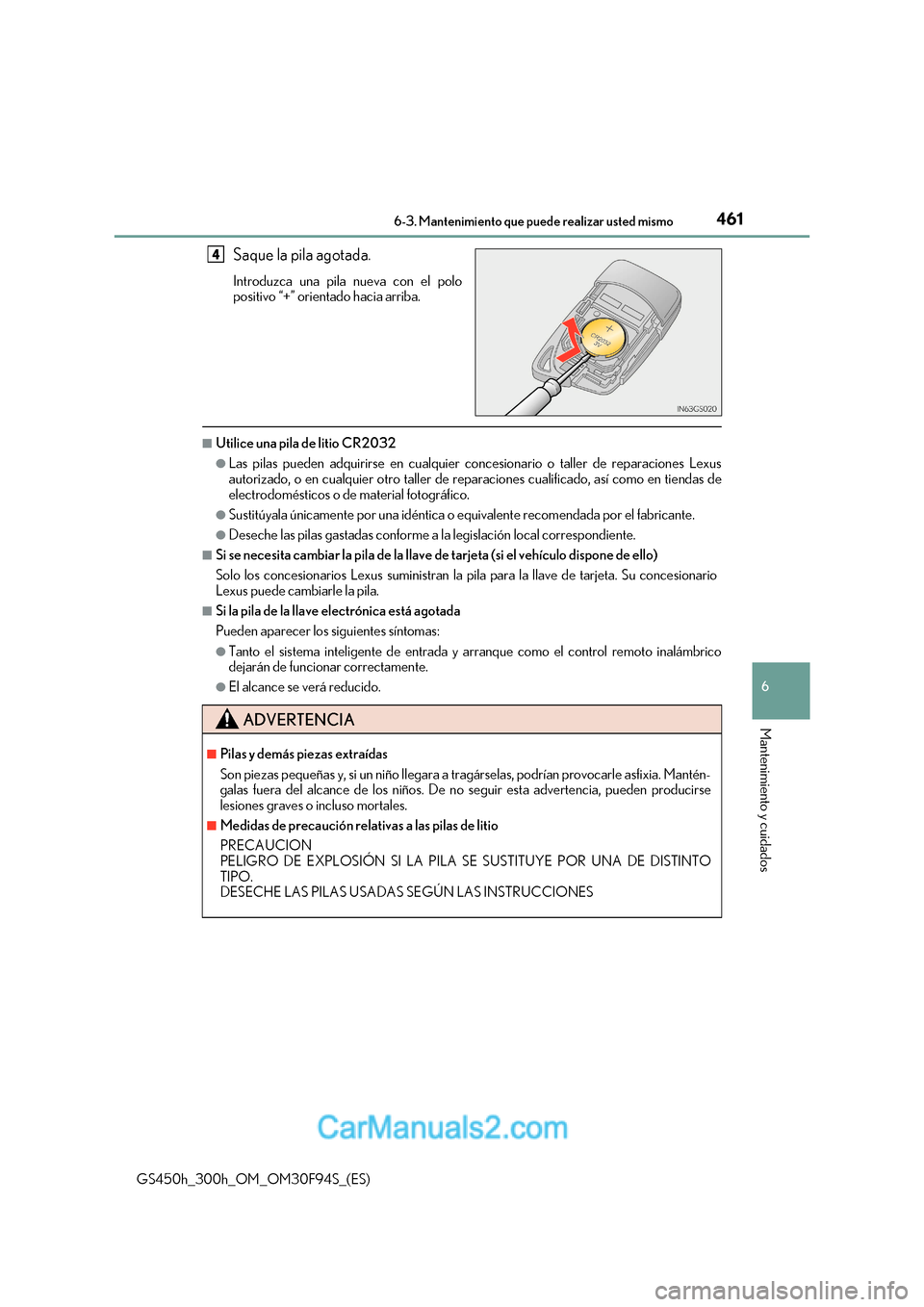

GS450h_300h_OM_OM30F94S_(ES) Saque la pila agotada.
Introduzca una pila nueva con el polo
positivo “+” orientado hacia arriba.
■Utilice una pila de litio CR2032
●Las pilas pueden adquirirse en cualquier concesionario o taller de reparaciones Lexus
autorizado, o en cualquier otro taller de repa
raciones cualificado, así como en tiendas de
electrodomésticos o de material fotográfico.
●Sustitúyala únicamente por una idéntica o eq uivalente recomendada por el fabricante.
●Deseche las pilas gastadas conforme a la legislación local correspondiente.
■Si se necesita cambiar la pila de la llave de tarjeta (si el vehículo dispone de ello)
Solo los concesionarios Lexus suministran la pila para la llave de tarjeta. Su concesionario
Lexus puede cambiarle la pila.
■Si la pila de la llave electrónica está agotada
Pueden aparecer los siguientes síntomas:
●Tanto el sistema inteligente de entrada y arranque como el control remoto inalámbrico
dejarán de funcionar correctamente.
●El alcance se verá reducido.
4
ADVERTENCIA
■Pilas y demás piezas extraídas
Son piezas pequeñas y, si un niño llegara a tr agárselas, podrían provocarle asfixia. Mantén-
galas fuera del alcance de los niños. De no seguir esta advertencia, pueden producirse
lesiones graves o incluso mortales.
■Medidas de precaución relativas a las pilas de litio
PRECAUCION
PELIGRO DE EXPLOSIÓN SI LA PILA SE SUSTITUYE POR UNA DE DISTINTO
TIPO.
DESECHE LAS PILAS USADAS SEGÚN LAS INSTRUCCIONES

4626-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F94S_(ES)

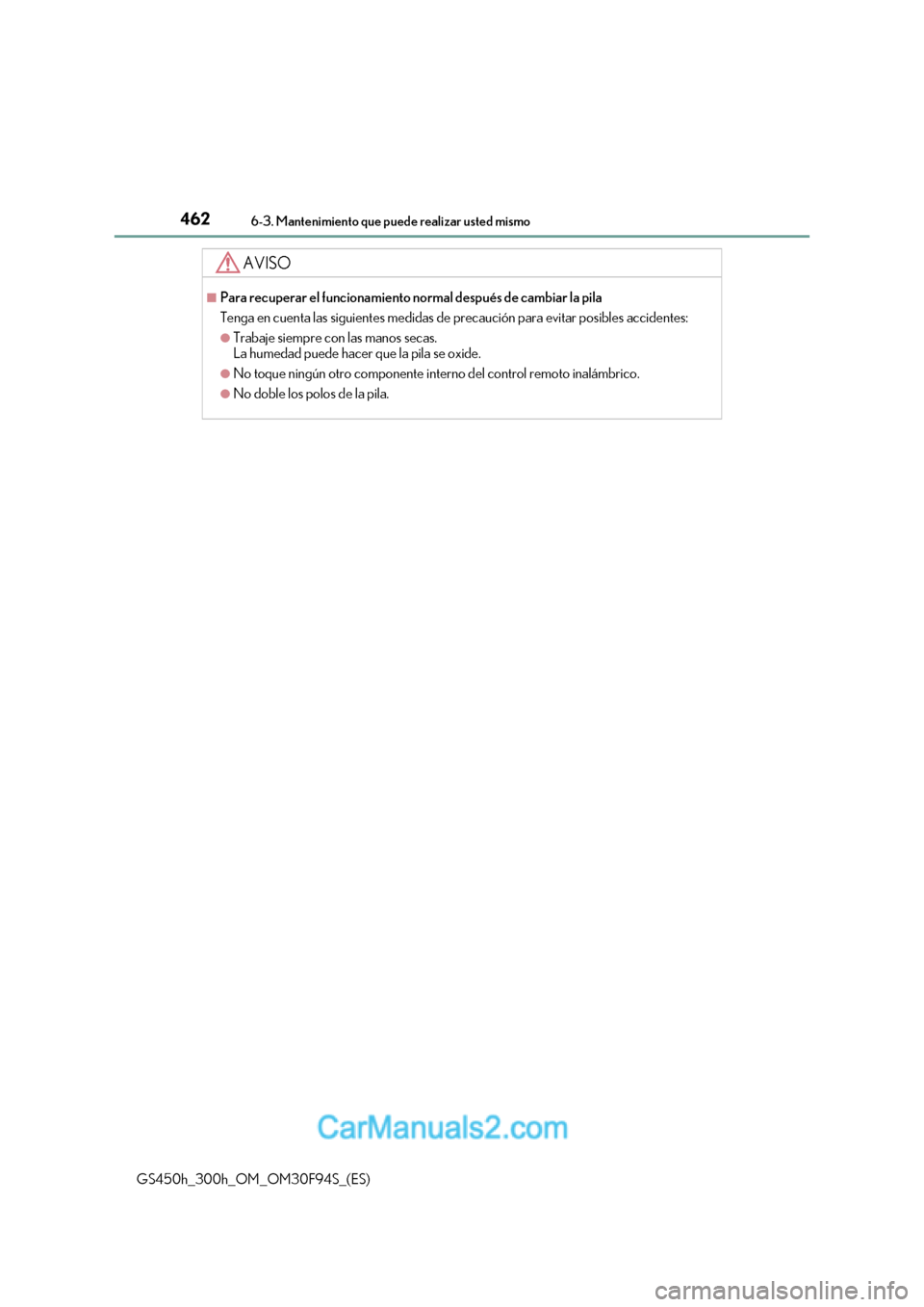

AVISO
■Para recuperar el funcionamiento normal después de cambiar la pila
Tenga en cuenta las siguientes medidas de precaución para evitar posibles accidentes:
●Trabaje siempre con las manos secas.
La humedad puede hacer que la pila se oxide.
●No toque ningún otro componente interno del control remoto inalámbrico.
●No doble los polos de la pila.

463
6
6-3. Mantenimiento que puede realizar usted mismo
Mantenimiento y cuidados
GS450h_300h_OM_OM30F94S_(ES)

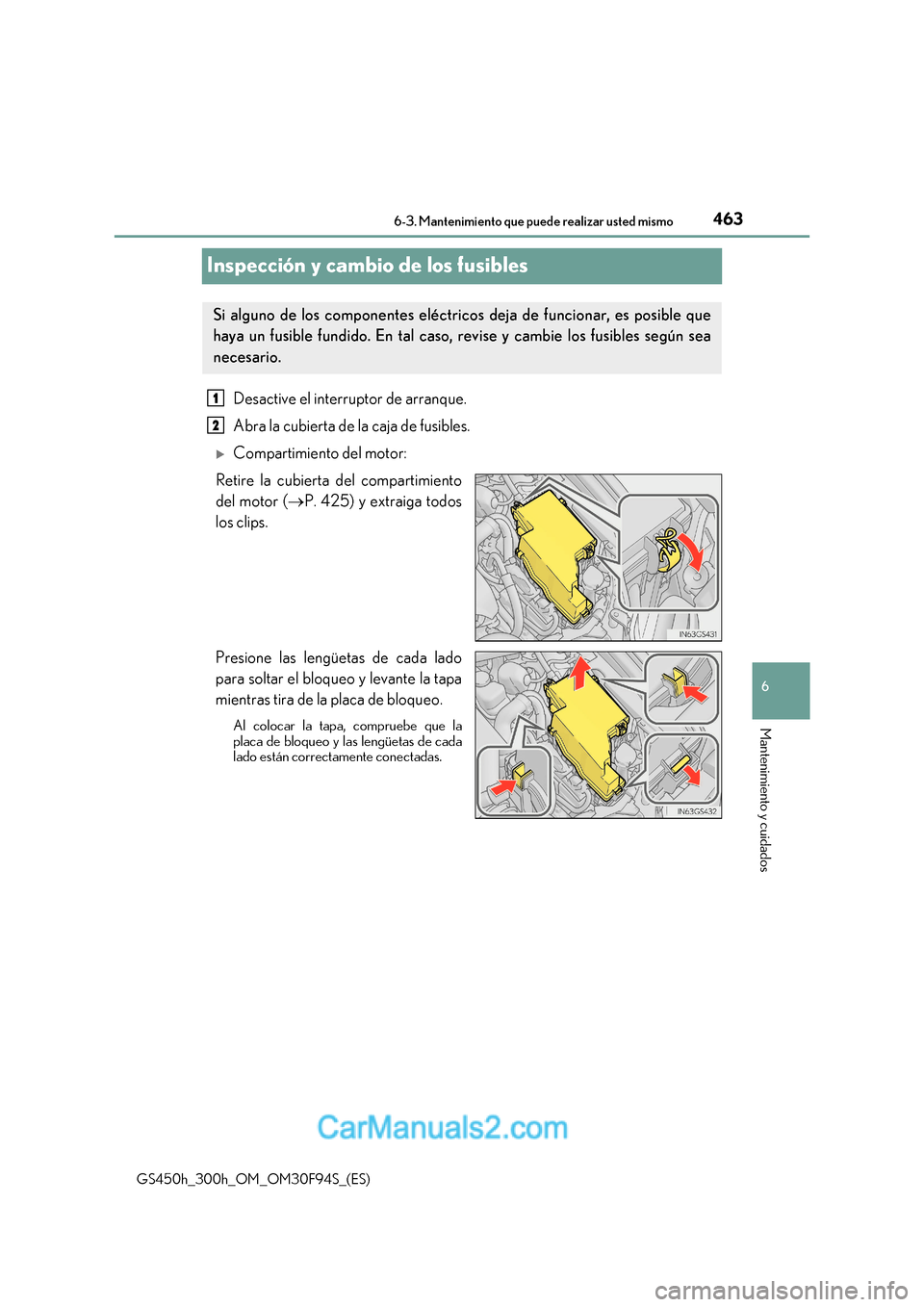

Inspección y cambio de los fusibles
Desactive el interruptor de arranque.
Abra la cubierta de la caja de fusibles.
Compartimiento del motor:
Retire la cubierta del compartimiento
del motor ( P. 425) y extraiga todos
los clips.
Presione las lengüetas de cada lado
para soltar el bloqueo y levante la tapa
mientras tira de la placa de bloqueo.
Al colocar la tapa, compruebe que la
placa de bloqueo y las lengüetas de cada
lado están correctamente conectadas.
Si alguno de los componentes eléctricos deja de funcionar, es posible que
haya un fusible fundido. En tal caso, revise y cambie los fusibles según sea
necesario.
1
2

4646-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F94S_(ES)

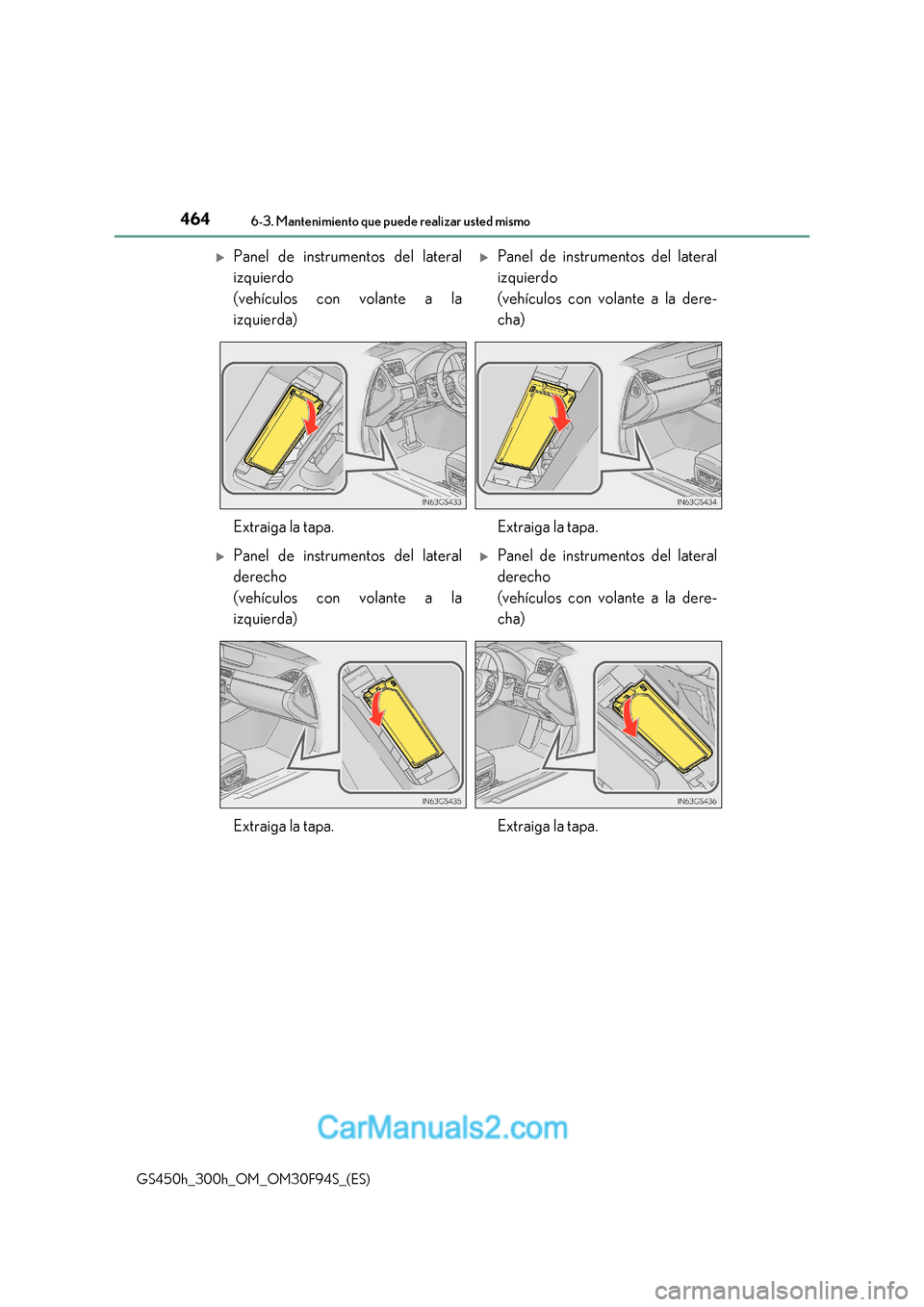

Panel de instrumentos del lateral
izquierdo
(vehículos con volante a la
izquierda)Panel de instrumentos del lateral
izquierdo
(vehículos con volante a la dere-
cha)
Extraiga la tapa. Extraiga la tapa.
Panel de instrumentos del lateral
derecho
(vehículos con volante a la
izquierda)Panel de instrumentos del lateral
derecho
(vehículos con volante a la dere-
cha)
Extraiga la tapa. Extraiga la tapa.

465
6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F94S_(ES)

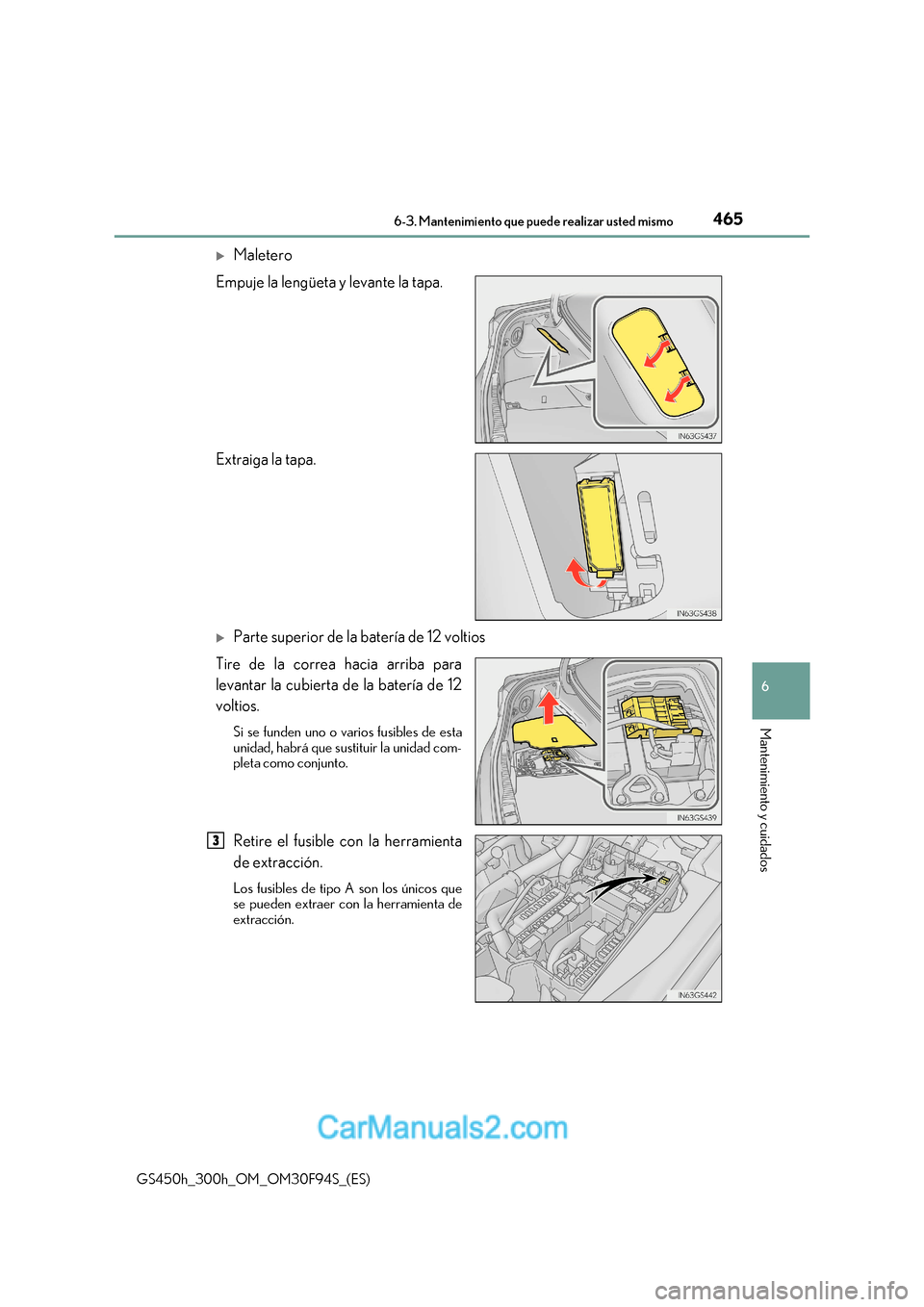

Maletero
Empuje la lengüeta y levante la tapa.
Extraiga la tapa.
Parte superior de la batería de 12 voltios
Tire de la correa hacia arriba para
levantar la cubierta de la batería de 12
voltios. Si se funden uno o varios fusibles de esta
unidad, habrá que sustituir la unidad com-
pleta como conjunto.
Retire el fusible con la herramienta
de extracción.
Los fusibles de tipo A son los únicos que
se pueden extraer con la herramienta de
extracción.
3

4666-3. Mantenimiento que puede realizar usted mismo

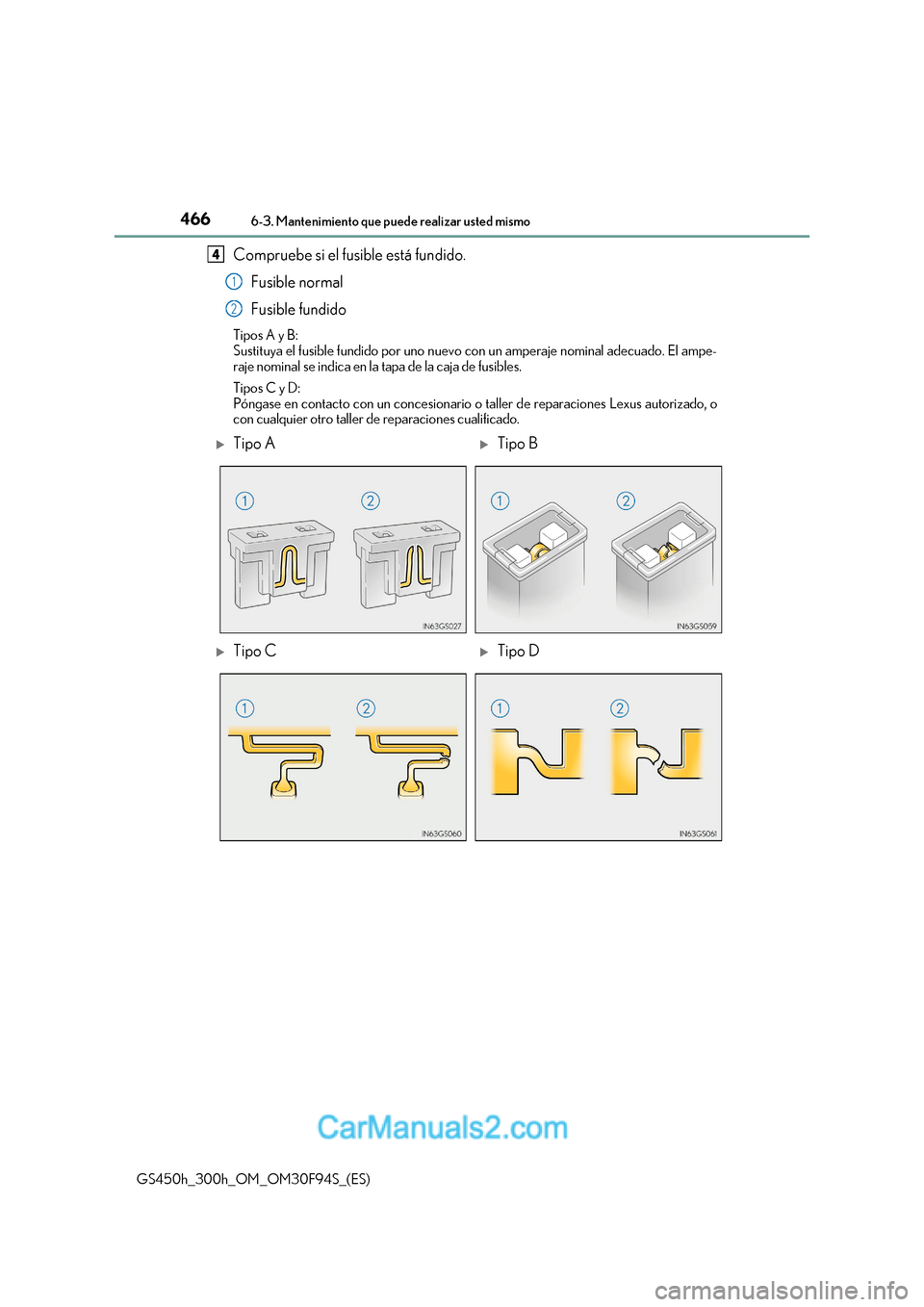

GS450h_300h_OM_OM30F94S_(ES) Compruebe si el fusible está fundido.
Fusible normal
Fusible fundido
Tipos A y B:
Sustituya el fusible fundido por uno nuevo con un amperaje nominal adecuado. El ampe-
raje nominal se indica en la tapa de la caja de fusibles.
Tipos C y D:
Póngase en contacto con un concesionario o taller de reparaciones Lexus autorizado, o
con cualquier otro taller de reparaciones cualificado.
4
1
2
Tipo ATipo B
Tipo CTipo D

467
6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F94S_(ES)

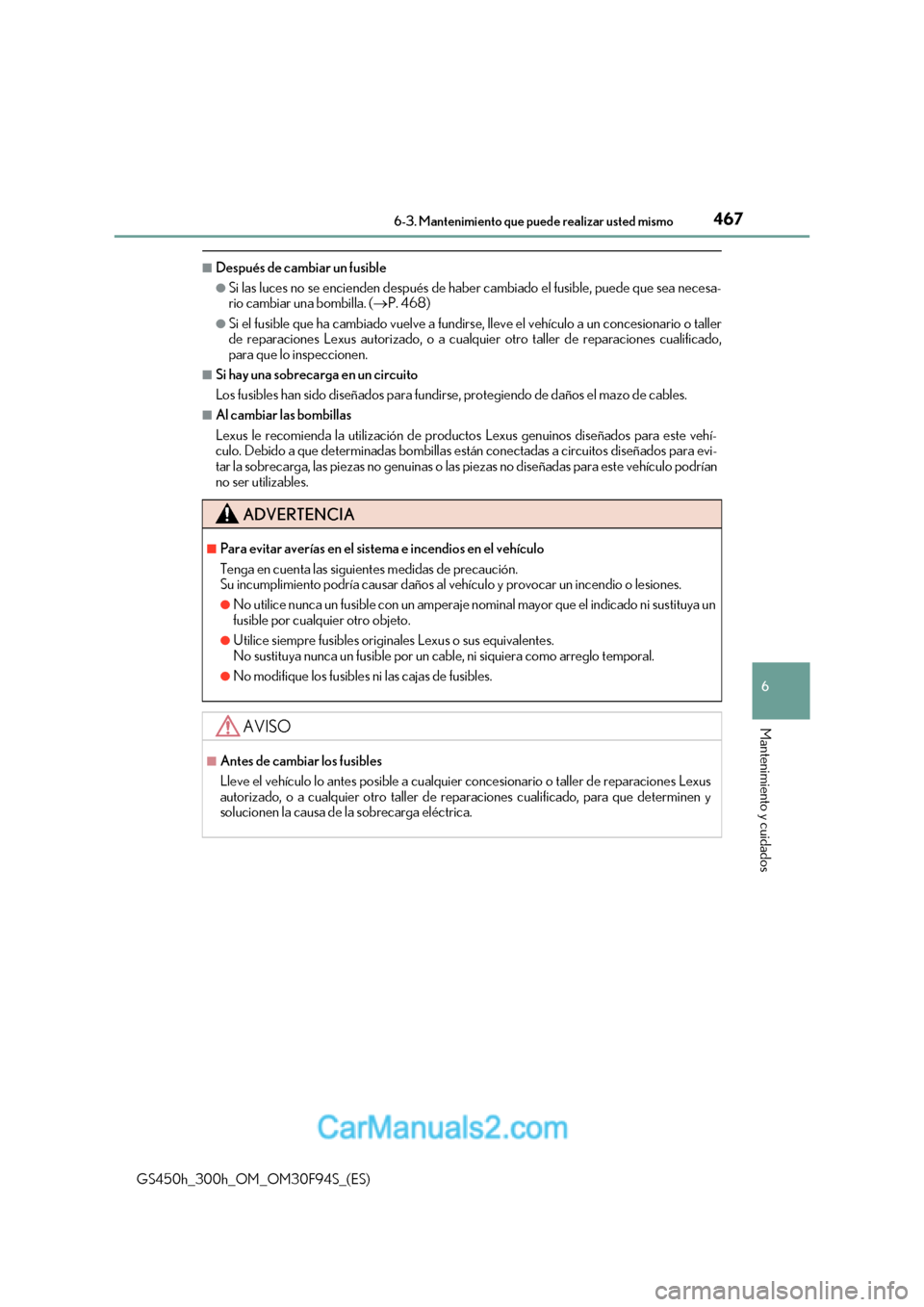

■Después de cambiar un fusible
●Si las luces no se encienden después de habe r cambiado el fusible, puede que sea necesa-
rio cambiar una bombilla. ( P. 468)
●Si el fusible que ha cambiado vuelve a fundirse , lleve el vehículo a un concesionario o taller
de reparaciones Lexus autorizado, o a cualquier otro taller de reparaciones cualificado,
para que lo inspeccionen.
■Si hay una sobrecarga en un circuito
Los fusibles han sido diseñados para fundir se, protegiendo de daños el mazo de cables.
■Al cambiar las bombillas
Lexus le recomienda la utilización de productos Lexus genuinos diseñados para este vehí-
culo. Debido a que determinadas bombillas están conectadas a circuitos diseñados para evi-
tar la sobrecarga, las piezas no genuinas o las piezas no diseñadas para este ve hículo podrían
no ser utilizables.
ADVERTENCIA
■Para evitar averías en el sistema e incendios en el vehículo
Tenga en cuenta las siguientes medidas de precaución.
Su incumplimiento podría causar daños al vehí culo y provocar un incendio o lesiones.
●No utilice nunca un fusible con un amperaje nominal mayor que el indicado ni sustituya un
fusible por cualquier otro objeto.
●Utilice siempre fusibles originales Lexus o sus equivalentes.
No sustituya nunca un fusible por un cable, ni siquiera como arreglo temporal.
●No modifique los fusibles ni las cajas de fusibles.
AVISO
■Antes de cambiar los fusibles
Lleve el vehículo lo antes posible a cualquier concesionario o taller de reparaciones Lexus
autorizado, o a cualquier otro taller de reparaciones cualificado, para que determinen y
solucionen la causa de la sobrecarga eléctrica.

4686-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F94S_(ES)

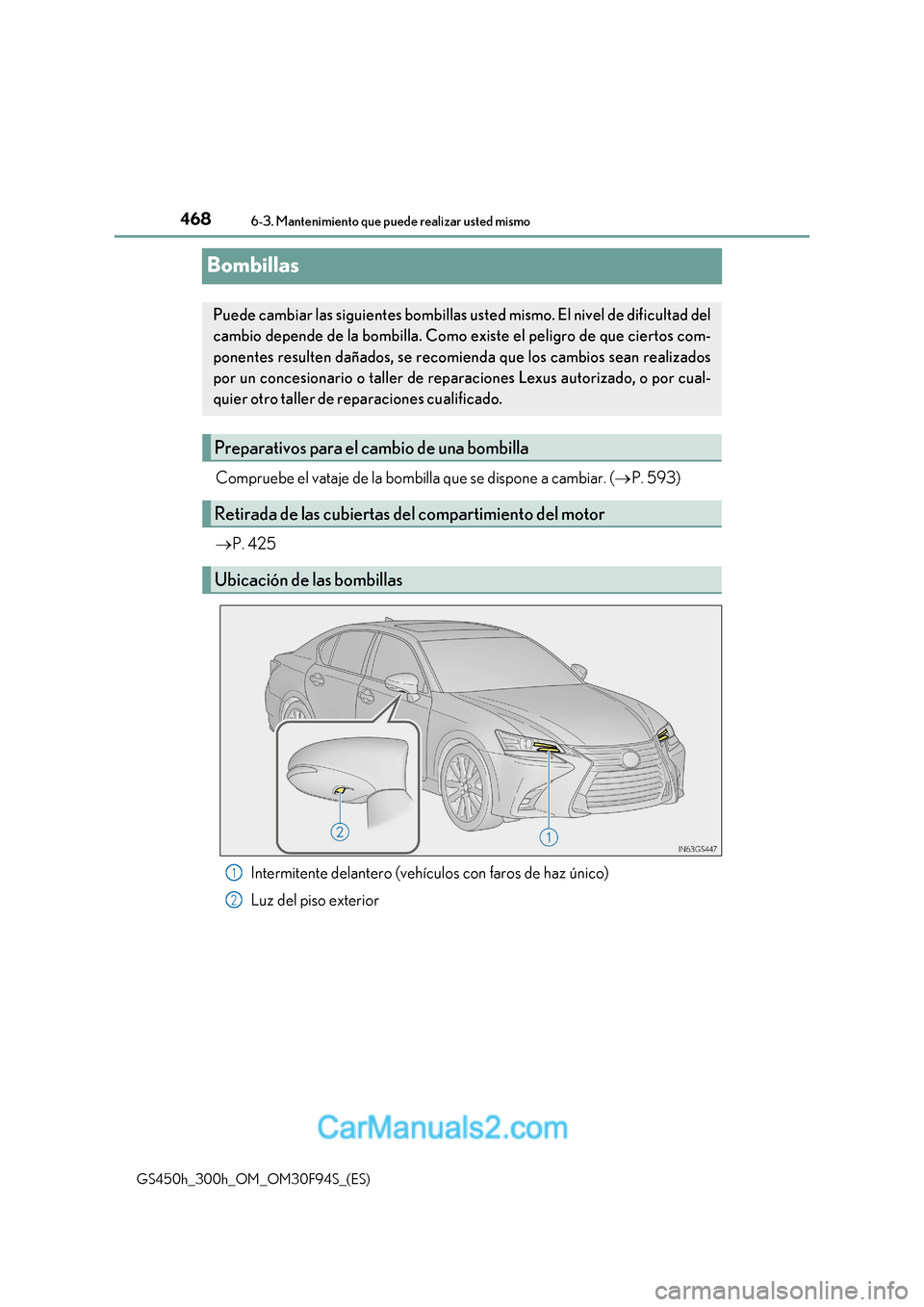

Bombillas
Compruebe el vataje de la bombilla que se dispone a cambiar. ( P. 593)
 P. 425
Intermitente delantero (vehículos con faros de haz único)
Luz del piso exterior
Puede cambiar las siguientes bombillas usted mismo. El nivel de dificultad del
cambio depende de la bombilla. Como existe el peligro de que ciertos com-
ponentes resulten dañados, se recomienda que los cambios sean realizados
por un concesionario o taller de repa raciones Lexus autorizado, o por cual-
quier otro taller de reparaciones cualificado.
Preparativos para el cambio de una bombilla
Retirada de las cubiertas de l compartimiento del motor
Ubicación de las bombillas
1
2

469
6-3. Mantenimiento que puede realizar usted mismo
6
Mantenimiento y cuidados
GS450h_300h_OM_OM30F94S_(ES)

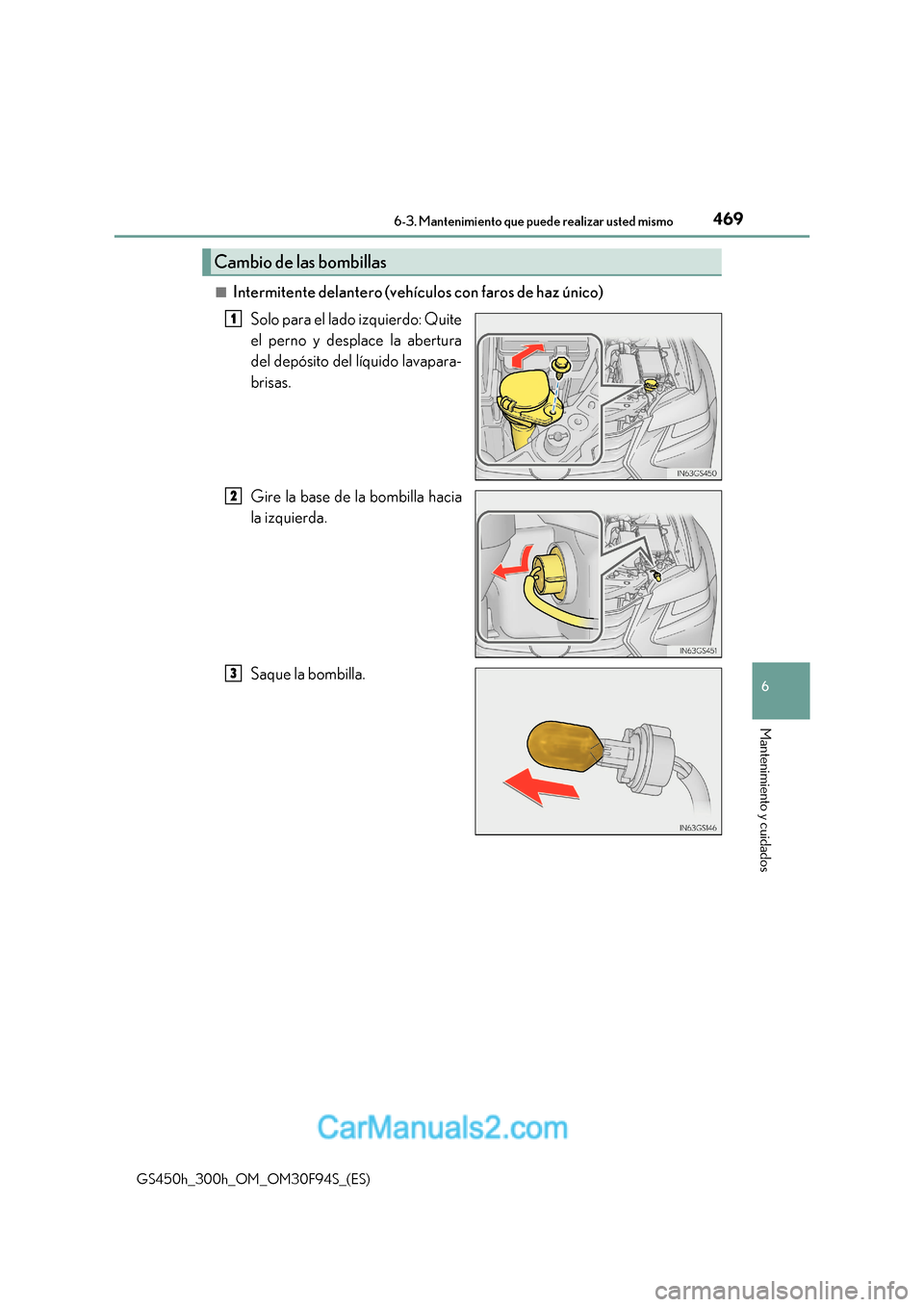

■Intermitente delantero (vehículos con faros de haz único)
Solo para el lado izquierdo: Quite
el perno y desplace la abertura
del depósito del líquido lavapara-
brisas.
Gire la base de la bombilla hacia
la izquierda.
Saque la bombilla.
Cambio de las bombillas
1
2
3

4706-3. Mantenimiento que puede realizar usted mismo
GS450h_300h_OM_OM30F94S_(ES) Para la colocación, siga los pasos indicados en orden inverso.
Tras colocar la base de la bombilla, fije el cable con los clips y, si está reemplazando la
bombilla izquierda, asegúrese de colocar el perno de la abertura del depósito del
líquido lavaparabrisas en su posición original.
4
Lado derechoLado izquierdo
