541
7-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
GS450h_300h_OM_OM30F94S_(ES)

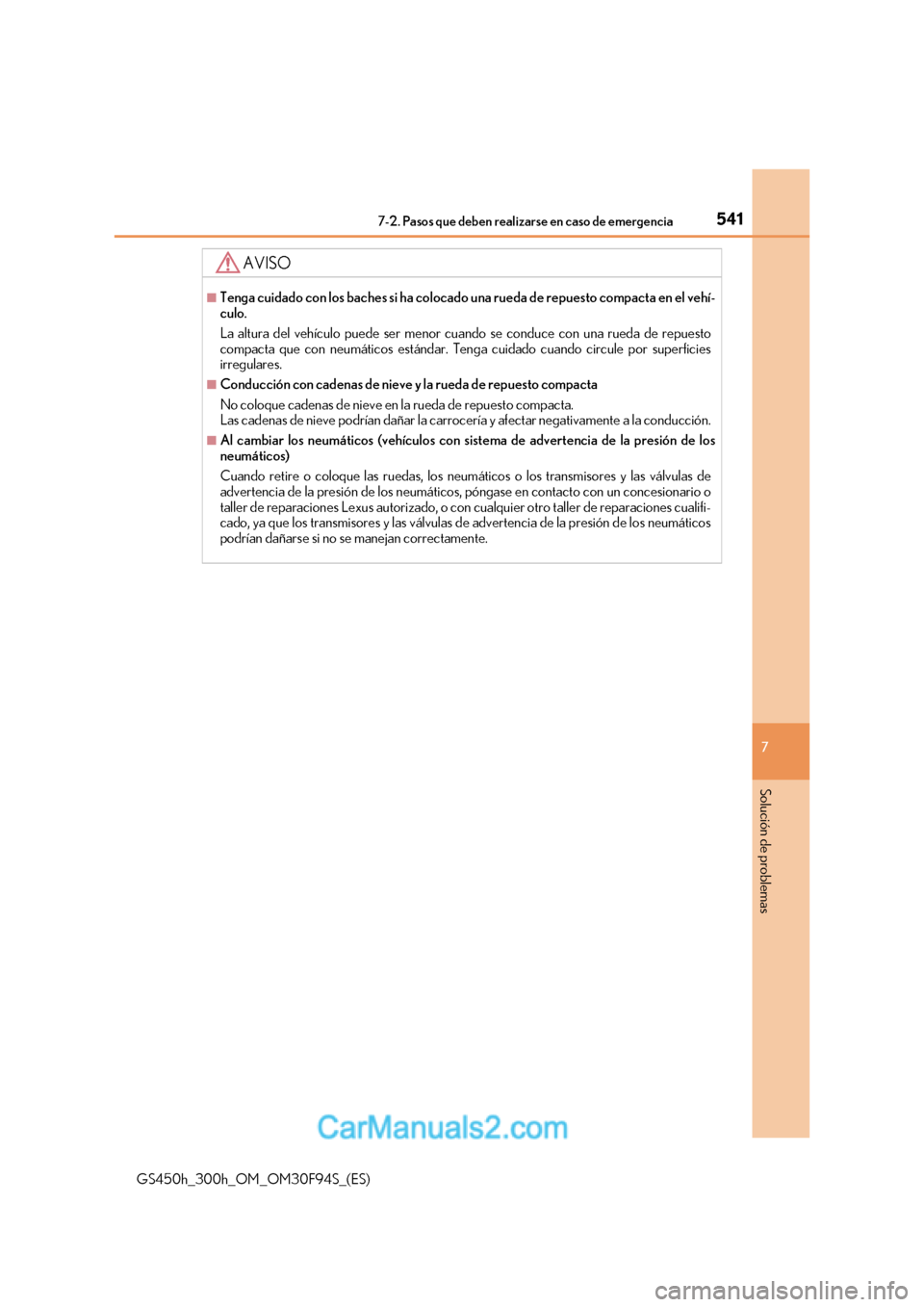

AVISO
■Tenga cuidado con los baches si ha colocado una rueda de repuesto compacta en el vehí- culo.
La altura del vehículo puede ser menor cuando se conduce con una rueda de repuesto
compacta que con neumáticos estándar. Teng a cuidado cuando circule por superficies
irregulares.
■Conducción con cadenas de nieve y la rueda de repuesto compacta
No coloque cadenas de nieve en la rueda de repuesto compacta.
Las cadenas de nieve podrían dañar la carrocería y afectar negativamente a la conducción.
■Al cambiar los neumáticos (vehículos con si stema de advertencia de la presión de los
neumáticos)
Cuando retire o coloque las ruedas, los neumáticos o los transmisores y las válvulas de
advertencia de la presión de los neumáticos, póngase en contacto con un concesionario o
taller de reparaciones Lexus autorizado, o con cualquier otro taller de reparaciones cualifi-
cado, ya que los transmisores y las válvulas de advertencia de la presión de los neumáticos
podrían dañarse si no se manejan correctamente.

5427-2. Pasos que deben realizarse en caso de emergencia
GS450h_300h_OM_OM30F94S_(ES)

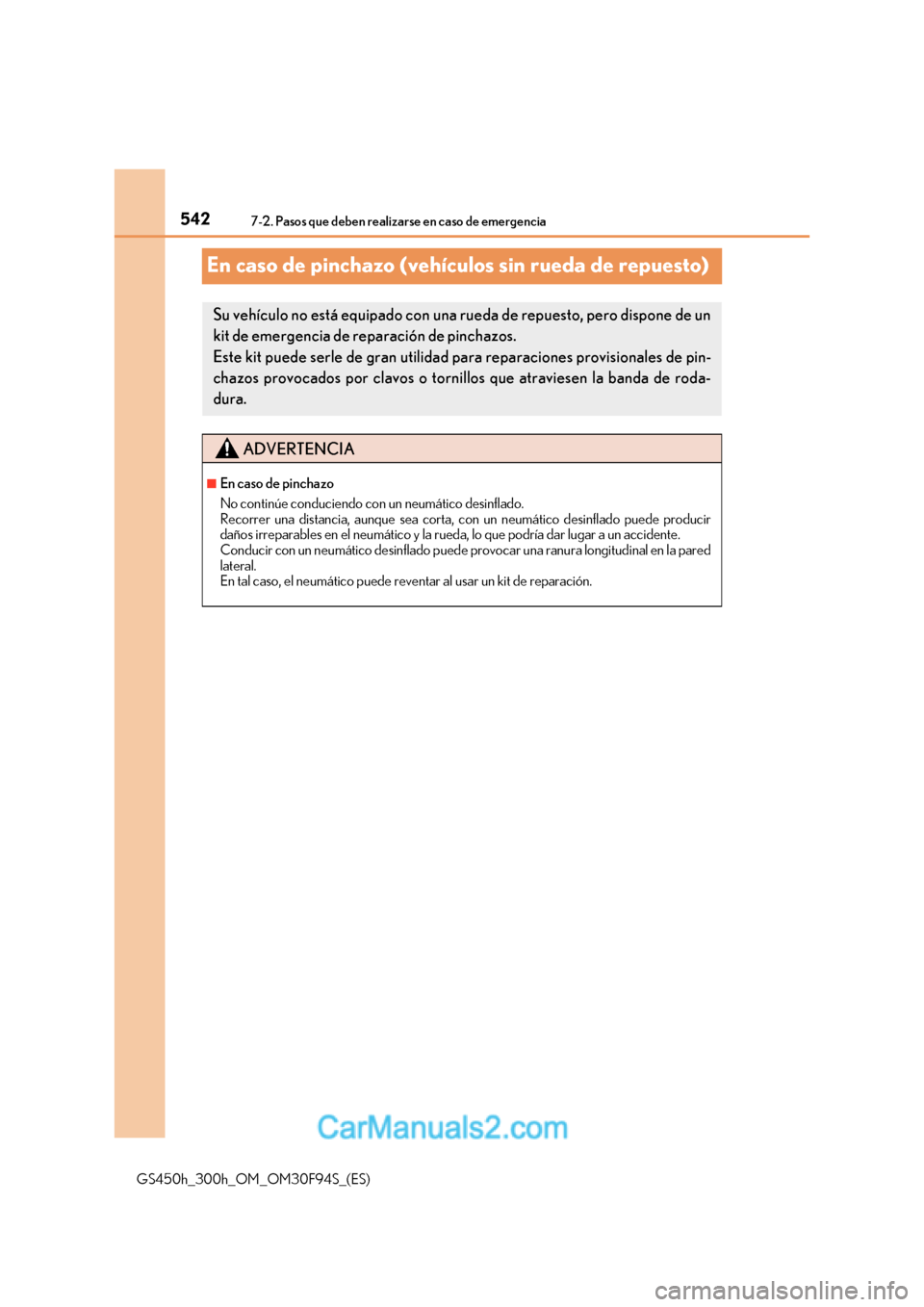

En caso de pinchazo (vehículos sin rueda de repuesto)
Su vehículo no está equipado con una rueda de repuesto, pero dispone de un
kit de emergencia de reparación de pinchazos.
Este kit puede serle de gran utilidad pa ra reparaciones provisionales de pin-
chazos provocados por clavos o tornillos que atraviesen la banda de roda-
dura.
ADVERTENCIA
■En caso de pinchazo
No continúe conduciendo con un neumático desinflado.
Recorrer una distancia, aunque sea corta, con un neumático desinflado puede producir
daños irreparables en el neumático y la rueda, lo que podría dar lugar a un accidente.
Conducir con un neumático desinflado puede provocar una ranura longitudinal en la pared
lateral.
En tal caso, el neumático puede reventar al usar un kit de reparación.

543
7-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
GS450h_300h_OM_OM30F94S_(ES) ●

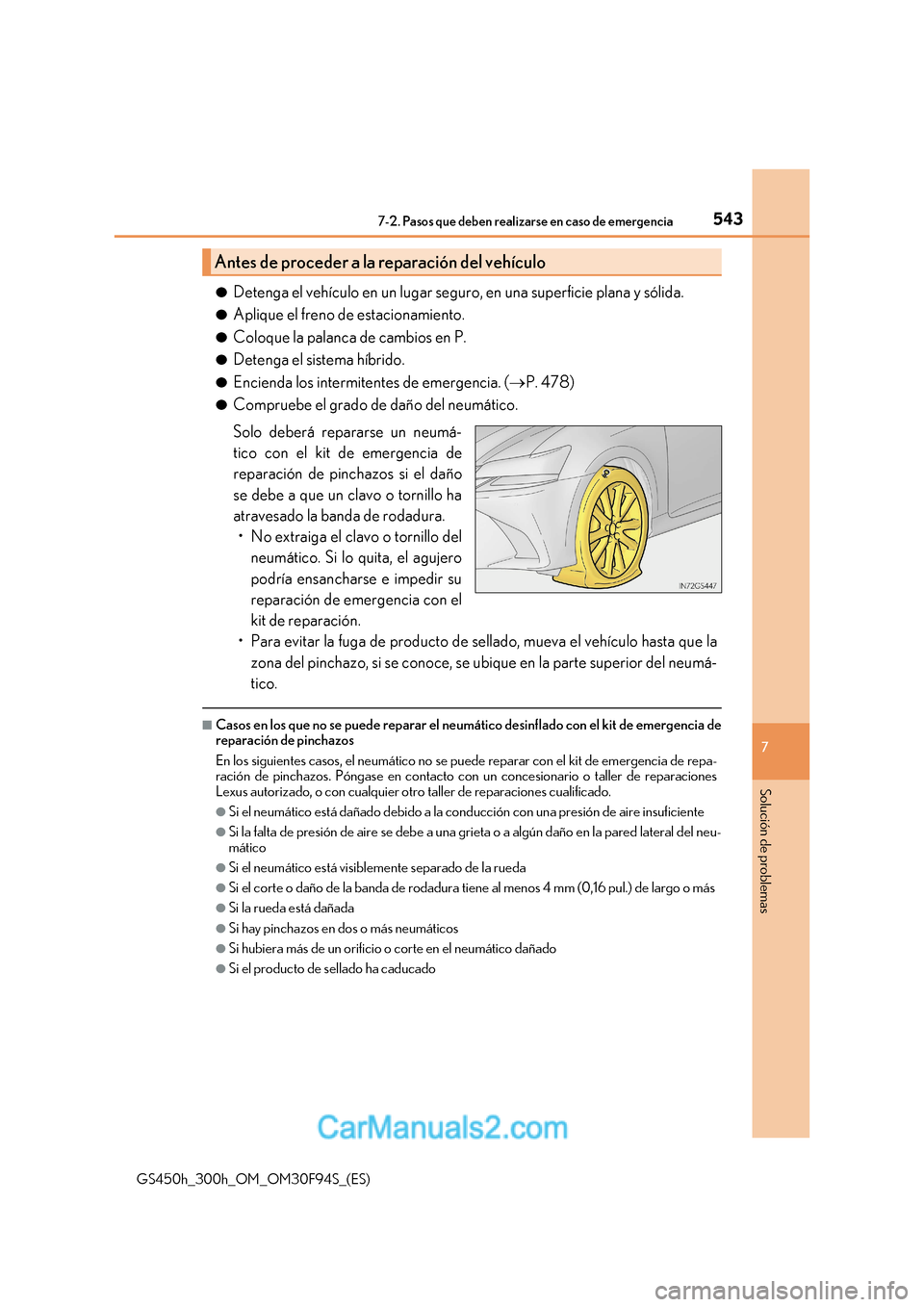

Detenga el vehículo en un lugar seguro, en una superficie plana y sólida.
● Aplique el freno de estacionamiento.
● Coloque la palanca de cambios en P.
● Detenga el sistema híbrido.
● Encienda los intermitentes de emergencia. ( P. 478)
● Compruebe el grado de daño del neumático.
Solo deberá repararse un neumá-
tico con el kit de emergencia de
reparación de pinchazos si el daño
se debe a que un clavo o tornillo ha
atravesado la banda de rodadura.

5447-2. Pasos que deben realizarse en caso de emergencia
GS450h_300h_OM_OM30F94S_(ES) *
: Utilización del gato ( P. 535)

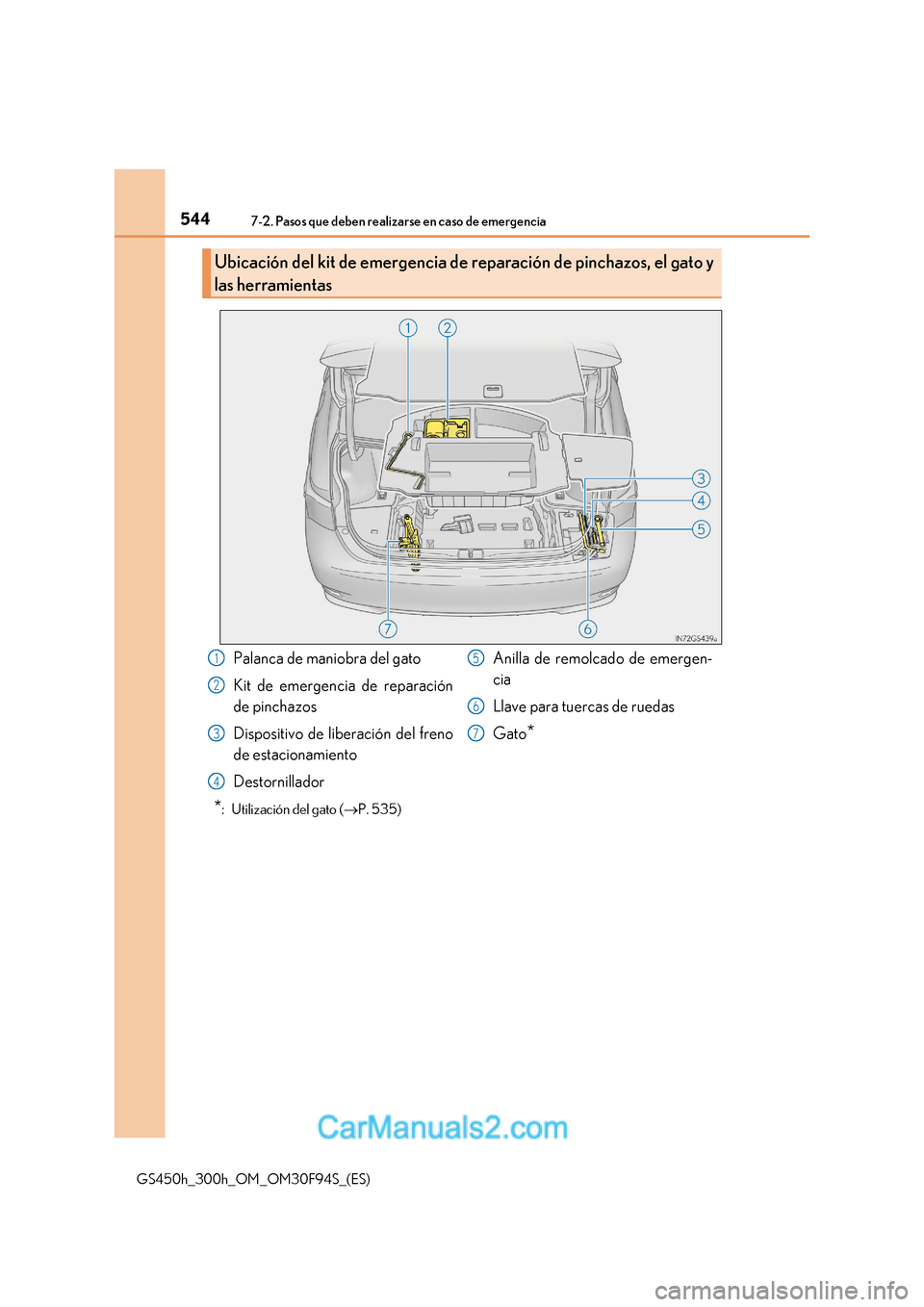

Ubicación del kit de emergencia de reparación de pinchazos, el gato y
las herramientas
Palanca de maniobra del gato
Kit de emergencia de reparación
de pinchazos
Dispositivo de liberación del freno
de estacionamiento
Destornillador Anilla de remolcado de emergen-
cia
Llave para tuercas de ruedas
Gato
*1
2
3
4
5
6
7

545
7-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas
GS450h_300h_OM_OM30F94S_(ES)

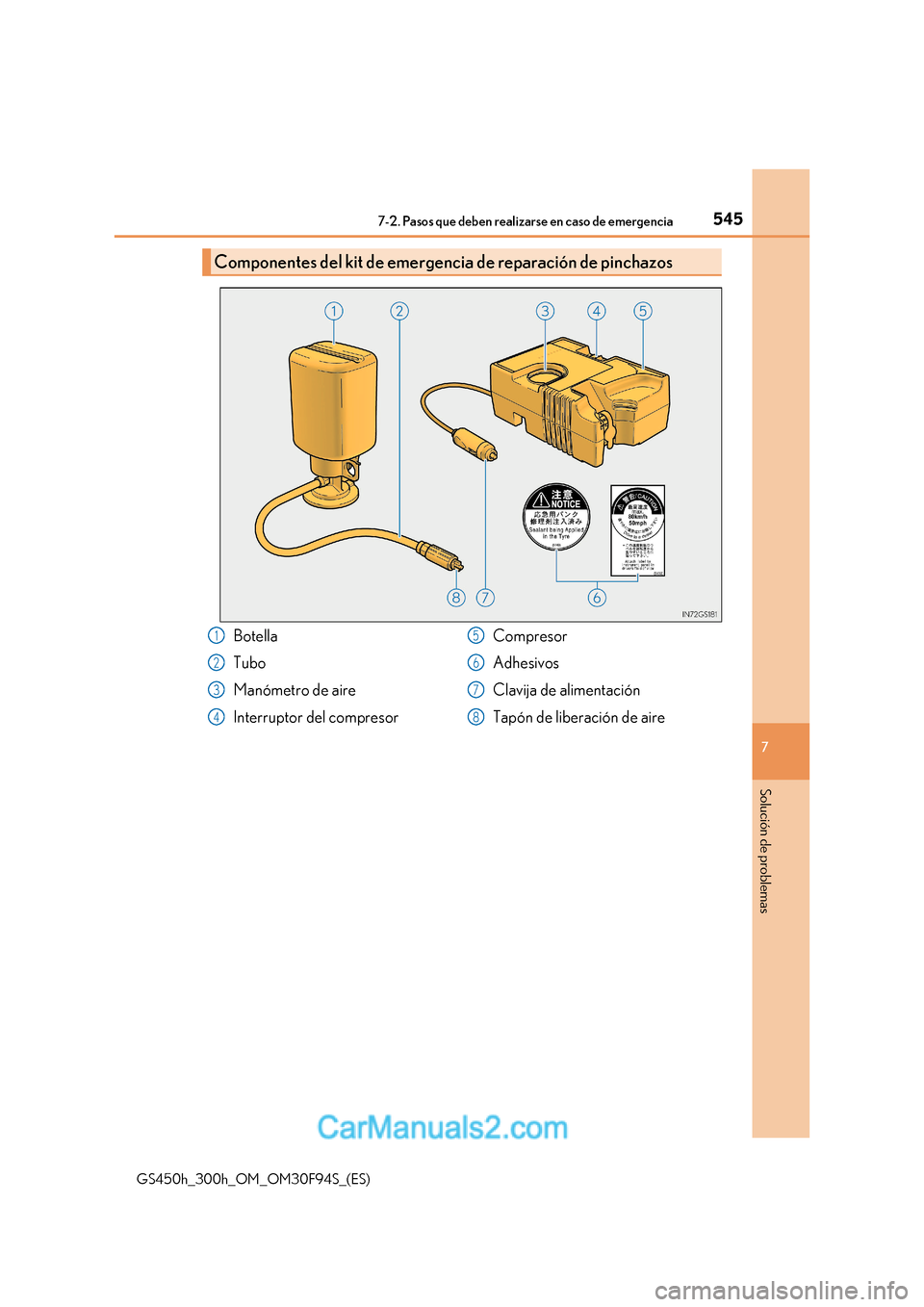

Componentes del kit de emergencia de reparación de pinchazos
Botella
Tubo
Manómetro de aire
Interruptor del compresor Compresor
Adhesivos
Clavija de alimentación
Tapón de liberación de aire1
2
3
4
5
6
7
8

5467-2. Pasos que deben realizarse en caso de emergencia

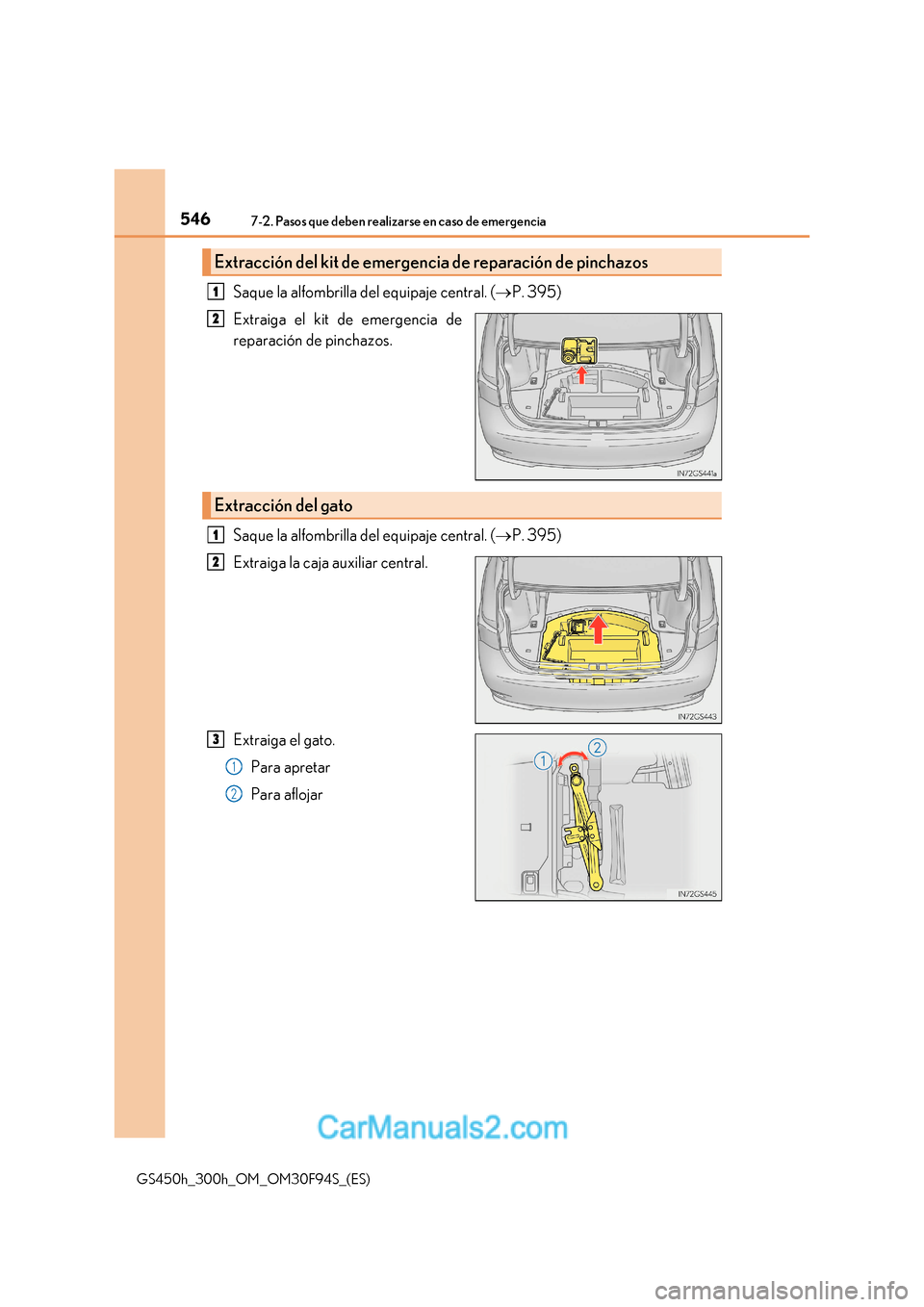

GS450h_300h_OM_OM30F94S_(ES) Saque la alfombrilla del equipaje central. (
P. 395)
Extraiga el kit de emergencia de
reparación de pinchazos.
Saque la alfombrilla del equipaje central. ( P. 395)
Extraiga la caja auxiliar central.
Extraiga el gato. Para apretar
Para aflojar
Extracción del kit de emergencia de reparación de pinchazos
1
2
Extracción del gato
1
2
3
1
2

547
7-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas

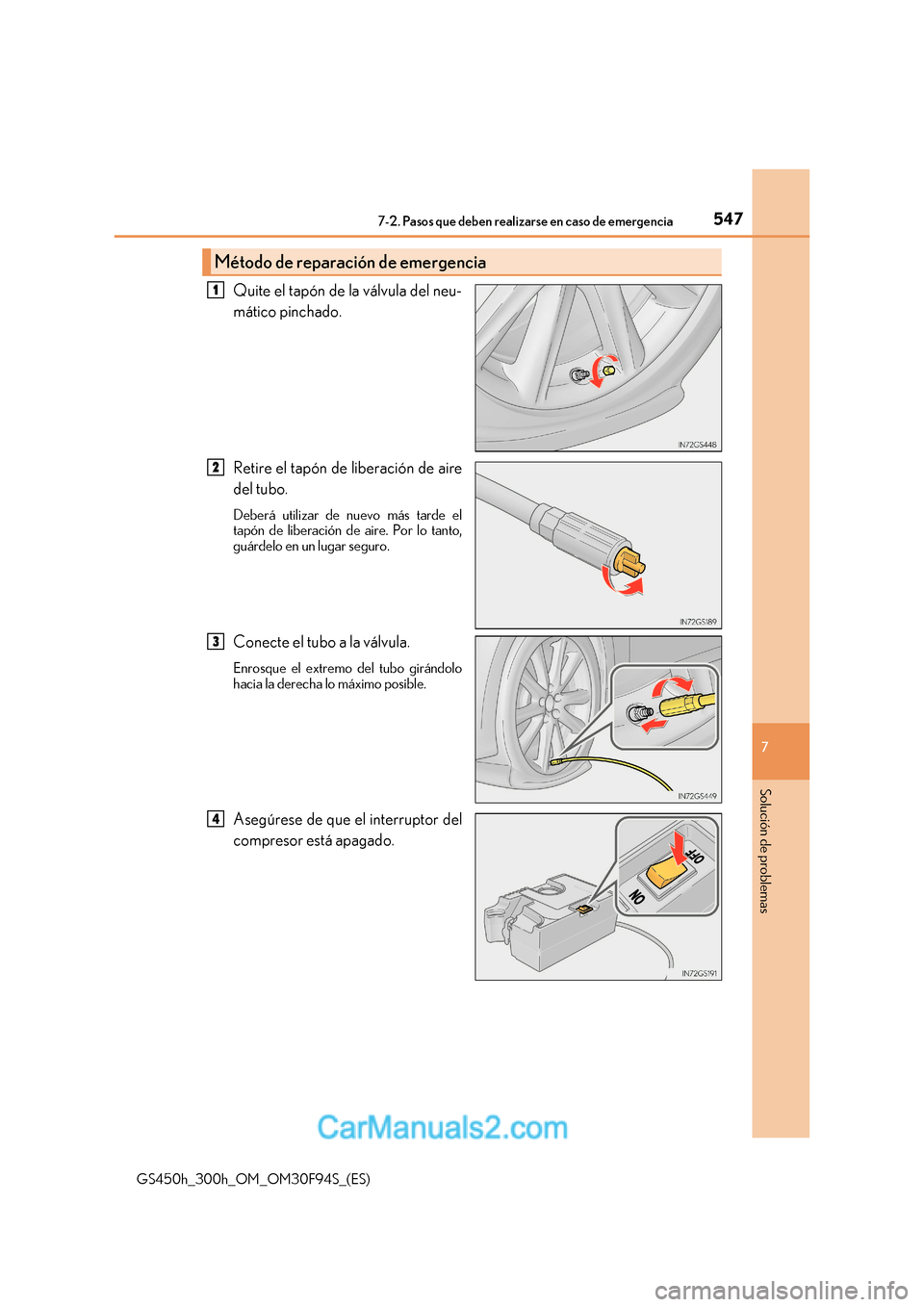

GS450h_300h_OM_OM30F94S_(ES) Quite el tapón de la válvula del neu-
mático pinchado.
Retire el tapón de liberación de aire
del tubo.
Deberá utilizar de nuevo más tarde el
tapón de liberación de aire. Por lo tanto,
guárdelo en un lugar seguro.
Conecte el tubo a la válvula.
Enrosque el extremo del tubo girándolo
hacia la derecha lo máximo posible.
Asegúrese de que el interruptor del
compresor está apagado.
Método de reparación de emergencia
1
2
3
4

5487-2. Pasos que deben realizarse en caso de emergencia

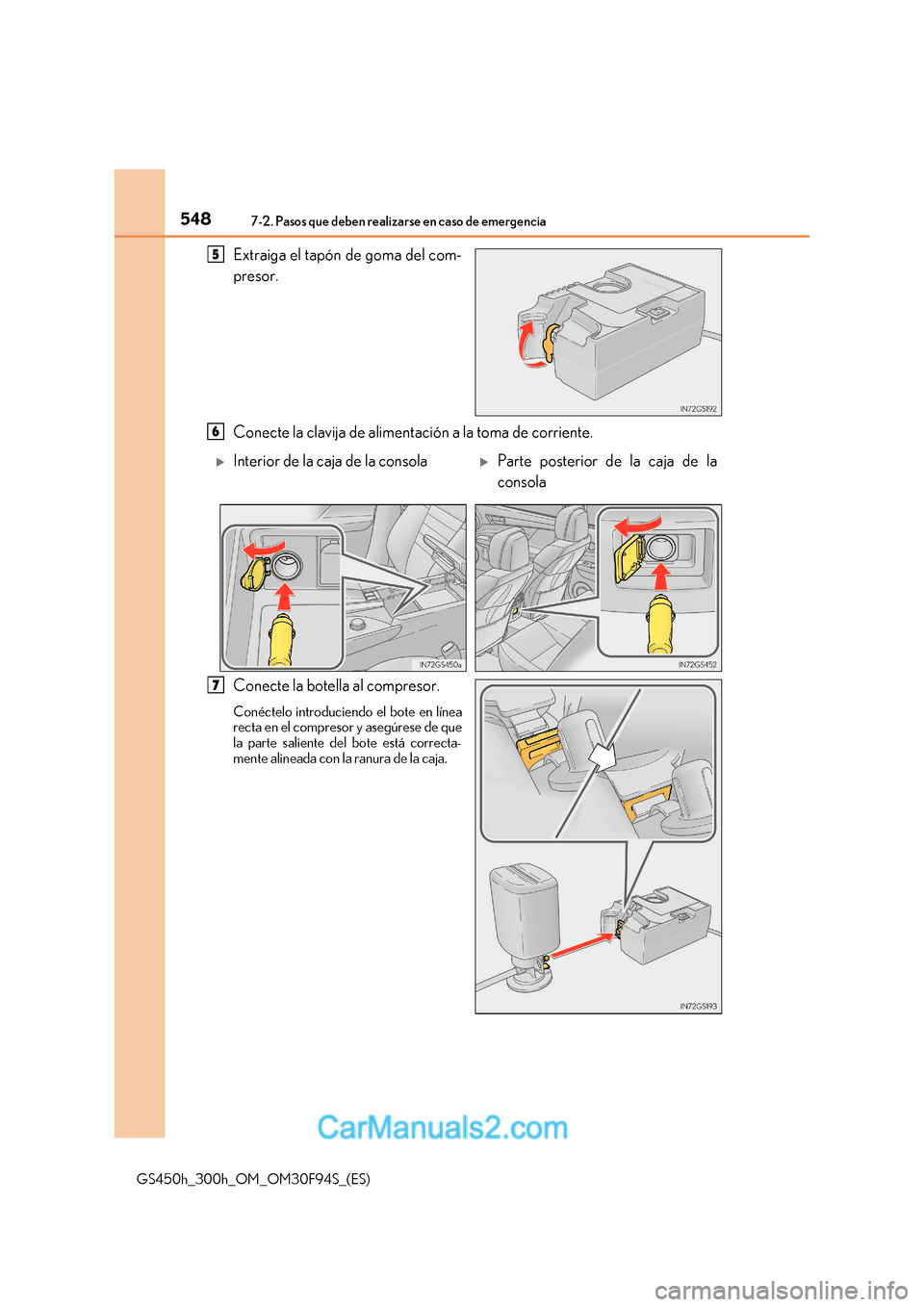

GS450h_300h_OM_OM30F94S_(ES) Extraiga el tapón de goma del com- presor.
Conecte la clavija de alimentación a la toma de corriente.
Conecte la botella al compresor.
Conéctelo introduciendo el bote en línea
recta en el compresor y asegúrese de que
la parte saliente del bote está correcta-
mente alineada con la ranura de la caja.
5
6
Interior de la caja de la consolaParte posterior de la caja de la
consola
7

549
7-2. Pasos que deben realizarse en caso de emergencia
7
Solución de problemas

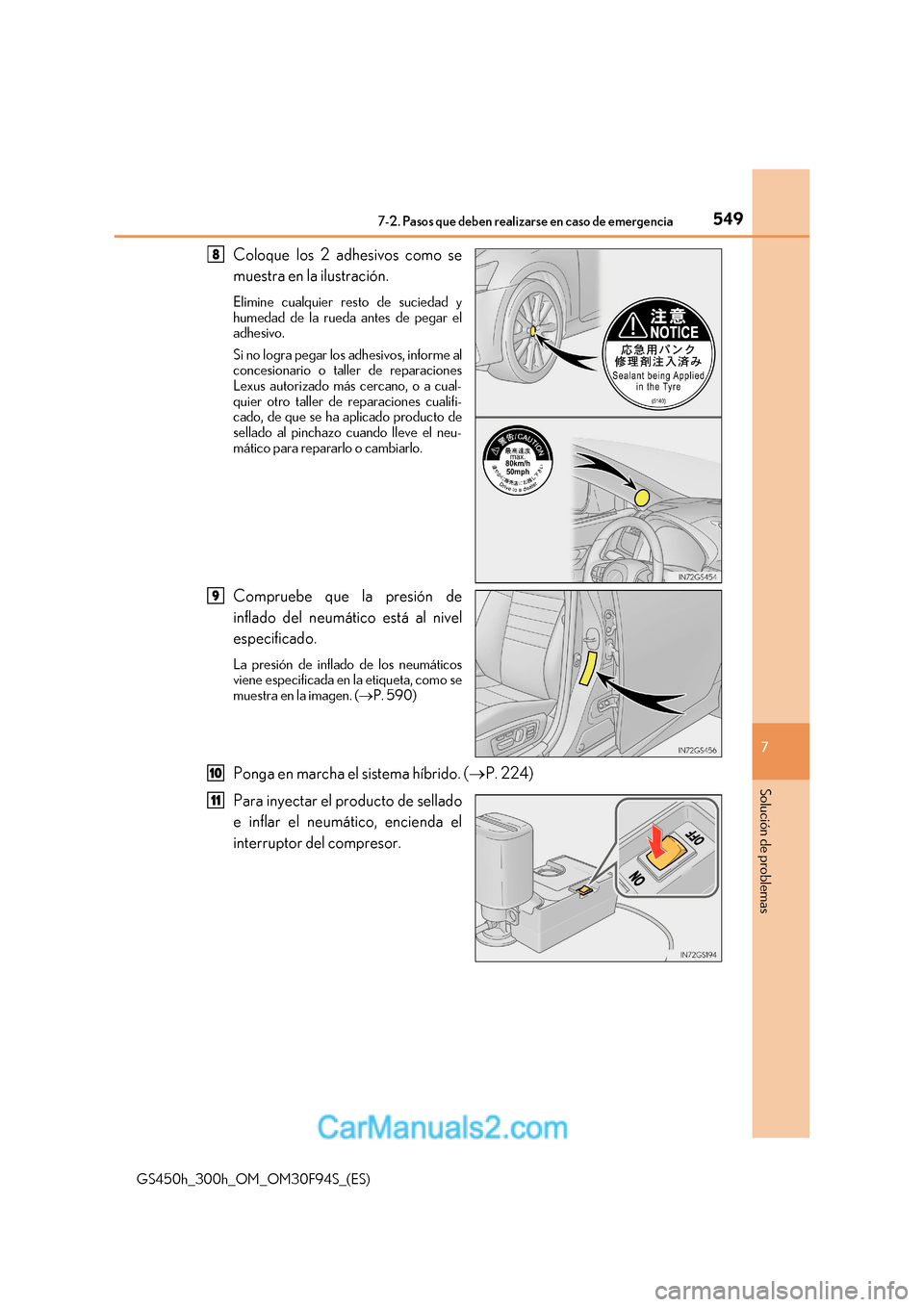

GS450h_300h_OM_OM30F94S_(ES) Coloque los 2 adhesivos como se
muestra en la ilustración.
Elimine cualquier resto de suciedad y
humedad de la rueda antes de pegar el
adhesivo.
Si no logra pegar los adhesivos, informe al
concesionario o taller de reparaciones
Lexus autorizado más cercano, o a cual-
quier otro taller de reparaciones cualifi-
cado, de que se ha aplicado producto de
sellado al pinchazo cuando lleve el neu-
mático para repararlo o cambiarlo.
Compruebe que la presión de
inflado del neumático está al nivel
especificado.
La presión de inflado de los neumáticos
viene especificada en la etiqueta, como se
muestra en la imagen. (
P. 590)
Ponga en marcha el sistema híbrido. ( P. 224)
Para inyectar el producto de sellado
e inflar el neumático, encienda el
interruptor del compresor.
8
9
10
11

5507-2. Pasos que deben realizarse en caso de emergencia

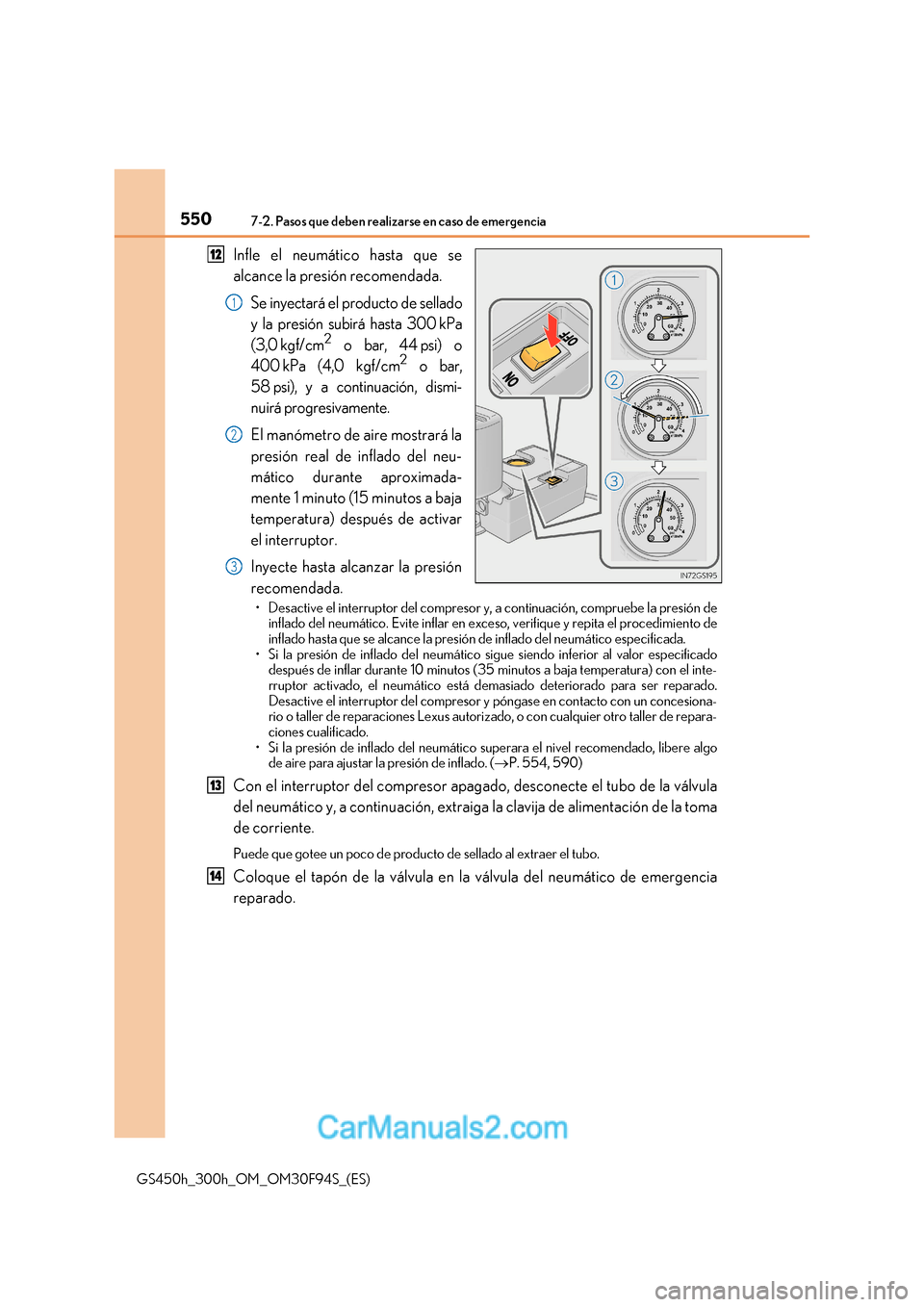

GS450h_300h_OM_OM30F94S_(ES) Infle el neumático hasta que se
alcance la presión recomendada.
Se inyectará el producto de sellado
y la presión subirá hasta 300 kPa
(3,0 kgf/cm 2
o bar, 44 psi) o
400 kPa (4,0 kgf/cm 2
o bar,
58 psi), y a continuación, dismi-
nuirá progresivamente.
El manómetro de aire mostrará la
presión real de inflado del neu-
mático durante aproximada-
mente 1 minuto (15 minutos a baja
temperatura) después de activar
el interruptor.
Inyecte hasta alcanzar la presión
recomendada.
