Lexus GS300h 2017 Manual del propietario (in Spanish)

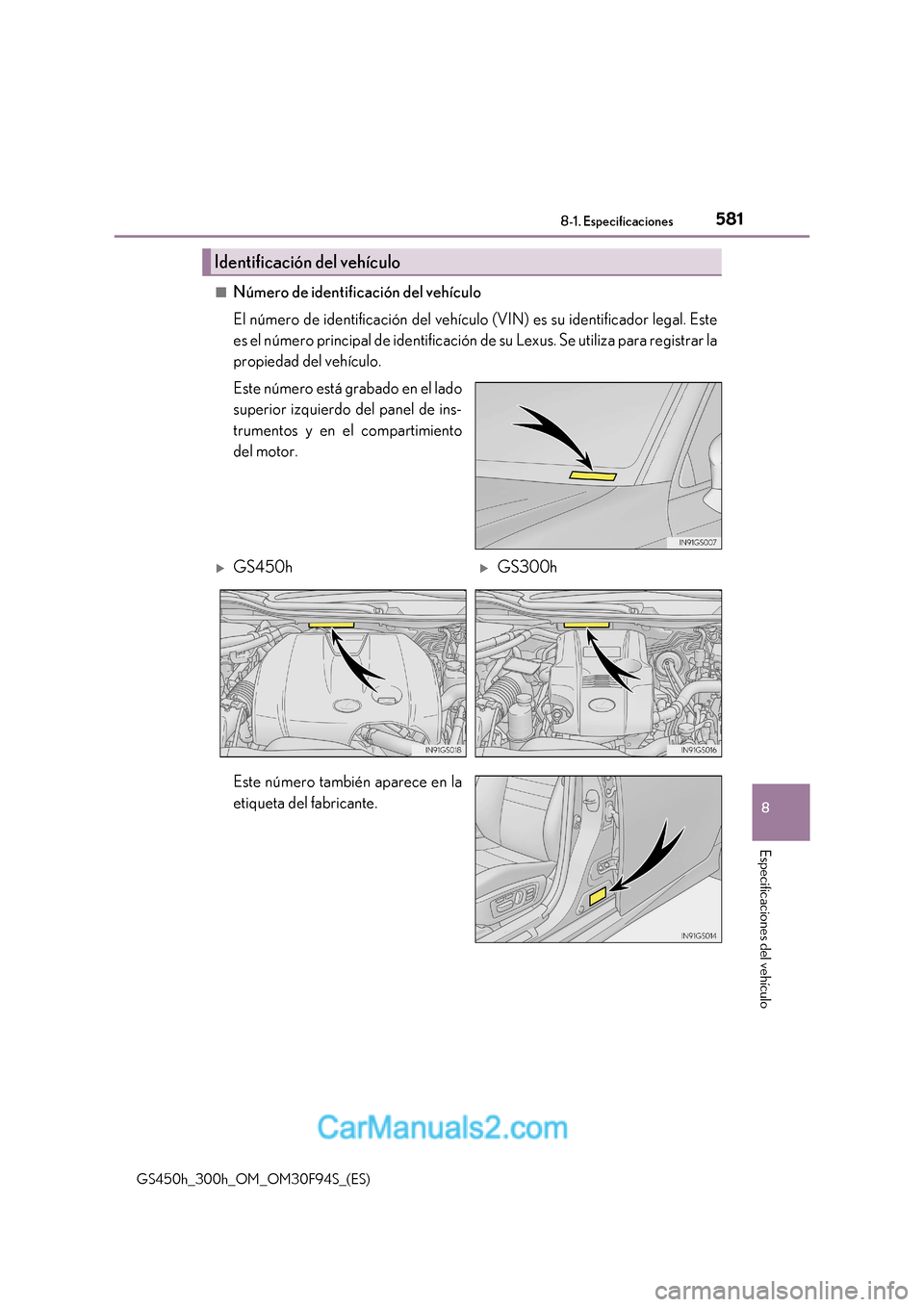

581
8
8-1. Especificaciones
Especificaciones del vehículo
GS450h_300h_OM_OM30F94S_(ES)
■Número de identificación del vehículo
El número de identificación del vehículo (VIN) es su identificador legal. Este
es el número principal de identificación de su Lexus. Se utiliza para registrar la
propiedad del vehículo.
Este número está grabado en el lado
superior izquierdo del panel de ins-
trumentos y en el compartimiento
del motor.
Este número también aparece en la
etiqueta del fabricante.
Identificación del vehículo
GS450hGS300h

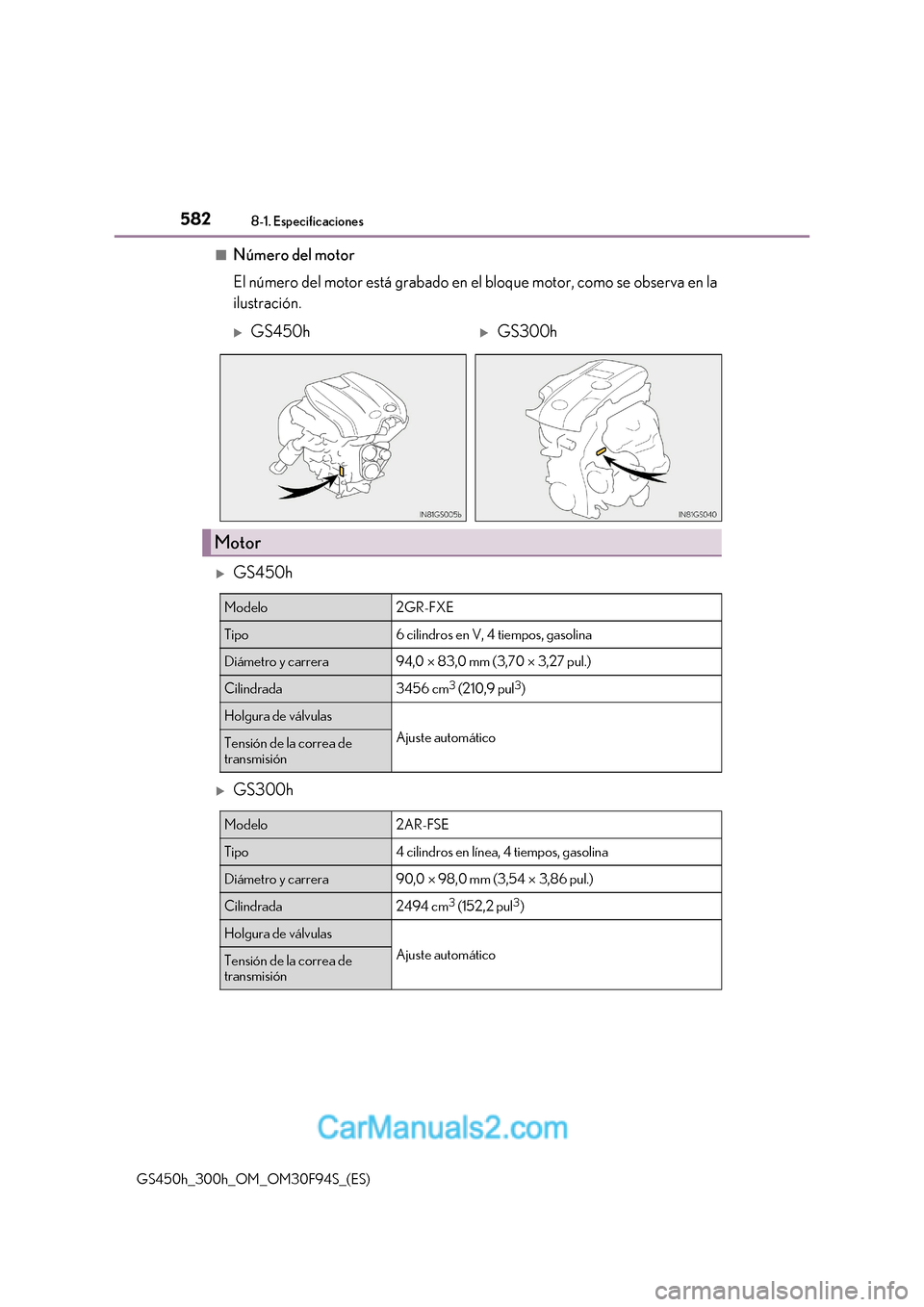

5828-1. Especificaciones
GS450h_300h_OM_OM30F94S_(ES)
■Número del motor
El número del motor está grabado en el bloque motor, como se observa e n la
ilustración.
GS450h
GS300h
GS450hGS300h
Motor
Modelo2GR-FXE
Tipo6 cilindros en V, 4 tiempos, gasolina
Diámetro y carrera94,0  83,0 mm (3,70  3,27 pul.)
Cilindrada3456 cm 3
(210,9 pul 3
)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión
Modelo2AR-FSE
Tipo4 cilindros en línea, 4 tiempos, gasolina
Diámetro y carrera90,0  98,0 mm (3,54  3,86 pul.)
Cilindrada2494 cm 3
(152,2 pul 3
)
Holgura de válvulas
Ajuste automáticoTensión de la correa de
transmisión

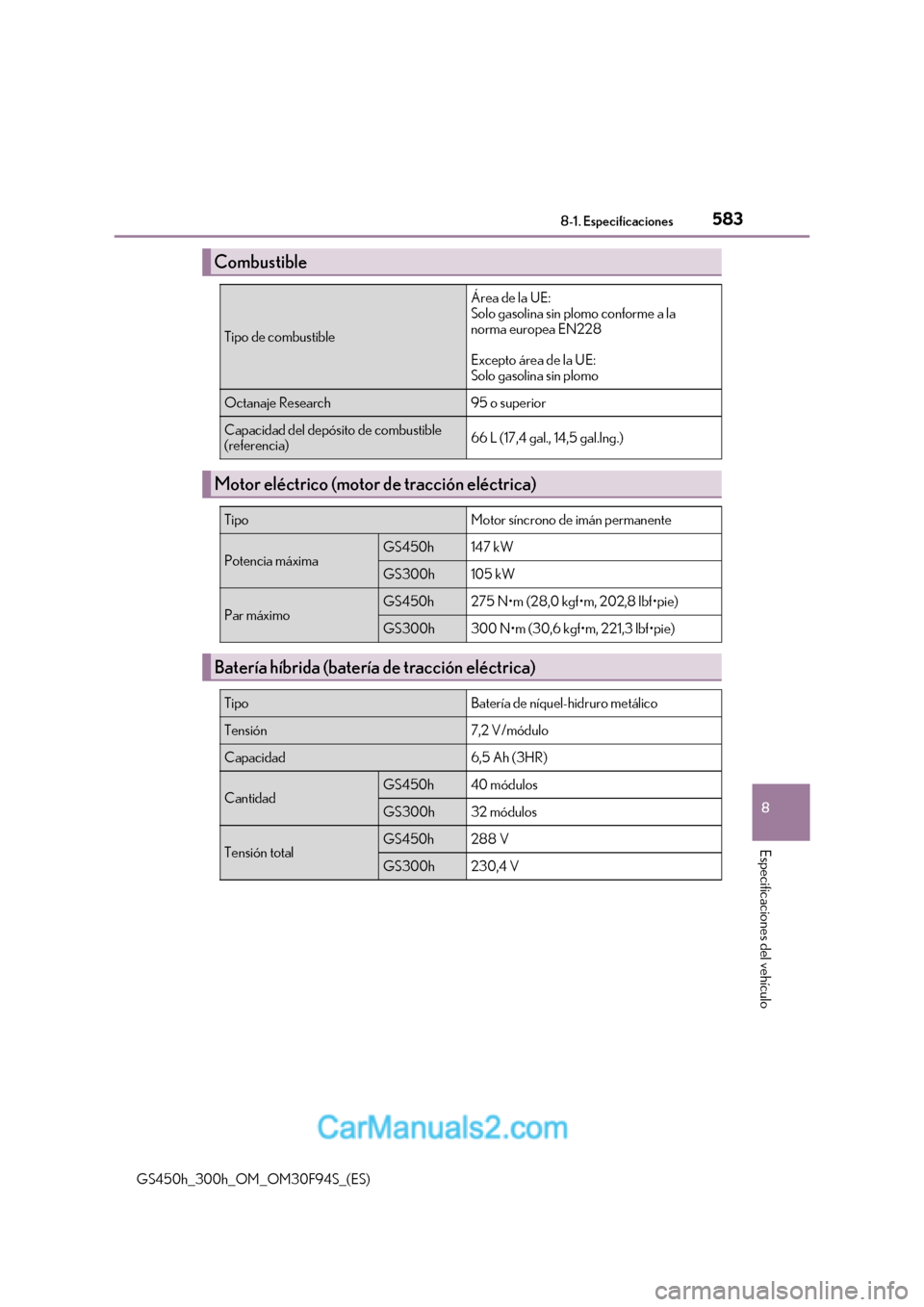

583
8
8-1. Especificaciones
Especificaciones del vehículo
GS450h_300h_OM_OM30F94S_(ES)
Combustible
Tipo de combustible
Área de la UE:
Solo gasolina sin plomo conforme a la
norma europea EN228
Excepto área de la UE:
Solo gasolina sin plomo
Octanaje Research95 o superior
Capacidad del depósito de combustible
(referencia)66 L (17,4 gal., 14,5 gal.Ing.)
Motor eléctrico (motor de tracción eléctrica)
TipoMotor síncrono de imán permanente
Potencia máximaGS450h147 kW
GS300h105 kW
Par máximoGS450h275 N

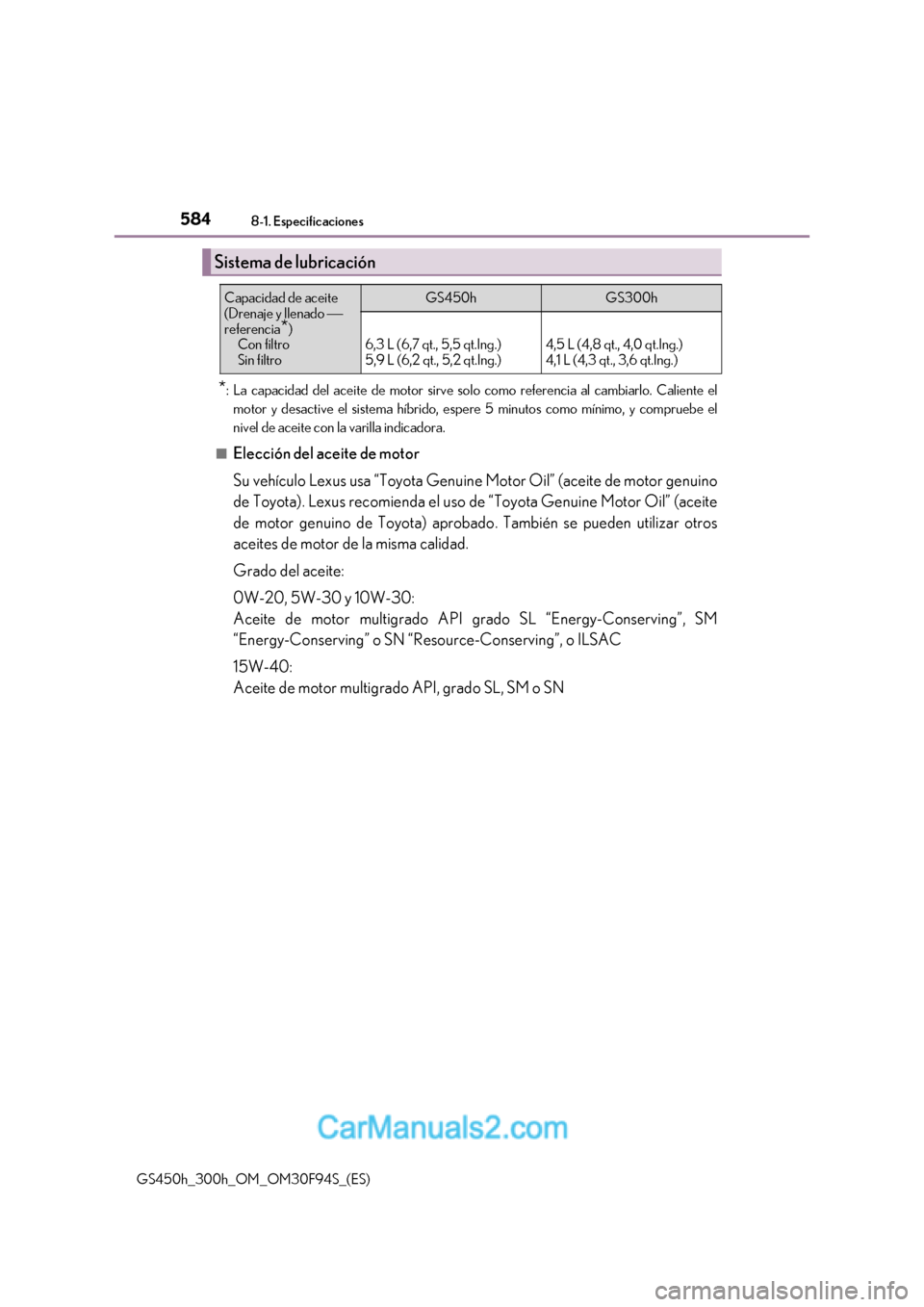

5848-1. Especificaciones
GS450h_300h_OM_OM30F94S_(ES) *
: La capacidad del aceite de motor sirve solo como referencia al cambiarlo. Caliente el
motor y desactive el sistema híbrido, espe re 5 minutos como mínimo, y compruebe el
nivel de aceite con la varilla indicadora.
■Elección del aceite de motor
Su vehículo Lexus usa “Toyota Genuine Motor Oil” (aceite de motor genuino
de Toyota). Lexus recomienda el uso de “Toyota Genuine Motor Oil” (aceite
de motor genuino de Toyota) aprobado . También se pueden utilizar otros
aceites de motor de la misma calidad.
Grado del aceite:
0W-20, 5W-30 y 10W-30:
Aceite de motor multigrado API grado SL “Energy-Conserving”, SM
“Energy-Conserving” o SN “Resource-Conserving”, o ILSAC
15W-40:
Aceite de motor multigrado API, grado SL, SM o SN
Sistema de lubricación
Capacidad de aceite
(Drenaje y llenado 
referencia *)
Con filtro
Sin filtroGS450hGS300h
6,3 L (6,7 qt., 5,5 qt.Ing.)
5,9 L (6,2 qt., 5,2 qt.Ing.)4,5 L (4,8 qt., 4,0 qt.Ing.)
4,1 L (4,3 qt., 3,6 qt.Ing.)

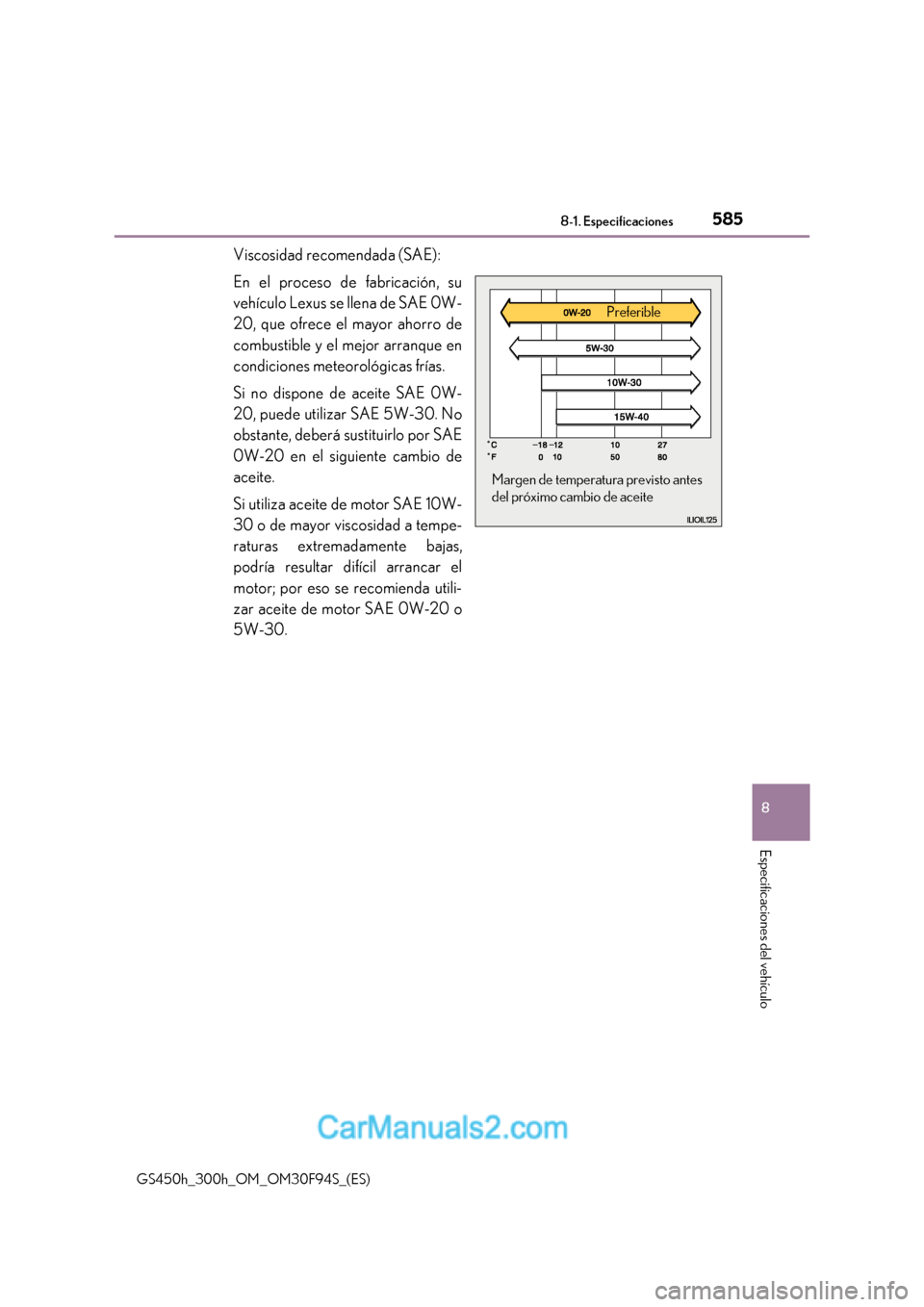

585
8
8-1. Especificaciones
Especificaciones del vehículo
GS450h_300h_OM_OM30F94S_(ES)Viscosidad recomendada (SAE):
En el proceso de fabricación, su
vehículo Lexus se llena de SAE 0W-
20, que ofrece el mayor ahorro de
combustible y el mejor arranque en
condiciones meteorológicas frías.
Si no dispone de aceite SAE 0W-
20, puede utilizar SAE 5W-30. No
obstante, deberá sustituirlo por SAE
0W-20 en el siguiente cambio de
aceite.
Si utiliza aceite de motor SAE 10W-
30 o de mayor viscosidad a tempe-
raturas extremadamente bajas,
podría resultar difícil arrancar el
motor; por eso se recomienda utili-
zar aceite de motor SAE 0W-20 o
5W-30.
Margen de temperatura previsto antes
del próximo cambio de aceite
Preferible

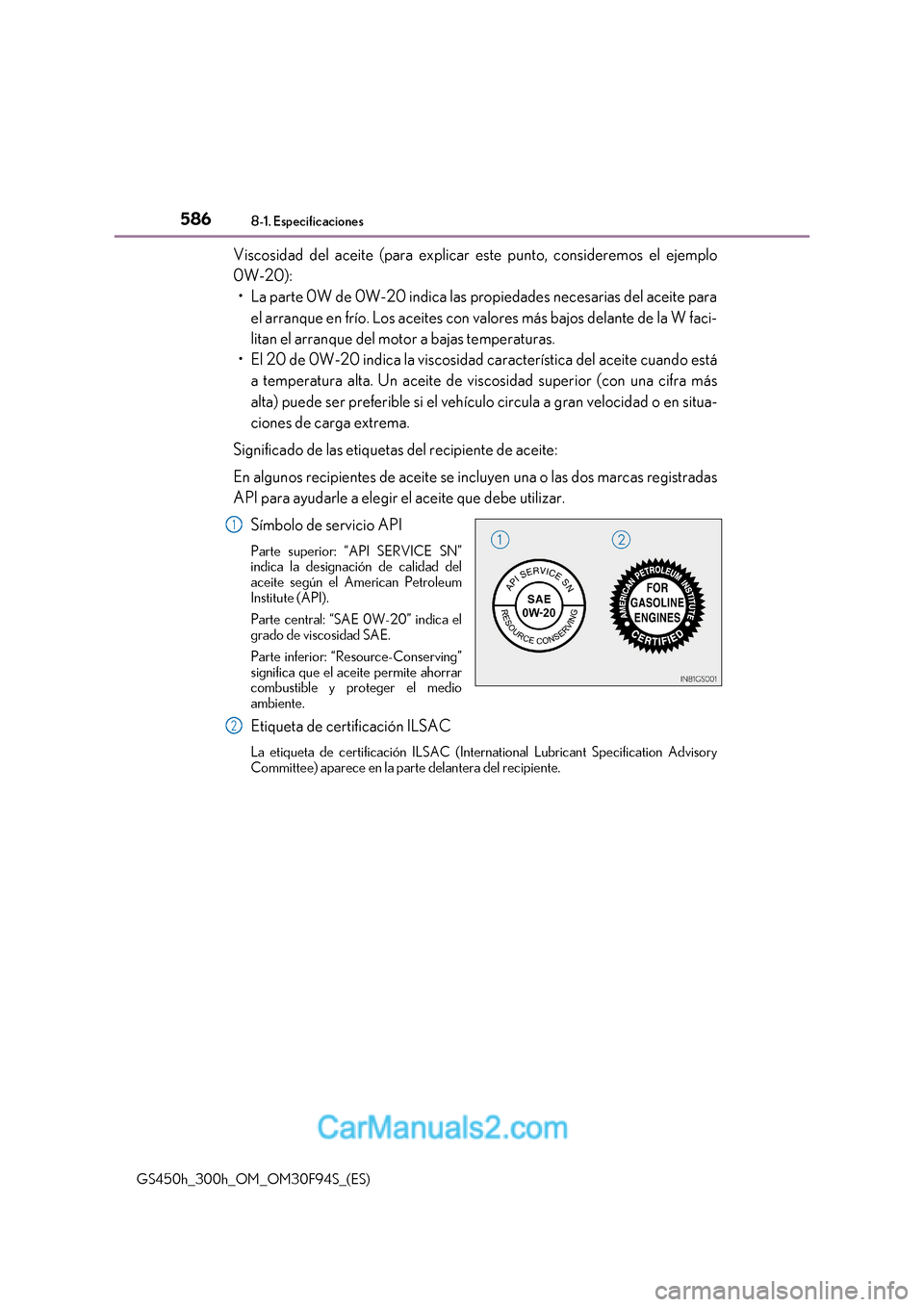

5868-1. Especificaciones
GS450h_300h_OM_OM30F94S_(ES) Viscosidad del aceite (para explicar este punto, consideremos el ejemplo
0W-20):

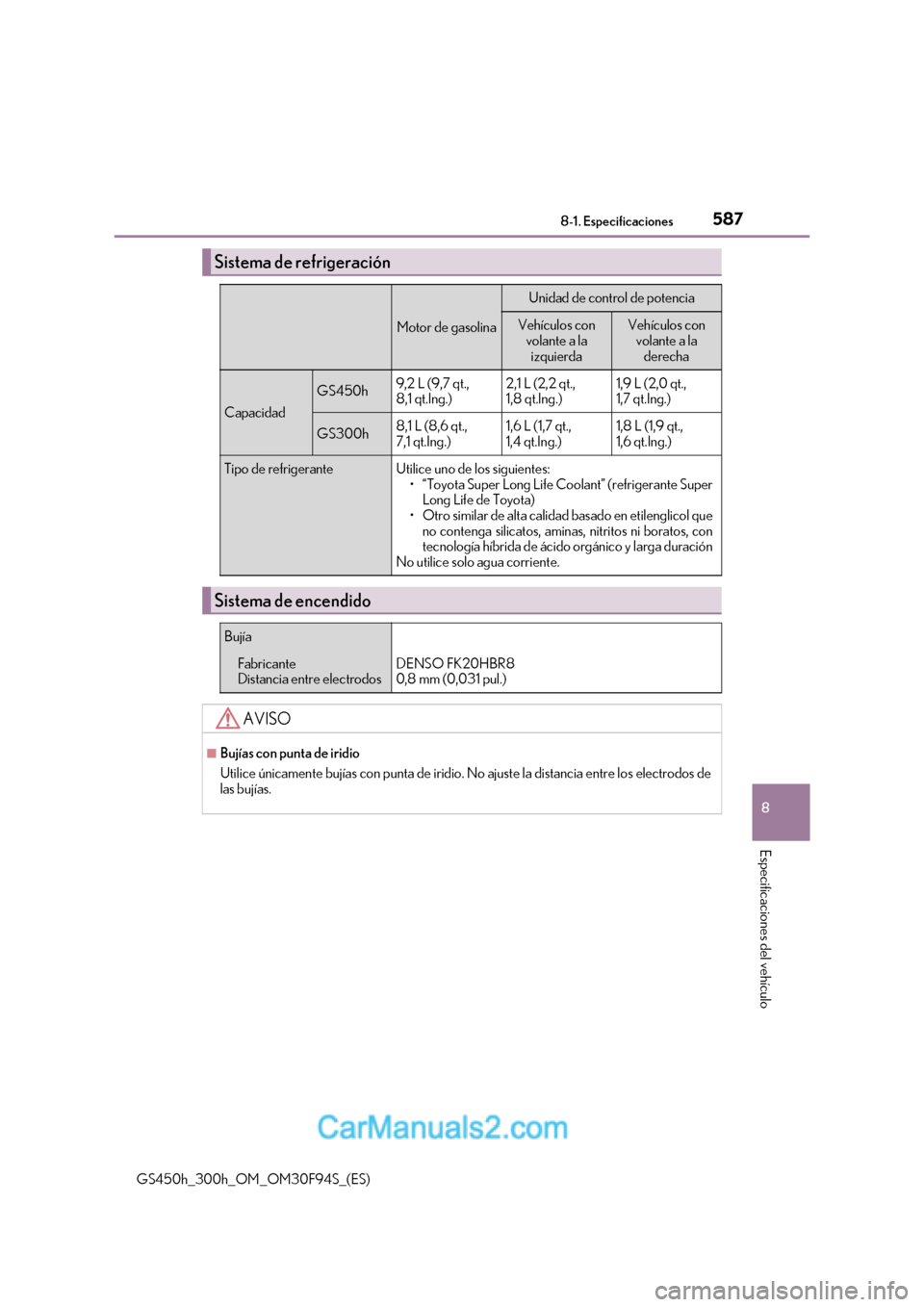

587
8
8-1. Especificaciones
Especificaciones del vehículo
GS450h_300h_OM_OM30F94S_(ES)
Sistema de refrigeración
Motor de gasolina
Unidad de control de potencia
Vehículos con volante a la izquierdaVehículos con
volante a la derecha
Capacidad
GS450h9,2 L (9,7 qt.,
8,1 qt.Ing.)2,1 L (2,2 qt.,
1,8 qt.Ing.)1,9 L (2,0 qt.,
1,7 qt.Ing.)
GS300h8,1 L (8,6 qt.,
7,1 qt.Ing.)1,6 L (1,7 qt.,
1,4 qt.Ing.)1,8 L (1,9 qt.,
1,6 qt.Ing.)
Tipo de refrigeranteUtilice uno de los siguientes:

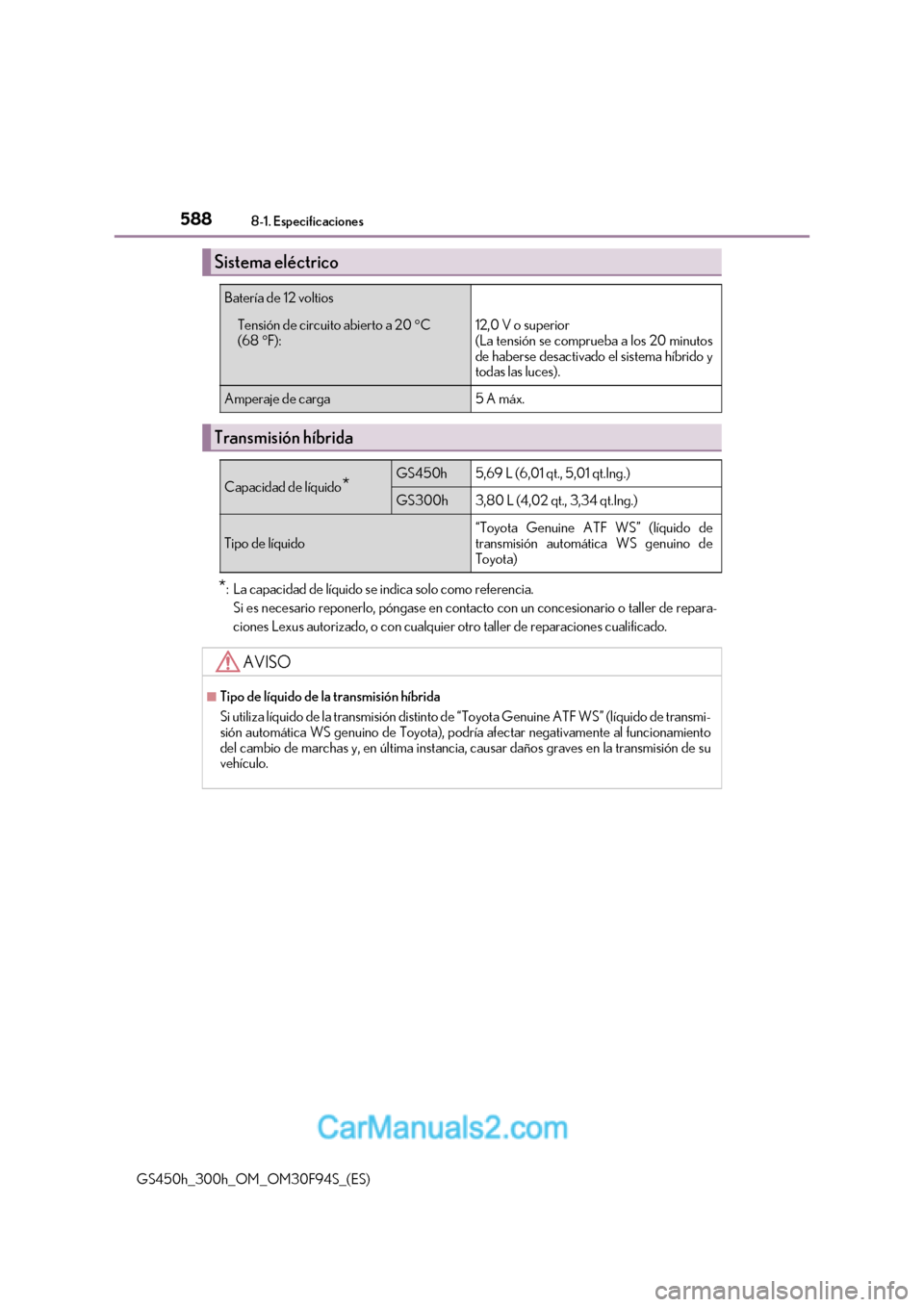

5888-1. Especificaciones
GS450h_300h_OM_OM30F94S_(ES) *
: La capacidad de líquido se indica solo como referencia.
Si es necesario reponerlo, póngase en contacto con un concesionario o taller de repara-
ciones Lexus autorizado, o con cualquier otro taller de reparaciones cualificado.
Sistema eléctrico
Batería de 12 voltios
Tensión de circuito abierto a 20 C
(68 F): 12,0 V o superior
(La tensión se comprueba a los 20 minutos
de haberse desactivado el sistema híbrido y
todas las luces).
Amperaje de carga5 A máx.
Transmisión híbrida
Capacidad de líquido *GS450h5,69 L (6,01 qt., 5,01 qt.Ing.)
GS300h3,80 L (4,02 qt., 3,34 qt.Ing.)
Tipo de líquido“Toyota Genuine ATF WS” (líquido de
transmisión automática WS genuino de
Toyota)
AVISO
■Tipo de líquido de la transmisión híbrida
Si utiliza líquido de la transmisión distinto de “Toyota Genuine ATF WS” (líquido de transmi-
sión automática WS genuino de Toyota), podr ía afectar negativamente al funcionamiento
del cambio de marchas y, en última instancia, causar daños graves en la transmisión de su
vehículo.

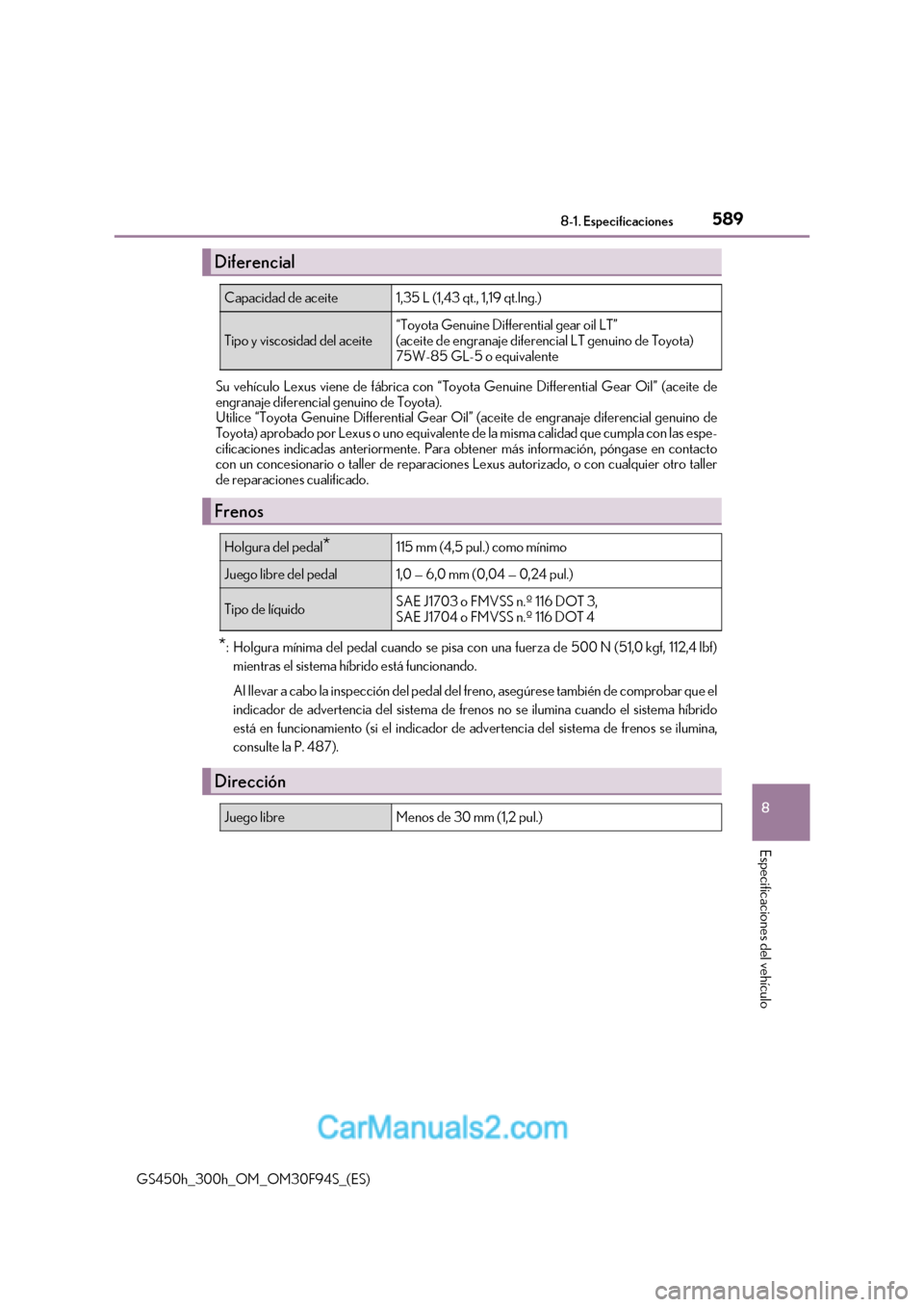

589
8
8-1. Especificaciones
Especificaciones del vehículo
GS450h_300h_OM_OM30F94S_(ES)Su vehículo Lexus viene de fábrica con “Toyot
a Genuine Differential Gear Oil” (aceite de
engranaje diferencial genuino de Toyota).
Utilice “Toyota Genuine Differential Gear Oil” (aceite de engranaje diferencial genuino de
Toyota) aprobado por Lexus o uno equivalente de la misma calidad que cumpla con las espe-
cificaciones indicadas anteriormente. Para obtener más información, póngase en contacto
con un concesionario o taller de reparaciones Lexus autorizado, o con cualquier otro taller
de reparaciones cualificado.
* : Holgura mínima del pedal cuando se pisa con una fuerza de 500 N (51,0 kgf, 112,4 lbf)
mientras el sistema híbrido está funcionando.
Al llevar a cabo la inspección del pedal del freno, asegúrese también de comprobar que el
indicador de advertencia del sistema de frenos no se ilumina cuando el sistema híbrido
está en funcionamiento (si el indicador de advertencia del sistema de frenos se ilumina,
consulte la P. 487).
Diferencial
Capacidad de aceite1,35 L (1,43 qt., 1,19 qt.Ing.)
Tipo y viscosidad del aceite
“Toyota Genuine Differential gear oil LT”
(aceite de engranaje diferencial LT genuino de Toyota)
75W-85 GL-5 o equivalente
Frenos
Holgura del pedal *115 mm (4,5 pul.) como mínimo
Juego libre del pedal1,0 — 6,0 mm (0,04 — 0,24 pul.)
Tipo de líquidoSAE J1703 o FMVSS n.º 116 DOT 3,
SAE J1704 o FMVSS n.º 116 DOT 4
Dirección
Juego libreMenos de 30 mm (1,2 pul.)

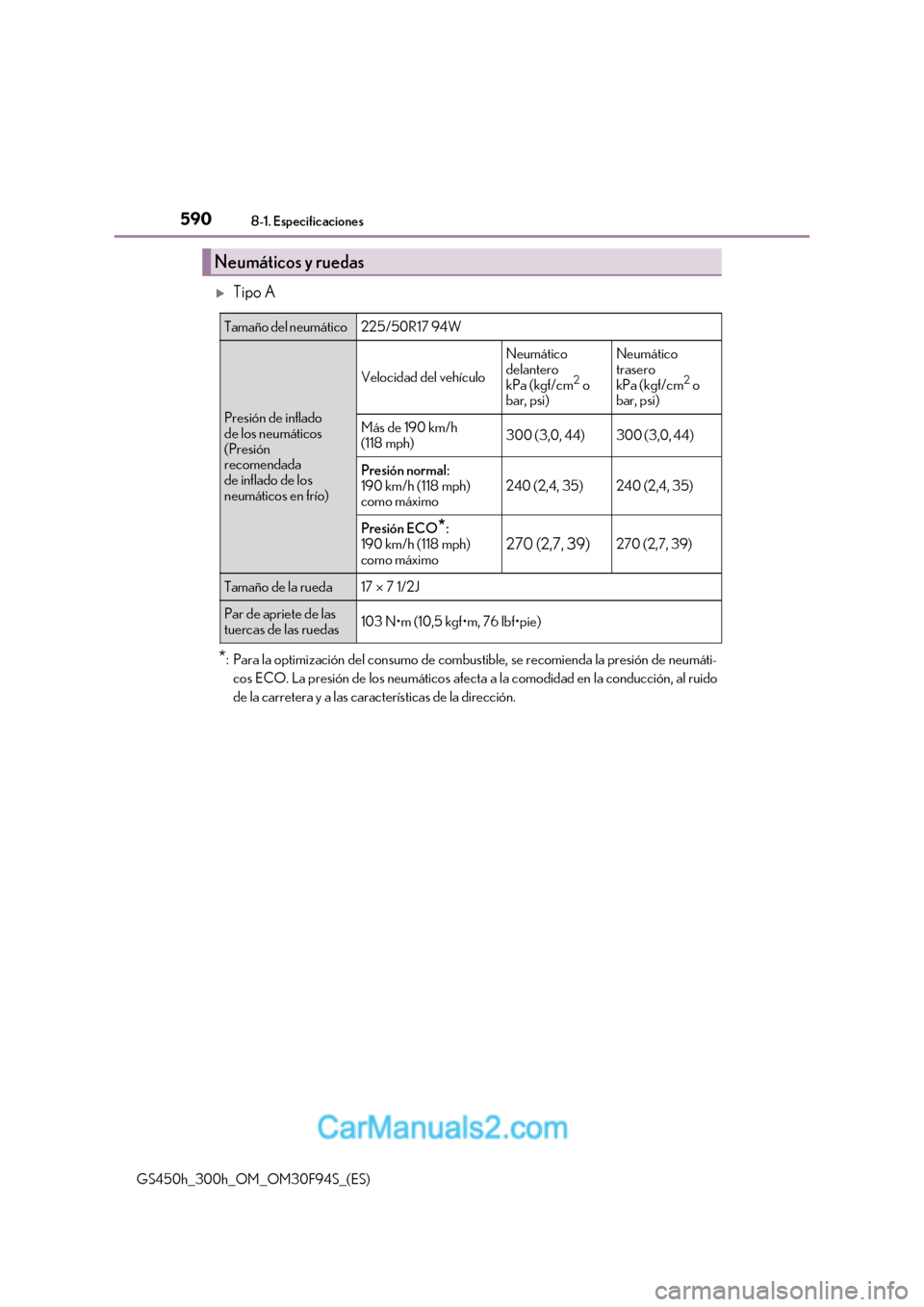

5908-1. Especificaciones
GS450h_300h_OM_OM30F94S_(ES)
Tipo A
* : Para la optimización del consumo de combustible, se recomienda la presión de neumáti-
cos ECO. La presión de los neumáticos afecta a la comodidad en la conducción, al ruido
de la carretera y a las características de la dirección.
Neumáticos y ruedas
Tamaño del neumático225/50R17 94W
Presión de inflado
de los neumáticos
(Presión
recomendada
de inflado de los
neumáticos en frío)
Velocidad del vehículo
Neumático
delantero
kPa (kgf/cm 2
o
bar, psi)Neumático
trasero
kPa (kgf/cm 2
o
bar, psi)
Más de 190 km/h
(118 mph)300 (3,0, 44)300 (3,0, 44)
Presión normal:
190 km/h (118 mph)
como máximo240 (2,4, 35)240 (2,4, 35)
Presión ECO *:
190 km/h (118 mph)
como máximo
270 (2,7, 39)270 (2,7, 39)
Tamaño de la rueda17  7 1/2J
Par de apriete de las
tuercas de las ruedas103 N
