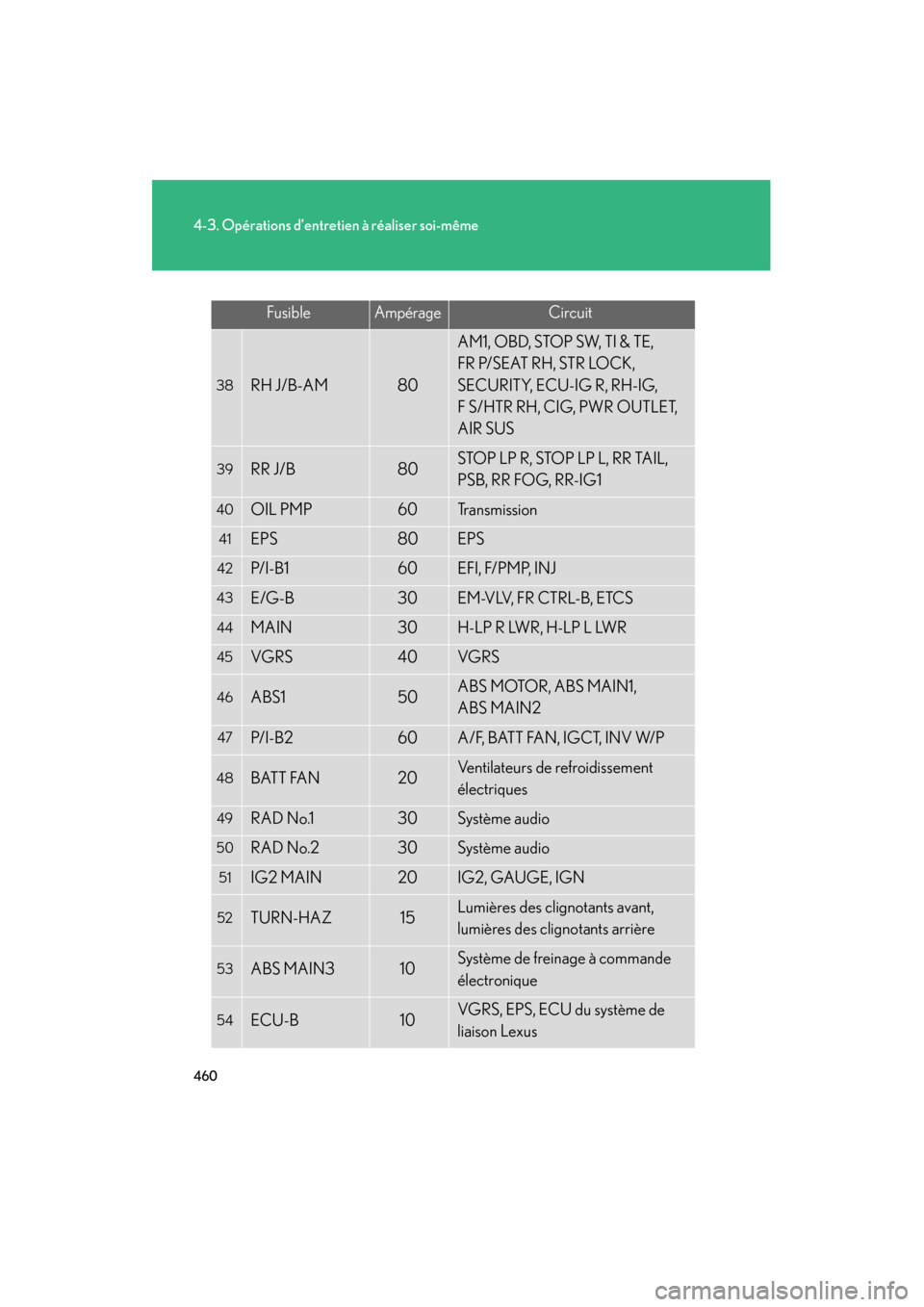

FusibleAmpérageCircuit
38RH J/B-AM80
AM1, OBD, STOP SW, TI & TE,
FR P/SEAT RH, STR LOCK,
SECURITY, ECU-IG R, RH-IG,
F S/HTR RH, CIG, PWR OUTLET,
AIR SUS
39RR J/B80STOP LP R, STOP LP L, RR TAIL,
PSB, RR FOG, RR-IG1
40OIL PMP60Transmission
41EPS80EPS
42P/ I - B 160EFI, F/PMP, INJ
43E/G-B30EM-VLV, FR CTRL-B, ETCS
44MAIN30H-LP R LWR, H-LP L LWR
45VGRS40VGRS
46ABS150ABS MOTOR, ABS MAIN1,
ABS MAIN2
47P/ I - B 260A/F, BATT FAN, IGCT, INV W/P
48BATT FAN20Ventilateurs de refroidissement
électriques
49RAD No.130Système audio
50RAD No.230Système audio
51IG2 MAIN20IG2, GAUGE, IGN
52TURN-HAZ15Lumières des clignotants avant,
lumières des clignotants arrière
53ABS MAIN310Système de freinage à commande
électronique
54ECU-B10VGRS, EPS, ECU du système de
liaison Lexus
GS_D_HV.book Page 460 Friday, November 27, 2009 11:17 AM

461
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D
November 27, 2009 11:16 am

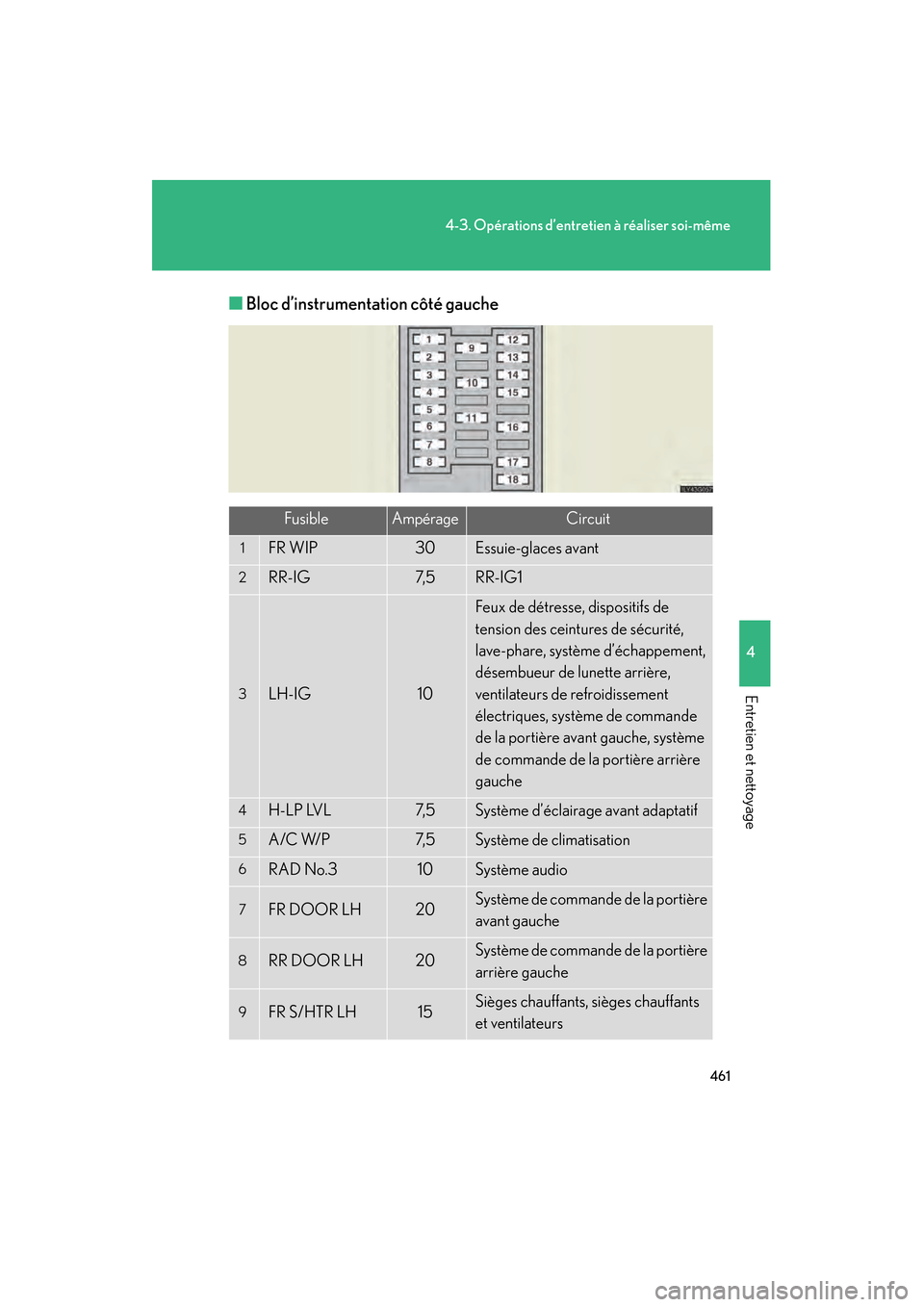

■Bloc d’instrumentation côté gauche
FusibleAmpérageCircuit
1FR WIP30Essuie-glaces avant
2RR-IG7, 5RR-IG1
3LH-IG10
Feux de détresse, dispositifs de
tension des ceintures de sécurité,
lave-phare, système d’échappement,
désembueur de lunette arrière,
ventilateurs de refroidissement
électriques, système de commande
de la portière avant gauche, système
de commande de la portière arrière
gauche
4H-LP LVL7, 5Système d’éclairage avant adaptatif
5A/C W/P7, 5Système de climatisation
6RAD No.310Système audio
7FR DOOR LH20Système de commande de la portière
avant gauche
8RR DOOR LH20Système de commande de la portière
arrière gauche
9FR S/HTR LH15Sièges chauffants, sièges chauffants
et ventilateurs
GS_D_HV.book Page 461 Friday, November 27, 2009 11:17 AM

462
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D
November 27, 2009 11:16 am

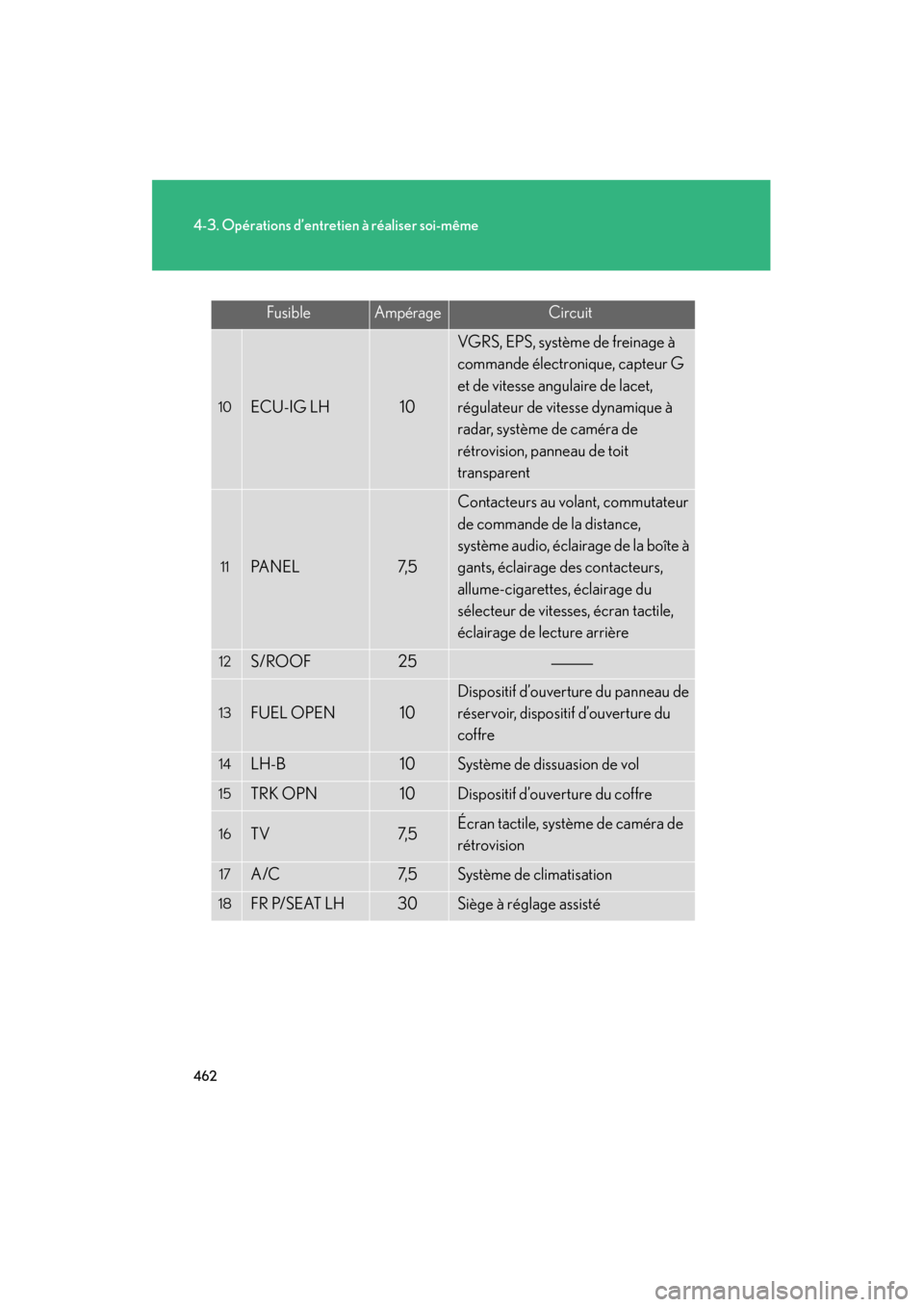

FusibleAmpérageCircuit
10ECU-IG LH10
VGRS, EPS, système de freinage à
commande électronique, capteur G
et de vitesse angulaire de lacet,
régulateur de vitesse dynamique à
radar, système de caméra de
rétrovision, panneau de toit
transparent
11PA N E L7, 5
Contacteurs au volant, commutateur
de commande de la distance,
système audio, éclairage de la boîte à
gants, éclairage des contacteurs,
allume-cigarettes, éclairage du
sélecteur de vitesses, écran tactile,
éclairage de lecture arrière
12S/ROOF25
13FUEL OPEN10
Dispositif d’ouverture du panneau de
réservoir, dispositif d’ouverture du
coffre
14LH-B10Système de dissuasion de vol
15TRK OPN10Dispositif d’ouverture du coffre
16TV7, 5Écran tactile, système de caméra de
rétrovision
17A/C7, 5Système de climatisation
18FR P/SEAT LH30Siège à réglage assisté
GS_D_HV.book Page 462 Friday, November 27, 2009 11:17 AM

463
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D
November 27, 2009 11:16 am

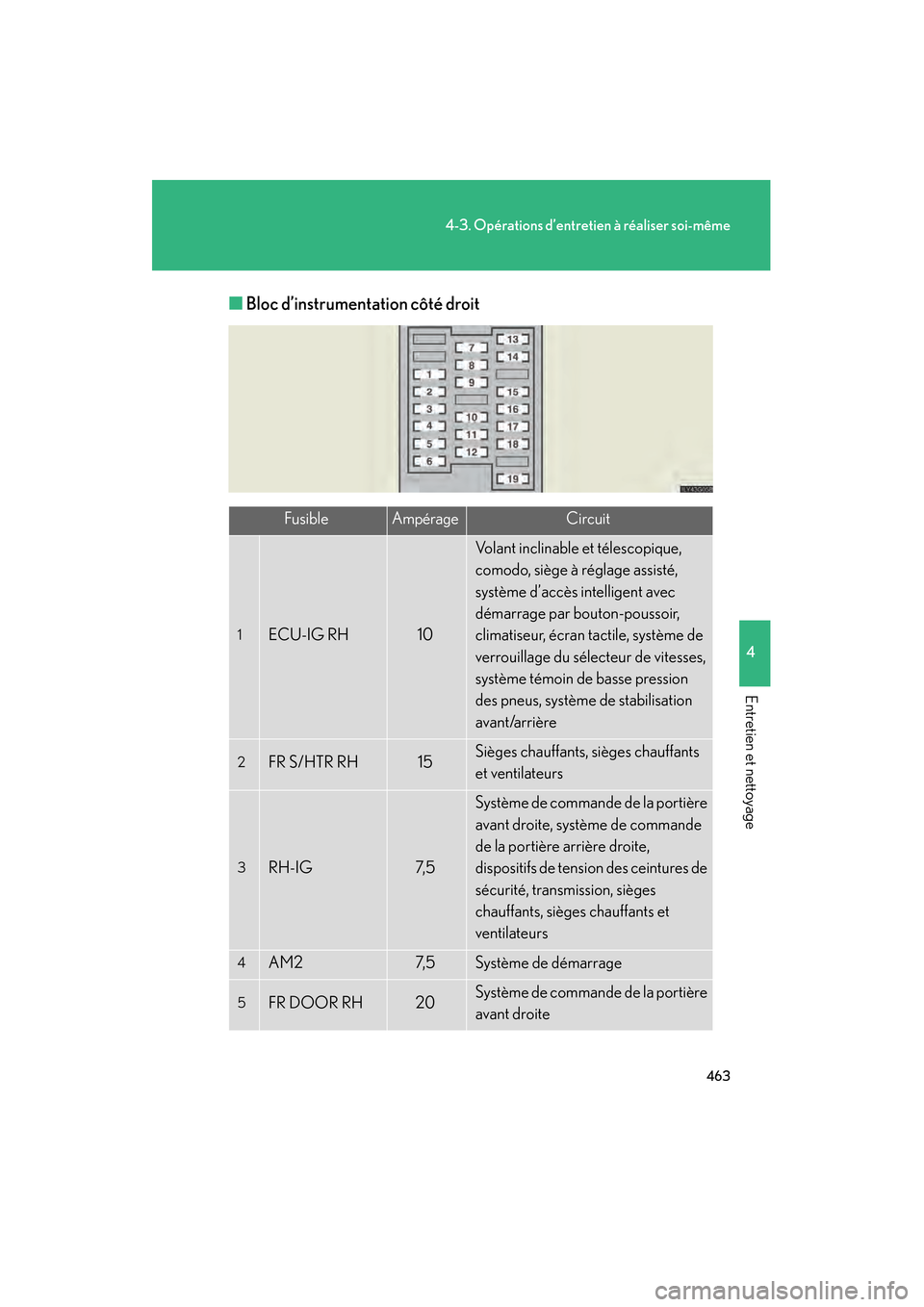

■Bloc d’instrumentation côté droit
FusibleAmpérageCircuit
1ECU-IG RH10
Volant inclinable et télescopique,
comodo, siège à réglage assisté,
système d’accès intelligent avec
démarrage par bouton-poussoir,
climatiseur, écran tactile, système de
verrouillage du sélecteur de vitesses,
système témoin de basse pression
des pneus, système de stabilisation
avant/arrière
2FR S/HTR RH15Sièges chauffants, sièges chauffants
et ventilateurs
3RH-IG7, 5
Système de commande de la portière
avant droite, système de commande
de la portière arrière droite,
dispositifs de tension des ceintures de
sécurité, transmission, sièges
chauffants, sièges chauffants et
ventilateurs
4AM27, 5Système de démarrage
5FR DOOR RH20Système de commande de la portière
avant droite
GS_D_HV.book Page 463 Friday, November 27, 2009 11:17 AM

464
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D
November 27, 2009 11:16 am

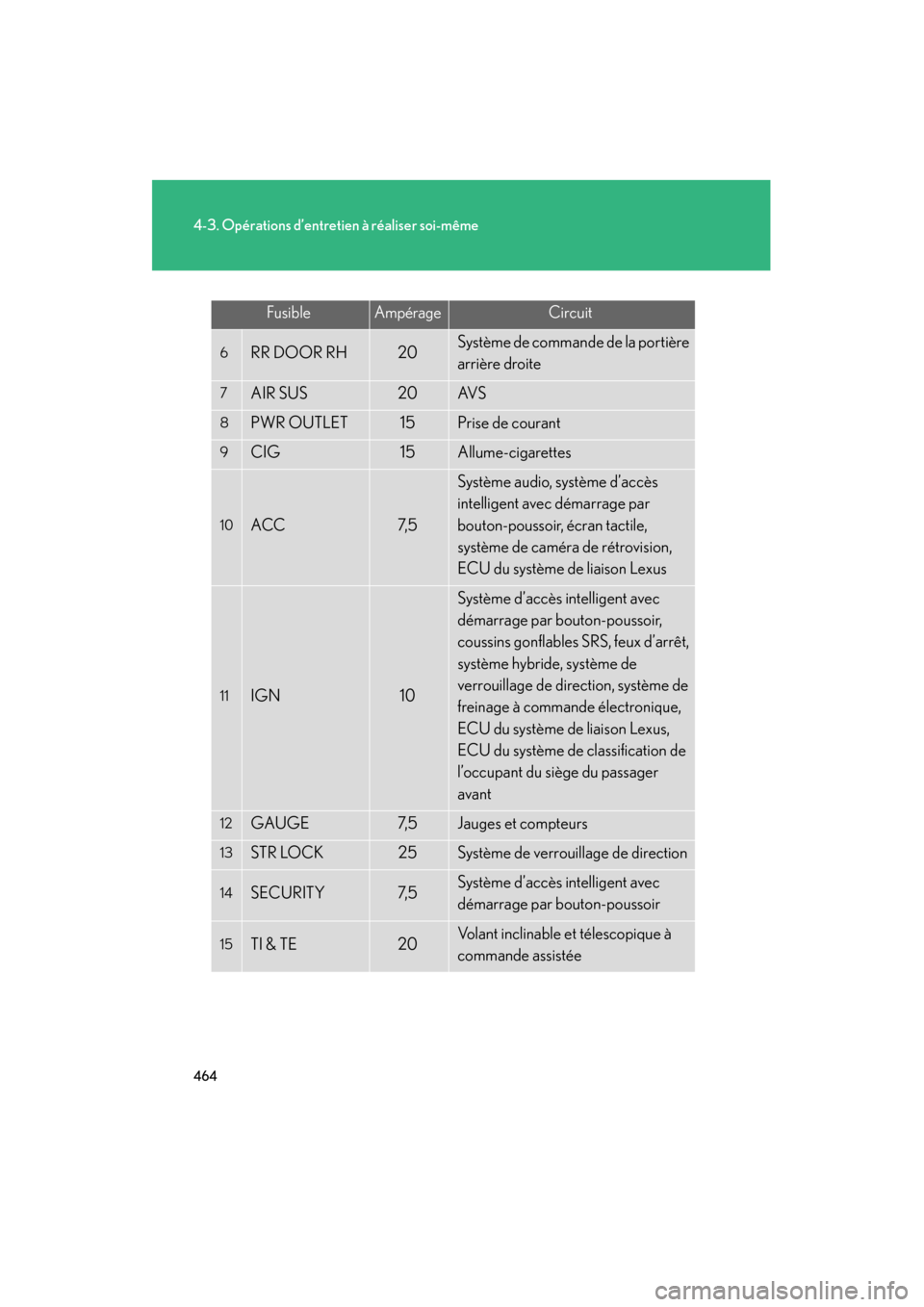

FusibleAmpérageCircuit
6RR DOOR RH20Système de commande de la portière
arrière droite
7AIR SUS20AV S
8PWR OUTLET15Prise de courant
9CIG15Allume-cigarettes
10ACC7, 5
Système audio, système d’accès
intelligent avec démarrage par
bouton-poussoir, écran tactile,
système de caméra de rétrovision,
ECU du système de liaison Lexus
11IGN10
Système d’accès intelligent avec
démarrage par bouton-poussoir,
coussins gonflables SRS, feux d’arrêt,
système hybride, système de
verrouillage de direction, système de
freinage à commande électronique,
ECU du système de liaison Lexus,
ECU du système de classification de
l’occupant du siège du passager
avant
12GAUGE7, 5Jauges et compteurs
13STR LOCK25Système de verrouillage de direction
14SECURITY7, 5Système d’accès intelligent avec
démarrage par bouton-poussoir
15TI & TE20Volant inclinable et télescopique à
commande assistée
GS_D_HV.book Page 464 Friday, November 27, 2009 11:17 AM

465
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D
November 27, 2009 11:16 am

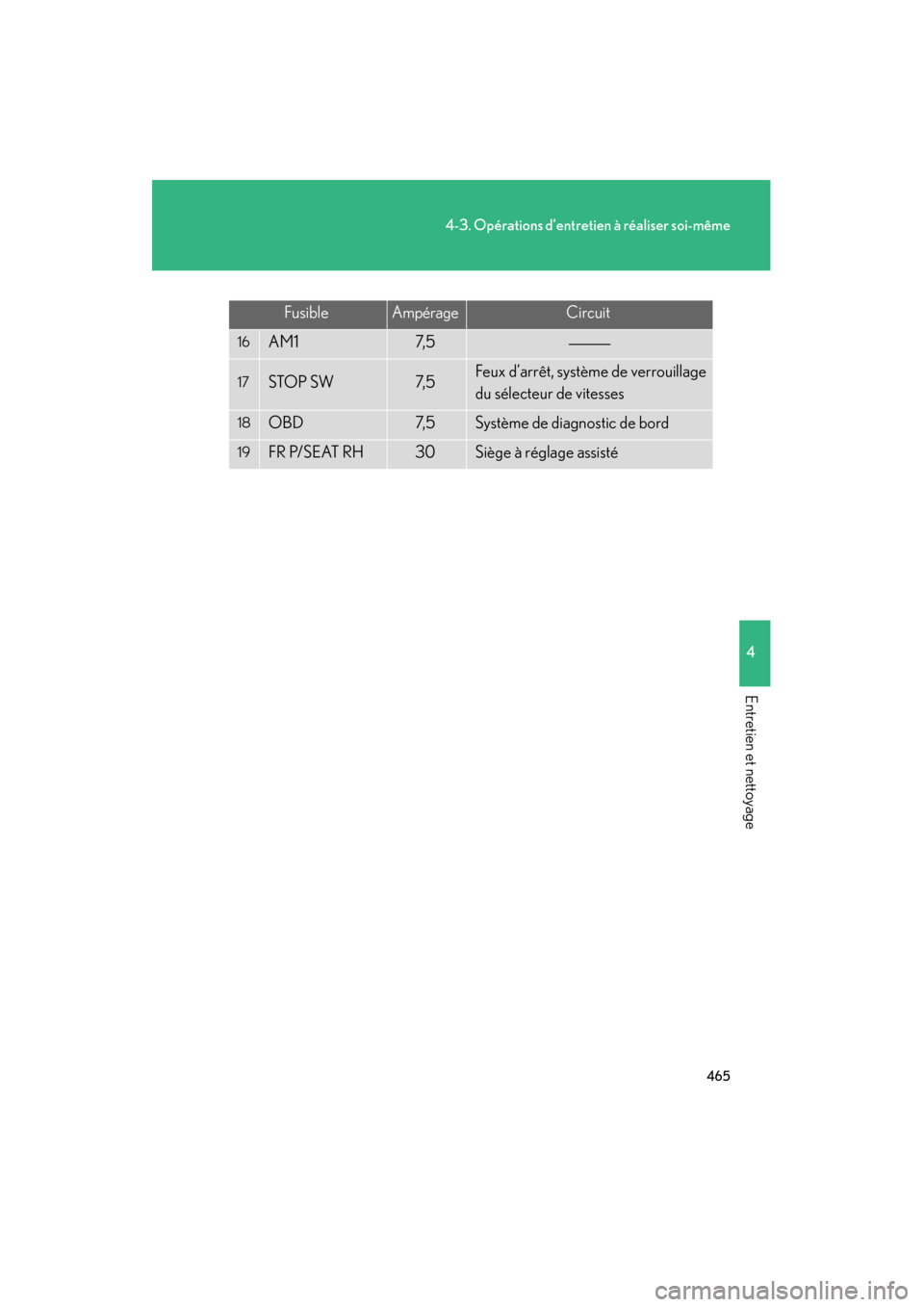

FusibleAmpérageCircuit
16AM17, 5
17STOP SW7, 5Feux d’arrêt, système de verrouillage
du sélecteur de vitesses
18OBD7, 5Système de diagnostic de bord
19FR P/SEAT RH30Siège à réglage assisté
GS_D_HV.book Page 465 Friday, November 27, 2009 11:17 AM

466
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D
November 27, 2009 11:16 am

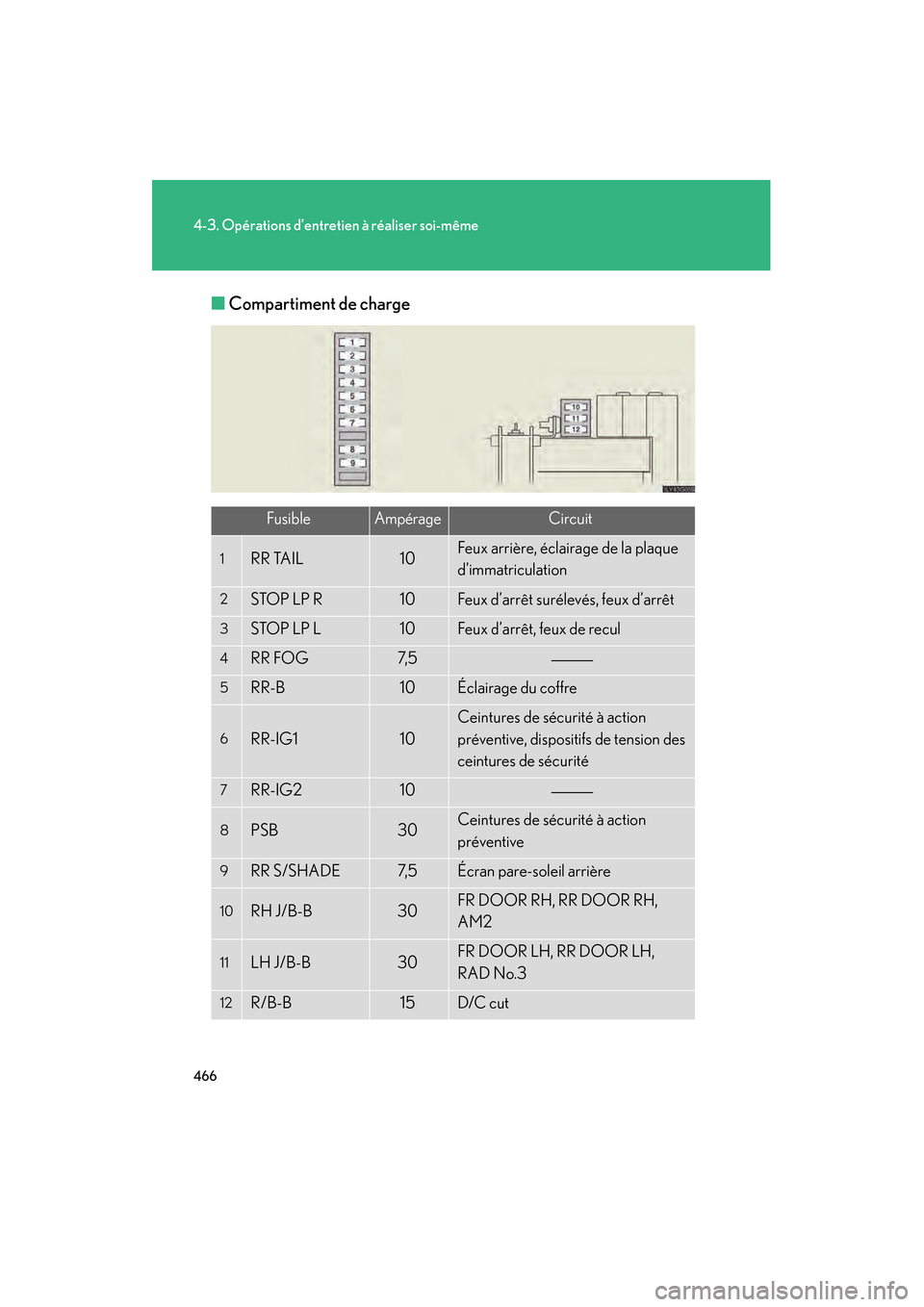

■Compartiment de charge
FusibleAmpérageCircuit
1RR TAIL10Feux arrière, éclairage de la plaque
d’immatriculation
2STOP LP R10Feux d’arrêt surélevés, feux d’arrêt
3STOP LP L10Feux d’arrêt, feux de recul
4RR FOG7, 5
5RR-B10Éclairage du coffre
6RR-IG110
Ceintures de sécurité à action
préventive, dispositifs de tension des
ceintures de sécurité
7RR-IG210
8PSB30Ceintures de sécurité à action
préventive
9RR S/SHADE7, 5Écran pare-soleil arrière
10RH J/B-B30FR DOOR RH, RR DOOR RH,
AM2
11LH J/B-B30FR DOOR LH, RR DOOR LH,
RAD No.3
12R/B-B15D/C c ut
GS_D_HV.book Page 466 Friday, November 27, 2009 11:17 AM

467
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D
November 27, 2009 11:16 am

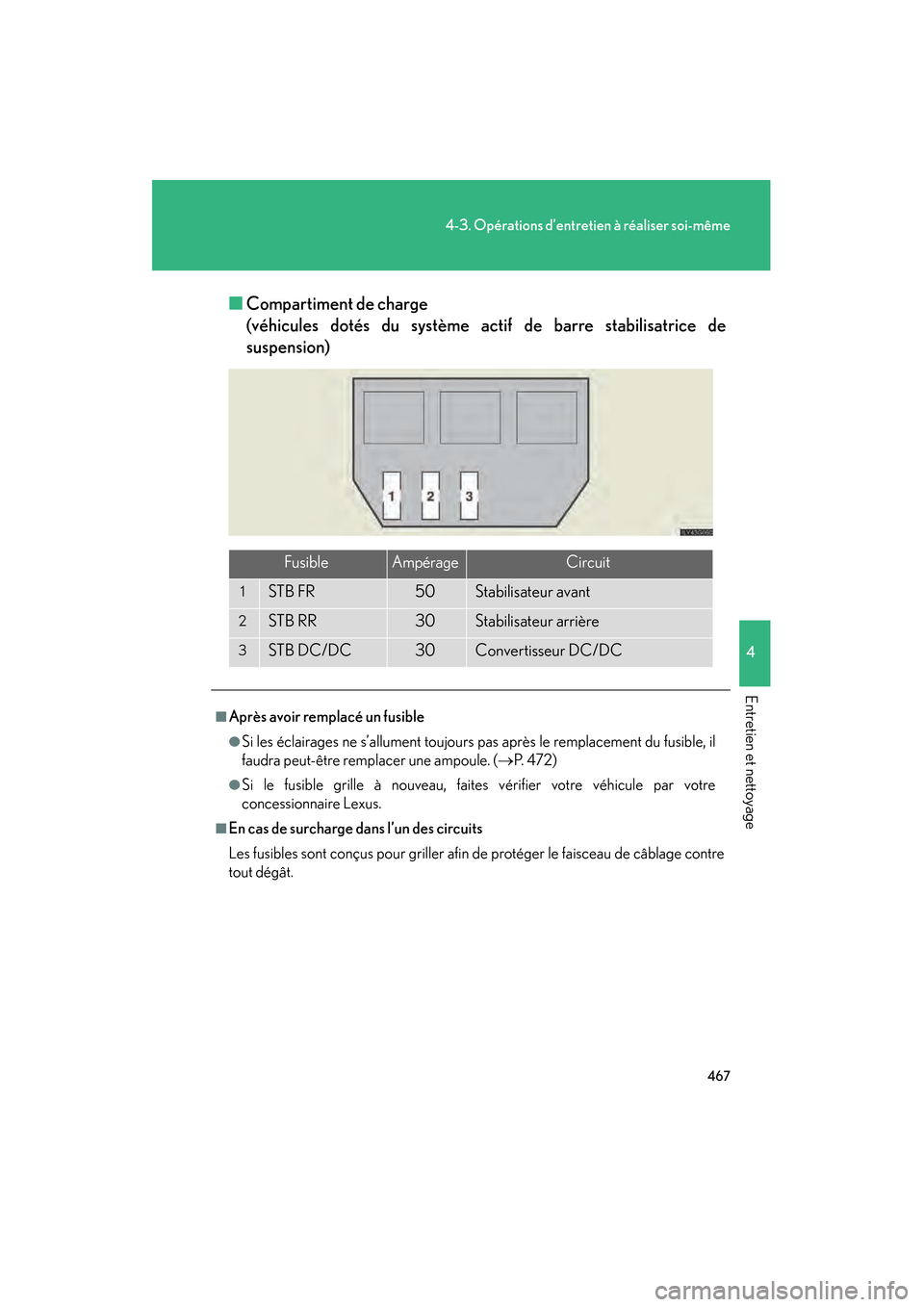

■Compartiment de charge
(véhicules dotés du système actif de barre stabilisatrice de
suspension)
FusibleAmpérageCircuit
1STB FR50Stabilisateur avant
2STB RR30Stabilisateur arrière
3STB DC/DC30Convertisseur DC/DC
■Après avoir remplacé un fusible
●Si les éclairages ne s’allument toujours pas après le remplacement du fusible, il
faudra peut-être remplacer une ampoule. ( →P. 4 7 2 )
●Si le fusible grille à nouveau, faites vérifier votre véhicule par votre
concessionnaire Lexus.
■En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage contre
tout dégât.
GS_D_HV.book Page 467 Friday, November 27, 2009 11:17 AM

468
4-3. Opérations d’entretien à réaliser soi-même
GS_HV_D
November 27, 2009 11:16 am

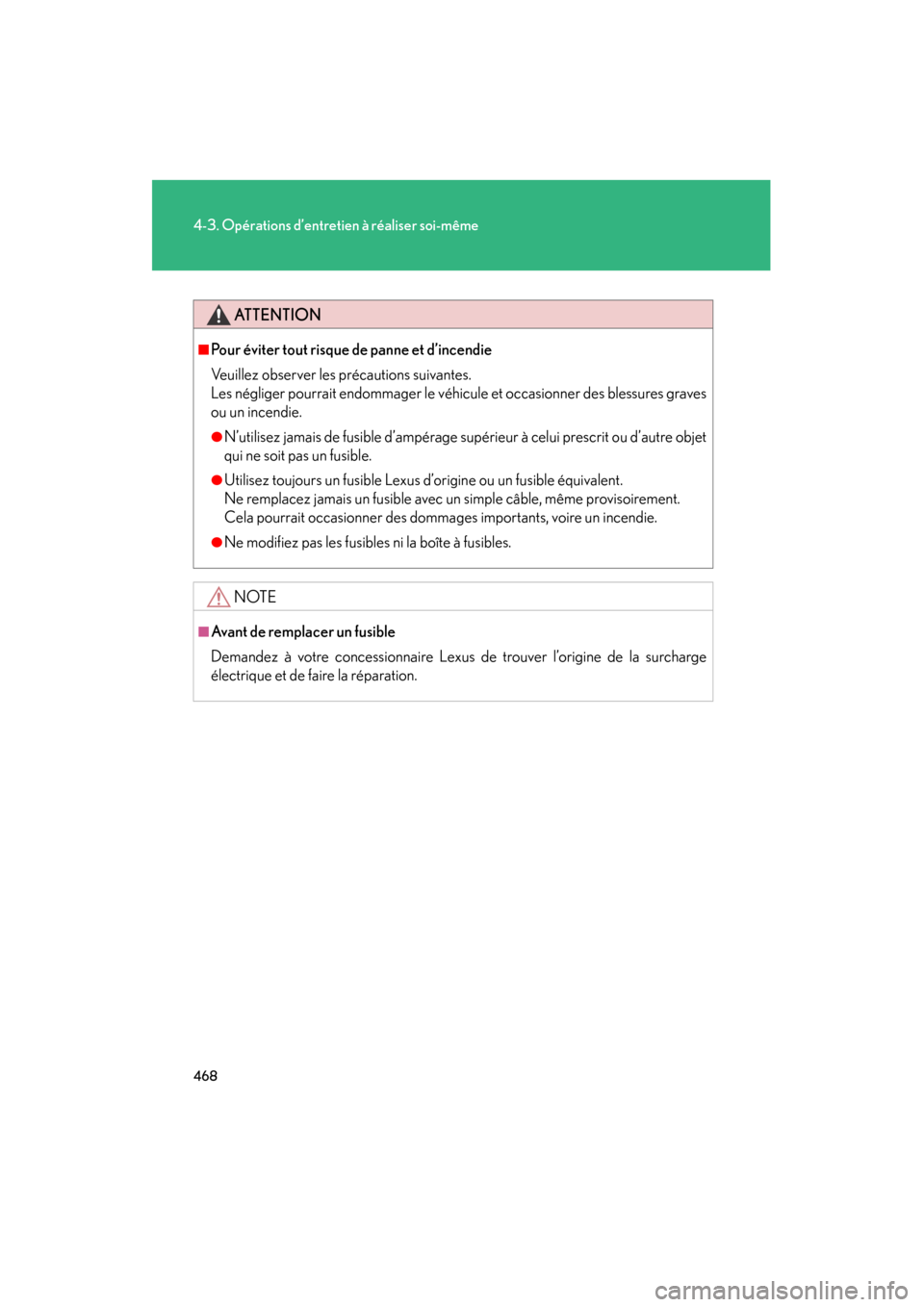

ATTENTION
■Pour éviter tout risque de panne et d’incendie
Veuillez observer les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures graves
ou un incendie.
●N’utilisez jamais de fusible d’ampérage supérieur à celui prescrit ou d’autre objet
qui ne soit pas un fusible.
●Utilisez toujours un fusible Lexus d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoirement.
Cela pourrait occasionner des dommages importants, voire un incendie.
●Ne modifiez pas les fusibles ni la boîte à fusibles.
NOTE
■Avant de remplacer un fusible
Demandez à votre concessionnaire Lexus de trouver l’origine de la surcharge
électrique et de faire la réparation.
GS_D_HV.book Page 468 Friday, November 27, 2009 11:17 AM

469
4-3. Opérations d’entretien à réaliser soi-même
4
Entretien et nettoyage
GS_HV_D
November 27, 2009 11:16 am

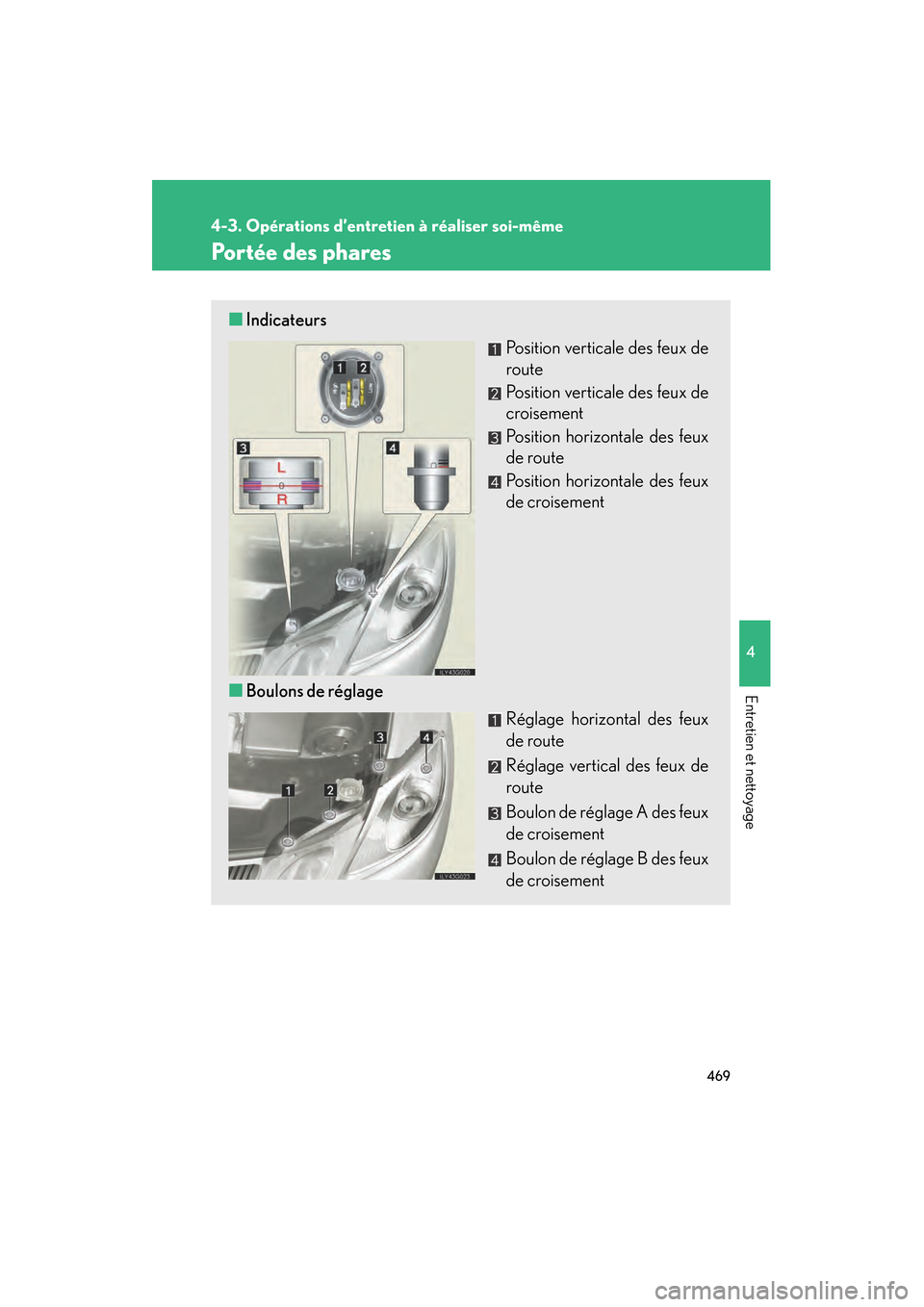

Portée des phares
■Indicateurs
Position verticale des feux de
route
Position verticale des feux de
croisement
Position horizontale des feux
de route
Position horizontale des feux
de croisement
■ Boulons de réglage
Réglage horizontal des feux
de route
Réglage vertical des feux de
route
Boulon de réglage A des feux
de croisement
Boulon de réglage B des feux
