Page 491 of 740

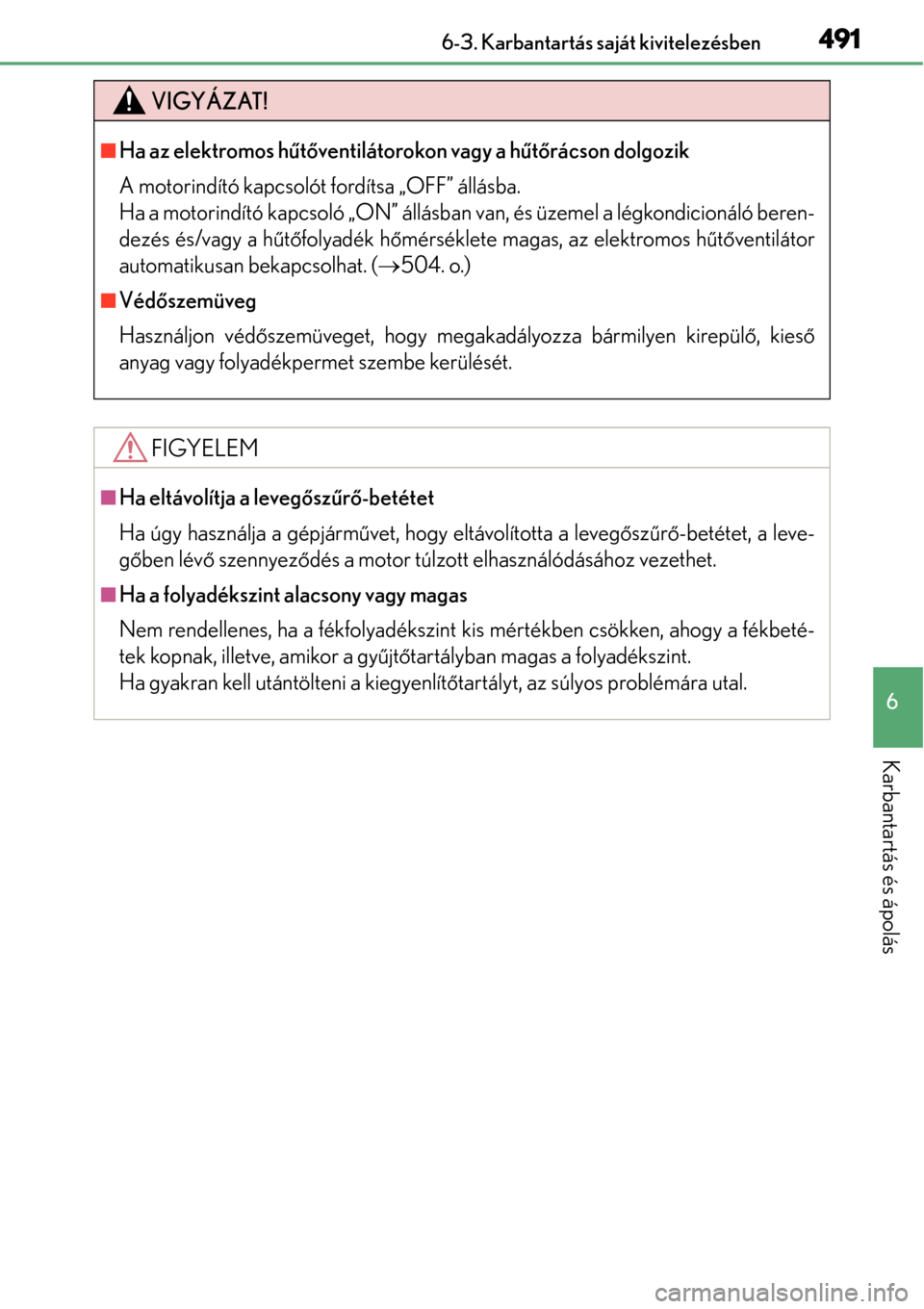

491 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
VIGYÁZAT!
Ha az elektromos hűtő ventilátorokon vagy a h űtő rácson dolgozik
A motorindító kapcsolót fordítsa „OFF” állásba.
Ha a motorindító kapcsoló „ON” állásban van, és üzemel a légkondicionáló beren-
dezés és/vagy a h űtőfolyadék h őmérséklete magas, az elektromos h űtőventilátor
automatikusan bekapcsolhat. ( 504. o.)
Védő szemüveg
Használjon véd őszemüveget, hogy megakadályozza bármilyen kirepül ő, kies ő
anyag vagy folyadékpermet szembe kerülését.
FIGYELEM
Ha eltávolítja a leveg ősz űrő -betétet
Ha úgy használja a gépjárm űvet, hogy eltávolította a levegő szűr ő-betétet, a leve-
gő ben lév ő szennyez ődés a motor túlzott elhasználódásához vezethet.
Ha a folyadékszint alacsony vagy magas
Nem rendellenes, ha a fékfolyadékszint kis mértékben csökken, ahogy a fékbeté-
tek kopnak, illetve, amikor a gyűjt őtartályban magas a folyadékszint.
Ha gyakran kell utántölteni a kiegyenlít őtartályt, az súlyos problémára utal.

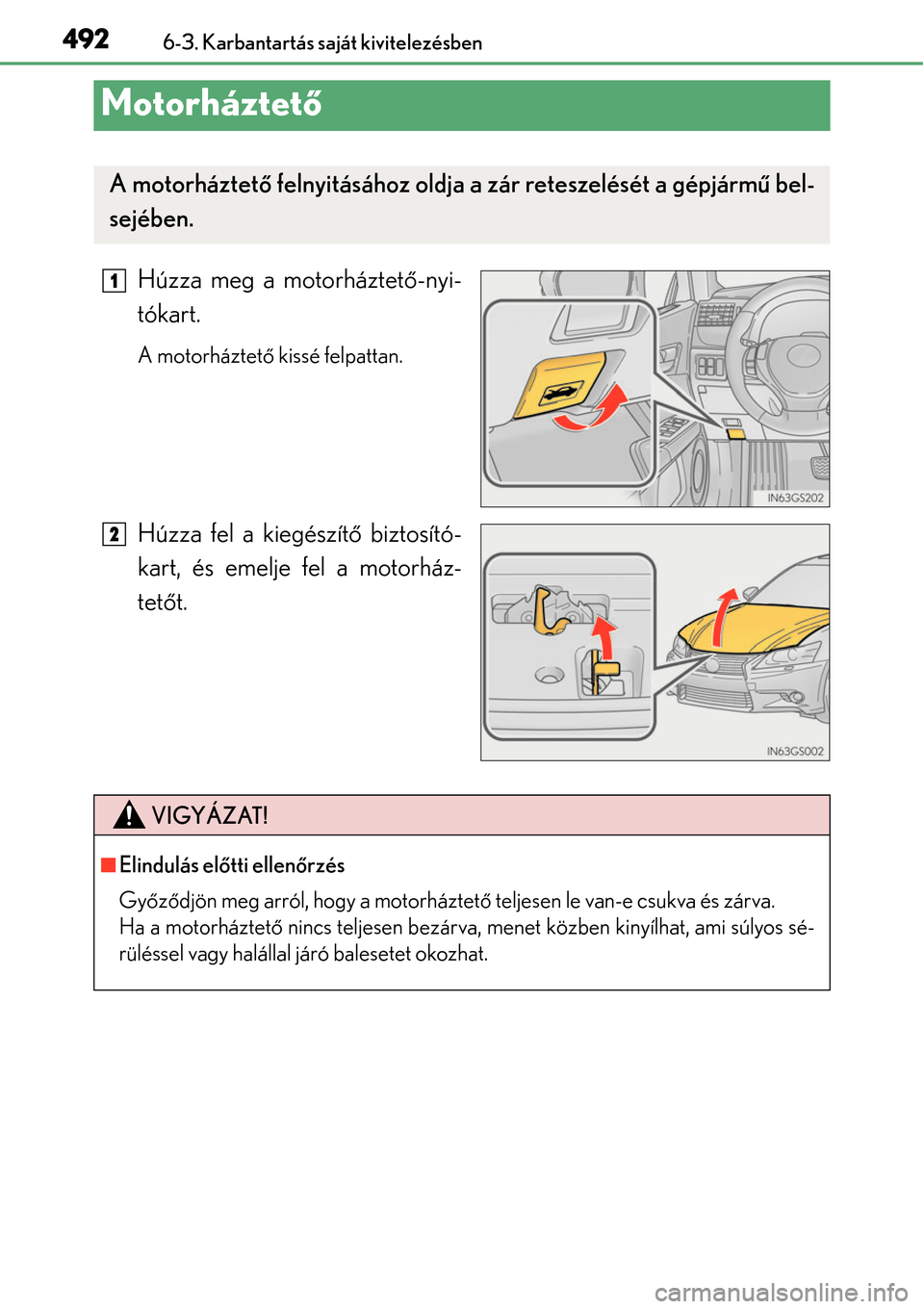

Page 492 of 740

4926-3. Karbantartás saját kivitelezésben
Motorháztető
Húzza meg a motorháztet ő-nyi-
tókart.
A motorháztet ő kissé felpattan.
Húzza fel a kiegészítő biztosító-
kart, és emelje fel a motorház-
tet őt.
A motorháztet ő felnyitásához oldja a zár reteszelését a gépjármű bel-
sejében.
1
2
VIGYÁZAT!
Elindulás el őtti ellen őrzés
Gy őző djön meg arról, hogy a motorháztet ő teljesen le van-e csukva és zárva.
Ha a motorháztet ő nincs teljesen bezárva, menet közben kinyílhat, ami súlyos sé-
rüléssel vagy halállal járó balesetet okozhat.

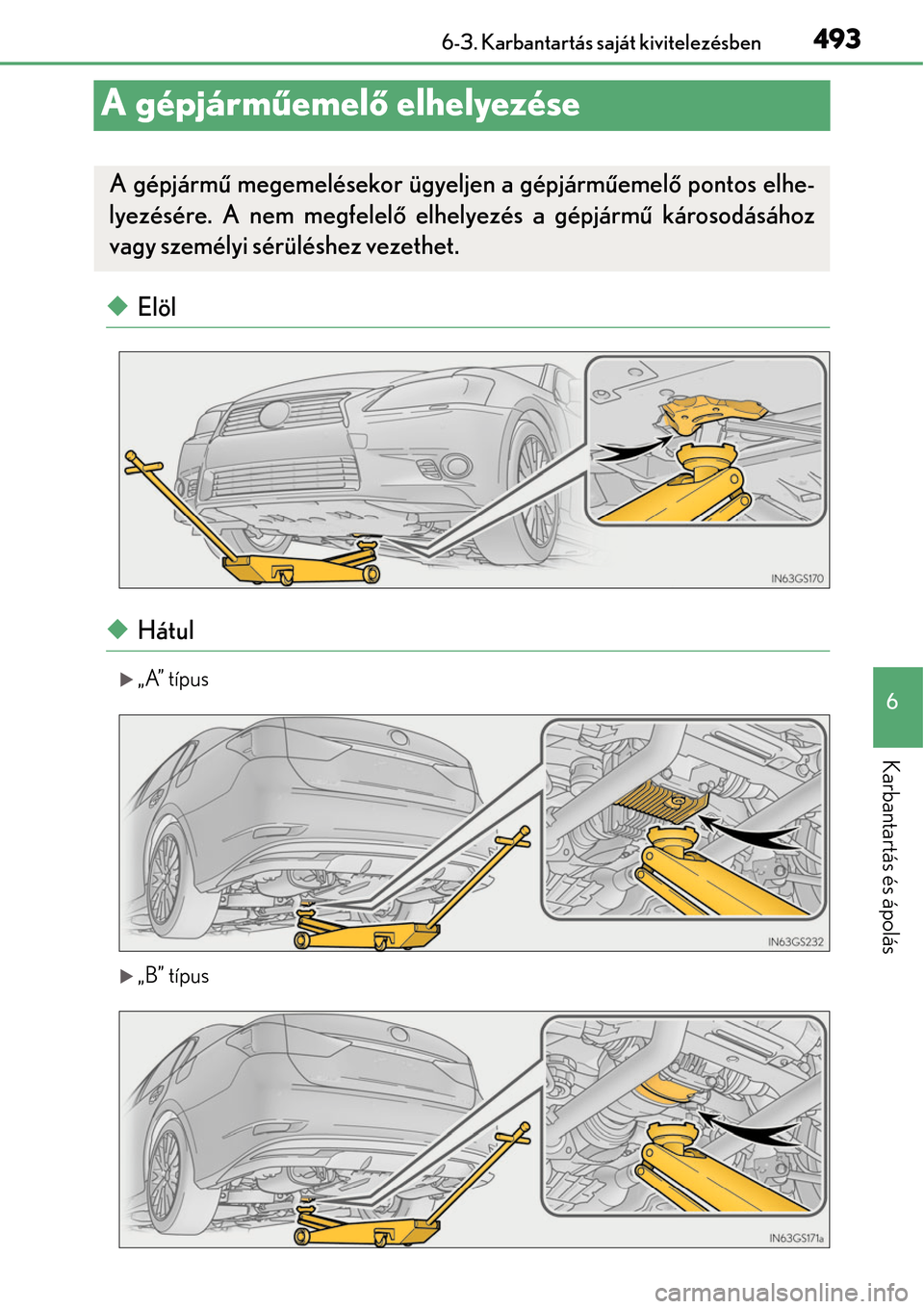

Page 493 of 740

493
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás
A gépjárm
űemel ő elhelyezése
Elöl
Hátul
„A” típus
„B” típus
A gépjárm ű megemelésekor ügyeljen a gépjármű emelő pontos elhe-
lyezésére. A nem megfelel ő elhelyezés a gépjárm ű károsodásához
vagy személyi sérüléshez vezethet.

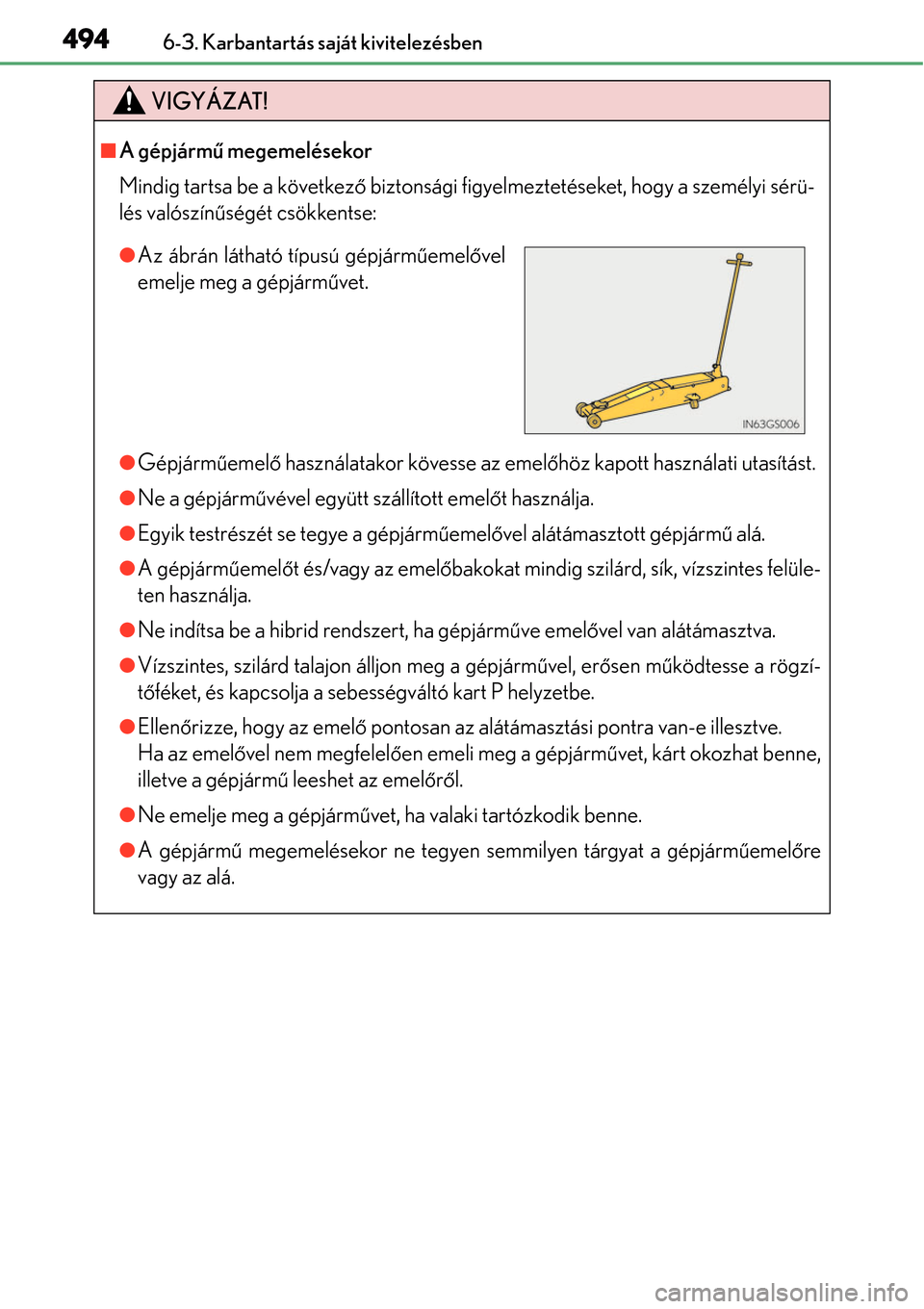

Page 494 of 740

4946-3. Karbantartás saját kivitelezésben
VIGYÁZAT!
A gépjármű megemelésekor
Mindig tartsa be a következ ő biztonsági figyelmeztetéseket, hogy a személyi sérü-
lés valószín űségét csökkentse:
Gépjárműemelő használatakor kövesse az emel őhöz kapott használati utasítást.
Ne a gépjárművével együtt szállított emel őt használja.
Egyik testrészét se tegye a gépjárm űemelővel alátámasztott gépjárm ű alá.
A gépjárműemel őt és/vagy az emel őbakokat mindig szilárd, sík, vízszintes felüle-
ten használja.
Ne indítsa be a hibrid rendszert, ha gépjárm űve emelővel van alátámasztva.
Vízszintes, szilárd talajon álljon meg a gépjárm űvel, erősen m űködtesse a rögzí-
t ő féket, és kapcsolja a sebességváltó kart P helyzetbe.
Ellen őrizze, hogy az emel ő pontosan az alátámasztási pontra van-e illesztve.
Ha az emel ővel nem megfelel ően emeli meg a gépjárm űvet, kárt okozhat benne,
illetve a gépjárm ű leeshet az emelő rő l.
Ne emelje meg a gépjárművet, ha valaki tartózkodik benne.
A gépjárm ű megemelésekor ne tegyen semmilyen tárgyat a gépjárm űemelőre
vagy az alá.
Az ábrán látható típusú gépjárm űemelővel
emelje meg a gépjárm űvet.
Page 495 of 740

495
6
6-3. Karbantartás saját kivitelezésben
Karbantartás és ápolás

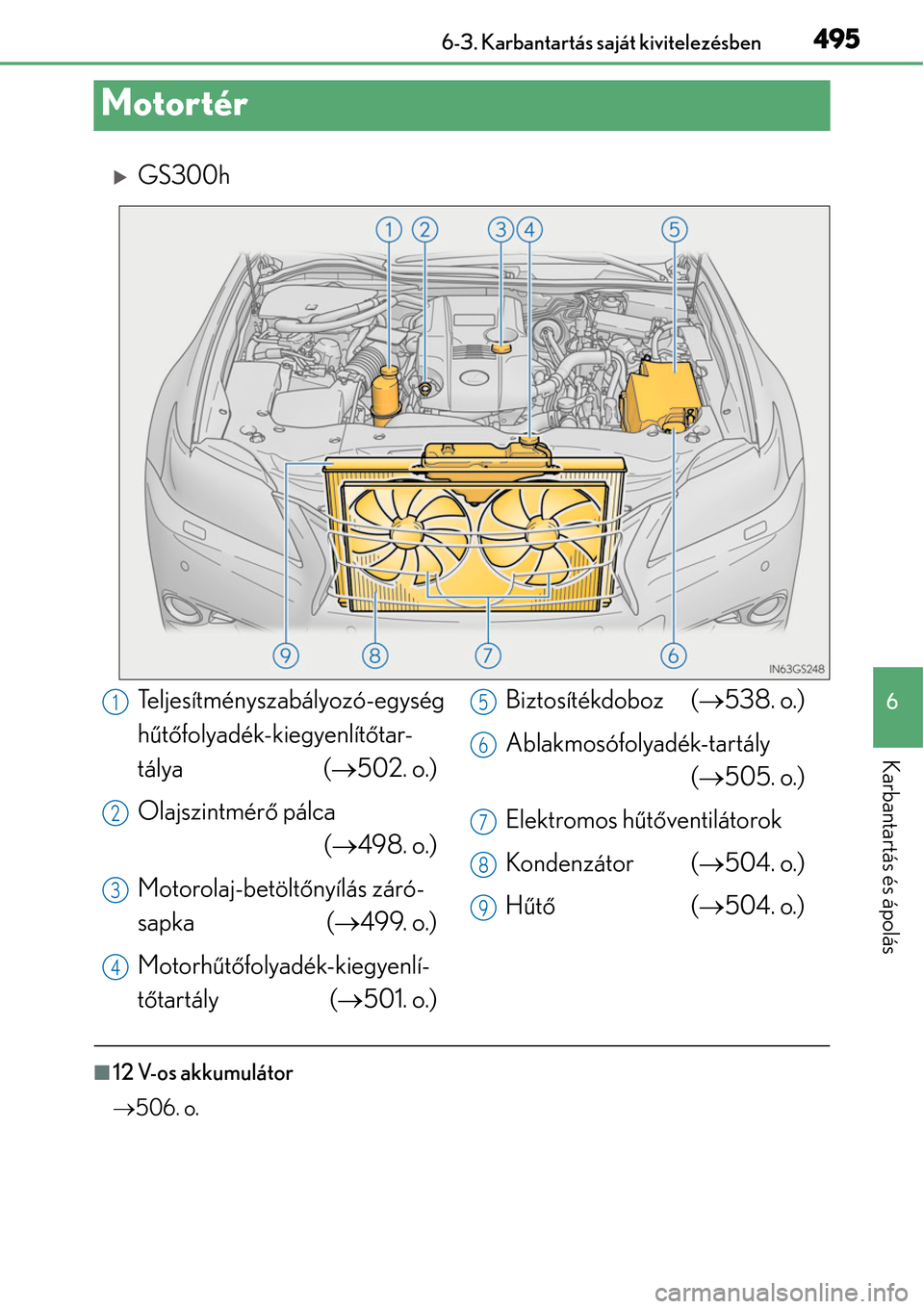

Motortér
GS300h
12 V-os akkumulátor
506. o.
Teljesítményszabályozó-egység
hű tő folyadék-kiegyenlít őtar-
tálya ( 502. o.)
Olajszintmérő pálca
(498. o.)
Motorolaj-betölt őnyílás záró-
sapka ( 499. o.)
Motorh űtő folyadék-kiegyenlí-
tő tartály ( 501. o.)Biztosítékdoboz (538. o.)
Ablakmosófolyadék-tartály
(505. o.)
Elektromos h űtő ventilátorok
Kondenzátor ( 504. o.)
H űtő (504. o.)1
2
3
4
5
6
7
8
9

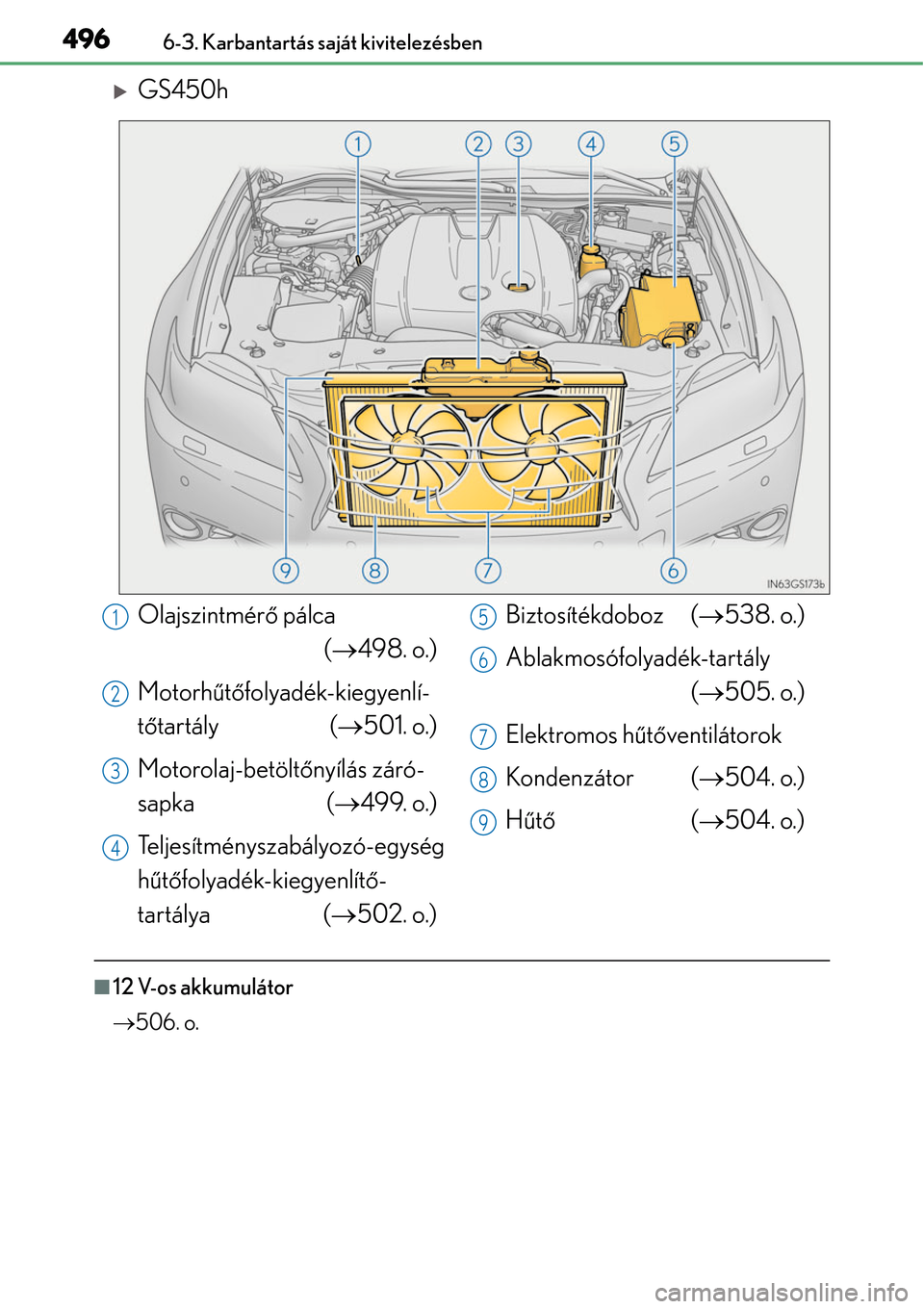

Page 496 of 740

4966-3. Karbantartás saját kivitelezésben
GS450h
12 V-os akkumulátor
506. o.
Olajszintmérő pálca
(498. o.)
Motorh űtő folyadék-kiegyenlí-
tő tartály ( 501. o.)
Motorolaj-betölt őnyílás záró-
sapka ( 499. o.)
Teljesítményszabályozó-egység
h ű tő folyadék-kiegyenlít ő-
tartálya ( 502. o.)Biztosítékdoboz (
538. o.)
Ablakmosófolyadék-tartály (505. o.)
Elektromos h űtő ventilátorok
Kondenzátor ( 504. o.)
H űtő (504. o.)1
2
3
4
5
6
7
8
9

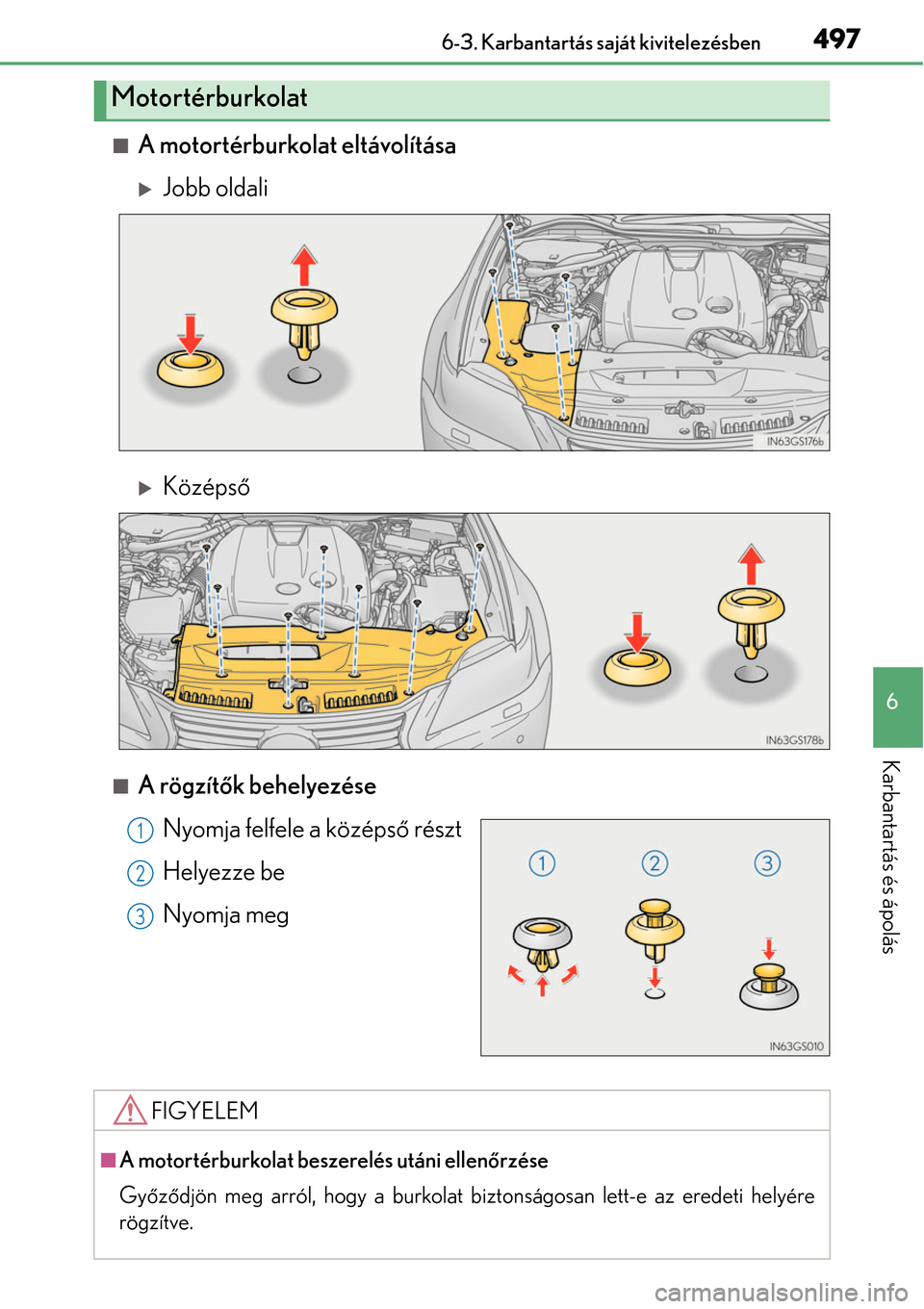

Page 497 of 740

497 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
A motortérburkolat eltávolítása
Jobb oldali
Középső
A rögzítő k behelyezése
Nyomja felfele a középs ő részt
Helyezze be
Nyomja meg
Motortérburkolat
1
2
3
FIGYELEM
A motortérburkolat beszerelés utáni ellen őrzése
Gy őző djön meg arról, hogy a burkolat biztonságosan lett-e az eredeti helyére
rögzítve.

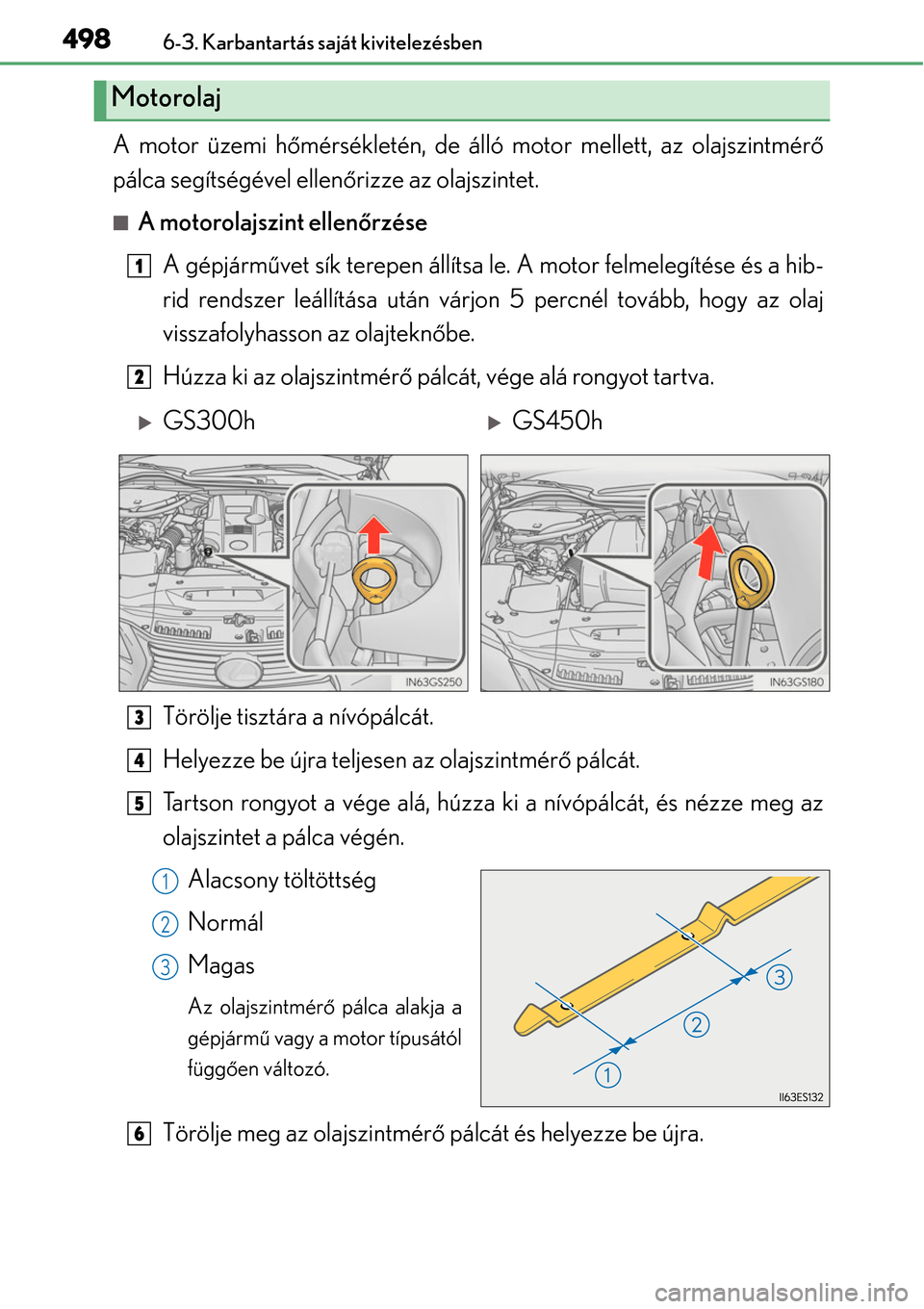

Page 498 of 740

4986-3. Karbantartás saját kivitelezésben
A motor üzemi hőmérsékletén, de álló motor mellett, az olajszintmér ő
pálca segítségével ellenő rizze az olajszintet.
A motorolajszint ellenőrzése
A gépjárm űvet sík terepen állítsa le. A motor felmelegítése és a hib-
rid rendszer leállítása után várjon 5 percnél tovább, hogy az olaj
visszafolyhasson az olajtekn őbe.
Húzza ki az olajszintmér ő pálcát, vége alá rongyot tartva.
Törölje tisztára a nívópálcát.
Helyezze be újra teljesen az olajszintmérő pálcát.
Tartson rongyot a vége alá, húzza ki a nívópálcát, és nézze meg az
olajszintet a pálca végén. Alacsony töltöttség
Normál
Magas
Az olajszintmér ő pálca alakja a
gépjárm ű vagy a motor típusától
függ ően változó.
Törölje meg az olajszintmér ő pálcát és helyezze be újra.
Motorolaj
1
2
GS300hGS450h
3
4
5
1
2
3
6

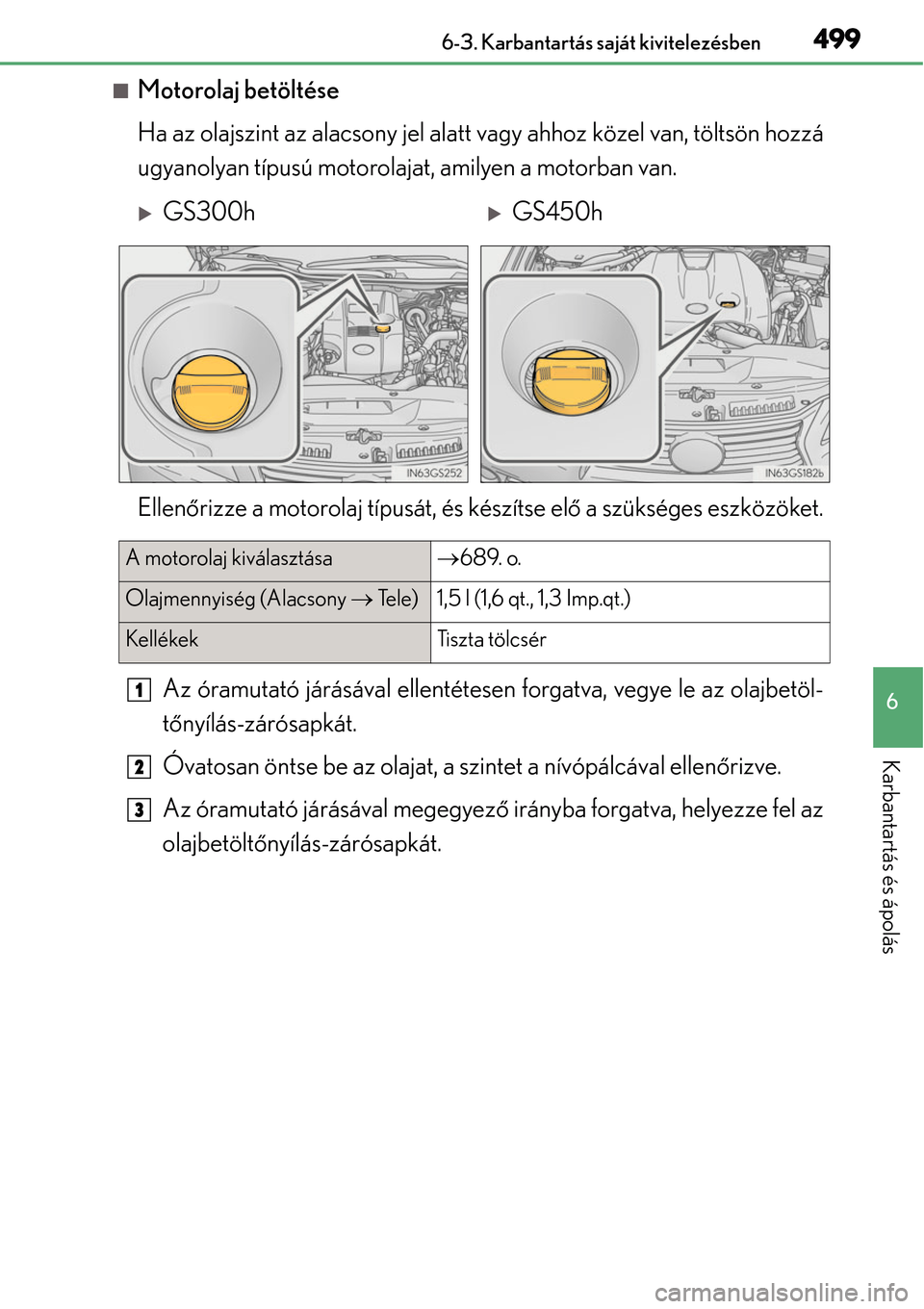

Page 499 of 740

499 6-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Motorolaj betöltése
Ha az olajszint az alacsony jel alatt vagy ahhoz közel van, töltsön hozzá
ugyanolyan típusú motorolajat, amilyen a motorban van.
Ellenőrizze a motorolaj típusát, és készítse el ő a szükséges eszközöket.
Az óramutató járásával ellentétesen forgatva, vegye le az olajbetöl-
t ő nyílás-zárósapkát.
Óvatosan öntse be az olajat, a szintet a nívópálcával ellen őrizve.
Az óramutató járásával megegyez ő irányba forgatva, helyezze fel az
olajbetölt őnyílás-zárósapkát.
GS300hGS450h
A motorolaj kiválasztása 689. o.
Olajmennyiség (Alacsony Tele) 1,5 l (1,6 qt., 1,3 Imp.qt.)
Kellékek Tiszta tölcsér
1
2
3
Page 500 of 740

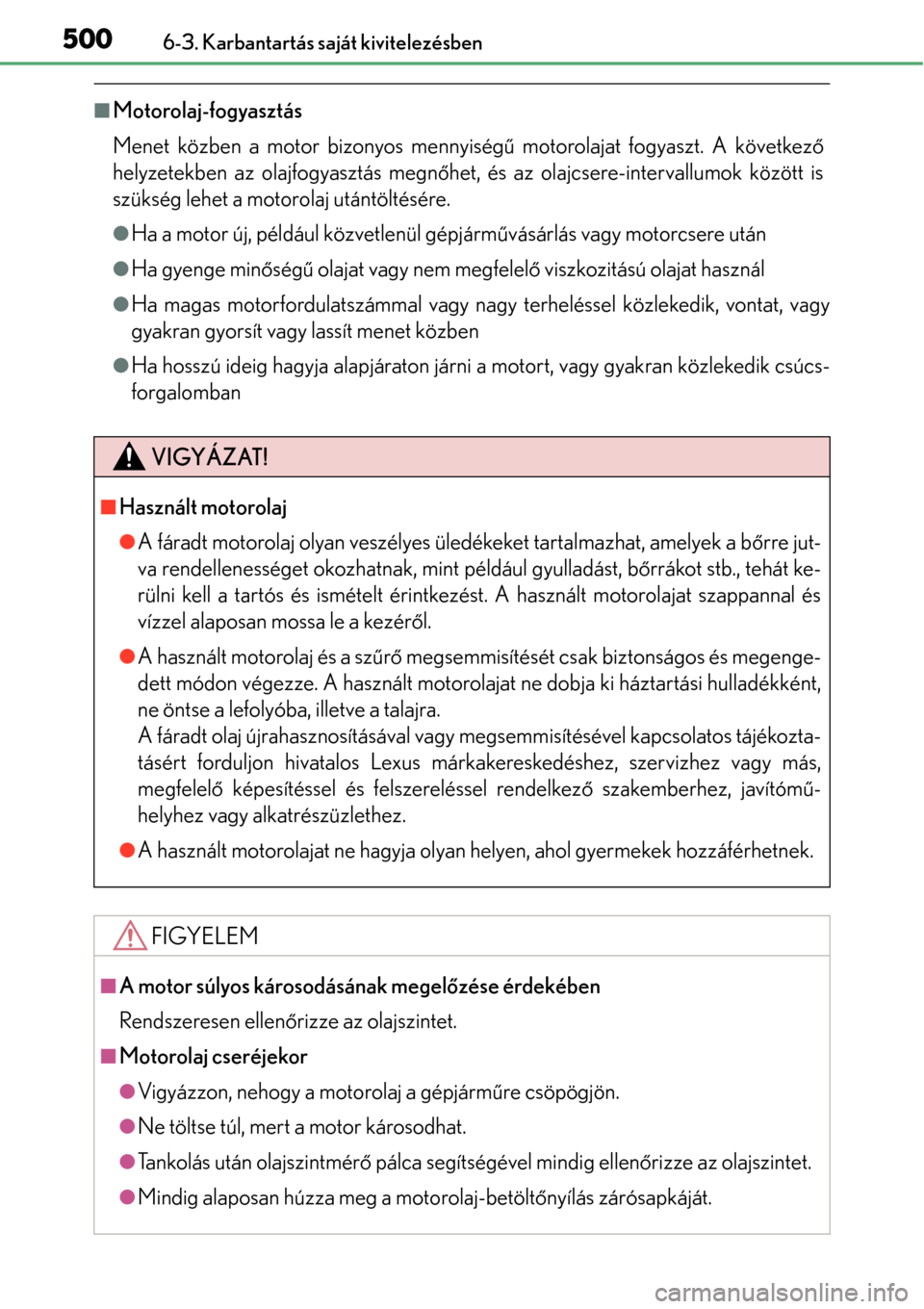

5006-3. Karbantartás saját kivitelezésben
Motorolaj-fogyasztás
Menet közben a motor bizonyos mennyiségű motorolajat fogyaszt. A következő
helyzetekben az olajfogyasztás megn őhet, és az olajcsere-intervallumok között is
szükség lehet a motorolaj utántöltésére.
Ha a motor új, például közvetlenül gépjárm űvásárlás vagy motorcsere után
Ha gyenge minőségű olajat vagy nem megfelel ő viszkozitású olajat használ
Ha magas motorfordulatszámmal vagy nagy terheléssel közlekedik, vontat, vagy
gyakran gyorsít vagy lassít menet közben
Ha hosszú ideig hagyja alapjáraton járni a motort, vagy gyakran közlekedik csúcs-
forgalomban
VIGYÁZAT!
Használt motorolaj
A fáradt motorolaj olyan veszélyes üledékeket tartalmazhat, amelyek a b őrre jut-
va rendellenességet okozhatnak, mint például gyulladást, b őrrákot stb., tehát ke-
rülni kell a tartós és ismételt érintkezé st. A használt motorolajat szappannal és
vízzel alaposan mossa le a kezér ől.
A használt motorolaj és a sz űrő megsemmisítését csak biztonságos és megenge-
dett módon végezze. A használt motorolajat ne dobja ki háztartási hulladékként,
ne öntse a lefolyóba, illetve a talajra.
A fáradt olaj újrahasznosításával vagy megsemmisítésével kapcsolatos tájékozta-
tásért forduljon hivatalos Lexus márkakereskedéshez, szervizhez vagy más,
megfelelő képesítéssel és felszereléssel rendelkez ő szakemberhez, javítóm ű-
helyhez vagy alkatrészüzlethez.
A használt motorolajat ne hagyja olyan helyen, ahol gyermekek hozzáférhetnek.
FIGYELEM
A motor súlyos károsodásának megel őzése érdekében
Rendszeresen ellen őrizze az olajszintet.
Motorolaj cseréjekor
Vigyázzon, nehogy a motorolaj a gépjárm űre csöpögjön.
Ne töltse túl, mert a motor károsodhat.
Tankolás után olajszintmérő pálca segítségével mindig ellen őrizze az olajszintet.
Mindig alaposan húzza meg a motorolaj-betölt őnyílás zárósapkáját.
