Lexus GS450h 2016 Betriebsanleitung (in German)

491 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

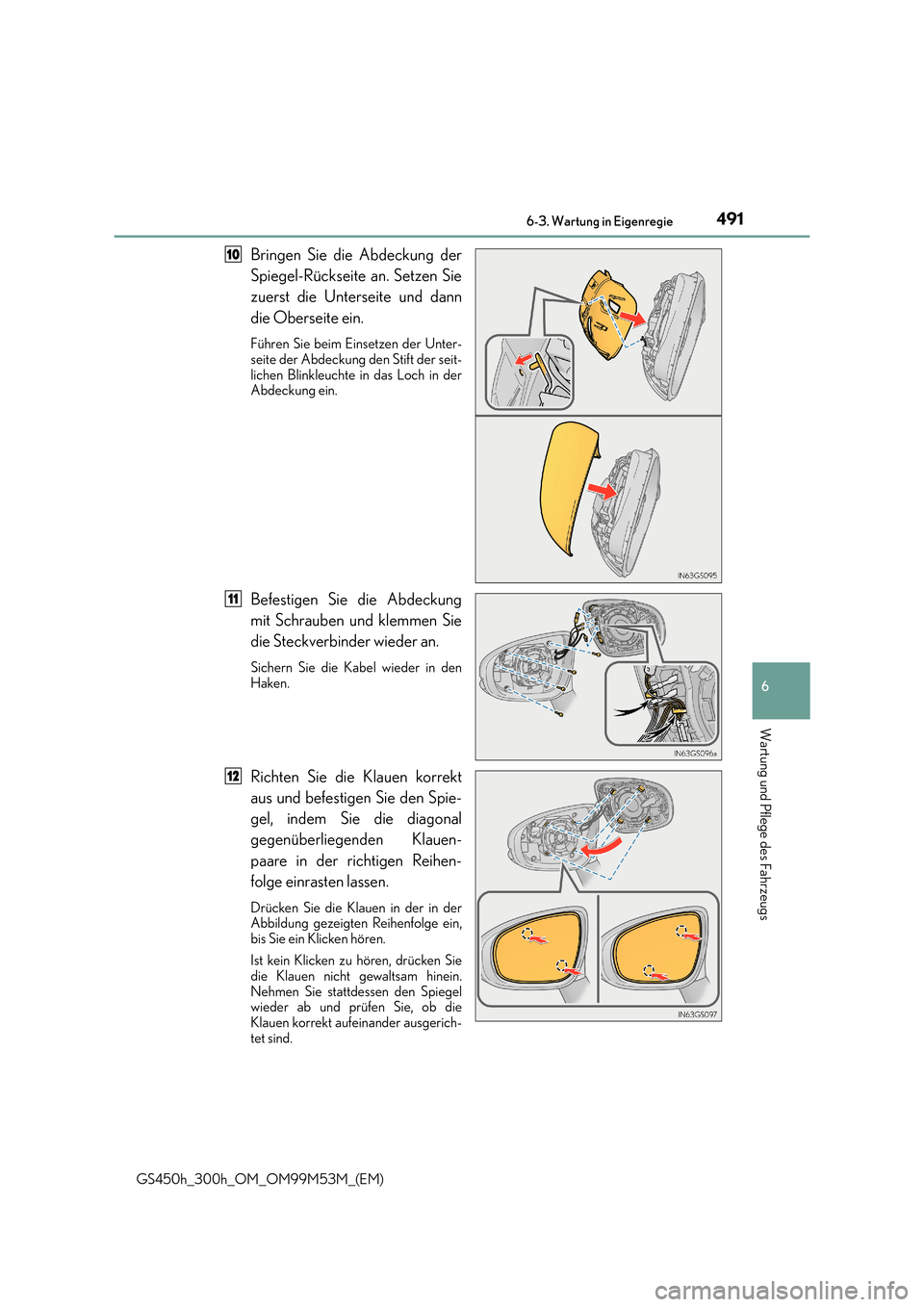

Bringen Sie die Abdeckung der
Spiegel-Rückseite an. Setzen Sie
zuerst die Unterseite und dann
die Oberseite ein.
Führen Sie beim Einsetzen der Unter-
seite der Abdeckung den Stift der seit-
lichen Blinkleuchte in das Loch in der
Abdeckung ein.
Befestigen Sie die Abdeckung
mit Schrauben und klemmen Sie
die Steckverbinder wieder an.
Sichern Sie die Kabel wieder in den
Haken.
Richten Sie die Klauen korrekt
aus und befestigen Sie den Spie-
gel, indem Sie die diagonal
gegenüberliegenden Klauen-
paare in der richtigen Reihen-
folge einrasten lassen.
Drücken Sie die Klauen in der in der
Abbildung gezeigten Reihenfolge ein,
bis Sie ein Klicken hören.
Ist kein Klicken zu hören, drücken Sie
die Klauen nicht gewaltsam hinein.
Nehmen Sie stattdessen den Spiegel
wieder ab und prüfen Sie, ob die
Klauen korrekt aufeinander ausgerich-
tet sind.
10
11
12

4926-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)■

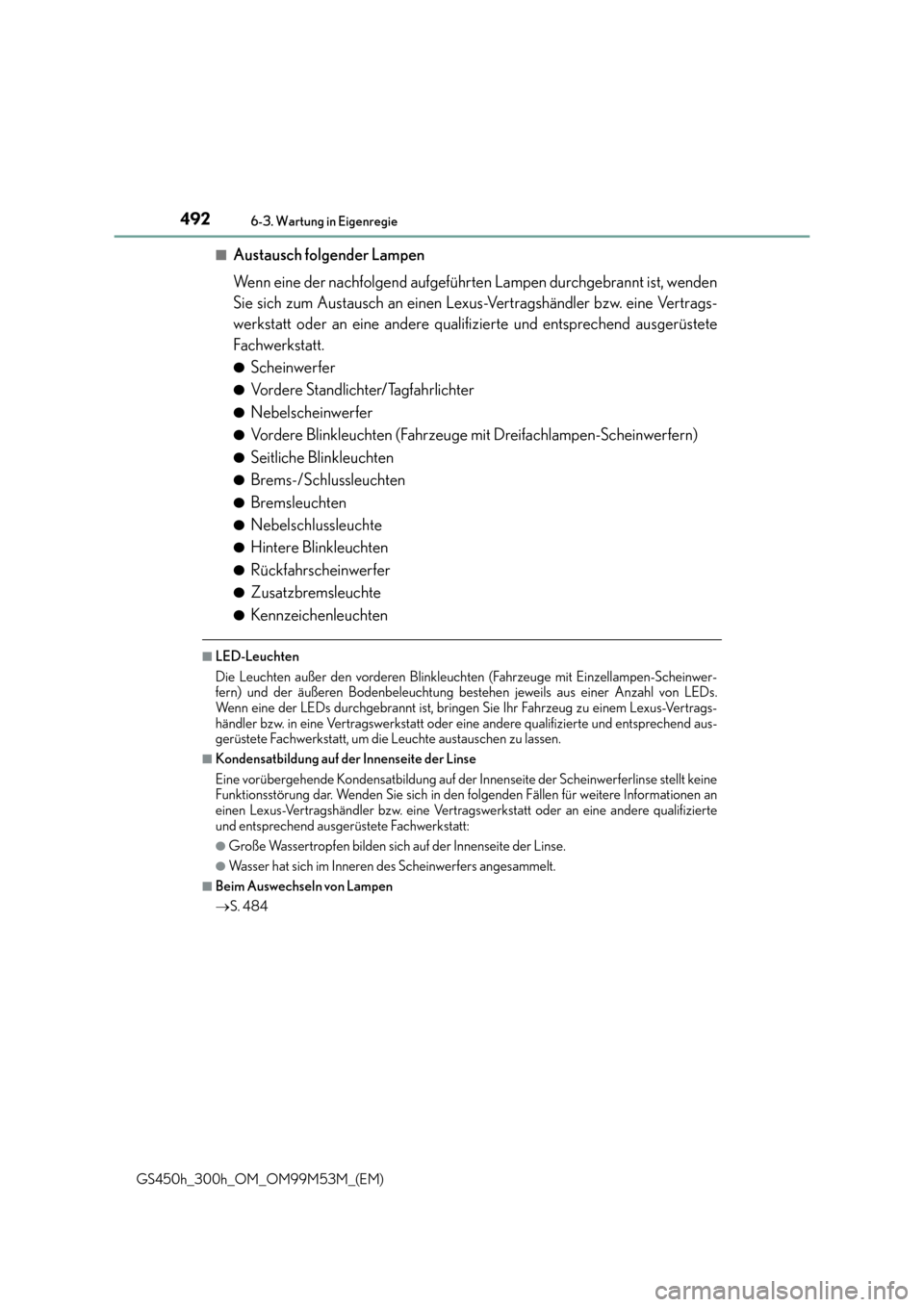

Austausch folgender Lampen
Wenn eine der nachfolgend aufgeführten
Lampen durchgebrannt ist, wenden
Sie sich zum Austausch an einen Lexus-Vertragshändler bzw. eine Vertrags-
werkstatt oder an eine andere qualifizierte und entsprechend ausgerüstete
Fachwerkstatt.
●Scheinwerfer
●Vordere Standlichter/Tagfahrlichter
●Nebelscheinwerfer
●Vordere Blinkleuchten (Fahrzeuge mit Dreifachlampen-Scheinwerfern)
●Seitliche Blinkleuchten
●Brems-/Schlussleuchten
●Bremsleuchten
●Nebelschlussleuchte
●Hintere Blinkleuchten
●Rückfahrscheinwerfer
●Zusatzbremsleuchte
●Kennzeichenleuchten
■LED-Leuchten
Die Leuchten außer den vorderen Blinkleuchten (Fahrzeuge mit Einzellampen-Scheinwer-
fern) und der äußeren Bodenbeleuchtung bestehen jeweils aus einer Anzahl von LEDs.
Wenn eine der LEDs durchgebrannt ist, bringen Sie Ihr Fahrzeug zu einem Lexus-Vertrags-
händler bzw. in eine Vertragswerkstatt oder ei ne andere qualifizierte und entsprechend aus-
gerüstete Fachwerkstatt, um die Leuchte austauschen zu lassen.
■Kondensatbildung auf der Innenseite der Linse
Eine vorübergehende Kondensatbildung auf der I nnenseite der Scheinwerferlinse stellt keine
Funktionsstörung dar. Wenden Sie sich in den folgenden Fällen für weitere Informationen an
einen Lexus-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifizierte
und entsprechend ausgerüstete Fachwerkstatt:
●Große Wassertropfen bilden sich auf der Innenseite der Linse.
●Wasser hat sich im Inneren des Scheinwerfers angesammelt.
■Beim Auswechseln von Lampen
→ S. 484

493 6-3. Wartung in Eigenregie
6
Wartung und Pflege des Fahrzeugs
GS450h_300h_OM_OM99M53M_(EM)

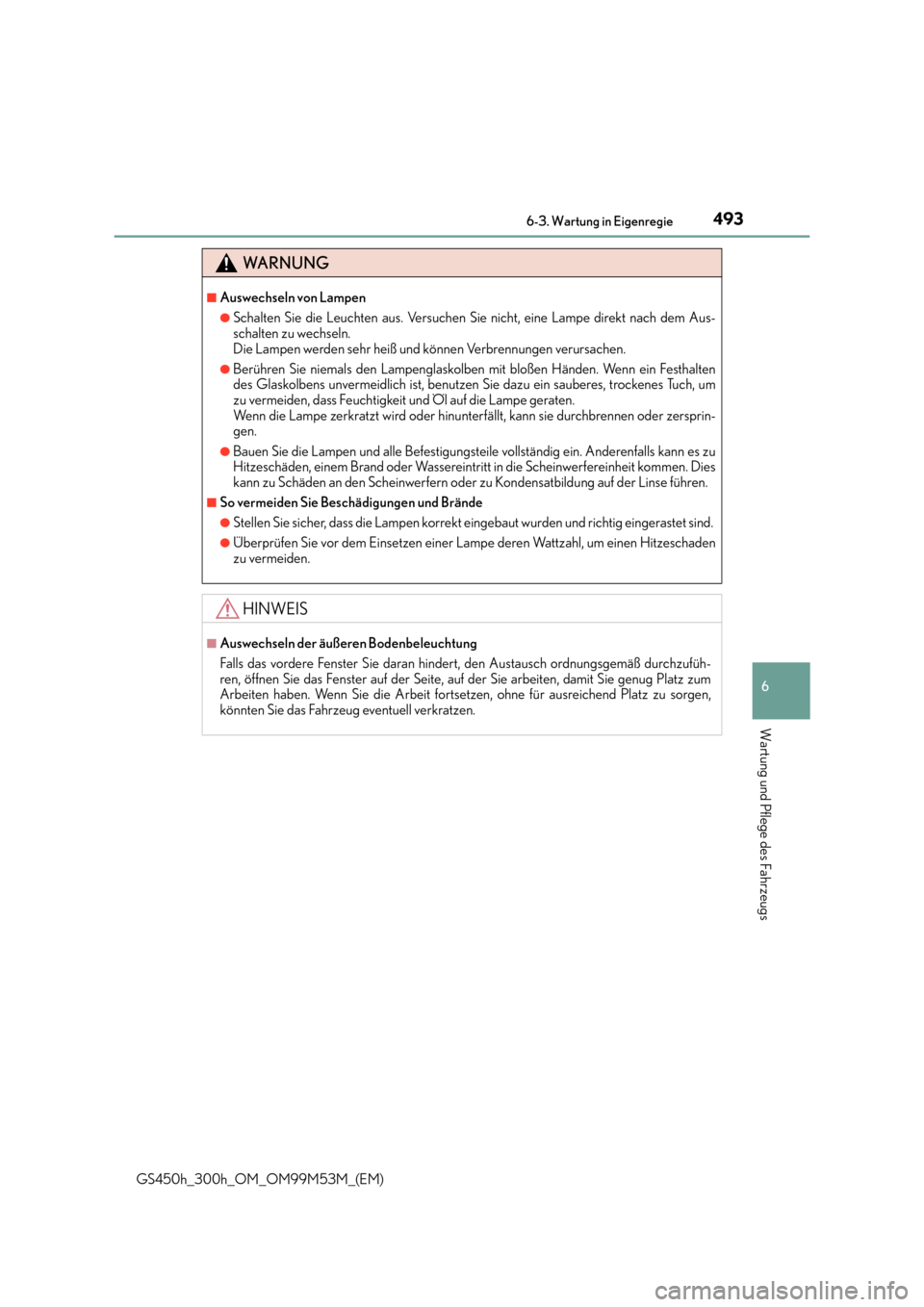

WA R N U N G
■Auswechseln von Lampen
●Schalten Sie die Leuchten aus. Versuchen Sie nicht, eine Lampe direkt nach dem Aus-
schalten zu wechseln.
Die Lampen werden sehr heiß und können Verbrennungen verursachen.
●Berühren Sie niemals den Lampenglaskolben mit bloßen Händen. Wenn ein Festhalten
des Glaskolbens unvermeidlich ist, benutzen Sie dazu ein sauberes, trockenes Tuch, um
zu vermeiden, dass Feuchtigkeit und Öl auf die Lampe geraten.
Wenn die Lampe zerkratzt wird oder hinunterfällt, kann sie durchbrennen oder zersprin-
gen.
●Bauen Sie die Lampen und alle Befestigungsteile vollständig ein. Anderenfalls kann es zu
Hitzeschäden, einem Brand oder Wassereintritt in die Scheinwerfereinheit kommen. Dies
kann zu Schäden an den Scheinwerfern oder zu Kondensatbildung auf der Linse führen.
■So vermeiden Sie Beschädigungen und Brände
●Stellen Sie sicher, dass die Lampen korrekt eingebaut wurden und richtig eingerastet sind.
●Überprüfen Sie vor dem Einsetzen einer Lampe deren Wattzahl, um einen Hitzeschaden
zu vermeiden.
HINWEIS
■Auswechseln der äußeren Bodenbeleuchtung
Falls das vordere Fenster Sie daran hindert, den Austausch ordnungsgemäß durchzufüh-
ren, öffnen Sie das Fenster auf der Seite, auf der Sie arbeiten, damit Sie genug Platz zum
Arbeiten haben. Wenn Sie die Arbeit fortsetzen, ohne für ausreichend Platz zu sorgen,
könnten Sie das Fahrzeug eventuell verkratzen.

4946-3. Wartung in Eigenregie
GS450h_300h_OM_OM99M53M_(EM)

495

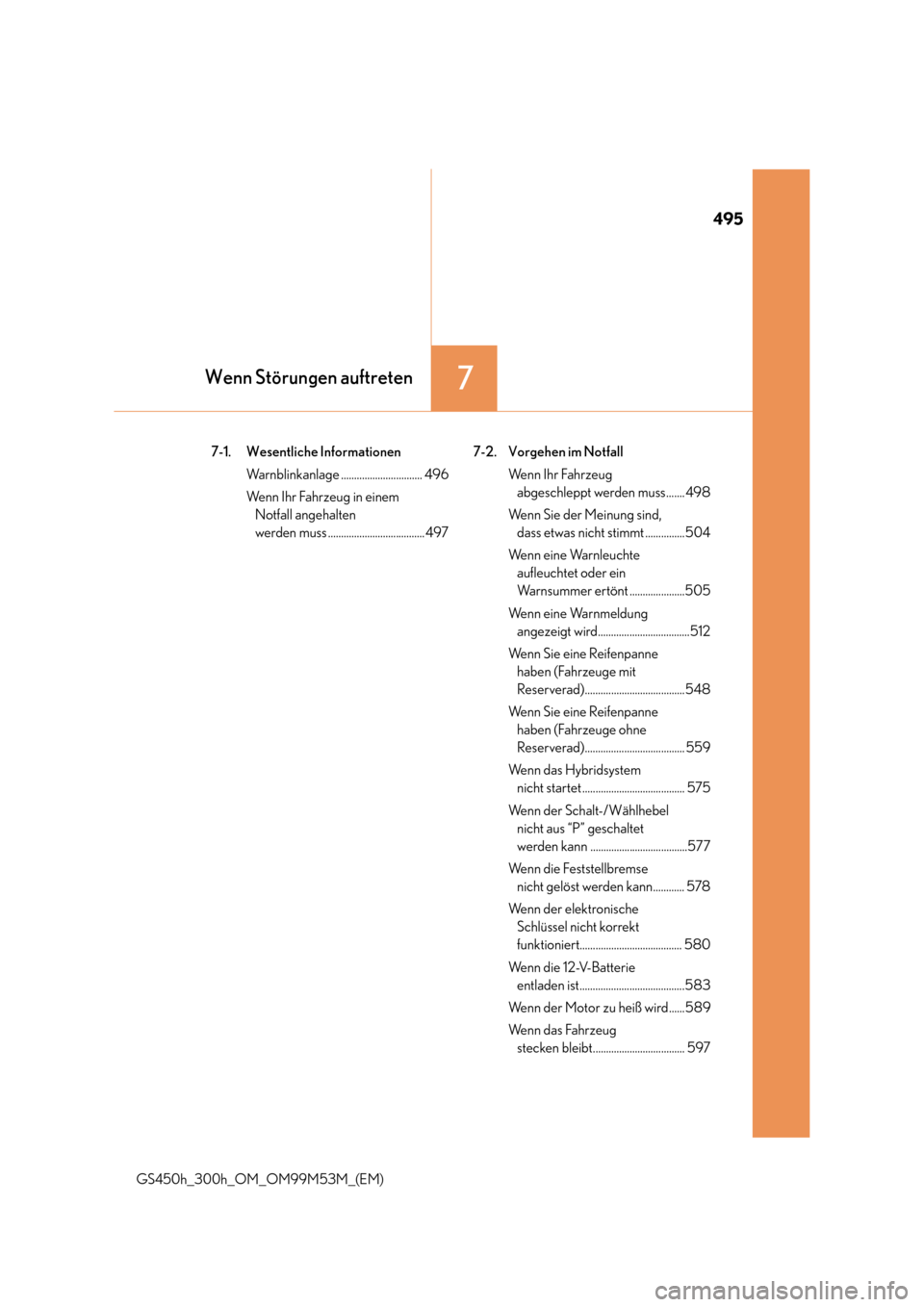

7Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)7-1. Wesentliche Informationen
Warnblinkanlage ............................... 496
Wenn Ihr Fahrzeug in einem Notfall angehalten
werden muss ..................................... 497 7-2. Vorgehen im Notfall
We n n I h r F a h r z e u g abgeschleppt werden muss....... 498
Wenn Sie der Meinung sind, dass etwas nicht stimmt ...............504
Wenn eine Warnleuchte aufleuchtet oder ein
Warnsummer ertönt .....................505
Wenn eine Warnmeldung angezeigt wird...................................512
Wenn Sie eine Reifenpanne haben (Fahrzeuge mit
Reserverad)......................................548
Wenn Sie eine Reifenpanne haben (Fahrzeuge ohne
Reserverad)...................................... 559
Wenn das Hybridsystem nicht startet ....................................... 575
We n n d e r S c h a l t - / W ä h l h e b e l nicht aus “P” geschaltet
werden kann .....................................577
Wenn die Feststellbremse nicht gelöst werden kann............ 578
Wenn der elektronische Schlüssel nicht korrekt
funktioniert....................................... 580
Wenn die 12-V-Batterie entladen ist........................................583
Wenn der Motor zu heiß wird......589
We n n d a s F a h r z e u g stecken bleibt................................... 597

4967-1. Wesentliche Informationen
GS450h_300h_OM_OM99M53M_(EM)

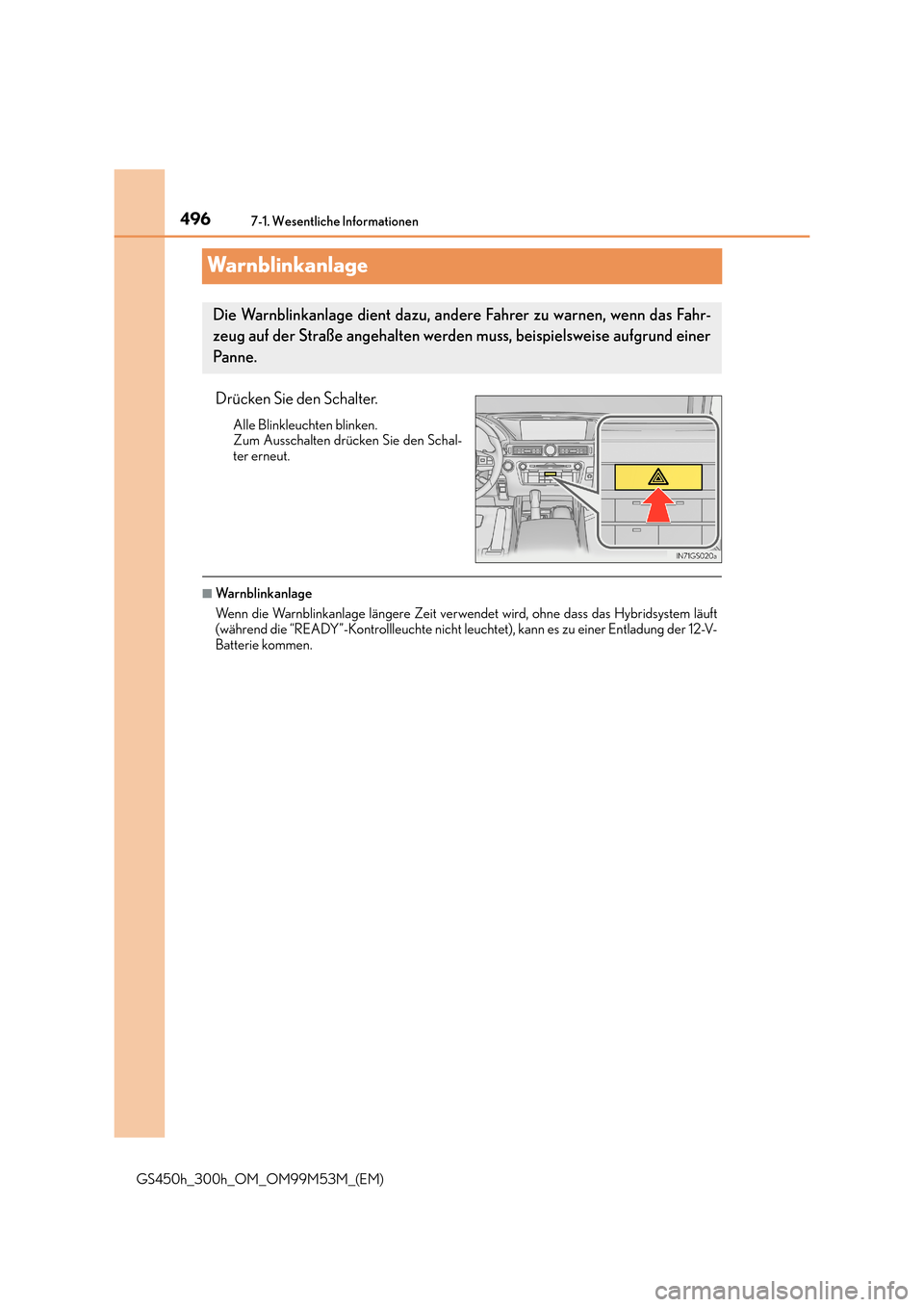

Wa r n b l i n k a n l a g e
Drücken Sie den Schalter.
Alle Blinkleuchten blinken.
Zum Ausschalten drücken Sie den Schal-
ter erneut.
■Warnblinkanlage
Wenn die Warnblinkanlage längere Zeit verwendet wird, ohne dass das Hybridsystem läuft
(während die “READY”-Kontrollleuchte nicht leuchtet), kann es zu einer Entladung der 12-V-
Batterie kommen.
Die Warnblinkanlage dient dazu, andere Fahrer zu warnen, wenn das Fahr-
zeug auf der Straße angehalten werden muss, beispielsweise aufgrund einer
Pa n n e .

497
7
7-1. Wesentliche Informationen
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)

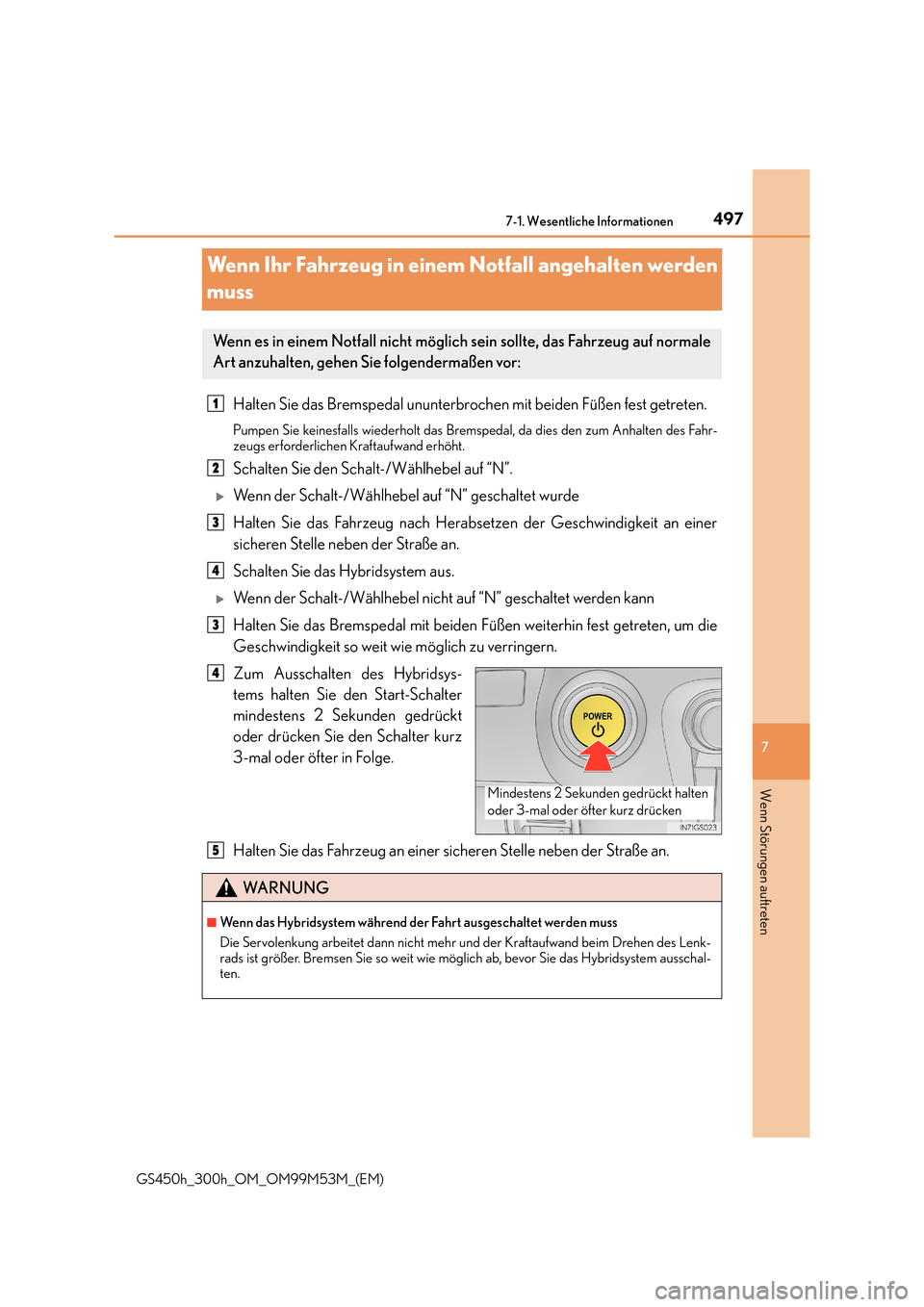

Wenn Ihr Fahrzeug in einem Notfall angehalten werden
muss
Halten Sie das Bremspedal ununterbrochen mit beiden Füßen fest getreten.
Pumpen Sie keinesfalls wiederholt das Bremspedal, da dies den zum Anhalten des Fahr-
zeugs erforderlichen Kraftaufwand erhöht.
Schalten Sie den Scha
lt-/Wählhebel auf “N”.
XWenn der Schalt-/Wählhebel auf “N” geschaltet wurde
Halten Sie das Fahrzeug nach Herabsetzen der Geschwindigkeit an einer
sicheren Stelle neben der Straße an.
Schalten Sie das Hybridsystem aus.
XWenn der Schalt-/Wählhebel nicht auf “N” geschaltet werden kann
Halten Sie das Bremspedal mit beiden Füßen weiterhin fest getreten, um die
Geschwindigkeit so weit wie möglich zu verringern.
Zum Ausschalten des Hybridsys-
tems halten Sie den Start-Schalter
mindestens 2 Sekunden gedrückt
oder drücken Sie den Schalter kurz
3-mal oder öfter in Folge.
Halten Sie das Fahrzeug an einer sicheren Stelle neben der Straße an.
Wenn es in einem Notfall nicht möglich sein sollte, das Fahrzeug auf normale
Art anzuhalten, gehen Sie folgendermaßen vor:
1
2
3
4
3
Mindestens 2 Sekunden gedrückt halten
oder 3-mal oder öfter kurz drücken
4
WA R N U N G
■Wenn das Hybridsystem während der Fahrt ausgeschaltet werden muss
Die Servolenkung arbeitet dann nicht mehr und der Kraftaufwand beim Drehen des Lenk-
rads ist größer. Bremsen Sie so weit wie möglich ab, bevor Sie das Hybridsystem ausschal-
ten.
5

4987-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)

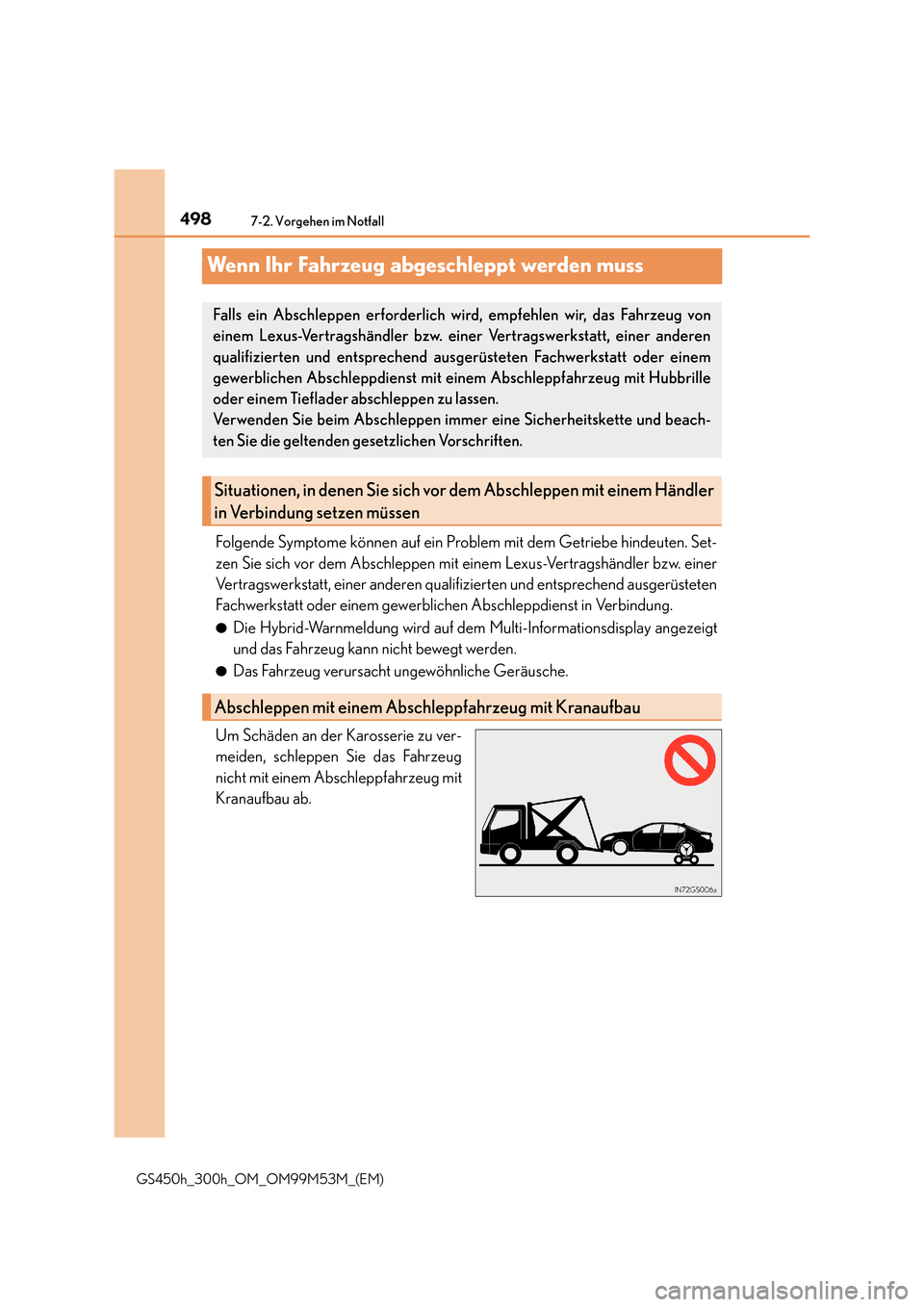

Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Symptome können auf ein Problem mit dem Getriebe hindeuten. Set-
zen Sie sich vor dem Abschleppen mit einem Lexus-Vertragshändler bzw. einer
Vertragswerkstatt, einer anderen qualifizierten und entsprechend ausgerüsteten
Fachwerkstatt oder einem gewerblichen Abschleppdienst in Verbindung.
●Die Hybrid-Warnmeldung wird auf dem Multi-Informationsdisplay angezeigt
und das Fahrzeug kann nicht bewegt werden.
●Das Fahrzeug verursacht ungewöhnliche Geräusche.
Um Schäden an der Karosserie zu ver-
meiden, schleppen Sie das Fahrzeug
nicht mit einem Abschleppfahrzeug mit
Kranaufbau ab.
Falls ein Abschleppen erforderlich wird, empfehlen wir, das Fahrzeug von
einem Lexus-Vertragshändler bzw. einer Vertragswerkstatt, einer anderen
qualifizierten und entsprechend ausg erüsteten Fachwerkstatt oder einem
gewerblichen Abschleppdienst mit ei nem Abschleppfahrzeug mit Hubbrille
oder einem Tieflader abschleppen zu lassen.
Verwenden Sie beim Abschleppen immer eine Sicherheitskette und beach-
ten Sie die geltenden gesetzlichen Vorschriften.
Situationen, in denen Sie sich vo r dem Abschleppen mit einem Händler
in Verbindung setzen müssen
Abschleppen mit einem Abschleppfahrzeug mit Kranaufbau

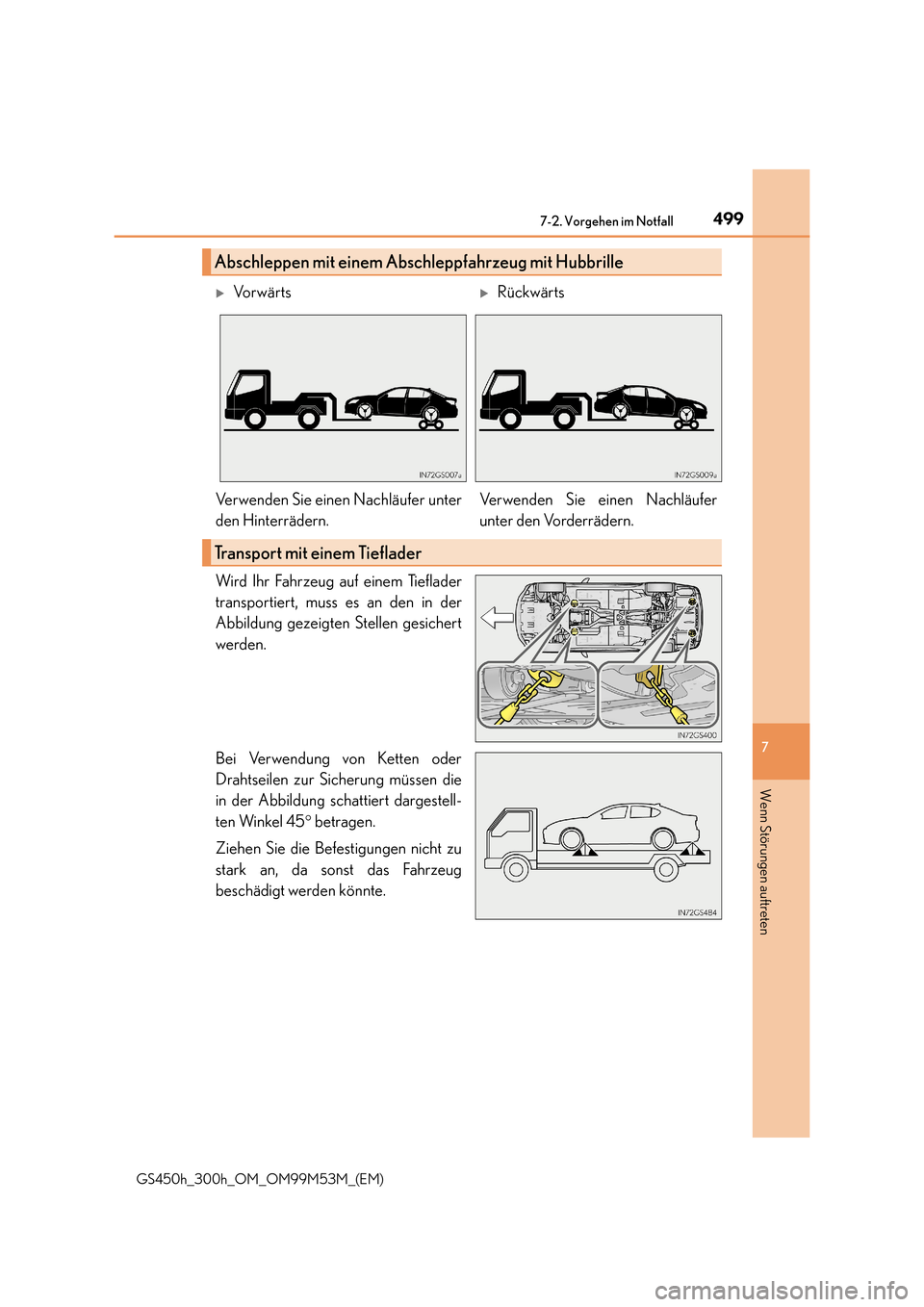

4997-2. Vorgehen im Notfall
7
Wenn Störungen auftreten
GS450h_300h_OM_OM99M53M_(EM)
Wird Ihr Fahrzeug auf einem Tieflader
transportiert, muss es an den in der
Abbildung gezeigten Stellen gesichert
werden.
Bei Verwendung von Ketten oder
Drahtseilen zur Sicherung müssen die
in der Abbildung schattiert dargestell-
ten Winkel 45° betragen.
Ziehen Sie die Befestigungen nicht zu
stark an, da sonst das Fahrzeug
beschädigt werden könnte.
Abschleppen mit einem Absc hleppfahrzeug mit Hubbrille
XVo r w ä r t sXRückwärts
Verwenden Sie einen Nachläufer unter
den Hinterrädern. Verwenden Sie einen Nachläufer
unter den Vorderrädern.
Transport mit einem Tieflader

5007-2. Vorgehen im Notfall
GS450h_300h_OM_OM99M53M_(EM)

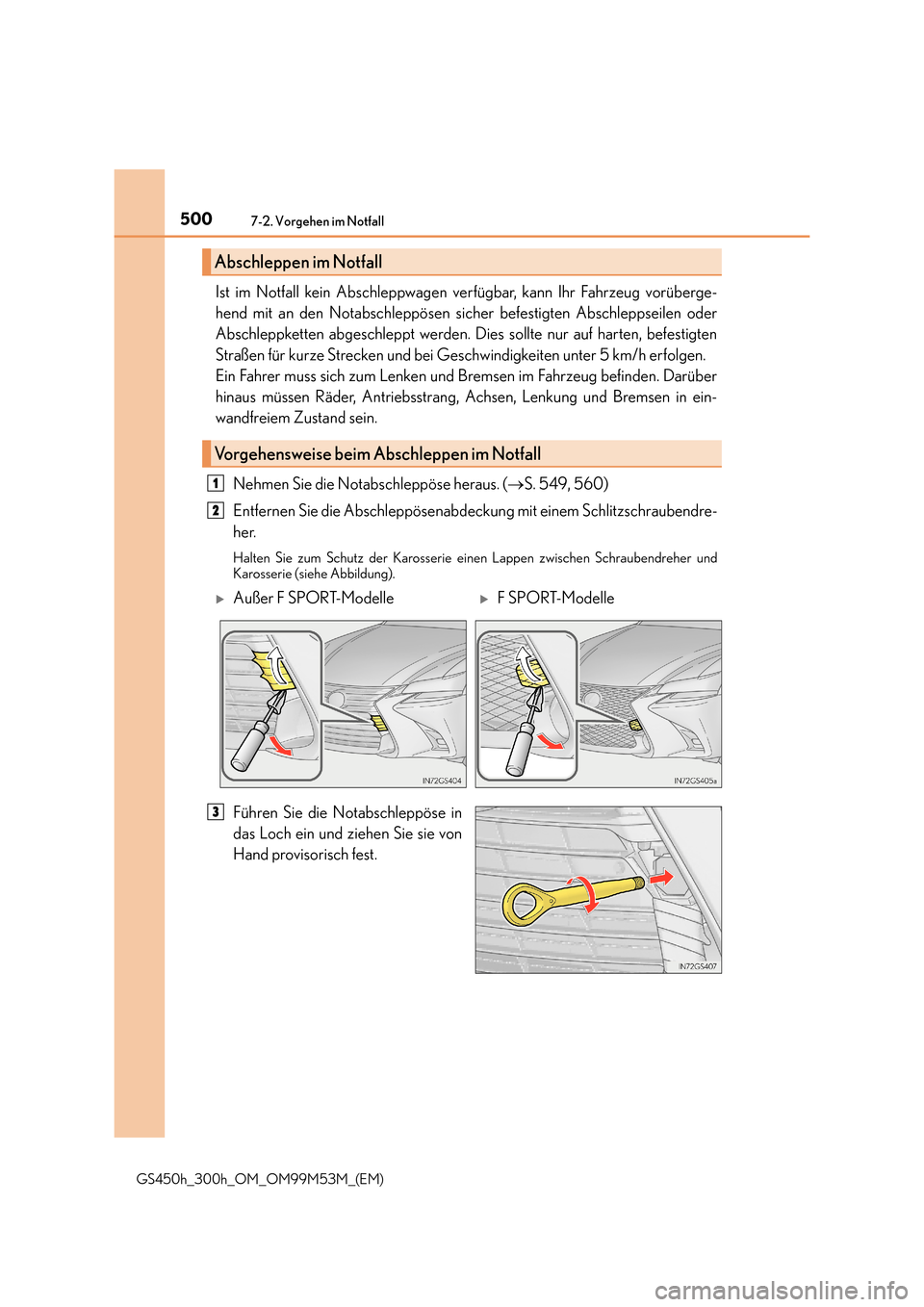

Ist im Notfall kein Abschleppwagen verfügbar, kann Ihr Fahrzeug vorüberge-
hend mit an den Notabschleppösen sicher befestigten Abschleppseilen oder
Abschleppketten abgeschleppt werden. Dies sollte nur auf harten, befestigten
Straßen für kurze Strecken und bei Geschwindigkeiten unter 5 km/h erfolgen.
Ein Fahrer muss sich zum Lenken und Bremsen im Fahrzeug befinden. Darüber
hinaus müssen Räder, Antriebsstrang , Achsen, Lenkung und Bremsen in ein-
wandfreiem Zustand sein.
Nehmen Sie die Notabschleppöse heraus. ( →S. 549, 560)
Entfernen Sie die Abschleppösenabdeckung mit einem Schlitzschraubendre-
her.
Halten Sie zum Schutz der Karosserie einen Lappen zwischen Schraubendreher und
Karosserie (siehe Abbildung).
Führen Sie die Notabschleppöse in
das Loch ein und ziehen Sie sie von
Hand provisorisch fest.
Abschleppen im Notfall
Vorgehensweise beim Ab schleppen im Notfall
1
2
XAußer F SPORT-ModelleXF SPORT-Modelle
3
