Lexus GS450h 2016 Navigointi manuaalinen (in Finnish)

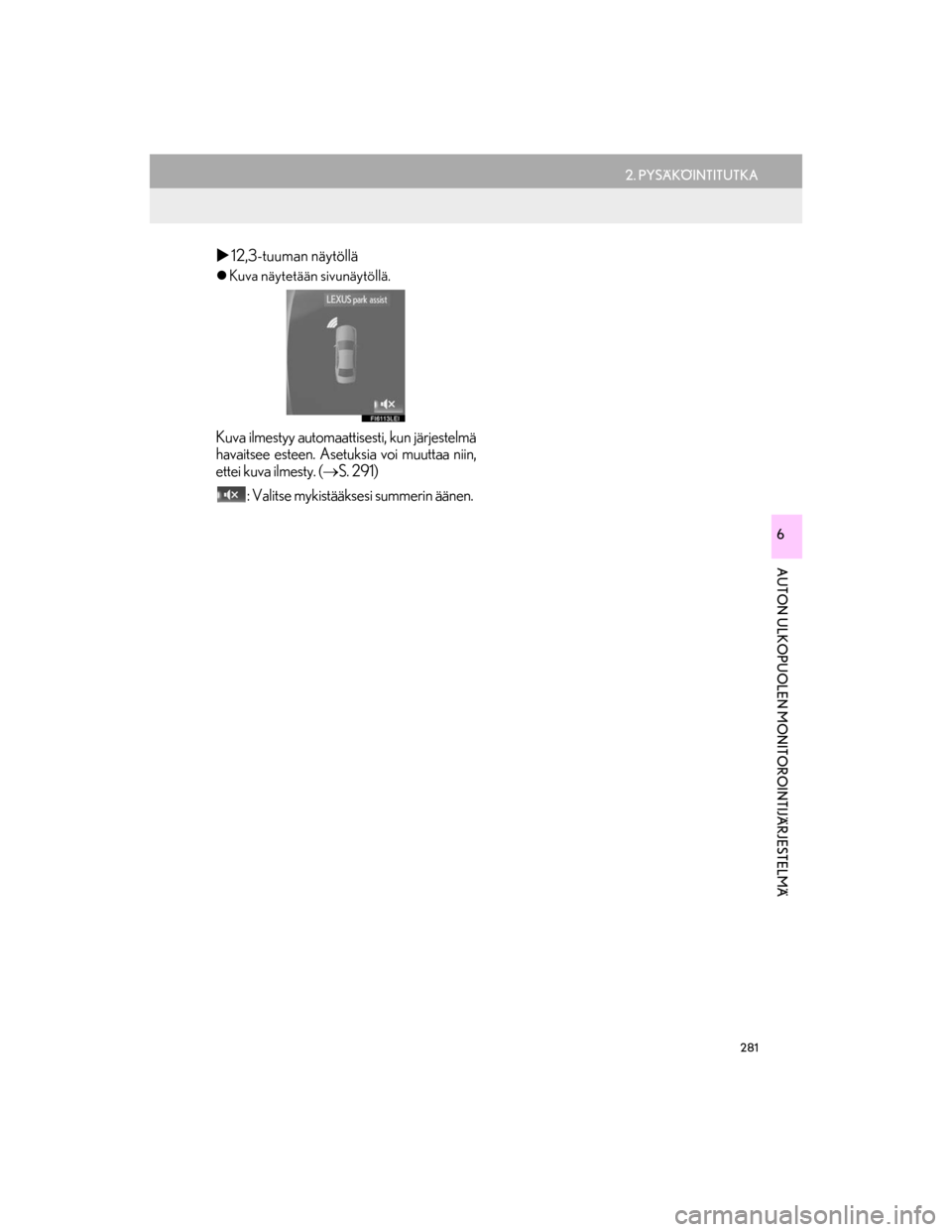

281
2. PYSÄKÖINTITUTKA
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
12,3-tuuman näytöllä
Kuva näytetään sivunäytöllä.
Kuva ilmestyy automaattisesti, kun järjestelmä
havaitsee esteen. Asetuksia voi muuttaa niin,
ettei kuva ilmesty. ( S. 291)
: Valitse mykistääksesi summerin äänen.
OM30G25FI.book Page 281 Frid ay, September 23, 2016 4:54 PM

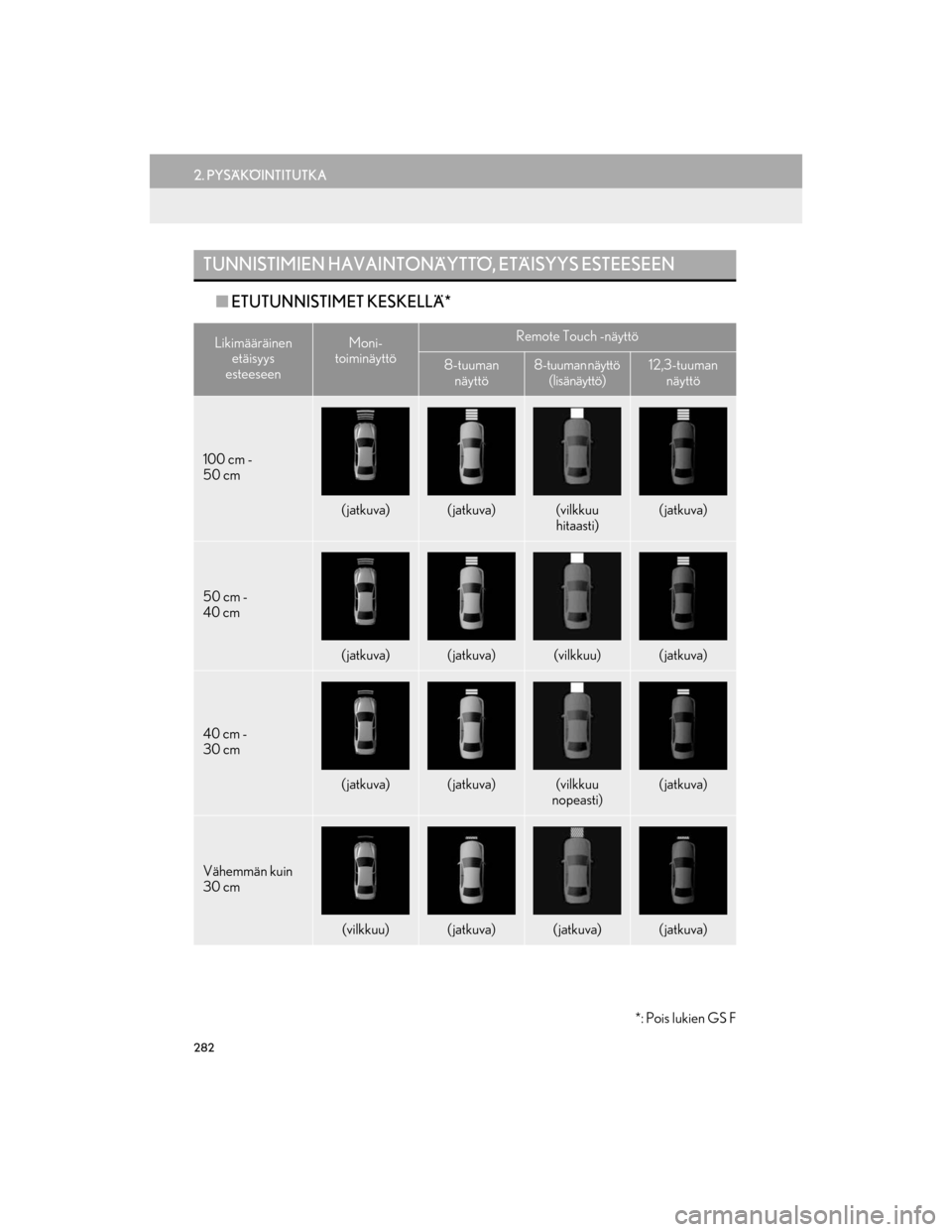

282
2. PYSÄKÖINTITUTKA
OM30G25FI
nETUTUNNISTIMET KESKELLÄ*
TUNNISTIMIEN HAVAINTONÄYTTÖ, ETÄISYYS ESTEESEEN
Likimääräinen
etäisyys
esteeseenMoni-
toiminäyttöRemote Touch -näyttö
8-tuuman
näyttö8-tuuman näyttö (lisänäyttö)12,3-tuuman näyttö
100 cm -
50 cm
(jatkuva)(jatkuva)(vilkkuu hitaasti)(jatkuva)
50 cm -
40 cm
(jatkuva)(jatkuva)(vilkkuu)(jatkuva)
40 cm -
30 cm
(jatkuva)(jatkuva)(vilkkuu
nopeasti)(jatkuva)
Vähemmän kuin
30 cm
(vilkkuu)(jatkuva)(jatkuva)(jatkuva)
*: Pois lukien GS F
OM30G25FI.book Page 282 Frid ay, September 23, 2016 4:54 PM

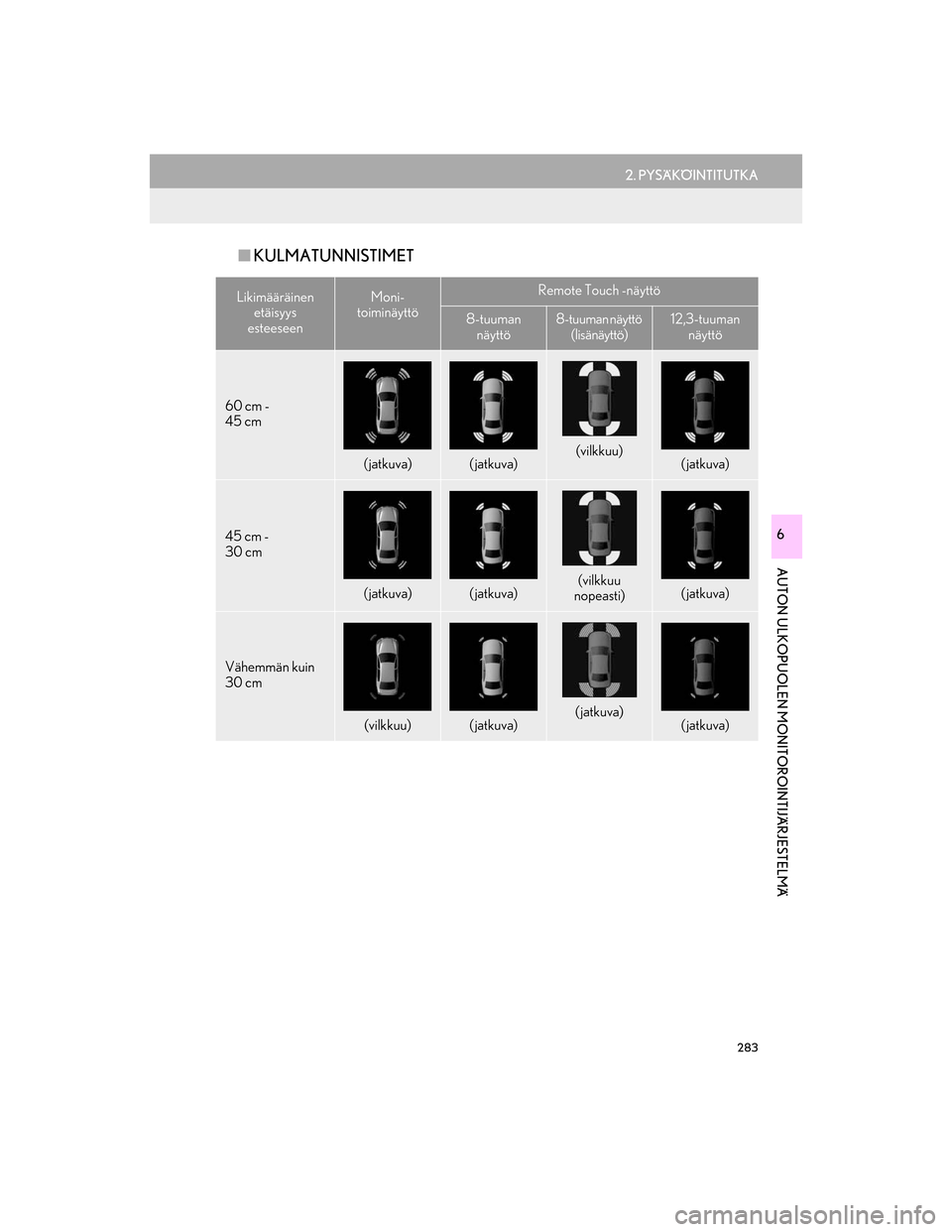

283
2. PYSÄKÖINTITUTKA
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
nKULMATUNNISTIMET
Likimääräinen
etäisyys
esteeseenMoni-
toiminäyttöRemote Touch -näyttö
8-tuuman näyttö8-tuuman näyttö (lisänäyttö)12,3-tuuman näyttö
60 cm -
45 cm
(jatkuva)(jatkuva)(vilkkuu)(jatkuva)
45 cm -
30 cm
(jatkuva)(jatkuva)(vilkkuu
nopeasti)(jatkuva)
Vähemmän kuin
30 cm
(vilkkuu)(jatkuva)(jatkuva)(jatkuva)
OM30G25FI.book Page 283 Frid ay, September 23, 2016 4:54 PM

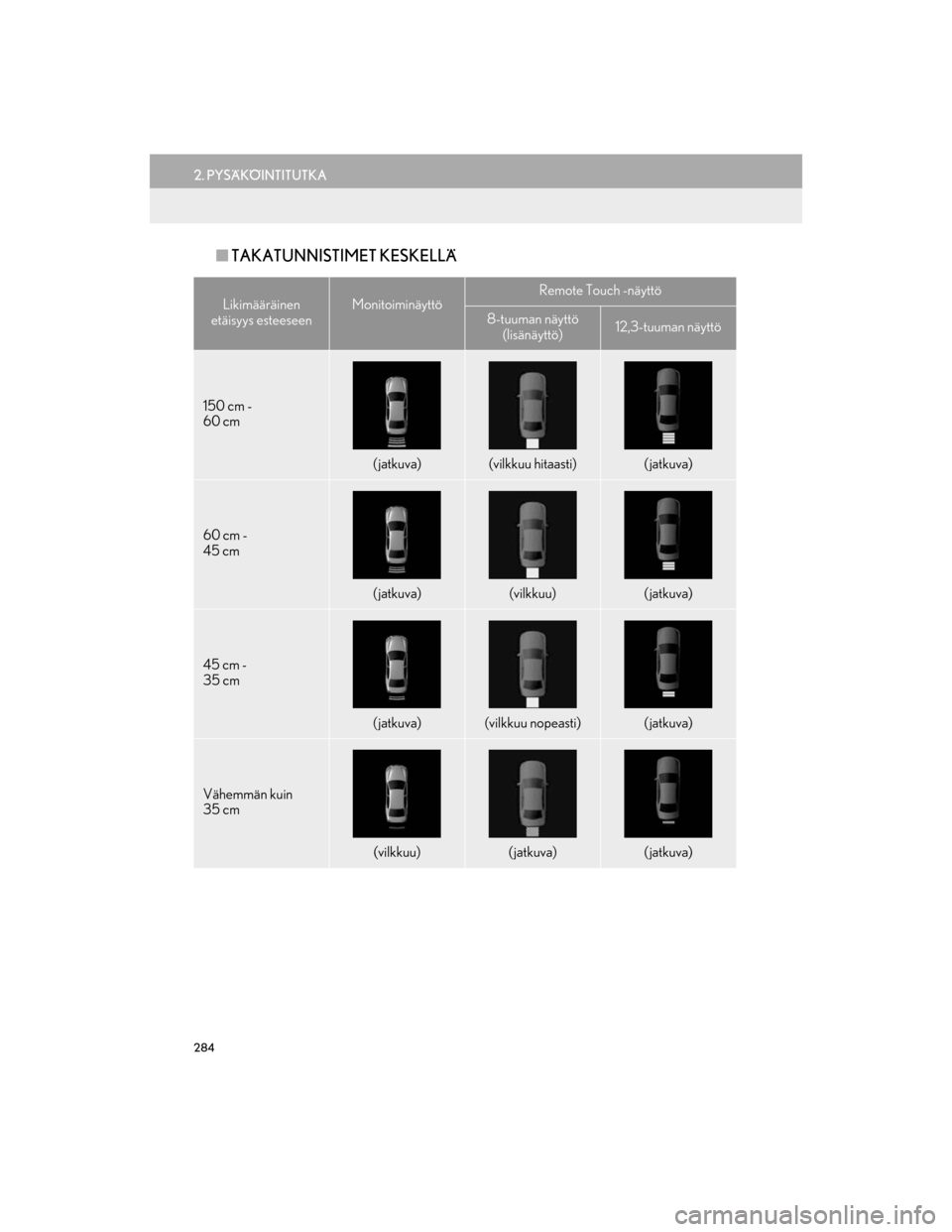

284
2. PYSÄKÖINTITUTKA
OM30G25FI
nTAKATUNNISTIMET KESKELLÄ
Likimääräinen
etäisyys esteeseenMonitoiminäyttö Remote Touch -näyttö
8-tuuman näyttö (lisänäyttö)12,3-tuuman näyttö
150 cm -
60 cm
(jatkuva)(vilkkuu hitaasti)(jatkuva)
60 cm -
45 cm
(jatkuva)(vilkkuu)(jatkuva)
45 cm -
35 cm
(jatkuva)(vilkkuu nopeasti)(jatkuva)
Vähemmän kuin
35 cm
(vilkkuu)(jatkuva)(jatkuva)
OM30G25FI.book Page 284 Frid ay, September 23, 2016 4:54 PM

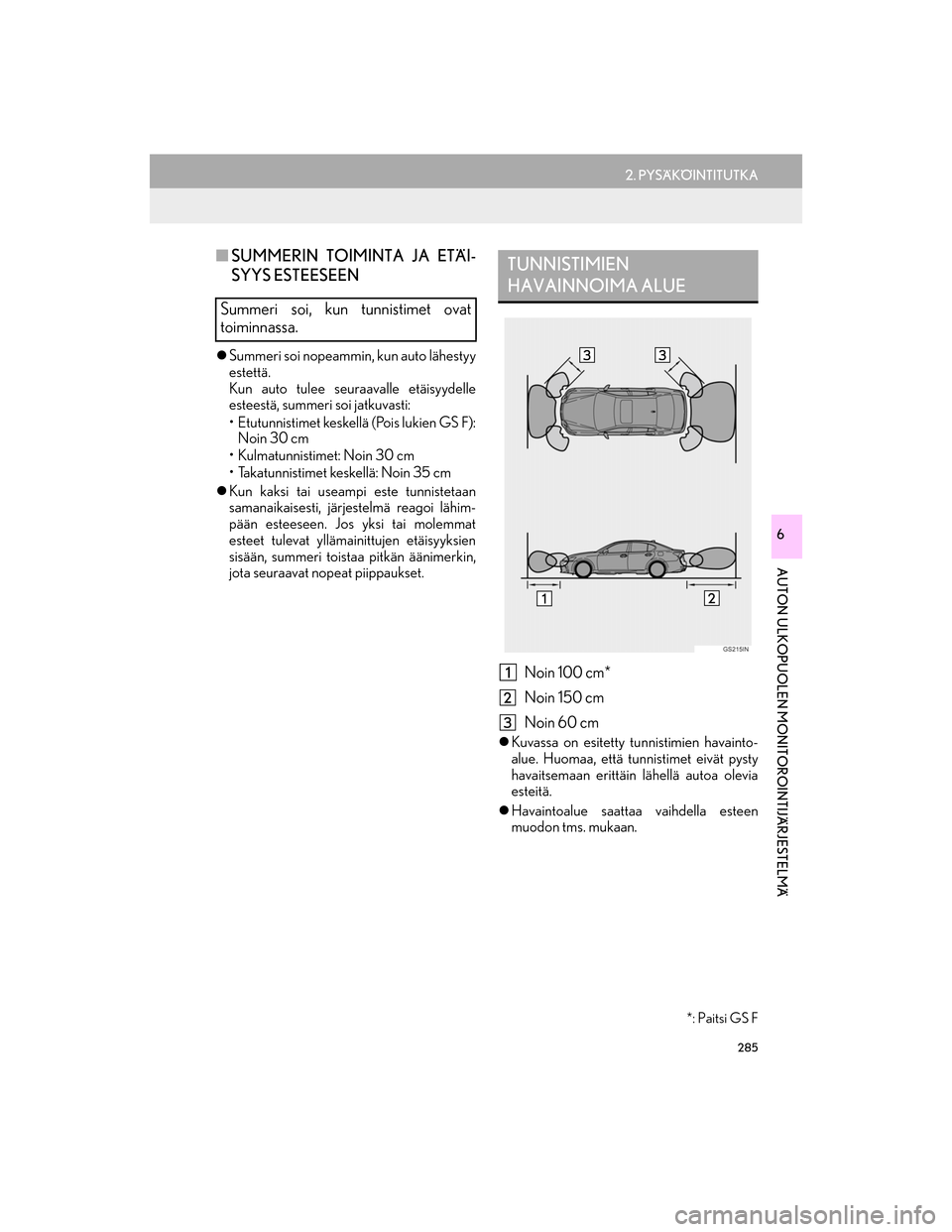

285
2. PYSÄKÖINTITUTKA
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
nSUMMERIN TOIMINTA JA ETÄI-
SYYS ESTEESEEN
Summeri soi nopeammin, kun auto lähestyy
estettä.
Kun auto tulee seuraavalle etäisyydelle
esteestä, summeri soi jatkuvasti:
• Etutunnistimet keskellä (Pois lukien GS F):
Noin 30 cm
• Kulmatunnistimet: Noin 30 cm
• Takatunnistimet keskellä: Noin 35 cm
 Kun kaksi tai useampi este tunnistetaan
samanaikaisesti, järjestelmä reagoi lähim-
pään esteeseen. Jos yksi tai molemmat
esteet tulevat yllämainittujen etäisyyksien
sisään, summeri toistaa pitkän äänimerkin,
jota seuraavat nopeat piippaukset.
Noin 100 cm*
Noin 150 cm
Noin 60 cm
Kuvassa on esitetty tunnistimien havainto-
alue. Huomaa, että tunnistimet eivät pysty
havaitsemaan erittäin lähellä autoa olevia
esteitä.
 Havaintoalue saattaa vaihdella esteen
muodon tms. mukaan.
Summeri soi, kun tunnistimet ovat
toiminnassa.
TUNNISTIMIEN
HAVAINNOIMA ALUE
*: Paitsi GS F
OM30G25FI.book Page 285 Frid ay, September 23, 2016 4:54 PM

286
2. PYSÄKÖINTITUTKA
OM30G25FI
Etutunnistimet keskellä:
• Käynnistyspainikkeesta on valittuna
IGNITION ON -toimintatila.
• Vaihteenvalitsin on jossain muussa asen- nossa kuin P tai R.
• Auton nopeus on alle 10 km/h.
 Etukulmien tunnistimet:
• Käynnistyspainikkeesta on valittuna
IGNITION ON -toimintatila.
• Vaihteenvalitsin on jossain muussa asen- nossa kuin P.
• Auton nopeus on alle 10 km/h.
 Takakulman tunnistin ja takaosan keskitun-
nistin:
• Käynnistyspainikkeesta on valittuna
IGNITION ON -toimintatila.
• Vaihteenvalitsin on R-asennossa. 
Jos tunnistimeen on kerääntynyt lunta, jäätä
tai likaa. (Tunnistimien puhdistaminen pois-
taa ongelman.)
 Tunnistin on jäätynyt. (Alueen sulattaminen
poistaa ongelman.)
Etenkin kylmällä säällä, jos tunnistin on
jäässä, näyttö saattaa toimia epänormaalisti
tai esteitä ei pystytä havaitsemaan.
 Tunnistin on jollain tavalla peittynyt.
 Auto on voimakkaasti kallellaan.
 Ajettaessa erittäin kuoppaisilla teillä, mäissä,
sorateillä ja heinikossa.
 Auton ympärillä on paljon melua esim. ajo-
neuvojen äänitorvet, moottoripyörien moot-
torit, raskaiden ajoneuvojen ilmajarrut tai
muu kova melu josta lähtee ultraääniaaltoja.
 Näköpiirissä on toinen auto, jossa on pysä-
köintitutka.
 Tunnistin on vesikerroksen peittämä, esim.
kaatosateella.
 Auton lokasuojaan on asennettu pysty-
tanko tai antenni.
PYSÄKÖINTITUTKAA
VOIDAAN KÄYTTÄÄ, KUN
PYSÄKÖINTITUTKAN
NÄYTTÖ
Jos este havaitaan, kun peruutuskamera-
järjestelmä on käytössä, varoitusvalo
ilmestyy näytön oikeaan yläkulmaan vaikka näyttö olisi kytketty pois toiminnasta.
TUNNISTIMEN HAVAINTO-
KYKYYN LIITTYVÄÄ TIETOA
Tunnistimien havaintoalueet rajoittuvat
puskureiden läheisyydessä oleviin alueisiin.
Tietyt olosuhteet ja auton ympäristö
saattavat vaikuttaa tunnistimien kykyyn
havainnoida esteitä oikein. Tilanteita
jolloin tunnistimet eivät ehkä pysty havait-
semaan estettä oikein on lueteltu alla.
OM30G25FI.book Page 286 Frid ay, September 23, 2016 4:54 PM

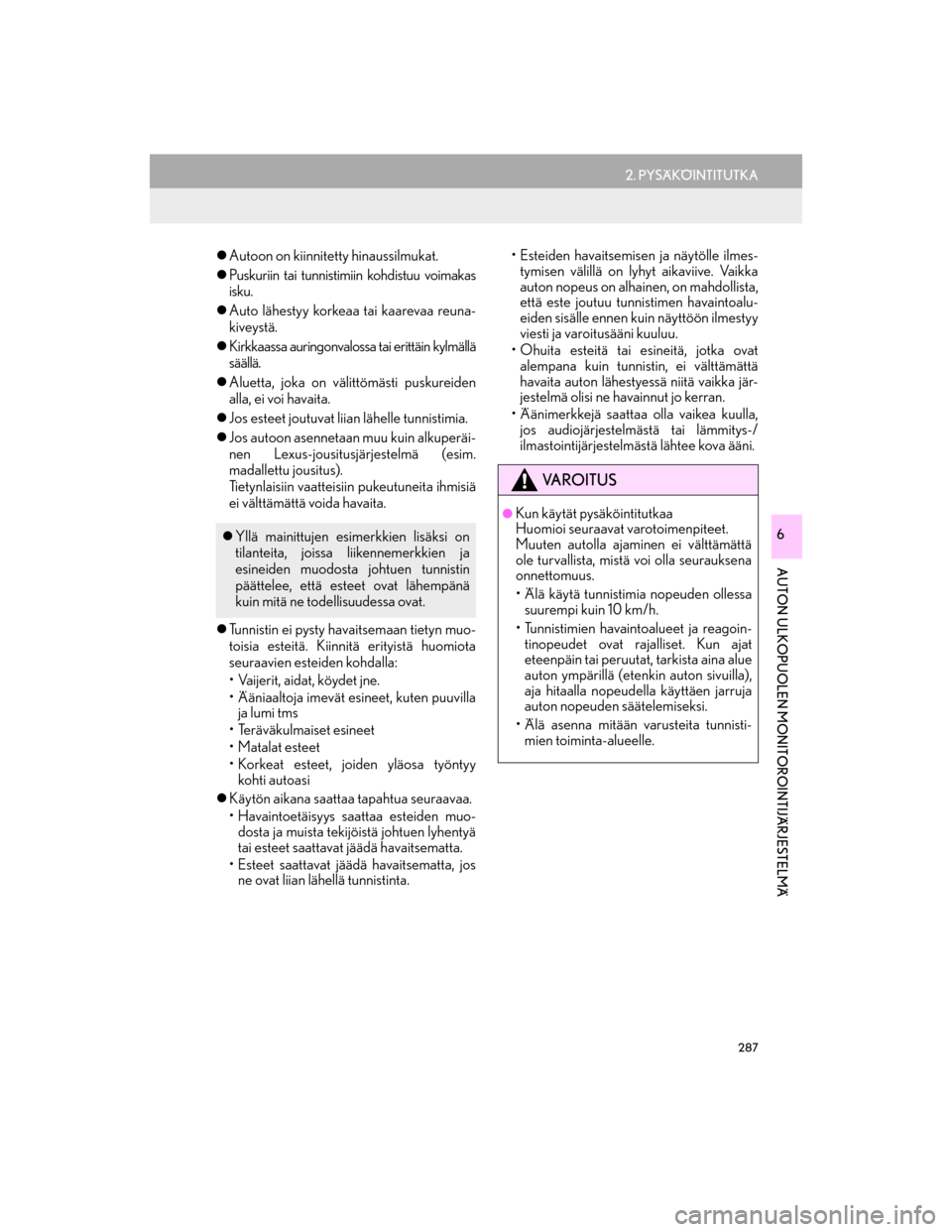

287
2. PYSÄKÖINTITUTKA
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
Autoon on kiinnitetty hinaussilmukat.
 Puskuriin tai tunnistimi in kohdistuu voimakas
isku.
 Auto lähestyy korkeaa tai kaarevaa reuna-
kiveystä.
 Kirkkaassa auringonvalossa tai erittäin kylmällä
säällä.
 Aluetta, joka on välittömästi puskureiden
alla, ei voi havaita.
 Jos esteet joutuvat liia n lähelle tunnistimia.
 Jos autoon asennetaan muu kuin alkuperäi-
nen Lexus-jousitusjärjestelmä (esim.
madallettu jousitus).
Tietynlaisiin vaatteisiin pukeutuneita ihmisiä
ei välttämättä voida havaita.
 Tunnistin ei pysty havaitsemaan tietyn muo-
toisia esteitä. Kiinnitä erityistä huomiota
seuraavien esteiden kohdalla:
• Vaijerit, aidat, köydet jne.
• Ääniaaltoja imevät esineet, kuten puuvilla
ja lumi tms
• Teräväkulmaiset esineet
• Matalat esteet
• Korkeat esteet, joiden yläosa työntyy kohti autoasi
 Käytön aikana saattaa tapahtua seuraavaa.
• Havaintoetäisyys saattaa esteiden muo-
dosta ja muista tekijöistä johtuen lyhentyä
tai esteet saattavat jäädä havaitsematta.
• Esteet saattavat jääd ä havaitsematta, jos
ne ovat liian lähellä tunnistinta. • Esteiden havaitsemisen ja näytölle ilmes-
tymisen välillä on lyhyt aikaviive. Vaikka
auton nopeus on alhainen, on mahdollista,
että este joutuu tunnistimen havaintoalu-
eiden sisälle ennen kuin näyttöön ilmestyy
viesti ja varoitusääni kuuluu.
• Ohuita esteitä tai esineitä, jotka ovat alempana kuin tunnistin, ei välttämättä
havaita auton lähestyessä niitä vaikka jär-
jestelmä olisi ne havainnut jo kerran.
• Äänimerkkejä saattaa olla vaikea kuulla, jos audiojärjestelmästä tai lämmitys-/
ilmastointijärjestelmästä lähtee kova ääni.
 Yllä mainittujen esimerkkien lisäksi on
tilanteita, joissa liikennemerkkien ja
esineiden muodosta johtuen tunnistin
päättelee, että esteet ovat lähempänä
kuin mitä ne todellisuudessa ovat.
VA R O I T U S
lKun käytät pysäköintitutkaa
Huomioi seuraavat varotoimenpiteet.
Muuten autolla ajaminen ei välttämättä
ole turvallista, mistä voi olla seurauksena
onnettomuus.
• Älä käytä tunnistimia nopeuden ollessa
suurempi kuin 10 km/h.
• Tunnistimien havaintoalueet ja reagoin- tinopeudet ovat rajalliset. Kun ajat
eteenpäin tai peruutat, tarkista aina alue
auton ympärillä (etenkin auton sivuilla),
aja hitaalla nopeude lla käyttäen jarruja
auton nopeuden säätelemiseksi.
• Älä asenna mitään varusteita tunnisti- mien toiminta-alueelle.
OM30G25FI.book Page 287 Frid ay, September 23, 2016 4:54 PM

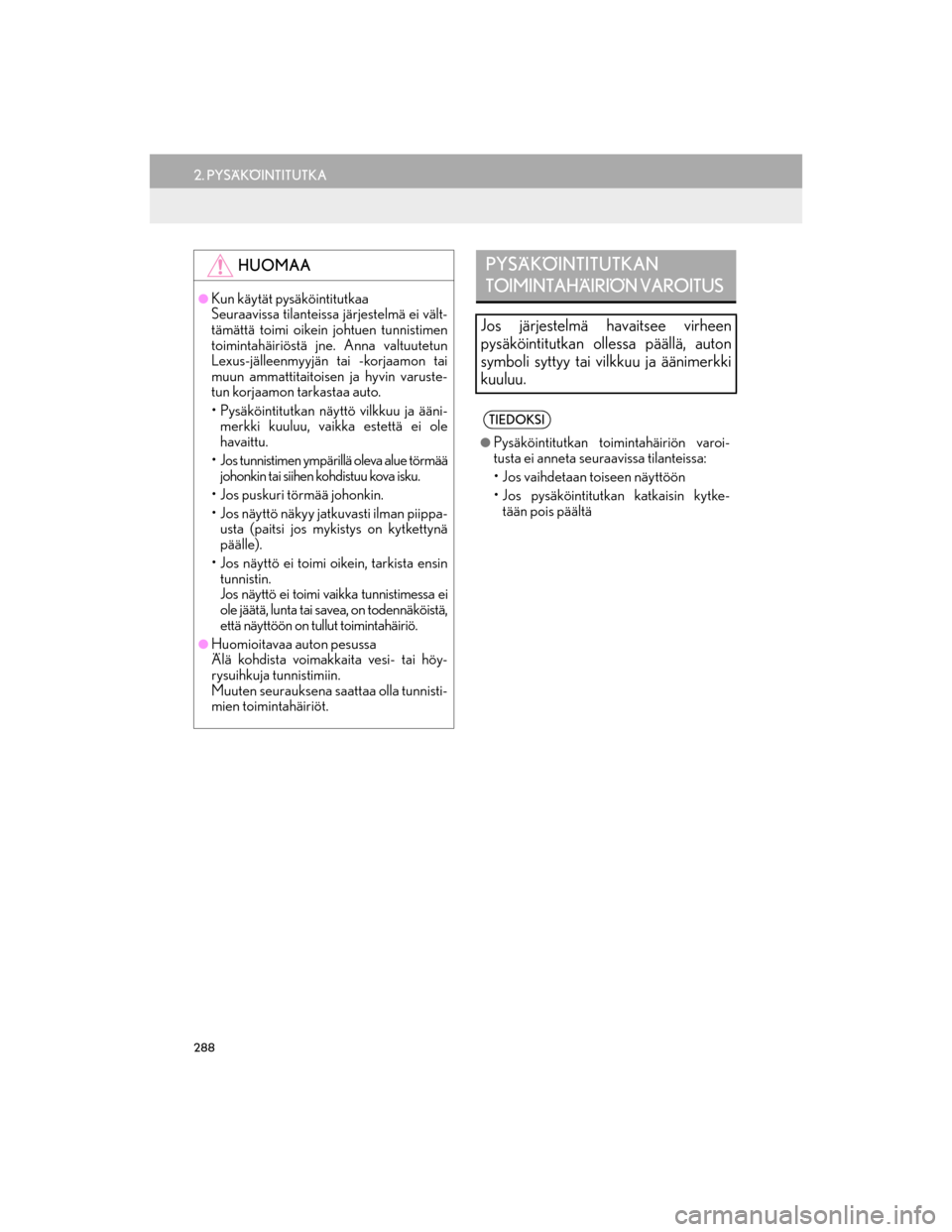

288
2. PYSÄKÖINTITUTKA
OM30G25FI
HUOMAA
lKun käytät pysäköintitutkaa
Seuraavissa tilanteissa järjestelmä ei vält-
tämättä toimi oikein johtuen tunnistimen
toimintahäiriöstä jne. Anna valtuutetun
Lexus-jälleenmyyjän tai -korjaamon tai
muun ammattitaitoisen ja hyvin varuste-
tun korjaamon tarkastaa auto.
• Pysäköintitutkan näyttö vilkkuu ja ääni- merkki kuuluu, vaikka estettä ei ole
havaittu.
• Jos tunnistimen ympärillä oleva alue törmää johonkin tai siihen kohdistuu kova isku.
• Jos puskuri törmää johonkin.
• Jos näyttö näkyy jatkuvasti ilman piippa- usta (paitsi jos mykistys on kytkettynä
päälle).
• Jos näyttö ei toimi oikein, tarkista ensin tunnistin.
Jos näyttö ei toimi vaikka tunnistimessa ei
ole jäätä, lunta tai savea, on todennäköistä,
että näyttöön on tu llut toimintahäiriö.
lHuomioitavaa auton pesussa
Älä kohdista voimakkaita vesi- tai höy-
rysuihkuja tunnistimiin.
Muuten seurauksena saattaa olla tunnisti-
mien toimintahäiriöt.
PYSÄKÖINTITUTKAN
TOIMINTAHÄIRIÖN VAROITUS
Jos järjestelmä havaitsee virheen
pysäköintitutkan ollessa päällä, auton
symboli syttyy tai vilkkuu ja äänimerkki
kuuluu.
TIEDOKSI
lPysäköintitutkan toimintahäiriön varoi-
tusta ei anneta seuraavissa tilanteissa:
• Jos vaihdetaan toiseen näyttöön
• Jos pysäköintitutkan katkaisin kytke-
tään pois päältä
OM30G25FI.book Page 288 Frid ay, September 23, 2016 4:54 PM

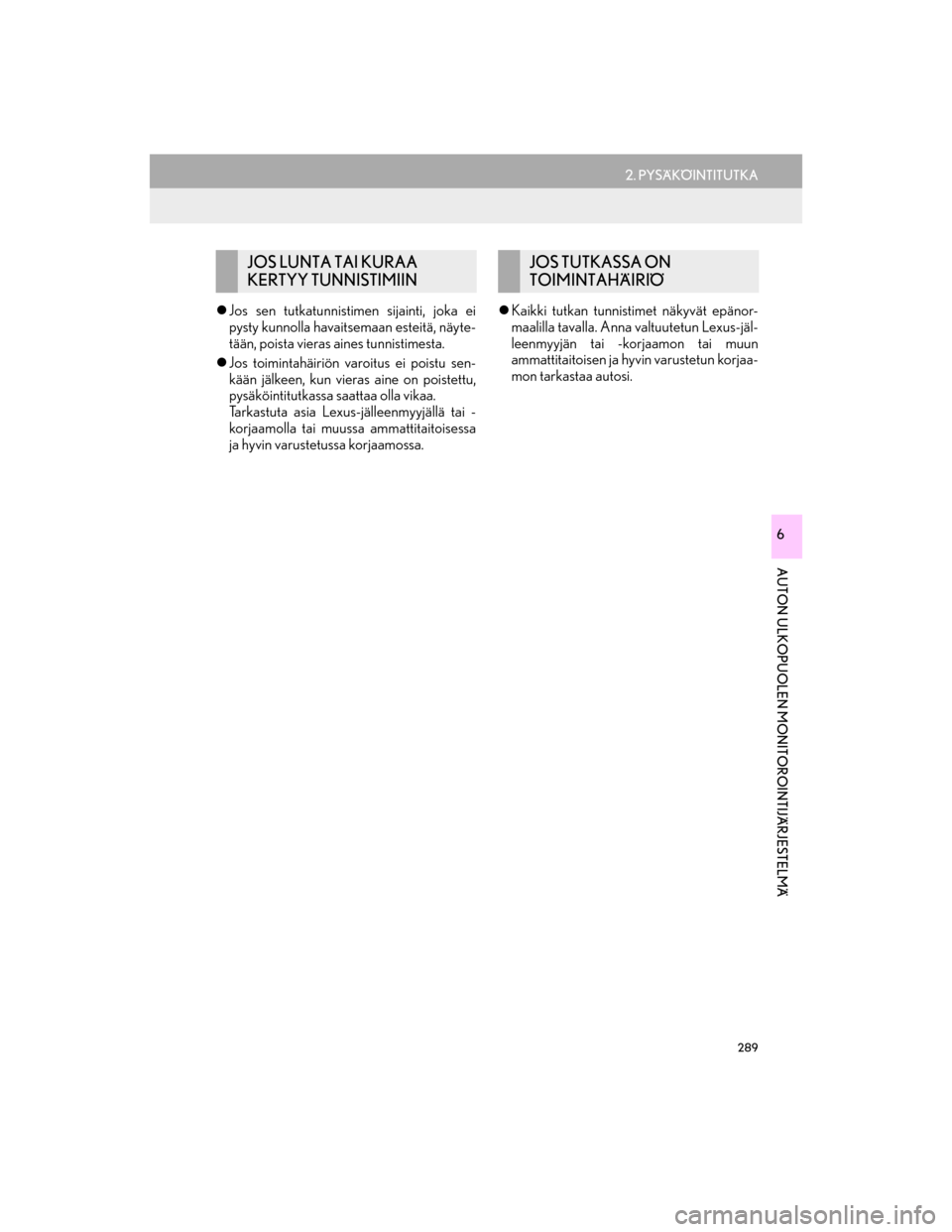

289
2. PYSÄKÖINTITUTKA
AUTON ULKOPUOLEN MONITOROINTIJÄRJESTELMÄ
OM30G25FI
6
Jos sen tutkatunnistimen sijainti, joka ei
pysty kunnolla havaitsemaan esteitä, näyte-
tään, poista vieras aines tunnistimesta.
 Jos toimintahäiriön varoitus ei poistu sen-
kään jälkeen, kun vieras aine on poistettu,
pysäköintitutkassa saattaa olla vikaa.
Tarkastuta asia Lexus-jälleenmyyjällä tai -
korjaamolla tai muussa ammattitaitoisessa
ja hyvin varustetussa korjaamossa. 
Kaikki tutkan tunnistim et näkyvät epänor-
maalilla tavalla. Anna valtuutetun Lexus-jäl-
leenmyyjän tai -korjaamon tai muun
ammattitaitoisen ja hyvin varustetun korjaa-
mon tarkastaa autosi.
JOS LUNTA TAI KURAA
KERTYY TUNNISTIMIINJOS TUTKASSA ON
TOIMINTAHÄIRIÖ
OM30G25FI.book Page 289 Frid ay, September 23, 2016 4:54 PM

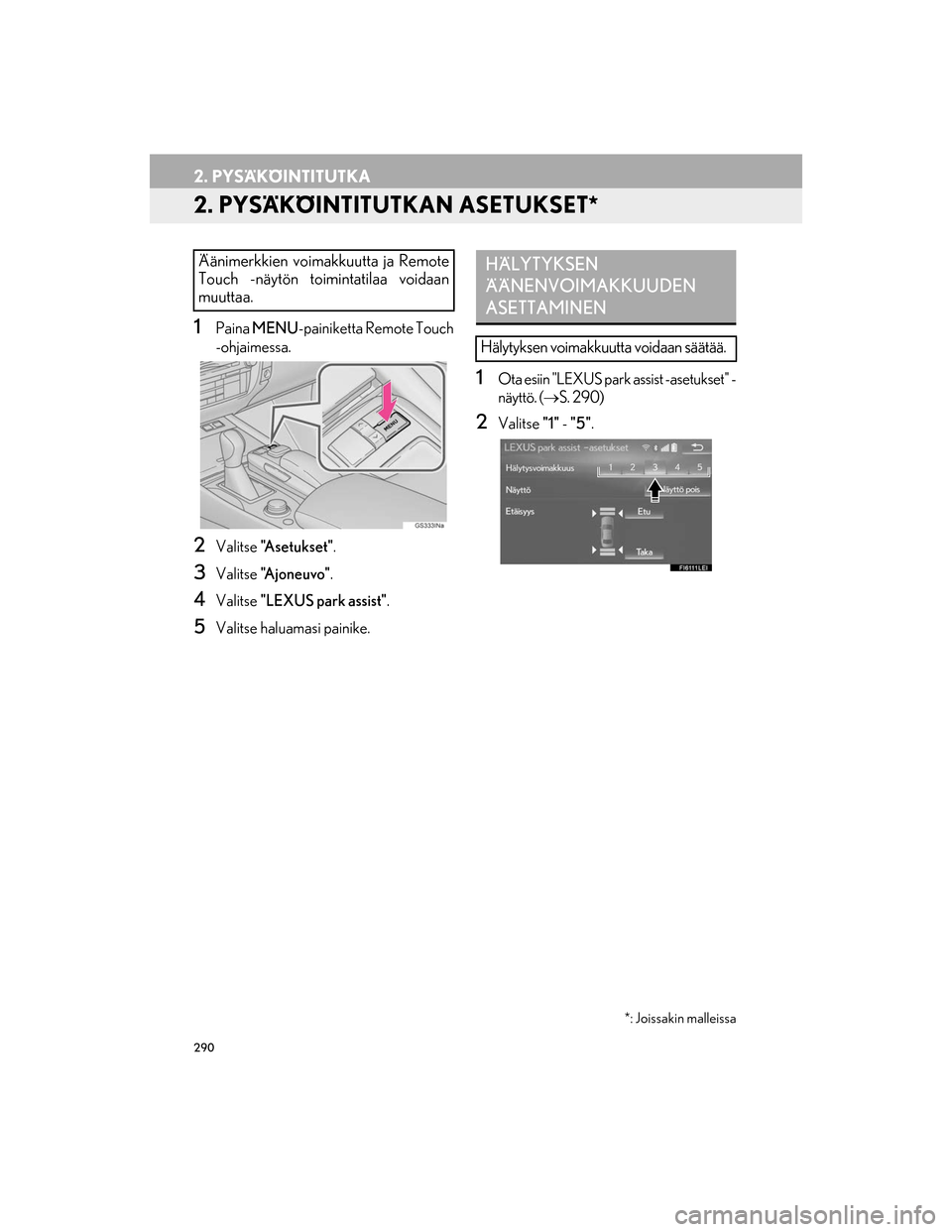

290
2. PYSÄKÖINTITUTKA
OM30G25FI
2. PYSÄKÖINTITUTKAN ASETUKSET*
1Paina MENU -painiketta Remote Touch
-ohjaimessa.
2Valitse "Asetukset".
3Valitse "A j o n e u v o " .
4Valitse "LEXUS park assist" .
5Valitse haluamasi painike.
1Ota esiin "LEXUS park assist -asetukset" -
näyttö. (S. 290)
2Valitse "1" - "5" .
Äänimerkkien voimakkuutta ja Remote
Touch -näytön toimintatilaa voidaan
muuttaa.
*: Joissakin malleissa
HÄLYTYKSEN
ÄÄNENVOIMAKKUUDEN
ASETTAMINEN
Hälytyksen voimakkuutta voidaan säätää.
